热力发电厂试题2010

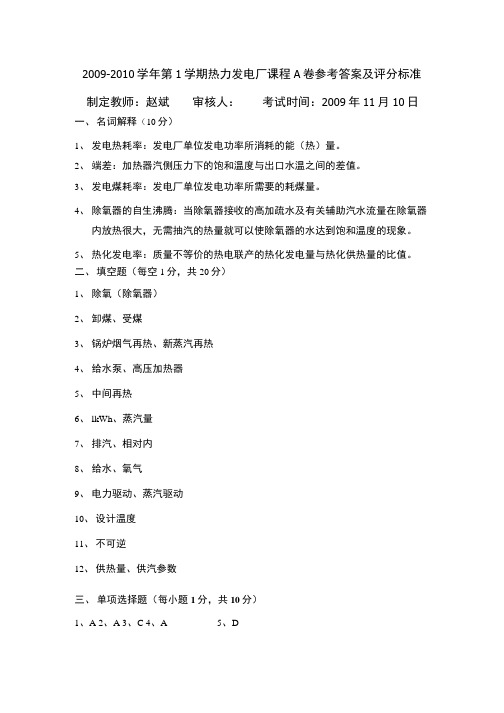

2009-2010学年第1学期热力发电厂课程A卷参考答案及评分标准制定教师：赵斌审核人：考试时间：2009年11月10日一、名词解释（10分）1、发电热耗率：发电厂单位发电功率所消耗的能（热）量。

2、端差：加热器汽侧压力下的饱和温度与出口水温之间的差值。

3、发电煤耗率：发电厂单位发电功率所需要的耗煤量。

4、除氧器的自生沸腾：当除氧器接收的高加疏水及有关辅助汽水流量在除氧器内放热很大，无需抽汽的热量就可以使除氧器的水达到饱和温度的现象。

5、热化发电率：质量不等价的热电联产的热化发电量与热化供热量的比值。

二、填空题（每空1分，共20分）1、除氧（除氧器）2、卸煤、受煤3、锅炉烟气再热、新蒸汽再热4、给水泵、高压加热器5、中间再热6、lkWh、蒸汽量7、排汽、相对内8、给水、氧气9、电力驱动、蒸汽驱动10、设计温度11、不可逆12、供热量、供汽参数三、单项选择题（每小题1分，共10分）1、A2、A3、C4、A5、D6、B7、D8、A9、B 10、C四、多项选择题（每小题2分，共10分）1、BD2、AC3、AC4、CE5、AE五、判断题（每小题1分，共10分）1、V2、V 3> X 4、V 5、J6、X7、J8、J9、J 10、V六、简答题（每小题5分，共10分）解：（1）〜典-h） + s （斤日一hj = a 抑（h wj - h wj+1）⑵ aj（hj- h wj+l） + a （殆-h wj+J = a fw（鶴-h wj+l）七、作出符合下列条件的火电厂热力系统图（30分）解：1、高、中、低压三缸两排汽，低压缸对称分流，一次中间再热；（5分）2、机组有八级回热，三高、四低、一除氧，其中高压缸两段、中压缸两段抽汽；（5分）3、#1、#2高压加热器带有内置式蒸冷段和疏冷段，#3号高压加热器带外置式蒸汽冷却器（串联布置），#5低压加热器只带有内置式蒸汽冷却段；（3分）4、高压加热器的疏水逐级自流入除氧器，低压加热器除最低一级加热器外均采用疏水逐级自流方式，最末一级低压加热器疏水采用疏水泵方式打到其出口，轴封加热器疏水至凝汽器热井；（3分）5、前置泵、给水泵均由小汽轮机带动，汽源来自第四段抽汽，排汽至主凝汽器；（3分）6、带给水泵、凝结水泵再循环；（3分）7、补水补入凝汽器；（1分）8、锅炉一级连排扩容器扩容蒸汽至除氧器，未扩容的排污水经排污冷却器至地沟；（3分）9、第一至第六段抽汽管路上有电动阀和逆止阀，最末两段抽汽管路上没有任何阀门。

热力发电厂考试试卷一名词解释（10分）发电热耗率端差最佳真空热电厂的燃料利用系数热化发电率二简答题（70分）1 提高蒸汽初温可提高机组的热经济性，分析其原因，并说明提高蒸汽初温在工程中主要受哪些因素限制。

2 现在绝大多数大容量再热式机组都设置了旁路系统，简述旁路系统的作用。

3在现代的高参数、大容量采用中间再热机组的热力系统中，大多数回热加热器都采用了内置式疏水冷却段以提高热经济性，试利用热量法分析其原因。

4 给水热除氧的机理基于哪两个基本定律？根据热除氧机理指出监测哪些参数就可了解给水溶氧量情况。

5 什么是除氧器的自生沸腾现象？为防止这种现象的发生，可采取哪些解决措施？6在火力发电厂原则性热力系统计算中，拟定回热加热器的热平衡式并据以求解加热器的抽汽量是其中很重要的一步，试对下图中的加热器根据所给符号写出热平衡式。

7对于抽汽凝汽式机组，其做功汽流可分为供热汽流和凝汽汽流，这两部分汽流与代替凝汽式机组做功汽流的热经济性满足下述关系，，，试分析其原因。

三作出符合下列条件的火电厂热力系统图（20分）1. 高、中、低压三缸两排汽，低压缸对称分流，一次中间再热；2. 机组有八级回热，三高、四低、一除氧，其中高压缸两段、中压缸两段抽汽；3. #1、#2高压加热器带有内置式蒸冷段和疏冷段，#3号高压加热器带外置式蒸汽冷却器（串联布置），#5低压加热器只带有内置式蒸汽冷却段；4. 高压加热器的疏水逐级自流入除氧器，低压加热器除最低一级加热器外均采用疏水逐级自流方式，最末一级低压加热器疏水采用疏水泵方式打到其出口，轴封加热器疏水至凝汽器热井；5. 前置泵、给水泵均由小汽轮机带动，汽源来自第四段抽汽，排汽至主凝汽器；6. 带给水泵、凝结水泵再循环；7. 补水补入凝汽器；8. 锅炉一级连排扩容器扩容蒸汽至除氧器，未扩容的排污水经排污冷却器至地沟；9. 第一至第六段抽汽管路上有电动阀和逆止阀，最末两段抽汽管路上没有任何阀门。

《热力发电厂》课程知识复习学习材料试题与参考答案一、单选题1、高压加热器的旁路阀门若关闭不严（B）A降低机组的安全性B会降低机组的经济性C对机组的安全性和经济性都有影响D对机组安全性和经济性都无影响2、蒸汽轮机对外作的轴功来源于工质从汽轮机进口到出口的（A）A焓降B温度降C压力降D熵降3、热力系统中压力最高的部位是（D）A锅炉汽包内B锅炉过热器出口C汽轮机主汽门前D给水泵出口4、蒸汽表压力为12MPa的锅炉属于：（C）A中压或低压锅炉B高压锅炉C超高压锅炉D亚临界锅炉5、回热循环系统的核心（B）A回热抽汽管道B回热加热器C疏水管道D疏水泵6、通常大、中型电厂锅炉的排烟温度控制在以下哪个范围内为好？（B）A80～100℃B100～160℃C160～180℃D180℃以上7、国产200MW凝汽式机组的给水温度一般为（C）℃A150-170 B210-230 C220-250 D247-2758、低负荷时高加疏水由逐级自流入除氧器切换成逐级自流入低压加热器，其原因是（B）A防止除氧器自生沸腾B不能自流入除氧器C防止除氧水箱水位过高D防止给水泵汽蚀9、其它条件不变提高蒸汽初温，循环效率提高的原因是（B）A冷源损失数量减少B平均吸热温度提高C蒸汽湿度减少D蒸汽容积流量增加10、疏水逐级自流加装疏水冷却器后，可提高机组的热经济性，其原因是（A）A减少了对低压抽汽的排挤B增加了对低压抽汽的排挤C减少了对高压抽汽的排挤D充分利用了疏水的热量11、高压缸排汽管道上设有（C），以防止汽轮机事故停机时旁路系统的蒸汽倒流入汽轮机A闸阀B节流阀C逆止阀D调节阀12、现低大型凝汽式电厂的化学补充水普遍引入（C）A除氧器B疏水扩容器C凝汽器D疏水箱13、给水温度一定时，随回热级数的增加其热经济性（B）A先增加后减少B增长率不断减少C增长率不断增加D以不变的增长率增加14、热化系数是一个表明以热电联产为基础，把热电联产与热电分产按一定比例组成的热电联产能量供应系统综合经济性的（C）A总的热经济指标B分项热经济指标C宏观控制指标D综合控制指标15、除氧器需要装置在一定的高度是为了（B）A保证除氧效果B提高给水泵的安全性C缩短系统管道长度D有利于机组启动16、凝汽式发电厂总效率只有25~35%左右，效率如此低的原因在于：（C）A锅炉设备各项损失太大，致使锅炉效率太低B汽水管道散热损失太大，且无法避免C冷源损失太大，且无法避免D在发电厂生产过程中要消耗掉很多自用电17、下列不是IGCC发电技术的优点的是（D）A耗水量比较少B燃煤后的废物处理量少C有利于降低生产成本D可在功率较小的条件下适用18、水在锅炉中的加热汽化过程是一个（B）。

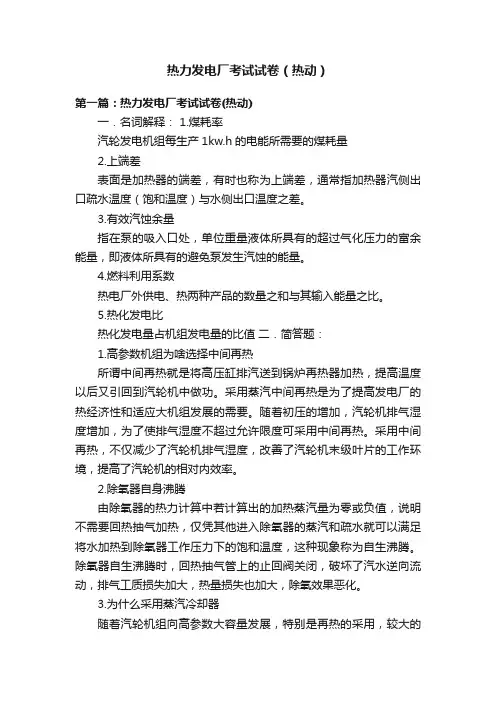

热力发电厂考试试卷（热动）第一篇：热力发电厂考试试卷(热动)一．名词解释： 1.煤耗率汽轮发电机组每生产1kw.h的电能所需要的煤耗量2.上端差表面是加热器的端差，有时也称为上端差，通常指加热器汽侧出口疏水温度（饱和温度）与水侧出口温度之差。

3.有效汽蚀余量指在泵的吸入口处，单位重量液体所具有的超过气化压力的富余能量，即液体所具有的避免泵发生汽蚀的能量。

4.燃料利用系数热电厂外供电、热两种产品的数量之和与其输入能量之比。

5.热化发电比热化发电量占机组发电量的比值二．简答题：1.高参数机组为啥选择中间再热所谓中间再热就是将高压缸排汽送到锅炉再热器加热，提高温度以后又引回到汽轮机中做功。

采用蒸汽中间再热是为了提高发电厂的热经济性和适应大机组发展的需要。

随着初压的增加，汽轮机排气湿度增加，为了使排气湿度不超过允许限度可采用中间再热。

采用中间再热，不仅减少了汽轮机排气湿度，改善了汽轮机末级叶片的工作环境，提高了汽轮机的相对内效率。

2.除氧器自身沸腾由除氧器的热力计算中若计算出的加热蒸汽量为零或负值，说明不需要回热抽气加热，仅凭其他进入除氧器的蒸汽和疏水就可以满足将水加热到除氧器工作压力下的饱和温度，这种现象称为自生沸腾。

除氧器自生沸腾时，回热抽气管上的止回阀关闭，破坏了汽水逆向流动，排气工质损失加大，热量损失也加大，除氧效果恶化。

3.为什么采用蒸汽冷却器随着汽轮机组向高参数大容量发展，特别是再热的采用，较大的提高了中低压缸部分回热抽气的过热度，尤其是再热后第一、二级抽汽口的蒸汽过热度，使得再热后各级回热加热器内汽水换热温差增大，用损失增加，即不可逆损失加大，从而削弱了回热效果。

为此，让过热度较大的回热抽气先经过一个冷却器或冷却段降低蒸汽温度后，再进入回热加热器，这样不但减少了回热加热器内汽水换热的不可逆损失，而且还不同程度的提高了加热器出口水温，减少了加热器端差，改善了回热系统的经济性。

4.汽轮机排气压力对热经济性的影响在汽轮机初参数一定的情况下，降低汽轮机排气压力将使循环放热过程的平均温度降低，根据卡诺循环原理知，理想循环热效率将随着排气压力的降低而增加。

1. 300MW的汽轮机发电机组，其初参数为（16.18MPa、535℃）。

2. 给水回热加热是利用（汽轮机抽汽）在（回热加热器中）对锅炉给水进行加热。

这一方面使进入锅炉的给水温度升高，提高了（工质在锅炉中的平均吸热温度）；另一方面由于进入凝汽器排汽量减少，从而减小了（冷源热损失）。

3.蒸汽中间再热是（将蒸汽从汽轮机高压缸排汽的一部分引出进入再热器中加热，当温度提高后再引回汽轮机中继续膨胀作功）。

4. 蒸汽中间再热以（烟气再热蒸汽）法效果最好．即将汽轮机高压缸作过功的蒸汽，引至安装在（锅护烟道中）的再热器中进行再热，之后送回汽轮机中低压缸继续作功。

5. 热能和电能的生产形式有（热电分产）和（热电联产）两种。

6. 热电联产是利用（在汽轮机中作过功的蒸汽）对外供热，同时生产了电能和热能，减少了（冷源热损失），使发电厂的热经济性得到提高。

热电联产的发电厂通常称为（热电厂），以热电联产方式集中供热称为（热化）。

7.热电厂热电联产生产形式有（背压式汽轮机），（调节抽汽式汽轮机）和（背压式汽轮机加凝汽式汽轮机）三种。

8. 国际上常把（额定负荷或最大连续负荷MCR ）作为考核负荷，把（进汽阀门全开或再加5％超压时的负荷）作为最大可能负荷，故最大可能负荷一般高出额定负荷约（10％）。

9. 凝汽式发电厂的主要热经济指标有（汽轮发电机组的汽耗率）、（热耗率），（全厂用电率）和（标准供电煤耗率）等。

10. 发电厂的最大热损失为（冷源热损失）。

提高发电厂热经济性的途径有：（提高蒸汽初参数，降低蒸汽终参数，采用给水回热加热、蒸汽中间再热和热电联产）等。

11. 回热加热器按其传热方式分为（混合式加热器）和（表面式加热器）。

12. 现代电厂实际应用的给水回热加热系统中，只有除氧器作为一台（混合式）加热器，其余加热器均为（表面式）加热器。

14. 电厂中广泛采用（卧式管板-U形管式）高压加热器。

其主要由（水室）、（壳体）和（U 形管束）等组成。

《热力发电厂》课程考试参考答案一、填空题（15分）1、分析发电厂实际热力循环效果有两种方法：热:W:法：（火用）方法。

2、氧器滑压运行的优点是：提卨机组运行经济性：简化热力系统，降低投资；使抽汽点分配更合理，提高热效率。

3、屮间再热旁路系统的作用是：缩短启动吋间，延长汽机寿命：保护再热器：冋收工质，降低噪音。

4、机组和电厂热耗率和煤粍率统称为能耗率。

5、按M热加热器的传热方式可分为表面式和混合式加热器两种。

6、发电厂热力系统可分为局部性热力系统；原则性热力系统：全面性热力系统。

二、选择题（10分）1、给水回热的基本规律：回热级数越多，热经济性（A ）（A）越高；（B）越低；（C）不变2、现代大型凝汽器电厂的化学补水都是引入（A ）（A）凝汽器；（B）除氧器；（C）疏水器；（D）疏水箱。

3、合理选择（B ）是提高中间再热循环的关键。

（A）蒸汽初参数；（B）再热参数；（C）蒸汽终参数4、巾水蒸汽特性决定能改变热经济性的三个主要主要参数中，（C ）对动力设备热经济性的影响较大些。

（A）初压力；（B）初温度；（C）排汽压力5、对疏水连接方式，（C ）热经济性最差。

（A）混合式加热器系统；（B）采用疏水泵系统；（C）疏水逐级自流三、简答题（25分）1、提高发电厂热经济性的途径有哪些？(1)提尚初参数(2)降低终参数(3)采用再热(4)采用冋热(5)热电联产2、给水回热除氧的原理是什么？根据热力除氧原理对除氧器的结构有哪些主要要求？热除氧原理是建立在亨利定律和道尔顿定律基础上的即如果能使某种气体在液而上的实际分压力等于零，在不平衡压差的作用下就可把该气体从液体中完全除去。

结构上要求：（I）水在除氧头内应被播散成雾状或细流水柱或极薄水膜，以获得较大自由表面。

(2)加热蒸汽与要除氧的水作逆肉流动。

(3)除氧器要有足够的容积空间和截面积。

(4)除氧器顶部应设排气孔。

(5)有深度除氧装置，保证深度除氧阶段的水为紊流状。

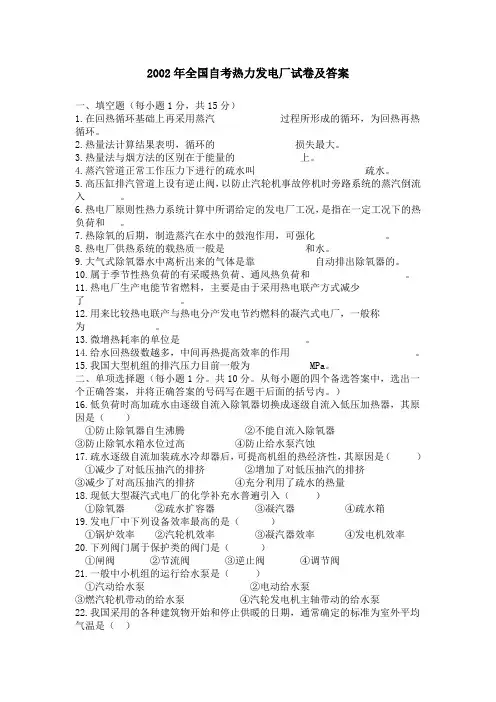

2002年全国自考热力发电厂试卷及答案一、填空题（每小题1分，共15分）1.在回热循环基础上再采用蒸汽过程所形成的循环，为回热再热循环。

2.热量法计算结果表明，循环的损失最大。

3.热量法与烟方法的区别在于能量的上。

4.蒸汽管道正常工作压力下进行的疏水叫疏水。

5.高压缸排汽管道上设有逆止阀，以防止汽轮机事故停机时旁路系统的蒸汽倒流入。

6.热电厂原则性热力系统计算中所谓给定的发电厂工况，是指在一定工况下的热负荷和。

7.热除氧的后期，制造蒸汽在水中的鼓泡作用，可强化。

8.热电厂供热系统的载热质一般是和水。

9.大气式除氧器水中离析出来的气体是靠自动排出除氧器的。

10.属于季节性热负荷的有采暖热负荷、通风热负荷和。

11.热电厂生产电能节省燃料，主要是由于采用热电联产方式减少了。

12.用来比较热电联产与热电分产发电节约燃料的凝汽式电厂，一般称为。

13.微增热耗率的单位是。

14.给水回热级数越多，中间再热提高效率的作用。

15.我国大型机组的排汽压力目前一般为 MPa。

二、单项选择题（每小题1分。

共10分。

从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。

）16.低负荷时高加疏水由逐级自流入除氧器切换成逐级自流入低压加热器，其原因是（）①防止除氧器自生沸腾②不能自流入除氧器③防止除氧水箱水位过高④防止给水泵汽蚀17.疏水逐级自流加装疏水冷却器后，可提高机组的热经济性，其原因是（）①减少了对低压抽汽的排挤②增加了对低压抽汽的排挤③减少了对高压抽汽的排挤④充分利用了疏水的热量18.现低大型凝汽式电厂的化学补充水普遍引入（）①除氧器②疏水扩容器③凝汽器④疏水箱19.发电厂中下列设备效率最高的是（）①锅炉效率②汽轮机效率③凝汽器效率④发电机效率20.下列阀门属于保护类的阀门是（）①闸阀②节流阀③逆止阀④调节阀21.一般中小机组的运行给水泵是（）①汽动给水泵②电动给水泵③燃汽轮机带动的给水泵④汽轮发电机主轴带动的给水泵22.我国采用的各种建筑物开始和停止供暖的日期，通常确定的标准为室外平均气温是（）① ② ③X>[X] ④23.我国采用的各种建筑物开始和停止供暖日期，通常确定的标准为室外平均气温是（）①-5℃ ②0℃ ③+5℃ ④+10℃24.热化系数是一个表明以热电联产为基础，把热电联产与热电分产按一定比例组成的热电联产能量供应系统综合经济性的（）①总的热经济指标②分项热经济指标③宏观控制指标④综合控制指标25.当蒸汽初压和排汽压力不变时，提高蒸汽初温，循环吸热的平均温度（）①升高②降低③不变④无法确定三、多项选择题（每小题2分，共10分。

热力发电厂作业题..第一章单项选择题(1、1．凝汽式发电厂总效率只有25~35%左右，效率如此低的原因在于：（）A、锅炉设备各项损失太大，致使锅炉效率太低B、汽水管道散热损失太大，且无法避免C、冷源损失太大，且无法避免D、在发电厂生产过程中要消耗掉很多自用电2、水在锅炉中的加热、汽化过程是一个（）。

A、等熵过程B、定压过程C、等温过程D、等容过程3、电厂实际生产的整个能量转换过程的不同阶段都存在着各种损失，为此以各种效率来反映其（）。

A、不同阶段的初焓和终焓的比值B、不同阶段的可用热量的大小C、不同阶段的输入能量转变为有用能量的利用程度D、不同阶段输入热量的大小4、电厂实际生产的能量转换过程中，在数量上以下列哪种热量损失为最大？（）A、锅炉损失B、汽轮机内部损失C、管道损失D、冷源损失5、电厂实际生产的能量转换过程中，在数量上以下列哪种效率最低？（）A、锅炉效率B、管道效率C、汽轮机相对内效率D、循环热效率7、管道效率反映了（）。

A、进入汽轮机的热量大小B、由锅炉送出来的热量大小C、汽轮发电机组各处管道的泄漏损失D、管道绝热保温的完善程度8、凝汽式发电厂的发电煤耗率可表示为：（）A、发电厂在一段时间内耗用的总煤量与发电量之比B、发电厂在一段时间内耗用的总煤量与对外供电量之比C、发电厂在一段时间内耗用的总煤量与平均负荷之比D、发电厂在一段时间内耗用的总煤量与厂用电之比第二章单项选择题(1、1．采用回热循环后，与之相同初参数及功率的纯凝汽式循环相比，它的（）。

A、汽耗量减少B、热耗率减少C、作功的总焓降增加D、作功不足系数更大3、回热加热系统理论上最佳给水温度对应的（）。

P65A、回热循环效率最高B、回热循环绝对内效率为最大C、电厂煤耗率最低D、电厂效率最高5、合理的回热系统应是：（）A、尽量多采用回热加热级数B、尽可能的提高给水温度C、由技术经济比较来定D、使排挤低压抽汽为最少8、回热式汽轮机最有利的抽汽压力应该是：（）A、使给水加热到一定温度的最低压力B、能使给水温度尽可能提高的压力C、能使加热级数较多的压力D、使给水加热到一定温度的最高压力10、其它条件不变，提高蒸汽初温，循环效率提高的原因是（）A、冷源损失数量减少B、平均吸热温度提高C、蒸汽湿度减少D、蒸汽容积流量增加11、其它条件不变，提高蒸汽初参数会使：（）A、锅炉效率提高B、汽轮机相对内效率提高C、循环热效率提高D、汽水管道及加热设备效率提高12、若50MW机组进行改型设计，现阶段可考虑的合理措施是：（）（原机组初压39 ata，初温535℃，终压0.05 ata）A、排汽压力降至0.01ataB、蒸汽一次再热至535℃C、初温提高至560℃D、初压提高至90 ata14、采用中间再热的目的是：（）A、提高回热经济性B、提高初参数后使排汽湿度不超过允许值C、提高机组设计功率D、利用锅炉烟道的余热以降低排烟温度16、在实用范围内，提高蒸汽初压力能提高循环效率，其原因是：( )A、蒸汽容积流量增加B、汽轮机功率增加C、锅炉内饱和温度提高D、蒸汽过热度提高17、提高蒸汽初温，其它条件不变，汽机相对内效率（）。

一：单选题：1：其他条件不变。

提高蒸汽的初温度，理想循环热效率（）A：降低B：提高C：不变D：不一定变化2：采用回热带来的好处是（）A：提高给水温度，提高循环平均吸热温度，减少不可逆损失；减少汽机排气量，减少冷源损失，提高经济性。

B：提高给水温度，降低循环平均吸热温度，减少不可逆损失；减少汽机排气量，减少冷源损失，提高经济性。

C：提高给水温度，降低锅炉平均吸热温度，减少不可逆损失；减少汽机排气量，降低循环平均放热温度，提高经济性。

D：提高给水温度，提高锅炉平均吸热温度，减少不可逆损失；增加汽机排气量，减少冷源损失，提高经济性。

3：高参数大容量机组采用单元制是因为（）A：单元制管道最短，管道附件最少。

B：单元制切换运行灵活，事故不会扩大到其他单元。

C：单元制可靠性高，又有一定的灵活性，同时投资最少。

D：单元制机组热损失最小，检修工作量少，…4：主凝结水管道中为保证凝结水泵最小流量，且泵不发生汽蚀，又能保证轴封冷却器及射汽抽气器有足够的冷却水量，一般设有（）A：小旁路B：大旁路C：最小流量再热循环D：汽平衡管5：——冷却水系统可重复使用冷却水6：向汽轮机凝汽器提供冷却水的设备是—A:循环水泵B：疏水泵C:给水泵D:凝结水泵7：止回阀的标志是——二：简答题：1：提高发电厂的热经济性的途径有哪些？答：1：提高蒸汽初参数以提高循环吸热过程的平均温度；2：采用蒸汽中间再过热以提高循环吸热过程的平均温度；3：降低蒸汽终参数以降低循环的平均放热温度；4：采用给水回热；5：有热负荷的地区建设热电厂，采用热电联合生产；6：采用燃气—蒸汽联合循环2：回喏加热器的类型？答：（1）按传热方式分：表面式、混合式（除氧器）/（2）:按水侧压力分：高压加热器、低压加热器（分界点：除氧器）3：输水方式：逐级自流，采用疏水泵。

4：轴封加热器的作用？(61页)答：防止轴封及阀杆漏气（汽—气混合物）从汽轮机轴端逸至机房或漏入油系统中，同时利用漏气的热量加热主凝结水，其疏水疏至凝汽器，从而减少热损失并回收工质。
