工业机器人技术及应用(教案)4-初识工业机器人的作业示教演示教学

《工业机器人技术》电子教案一、教学目标1.了解工业机器人的定义和分类。

2.掌握工业机器人的基本结构和工作原理。

3.学习工业机器人的编程方法和应用领域。

4.培养学生的动手操作能力和团队协作能力。

二、教学内容1.工业机器人的定义和分类2.工业机器人的基本结构和工作原理3.工业机器人的编程方法4.工业机器人的应用领域三、教学过程1.导入（10分钟）向学生介绍工业机器人的定义和分类。

引导学生思考工业机器人与其他机器人的区别，并让学生讨论工业机器人的应用领域。

2.学习工业机器人的基本结构和工作原理（30分钟）通过图片和视频展示，向学生介绍工业机器人的基本结构和工作原理。

解释机器人的各个部分的功能和作用，并与学生互动讨论。

3.学习工业机器人的编程方法（30分钟）讲解工业机器人的编程方法，包括离线编程和在线编程。

介绍工业机器人的编程语言和编程软件，并通过示例演示编程的过程。

4.实践操作（30分钟）组织学生进行工业机器人的实践操作，让学生亲自操作机器人进行简单的任务，如拾取和放置物体。

要求学生按照规定的步骤进行操作，并注意安全事项。

5.工业机器人的应用领域（20分钟）通过案例分析和讨论，向学生介绍工业机器人的应用领域，如汽车制造、电子电器制造、医药生物等。

引导学生思考工业机器人在这些领域中的作用和优势。

6.总结（10分钟）回顾本节课的学习内容，让学生总结学到的知识和技能，并展示他们的操作成果。

鼓励学生提出问题和建议，并进行讨论。

四、教学评价1.观察学生在实践操作中的表现，包括是否按照规定的步骤进行操作，是否注意安全事项等。

2.与学生互动讨论，了解他们对工业机器人的理解和掌握程度。

3.收集学生的操作成果和总结，评价他们的动手操作能力和团队协作能力。

五、教学资源1.图片和视频展示工业机器人的基本结构和工作原理。

2.工业机器人的编程语言和编程软件。

3.工业机器人实践操作的相关物品和设备。

六、教学拓展1.鼓励学生参观工业机器人的生产现场，了解实际应用情况。

复习提问：RAPID程序的组成？项目名称：基本图形编程练习课题引入：通过观看示教板零件编程的视频，提出工业机器人常用的运动指令，进行示教板零件的编程。

本节重点：掌握机器人直线、圆弧、关节指令的含义，学会采用机器人对示教板上典型零件的编程，按照小组（2人）方式进行，布置任务，完成任务后在课程平台提交本单元的相关任务。

第一步：提出问题：1、工业机器人在喷涂及焊接等领域应用特别的广泛，提出机器人基本的编程指令，提出利用基本常用的指令对示教板零件进行编程。

第二步：自主学习学生根据教材的内容和视频资料等资料，进行自主学习，记录在学习过程中存在的问题,并进行小组和老师的讨论。

（对媒体辅助法、讨论法）（1）关节运动指令关节运动指令是对路径精度要求不高的情况下，工业机器人的工具中心点TCP从一个位置移动到另一个位置，两个位置之间的路径不一定是直线，如图5-1。

图5-1 关节运动MoveJ指令解析见表5-2：MoveJ p10, v1000, z50, tool1\Wobj:=wobj1;表5-2 MoveJ指令解析参数含义p10 目标点位置数据关节运动适合机器人大范围运动时使用，不容易在运动过程中出现关节轴进入机械死点的问题。

目标点位置数据定义机器人TCP点的运动目标，可以在示教器中单击“修改位置”进行修改。

运动速度数据定义速度（mm/s），转弯区数据定义转变区的大小mm，工具坐标数据定义当前指令使用的工具，工件坐标数据定义当前指令使用的工件坐标。

（2）线性运动指令线性运动是机器人的TCP从起点到终点之间的路径始终保持为直线。

一般如焊接、涂胶等应用对路径要求高的场合使用此指令，如图5-2所示。

（3）圆弧运动指令圆弧路径是在机器人可到达的控件范围内定义三个位置点，第一个点是圆弧的起点，第二个点用于圆弧的曲率，第三个点是圆弧的终点，如图5-3所示。

图5-3 圆弧运动MoveC指令解析见表5-3：MoveL p10, v1000, fine, tool1\Wobj:=wobj1;MoveC p30, p40, v1000, z1, tool1\Wobj:=wobj1;表5-3 MoveC指令解析参数含义p10 圆弧的第一个点p30 圆弧的第二个点p40 圆弧的第三个点fine\z1 转弯区数据第三、四步：任务设计与实施（多媒体辅助法，讨论法）（1）五角星编程及调试（2）直线图形编程及调试（3）风扇叶片编程及调试第五步：反馈评价各组上交任务书，并进行小组汇报（由老师随即进行抽查），最后老师进行总结，提出本次任务在执行中的优点和存在的共性问题，提醒大家注意，同时布置下节课内容，要求学生自己观看视频资料。

XXXX职业技术学院《工业机器人技术及应用》课程标准一、课程代码120801二、适用专业工业机器人技术、机械自动化等专业三、课程性质《工业机器人技术及应用》是我院工业机器人技术专业核心课程。

是一门综合性较强的学科，主要讲授机器人技术及应用的基本知识、基本理论和基本方法。

在工业机器人技术专业培养计划中，它起着至关重要的作用，使学生对已学知识有了更好的掌握，培养学生综合应用的能力。

对实现电气类专业人才培养目标，对工业机器人技术专业学生综合职业能力的培养和职业素养的养成起到主要的支撑作用。

《工业机器人技术及应用》的先修课程为《电工基础》、《电子技术》等。

后续课程为：《PLC技术应用》、《机器人自动线安装与调试》、《毕业设计》。

四、课程学分与时数分配《工业机器人技术及应用》课程共4学分、64学时，安排在第三学期授课，课程学分与时数分配如表1所示。

表1 课程学分与时数分配表五、课程设计思路本课程设计的思路为：1.本课程以岗位能力需求为导向，以典型实际机器人为载体，设计学习任务, 将机器人知识应用到具体生产生活服务工作中。

通过实施任务教学，提高学生的学习兴趣，有效地培养和提高学生在机器人技术方面的专业能力、方法能力和社会能力，并使学生养成良好的职业态度。

2.课程内容以学生就业所需的专业知识和操作技能为着眼点，力求提高学生的实际运用能力，使学生更好地适应社会需求。

3.教学内容按照由浅入深、循序渐进的原则进行设计安排，使学生的职业能力培养目标由低到高的方向转变。

4.以提高学生综合素质为基础，以提高学生综合职业能力为目标，组织实施任务驱动教学等行动导向的教学模式。

5.教学评价多元化，本课程为考试课程，期评成绩以平时成绩、技能考核成绩和笔试成绩按比例评定，具体分配情况为：期评成绩＝平时成绩×20%+技能考核成绩×40%+笔试成绩×40%。

六、课程总体目标（一）知识目标1.了解机器人技术发展的概况；2.了解机器人的基本构造特征及状态描述；3.了解机器人坐标系统，掌握坐标系的相互转化；4.掌握机器人位置运动学、速度运动学和动力学的相关知识；5.具有运用自动化相关理论，综合解决问题的能力。

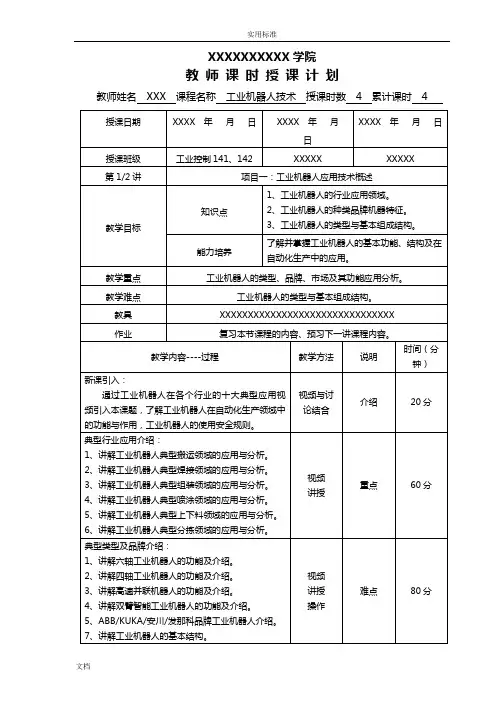

XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时 4XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时8XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时12XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时16XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时20XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时24XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时28XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时32XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时36XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时40XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时44XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时48XXXXXXXXXX 学院教 师 课 时 授 课 计 划教师姓名 XXX课程名称 工业机器人技术 授课时数 4 累计课时 52XXXXXXXXXX学院教师课时授课计划教师姓名XXX 课程名称工业机器人技术授课时数 4 累计课时56。

工业机器人及应用教案【教学目标】1.了解工业机器人的定义、分类和特点；2.掌握工业机器人的运动方式和学习方法；3.了解工业机器人的应用领域；4.培养学生对于工业机器人的设计和应用的能力。

【教学重点】1.工业机器人的分类和特点；2.工业机器人的运动方式；3.工业机器人的应用领域。

【教学难点】1.工业机器人的学习方法；2.工业机器人的设计和应用能力培养。

【教学准备】1.设备：教室投影仪、计算机；2.材料：课件、实例资料。

【教学过程】一、导入（5分钟）1.引入工业机器人的概念和定义；2.介绍工业机器人的分类。

二、内容讲解（20分钟）1.工业机器人的分类和特点；a.按结构分类：串联型、并联型、混合型；b.按机械手臂形态分类：平面关节型、旋转关节型、立体关节型；c.特点：具有多自由度、执行精度高、适应性强等特点。

2.工业机器人的运动方式；a.点到点运动；b.直线运动；c.圆弧运动；d.连续路径运动。

3.工业机器人的学习方法；a.基于任务的学习；b.基于示教的学习；c.基于仿真的学习。

4.工业机器人的应用领域；a.汽车制造业；b.电子制造业；c.精密机械加工；d.医疗产业；e.其他领域。

三、案例分析（10分钟）1.通过实例资料分析工业机器人在一些领域的应用。

四、设计任务（15分钟）1.小组讨论，设计一个工业机器人在特定领域的应用方案；2.将方案以PPT形式呈现给全班。

五、总结（5分钟）1.小结工业机器人的定义、分类和特点；2.总结工业机器人的运动方式和学习方法；3.让学生总结工业机器人的应用领域。

【教学方式】1.讲授法：通过讲解理论知识的方式，向学生介绍工业机器人的分类、特点、运动方式、学习方法和应用领域。

【教学手段】1.多媒体教学：利用投影仪展示相关图片和实例资料，帮助学生更直观地理解和掌握知识；2.小组讨论：通过小组讨论的方式，激发学生的创造力和合作意识，培养学生解决问题的能力。

【教学评价】1.课堂参与度：观察学生在课堂上的积极参与程度；2.PPT设计方案评价：根据学生的PPT设计方案，对学生的设计能力和表达能力进行评价；3.学生总结回答问题：通过学生的回答问题评价学生对于工业机器人知识的掌握情况。

一、工业技术及应用教案大纲二、教案简介：本教案旨在介绍工业技术及其应用。

通过学习，学生将了解工业的基本概念、类型、编程与控制等方面的知识，并掌握工业在实际生产中的应用。

三、教学目标：1. 了解工业的基本概念及其发展历程。

2. 掌握工业的主要类型和特点。

3. 学习工业的编程与控制方法。

4. 了解工业在生产中的应用案例。

四、教学内容：1. 工业的基本概念与发展历程1.1 工业的定义与特点1.2 工业发展历程1.3 我国工业产业现状与发展趋势2. 工业的主要类型及特点2.1 关节臂2.2 直角坐标2.3 圆柱坐标2.4 球坐标2.5 特种3. 工业的编程与控制3.1 工业的编程语言3.2 工业的控制原理3.3 工业的控制系统4. 工业在生产中的应用4.1 焊接4.2 搬运与装卸4.3 加工与制造4.4 检测与装配4.5 其它应用领域五、教学方法：1. 采用多媒体教学，结合图片、视频等资料，直观展示工业的外观、工作原理及应用场景。

2. 结合实际案例，分析工业在生产中的应用优势及经济效益。

3. 开展课堂讨论，引导学生思考工业的未来发展及挑战。

4. 安排实验室实践环节，让学生动手操作工业，加深对理论知识的理解。

六、工业技术及应用教案大纲（六至十）七、教学内容：6. 工业的传感器与智能技术6.1 工业的传感器种类及作用6.2 工业的感知与决策6.3 工业的智能控制技术7. 工业的安全与防护7.1 工业的安全操作规程7.2 工业的安全监控与故障诊断7.3 工业的防护措施及应急预案8. 工业的维护与保养8.1 工业的日常维护内容8.2 工业的定期检查与保养8.3 工业故障的排查与维修9. 工业在自动化生产线中的应用9.1 自动化生产线的组成及原理9.2 工业在自动化生产线中的角色9.3 工业与其它自动化设备的协同控制十、教学评估与反馈10.1 课堂问答与讨论评估10.2 实验室实践操作评估10.3 课后作业与研究报告评估10.4 学生自我评估与同伴评估八、教学资源：1. 教材：工业技术及应用相关教材。

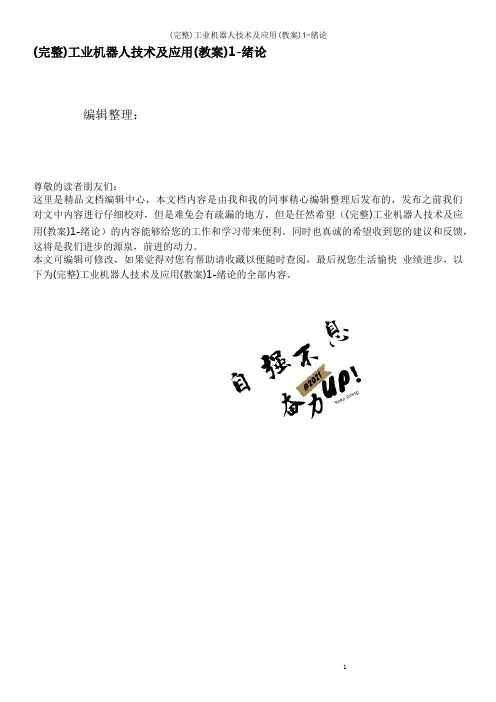

(完整)工业机器人技术及应用(教案)1-绪论编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)工业机器人技术及应用(教案)1-绪论）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)工业机器人技术及应用(教案)1-绪论的全部内容。

第一章绪论1。

1 什么是工业机器人1.2 为何发展工业机器人1。

3 工业机器人发展概况1.3。

1 工业机器人的诞生1。

3.2 工业机器人的发展1。

4 工业机器人的分类及应用1。

4.1 工业机器人的分类1.4.2 工业机器人的应用学习目标＊掌握工业机器人的定义＊了解工业机器人的发展事由和历程＊熟悉工业机器人的常见分类及其行业应用导入案例富士康“百万机器人”上岗折射中国制造业升级2011 年，富士康 CEO 郭台铭表示，希望到 2012 年底装配 30 万台机器人，到2014 年装配 100 万台，要在 5 到 10 年数年内通过自动化消除简单重复性的工序.机器人的投产使用，可将目前的人力资源转移到具备更高附加值的岗位上，这也符合将我国“人口红利” 转为“人才红利"的大目标。

这一工业机器人的井喷潮涌，何时会蔓延到“中国制造”的每一个工厂、每一条生产线、每一个工序、每一个工位上,将为“中国制造”的转型提“智”做出何等贡献？我们对此充满期待。

课堂认知1.1 什么是工业机器人机器人涉及到人的概念,成为一个难以回答的哲学问题。

美国:一种用于移动各种材料、零件、工具或专用装置的，通过程序动作来执行种种任务的，并具有编程能力的多功能操作机。

日本：一种带有存储器件和末端操作器的通用机械,它能够通过自动化的动作替代人类劳动。

工业机器人技术专业工业机器人应用课程优秀教案范本工业机器人编程与操作一、课程简介工业机器人技术是现代制造业发展的重要基石，工业机器人应用课程旨在培养学生的工业机器人编程与操作技能，提高他们在工业机器人领域的专业素养和实践能力。

本课程将结合理论与实践，通过系统的学习和实操环节，使学生能够熟练运用工业机器人进行编程和操作。

二、教学目标1. 掌握工业机器人编程的基本原理和方法。

2. 熟悉工业机器人的操作界面和功能。

3. 学会使用编程软件进行工业机器人的程序编写。

4. 理解工业机器人的工作原理和安全注意事项。

5. 培养学生的团队合作和解决问题的能力。

三、教学内容1. 工业机器人概述1.1 工业机器人的定义和分类1.2 工业机器人的发展历程1.3 工业机器人的应用领域和前景2. 工业机器人的编程2.1 工业机器人编程的基本原理2.2 工业机器人编程语言的介绍2.3 工业机器人编程软件的使用2.4 工业机器人编程实践案例分析3. 工业机器人的操作3.1 工业机器人的操作界面和功能介绍3.2 工业机器人的运动学和坐标系3.3 工业机器人的示教和运行模式3.4 工业机器人的操作技巧和注意事项四、教学方法1. 理论讲授：通过教师的讲解，介绍工业机器人的基本理论知识和编程原理。

2. 实践操作：设置工业机器人操作实验台，供学生进行实操练习。

3. 案例分析：引入工业机器人应用案例，让学生结合实际情况进行分析和解决问题。

4. 团队合作：安排学生进行小组合作，在实践环节中共同完成编程和操作任务。

五、教学评估1. 日常评估：通过学生的课堂表现、作业完成情况和实验报告等进行评估。

2. 实践能力评估：进行实操考核，考察学生的工业机器人编程与操作能力。

3. 项目评估：要求学生根据实际案例，完成工业机器人应用方案和报告，进行评估。

六、教学资源1. 教材：选取权威教材，结合实际情况进行适当讲解。

2. 实验设备：提供工业机器人操作实验台，确保学生能够进行实践操作。
