钻孔抽水试验设计

铜仁骏逸江山商住楼钻孔抽水试验报告1、钻孔抽水试验选用钻孔ZK69作单孔抽水试验，位于ZK39和ZK40轴线的之间，孔口高程253.7m，孔深26.8m，孔径φ130。

钻孔地质资料详见ZK69柱状图。

单孔稳定流抽水试验作三次降深： S1=4.98m， Q1=0.513L/S； S2=3.00m， Q2=0.349L/S；S3=1.50m， Q3=0.203L/S。

本次抽水试验参照现行《贵州省地方标准》（DB22/46—2004），作反向抽水，动水位观测时间在开始抽水后第3、5、10、30、45、60、90分钟进行观测，以后每30分钟观测一次，稳定后可延至1小时1次，并与流量观测同步。

每次降深稳定的延长时间分别为16、8、6小时。

停泵后立即进行恢复水位观测，观测时间间隔与抽水试验要求相同，观测孔的水位观测时间与抽水孔同步，抽水试验情况详见抽水试验综合成果表。

根据抽水试验资料，降深及流量随时间的过程曲线见图2，Q-S曲线为抛物线特点，结合场地岩性特征可确定场地地下水为岩溶潜水，根据钻孔水文地质结构和区域水文地质资料，抽水孔为潜水非完整井。

2、影响半径的确定据地质出版社《水文地质手册》P546图解法确定影响半径，在抽水试验中，特选用与抽水孔在同一线上的ZK70、ZK71、ZK72作水位变化观测孔。

在直角坐标系上，将抽水孔最大降深S1=4.98m抽水时，与分布在同一直线上的各观测孔的同一时刻所测得的动水位连起来，沿曲线趋势延长，与抽水前的静止水位线相交，该交点至抽水孔的距离就是影响半径，R=19.20m,见图4。

3、渗透系数K的计算按地下水动力学中单孔潜水非完整井考虑，渗透系数K 按下列公式计算：式中：Q—涌水量，m3/d,取值: Q=0.513L/s =44.32m3/dS—水位降深，m，取值:S=4.98mL—有效进水段长度，m，取值:L=19.48mR—影响半径，m，取值:R=19.20m，由观测孔资料确定。

一任务来源大连地铁三十里堡隧道区间构造施工受到本线第四系孔隙潜水影响, 需求取该层地下水水文地质参数。

二试验目旳通过现场试验获取试验特性曲线, 选择适合水文地质条件旳计算公式求取水文地质参数, 为确定基坑降排水设计方案提供可靠根据, 合理优化施工降水方案, 保护水资源。

三试验任务由于试验场地条件限制, 拟针对第四系全新统冲洪积层（Q4al+pl）粉质粘土层进行带观测孔旳单井抽水试验。

试验场区位置及试验井孔平面布置见附图一。

四试验工作布置（一）水文地质钻探工作共布置抽水试验孔1眼, 井深暂定33m, 实际中钻至震旦系石灰岩终孔, 井径Φ600mm, 管径Φ219mm(井构造见附图二)；抽水专门观测孔2眼, 井深暂定33m, 实际中钻至震旦系石灰岩终孔, 井径Φ600mm, 管径Φ400mm（井构造见附图二）, 6m间距布设1眼, 20m间距布设1眼。

（二）抽水试验运用单孔抽水带多种观测孔进行旳抽水试验, 可精确求取水文地质参数。

本次试验在钻孔成井后, 运用单孔抽水, 同步观测2眼观测井, 稳定期间分别为8、16小时, 小落程出水量为大落程出水量旳1/2—2/3。

（三）抽水试验观测频率、精度规定及所有试验工作时间1. 抽水试验技术规定抽水试验旳布置应满足国家现行规范旳规定, 同步应观测水位和水量；抽水稳定延续时间不不大于8H。

抽水结束后应进行恢复水位观测直至稳定。

2. 静水位观测每小时观测一次, 三次所测水位相似或4小时内水位相差不超过2厘米, 即为静止水位。

3. 抽水试验稳定原则动水位无持续上升或下降趋势, 若有观测孔则以距抽水主孔最远端旳观测孔鉴定；同步考虑区域该时段旳自然水位变化状况, 若与区域自然水位变化一致, 同样鉴定稳定。

4. 水跃值确实定在抽水井外环滤层中安放专门水位观测管, 用于观测水跃值。

5. 观测频率抽水孔、观测孔均按稳定流抽水试验频率进行观测, 即开泵前测初始静水位, 开泵后第1.2.3、4、6、8、10、15、20、25、30、40、50、60、80、100、120分各测一次, 之后每隔30分观测一次直至结束。

专项水文地质勘查群孔抽水试验设计目录一、目的任务 (3)二、群孔抽水试验出水量确定及时间安排 (3)三、抽水孔及观测孔的布置 (5)四、群孔抽水试验技术要求 (8)五、资料整理 (11)六、观测孔施工预算 (12)七、工期 (12)八、设计依据 (12)九、施工组织 (13)根据《专项水文地质勘查设计》、《煤、泥炭地质勘查规范》、《城镇及工矿供水水文地质勘察规范》及《煤炭资源地质勘探抽水试验规程》要求，在井田布设群孔进行抽水试验。

一、目的任务1、充分揭露勘查区水文地质条件、流场特征及边界条件。

2、确定抽水量与水位下降的关系，为数值法预测矿井涌水量提供水文地质参数。

3、监测抽水过程中不同阶段水质变化，分析地表水与地下各含水层之间的水力联系。

二、群孔抽水试验出水量确定及时间安排2．1 群孔抽水出水量确定根据设计YJS-14钻孔为水文地质孔，为群孔抽水试验抽水孔。

抽水层位为二煤顶板导水裂隙带高度范围含水层：336.0-534.60米。

钻孔结构为钻孔结构：一开口径Φ394：0~30m 下入套管Φ340：+0.5~30m；二开口径Φ311：30~336.40m 下入套管Φ219：+0.5~336.40m；三开口径Φ190：336.40~540m 下入花管Φ168：328.02~534.60m。

该孔于2012年7月10开钻，目前已经完成钻探任务，正在进行洗井工作，为群孔抽水试验做准备。

根据测井以及岩屑显示，该孔位揭露发育的中、新生代地层由老至新有：侏罗系延安组（J1-2y）厚度13.8m、直罗组（J2z）厚度195.2m；白垩系（K）厚度235m、下第三系（E）66m和第四系（Q）厚度32m。

根据地层变化该孔已将直罗组以上地层采用下管固井方式进行了钻孔封堵，达到封闭以上地层含水层的目的，钻孔封闭后进行了止水检查，止水效果达到预期效果，满足规范的要求。

主抽水孔抽水层位为二煤顶板导水裂隙带高度范围含水层：336.0-524.34米。

井孔抽水试验一、抽水试验的目的、任务及原理（一）目的与任务1、确定含水层的水文地质参数，如渗透透系数、导水系数、给水系数、弹性储水系数等，为计算井孔涌水量和评价地下水资源提供数据。

2、确定影响半径的大小，了解降落漏斗的形状及其扩展情况，为合理开发利用和有效管理地下水资源取得依据。

3、确定地下水动力性质，查清地下水与地表水之间以及不同含水层之间的水力联第，阐明地下水的补、径、排关系，为各种水源间的补偿调节提供数据资料。

4、确定单井或群井涌水量与水位降深之间的关系，进而拟定合理的适宜的井径、井深、井距等布井方案。

（二）基本原理把流向垂直井中的地下水导引或汲取到井外，使井内的位下降，而进壁外含水层中的地下水在降落漏斗范围内，由于水头差的作用，连续不断地流入进内，逐渐的在井壁周围形成一个以井轴为中心的由小支大以至稳定的降落漏斗。

初期降落漏斗范围攻很小，因地下水流向井的坡度较大，使流速和流量也较大。

但是随着时间的推移，影响范围会不断扩大，水力坡度逐渐变小，所以在抽水设备及井的出水能力很大的情况下，如果控制水位降深不变时，井孔出水量必将逐渐减小；或保持出水量不变则井内水位将会不断下降。

但是，在实际工作中，井的出水能力都是有限的，在满足控制出水量的情况下，水位降深也会逐渐达到相对稳定。

上述过程可以从两个方面加以利用和研究，如采用非稳定流理论，应取用水位降深和出水量尚未达到稳定但变化较小的抽水过程段的观测资料求得水文地质参数。

如采用稳定流理论，则取用水位降深与出水量均达到相对稳定的抽水过程段的观测资料，求得水文地质参数。

二、抽水试验的类型（一）稳定流和非稳定流抽水试验非稳定流抽水试验要求井（孔）出水量或水位两者之中的一个保持为常量，观测另一个的数据随时间变化的关系，而后将其代入相应的计算公式，则可求得渗透系数、导水系数、贮水系数或压力传导系数。

稳定流抽水试验要求水位降深与井（孔）出水量均须达到相对稳定状态，即保持近似的常量，代入计算公式求得渗透系数。

钻孔抽水试验设计与实施摘要：钻孔抽水试验是水利水电等工程中的一项重要内容，它对于含水层渗透系数的确定有具有非常重要的作用，而这一工作的开展也直接影响工程整体质量。

为了保证试验结果，需对抽水试验进行科学合理的设计，对抽水量、试验井深度、内径等综合考虑。

此外，抽水设备的应用也应当符合实际情况，以此来保证各项实验结果的客观性、准确性。

关键词：钻孔抽水试验；设计；实施1、水文及地质情况在钻孔抽水试验过程中，水文地质情况是应该考虑的主要因素，因为其对试验设计、实施结果等，都会产生直接的影响。

就试验区域而言，有一断裂构造地带走向呈平行断裂带分布，该种地质结构对于成矿以及成岩等有着非常密切的关系。

然而，该种地质构造下的水文条件也是我们采矿、工程建设过程中需要重点试验、监测的对象。

钻孔抽水试验设计过程中，需充分考虑实验区域内的气候以及水文地质条件，以确保试验过程中所使用的方法和设备等能够符合实际情况，能够保证其更为准确、客观地反应其水文地质情况。

施工区域内的降水量、温度以及蒸发量等，也会对地表水以及地下水的含量产生直接影响；此外，地质结构中的裂隙发育情况，会对地下水涵养、流动方向等，产生一定的影响。

无论哪种因素的影响，都会直接影响钻孔技术具体应用方式、取水量以及具体应用的设备类型。

具体而言，在进行钻孔抽水时，我们应当充分考虑地质结构中的岩层情况、岩层性质特点以及受风化等侵蚀和影响程度，以保证在钻孔过程中采取相应的加固措施，确保试验的顺利进行。

在钻孔操作过程中，地层结构可能会有黏土、砂砾层、岩土以及金属矿产等，同时还要充分考虑泥质粉砂岩产生的各种影响。

在分析该种地质结构基础上，应当进行钻孔试验设计和应用，这将在很大程度上确保钻探工作的顺利开展。

2、钻探情况在工程施工过程中，我们针对水文地质情况，对钻探方案进行合理的设计和调整，并且在具体的实施中综合应用多种施工技术，来保证施工的有效性。

具体来讲，从施工开始，实际完成钻探工作量以及达到了设计方案的基本要求，并且抽水试验以分层分阶段来进行，以抽水量、抽水内径等来计算渗透系数等。

水文地质钻孔抽水试验主要步骤HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第一步：抽水试验孔点位的确定凡是有基坑开挖的区域都要进行抽水试验，通过抽水试验得到水文地质参数，为基坑支护设计及基坑降水设计提供参数。

抽水试验类型的确定，为求得含水层的渗透系数和抽水降落漏斗的影响范围，应用多孔抽水试验（一个主孔，三个观测孔）主孔位置的确定，一个是要考虑基坑开挖的位置，另外一个是要考虑含水层的厚度，如果含水层厚度太薄（这个需要结合以前的勘察资料来确定，参考），那就要另外选择主孔的位置了。

第二步：水文孔地质勘查查明主抽水孔的地层分布，查明含水层厚度及起止深度，孔深的确定是要将含水层（砂层）打穿，以本工程为例，含水层主要是⑩1-3层的砂，那么在打地质勘察孔的时候就要将该层砂打穿，进入下面粘土层5m左右。

根据含水层的厚度确定观测孔的位置。

首先是观测孔走向的问题，当布置一条观测线（三个观测孔在一条观测线上）时，观测线要垂直于地下水流向布置。

以本工程为例一般是南北走向布置。

观测孔距主孔的距离，根据冶金工业水文地质勘查规范，“要求第一个观测孔距主孔的距离应该避开三维流的影响”（大约是倍的含水层厚度）第二个观测孔距第一个观测孔的距离是倍的含水层厚度，第三个观测孔距主孔的距离不宜太远，要保证在主孔降水的同时，观测孔的水位也有下降，本工程基本都控制在50-80m的距离。

确定了观测孔的位置后要分别进行地质勘查，查明地层的分布，控制观测孔孔深的条件和主孔的相同。

第三步：材料的准备在抽水试验过程中涉及的材料主要有主孔井管（需订做）、观测孔井管（包括实管和虑管）、滤料（要考虑滤料的级配问题，砂不能太细也不能太粗，一开始搞的时候没有经验，滤料用的是像大豆大小的均匀石子，这样就没有起到滤料的作用）、粘土（起隔水作用）、滤网、水泵（要结合承压水含水层的厚度及含水量确定泵的功率，本工程采用175QJ-20型深井潜水泵进行抽水）、电测水位仪（实际上就是万用电表改装的）、发电机（注意功率的选择，不要太大了，那样很不合算的，我们做第一组的时候，一天油费都得1000块，后来换成小了功率的了）、水箱（测流量用，当然最理想的还是用堰箱，截面有梯形的、矩形的等）、水管接头（调出水和回水用的）。

仿真钻孔抽水试验规程钻孔抽水试验是水文地质试验中最常用的试验，其主要目的是测定含水层的水文地质参数。

本试验是利用渗流槽内的观测孔作仿真钻孔抽水试验。

一、基本规定1、以渗流槽内的中心位置观测孔做抽水孔，沿下、下游及垂直流向各布置一个观测孔，进行多孔稳定流抽水试验。

2、以裘布依公式（潜水含水层，带一个观测孔抽水试验）Q=1.366KwW W r r S S S S H 111log ))(2(---，为渗透数K 值计算公式3、H ——含水层厚度；S W ——抽水孔水位降深；S 1 ——观测孔水位降深；r 1——观测孔到抽水孔距离；r w ——抽水孔半径4、以隔水底板顶面为水位计算起点，单位为米。

二、试验设备 1、渗流槽、水源2、抽水泵（虹吸管）、皮尺、水位仪、流量观测三角堰等3、秒表、计算器等。

三、现场试验1、调查现场水文地质条件（含水层、隔水层、水文地质单元、水文地质边界、补径排情况等）2、根据补给条件、含水层富水性特征以及抽水试验设备，确定做一次降深（或三次降深）稳定流抽水试验，并确定降深S （或三次降深S 1、S 2、S3）3、进行抽水试验，同时观测记录流量Q、抽水孔和观测孔水位降深S W、S1。

要求，抽水孔和观测孔水位同时观测，水位稳定前每5分钟观测一次，水位稳定后，每30分钟观测一次，稳定延续时间不少于8小时5、抽水结束后，即观测抽水孔、观测孔恢得水位，直至水位恢复到原始水位。

4、试验结束后，关闭水源，放空渗流槽内水，清理现场。

四、试验资料整理1、填写观测记录表2、做流量、降深历时曲线图（即Q、S-t曲线图）3、计算含水层渗透系数K值根据观测资料稳定时的流量与降深，用上述裘布依公式含水层渗透系数K值。

钻孔抽水试验设计与实施摘要：钻孔抽水试验是水利水电等工程中的一项重要内容，它对于含水层渗透系数的确定有具有非常重要的作用，而这一工作的开展也直接影响工程整体质量。

为了保证试验结果，需对抽水试验进行科学合理的设计，对抽水量、试验井深度、内径等综合考虑。

此外，抽水设备的应用也应当符合实际情况，以此来保证各项实验结果的客观性、准确性。

关键词：钻孔抽水试验；设计；实施1、水文及地质情况在钻孔抽水试验过程中，水文地质情况是应该考虑的主要因素，因为其对试验设计、实施结果等，都会产生直接的影响。

就试验区域而言，有一断裂构造地带走向呈平行断裂带分布，该种地质结构对于成矿以及成岩等有着非常密切的关系。

然而，该种地质构造下的水文条件也是我们采矿、工程建设过程中需要重点试验、监测的对象。

钻孔抽水试验设计过程中，需充分考虑实验区域内的气候以及水文地质条件，以确保试验过程中所使用的方法和设备等能够符合实际情况，能够保证其更为准确、客观地反应其水文地质情况。

施工区域内的降水量、温度以及蒸发量等，也会对地表水以及地下水的含量产生直接影响；此外，地质结构中的裂隙发育情况，会对地下水涵养、流动方向等，产生一定的影响。

无论哪种因素的影响，都会直接影响钻孔技术具体应用方式、取水量以及具体应用的设备类型。

具体而言，在进行钻孔抽水时，我们应当充分考虑地质结构中的岩层情况、岩层性质特点以及受风化等侵蚀和影响程度，以保证在钻孔过程中采取相应的加固措施，确保试验的顺利进行。

在钻孔操作过程中，地层结构可能会有黏土、砂砾层、岩土以及金属矿产等，同时还要充分考虑泥质粉砂岩产生的各种影响。

在分析该种地质结构基础上，应当进行钻孔试验设计和应用，这将在很大程度上确保钻探工作的顺利开展。

2、钻探情况在工程施工过程中，我们针对水文地质情况，对钻探方案进行合理的设计和调整，并且在具体的实施中综合应用多种施工技术，来保证施工的有效性。

具体来讲，从施工开始，实际完成钻探工作量以及达到了设计方案的基本要求，并且抽水试验以分层分阶段来进行，以抽水量、抽水内径等来计算渗透系数等。

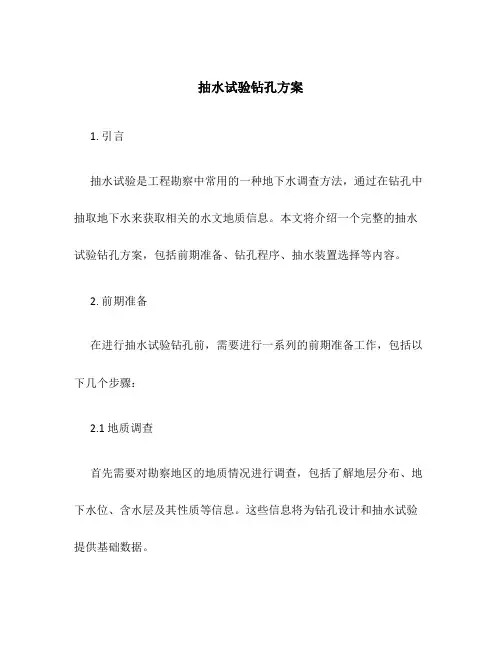

抽水试验钻孔方案1. 引言抽水试验是工程勘察中常用的一种地下水调查方法，通过在钻孔中抽取地下水来获取相关的水文地质信息。

本文将介绍一个完整的抽水试验钻孔方案，包括前期准备、钻孔程序、抽水装置选择等内容。

2. 前期准备在进行抽水试验钻孔前，需要进行一系列的前期准备工作，包括以下几个步骤：2.1 地质调查首先需要对勘察地区的地质情况进行调查，包括了解地层分布、地下水位、含水层及其性质等信息。

这些信息将为钻孔设计和抽水试验提供基础数据。

2.2 钻探设计根据地质调查结果，确定钻孔的位置和深度。

一般来说，抽水试验钻孔需要位于目标含水层的下部，以便有效抽取地下水。

同时，还需要考虑钻孔的直径和倾角等设计参数。

2.3 材料准备准备好所需的钻探设备和材料，包括钻头、钻杆、套管等。

这些材料的选择应根据地质情况和钻孔设计进行合理选择，以确保钻孔的质量和效率。

3. 钻孔程序根据前期准备工作的结果，可以制定一个详细的钻孔程序，具体步骤如下：先搭建钻台，确保其稳定性和安全性。

钻台的高度应根据钻孔深度进行调整，以方便操作。

3.2 钻孔开孔使用适当的钻孔工具，如转动式钻机、滚压钻机等，按照设计要求开始进行钻孔。

注意控制钻孔速度和钻孔方向，避免损坏钻杆和套管。

3.3 删除孔内杂质在钻孔过程中，会产生一定的孔内杂质，如岩屑、泥浆等。

需要使用泵浆器或其他工具将这些杂质清除，保持孔内的清洁。

3.4 安装套管根据设计要求，在需要保护地层的地方安装套管。

套管的选择和安装应严格遵守相关要求，以确保孔壁的稳定性和完整性。

按照设计要求将钻孔完成，即达到设计的孔深和孔径。

在完成钻孔后，需要将孔内的杂质清理干净，以准备后续的抽水试验。

4. 抽水装置选择根据抽水试验的需求，选择合适的抽水装置进行试验。

常见的抽水装置有手摇抽水器、电动抽水泵等。

选择抽水装置时，需要考虑抽水量、抽水速度和抽水稳定性等因素。

5. 结论通过本文的介绍，我们了解了一个抽水试验钻孔的完整方案，包括前期准备、钻孔程序和抽水装置的选择。

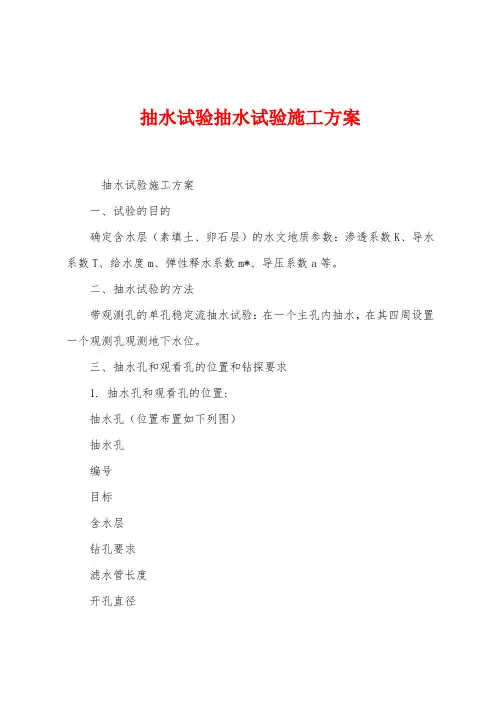

抽水试验抽水试验施工方案抽水试验施工方案一、试验的目的确定含水层（素填土、卵石层）的水文地质参数：渗透系数K、导水系数T、给水度m、弹性释水系数m*、导压系数a等。

二、抽水试验的方法带观测孔的单孔稳定流抽水试验：在一个主孔内抽水，在其四周设置一个观测孔观测地下水位。

三、抽水孔和观看孔的位置和钻探要求1. 抽水孔和观看孔的位置:抽水孔（位置布置如下列图）抽水孔编号目标含水层钻孔要求滤水管长度开孔直径滤水管孔径滤水管类型备注1#卵石层钻孔要求打到基岩强风化层2m整个卵石层250mm140mm镀锌钢花管2#素填土钻孔要求打到卵石层2m素填土段250mm140mm镀锌钢花管素填土包括粘土3#卵石层钻孔要求打到基岩强风化层2m整个卵石层250mm140mm镀锌钢花管4#素填土钻孔要求打到卵石层12m素填土段250mm140mm镀锌钢花管素填土包括粘土观测孔（位置布置如下列图）观测孔编号目标含水层距抽水孔的距离钻孔要求滤水管长度开孔直径滤水管孔径滤水管类型备注1#卵石层10m钻孔要求打到基岩强风化层1m整个卵石层250mm140mm镀锌钢花管2#素填土6m钻孔要求打到卵石层层1m素填土段250mm140mm镀锌钢花管素填土包括粘土3#卵石层6m钻孔要求打到基岩强风化层1m整个卵石层250mm140mm镀锌钢花管4#素填土10m钻孔要求打到卵石层1m素填土段250mm140mm镀锌钢花管素填土包括粘土2. 抽水孔和观测孔的钻探要求要求：钻孔兼具工程勘探任务，因此应满意《岩土工程勘察标准》(GB50021-2023)要求，并进展钻探编录；（1）抽水孔和观测孔安装过滤器前，应采纳清水或其他有效方法，将孔内泥质物去除洁净。

（2）过滤器的安装应根据钻孔抽水试验设计书的要求进展，下放过程中不得损坏过滤器。

安装时应具体记录过滤器各局部的规格、长度和实际深度，并准时绘制安装构造图。

（3）抽水孔的测压管应固定在过滤器的外壁上，并与过滤器一同下入孔内设计深度。

********煤矿 **孔新近系上部含水层抽水试验设计一、抽水目的：该孔新近系上部设计为机动抽水层段。

抽水层段孔深：64.50m-94.35m，其目的是取得含水层有关水文地质参数。

二、钻孔结构抽水试验含水层段孔径≥110mm。

三、止水先用水泥封孔从223.00封至108.60米，隔离下部含水层。

首先扩孔至102.60 m，最后下入直径146mm止水套管和3根花管，套管一定要下到设计位置。

孔深沉渣不得埋没含水层厚度的1/5。

四、抽水试验1、试验抽水试验抽水尽设备能力作最大降深，延续时间不作具体要求，但必须达到水清沙净方可停止试抽。

试验抽水过程中，动水位和流量必须同时观测，开始每隔5～15分钟测一次，连续一小时后改为每隔30分钟测一次。

每2小时同时测一次水温和气温。

试抽结束后按非稳定流要求观测静止水位，即10个1分钟，10个5分钟，6个10分钟，以后每30分钟测一次，直到水位稳定（达规程要求）。

然后下钻具测孔深，孔底沉渣不得埋没含水层厚度的1/5。

试验抽水的全部资料必须有正式记录。

2、正式抽水（1）要求作三次降深，其降距各≥6米，作反向抽水。

第一次降深的延续时间不少于24小时，后两次的降深延续时间不作具体规定，但每次降深的稳定时间不少于8小时。

单位涌水量小于0.01升/秒·米，可尽机械能力作一次最大降深，抽水延续时间应大于36小时。

抽水过程中因故中断，而中断前已超过6小时，且中断时间不超过1小时，方可累计延续，否则，重新开始抽水。

（2）抽水过程中动水位、流量、水温、气温观测的时间间隔和试验抽水时间相同。

稳定阶段内水位、流量的变化幅度不得超过《煤炭资源勘查水文地质工程地质环境地质评价标准》（讨论稿）中允许误差要求，稳定阶段内水位和流量变化幅度虽已符合要求，但呈单一方向持续下降或上升时，抽水应再延长8小时以上。

（3）抽水即将结束时取全分析水样一个，（即一瓶重2kg，一瓶重1kg，后者投放3~5克大理石粉）。

钻孔抽水试验（1）钻孔抽水试验目的：①为预测矿坑涌水量提供矿坑直接充水含水层（三叠系下统北泗组的裂隙含水层、底板间接充水含水层（三叠系下统马脚岭组岩溶裂隙含水层）的水文地质参数：渗透系数K、导水系数T、影响半径R等。

②通过测定钻孔涌水量及其与水位下降（降深）之间的关系，分析确定含水层的富水程度。

（2）、水文地质钻探①钻孔深度：以揭穿矿层底板间接充水含水层（三叠系下统马脚岭组岩溶裂隙含水层）为原则，重点控制第一期开拓水平，其深度以揭穿含水层的裂隙、岩溶发育带为原则。

②钻孔孔径：钻孔孔径应视钻孔目的确定，抽水试验段孔径以满足设计的抽水量和安装抽水设备为原则（不小于φ110mm），终孔孔径不小于φ91mm，水位观测孔观测的孔段应满足止水和水位观测的要求。

③钻孔孔斜：钻孔孔斜应满足抽水设备和观测仪器的工艺要求，要求为直孔。

④岩芯采取率：岩芯采取率要求岩石大于70%，破碎带大于60%，粘土大于70%，砂和砾石层大于50%，通常与地质孔要求相同。

⑤钻孔施工宜采用清水钻进，当地层破碎不能用清水钻进时，应在主要含水层或试验段（观测段）用清水钻进。

⑥封孔：除留作长期观测孔外，均应封孔，采用水泥封孔。

⑦洗孔及测定稳定水位钻孔施工结束后应采用清水进行有效洗孔，对同时揭露三叠系直接充水含水层（下统北泗组裂隙含水层）、底板间接充水含水层（马脚岭组岩溶裂隙含水层）的钻孔（ZK8006、ZK4406及ZK2102），应测定分层稳定水位，由于钻孔中马脚岭组岩溶裂隙含水层埋深多大于100.00m，因采用套管止水法成本较太，因此采用钻杆下端缠绕海带止水法（海带缠绕长度约1.50～2.00m），将马脚岭组岩溶裂隙水导入钻杆内，在钻杆内测量马脚岭组岩溶裂隙含水层稳定水位，分层测定水位的钻孔，必须严格止水，并检查止水效果，不合格时重新进行。

对第四系松散层，由于钻孔揭露该层均在低丘斜坡上，属透水不含水层，采用套管护壁止水法，孔口套管应下入完整基岩中，防止孔壁坍塌掉块。

钻孔抽水试验报告4第一章 抽水试验成果报告1 工程概况 .................................2 实施深井降水背景 ............................2.1 搅拌桩试桩 ............................................................. 2.2 地质条件勘探 ............................. 2.3 降水方案的确定 ........................... 3 降水试验的目的和任务 ........................... 4 试验场地的选择 .............................. 5 降水试验方案的实施 . ............................. 5.1 试验井的结构及平面布置 5.2 试验井及观测井技术参数 5.3 降水设备 ........ 5.4 试验步骤 ........ 5.5 试验数据记录表 .. 5.6 抽水试验设备器具配置 . 5.7 人员配置 ........5.8 抽水试验数据观测要求： 6 试验数据成果汇总 ....7.1 渗透系数 k 值计算 7.2 影响半径 R 计算： 7.3 水文地质参数成果1 降水深度 ................................2 含水层水文地质参数确定 . .........................3 基坑总涌水量 ..............................4 干扰井单井出水量 . ............................5 总井数 ..................................6 降水井布置 ................................7 降水井结构 . ................................8 水泵选型 ................................9 降水供电设计 .............................. 10 降水运行工期安排 ........................... 11 深井降水工程量 ............................ 12 意见与建议 ...............................第三章 深井降水施工方案 (20)1 施工方案 (20)目录6 7 7 8 8 8 9 9 10 7 水文地质参数计算及整理分析 . (12)12 14 14 第二章 基坑深井降水设计方案 ...................................................... . 1515 15 15 16 16 16 17 17 17 18 19 1942 施工顺序及工期安排 .......................... 20 3 降水井成井施工 .. (20)3.1 施工工艺流程 (20)3.2施工方法 (20)4排水施工 (22)5供电设施 (22)5.1 变压器 (22)5.2备用电源 (22)5.3电缆敷设 (22)6降水井运行及管理 (22)6.1 水位和水量控制..6.2 井管保护........6.3降水运行保障措施7降水井施工设备、人员配置8质量保证措施 ........9安全和文明施工、环境保护措施第四章降水施工、运行管理费用1钻井费用 ............2降水井运行费用 (22)2222242627282828284 合计费用283电缆、排水管费用 ....4 合计费用28黑龙江干流堤防工程第二十标街津口闸现场抽水试验成果报告及基坑深井降水设计和施工方案第一章抽水试验成果报告1工程概况街津口闸址河床高程43.3~45.28m左右，揭露的地层岩性主要有：①低液限粉土、② 级配不良中砂、③级配良好中砾、③ -1 级配不良中砂、④低液限粉土、⑤级配良好中砾、⑥低液限粘土、⑦级配良好中砾等。

第一步：抽水试验孔点位的确定凡是有基坑开挖的区域都要进行抽水试验，通过抽水试验得到水文地质参数，为基坑支护设计及基坑降水设计提供参数。

抽水试验类型的确定，为求得含水层的渗透系数和抽水降落漏斗的影响范围，应用多孔抽水试验（一个主孔，三个观测孔）主孔位置的确定，一个是要考虑基坑开挖的位置，另外一个是要考虑含水层的厚度，如果含水层厚度太薄（这个需要结合以前的勘察资料来确定，参考），那就要另外选择主孔的位置了。

第二步：水文孔地质勘查查明主抽水孔的地层分布，查明含水层厚度及起止深度，孔深的确定是要将含水层（砂层）打穿，以本工程为例，含水层主要是⑩1-3层的砂，那么在打地质勘察孔的时候就要将该层砂打穿，进入下面粘土层5m左右。

根据含水层的厚度确定观测孔的位置。

首先是观测孔走向的问题，当布置一条观测线（三个观测孔在一条观测线上）时，观测线要垂直于地下水流向布置。

以本工程为例一般是南北走向布置。

观测孔距主孔的距离，根据冶金工业水文地质勘查规范，“要求第一个观测孔距主孔的距离应该避开三维流的影响”（大约是倍的含水层厚度）第二个观测孔距第一个观测孔的距离是倍的含水层厚度，第三个观测孔距主孔的距离不宜太远，要保证在主孔降水的同时，观测孔的水位也有下降，本工程基本都控制在50-80m的距离。

确定了观测孔的位置后要分别进行地质勘查，查明地层的分布，控制观测孔孔深的条件和主孔的相同。

第三步：材料的准备在抽水试验过程中涉及的材料主要有主孔井管（需订做）、观测孔井管（包括实管和虑管）、滤料（要考虑滤料的级配问题，砂不能太细也不能太粗，一开始搞的时候没有经验，滤料用的是像大豆大小的均匀石子，这样就没有起到滤料的作用）、粘土（起隔水作用）、滤网、水泵（要结合承压水含水层的厚度及含水量确定泵的功率，本工程采用175QJ-20型深井潜水泵进行抽水）、电测水位仪（实际上就是万用电表改装的）、发电机（注意功率的选择，不要太大了，那样很不合算的，我们做第一组的时候，一天油费都得1000块，后来换成小了功率的了）、水箱（测流量用，当然最理想的还是用堰箱，截面有梯形的、矩形的等）、水管接头（调出水和回水用的）。
