博研联盟_灌注密封材料_GD_406室温硫化硅橡胶

耐高温耐酸耐碱密封材料北京拉斯特密封技术有限公司/_d271530234.htm1、1A ：Garlast®全氟橡胶的结构：Garlast由四氟乙烯、全氟甲基乙烯基醚、第三单体共聚而成，单体中所有氢原子都被氟原子取代，由此赋予了Garlast全氟橡胶独特的性能。

Garlast®全氟橡胶的特性：•优异的耐腐蚀性能，几乎能耐所有的化学品，包括酸、碱、酮、酯、醚、醛、胺、醇、强氧化剂等。

•优异的耐热性能，长期耐温最高可达316℃。

• Gar last®高性能密封产品能显著延长设备平均维修时间, 减少不定期停产及维修费用，完全可以替代Kalrez。

Garlast®全氟橡胶的优势：•较低的价格•快速的交付•专业的技术支持1B ：kalrez 是全氟醚密封圈 FFKM 产品介绍：全氟醚橡胶材料是目前所有弹性密封材料中耐高温、耐化学溶剂性能及高洁净特性最好的橡胶材料，耐化学药品及腐蚀性介质（耐强酸、强.2、四丙氟橡胶是四氟乙烯与丙烯通过乳液聚合生成的共聚物，具有优异的耐高温老化性能、耐酸碱性能、耐天候老化性能，优良的耐高温水蒸气性能，独特的耐压缩永久变形性能。

四丙氟橡胶除耐燃油性能不如26型氟橡胶外，对润滑油、液压油、发动机油和制动液都有相当好的抗耐性。

四丙氟橡胶最大的缺点是耐寒性能很差。

温度范围：0℃～230℃优点：·优异的耐高温老化性能·优异的耐酸碱性能·优异的耐高温水蒸气性能·独特的压缩永久变形性能缺点：·耐寒性能差适用介质：·碱·磷酸酯·胺·发动机油·热水及水蒸气·纸浆流体不适用介质：·芳香烃燃油·酮·氯代烃3、氟橡胶是由含氟单体经过聚合或缩聚而得到的分子主链或侧链的碳原子上连有氟原子的弹性聚合物。

由于在制造时所用含氟单体的不同，氟橡胶拥有许多品种，大类可分为含氟烯烃类共聚物和亚硝基类共聚物。

DCBP硫化剂2,4-二氯过氧化苯甲酰(硫化剂DCBP) [英]2,4-DICHLOROBENZOYL PEROXIDE双二四-[双(2, 4-二氯苯甲酰)过氧化物DCBP]产品简介»是硅橡胶的良好的硫化剂，也可用于EPDM、热塑性弹性体的硫化。

平安的处理温度为75℃，硫化温度为90℃，推荐用量1.1-2.3％。

英文名称：Di〔2，4-dichlorobenzoyl〕peroxide分子量：380.0理论活性氧含量：4.21％CAS No.：133-14-2Einecs：205-094-9技术标准外观：白色煳状物含量：≥50.0±1.0％水份：1.5％max半衰期〔氯苯溶液中测得〕：0.1小时：80℃1小时：65℃10小时：47℃推荐的贮存温度：TS：30℃热稳定性数据：自加速分解温度〔SADT〕：60℃危急温度〔Tem〕：55℃主要分解产物：CO2、1，3-二氯苯、2，4-二氯苯、微量的双2，4-二氯苯等包装：DCBP的标准包装是净重20公斤的纤维纸筒，内塑料袋包装。

也可按用户的要求的规格包装。

DCBP为D类固体有机过氧化物，货物分类：5.2，联合国编号：3106，二类危险货物包装。

平安考前须知：〔1〕远离火种、明火和热源。

〔2〕防止接触复原剂〔如胺类〕、酸、碱和重金属化合物〔如促进剂、金属皂等〕〔3〕请参照本产品的平安数据表〔MSDS〕。

贮存条件：保持包装密闭并处于良好通风状态下，最大贮存温度为30℃，防止和复原剂如胺类、酸、碱、重金属化合物〔促进剂及金属皂〕，严禁在库房内分装及取用。

贮存稳定性：按厂家提示的条件进行保存，产品在三个月内可保证出厂技术标准。

灭火：小的火灾需用干粉或二氧化碳灭火器灭火，同时用大量水喷洒，防止再燃。

大火需在平安距离之外用大量水喷射DTBP(引发剂A)〔TPA〕化学名过氧化二叔丁基CAS-No 110-05-4C 8H18O2=14•平安数据闪点………………开口18℃、闭口12℃自加速分解温度(SADT) ………………80℃报警温度(Tem) ..............................75℃联合国编号(UN-No) (3107)中国危险化学品编号(CN-No) (52026)•理化特性状态………………………………………液态比重(折光指数(熔点 (40)沸点………………………………………111℃理论活性氧含量…………………………10.94%•主要质量指标外观…………………………浅黄色透明液体含量…………………………Min.98.5%Fe…………………………Max.0.0003%二叔丁基过氧化物〔DTBP〕98%MIN化学名：过氧化二叔丁基Cas NO. 110-05-4结构式：用途：DTBP为挥发性、微黄色透明液体，是一种二烷基有机过氧化物。

1产品安全信息说明书1. 产品识别品名：ENDUR ®异戊二烯弹性体产品(含 A714, A731, A732, A733, A734, A746, A7413, A7415, A7512)HMIS 分级：H 1 F 1 R 0用途：Floats制表日期：04/05/2011公司/进行识别：Rogers Corporation One Technology Drive P.O. Box 188Rogers, CT 06263-0188 Phone: 001-860-774-9605 Fax: 001-860-779-5778Email:******************************化学品运输紧急应变中心： 800-424-9300 (美国& 加拿大)703-527-3887 (国际– 对方付费电话)2. 危害识别材料分类： NE 标签要求： NE过度暴露效应： 会引起暂时性眼睛刺激。

对敏感个体可能会引起皮肤刺激。

研磨或切割时会引起鼻咽喉刺激、头晕和头痛。

吸入： 移至空气新鲜处，并寻求医疗救助。

眼睛接触： 用大量清水冲洗眼睛并寻求医疗救助。

皮肤接触： 用肥皂和清水彻底洗净。

食入： 不是可能的暴露途径。

请寻求医疗救助。

慢性： NE3 成分信息化学品名称 CAS 号欧洲现有商业化学物质名录 /欧洲新化学物质名录含量（%） OSHA 容许接触限值 阈限值欧盟分类氧化锌 1314-13-2 <15 5 mg/m 3 （粉尘） 2 mg/m 3（粉尘） 3 mg/m 3（粉尘） 二氧化硅 63231-67-4<105 mg/m 3 5 mg/m 3 5 mg/m 3硫磺7704-34-9<15 mg/m 3 (可吸入粉尘)5 mg/m 3(可吸入粉尘)NE该材料是根据20CFR1910.1200规定说生产，因此无危害沟通标准。

在通常使用情况下该材料不释放化学物，不会导致有害化学物暴露，因此不需物质安全数据说明书。

橡胶常用的材料对应缩写和材质化学名称（二）防老剂：BHT：2.6.二.第二丁基.对.甲酚;抗氧化剂,防老剂,安定剂. MMBI-70：甲基氢基苯并咪唑。

浅色用非污染性防老剂.M3210助剂：2.2.亚甲基.双(4-甲基.6.第三丁基.间.甲酚)100%.2-3PHRTINUVINP抗紫外线剂.2.(2H-苯并三唑-2-基)对甲酚G3888防雾剂:微晶蜡,混合蜡,抗臭氧.MB-2防老剂:甲基-2-氢硫基苯并咪唑.浅色用非污染性防老剂. TINUVIN770DF:抗紫外线剂防老剂A：N-苯基-a-萘胺防老剂OD：辛基化二苯胺防老剂DED：N，N’-二苯基乙二胺防老剂DDM：对，对’二氨基二苯胺防老剂KY-405：4，4’双（a,a-二甲基苄基）二苯胺防老剂KY-124：2，2，4-三甲基-1，2-二氢化喹啉聚合体防老剂BLE：丙酮和二苯胺高温反应产物防老剂264：2，6-二叔丁基-4-甲基苯酚PDBP：对叔丁基苯酚防老剂1010：季戊四醇酯防老剂2246-S:2,2'-硫代双（4-甲基-6-叔丁基苯酚）防老剂D：N’-二苯基-B萘胺防老剂DNP：N，N’-二（B-萘基）对苯二胺防老剂NAPM：N-（4-苯胺基苯基）甲基丙烯酰胺防老剂DPD：N，N’-二苯基丙二胺PA-65：聚亚甲基聚苯胺。

防老剂RD：2，2，4-三甲基-1，2-二氢化喹啉PTMTQ：6-苯基-2，2，4-三甲基-1，2-二氢化喹啉防老剂APN：丙酮和苯基-B萘胺低温反应产物MTBP：3-甲基-6-叔丁基苯酚防老剂SP：苯乙烯化苯酚防老剂1076：3-（3，5-二叔丁基-4-氢基苯基）丙酸十八酯BTH：4，4’-硫代双（3-甲基-6-叔丁基苯酚）防老剂2246：2，2，-亚甲基双（4-甲基-6-叔丁基苯酚）防老剂WSP：2，2，-亚甲基双（4-甲基-a-甲基环已基）苯酚抗氧剂3114：三（3，5-二叔丁基-4-氢基苄基异氰尿酸酯）防老剂NBC：二硫代胺基甲酸镍抗氧剂1222：3，5’-二叔丁基-4-氢基苄基磷酸二乙酯防老剂4010：环已基-N’-苯基对苯二胺防老剂4010NA：N-异丙基-N’-苯基对苯二胺防老剂4020：N-(1,3-二甲基丁基)-N’-苯基对苯二胺防老剂H：N，N’-二苯基对苯二胺UV-531：2-氢基-4-正辛氧基二苯甲酮UV-9：2-氢基-4-甲氧基二苯甲酮GW-540：三-（1，2，2，6，6-五甲基哌啶基）-4-亚磷酸酯防老剂425：2，2’-亚甲基双（4-乙基-6-叔丁基酚）抗氧剂330：1，3，5-三甲基-2，4，6-三（3，5-二叔丁基-4-氢基苄基）苯防老剂MB：2-硫醇基苯并噻唑防老剂MBZ：2-硫醇基苯并噻唑锌盐防老剂TNP：三（壬基苯基）亚磷酸酯防老剂PCD：聚碳化二亚胺防老剂CD：碳化二亚胺防老剂AW：6-乙氧基-2，2，4-三甲基-1，2-二氢化喹啉防老剂CEA：N-环已基对乙氧基苯胺TBS：水扬酸对叔丁基苯酯UV-P：2-（2-氢基-5-甲基苯基）苯并三唑促进剂MBT-80:氢硫基噻唑。

第46卷总第399期·3·热塑性动态硫化硅橡胶的制备及其性能研究师文博1，宋斌2，朱旭1，栾安博1，刘超栋1(1．广东省石油与精细化工研究院，广东广州510665；2．广东金柏新材科技有限公司，广东广州511330)Preparation and Properties of Thermoplastic Dynamic Vulcanized Silicone RubberShi Wenbo1,Song Bin2,Zhu Xu1,Luan Anbo1,Liu Chaodong1(1.Guangdong Institute of Petroleum and Fine Chemical Industry,Guangzhou510665；2.Guangdong Jinbai New Material Technology Co.,Ltd.,Guangzhou511330,China)Abstract:Thermoplastic dynamic vulcanized silicone rubber TPSIV based on silicone rubber and TPU was prepared by internal mixer and twin screw extrusion. The mechanical properties of TPSIV prepared by different rubber-plastic ratio,compatibilizer addition,crosslinking agent addition,catalyst addition and twin screw extrusion process during dynamic vulcanization were studied.Finally,the optimum rubber-plastic ratio for TPSIV preparation is less than or equal to5︰5,the compatibilizer dosage is5phr,the crosslinking agent dosage is1phr,and the catalyst dosage is0.5phr.The optimum dynamic vulcanization process of TPSIV is temperature180C and speed300r/min.Keywords:dynamic vulcanization；thermoplastic silicone rubber；polyurethane；mechanical properties热塑性动态硫化橡胶(TPV)是一种新型的高分子材料，其在常温下表现出橡胶的弹性性能，而在高温时又表现出类似塑料的可塑性[1]。

高性能有机硅灌封胶的制备与性能研究黄安民，朱伟，符玄，颜渊巍，娄建坤（株洲时代新材料科技股份有限公司，湖南株洲412007）摘要：以端乙烯基硅油（1 000 mPa·s）和侧乙烯基硅油（500 mPa·s）复配为基体树脂，含氢硅油为固化剂，乙烯基硅烷偶联剂为增黏剂，乙烯基MQ树脂和气相白炭黑为补强材料，氢氧化镁和硅系阻燃剂（FCA-107）为阻燃填料，成功制备了一款具有无卤阻燃特性及优异力学性能和电气绝缘性能的有机硅灌封胶，并研究了硅油复配比例、各填料添加量对有机硅灌封胶性能的影响。

结果表明：当端乙烯基硅油与侧乙烯基硅油的复配比例为5∶5，乙烯基硅烷偶联剂质量分数为3%，气相白炭黑质量分数为4%，乙烯基MQ树脂质量分数为30%，复配阻燃剂质量分数为20%时，有机硅灌封胶的综合性能达到最佳，其混合黏度为1 842 mPa·s，拉伸强度为2.83 MPa，断裂伸长率为51.3%，拉伸剪切强度为2.12 MPa，阻燃性能（UL 94）达到V-0级，电气强度达到24.3 kV/mm，体积电阻率为3.8×1015Ω·cm，制备的有机硅灌封胶可以满足电子元器件的发展要求。

关键词：有机硅灌封胶；低黏度；阻燃；力学性能；电气绝缘性能中图分类号：TM215 DOI:10.16790/ki.1009-9239.im.2024.04.008Preparation and properties of high-performance organsilicone encapsulant HUANG Anming, ZHU Wei, FU Xuan, YAN Yuanwei, LOU Jiankun(Zhuzhou Times New Material Technology Co., Ltd., Zhuzhou 412007, China)Abstract: A high-performance organsilicone encapsulant was prepared with vinyl silicone oil interchange as base polymer, hydrogen-containing silicone oil as crosslinker agent, fumed silica and MQ silicone resin as reinfocing materials, magnesium hydroxide and FCA107 as flame-retardant filler. The effects of the ratio of between Vi-PDMS and Vi-PMVS and filler content on the properties of organsilicone encapsulant were discussed. The results show that when the ratio of between Vi-PDMS and Vi-PMVS is 5:5, the mass fraction of vinyl silane coupling agent is 4%, the mass fraction of MQ silicone resin is 30%, the mass fraction of compound flame retardant is 20%, the organsilicone encapsulant has optimum comprehensive performance. The mixed viscosity is 1 842 mPa·s, the tensile strength is 2.83 MPa, the elongation at break is 51.3%, the shear strength is 2.12 MPa, the flammability rating is UL 94 V-0, the dielectric strength is 24.3 kV/mm, and the volume resistivity is 3.8×1015Ω·cm. The prepared organsilicone encapsulant could satisfy the development demands of electronic components.Key words: organsilicone encapsulant; low viscosity; flame retardant; mechanical properties; electrical insulation performance0　引言随着电子元器件向着高端化、精细化和智能化的方向发展，对有机硅灌封胶的阻燃性能、力学性能和电气绝缘等性能的要求不断提升。

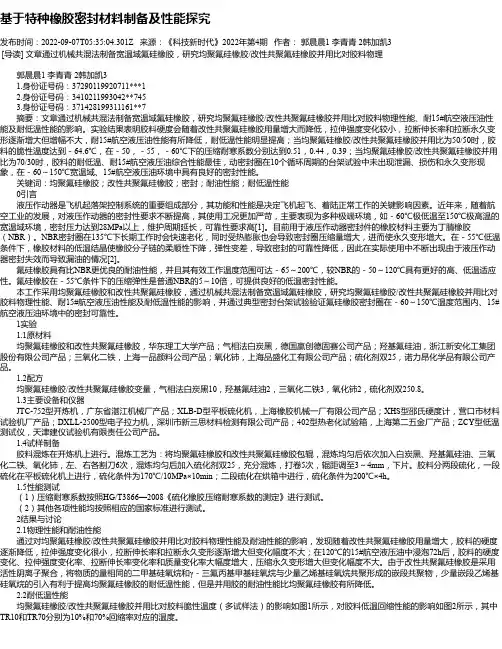

基于特种橡胶密封材料制备及性能探究发布时间：2022-09-07T05:35:04.301Z 来源：《科技新时代》2022年第4期作者：郭晨晨1 李青青 2韩加凯3[导读] 文章通过机械共混法制备宽温域氟硅橡胶，研究均聚氟硅橡胶/改性共聚氟硅橡胶并用比对胶料物理郭晨晨1 李青青 2韩加凯31.身份证号码：37290119920711***12.身份证号码：3410211993042**7453.身份证号码：371428199311161**7摘要：文章通过机械共混法制备宽温域氟硅橡胶，研究均聚氟硅橡胶/改性共聚氟硅橡胶并用比对胶料物理性能、耐15#航空液压油性能及耐低温性能的影响。

实验结果表明胶料硬度会随着改性共聚氟硅橡胶用量增大而降低，拉伸强度变化较小，拉断伸长率和拉断永久变形逐渐增大但增幅不大，耐15#航空液压油性能有所降低，耐低温性能明显提高；当均聚氟硅橡胶/改性共聚氟硅橡胶并用比为50/50时，胶料的脆性温度达到－64.6℃，在－50，－55，－60℃下的压缩耐寒系数分别达到0.51，0.44，0.39；当均聚氟硅橡胶/改性共聚氟硅橡胶并用比为70/30时，胶料的耐低温、耐15#航空液压油综合性能最佳，动密封圈在10个循环周期的台架试验中未出现泄漏、损伤和永久变形现象，在－60～150℃宽温域、15#航空液压油环境中具有良好的密封性能。

关键词：均聚氟硅橡胶；改性共聚氟硅橡胶；密封；耐油性能；耐低温性能0引言液压作动器是飞机起落架控制系统的重要组成部分，其功能和性能是决定飞机起飞、着陆正常工作的关键影响因素。

近年来，随着航空工业的发展，对液压作动器的密封性要求不断提高，其使用工况更加严苛，主要表现为多种极端环境，如－60℃极低温至150℃极高温的宽温域环境，密封压力达到28MPa以上，维护周期延长，可靠性要求高[1]。

目前用于液压作动器密封件的橡胶材料主要为丁腈橡胶（NBR）。

NBR密封圈在135℃下长期工作时会快速老化，同时受热膨胀也会导致密封圈压缩量增大，进而使永久变形增大。

SS-5061(有需要看分享者)低比重的灌封胶Low Specific Gravity Encapsulant Gel产品描述Product DescriptionSS-5061是一种混合比为1:1的双组分室温固化的弹性硅橡胶。

它适用于对硅胶产品有低比重要求的情形。

经室温下1小时固化，或于150℃下15分钟内固化后，所形成的弹性体可抵御气候、臭氧、潮湿、紫外线、高温。

SS-5061 is a room temperature curing silicone RTV gel developed for applications requiring a low specific gravity silicone gel product. SS-5061 is a two part, 1:1 mix ratio silicone. Room temperature mixing of SS-5061 results in a cure time of 1 hour. SS-5061 can also be heat cured at 150C to yield a cure time of less than 15 minutes. When cured, the elastomer resists weathering, ozone, moisture, UV and high temperatures. 产品特点Product Features ►加成固化Addition cure liquid►优异的模压性能，可敷形于塑料、金属和玻璃材质Excellent moldability and conformation to plastic, metal and glass parts►混合比1:1，使用方便Convenient 1:1 mix ratio典型应用Typical Applications►电子元件减振、隔震或隔热Electronic component vibration, shock and thermal insulation►灌封Potting and encapsulation►防尘、防潮Dust and moisture protection►电绝缘Dielectric insulation颜色：浅蓝色（可根据需求定制为其他颜色）Color: Light blue(Custom colors available upon request)固化机理Chemical cure system铂催化下的加成固化反应Platinum catalyzed, addition Cure System混合说明Mixing Instructions最佳混合方式是手工按体积比1:1混合并进行脱气处理。
