新人教版(春)物理第12章第1节：杠杆(2)杠杆作图专题

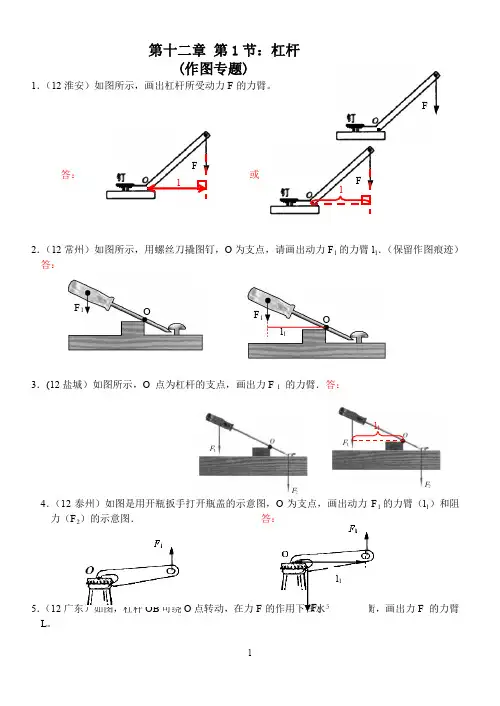

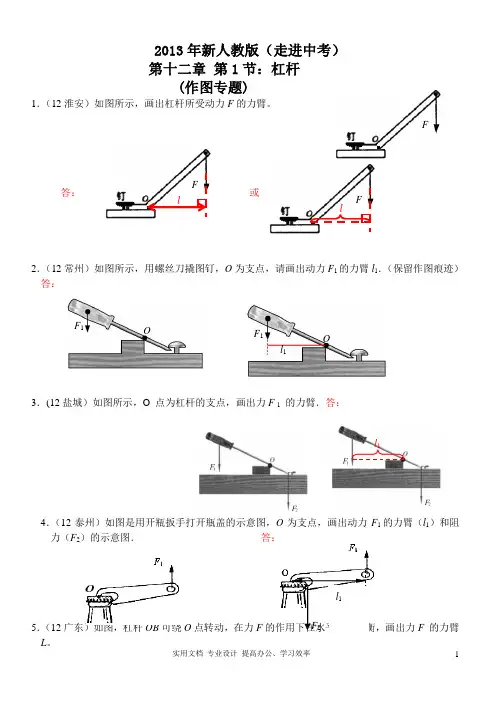

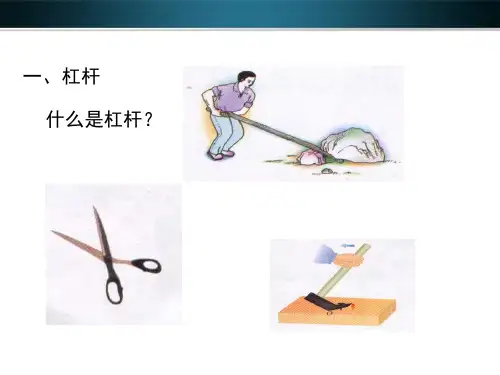

l 1 2013年新人教版（走进中考） 第十二章 第1节：杠杆(作图专题)1．（12淮安）如图所示，画出杠杆所受动力F 的力臂。

答：或2．（12常州）如图所示，用螺丝刀撬图钉，O 为支点，请画出动力F 1的力臂l 1．（保留作图痕迹） 答：3．(12盐城）如图所示，O 点为杠杆的支点，画出力F 1 的力臂．答：4．（12泰州）如图是用开瓶扳手打开瓶盖的示意图，O 为支点，画出动力F 1的力臂（l 1）和阻力（F 2）的示意图． 答：5．（12广东）如图，杠杆OB 可绕O 点转动，在力F 的作用下在水平位置平衡，画出力F 的力臂L 。

答：如图F 2l 1O F 1 l 1 O F 1 F lF lFFOFOl 0F 2F1OL 16．（12来宾）如图所示，请画出力F 的力臂l 0答： 7．（12成都）在图中：①标出支点O 的位置；②画出作用在撬棍上的力F 1的力臂。

答：8．（12娄底）如图所示为钓鱼竿钓鱼时的示意图，O 为支点，F 1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F 2的力臂L 2；答：9．（12荆州）如图所示为钓鱼竿钓鱼的示意图。

O 为支点，A 为手握鱼竿的作用点，请在图中画出鱼线对钓鱼竿拉力F 2的力臂，最小的动力F 1及其力臂。

答： 10．（12梅州、河源）如图所示，F 2F 1粗细均匀的棒一端搁在地上，另一端与支点O连接。

试作出地面对棒的支持力的力臂L和棒所受重力G的示意图。

答：11．（12菏泽）如图所示，用裁纸刀裁纸。

加在裁纸刀上的动力为F，支点在O点，请在图中画出其对应的动力臂L。

答：12．（12兰州）如图所示的裁纸刀，O为支点，画出动力F的力臂L。

答：如图13．（12绥化）如图所示，请画出F的力臂L答：14．（12哈尔滨）如图，工人用撬棍撬起石块，O为支点。

(1)画出阻力F2的力臂L2。

(2)画出工人在A 点施加的最小动力F1的示意图。

答：15．（12三明）请按要求完成下列作图：（3）在图中画出力F1的力臂l1。

答：16．（12滨州）滨州黄河大桥如图甲所示。

若将大桥斜拉部分的一半简化成图乙所示的杠杆模型，其中O点为支点，P为桥面部分的重心，请在图乙中画出拉索对桥面拉力F的力臂l和桥面所受重力G。

F LFlF1l1L答：17．（12东营）东营地区油气资源丰富，右图为我市的标志性机械“提油机”。

提油机的旋转臂实质上是一根杠杆，其支点为O ，请在图中画出力F 的力臂L 。

答：18．（12广安）如图乙所示，为了让杠杆静止在图中位置，请画出在A 点所施加的最小动力F 及其力臂L 。

19．（12盘锦）请在图中画出动力F l 的力臂以及作用于B 点的阻力F 2的示意图答：20．（12咸宁）如下图所示为两位同学在玩翘翘板，他们对板的作用力分别为F 1和F 2，请在图中画出F 1的力臂L 1和F 2的力臂L 2。

答：21．（12昆明）请在图中画出力F 对支点O 的力臂，并用L 表示。

BO AF 1BOAF 1l 1F 2OPF GlOPF甲乙F 1F 2F 1F 2L 1L 2A G乙O FO F L F A G乙答： 22．（12宁德）在图中作出物体M 所受重力的示意图，并作出以O 为支点，力F 的力臂．答：23．（12遵义）如图所示，为用核桃钳夹核桃时的情景，请在图中画出动力F 的力臂l 。

答：24．（12大连）如图是活塞式抽水机的示意图。

其手柄相当于一个杠杆，O 是支点。

请画出阻力F2对支点O 的力臂l2；并画出在a 点施加的最小动力F1的示意图。

答：25．（12本溪）请画出图中杠杆的示意图．答：26．（12本溪）如图所示AOB 是以O 为固定点悬挂在墙壁上的支架（重力忽略不计），在B 端吊一盏电灯．若以O 为支点，F 2是墙壁对支架的阻力，请画出动力F 1的示意图、动力F 1O l 2l 1F 1F 2Ol 1FOFOF MOFMGlFOL F O的力臂及阻力F 2的力臂．答：27．（12广州）以O 为支点质量忽略不计的杠杆挂上10N 重物A ，杠杆同时还受另一个大小与F A 不等、竖直向上的力F B 作用，处于平衡．在图中画出（1）F A 的力臂l A ；（2）F B 的示意图并标示它的大小．答：28．（12朝阳）小军用钉锤拔钉子的情景如图所示。

①作出钉锤受到的重力和支持力的示意图。

②作出小军拔铁钉时最小力的示意图。

答： 29．（12宜宾）如图所示是利用杠杆撬起一质材均匀的球形石头的情景，O 是支点。

请在图中画出石头的重力示意图以及重力和力F 的力臂并分别用字母L1和L2表示。

答：BO A墙F 2F 1BO A 墙F 2l 1l 2 F 1GL 1 L 2G F 支F 1F B =5N l A 0AF A =10N0 A F A =10N瓜子30．（12茂名）如图所示，重为G 的物体放在水平面上，用力F 使其翻转，请画出物体重力示意图和力F 的力臂。

答：31．（12凉山）在图中，O 为支点，画出使杠杆保持平衡的最小力F （保留作图痕迹）。

答：32．（12赤峰）如图所示，人要顺时针翻转木箱，请画出用力最小时力臂的大小。

答：33．（12抚顺）小童在干果店发现一个新奇的东西（如图甲），问营业员才知道原来是瓜子钳子，教物理的妈妈告诉他，这是省力杠杆。

图乙是它的示意图，其中O 为支点，请画出动力F 1的力臂L 1及作用在B 点的阻力F 2的大致方向。

甲 乙 答： 34．（12丹东）某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO 可绕O 点转动，在图中画出ABO 所受阻力F2的示意图，并画出动力臂l1和阻力臂l2． 答：如图ABOFABF 2l 2l 1AF 1 ABOF 1 FlFGL F AO B G A O BG（甲）35．（11天水）如图所示，硬质杠杆AOB上挂一重物G，O为支点。

请你在杠杆AOB上作出使重物在图示位置静止时的最小力F及其力臂l。

如图36．（11遵义）（1）如图所示，是拉杆式旅行箱的示意图，使用时它相当于一个杠杆，支点为O点，箱内质量分布均匀，拉杆质量不计。

请在图中画出阻力F2的示意图以及F2的力臂L2，并画出抬起拉杆时的最小力F1的示意图。

图略37．（11淮安）（2）如图所示，画出动力F的力臂。

答：如图38．（11无锡）如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴(支点)，右图为单侧钳柄及相连部分示意图．请在图中画出出钢丝钳剪钢丝时的动力臂L1，和阻力F2，答：如图38．（11清远）画出图中力F的力臂并用字母L标明．答：如图，39．（11兰州）如图所示的是汽车液压刹车装置的一部分。

该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂L1。

答：如图40．（11衢州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，请完成下列问题：（1）在图中画出鱼线对钓鱼竿拉力F2的力臂l2；（2）钓鱼竿属于________杠杆(选填“省力”、“费力”或“等臂”)。

答：（1）(见右图所示) （2）费力41．（11南平）下图是钓鱼竿钓鱼的示意图，O为支点，F1是手对鱼竿的作用力，请画出：（1）F1的力臂；（2）鱼受到重力的示意图。

答：如图42．（11铜仁）在B图中画出力F1的力臂和力臂L2对应的力F2。

答：如图43．（11宁德真题）如图为一种拉杆式旅行箱示意图，请画出箱子所受重力的示意图和拉力F的力臂L。

答：图略44．（11柳州）如图，画出人对杠杆作用力F的力臂L和物体A所受重力G的示意图。

答：如图45．（11阜新）如图：这是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力。

请在图中画出阻力F2的力臂l2及作用在A点的最小动力F1的示意图。

答：如图46．（11南京）画出图中F1的力臂l1，并在A点画出阻力F2的示意图。

答：如图47．（11辽阳）如图，杠杆处于平衡状态，Ｏ为支点，A为动力作用点，B为阻力作用点。

请在图中画出阻力Ｆ2的力臂ｌ2，以及作用在A点的最小动力Ｆ1的示意图。

答：图略48．（11聊城）请在图中画出力F的力臂和物体所受重力的示意图。

答：如图49．（11大连）如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O’是箱体的重心。

以O为支点，画出力F的力臂和箱体所受重力的示意图。

答：如图50．（11达州）如图是列车上售食品的手推车，当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂。

答：如图51．（11茂名）如图所示，可绕O点转动的质量均匀的金属杆OA，在力F的作用下静止水平位置，请画出金属杆重力G的示意图和力F的力臂。

答：如图52．（11宜宾）如图是利用杠杆吊起重物的情景，O是支点。

请在图中画出重物G的重力示意图以及重力和力F的力臂，并用字母L1和L2表示。

答：如图53．（11锦州）如图是液压汽车起重机的示意图，O为支点，F1为动力，B为阻力作用点。

试画出动力F1的力臂l1以及作用在吊臂上的阻力F2的示意图。

答：图略54．（11德阳）如图所示，轻质硬棒OB可绕O点转动，在A处挂上一个重物G后，在B点施加一个力F，使硬棒静止于图示位置，画出F1的力臂l1，及F2的力臂l2。

答：55．（11·崇左）如图所示是安装在小区进出口的栏杆示意图，O为栏杆的转动轴，请在图中画出此时压力F的力臂L l和栏杆重力G的力臂L 2。

答：如图 56．（11怀化）根据要求作图：（1）如图所示，是一个杠杆示意图，图中O 是支点，F 1为动力，L 1为动力臂，F 2为阻力。

请画出阻力臂L 2。

答：如图57．（11湘潭）如图所示，质量不计的轻杆长1m ，点挂有重力为10N 的重物，点的动力为5N ，方向与轻杆垂直，物体均处于静止状态。

则该装置的阻力臂= __ ___m 。

请画出物体所受重力的图示和阻力臂。

答：0.5 作图如图58．（11岳阳）②如图所示，轻质杠杠的支点为O ，请画出物块G 重力的示意图和力F 的力臂。

答：如图59．（11张家界）下图是一种门锁把手的示意图。

O 点是把手的转轴，请画出作用力F 的力臂L 。

答： 或 60．（11雅安如图所示，杠杆在水平位置平衡，货物A 重200N ，在图中画出货物A 所受重力的示意图及拉力F 对支点O 的力臂。

OOFLO F L答：画出重力示意图（1分），正确画出力臂（2分）图略61．（11盘锦）杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F 1与阻力F 2的示意图，并画出动力F 1的力臂L 1。

（设吊桥质地均匀）答：如图62．（11抚顺、铁岭）如图甲将伞撑开时，伞的每条骨架都可近似看成一个杠杆，乙图是其中一条骨架的示意图，伞面对骨架的压力为阻力F 2，支点为O ，请你在乙图中画出撑杆AB 对骨架的动力F 1的大致方向、动力臂L 1及阻力臂L 2。
