特斯拉四驱的基本结构和工作原理特斯拉四驱的基本结构和工作原理可以分为两个部分来解释：动力系统和控制系统。
动力系统是指车辆的驱动力来源，特斯拉四驱的动力系统包括两个电动机，分别安装在前轴和后轴上。
每个电动机都可以独立控制，从而实现前后轮的独立驱动。
这个设计的好处是可以更加精确地控制每个轮胎的动力输出，提高车辆的操控性和稳定性。
此外，两个电动机之间采用了电控差速器，可以根据路况和驾驶需求智能调配驱动力。
当遇到低摩擦路面时，控制系统会自动增加前轮驱动力，提高抓地力和牵引力，确保车辆的稳定性。
另外，特斯拉四驱车型还采用了一组锂离子电池组作为动力源，这个电池组位于车辆的底盘中央，由多个电池模块组成。
电池组通过电线连接到电动机，提供所需的电能。
特斯拉的电池组具有高能量密度和长续航里程，为车辆提供了足够的动力。
除了动力系统，控制系统也是特斯拉四驱的重要组成部分。
特斯拉采用了先进的电子控制系统来实现四驱的高性能和高效能。
控制系统包括了电机控制单元（MCU）、车辆动态控制系统（VDCC）和车辆稳定性控制系统（VSC）。
MCU 负责电机的控制和管理，根据驾驶员的输入控制电机的驱动力和制动力。
VDCC 负责实时监测车辆的行驶状态和路况，根据情况智能调节驱动力分配。
VSC则负责检测车辆的横向姿态和滑动情况，通过智能控制轮胎制动力和驱动力的分配，提高车辆的稳定性和操控性。
总结一下，特斯拉四驱的基本结构和工作原理如下：两个独立控制的电动机，一个先进的电子控制系统，以及一组高能量密度的锂离子电池组。
通过这些组成部分的相互配合和协调工作，特斯拉四驱车型可以实现精确的驱动力分配和高效能的动力输出，提高车辆的操控性、稳定性和驾驶安全性。
这些特点使得特斯拉四驱车型成为当今市场上颇受欢迎的汽车之一。
四驱系列（一）：四驱系统的分类我们知道，车厂通常会将自己最骄傲的技术贴在汽车的屁股上，就像以前常见的“ABS”、“ESP”及现在比亚迪的“4.9s”一样。
而我们经常可以在宝马的屁股上看到“xDrive”、奔驰的屁股上看到“4MATIC”、奥迪的屁股上看到“Quattro”，这分别代表了BBA三家各自的四驱技术。
由此可见，四驱是一项非常有技术难度的，可以一定程度上代表车厂研发能力的技术。
一、四驱的定义及分类传统意义上的四驱系统，一般是指将发动机动力传递给四个车轮的传动装置，属于传动系统的一部分。
四驱系统最初安装在卡车和具有越野性能的特殊用途车辆上可用于牵引和运载重物，也能够在包括爬坡在内的任何地形上无障碍地驾驶。
在越野环境下工作时，四轮驱动车通常在低摩擦系数路面上以低速驱动，如灰土地、泥泞地、沙砾地、沙地、冰雪路以及上下坡，汽车能转过障碍物或困难路况倍描述为“机动性”。
除机动性外，四驱系统开发时还需考虑越野路况及正常工况时的操纵稳定性。
随着新能源技术的不断发展，能够实现四轮驱动的技术路径越来越多，四驱系统已逐步超越传动装置这个概念。
目前来说，可以认为能使四个车轮均产生驱动扭矩的系统都可以成为四驱系统。
而根据动力源形式、动力源数量、传动装置结构等因素，可以将四驱系统做如下分类：图 1 四驱系统分类二、机械四驱机械四驱通常匹配传统燃油车（也可匹配新能源车），可分为分时四驱、全时四驱、适时四驱三大类，每类系统具备各自特征和工作模式：1）分时四驱分时四驱系统通常应用在卡车/SUV车上，常见结构如图2所示，核心部件为分动器。
图2 分时四驱系统分时四驱系统通常具备若干不同操作挡位（高挡位、低挡位和空挡位）和模式（两轮和四轮），司机可选择2H、4H、4L和空挡位。
在铺装、干燥路面行驶时，通常使用2H模式。
在2H模式下，仅驱动一个车桥（两轮驱动）。
当需要额外驱动时，如在冰雪路况下行驶，或在相对平坦路面并无特别异常的越野路况下行驶，可选择4H模式。
四驱工作原理
四驱工作原理是通过将动力分配到四个车轮上来提供更好的牵引力和操控性能。
通常情况下，汽车的动力只传递到两个后轮上，这种传动方式称为后驱。
而四驱则可以将动力分配到前轮和后轮上，从而实现更好的路面抓地力。
四驱系统通常由以下几个主要组成部分构成：
传动系统：四驱车通常配备了多个传动系统，包括传统的前置发动机和变速器以及前后差速器。
传动系统的设计和配置因车型而异。
驱动方式：四驱车通常有两种驱动方式，分别是全时四驱和分时四驱。
全时四驱意味着四个车轮总是接收到动力，而分时四驱则是根据需要在两个驱动系统之间转换。
差速器：四驱车通常配备了前后差速器，通过控制差速器的工作方式，可以实现动力的分配。
当一个车轮失去抓地力时，差速器会自动将动力转移到另一个具有抓地力的车轮上。
传感器和控制单元：现代四驱系统通常配备了传感器和控制单元，用于监测车辆的行驶状况并根据需要调整动力分配。
这些传感器可以感知车轮的转速、方向和抓地力等参数，然后通过控制单元调整动力分配。
总结起来，四驱工作原理依赖于传动系统、驱动方式、差速器以及传感器和控制单元的配合。
通过这些部件的协同工作，四
驱可以提供更好的牵引力和操控性能，适应各种路况和驾驶需求。

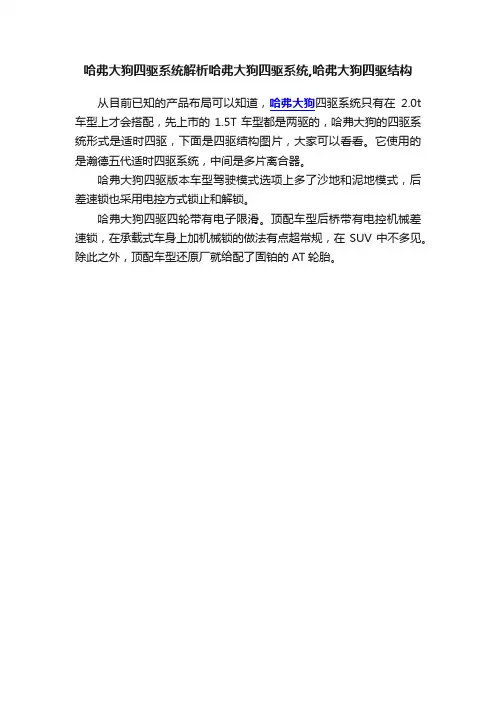

哈弗大狗四驱系统解析哈弗大狗四驱系统,哈弗大狗四驱结构
从目前已知的产品布局可以知道，哈弗大狗四驱系统只有在2.0t 车型上才会搭配，先上市的1.5T车型都是两驱的，哈弗大狗的四驱系统形式是适时四驱，下面是四驱结构图片，大家可以看看。
它使用的是瀚德五代适时四驱系统，中间是多片离合器。
哈弗大狗四驱版本车型驾驶模式选项上多了沙地和泥地模式，后差速锁也采用电控方式锁止和解锁。
哈弗大狗四驱四轮带有电子限滑。
顶配车型后桥带有电控机械差速锁，在承载式车身上加机械锁的做法有点超常规，在SUV中不多见。
除此之外，顶配车型还原厂就给配了固铂的AT轮胎。
四轮驱动系统的结构特点及故障检修众所周知，汽车驱动轮产生的牵引力受到地面附着性能的影响，并且与车重的大小成正比。
为了改善汽车的操纵性能，特别是为了提高车辆在低摩擦系数路面行驶时的动力性和稳定性，许多汽车采纳了四轮驱动（4WD）系统。
四轮驱动系统能够把发动机的动力有效地分配在4个车轮上，配合托森（Torsen）机械式等ZY差速器，确保4个轮胎都能有效抓地，使车辆具有优良的越野性能，并且在高速行驶时也可以保持良好的稳定性和安静性。
一、结构特点1 四轮驱动系统的组成四轮驱动汽车的传动系统由离合器、变速器、传动轴、分动器、前万向传动装置、前驱动桥（前差速器）、后万向传动装置以及后驱动桥（后差速器）等部件组成（图1）。
美规四轮驱动汽车的差速器分为3种结构形式，一种是黏滞耦合器式ZY差速器，一般配6挡手动变速器；一种是扭矩分流传递耦合器装置，一般配CVT无级变速器；还有一种是通过电子操纵的液压离合器传递扭矩调节的行星齿轮ZY差速器，一般配3.6L发动机和5挡自动变速器。
黏性联轴差速器的优点在于，如果适当地变更内外板的形状、两板之间的间隔，适当地选择硅油的特性，可以使其扭矩分配特性非常柔和且连续，很适合前差速器的差动限制，多用于四轮驱动轿车和轻型SUV越野车。
2 四轮驱动装置的分类四轮驱动装置大致分为分时四轮驱动和全时四轮驱动2种形式（图2）。
分时四轮驱动汽车有一个缺点，就是在四轮驱动的状态下进出车库时，汽车会突然停顿，甚至发动机熄火，这是由分时四轮驱动系统前轮和后轮直接连接的结构引起的。
在汽车转弯时，前轮和后轮的转动情况存在差异，这种差异成为汽车运动的阻力，所以产生了汽车突然停顿的现象，因此转弯时需要切换到两轮驱动状态。
为了解决这个问题，设计了全时四轮驱动系统，它采纳了ZY差动齿轮，虽然前轮和后轮有转动差异，但仍能发出动力，所以进库时也可以保持四轮驱动状态。
3 四轮驱动系统的优缺点优点：在汽车转弯稳定性、直行稳定性、启动和加速性能、爬坡性能以及雪地等恶劣路面行驶时性能优越。
何为真正的全时四驱图解分动器结构如今，四驱车越来越多，四驱系统所采用的工作模式也有所不同。
但究竟什么是全时四驱（FULL-TIME 4WD），什么又是真正的全时四驱呢？让我们来探个究竟。
车辆是否是全时四驱完全取决于分动器的构造。
作为掌管车辆不同驱动状态的核心部分，可以说分动器在一定程度上决定了整车的性能。
分动器的内部结构要了解全时四驱，首先要知道什么是分时四驱（PART-TIME 4WD）。
分时四驱是最常见的四驱系统。
之所以叫分时四驱是因为它不能在附着力良好的路面上使用。
由于没有中央差速器，在转向时前后传动轴之间产生的转速差就只能由某一个轮胎打滑来抵消掉。
而当路面附着力良好时，轮胎就很难打滑。
因此，如果在附着力良好的路面上是不能使用分时四驱的。
这也是分时四驱得名的原因。
在了解了分时四驱之后，再了解全时四驱就比较简单了。
全时四驱就是在分时四驱的基础上增加了中央差速器，使得前后传动轴之间的转速差得以顺利化解。
因此，它可以用于任何路面。
全时四驱也由此得名。
在全时四驱的基础上还演化出了恒时四驱（分动器不带2驱模式）。
恒时四驱采用的是智能型分动器，这种分动器可以根据需要输出不同的驱动力至前桥。
好的智能型分动器可以实现0－100％的动力输出变化。
但是还有一点不得不说，就是某些厂家宣传的所谓全时四驱或恒时四驱。
真正的全时四驱或恒时四驱是时时刻刻都有驱动力向前驱动系统输出的，而那些所谓的全时四驱或恒时四驱系统则使用的是黏性耦合器式分动器结构。
这种分动器在正常情况下是不向前驱动系统输出动力的，只有当需要时（爬坡或后轮打滑）才向前驱动系统输出动力。
如果从这个角度来讲，或者严格意义上来说，这是不能算作全时四驱系统的。

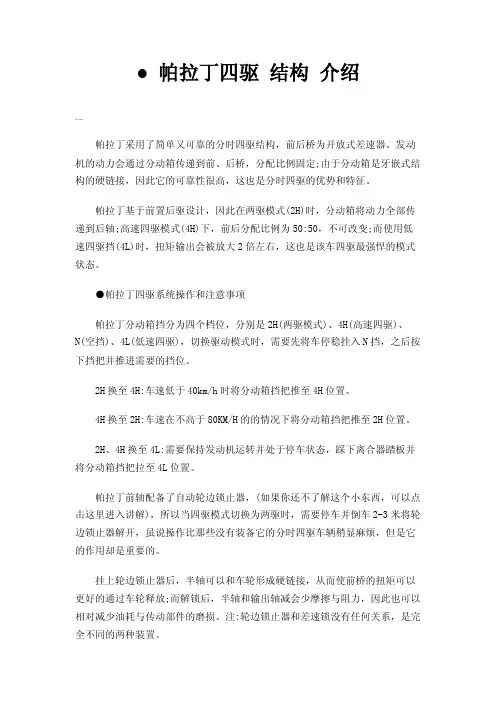

● 帕拉丁四驱结构介绍帕拉丁采用了简单又可靠的分时四驱结构，前后桥为开放式差速器。
发动机的动力会通过分动箱传递到前、后桥，分配比例固定;由于分动箱是牙嵌式结构的硬链接，因此它的可靠性很高，这也是分时四驱的优势和特征。
帕拉丁基于前置后驱设计，因此在两驱模式(2H)时，分动箱将动力全部传递到后轴;高速四驱模式(4H)下，前后分配比例为50:50，不可改变;而使用低速四驱挡(4L)时，扭矩输出会被放大2倍左右，这也是该车四驱最强悍的模式状态。
●帕拉丁四驱系统操作和注意事项帕拉丁分动箱挡分为四个档位，分别是2H(两驱模式)、4H(高速四驱)、N(空挡)、4L(低速四驱)，切换驱动模式时，需要先将车停稳挂入N挡，之后按下挡把并推进需要的挡位。
2H换至4H:车速低于40km/h时将分动箱挡把推至4H位置。
4H换至2H:车速在不高于80KM/H的的情况下将分动箱挡把推至2H位置。
2H、4H换至4L:需要保持发动机运转并处于停车状态，踩下离合器踏板并将分动箱挡把拉至4L位置。
帕拉丁前轴配备了自动轮边锁止器，(如果你还不了解这个小东西，可以点击这里进入讲解)，所以当四驱模式切换为两驱时，需要停车并倒车2-3米将轮边锁止器解开，虽说操作比那些没有装备它的分时四驱车辆稍显麻烦，但是它的作用却是重要的。
挂上轮边锁止器后，半轴可以和车轮形成硬链接，从而使前桥的扭矩可以更好的通过车轮释放;而解锁后，半轴和输出轴减会少摩擦与阻力，因此也可以相对减少油耗与传动部件的磨损。
注:轮边锁止器和差速锁没有任何关系，是完全不同的两种装置。
●其他特点帕拉丁的接近角、离去角分别为32度和26度，最小离地间隙220mm。
作为一款老牌硬派越野车，帕拉丁采用了非承载式车身，车身抗扭能力会比较强。
由于是皮卡平台出身，帕拉丁的后悬挂为钢板弹簧式，这种悬挂的结构简单，承载能力和耐用性都很强，但公路性能和乘坐舒适性方面就没优势了。
实际情况测试:●交叉轴测试1在这个项目里，我们将会通过两侧单边桥使帕拉丁的对角车轮处于悬空状态(即交叉轴状态)，以验证车辆的通过性。

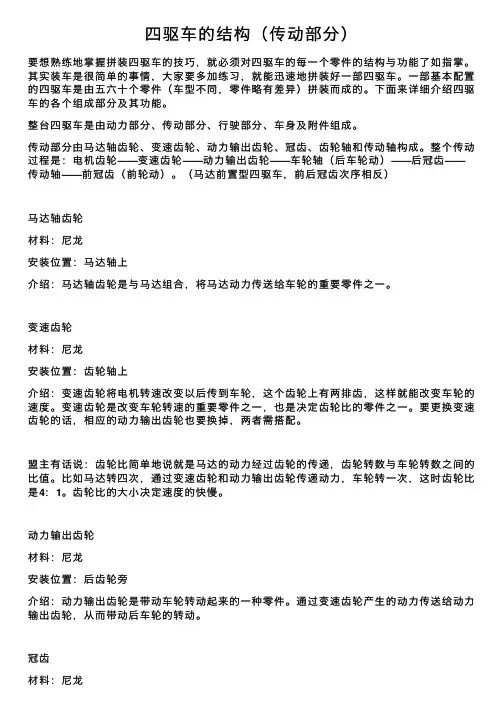

四驱车的结构（传动部分）要想熟练地掌握拼装四驱车的技巧，就必须对四驱车的每⼀个零件的结构与功能了如指掌。
其实装车是很简单的事情，⼤家要多加练习，就能迅速地拼装好⼀部四驱车。
⼀部基本配置的四驱车是由五六⼗个零件（车型不同，零件略有差异）拼装⽽成的。
下⾯来详细介绍四驱车的各个组成部分及其功能。
整台四驱车是由动⼒部分、传动部分、⾏驶部分、车⾝及附件组成。
传动部分由马达轴齿轮、变速齿轮、动⼒输出齿轮、冠齿、齿轮轴和传动轴构成。
整个传动过程是：电机齿轮——变速齿轮——动⼒输出齿轮——车轮轴（后车轮动）——后冠齿——传动轴——前冠齿（前轮动）。
（马达前置型四驱车，前后冠齿次序相反）马达轴齿轮材料：尼龙安装位置：马达轴上介绍：马达轴齿轮是与马达组合，将马达动⼒传送给车轮的重要零件之⼀。
变速齿轮材料：尼龙安装位置：齿轮轴上介绍：变速齿轮将电机转速改变以后传到车轮，这个齿轮上有两排齿，这样就能改变车轮的速度。
变速齿轮是改变车轮转速的重要零件之⼀，也是决定齿轮⽐的零件之⼀。
要更换变速齿轮的话，相应的动⼒输出齿轮也要换掉，两者需搭配。
盟主有话说：齿轮⽐简单地说就是马达的动⼒经过齿轮的传递，齿轮转数与车轮转数之间的⽐值。
⽐如马达转四次，通过变速齿轮和动⼒输出齿轮传递动⼒，车轮转⼀次，这时齿轮⽐是4：1。
齿轮⽐的⼤⼩决定速度的快慢。
动⼒输出齿轮材料：尼龙安装位置：后齿轮旁介绍：动⼒输出齿轮是带动车轮转动起来的⼀种零件。
通过变速齿轮产⽣的动⼒传送给动⼒输出齿轮，从⽽带动后车轮的转动。
冠齿材料：尼龙安装位置：前后车轮轴上介绍：冠齿是让四个车轮同时转动的主要零件之⼀。
底盘前后都要装⼀个。
（否则不可实现四轮驱动，传动轴将失去作⽤！）齿轮轴材料：⾦属安装位置：电机箱介绍：齿轮轴是⽤于⽀撑变速齿轮的。
传动轴材料：⾦属、尼龙介绍：传动轴由中轴和中轴两端的齿轮组成。
传动轴的总⽤是将后轮产⽣的动⼒同时传送给前轮。
传动轴的另⼀功能是使四轮达到平衡状态。
