工业机器人驱动方法和应用

工业机器人原理及应用实例一、工业机器人概念工业机器人是一种可以搬运物料、零件、工具或完成多种操作功能的专用机械装置；由计算机控制，是无人参与的自主自动化控制系统；他是可编程、具有柔性的自动化系统，可以允许进行人机联系。

可以通俗的理解为“机器人是技术系统的一种类别，它能以其动作复现人的动作和职能；它与传统的自动机的区别在于有更大的万能性和多目的用途，可以反复调整以执行不同的功能。

”二、组成结构工业机器人由主体、驱动系统和控制系统三个基本部分组成。

主体即机座和执行机构，包括臂部、腕部和手部，有的机器人还有行走机构。

大多数工业机器人有3～6个运动自由度，其中腕部通常有1～3个运动自由度；驱动系统包括动力装置和传动机构，用以使执行机构产生相应的动作；控制系统是按照输入的程序对驱动系统和执行机构发出指令信号，并进行控制。

三、分类工业机器人按臂部的运动形式分为四种。

直角坐标型的臂部可沿三个直角坐标移动；圆柱坐标型的臂部可作升降、回转和伸缩动作；球坐标型的臂部能回转、俯仰和伸缩；关节型的臂部有多个转动关节。

工业机器人按执行机构运动的控制机能，又可分点位型和连续轨迹型。

点位型只控制执行机构由一点到另一点的准确定位，适用于机床上下料、点焊和一般搬运、装卸等作业；连续轨迹型可控制执行机构按给定轨迹运动，适用于连续焊接和涂装等作业。

工业机器人按程序输入方式区分有编程输入型和示教输入型两类。

编程输入型是将计算机上已编好的作业程序文件，通过RS232串口或者以太网等通信方式传送到机器人控制柜。

示教输入型的示教方法有两种：一种是由操作者用手动控制器(示教操纵盒)，将指令信号传给驱动系统，使执行机构按要求的动作顺序和运动轨迹操演一遍；另一种是由操作者直接领动执行机构，按要求的动作顺序和运动轨迹操演一遍。

在示教过程的同时，工作程序的信息即自动存入程序存储器中在机器人自动工作时，控制系统从程序存储器中检出相应信息，将指令信号传给驱动机构，使执行机构再现示教的各种动作。

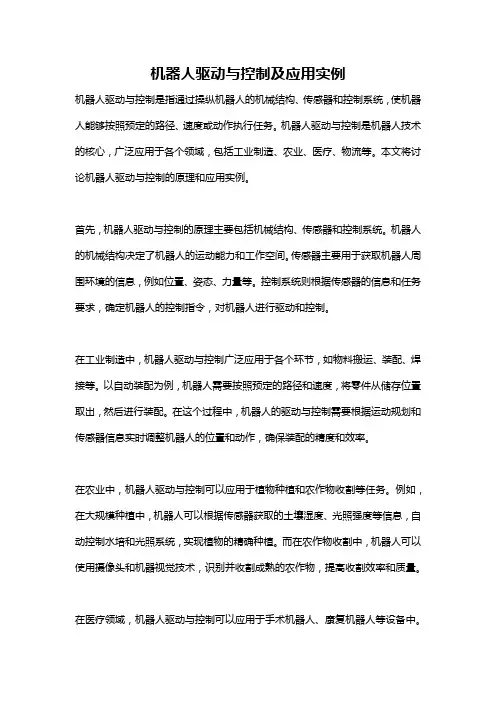

机器人驱动与控制及应用实例机器人驱动与控制是指通过操纵机器人的机械结构、传感器和控制系统，使机器人能够按照预定的路径、速度或动作执行任务。

机器人驱动与控制是机器人技术的核心，广泛应用于各个领域，包括工业制造、农业、医疗、物流等。

本文将讨论机器人驱动与控制的原理和应用实例。

首先，机器人驱动与控制的原理主要包括机械结构、传感器和控制系统。

机器人的机械结构决定了机器人的运动能力和工作空间。

传感器主要用于获取机器人周围环境的信息，例如位置、姿态、力量等。

控制系统则根据传感器的信息和任务要求，确定机器人的控制指令，对机器人进行驱动和控制。

在工业制造中，机器人驱动与控制广泛应用于各个环节，如物料搬运、装配、焊接等。

以自动装配为例，机器人需要按照预定的路径和速度，将零件从储存位置取出，然后进行装配。

在这个过程中，机器人的驱动与控制需要根据运动规划和传感器信息实时调整机器人的位置和动作，确保装配的精度和效率。

在农业中，机器人驱动与控制可以应用于植物种植和农作物收割等任务。

例如，在大规模种植中，机器人可以根据传感器获取的土壤湿度、光照强度等信息，自动控制水培和光照系统，实现植物的精确种植。

而在农作物收割中，机器人可以使用摄像头和机器视觉技术，识别并收割成熟的农作物，提高收割效率和质量。

在医疗领域，机器人驱动与控制可以应用于手术机器人、康复机器人等设备中。

手术机器人可以通过操纵杆和传感器，实现对机械臂的精确控制，辅助医生进行微创手术。

康复机器人可以根据患者的状态和康复方案，调整机械臂的力量和运动范围，帮助患者进行康复训练。

在物流领域，机器人驱动与控制主要应用于物流仓储、快递等环节。

例如，在物流仓储中，机器人可以根据控制系统下发的指令，按照预定的路径和速度，将货物从仓库取出，并按照目的地进行分拣和打包。

在快递配送中，机器人可以使用激光雷达和导航算法，实现自主导航和快速配送，减少人工成本和提高配送效率。

除了以上领域，机器人驱动与控制还可以应用于许多其他场景中。

机器人技术驱动方法随着科技的飞速发展，机器人技术已经深入到我们生活的各个领域，为我们的生活带来了前所未有的便利。

在这篇文章中，我们将探讨机器人技术的驱动方法，以及这些方法如何影响我们的未来。

一、电机驱动电机驱动是机器人技术中最常用的驱动方法之一。

电机驱动通过电动马达来驱动机器人的运动，可以通过调节电机的电压或电流来控制机器人的速度和方向。

这种驱动方法的优点是控制精度高，响应速度快，适用于需要高速运动的机器人。

二、液压驱动液压驱动是通过液压系统来驱动机器人的运动。

液压系统由液压泵、液压缸和控制系统组成。

液压驱动的优点是力量大、稳定性好，适用于需要高负载能力的机器人。

三、气压驱动气压驱动是通过气压系统来驱动机器人的运动。

气压系统由空气压缩机、气压缸和控制系统组成。

气压驱动的优点是速度快、响应灵敏，适用于需要快速反应的机器人。

四、电动-液压驱动电动-液压驱动结合了电机驱动和液压驱动的优点，具有高精度、高负载能力和快速响应的特点。

这种驱动方法通过电动马达来驱动液压泵，将液压油输送到液压缸中，从而驱动机器人的运动。

五、电动-气压驱动电动-气压驱动结合了电机驱动和气压驱动的优点，具有高精度、快速响应和低成本的特点。

这种驱动方法通过电动马达来驱动空气压缩机，将空气输送到气压缸中，从而驱动机器人的运动。

综上所述，机器人技术的驱动方法有多种，每种方法都有其独特的优点和适用范围。

随着技术的不断发展，我们相信未来还会有更多创新的驱动方法出现，为我们的生活带来更多的便利和可能性。

工业机器人直接电驱动技术研究引言随着工业自动化的快速发展，工业机器人已成为现代制造业的重要支柱。

在工业机器人的驱动技术中，直接电驱动技术以其高精度、高速度和高效率等优势，逐渐引起了研究人员的。

本文将重点探讨工业机器人直接电驱动技术的研究现状和应用前景。

研究现状直接电驱动技术是一种通过直接电能输入来驱动机器人运动的技术。

在工业机器人领域，直接电驱动技术主要分为以下几种类型：1、肌肉驱动肌肉驱动是一种通过模仿生物肌肉的电驱动技术。

机器人的常见驱动方式一、直流电机驱动方式直流电机是机器人中常见的一种驱动方式。

直流电机驱动方式具有结构简单、控制方便、响应速度快等优点。

直流电机驱动方式适用于需要较高速度和力矩的机器人应用，例如工业机器人、自动化生产线上的机械臂等。

直流电机的驱动方式主要包括电压控制和电流控制两种方式。

在电压控制方式下，通过改变电压信号来控制电机的转速和方向；在电流控制方式下，通过改变电流信号来控制电机的转矩和速度。

二、步进电机驱动方式步进电机是一种将电脉冲信号转化为机械旋转的电机，广泛应用于机器人领域。

步进电机驱动方式具有定位精度高、运行平稳、可控性强等优点。

步进电机的驱动方式主要包括全步进驱动和半步进驱动两种方式。

全步进驱动方式下，每个电磁线圈的驱动信号为一个脉冲信号，电机转动时会按照脉冲信号的频率和方向进行步进运动；半步进驱动方式下，每个电磁线圈的驱动信号为两个相位差90度的脉冲信号，电机转动时会按照脉冲信号的频率和方向进行半步步进运动。

三、交流电机驱动方式交流电机是机器人中常见的驱动方式之一。

交流电机驱动方式具有结构简单、成本低廉、可靠性高等优点。

交流电机的驱动方式主要有两种，分别是单相交流电机驱动和三相交流电机驱动。

单相交流电机驱动方式适用于小功率的机器人应用，例如家用机器人、娱乐机器人等。

三相交流电机驱动方式适用于大功率的工业机器人应用，例如焊接机器人、装配机器人等。

交流电机的驱动方式主要通过改变电压和频率来控制电机的转速和扭矩。

四、气动驱动方式气动驱动方式是机器人中常见的一种驱动方式。

气动驱动方式具有力矩大、速度快、反应灵敏等优点。

气动驱动方式适用于需要快速执行力矩较大任务的机器人应用，例如喷涂机器人、装卸机器人等。

气动驱动方式主要通过压缩空气来驱动执行器实现机器人的运动。

气动驱动方式在机器人应用中需要配备气源供应系统、气动执行器和气动控制系统等。

五、液压驱动方式液压驱动方式是机器人中常见的一种驱动方式。

一目前机器人的主要驱动方式及其特点根据能量转换方式，将驱动器划分为液压驱动、气压驱动、电气驱动和新型驱动装置。

在选择机器人驱动器时，除了要充分考虑机器人的工作要求，如工作速度、最大搬运物重、驱动功率、驱动平稳性、精度要求外，还应考虑到是否能够在较大的惯性负载条件下，提供足够的加速度以满足作业要求。

A液压驱动特点液压驱动所用的压力为5～320kgf/cm2.a）优点1能够以较小的驱动器输出较大的驱动力或力矩，即获得较大的功率重量比。

2可以把驱动油缸直接做成关节的一部分，故结构简单紧凑，刚性好。

3由于液体的不可压缩性，定位精度比气压驱动高，并可实现任意位置的开停。

4液压驱动调速比较简单和平稳，能在很大调整范围内实现无级调速。

5使用安全阀可简单而有效的防止过载现象发生。

6液压驱动具有润滑性能好、寿命长等特点。

B）缺点1油液容易泄漏。

这不仅影响工作的稳定性与定位精度，而且会造成环境污染。

2因油液粘度随温度而变化，且在高温与低温条件下很难应用。

3因油液中容易混入气泡、水分等，使系统的刚性降低，速度特性及定位精度变坏。

4需配备压力源及复杂的管路系统，因此成本较高。

C)适用范围液压驱动方式大多用于要求输出力较大而运动速度较低的场合。

在机器人液压驱动系统中，近年来以电液伺服系统驱动最具有代表性。

B气压驱动的特点气压驱动在工业机械手中用的较多。

使用的压力通常在0.4-0.6Mpa，最高可达1Mpa。

a）优点1快速性好，这是因为压缩空气的黏性小，流速大，一般压缩空气在管路中流速可达180m/s，而油液在管路中的流速仅为2.5-4.5 m/s。

2气源方便，一般工厂都有压缩空气站供应压缩空气，亦可由空气压缩机取得。

3废气可直接排入大气不会造成污染，因而在任何位置只需一根高压管连接即可工作，所以比液压驱动干净而简单。

4通过调节气量可实现无级变速。

5由于空气的可压缩性，气压驱动系统具有较好的缓冲作用。

6可以把驱动器做成关节的一部分，因而结构简单、刚性好、成本低。

工业机器人的驱动系统分类及特点
液压驱动系统是利用液体的流动和液压元件的作用实现机器人的运动。

其特点是具有较大的推力和扭矩输出，适用于重型机械臂和需要高负载、
高速度运动的场景。

液压驱动系统的优点是工作平稳，噪音小，可靠性高，但其缺点是驱动精度相对较低，成本较高。

电动驱动系统是通过电动机驱动机器人的运动。

常用的电动机包括直
流电动机、交流电动机和步进电动机等。

电动驱动系统的特点是具有较高
的驱动精度和较好的响应性能，适用于需要高精度和灵活性的场景。

电动
驱动系统的优点是体积小，重量轻，能耗低，但其缺点是输出力较小，不
适用于高负载场景。

气动驱动系统是利用气体的压缩和释放来实现机器人的运动。

其特点
是具有快速动作和较大的力矩输出，适用于需要轻量化和快速运动的场景。

气动驱动系统的优点是成本低，可靠性高，但其缺点是运动精度较低，噪
音较大，能耗较高。

除了以上三种主要的驱动系统，还有一些其他新兴的驱动技术在工业
机器人中得到应用，如直线电动机驱动系统、磁悬浮驱动系统等。

这些驱
动技术具有更高的驱动精度和响应速度，能够实现更复杂的运动轨迹和操
作方式。

综上所述，不同的驱动系统适用于不同的工业机器人应用场景。

液压
驱动系统适用于重型和高负载机器人，电动驱动系统适用于需要高精度和
灵活性的场景，气动驱动系统适用于轻量化和快速运动的场景。

随着技术
的不断发展和创新，将有更多新型的驱动系统被应用于工业机器人中，进
一步提升其性能和应用范围。

工业应用与操作规范手册第1章工业概述 (3)1.1 工业发展简史 (3)1.2 工业的分类与特点 (4)1.3 工业的应用领域 (4)第2章工业的基本结构 (5)2.1 的机械结构 (5)2.1.1 关节结构 (5)2.1.2 连杆与连接件 (5)2.1.3 末端执行器 (5)2.2 的驱动系统 (5)2.2.1 电动驱动 (5)2.2.2 液压驱动 (5)2.2.3 气压驱动 (5)2.3 传感器与执行器 (5)2.3.1 位置传感器 (5)2.3.2 速度传感器 (6)2.3.3 力传感器 (6)2.3.4 视觉传感器 (6)2.3.5 执行器 (6)第3章工业编程与控制 (6)3.1 编程语言与编程方法 (6)3.1.1 编程语言 (6)3.1.2 编程方法 (6)3.2 控制系统组成与原理 (7)3.2.1 控制系统组成 (7)3.2.2 控制系统原理 (7)3.3 路径规划与控制 (7)3.3.1 路径规划 (7)3.3.2 控制策略 (7)第4章工业操作规范 (8)4.1 操作前的准备工作 (8)4.1.1 熟悉设备 (8)4.1.2 培训与考核 (8)4.1.3 检查设备状态 (8)4.1.4 确认工作环境 (8)4.1.5 准备工具和备品备件 (8)4.2 安全操作规程 (8)4.2.1 操作者穿戴 (8)4.2.2 设备启动与停止 (8)4.2.3 严禁违章操作 (8)4.2.4 定期检查和维护 (8)4.3 常见操作故障与排除 (9)4.3.1 机械故障 (9)4.3.2 电气故障 (9)4.3.3 程序故障 (9)4.3.4 传感器故障 (9)4.3.5 其他故障 (9)第5章工业在制造业中的应用 (9)5.1 装配作业中的应用 (9)5.1.1 概述 (9)5.1.2 装配作业类型 (9)5.1.3 应用实例 (10)5.2 焊接作业中的应用 (10)5.2.1 概述 (10)5.2.2 焊接方法 (10)5.2.3 应用实例 (10)5.3 喷涂作业中的应用 (10)5.3.1 概述 (10)5.3.2 喷涂类型 (10)5.3.3 应用实例 (10)第6章工业在物流领域的应用 (10)6.1 自动搬运与装卸 (11)6.1.1 概述 (11)6.1.2 应用场景 (11)6.1.3 技术要点 (11)6.2 自动分拣与包装 (11)6.2.1 概述 (11)6.2.2 应用场景 (11)6.2.3 技术要点 (11)6.3 仓库管理与物流调度 (12)6.3.1 概述 (12)6.3.2 应用场景 (12)6.3.3 技术要点 (12)第7章工业在服务行业的应用 (12)7.1 医疗服务与辅助 (12)7.1.1 辅术 (12)7.1.2 康复护理 (12)7.1.3 医疗器械消毒与配送 (12)7.2 餐饮服务与配送 (12)7.2.1 餐饮制作 (12)7.2.2 餐饮配送 (13)7.2.3 餐饮服务 (13)7.3 社会服务与救援 (13)7.3.1 公共安全 (13)7.3.3 社会服务 (13)7.3.4 教育与培训 (13)第8章工业安全与防护 (13)8.1 安全标准与法规 (13)8.1.1 国际安全标准 (13)8.1.2 国家法规与标准 (14)8.1.3 企业内部安全规范 (14)8.2 安全防护装置与措施 (14)8.2.1 物理防护 (14)8.2.2 电气防护 (14)8.2.3 信号与警示 (14)8.2.4 紧急停止装置 (14)8.3 应急处理与防范 (14)8.3.1 应急处理程序 (14)8.3.2 定期培训与演练 (14)8.3.3 防范 (15)第9章工业维护与保养 (15)9.1 常规检查与维护 (15)9.1.1 检查频率 (15)9.1.2 检查内容 (15)9.1.3 维护措施 (15)9.2 关键部件的保养 (15)9.2.1 电机和驱动器 (15)9.2.2 传感器和执行器 (15)9.2.3 传动系统 (16)9.3 故障诊断与维修 (16)9.3.1 故障诊断 (16)9.3.2 维修措施 (16)第10章工业技术发展趋势 (16)10.1 智能化与自适应技术 (16)10.2 网络化与大数据应用 (16)10.3 人机协作与个性化定制 (17)第1章工业概述1.1 工业发展简史工业作为自动化技术的重要产物，其发展始于20世纪中叶。

简述工业机器人的驱动方式
工业机器人的驱动方式主要有以下几种：
1.电气驱动：利用各种电动机产生的力或力矩，直接或经过减速机构去驱动机器人的关节，以获得所需的位置、速度和加速度。

这种驱动方式具有无环境污染、易于控制、运动精度高、成本低、驱动效率高等优点，应用最为广泛。

其中，交流伺服电机驱动具有大的转矩质量比和转矩体积比，没有直流打击的电刷和整流子，因而可靠性高，运行时几乎不需要维护，可用在防爆场合，因此在现代机器人中广泛应用。

2.液压驱动：利用液压泵将动力源的机械能转换为压力能，然后通过液压缸和液压马达将压力能转换为机械能，以驱动机器人关节。

3.气动驱动：利用气动泵将气体压力能转换为机械能，然后通过气缸和气马达将机械能转换为驱动力，以驱动机器人关节。

以上信息仅供参考，如需了解更多信息，请查阅专业书籍或咨询专业人士。

工业机器人基础及应用编程技术工业机器人是指用于工业生产中的自动化设备，通过编程技术控制机器人的运动和操作，实现生产过程的自动化。

工业机器人基础及应用编程技术是指对工业机器人的基础知识和编程技术进行学习和应用。

本文将从工业机器人的基础知识、编程技术以及应用方面进行介绍。

工业机器人的基础知识包括机器人的分类、结构和工作原理。

根据机器人的结构，可以将工业机器人分为固定式和移动式两种。

固定式机器人通常用于固定工作区域，而移动式机器人可以在工厂内自由移动。

根据机器人的工作原理，可分为基于电机驱动和液压驱动两种。

电机驱动的机器人具有精度高、速度快的特点，而液压驱动的机器人则具有承载能力强的特点。

工业机器人的编程技术是指通过编写程序，控制机器人的动作和操作。

编程技术可以分为离线编程和在线编程两种。

离线编程是在计算机上编写程序，然后将程序下载到机器人控制器中执行。

在线编程是通过机器人控制器进行实时编程和控制。

编程语言常用的有Rapid、Karel、C等。

编写程序时，需要考虑机器人的动作、路径规划、传感器反馈等因素，确保机器人可以按照预定的路径和动作完成任务。

工业机器人的应用包括生产线上的装配、焊接、喷涂等工作，以及物料搬运、包装等工作。

机器人的应用可以提高生产效率、降低成本、减少人工操作中的错误和安全风险。

在装配过程中，机器人可以根据预定的程序进行零部件的拾取和组装。

在焊接过程中，机器人可以根据预定的程序进行焊接操作，提高焊接质量和效率。

在物料搬运和包装过程中，机器人可以根据预定的路径和动作完成物料的搬运和包装任务。

工业机器人的基础及应用编程技术对于工业生产具有重要意义。

通过学习和应用机器人的基础知识和编程技术，可以实现生产过程的自动化，提高生产效率和质量。

此外，工业机器人的应用还可以减少人工操作中的错误和安全风险，降低劳动强度，改善工作环境。

因此，掌握工业机器人的基础知识和应用编程技术对于工业生产企业和从业人员来说是非常重要的。

工业机器人的设计和应用工业机器人是一种自动化设备，它通常被用于完成重复性高、危险性大、精确度要求高的工作。

随着科技的不断发展，工业机器人已成为现代制造业的重要组成部分。

本文将介绍工业机器人的设计和应用。

工业机器人的设计工业机器人的设计主要包括机械结构、控制系统、感应器、执行器和电源等几个方面。

机械结构：机械结构是工业机器人最重要的组成部分之一。

机械结构的设计应该考虑到机器人的尺寸、质量和载荷等参数，确保机器人能够完成所需的工作。

同时，机械结构的设计也需要考虑到机器人的运动方式，例如比较常见的关节式和平移式机器人等。

此外，机械结构的设计也需要考虑到机器人的可靠性和可维护性，以便在需要时进行维护和修理。

控制系统：控制系统是工业机器人的中枢神经系统，负责控制机器人的运动和行为。

控制系统的设计需要考虑到控制算法、控制器和控制界面等因素。

其中，控制算法是控制系统的核心，主要是根据机器人的位置、姿态和运动状态等信息，计算出下一步的运动轨迹和动作。

控制器是控制系统的外围设备，负责执行控制算法，驱动机器人运动。

控制界面是指机器人与人类交互的接口，主要是通过显示屏和按钮等设备进行操作。

感应器：感应器是工业机器人进行交互和监测的设备，可以用于检测机器人的位置、姿态、力和靠近物体等参数。

感应器的类型很多，例如光电传感器、磁敏传感器和力传感器等。

在工业机器人的设计中，感应器的选择和安装位置等因素都需要考虑到机器人的工作环境和任务需求。

执行器：执行器是工业机器人进行运动和动作的设备，主要包括电动驱动器和液压/气动执行器等。

执行器的选择和设计需要考虑到机器人的尺寸、载荷和速度等参数。

电动驱动器可以提供高速、高精度的控制效果，因此常用于精密加工和测试等工作中。

液压/气动执行器则可以提供大力量、高速度的运动效果，更适合于重载和弯曲等工作中。

电源：工业机器人的电源是保证机器人正常工作的关键之一。

电源的设计需要考虑到机器人的功率和电压等参数，以及机器人工作环境的特殊需求。
