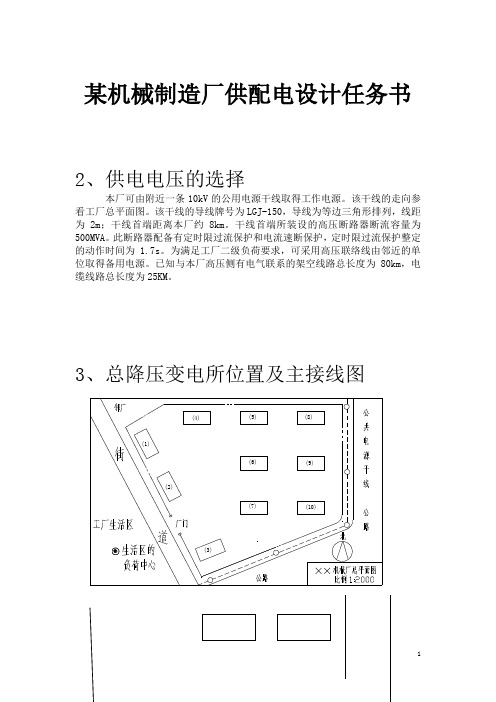

某机械制造厂供配电设计任务书2、供电电压的选择本厂可由附近一条10kV的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为2m；干线首端距离本厂约8km。
干线首端所装设的高压断路器断流容量为500MVA。
此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为 1.7s。
为满足工厂二级负荷要求，可采用高压联络线由邻近的单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度为80km，电缆线路总长度为25KM。
3、总降压变电所位置及主接线图(1)变电所主变压器的选择根据工厂的负荷性质和电源情况，工厂变电所的主变压器考虑有下列两种可供选择的方案：a)装设一台变压器 型号为S9型，而容量根据式30S S T N ≥⋅，T N S ⋅为主变压器容量，30S 为总的计算负荷。
选T N S ⋅=1000 KVA>30S =898.9 KVA ，即选一台S9-1000/10型低损耗配电变压器。
至于工厂二级负荷所需的备用电源，考虑由邻近单位相联的高压联络线来承担。
b)装设两台变压器 型号为S9型，而每台变压器容量根据式（4-1）、（4-2）选择，即⨯≈⋅)7.0~6.0(T N S 898.9 KVA=（539.34~629.23）KVA （4-1） )(30 S S T N ≥⋅=(134.29+165+44.4) KVA=343.7 KVA （4-2） 因此选两台S9-630/10型低损耗配电变压器。
工厂二级负荷所需的备用电源，考虑由邻近单位相联的高压联络线来承担。
主变压器的联结组均为Yyn0 。
(2)变电所主接线方案的选择按上面考虑的两种主变压器方案可设计下列两种主接线方案：2.1装设一台主变压器的主接线方案 如图4-1所示图4-1 装设一台主变压器的主接线方案2.2装设两台主变压器的主接线方案 如图4-2所示GG1A(J-0GG1A(F -5GG 1A(F -0GG 1A(F -0主联络（备用）高压柜图4-2 装设两台主变压器的主接线方案(3) 主接线方案的技术经济比较GG- 1A(F) -113GG- 1A(F) -11GG- 1A(J) -01GG- 1A(F) -96GG- 1A(F) -07GG- 1A(F) -54主 变 主变 联络 （备用）高压柜列的主接线方案，但按经济指标，则装设一台主变的主接线方案远由于装设两台主变的主接线方案，因此决定采用装设一台主变的主接线方案。

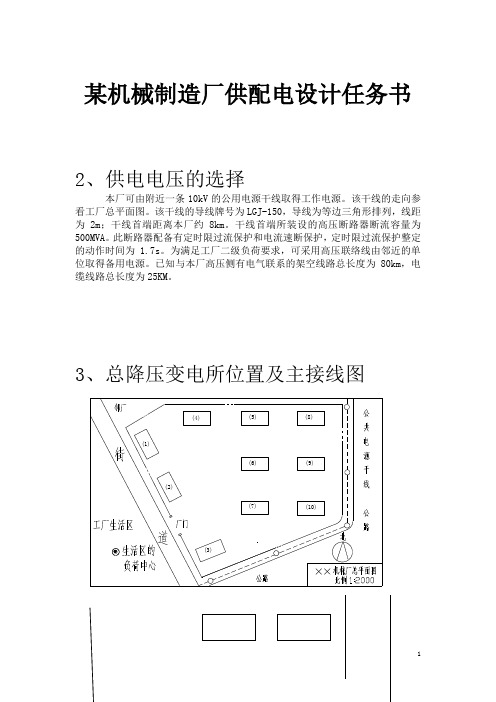

某机械制造厂供配电设计任务书2、供电电压的选择本厂可由附近一条10kV的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
该干线的导线牌号为LGJ-150，导线为等边三角形排列，线距为2m；干线首端距离本厂约8km。
干线首端所装设的高压断路器断流容量为500MVA。
此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为 1.7s。
为满足工厂二级负荷要求，可采用高压联络线由邻近的单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度为80km，电缆线路总长度为25KM。
3、总降压变电所位置及主接线图(1)变电所主变压器的选择根据工厂的负荷性质和电源情况，工厂变电所的主变压器考虑有下列两种可供选择的方案：a)装设一台变压器 型号为S9型，而容量根据式30S S T N ≥⋅，T N S ⋅为主变压器容量，30S 为总的计算负荷。
选T N S ⋅=1000 KVA>30S =898.9 KVA ，即选一台S9-1000/10型低损耗配电变压器。
至于工厂二级负荷所需的备用电源，考虑由邻近单位相联的高压联络线来承担。
b)装设两台变压器 型号为S9型，而每台变压器容量根据式（4-1）、（4-2）选择，即⨯≈⋅)7.0~6.0(T N S 898.9 KVA=（539.34~629.23）KVA （4-1） )(30 S S T N ≥⋅=(134.29+165+44.4) KVA=343.7 KVA （4-2） 因此选两台S9-630/10型低损耗配电变压器。
工厂二级负荷所需的备用电源，考虑由邻近单位相联的高压联络线来承担。
主变压器的联结组均为Yyn0 。
(2)变电所主接线方案的选择按上面考虑的两种主变压器方案可设计下列两种主接线方案：2.1装设一台主变压器的主接线方案 如图4-1所示图4-1 装设一台主变压器的主接线方案2.2装设两台主变压器的主接线方案 如图4-2所示GG1A(J-0GG1A(F -5GG 1A(F -0GG 1A(F -0主联络（备用）高压柜图4-2 装设两台主变压器的主接线方案(3) 主接线方案的技术经济比较GG- 1A(F) -113GG- 1A(F) -11GG- 1A(J) -01GG- 1A(F) -96GG- 1A(F) -07GG- 1A(F) -54主 变 主变 联络 （备用）高压柜列的主接线方案，但按经济指标，则装设一台主变的主接线方案远由于装设两台主变的主接线方案，因此决定采用装设一台主变的主接线方案。
电气1204供配电课程设计指导书与任务书供配电技术课程设计指导书与任务书指导教师：翁志远2021.6月11、课程设计目的工厂供电课程设计作为独立的教学环节，是自动化及相关专业集中实践性环节系列之一，是学习完《供配电技术》课程后，进行的一次综合设计。
其目的在于加深对供配电技术的理解，掌握工厂供配电技术初步的工程设计能力和分析解决供配电技术问题的能力；提高学生在供配电技术应用方面的实践技能和科学作风；培育学生综合运用理论知识解决问题的能力，力求实现理论结合实际，学以致用的原则。
学生通过查阅资料、负荷计算及无功补偿、变电所主变压器选择及主结线方案的确定、短路电流的计算和电气设备的选择与校验、防雷接地设计、资料整理等环节，初步掌握工程设计方法和组织实践的基本技能；熟悉开展科学实践的程序和办法，为今后从事生产技术工作打下必要的基础；学会灵活运用已经学过的知识，并能不断接受新的知识，大胆发明创造的设计理念。
2、课程设计要求课程设计应充分体现“教师指导下的以学生为中心”的教学模式，以学生为认知主体，充分调动学生的积极性和能动性，重视学生自学能力的培养。
根据课程设计具体课题安排时间，分小组进行。
根据合理的进度安排，一步一步、踏踏实实地开展课程设计活动，按时完成每部分工作。
课程设计集中在教室进行，每天由班长负责考勤，指导教师抽查。
在课程设计过程中，坚持独立完成，实现课题规定的各项指标，并写出设计报告。
3、课程设计时间及进度安排课程设计集中在一周（5天）进行。
为保证达到预计的教学任务及目的，以小组为单位分别进行资料的收集、方案论证、负荷计算及无功补偿、变电所主变选择及主结线方案的确定、短路电流的计算和电气设备的选择与校验、防雷接地设计。
具体进度及要求安排如下：时间内容布置课题，准备设计资料及熟悉课题方案论证、分析、讨论确定车间的计算负荷第2天确定车间变电所的变压器台数、容量及主结线方案及短路电流计算第3天高低压电气设备和导线的选择及防雷设计确定车间配电支干线、干线及配电箱的计算负荷选择导线的截面和型号绘制车间配电系统图及平面图 2第1天第4天第5天整理资料、写课程设计报告递交课程设计报告、总结 4、课程设计内容课程设计的主要内容有：负荷计算和无功功率补偿、变电所主变压器台数和容量的选择、变电配所位置的选择、变配电所主结线方案的设计、短路电流的计算、变电所一次设备的选择与校验、供电系统的过电流保护、二次回路接线的设计与安装、供配电线路的设计计算、防雷保护设计。

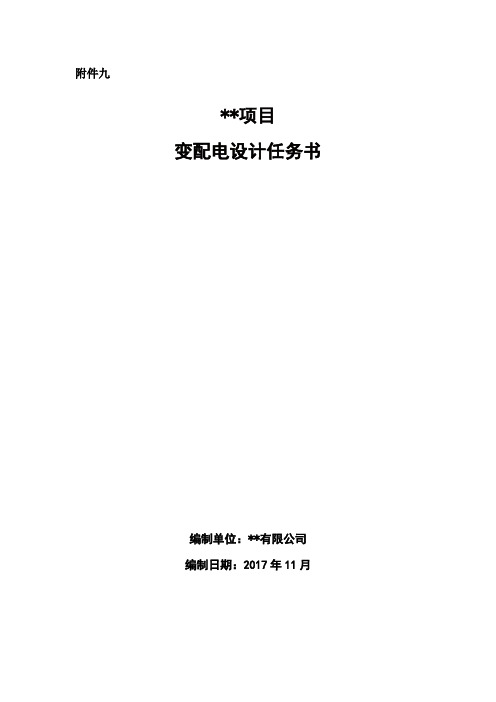

附件九**项目变配电设计任务书编制单位：**有限公司编制日期：2017年11月目录一、项目概况 (1)二、项目规模 (1)三、设计要求 (1)（一）设计范围 (1)（二）设计阶段 (1)（三）设计内容 (1)四、设计阶段工作内容 (2)（一）方案及初步设计 (2)（二）施工图设计 (2)五、设计进度及设计成果 (2)（一）设计进度 (2)（二）设计成果 (3)（三）设计成果交付格式 (3)一、项目概况详见《**项目设计任务书》正文。
二、项目规模详见《**项目设计任务书》正文。
三、设计要求（一）设计范围本工程进线工程及用地红线范围内的供配电工程。
（二）设计阶段包括但不限于以下内容：☑方案设计☑初步设计☑施工图设计（三）设计内容变配电设计包括但不限于以下内容：☑按政府有关部门及供电局要求提供报建、报审、报批图纸；☑10KV/20KV高低配电系统设计工作，满足供电局报建及甲方算编制要求；☑外线线路设计；☑编制变电所设备技术规格书（包括：10KV/20KV高压柜、变压器、0.4KV 低压柜等）；☑外电报装配合服务工作。
四、设计阶段工作内容（一）总体要求1.应根据用户的重要性、负荷性质、用电容量、工程特点、系统规模、建设规划、当地电源条件和电网发展规划，考虑远、近结合，在满足近期使用要求的同时，兼顾发展的需要。
并结合当地供电部门提供的“市政电源条件”，确定用户的外部电源、自备(应急)电源，及其供电系统的设计方案；2.应做到安全可靠，技术先进、经济合理；并应保证供电质量，减少运行过程中的电能损失，满足节能要求；3.应使系统简单、配电级数和保护级数合理，分级明确；低压配电线路短，便于管理和维护，节约设备、材料和建设投资。
（二）方案及初步设计初步设计阶段包括但不限于如下要求：提供变电所系统、平面图及外线接入点等图纸，供甲方与供电局进行前期方案沟通；（三）施工图设计1）在取得供电方案后，设计方案获得甲方确认后，施工图在约定时间内送供电局审核，审核完成后提供变电所全套变电所设计图纸，并提供主要设备技术条件书；2）提供工程进度；3）提供供配电设计概算。
河南城建学院《供配电技术》课程设计任务书班级 0924111-2专业电气工程及其自动化供配电技术指导教师张晓杰、刘海昌、田巍电气与电子工程系2018年6月《供配电技术》课程设计任务书一、设计时间及地点1、设计时间：2018年6月16日~2018年6月20日2、设计地点：2号教案楼B座403、405二、设计目的和要求1、设计目的通过该课程设计，使学生加强对供配电技术课程的了解，学会查寻资料、主接线设计，以及计算、分析等环节，进一步提高分析解决实际问题的能力。
2、设计要求<1）培养学生认真执行国家法规、标准和规范及使用技术资料解决实际问题的能力；<2）培养学生理论联系实际，努力思考问题的能力；<3）进一步理解所学知识，使其巩固和深化，拓宽知识视野，提高学生的综合能力；<4）懂得电力系统分析设计的基本方法，为毕业设计和步入社会奠定良好的基础。
3、文本格式要求：见附件A：供配电技术课程设计格式要求4、课程设计共有设计题目18个，0924111和0924112班各分18个小组，每3人为一个小组，每个小组编号和设计题目编号对应选择一个题目惊醒设计，小组分组情况见附件B：0924111-2班供配电技术课程设计分组名单。
三、设计课题和内容课题一：某厂总降压变电所的设计<一）基础资料1、负荷大小<1）用电设备总安装容量6630KW。
<2）计算负荷<10KV侧）P c =4522KW Q C =1405KVar2、全年工作时数为8760h；T max=5600h3、电源情况<1）工作电源由距该厂5km处变电站A接一回架空线路供电。
A变电站110kv母线，S k=1918MVAS B =1000MvA，A变电站安装两台SFSLZ----3150KVA/110KVA三绕组变压器：U高中 %=10.5U高低%=17 、U低中%=6%。
供电电压等级，由用户选用35KV一种电压供电。
专业课程设计任务书一、课程设计的目的巩固和应用所学知识，初步掌握部分电气工程设计基本方法及基本技能。
二、设计内容及要求1、电气主接线设计及变压器容量的确定1）电气主接线的选择先拟出几个可能的电气主接线方案，先进行粗略的技术比较，筛选出2~3个满足供电可靠性和电能质量等要求的接线方案。
最后进一步进行较详细的技术比较，确定出最佳方案。
技术比较一般从以下几个方面论证，分析其优缺点：（1）技术上的选择与灵活性（2）供电的可靠性（3）运行的安全性（4）维护、检修方便以及布置的合理性；2）变压器容量及台数的确定（1）确定主变台数、容量和型式；（2）确定所用变压器台数及其备用方式。
2、工作电流与短路电流计算根据电气设备选择的需要，计算变电站进出线负荷电流及各短路计算点的短路电流。
短路电流应计算下列参数：I//和i ch。
短路电流计算步骤：（1）计算电路图的确定（2）系统容量及电抗的确定（已知系统部分参数时）；（3）最大运行方式的确定；（4）短路计算点的确定。
（5) 选取基准S j，U j=U p，计算各元件电抗标么值，并绘制等值电路图（6) 网络化简，求各电源到短路点的综合电抗（7) 短路电流计算3、导体和主要电气设备选择主要选择下列设备：各电压等级汇流主母线、断路器、隔离开关、熔断器、互感器、电力电缆、回路载流导体及绝缘子等，并对所选设备进行校验。
4、确定继电保护方案及整定计算根据以上确定的主接线方式，以及所选用变压器的相关参数，制定继电保护方案，并进行相关的继电保护整定计算。
5、绘制主接线图要求严格按制图规范，线条粗细适当，数字用工程体书写，图中各电气元件一律使用标准图例和代号，每图附图签，讲究图面布局，美观整洁。
要求手工绘制图纸。
（1）接线按单线图绘制，仅在局部设备配置不对称处绘制三线图。
（2）在主母线位置上注明配电装置的额定电压等级，在相应的方框图上表明设备的型号、规格。
三、设计成果要求1、设计说明书1份说明书的编写程序大体上可按设计内容，分章、节、项写出设计的依据、条件、过程、方法、结果等。
供配电项目设计任务书指导教师：设计组长：项目设计成员：专业：班级：成绩：项目：题目0第一部分：项目设计前言供配电系统是现代工业发展的基本供电的保证，它继承了老一代的供电的方式，将可靠，安全，自动化的性能融为一体，目前是现代工、农业生产发展的基本保证。
本项目设计书通过计算车间、办公楼、食堂的用电计算负荷，结合工厂所处的供电条件，自然条件，设计工厂的供电方式，绘制供电主接线图。
结合各个车间，食堂，办公室的计算负荷，与工厂的自然条件对电气设备选型。
由于编写时间有限，加之编者水平有限，书中难免存在错误和不妥之处，敬请广大读者批评指正。
编者2014年5月20日第二部分，设计题目题目0一．负荷情况某厂变电所担负三个车间、一个办公楼和一个食堂的供电任务，负荷均为380/220V 负荷。
各部门电气设备、负荷情况如下： （一）一号车间一号车间接有下表所列用电设备 编号 用电设备名称 数量 铭牌上额定功率 需要系数d K 功率因数ϕcos 备注 1 冷加工机床 20 合计45KW 0.14~ 0.16 0.5 2 吊车组 1 10.5KW 0.12 0.5 FC=25% 3 电焊机 1 22KVA 0.5 0.6 FC=60% 4电焊机28.95KV A0.50.6FC=100%（二）二号车间二号车间接有下表所列用电设备 编号 用电设备名称 数量 铭牌上额定功率 需要系数d K 功率因数ϕcos 备注 1 电加热设备 2 4KW 0.8 1 2 吊车组 1 10.5KW 0.2 0.5 FC=25% 3 电焊机 1 22KVA 0.5 0.6 FC=60% 4电焊机14.5KV A0.50.6FC=100%（三）三号车间三号车间接有下表所列用电设备 编号 用电设备名称 铭牌上额定功率 需要系数d K 功率因数ϕcos 备注 1 装在车间起重机 7.5KW 0.15 0.5 2 各类装备用电器 7.5KW 0.8 0.8 3照明2.5KW0.80.8（四）办公楼办公楼接有下表所列用电设备负荷 编号 用电设备名称 铭牌上额定功率 需要系数d K 功率因数ϕcos 备注 1 照明20KW 0.8 0.8 2空调及通风设备75KW0.80.83 电梯10KW 0.6 0.7 （五）食堂食堂接有下表所列用电设备负荷编号用电设备名称铭牌上额定功率需要系数dK功率因数cos备注1 风机、空调机、照明8.8KW 0.8 0.82 食品加工机械 3.0KW 0.7 0.83 电饭锅、电烤箱、电炒锅9.0KW 0.8 1.04 电冰箱 1.5KW 0.7 0.7二、供用电协议（1）从电力系统的某66/10KV变电站，用10KV架空线路向工厂馈电。
供配电工程课程设计任务书1．题目能动学院10kV变电所电气设计2．原始资料2.1 课题原始资料工程概况地下室为自行车库，地上五层，集实验室、办公室、研究室等综合性建筑。
框架结构,现浇楼板，共有南北两栋楼。
根据工程的总体规划，学院楼拟用两台变压器，一用一备，两路10kV电源进线引自校内10kV总配电所，变压器设在北楼一层的室内。
现已建一台10/0.38kV变压器，另一台为二期工程，二级负荷的备用电源引自校内10kV总配电所。
在南楼设置总配电间，电源引自北楼变电所。
本工程消防负荷(如排烟风机、消防电源、应急照明、防火卷帘等)、弱电电源、客梯电力等为二级负荷，其余照明、空调、实验用电等均为三级负荷。
二级负荷采用双回路(分别引自两段低压母线)供电，消防负荷采用双回路供电，两路电源末端配电箱自动切换；三级负荷采用单回路供电。
电力负荷：2.2 供电条件（1）供电部门110/10kV变电所位于工程附近1.5km处，10kV母线短路电流为20kA，根据需要可提供给用户1路或2路10kV专线供电。
（2）采用高供高计，要求月平均功率因数不少于0.95。
不同电价负荷，计量分开。
如学校用电统一执行居民电价，公共建筑执行商业照明电价、非工业动力电价，工业企业生产用电统一执行大工业电价、职工生活用电执行居民电价。
（3）供电部门要求用户变电所高压计量柜在进线主开关柜之前，且第一柜为隔离柜。
2.3 其他资料当地最热月的日最高气温平均值为38℃，年最热月地下0.8m处最高温度平均值为25℃。
当地年雷暴日数为35天。
当地地质平坦，海拔高度为100m，土壤为普通粘土。
3．具体任务及技术要求本次课程设计共1.5周时间，具体任务与日程安排如下：第1周周一：熟悉资料及设计任务，负荷计算与无功补偿、变压器选择。
周二：供配电系统一次接线设计，设计绘制变电所高压侧主接线图。
周三：设计绘制变电所低压侧主接线图。
周四：设计绘制变电所低压侧主接线图。
毕业设计任务书之一
河津市县，随着国民经济发展，工农业生产增长需要，迫切要求供电容量增长，根据省市电业局批文，决定新建河津变电所。
一、实测待建的河津变电所各电压级负荷数据，回路数，同时率等见表3。
河津变电所每年负荷增长率5%，需考虑五年近期发展规划。
二、新建河津变电所受电方案有两种：一是从110KV潼关变受电。
电力系统接线图见图1。
三、电力系统中各厂、所、输电线等主设备的技术参数见表1、2、5、4。
四、其他原始资料：
所址：地形地势平坦，土石方开挖较少，土壤电阻率为：1.5⨯104欧·厘米，地处海拔290米，高于百年一遇最高洪水位。
该地区气候，平均气温15C，最高气温35C，最低气温-15C。
交通：新建河津变电所东侧有一条国家三级公路，进所公路为0.4公里。
水源：新建河津变电所附近有河流，供水方便，水量充足。
表3 待建河津变电所各电压级负荷数据
待建变电所每年负荷增长率5%，考虑五年近期发展规划。
5110135210()(15%)S K S K S =++
表5线路参数
设计内容：1.从二种受电方案（河-潼关、河-洛阳）中选择一种方案；
2.采用其中一种负荷方式：甲、乙、丙、丁
2.对河津变电所的电气部分进行设计。
供配电（专变）设计任务书
（2014年编制）
上海区设计部
二O一四年九月
设计依据及基础资料
1.1项目定位
简述项目定位。
1.2项目经济技术指标
序号项目描述
1.总用地面积
2.可建设用地面积
3.总建筑面积
4.裙楼地上商业建筑面积
5.裙楼地下建筑面积
6.容积率
7.建筑密度
8.建筑限高
1.3项目业态组合
序号楼层/楼号业态描述
1.
一层/1#楼业态1面积、设计需求等
2.业态2
3.二层/1#楼
4.三层/2#楼
5.四层/3#楼
6.五层/4#楼
7.六层/5#楼
8.负一层/6#楼
9.负二层/7#楼
10.负三层/8#楼
设计范围
2.1设计范围
10KV线路侧开关下桩头至0.4KV低压出线柜下桩头内的电气设计
（不包括土建设计）但提供土建设计要求资料图。
设计要求
3.1产品设计标准
参照以下的产品设计标准开展设计相关工作。
3.2.1变电所
1)材料包装应符合以下规定；变电所选址首先建筑物的地下层（如无地下层或地下层不能满足要求则需设置在首层），但不宜设置在最底层。
当地下只有一层或建筑条件限制只能将变电所设置在最底层时，应采取适当抬高变电所的地面500mm～1000mm等防水措施及防洪水、消防水或积水从其他渠道腌渍配变电所的措施。
2)变电所不应设置在卫生间、浴室或其他经常积水场所的正下方，变电所内不得有给排水，通风等一切金属管道的布置，且不宜与上述场所贴邻。
3)变电所宜靠外墙设置，以方便外线的进入，并宜设置两PU堵外墙，在期间设置排水设备，避免外墙浸水时水直接进入变电所。
4)变电所设置电缆夹层，夹层层高考虑建筑层高，线路优先采用下进下出形式，以方便使用及管理维护，设有夹层的变电室层高要求梁下净高3.5m，若条件不允许设置电缆夹层则变电室层高要求梁下净高4m。
线路采用上进上出形式。
5)变电所宜和主要机房，如冷冻机房、消防泵房、锅炉房和柴发机房相近设置。
6)变电所的面积与建筑规模的关系与产品标准相符。
3.2.2高压部分
1)双路高压电源，引自不同的上级变电所或不同的开闭站，开闭站宜设置在首层靠近道路，便于抢修及开关电方便的地方，高压供电方案由当地供电部门决定。
2)若供电部门只能提供一路10kv高压电源，则需设置柴油发电机组作为第二路电源。
应急照明设备由EPS提供第二路电源。
注：因工程需要必须采用其他电压等级时，应与当地供电部门协商确定。
3)当一路电源发生故障时，另一路电源可以保证低压部分重要设备（包括所有消防符合和安防符合，如消防泵、消防电梯、防排烟设备、防盗设备、监控设备、电信网络设
备、应急照明等）的供电。
注：有关高压侧设置联络的相关事宜应与当地供电局的具体要求为准。
4)高压电缆应与低压电缆分开布置。
5)高压配电柜宜采用下进下出的方式并应具备“五防”功能：
1防止误分、误合断路器
2防止带负荷合分、合隔离开关
3防止带电挂（合）接地线（接地开关）
4防止误入带电间隔
5高压开关柜宜采用手车式
3.2.3变压器
1)变压器应选用干式变压器，外壳防护等级不低于LP2X。
2)选择变压器时应保证每台变压器的负载率宜控制在70%～80%，以确保任何一台变压器出现故障时其他的变压器可以保证所有重要负荷（包括所有消防符合和安防负荷，如消防泵、消防电梯、防排烟设备、防盗设备、监控设备、电信网络设备、应急照明等的电影供给。
3)项目变压器装机总容量应按130VA/m2（含空调负荷）考虑设计。
注：当空调冷水机组采用直燃机时的用电指标一般比采用电动压缩机制冷时的用电指标降低25-35VA/m2。
4)变压器宜与低压进线柜相邻布置。
3.2.4低压部分
1)用电单位的功率因数应在0.9以上，如不能达到指标，应在变压器低压侧用并联电力电容器作为无功补偿装置，并将功率因数补偿至0.9以上。
2)超出额定值三相正负7%，单相7%，-10%时应采取措施确保电能质量。
3)配电柜的数量和尺寸应充分考虑足够的进出线要求，不仅能满足现有负荷的使用要求，还应预留20%的余量，以满足将来需要增加出现回路的需要。
4)配电柜馈电回路出线应为XLPE型铜芯电缆或铜母线槽，不能够使用铝制导线或者电缆。
5)当出线回路计算电流大于1000A时，优先选用铜母线槽。
6)低压配电柜设备应采用抽屉柜，方便安装和日后物业维护。
7)低压配电系统由进线柜、补偿柜、馈线柜和母联柜组成。
3.2.设计深度
1)设计成果应满足中华人民共和国建设部《建筑工程设计文件编制深度规定》2008年版的要求；必须达到中华人民共和国的有关规范、规定及本项目设计合同规定的设计标准、设计深度、设计效果的要求。
2)工作内容应满足甲方提出的设计合同、设计任务书及中间交流书面文件（传真等）的要求。
3.3.成本测算
提供成本测算文件。
设计成果
4.1.设计成果目录
分类序
号
资料及文件名称份数
图纸1.图纸目录
2.设计说明
3.设备材料表清单
4.10KV高压系统图
5.0.4KV低压系统图
6.变电所平面布置图
7.室内孔、沟、预埋件平面布置图
8.室内孔、沟、预埋件剖面图
9.变电所照明平面图及系统图
10.变电所接地平面图及接地装置详图（如有）
计算书11.计算书
电子文件12.以上各类文件的电子版4.2.文档格式
图纸规格、文字大小尽量统一。
设计进度计划
5.1.设计进度要求
1)专项深化设计审核稿提供：年月日
2)专项深化设计土建提资图：年月日
3)专项深化设计施工图提供：年月日
5.2.乙方进度表
乙方应完成以下设计进度表并提交
序号节点时间成果及标准备注1.
2.
3.
人员
6.1.甲方联系人员名单
序号姓名联系方式专业或对接内容备注1.
2.
3.
6.2.乙方人员要求
乙方按照如下表格提供设计人员名单：
序号姓名年龄设计资质项目经验联系方式备注1.
2.
3.
甲方提供的附件及资料
1)项目总平面图
2)建筑总平面图（标明配电房位置）
3)配电房所在楼层建筑平面图
4)配电房所在楼层结构图
5)负荷容量、性质、对供电可靠性要求
6)低压出线回路及建筑负荷清单。
