第三讲：地基承载力试验

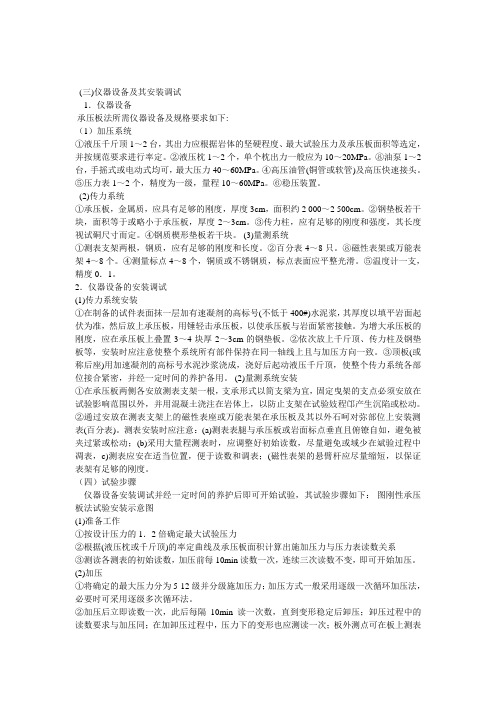

(三)仪器设备及其安装调试1．仪器设备承压板法所需仪器设备及规格要求如下:（1）加压系统①液压千斤顶1～2台，其出力应根据岩体的坚硬程度、最大试验压力及承压板面积等选定，并按规范要求进行率定。

②液压枕1～2个，单个枕出力一般应为10～20MPa。

⑧油泵1～2台，手摇式或电动式均可，最大压力40～60MPa。

④高压油管(铜管或软管)及高压快速接头。

⑤压力表1～2个，精度为一级，量程10～60MPa。

⑥稳压装置。

(2)传力系统①承压板，金属质，应具有足够的刚度，厚度3cm，面积约2 000～2 500cm。

②钢垫板若干块，面积等于或略小于承压板，厚度2～3cm。

③传力柱，应有足够的刚度和强度，其长度视试硐尺寸而定。

④钢质楔形垫板若干块。

(3)量测系统①测表支架两根，钢质，应有足够的刚度和长度。

②百分表4～8只。

⑧磁性表架或万能表架4～8个。

④测量标点4～8个，铜质或不锈钢质，标点表面应平整光滑。

⑤温度计一支，精度0．1。

2．仪器设备的安装调试(1)传力系统安装①在制备的试件表面抹一层加有速凝剂的高标号(不低于400#)水泥浆，其厚度以填平岩面起伏为准，然后放上承压板，用锤轻击承压板，以使承压板与岩面紧密接触。

为增大承压板的刚度，应在承压板上叠置3～4块厚2～3cm的钢垫板。

②依次放上千斤顶、传力柱及钢垫板等，安装时应注意使整个系统所有部件保持在同一轴线上且与加压方向一致。

③顶板(或称后座)用加速凝剂的高标号水泥沙浆浇成，浇好后起动液压千斤顶，使整个传力系统各部位接合紧密，并经一定时间的养护备用。

(2)量测系统安装①在承压板两侧各安放测表支架一根，支承形式以简支梁为宜，固定曳架的支点必须安放在试验影响范围以外，并用混凝土浇注在岩体上，以防止支架在试验妓程邙产生沉陷或松动。

②通过安放在测表支架上的磁性表座或万能表架在承压板及其以外石呵对弥部位上安装测表(百分表)。

测表安装时应注意：(a)测表表腿与承压板或岩面标点垂直且俯镣自如，避免被夹过紧或松动；(b)采用大量程测表时，应调整好初始读数，尽量避免或域少在斌验过程中凋表，c)测表应安在适当位置，便于读数和调表；(磁性表架的悬臂杆应尽量缩短，以保证表架有足够的刚度。

地基承载力试验依据及判定依据1. 引言大家好，今天咱们聊聊一个建筑界的小秘密——地基承载力试验。

别看这个话题听起来有点枯燥，实际上它可是关系到我们住得稳不稳，能不能安心入睡的大事呢！想想看，如果咱们的房子是在软绵绵的棉花上建的，那可真是提心吊胆的事。

地基承载力，简单来说，就是地基能承受多大重量，这可不能马虎。

2. 地基承载力试验的依据2.1 试验依据首先，咱们得知道，进行地基承载力试验的依据是什么。

这个可不是随便来的，国家标准和行业规范可是有明文规定的。

比如《建筑地基基础设计规范》中就详细说明了各种土壤的承载力要求和试验方法。

像我们在考试之前要复习教材，工程师们也要在设计前仔细研究这些规范。

试验方法可不少，常见的有静载试验、动载试验和标准贯入试验。

想象一下，像是在学校里做实验一样，得小心翼翼，仔细观察每一步！2.2 试验设备说到设备，那可真是一门学问。

试验所用的设备，得根据地基的具体情况来定，有的地方可能需要用到大型静载试验机，而有的地方只需要一些简单的工具。

就像我们做饭一样，材料和锅具得搭配得当，才能做出好菜来！所以，工程师们在做试验之前，得先做好功课，看看适合自己工地的“厨具”是什么。

3. 判定依据3.1 试验结果的分析试验完成后，咱们可得好好分析分析这些结果。

比如说，承载力达到设计要求的话，那就可以高高兴兴地开工了；如果不行，那就得想办法了。

就像打游戏一样，得先过关才能继续前进。

通过对试验数据的统计分析，工程师们可以判断地基的承载能力，进而决定是不是需要进行加固，或者调整设计方案。

3.2 影响因素当然，承载力的结果也会受到很多因素的影响，比如土壤的种类、密实程度，还有周围的环境条件。

比方说，雨季的时候，土壤湿度增加，承载力就可能下降；而夏天干燥的时候，地基可能会出现裂缝。

这就像是我们人体的健康，很多因素都会影响到我们的状态。

所以，工程师们在判定时，得全面考虑各种可能性，绝不能马虎。

4. 结论总之，地基承载力试验就像是给房子做“健康检查”，确保它在地面上“站得住”。

地基承载力静载试验
地基承载力静载试验是建筑工程中检测地基承载力的一种重要手段。

该试验可
以有效地检测出地基、土石层的状态及性能参数，通过获取的数据来进行计算，以及确定该地基能够支撑物体的所需要的最小弹性系数。

为了保证设计合理的基础当量及基础强度，必须充分考虑地基承载力静载试验
的结果。

这项试验主要采用地基沉降试验和灌注木桩压实度试验两种常用方法，以确定地基已有量及地基土性能指标，以此能够评估建筑物结构对地基的荷载效应及动作角度。

地基沉降试验主要通过测定地基施工前后沉降，以定量和分析地基沉降量，以
确认其承载力。

灌注木桩压实度试验，则是根据木桩的弹性系数变化来测量木桩的围护土壤的压密度，通常用各种不同技术进行，其方法包括手持半球体压实仪、车载仪、步进式木桩压实仪等，可以快速准确的测量灌注木桩所受的压力，从而为桩基础的设计提供可靠的参数。

总之，地基承载力静载试验是建筑工程中重要技术手段之一，主要用于对土壤、基础和抗滑性能得出检验后供设计及施工参考。

充分体现了科学、全面、合理的建筑物的设计和施工的技术文化，为本项工程的质量和安全提供了保障。

地基承载力检测方法
1.实地试验法
实地试验法是一种直接测量地基承载力的方法，即在地基上进行实际载荷试验，通过测量实测变量，计算得出地基的承载力。

这种方法具有直观、准确、可靠等优点，适用于地基面积较大、无挡土墙、无建筑物的场合。

实地试验法主要有挖坑试验法、载荷试验法和静力试验法。

2.间接试验法
间接试验法是通过测量地基周围土体的一些性质或变量，来推算地基承载力的方法。

这种方法具有省时、简便、经济等优点，适用于地基面积较小、基本承载力相对较低、无需大量测点的场合。

间接试验法主要有板载试验法、动力触探法、标贯试验法和静力触探法。

3.室内试验法
室内试验法是一种利用室内试验设备进行地基承载力试验的方法，它可以对土体进行室内受力试验，通过实测数据计算得出承载力，特别适用于对特殊土体或特殊荷载情况下的地基进行研究。

室内试验法主要有三轴试验法、单轴试验法和剪切试验法。

4.统计法和经验法
统计法和经验法是根据大量实测数据和经验公式来估算地基承载力的方法。

这种方法主要通过统计和分析大量的现场试验数据，建立合理的拟合公式，从而计算地基承载力。

在难以进行实地或间接试验的情况下，统计法和经验法提供了一种相对准确的估算方法。

总之，地基承载力检测方法多种多样，根据具体的工程项目和地质条件，选择适当的检测方法非常重要。

同时，地基的承载力检测也需要结合其他地质和工程参数进行分析和评价，以确保工程的安全可靠。

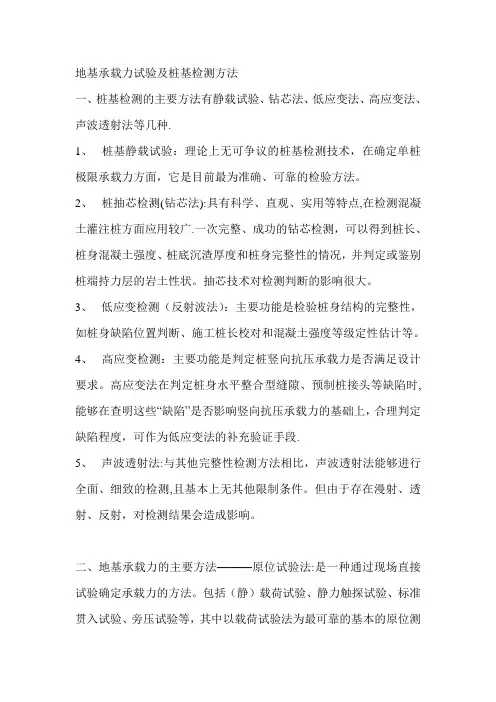

地基承载力试验及桩基检测方法一、桩基检测的主要方法有静载试验、钻芯法、低应变法、高应变法、声波透射法等几种.1、桩基静载试验：理论上无可争议的桩基检测技术，在确定单桩极限承载力方面，它是目前最为准确、可靠的检验方法。

2、桩抽芯检测(钻芯法):具有科学、直观、实用等特点,在检测混凝土灌注桩方面应用较广.一次完整、成功的钻芯检测，可以得到桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性的情况，并判定或鉴别桩端持力层的岩土性状。

抽芯技术对检测判断的影响很大。

3、低应变检测（反射波法）：主要功能是检验桩身结构的完整性，如桩身缺陷位置判断、施工桩长校对和混凝土强度等级定性估计等。

4、高应变检测：主要功能是判定桩竖向抗压承载力是否满足设计要求。

高应变法在判定桩身水平整合型缝隙、预制桩接头等缺陷时,能够在查明这些“缺陷”是否影响竖向抗压承载力的基础上，合理判定缺陷程度，可作为低应变法的补充验证手段.5、声波透射法:与其他完整性检测方法相比，声波透射法能够进行全面、细致的检测,且基本上无其他限制条件。

但由于存在漫射、透射、反射，对检测结果会造成影响。

二、地基承载力的主要方法———原位试验法:是一种通过现场直接试验确定承载力的方法。

包括（静）载荷试验、静力触探试验、标准贯入试验、旁压试验等，其中以载荷试验法为最可靠的基本的原位测试法。

1、地基土荷载试验（静载荷试验-——浅层平板载荷试验）：试验前先在现场试坑中竖立载荷架，使施加的荷载通过承压板传到地层中，以便测试浅部地基应力主要影响范围内的土的力学性质,包括测定土的变形模量、地基承载力以及研究土的湿陷性质等，反映承压板下1.5～2.0倍承压板直径的范围内地基土强度、变形的综合特征.本试验适于所有土层，也是动探、静探、标贯、十字板及旁压及等测试技术进行相关分析的基准性试验。

该试验费用较高、耗时较长,多用于大型工程。

2、标准贯入试验:是在土层钻孔中，利用重63.5kg的锤击贯入器，根据每贯入30cm所需锤击数来判断土的性质，估算土层强度的一种动力触探试验.3、静力触探试验：是用准静力（相对动力触探而言，没有或很少冲击荷载)将一个内部装有传感器的触探头以匀速压入土中，由于地层中各种土的软硬不同,探头所受的阻力自然也不一样，传感器将这种大小不同的贯入阻力通过电信号输入到记录仪表中记录下来，再通过贯入阻力与土的工程地质特征之间的定性关系和统计相关关系,来实现取得土层剖面、提供浅基承载力、选择桩端持力层和预估单桩承载力等工程地质勘察目的。

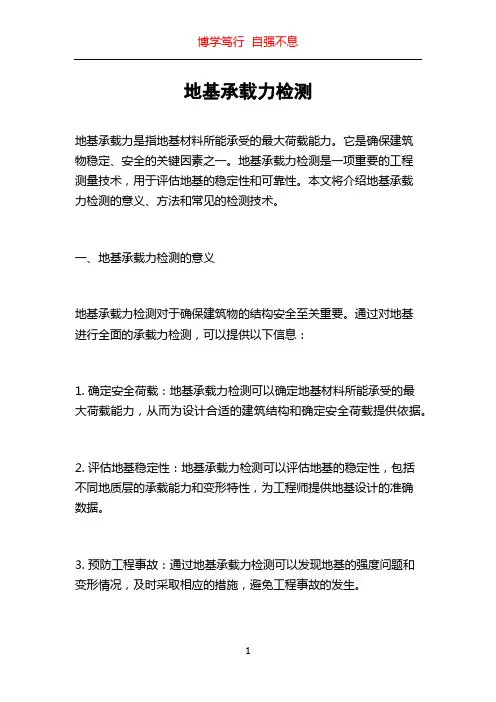

地基承载力检测方法地基承载力检测是土木工程中非常重要的一项工作，它可以帮助工程师们评估地基的承载能力，从而确保建筑物的安全稳固。

在进行地基承载力检测时，有多种方法可以使用，每种方法都有其特点和适用范围。

下面将介绍几种常见的地基承载力检测方法。

首先，静载试验是一种常用的地基承载力检测方法。

这种方法通过在地基上施加静载，然后观测地基的变形和应力情况来评估地基的承载能力。

静载试验可以直接测定地基的承载力，是一种比较直观的方法。

但是静载试验需要在现场进行，并且对设备和施工要求较高，成本也比较高昂。

其次，动力触探试验是另一种常见的地基承载力检测方法。

这种方法通过在地基上施加冲击荷载，然后观测地基的振动响应来评估地基的承载能力。

动力触探试验可以快速地对地基进行评估，并且可以在较短的时间内完成大面积的检测工作。

但是动力触探试验只能对地基进行表层的评估，对于深层地基的评估效果不佳。

此外，地基动力观测也是一种常用的地基承载力检测方法。

这种方法通过在地基上布置加速度计和变形仪器，然后观测地基的振动和变形情况来评估地基的承载能力。

地基动力观测可以实时地监测地基的变化情况，对于长期的地基承载力评估非常有用。

但是地基动力观测需要对地基进行较长时间的监测，成本较高。

综上所述，地基承载力检测方法有静载试验、动力触探试验和地基动力观测等多种。

在实际工程中，可以根据具体情况选择合适的地基承载力检测方法，以确保地基的承载能力符合设计要求。

同时，需要注意的是，地基承载力检测需要专业的技术支持和严格的操作规范，以确保检测结果的准确性和可靠性。

希望本文介绍的地基承载力检测方法对大家有所帮助。

试验主要步骤
1、用钻机先钻到需要进行标准贯入试验的土层，清孔后，换用标准贯入器。

2、将贯入器垂直打入试验土层中，先打入15cm，不计击数，继续贯入土中30cm，记录其锤击数，此数为标准贯入击数N。

3、若遇到比较密实的砂层，贯入不足30cm的锤击数已超过50击时，应终止试验，并记录实际贯入深度△s和累计锤击数n，按下式换算成贯入30cm的捶击数N：N=30×n÷△s
4、换以钻探工具继续钻机，至下一需要试验的深度，重复以上操作
5、用于钻杆的弹性压缩会引起能量的损耗，钻杆过长时传入贯入器的动能降低，因而减少每击的贯入深度，亦即提高了锤击数，所以需要根据赶场对锤击数进行修正：N=α×N0
钻杆长度和α的对应关系如下表所列：
6、标准贯入试验国内外已积累了大量的实践资料，给出了根据N估计天然地基的容许承载力，的经验关系，可供工程使用，其对应关系如下表：
附表三：
当S6选“粘性土”时，S11和S12的对应关系如下：
7、因中国面积广阔，每个地区的土质会有差异，所以此经验数据不一定适合所有地区，工程中也会根据本地区的同类工程的经验数据资料得出试验结果，此类情况请从设置功能中输入本地区的同类工程的经验数据，并在界面上选择“经验值取值”。

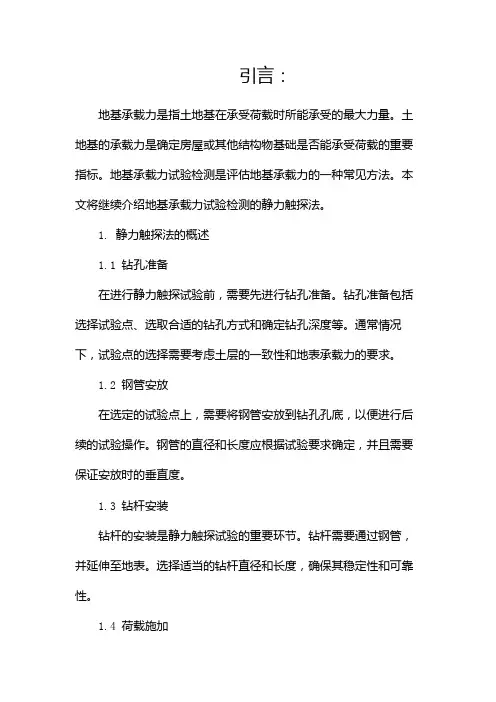

引言：地基承载力是指土地基在承受荷载时所能承受的最大力量。

土地基的承载力是确定房屋或其他结构物基础是否能承受荷载的重要指标。

地基承载力试验检测是评估地基承载力的一种常见方法。

本文将继续介绍地基承载力试验检测的静力触探法。

1. 静力触探法的概述1.1 钻孔准备在进行静力触探试验前，需要先进行钻孔准备。

钻孔准备包括选择试验点、选取合适的钻孔方式和确定钻孔深度等。

通常情况下，试验点的选择需要考虑土层的一致性和地表承载力的要求。

1.2 钢管安放在选定的试验点上，需要将钢管安放到钻孔孔底，以便进行后续的试验操作。

钢管的直径和长度应根据试验要求确定，并且需要保证安放时的垂直度。

1.3 钻杆安装钻杆的安装是静力触探试验的重要环节。

钻杆需要通过钢管，并延伸至地表。

选择适当的钻杆直径和长度，确保其稳定性和可靠性。

1.4 荷载施加在钻杆安装完成后，需要施加荷载。

通常使用油压机或液压系统施加荷载。

通过施加荷载，可以测得地基的变形和应力数据，进而计算地基的承载力。

1.5 数据记录和分析在进行荷载施加的过程中，需要记录相应的数据，并进行后续的分析。

数据记录可以包括地基的沉降量、钻杆的伸长量、荷载施加量等。

通过对这些数据的分析，可以计算地基的承载力。

2. 静力触探法的优势2.1 非破坏性静力触探法是一种非破坏性的地基承载力试验方法。

在试验过程中，不会对地基结构产生破坏，可以保持地基的完整性。

2.2 简便快捷相比其他地基承载力试验方法，静力触探法具有简便快捷的特点。

试验过程简单，可以在较短的时间内完成。

2.3 数据准确性高静力触探法通过直接测定地基的变形和应力数据，可以更加准确地评估地基的承载力。

数据的准确性对于设计和施工具有重要的指导意义。

2.4 成本相对较低相对于其他地基承载力试验方法，静力触探法的设备和人力成本相对较低。

这降低了地基承载力试验的成本，使其更适用于各种规模的工程项目。

2.5 应用范围广静力触探法适用于各种类型的地基和土壤情况。

地基承载力检测试验公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-地基承载力检测一、地基土载荷实验地基土载荷实验用于确定岩土的承载力和变形特征等，包括：载荷实验；现场浸水载荷实验；黄土湿陷实验；膨胀土现场浸水载荷实验等。

检测内容：天然地基承载力，检测数量不少于3点；复合地基承载力抽样检测数量为总桩数的%～%，且不少于3点，重要建筑应增加检测点数。

CFG桩和素混凝土桩应做完整性检测。

1．地基土载荷实验要点用于确定地基土的承载力，依据《建筑地基基础设计规范》（GB50007）。

（1）基坑宽度不应小于压板宽度或直径的3倍。

应注意保持实验土层的原状结构和天然湿度。

宜在拟试压表面用不超过20mm厚的粗、中砂层找平。

（2）加荷等级不应少于8级。

最大加载量不应少于荷载设计值的两倍。

（3）每级加载后，按间隔10、10、10、15、15min，以后为每隔读一次沉降，当连续2h内，每h的沉降量小于0.1mm时，则认为已趋稳定，可加下一级荷载。

（4）当出现下列情况之一时，即可终止加载：①承压板周围的土明显的侧向挤出；②沉降s急骤增大，荷载-沉降（p-s）曲线出现陡降段；③在某一荷载下，24h内沉降速度不能达到稳定标准；④ s/b≥（b:承压板宽度或直径）（5）承载力基本值的确定：①当p～s曲线上有明显的比例界限时，取该比例界限所对应的荷载值；②当极限荷载能确定，且该值小于对应比例界限的荷载值的倍时，取荷载极限值的一半；③不能按上述二点确定时，如压板面积为～㎡,对低压缩性土和砂土，可取s/b=～所对应的荷载值；对中、高压缩性土可取s/b=所对应的荷载值。

（6）同一土层参加统计的实验点不应少于3点，基本值的极差不得超过平均值的30%，取此平均值作为地基承载力标准值。

2. 现场试坑浸水试验用于确定地基土的承载力和浸水时的膨胀变形量。

依据《膨胀土地区建筑技术规范》（GBJ112）附录三“现场浸水载荷试验要点”。
