MSA系统稳定性分析

测量系统分析报告MSA概述测量系统分析（MSA）是一种用于评估和提高测量系统的准确性和稳定性的方法。

在制造和生产过程中，准确的测量是至关重要的，因为它对产品质量的监控和改进起着关键作用。

本文档将对测量系统进行分析，包括可重复性、再现性和稳定性等关键指标的评估，以及对所得数据的解释和建议。

测量系统简介测量系统是用来进行尺寸、重量、温度等物理量测量的设备和过程的总称。

测量系统可以包括测量仪器、传感器、仪表和操作方法等。

而测量系统分析是对这些测量系统进行评估和优化的过程。

测量系统的重要性测量系统是确保产品尺寸和规格准确的关键因素。

一个好的测量系统可以提供可靠的数据，帮助生产商识别潜在的质量问题，并做出正确的调整，以确保产品的一致性和合格性。

然而，一个不准确或不稳定的测量系统可能会导致误判，从而对产品的质量和性能产生负面影响。

MSA的关键指标可重复性（Repeatability）可重复性是指在相同测量条件下，测量系统对同一对象进行重复测量的结果间的一致性。

当一个测量系统具有良好的可重复性时，重复测量的结果应该接近。

在测量系统分析中，使用计算变异系数（CV）来评估测量数据的可重复性。

再现性（Reproducibility）再现性是指在不同测量条件下，不同测量系统或不同测量人员对同一对象进行测量所得结果的一致性。

一个良好的测量系统应该具有较高的再现性，即不同的测量设备和人员能够得到相似的测量结果。

在测量系统分析中，可以使用方差分析（ANOVA）来评估测量数据的再现性。

线性度（Linearity）线性度是指测量系统的输出值是否与被测量对象的实际值呈线性关系。

一个好的测量系统应该具有较好的线性度，即在不同测量范围内，测量结果与实际值之间应该存在一个良好的线性关系。

可以使用回归分析来评估测量数据的线性度。

稳定性（Stability）稳定性是指测量系统在一段时间内保持准确性和一致性的能力。

测量系统的稳定性对于长期生产过程的监控和控制非常重要。

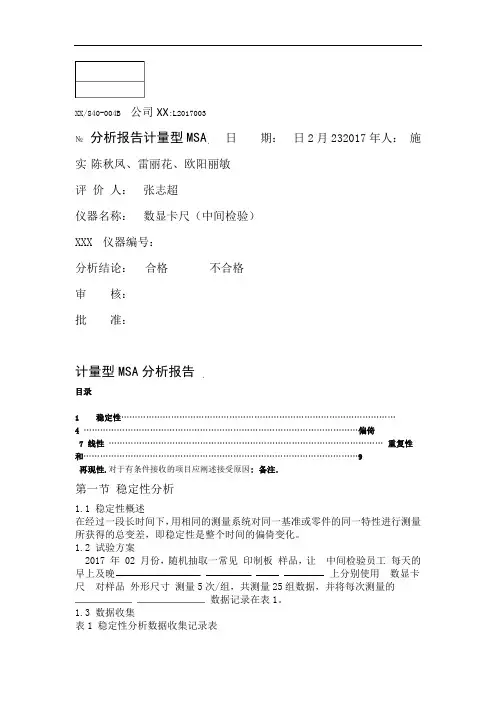

XX/840-004B 公司XX:L2017003№分析报告计量型MSA日期：日2月232017年人：施实陈秋凤、雷丽花、欧阳丽敏评价人：张志超仪器名称：数显卡尺（中间检验）XXX仪器编号：分析结论：合格不合格审核：批准：计量型MSA分析报告目录1 稳定性………………………………………………………………………………………4 ………………………………………………………………………………………偏倚7 线性...................................................................................................重复性和 (9)再现性.对于有条件接收的项目应阐述接受原因: 备注．第一节稳定性分析1.1 稳定性概述在经过一段长时间下，用相同的测量系统对同一基准或零件的同一特性进行测量所获得的总变差，即稳定性是整个时间的偏倚变化。

1.2 试验方案2017 年 02 月份，随机抽取一常见印制板样品，让中间检验员工每天的早上及晚上分别使用数显卡尺对样品外形尺寸测量5次/组，共测量25组数据，并将每次测量的数据记录在表1。

1.3 数据收集表1 稳定性分析数据收集记录表1.4 测量系统稳定性可接受判定标准1.4.1 不允许有超出控制限的点；1.4.2 连续7点位于中心线同一侧；1.4.3 连续6点上升或下降；1.4.4 连续14点交替上下变化；1.4.5 连续3点有2点距中心的距离大于两个标准差；1.4.6 连续5点中有4点距离中心线的距离大于一个标准差；1.4.7 连续15点排列在中心线的一个标准差范围内；1.4.8 连续8点距中心线的距离大于一个标准差。

1.5 数据分析图1 中间检验_数显卡尺 Xbar-R控制图从图1 Minitab生成Xbar-R控制图可知，没有控制点超出稳定性可接受判定标准，表明该测量系统稳定性可接受。

XXXX作业文件文件编号：JT/C－7.6J－003 版号：A/0（MSA）测量系统分析稳定性、偏移和线性研究作业指导书批准：吕春刚审核：尹宝永编制：邹国臣受控状态：分发号：2006年11月15日发布2006年11月15日实施量具的稳定性、偏移、线性研究作业指导书JT/C－7.6J－003 1目的为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对测量系统的五个特性进行分析，使测量结果的不确定度已知，为准确评定产品提高质量保证。

2适用范围适用于公司使用的所有测量仪器的稳定性、偏移和线性的测量分析。

3职责3.1检验科负责确定过程所需要的测量仪器，并定期校准和检定，对使用的测量系统分析，对存在的异常情况及时采取纠正预防措施。

3.2工会负责根据需要组织和安排测量系统技术应用的培训。

3.3生产科配合对测量仪器进行测量系统分析。

4术语4.1偏倚偏倚是测量结果的观测平均值与基准值（标准值）的差值。

4.2稳定性（飘移）稳定性是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。

4.3线性线性是在量具预期的工作量程内，偏倚值的变差。

4.4重复性重复性是由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性获得的测量值的变差。

4.5再现性再现性是由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性的测量平均值的变差。

5测量系统分析作业准备5.1确定测量过程需要使用的测量仪器以及测量系统分析的范围。

a)控制计划有要求的工序所使用的测量仪器；b)有SPC控制要求的过程，特别是有关键/特殊特性的产品及过程；c)新产品、新过程；d)新增的测量仪器；e)已经作过测量系统分析，重新修理后。

5.2公司按GB/T10012标准要求，建立公司计量管理体系，确保建立的测JT/C －7.6J －003量系统的可靠性。

6分析研究过程 6.1稳定性分析研究1）取一样件，并建立其可追溯到相关标准的参考值。

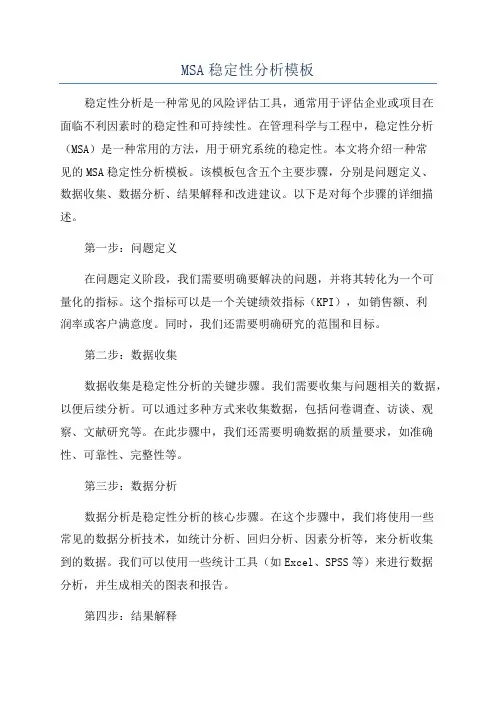

MSA稳定性分析模板稳定性分析是一种常见的风险评估工具，通常用于评估企业或项目在面临不利因素时的稳定性和可持续性。

在管理科学与工程中，稳定性分析（MSA）是一种常用的方法，用于研究系统的稳定性。

本文将介绍一种常见的MSA稳定性分析模板。

该模板包含五个主要步骤，分别是问题定义、数据收集、数据分析、结果解释和改进建议。

以下是对每个步骤的详细描述。

第一步：问题定义在问题定义阶段，我们需要明确要解决的问题，并将其转化为一个可量化的指标。

这个指标可以是一个关键绩效指标（KPI），如销售额、利润率或客户满意度。

同时，我们还需要明确研究的范围和目标。

第二步：数据收集数据收集是稳定性分析的关键步骤。

我们需要收集与问题相关的数据，以便后续分析。

可以通过多种方式来收集数据，包括问卷调查、访谈、观察、文献研究等。

在此步骤中，我们还需要明确数据的质量要求，如准确性、可靠性、完整性等。

第三步：数据分析数据分析是稳定性分析的核心步骤。

在这个步骤中，我们将使用一些常见的数据分析技术，如统计分析、回归分析、因素分析等，来分析收集到的数据。

我们可以使用一些统计工具（如Excel、SPSS等）来进行数据分析，并生成相关的图表和报告。

第四步：结果解释在结果解释阶段，我们将分析结果进行解释，并就问题的原因、影响和解决方案进行讨论。

我们可以使用一些可视化工具（如图表、图表等）来更好地展示和解释结果。

此外，我们还可以与相关方进行讨论，以获得更多的见解和反馈。

第五步：改进建议在改进建议阶段，我们将根据分析结果提出一些建议，以改进系统的稳定性。

这些建议可以是关于流程、资源分配、团队配置等方面的。

我们应该确保这些建议是可行和实施的，并考虑到可能的风险和限制。

总之，MSA稳定性分析模板提供了一个结构化的方法和步骤，用于评估系统的稳定性。

通过使用该模板，我们可以更好地了解系统的问题，并提出相应的改进建议。

尽管该模板在不同的情况下可能需要进行一些修改和调整，但其基本框架是通用的，并可以用于各种情况和领域。

XXXX作业文件文件编号：JT/C－7.6J－003 版号：A/0（MSA）测量系统分析稳定性、偏移和线性研究作业指导书批准：吕春刚审核：尹宝永编制：邹国臣受控状态：分发号：2006年11月15日发布2006年11月15日实施量具的稳定性、偏移、线性研究作业指导书 JT/C－7.6J－0031目的为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对测量系统的五个特性进行分析，使测量结果的不确定度已知，为准确评定产品提高质量保证。

2适用范围适用于公司使用的所有测量仪器的稳定性、偏移和线性的测量分析。

3职责3.1检验科负责确定过程所需要的测量仪器，并定期校准和检定，对使用的测量系统分析，对存在的异常情况及时采取纠正预防措施。

3.2工会负责根据需要组织和安排测量系统技术应用的培训。

3.3生产科配合对测量仪器进行测量系统分析。

4术语4.1偏倚偏倚是测量结果的观测平均值与基准值（标准值）的差值。

4.2稳定性（飘移）稳定性是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。

4.3线性线性是在量具预期的工作量程内，偏倚值的变差。

4.4重复性重复性是由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性获得的测量值的变差。

4.5再现性再现性是由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性的测量平均值的变差。

5测量系统分析作业准备5.1确定测量过程需要使用的测量仪器以及测量系统分析的范围。

a)控制计划有要求的工序所使用的测量仪器；b)有SPC控制要求的过程，特别是有关键/特殊特性的产品及过程；c)新产品、新过程；d)新增的测量仪器；e)已经作过测量系统分析，重新修理后。

5.2公司按GB/T10012标准要求，建立公司计量管理体系，确保建立的测量系统的可靠性。

6分析研究过程 6.1稳定性分析研究1）取一样件，并建立其可追溯到相关标准的参考值。

如果无法取得这样的样件，则选择一个落在产品测量范围中间的生产零件，指定它为基准样件进行稳定性分析。

莱州市XX机械有限公司作业文件文件编号：JT/C－7.6J－003版号：A/0（MSA）测量系统分析稳定性、偏移和线性研究作业指导书批准：审核：编制：受控状态：分发号：2006年11月15日发布2006年11月15日实施量具的稳定性、偏移、线性研究作业指导书JT/C－7.6J－0031目的为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对测量系统的五个特性进行分析，使测量结果的不确定度已知，为准确评定产品提高质量保证。

2适用范围适用于公司使用的所有测量仪器的稳定性、偏移和线性的测量分析。

3职责3.1检验科负责确定过程所需要的测量仪器，并定期校准和检定，对使用的测量系统分析，对存在的异常情况及时采取纠正预防措施。

3.2工会负责根据需要组织和安排测量系统技术应用的培训。

3.3生产科配合对测量仪器进行测量系统分析。

4术语4.1偏倚偏倚是测量结果的观测平均值与基准值（标准值）的差值。

4.2稳定性（飘移）稳定性是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。

4.3线性线性是在量具预期的工作量程内，偏倚值的变差。

4.4重复性重复性是由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性获得的测量值的变差。

4.5再现性再现性是由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性的测量平均值的变差。

5测量系统分析作业准备5.1确定测量过程需要使用的测量仪器以及测量系统分析的范围。

a)控制计划有要求的工序所使用的测量仪器；b)有SPC控制要求的过程，特别是有关键/特殊特性的产品及过程；c)新产品、新过程；d)新增的测量仪器；e)已经作过测量系统分析，重新修理后。

5.2公司按GB/T10012标准要求，建立公司计量管理体系，确保建立的测量系统的可靠性。

6分析研究过程 6.1稳定性分析研究1）取一样件，并建立其可追溯到相关标准的参考值。

如果无法取得这样的样件，则选择一个落在产品测量范围中间的生产零件，指定它为基准样件进行稳定性分析。

XXXX作业文件文件编号：JT/C－7.6J－003 版号：A/0（MSA）测量系统分析稳定性、偏移和线性研究作业指导书批准：吕春刚审核：尹宝永编制：邹国臣受控状态：分发号：2006年11月15日发布2006年11月15日实施量具的稳定性、偏移、线性研究作业指导书 JT/C－7.6J－0031目的为了配备并使用与要求的测量能力相一致的测量仪器，通过适当的统计技术，对测量系统的五个特性进行分析，使测量结果的不确定度已知，为准确评定产品提高质量保证。

2适用范围适用于公司使用的所有测量仪器的稳定性、偏移和线性的测量分析。

3职责3.1检验科负责确定过程所需要的测量仪器，并定期校准和检定，对使用的测量系统分析，对存在的异常情况及时采取纠正预防措施。

3.2工会负责根据需要组织和安排测量系统技术应用的培训。

3.3生产科配合对测量仪器进行测量系统分析。

4术语4.1偏倚偏倚是测量结果的观测平均值与基准值（标准值）的差值。

4.2稳定性（飘移）稳定性是测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。

4.3线性线性是在量具预期的工作量程内，偏倚值的变差。

4.4重复性重复性是由一个评价人，采用一种测量仪器，多次测量同一零件的同一特性获得的测量值的变差。

4.5再现性再现性是由不同的评价人，采用相同的测量仪器，测量同一零件的同一特性的测量平均值的变差。

5测量系统分析作业准备5.1确定测量过程需要使用的测量仪器以及测量系统分析的范围。

a)控制计划有要求的工序所使用的测量仪器；b)有SPC控制要求的过程，特别是有关键/特殊特性的产品及过程；c)新产品、新过程；d)新增的测量仪器；e)已经作过测量系统分析，重新修理后。

5.2公司按GB/T10012标准要求，建立公司计量管理体系，确保建立的测JT/C －7.6J －003量系统的可靠性。

6分析研究过程 6.1稳定性分析研究1）取一样件，并建立其可追溯到相关标准的参考值。

一．稳定性：1．定义：稳定性——测量系统在某持续时间内测量同一基准或零件的单一特性时获得的测量值总变差。

2．使用均值和极差控制图，该控制图可提供方法以分离影响所有测量结果的原因产生的变差（普通变差）和特殊条件产生的变差（特殊原因变差）。

凡信号出现在控制值外点均表现“失控”或“不稳定”。

3．研究：绘出标准（样件）重复读数X或R，图中失控信号即为需核准测量系统的标志。

4．操作要领：必须仔细策划控制图技术（如取样时间、环境等），以防样本容量、频率等导致失误信号。

5．稳定性改进①从过程中排除特殊原因——由超出的点反应。

②减少控制限宽度——排除普通原因造成的变差。

图2测量系统特性图二．偏倚1．定义：偏倚——测量结果的观察平均值与基准的差值。

2．操作方式：①对一件样件进行精密测量。

②由同一评价人用被评价单个量具测量同一零件至少十次。

③计算读数平均值。

④偏倚=基准值-平均值3．产生较大偏倚的原因①基准误差②磨损的零件③制造的仪器尺寸不对④测量错误的特性⑤仪表未正确校准⑥评价人使用仪器不正确。

三．重复性1．定义：重复性——由一个评价人采用一种测量器具，多次测量同一零件的同一特性时获得的差值。

2．测量过程的重复性意味着测量系统自身的变异是一致的。

重复性可用极差图显示测量过程的一致性。

3．重复性或量具变差的估计：σe=5.15×R/d2d2——常数（查表得）与零件数量、试验次数有关。

5.15——代表正态分布的90%的测量结果。

四．再现性1．定义：再现性——由不同评价人采用相同测量器具测量同一零件的同一特性时测量平均值的变差。

2．测量过程的再现性表明评价人的差异性是一致的。

若评价人变异存在，则每位评价人所有平均值将会不同，可采用均值图来显示。

3．估计评价人标准偏差σo=5.15×R o/d2d2——常数（查表得）与零件数量、试验次数有关。

5.15——代表正态分布的90%的测量结果。

R o=R MAX-R MIN由于量具变差影响该估计值，必须通过减去重复性来纠正校正过的再现值=√〔5.15×R o/d2〕-〔（5.15σe）2/nr〕n—零件数量r—试验次数五．线性1．定义：线性——在量具预期的工作范围内，偏倚值的差值。

新版MSA稳定性测量系统稳定性分析稳定性是衡量一个测量系统的重要指标之一，对于稳定性差的测量系统，其测量结果将无法准确反映被测对象的真实情况，从而影响到整个测试过程和数据分析的可靠性。

因此，对于新版MSA稳定性测量系统的稳定性进行分析是非常必要的。

首先，稳定性测试应该包含多个方面的要素，如重复性、回归性和再现性等。

重复性是指在相同条件下，连续进行多次测量所得结果之间的变异程度；回归性是指在不同条件下，对同一特性进行多次测量所得结果之间的变异程度；再现性是指由不同测量者和不同测量设备进行的多次测量所得结果之间的变异程度。

这三个要素反映了测量系统内部和外部因素对结果产生的影响，是评价系统稳定性的关键要素。

其次，针对这些要素，可以采取一系列的稳定性测试方法。

例如，对于重复性的评估可以采用方差分析法，通过分析不同测量条件下的方差比较结果之间的差异来评估系统的稳定性；对于回归性的评估可以采用线性回归分析，通过拟合曲线来判断测量结果是否符合线性关系，进而评估系统的稳定性；对于再现性的评估可以采用方差分析法，通过不同测量者和测量设备进行的重复测量结果的方差比较来评估系统的稳定性。

同时，在进行稳定性分析时，还需要考虑测量系统背景噪声的影响。

背景噪声是指测量系统在测量过程中由于环境、材料等因素引起的随机误差，其存在会对稳定性测试结果产生一定的干扰。

因此，对于背景噪声的控制也是保证测量系统稳定性的重要环节。

可以通过增加测量次数、采用平滑算法或者噪声滤波器来减小背景噪声对稳定性测试的影响。

最后，稳定性分析的结果应该在测量系统设计和操作过程中得到充分的应用。

通过对稳定性测试结果的分析，可以找出系统存在的问题，并采取相应的措施进行改进，如优化测量设备的校准程序、改进测试方法、提高测量者的技能水平等，从而提高测量系统的稳定性。

综上所述，对新版MSA稳定性测量系统进行稳定性分析，可以通过评估重复性、回归性和再现性等要素，采用方差分析法和线性回归分析等方法，控制背景噪声的干扰，将分析结果应用于系统的设计和操作中，从而提高系统的稳定性。

夹具MSA稳定性分析x夹具的稳定性分析是制造和工程领域中非常重要的一项工作。

稳定性分析是对夹具进行全面评估，以确定其在使用中维持稳定性和准确性的能力。

下面将从MSA（测量系统分析）的角度出发，详细介绍夹具稳定性分析的内容。

首先，夹具的稳定性分析通常包括以下几个方面：1.夹具的设计和结构分析：分析夹具的设计和结构是否合理，能够满足工作要求和使用环境的要求。

这包括夹具的材料选择、夹具组件的连接方式、夹具的承载能力等方面的分析。

2.夹具的功能性分析：分析夹具能否满足工件的夹持要求，夹具的可调节范围是否满足工厂的生产需求等方面。

这涉及到夹具的夹持力、夹持方式、夹具的可调节方式等方面的分析。

3.夹具的精度分析：分析夹具在使用过程中的精度是否能够满足产品的精度要求。

这包括夹具的平行度、垂直度、位置精度等方面的分析。

4.夹具的可靠性分析：分析夹具在长期使用过程中的可靠性和寿命。

这包括夹具的使用寿命、夹具的可靠性指标等方面的分析。

5.夹具的维护和保养分析：分析夹具的维护和保养工作是否得当，以确保夹具在使用过程中保持稳定性和准确性。

这包括夹具的定期保养、故障排除等方面的分析。

在进行夹具稳定性分析时，常用的方法之一是MSA。

MSA是测量系统分析的缩写，是一种用于评估测量系统稳定性和准确性的方法。

MSA分析的基本步骤如下：1.确定测量系统的目标：确定分析的目的，例如确定夹具的测量准确性、稳定性等。

2.选择适当的测量指标：选择反映夹具稳定性和准确性的指标，例如夹具的平行度、垂直度、位置精度等。

3.收集数据：收集夹具的测量数据，包括正常使用下的夹具测量结果。

4.分析数据：对收集的数据进行分析，计算夹具的稳定性和准确性指标，例如计算夹具的平均值、标准差、方差等。

5.判断结果：对分析结果进行判断，判断夹具的稳定性和准确性是否满足要求。

6.提出改进建议：根据分析的结果，提出改进夹具稳定性和准确性的建议，例如调整夹具的结构、材料、加强夹具的维护保养等。
