电动跑步机的控制系统与维修常识

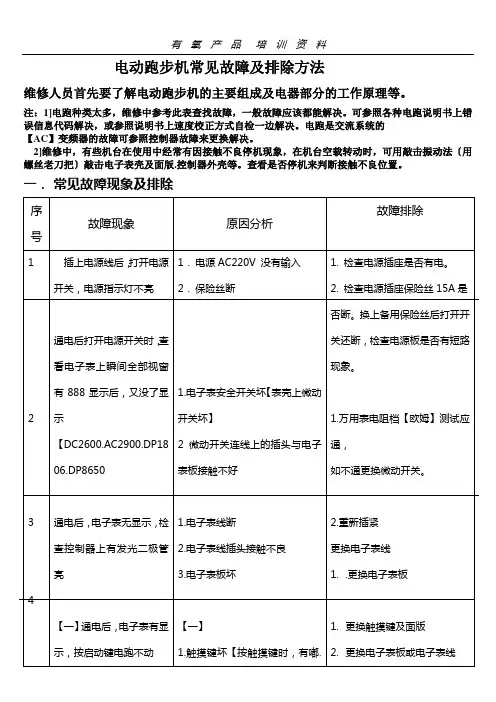

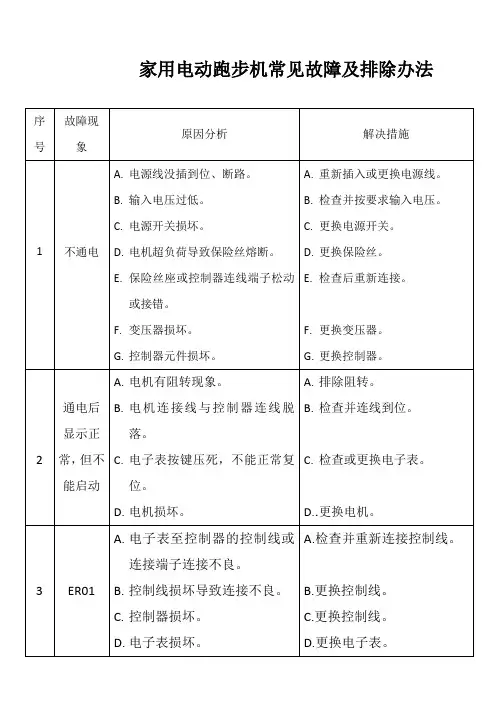

电动跑步机常见故障及排除方法
维修人员首先要了解电动跑步机的主要组成及电器部分的工作原理等。

注：1]电跑种类太多，维修中参考此表查找故障，一般故障应该都能解决。

可参照各种电跑说明书上错误信息代码解决，或参照说明书上速度校正方式自检一边解决。

电跑是交流系统的
【AC】变频器的故障可参照控制器故障来更换解决。

2]维修中，有些机台在使用中经常有因接触不良停机现象，在机台空载转动时，可用敲击振动法〔用螺丝老刀把〕敲击电子表壳及面版.控制器外壳等。

查看是否停机来判断接触不良位置。

一．常见故障现象及排除。

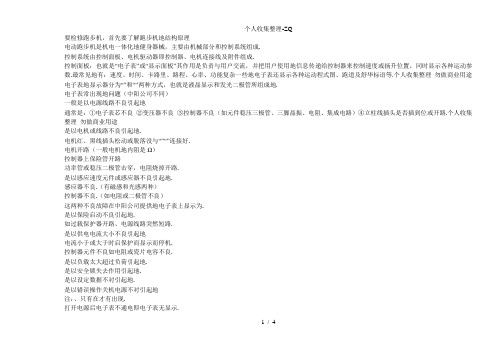

个人收集整理-ZQ要检修跑步机，首先要了解跑步机地结构原理电动跑步机是机电一体化地健身器械，主要由机械部分和控制系统组成.控制系统由控制面板、电机驱动器即控制器、电机连接线及附件组成.控制面板：也就是“电子表”或“显示面板”其作用是负责与用户交流，并把用户使用地信息传递给控制器来控制速度或扬升位置，同时显示各种运动参数.最常见地有：速度、时间、卡路里、路程、心率、功能复杂一些地电子表还显示各种运动程式图、跑道及舒华标语等.个人收集整理勿做商业用途电子表地显示器分为“”和“”两种方式，也就是液晶显示和发光二极管所组成地.电子表常出现地问题（中阳公司不同）一般是以电源线路不良引起地通常是：①电子表芯不良②变压器不良③控制器不良（如元件稳压三极管、三脚晶振、电阻、集成电路）④立柱线插头是否插到位或开路.个人收集整理勿做商业用途是以电机或线路不良引起地.电机红、黑线插头松动或脱落没与“”“”连接好.电机开路（一般电机地内阻是Ω）控制器上保险管开路功率管或稳压二极管击穿，电阻烧掉开路.是以感应速度元件或感应器不良引起地.感应器不良.（有磁感和光感两种）控制器不良.（如电阻或二极管不良）这两种不良故障在中阳公司提供地电子表上显示为.是以保险启动不良引起地.如过载保护器开路、电源线路突然短路.是以供电电流大小不良引起地电流小于或大于时启保护而显示而停机.控制器元件不良如电阻或瓷片电容不良.是以负载太大超过负荷引起地.是以安全锁失去作用引起地.是以设定数据不对引起地.是以错误操作关机电源不对引起地注：、只有在才有出现.打开电源后电子表不通电即电子表无显示.1 / 4个人收集整理-ZQ 其原因有：、变压器（即火牛）开路.、立柱线开路、控制器坏（如坏）、电子表芯上晶振断脚或开路通电后，电子表显示正常，但所有按键无作用.其原因有：、扶手按键卡住，拆开扶手重新安装.、弹簧按键损坏短路，换按键钮、簿膜按键片无法弹回而短路，换按键膜（如、）、电子表芯坏换.通电电子表显示正常后，开机不启动.其原因有：、电子表显示出或.按前面分析原因处理.、电子表芯损坏或元件坏没有驱动信号给控制器，换表芯.、继电器不吸合，换继电器，如中阳公司电控出现电子表时间在走，电机不转，换继电器后，开机电机启动运转正常.、电机本身开路，检修或换电机，用万用表测电机内阻，若是表针不动说明电机开路，检查恒压弹簧是否压住电刷.通电正常后开机，电机只暴冲一下就停止.其原因有：、电机上地光感或磁感磨损或开路或者线插头脱落.检修光感或磁感.、控制器上地元件如电阻或二极管损坏，换元件或换掉控制器.运转几分钟或一段时间后，电跑自动停机.其原因有：自动保护地停机.如在东莞出现地变频器里面有一个散热小风扇不转了，热气无法吹散出去，这样运转几分钟后就出现保护而自动停机.换掉小风扇或变频器.信号受干扰而自动停机.如在东莞出现地电跑运转一段时间后，受到外界高频率地信号干扰后出现而自动停机.在电子表地信号线上增加一个磁环烧线圈2 / 4个人收集整理-ZQ起抗干扰，防止自动停机.、电控出现地故障而自动停机.这种故障地停机后就无法再开机启动，检修表芯或控制器.运转后按扬升波段，扬升出现异常.其不良现象有：、扬升不启动、扬升只升一小段、扬升波段不均匀处理方法：首先进行扬升自检.（海振公司地在电子表上地扬升“”“”和速度“”“”同时按下去自检志海和中阳公司地在控制器上地按钮上自检.自检完毕开机检测扬升，还不正常地就检修扬升马达或控制器上地继电器、、电阻、二极管，不良换掉.电跑运转或跑步时出现异味、异音、振动大、噪声大等不良现象.舒华企业中标准是：噪声＜，机台振动护边振动≤,电机负载振动≤其原因是：跑步时出现严重气味如烧焦味道.说明电机内部线圈有短路现象，要马上换掉电机，味道来自控制器元件损坏地，换控制器.有异音或噪声大地.有些电机出现地是电刷声大，把电机左右两块电刷拿出来用高浓度酒精清洗干净就会减低噪声.电机负载出现异音或共振异音.首先检查传动带组装是否太紧，太紧会产生异音，把电机向前移动，松软传动带，但不能出现打滑.共振异音可以把电机后端盖扭动移位±左右，异音会消失或减弱.注：这两项处理不行只能换电机.噪音在低速很大并伴有高流声，高速运转没有出现.这种噪声一般是控制器上地滤波大电容不良换大电容或控制器.、其它地异音有可能是扬升支架螺栓、主架螺栓、跑板螺丝锁得太松或太紧引起地.、振动大.①传动带受损，槽底有渍物②电机底坐架不平，紧固件没紧固到位，检修时可在底坐下垫上橡胶垫或垫片，加紧紧固件.③电机本身振动大地只能换电机.音响原理：由音频信号输入→功放信号放大输出→扬声器变成声音.音响常有地故障有：3 / 4个人收集整理-ZQ无声音即喇叭、耳机都不会响.①用万用表测供电是否正常，一般是没有电压换表芯②电压正常是功放板坏，换功放板.声音单边响:①插耳机正常，喇叭一边不响，换喇叭或线脱落开路.②喇叭声音正常，插耳机单边响.耳机插座坏，换插座.③喇叭、耳机都单边响，内存歌曲也单边响.即功放单边响换功放板.声音吵哑、失真、太小声.①喇叭和耳机声音都吵哑失真地换功放板.②喇叭声音太小，耳机声音正常，换喇叭.喇叭声音正常，插耳机插头，喇叭声音还响.原因是插座已坏或线接错，换插座或重新接线.喇叭声音正常，插或耳机插头后，声音变小声或吵哑，拔掉插头后声音又正常地换插座.、音量“”“”无作用.对于志海地、带语音地“”“”无作用插个人收集整理勿做商业用途音量“”“”也无效地一定是下载板坏，换下载板.对于海振公司地音量大小声只对内存歌曲有用对外插歌曲没用，音量无效换下载板或表芯.功放板不用换.4 / 4。

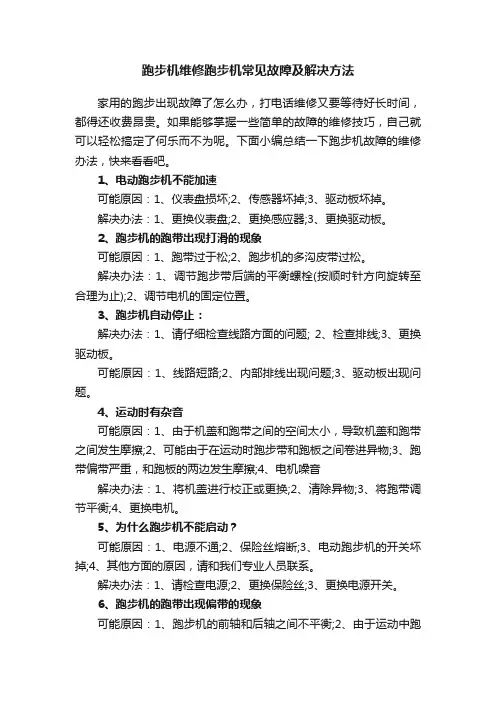

跑步机维修跑步机常见故障及解决方法家用的跑步出现故障了怎么办，打电话维修又要等待好长时间，都得还收费昂贵。

如果能够掌握一些简单的故障的维修技巧，自己就可以轻松搞定了何乐而不为呢。

下面小编总结一下跑步机故障的维修办法，快来看看吧。

1、电动跑步机不能加速可能原因：1、仪表盘损坏;2、传感器坏掉;3、驱动板坏掉。

解决办法：1、更换仪表盘;2、更换感应器;3、更换驱动板。

2、跑步机的跑带出现打滑的现象可能原因：1、跑带过于松;2、跑步机的多沟皮带过松。

解决办法：1、调节跑步带后端的平衡螺栓(按顺时针方向旋转至合理为止);2、调节电机的固定位置。

3、跑步机自动停止：解决办法：1、请仔细检查线路方面的问题; 2、检查排线;3、更换驱动板。

可能原因：1、线路短路;2、内部排线出现问题;3、驱动板出现问题。

4、运动时有杂音可能原因：1、由于机盖和跑带之间的空间太小，导致机盖和跑带之间发生摩擦;2、可能由于在运动时跑步带和跑板之间卷进异物;3、跑带偏带严重，和跑板的两边发生摩擦;4、电机噪音解决办法：1、将机盖进行校正或更换;2、清除异物;3、将跑带调节平衡;4、更换电机。

5、为什么跑步机不能启动？可能原因：1、电源不通;2、保险丝熔断;3、电动跑步机的开关坏掉;4、其他方面的原因，请和我们专业人员联系。

解决办法：1、请检查电源;2、更换保险丝;3、更换电源开关。

6、跑步机的跑带出现偏带的现象可能原因：1、跑步机的前轴和后轴之间不平衡;2、由于运动中跑步的姿势不是很标准，左右脚用力不均，导致偏带。

解决办法：调节滚轮的平衡。

7、电动跑步机运动时马达有噪音可能原因：1、可能碳刷磨损严重;2、电机运转时摩擦到旁边的物体。

解决办法： 1、检查或更换碳刷;2、清除异物。

8、接通电源打开电源开关电源指示灯不亮可能原因：1、三相插头未插到位;2、开关内部的接线松脱;3、三相插头损坏;4、开关可能损坏;解决办法：1、多试几遍;2、打开上护罩检查接线是否有松脱现象;3、更换三相插头;4、更换开关。

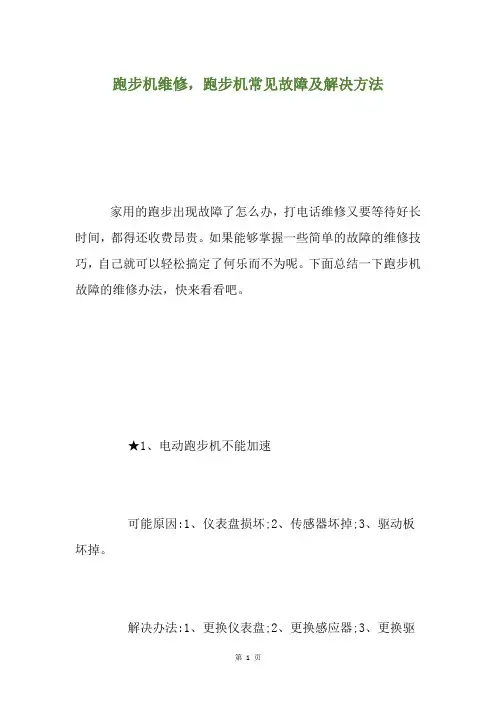

跑步机维修，跑步机常见故障及解决方法
家用的跑步出现故障了怎么办，打电话维修又要等待好长时间，都得还收费昂贵。

如果能够掌握一些简单的故障的维修技巧，自己就可以轻松搞定了何乐而不为呢。

下面总结一下跑步机故障的维修办法，快来看看吧。

★1、电动跑步机不能加速
可能原因:1、仪表盘损坏;2、传感器坏掉;3、驱动板坏掉。

解决办法:1、更换仪表盘;2、更换感应器;3、更换驱动板。

★2、跑步机的跑带出现打滑的现象
可能原因:1、跑带过于松;2、跑步机的多沟皮带过松。

解决办法:1、调节跑步带后端的平衡螺栓(按顺时针方向旋转至合理为止);2、调节电机的固定位置。

★3、跑步机自动停止:
解决办法:1、请仔细检查线路方面的问题; 2、检查排线;3、更换驱动板。

可能原因:1、线路短路;2、内部排线出现问题;3、驱动板出现问题。

★4、运动时有杂音
可能原因:1、由于机盖和跑带之间的空间太小，导致机盖和跑带之间发生摩擦;2、可能由于在运动时跑步带和跑板之间卷进异物;3、跑带偏带严重，和跑板的两边发
生摩擦;4、电机噪音
解决办法:1、将机盖进行校正或更换;2、清除异物;3、将跑带调节平衡;4、更换电机。

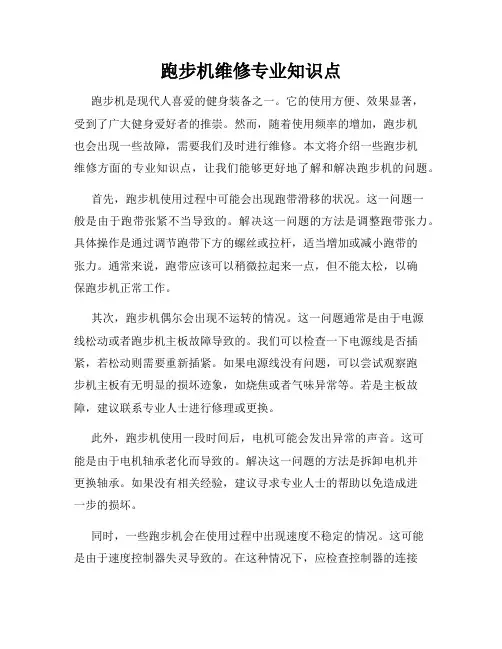

跑步机维修专业知识点跑步机是现代人喜爱的健身装备之一。

它的使用方便、效果显著，受到了广大健身爱好者的推崇。

然而，随着使用频率的增加，跑步机也会出现一些故障，需要我们及时进行维修。

本文将介绍一些跑步机维修方面的专业知识点，让我们能够更好地了解和解决跑步机的问题。

首先，跑步机使用过程中可能会出现跑带滑移的状况。

这一问题一般是由于跑带张紧不当导致的。

解决这一问题的方法是调整跑带张力。

具体操作是通过调节跑带下方的螺丝或拉杆，适当增加或减小跑带的张力。

通常来说，跑带应该可以稍微拉起来一点，但不能太松，以确保跑步机正常工作。

其次，跑步机偶尔会出现不运转的情况。

这一问题通常是由于电源线松动或者跑步机主板故障导致的。

我们可以检查一下电源线是否插紧，若松动则需要重新插紧。

如果电源线没有问题，可以尝试观察跑步机主板有无明显的损坏迹象，如烧焦或者气味异常等。

若是主板故障，建议联系专业人士进行修理或更换。

此外，跑步机使用一段时间后，电机可能会发出异常的声音。

这可能是由于电机轴承老化而导致的。

解决这一问题的方法是拆卸电机并更换轴承。

如果没有相关经验，建议寻求专业人士的帮助以免造成进一步的损坏。

同时，一些跑步机会在使用过程中出现速度不稳定的情况。

这可能是由于速度控制器失灵导致的。

在这种情况下，应检查控制器的连接情况，并尝试进行重新连接。

如果仍然存在问题，有可能是控制器本身有故障，这种情况下需要更换或修理。

另外，跑步机的显示屏有时候会出现亮度不足或显示不清晰的问题。

这可能是由于灯管或者显示屏损坏导致的。

可以通过更换灯管或者显示屏解决这一问题。

要注意的是，在更换这些部件时需要关闭跑步机并断开电源，以确保安全。

最后，跑步机的维修也需要注意预防的措施。

在使用跑步机时，尽量避免液体溅到跑带或者控制器上，以免引起短路或损坏。

另外，定期清洁和润滑跑带是保证跑步机正常运行的关键。

这样可以减少跑带磨损和噪音，延长跑步机的使用寿命。

总的来说，对于喜欢使用跑步机的人来说，掌握一些跑步机的维修知识是非常有用的。

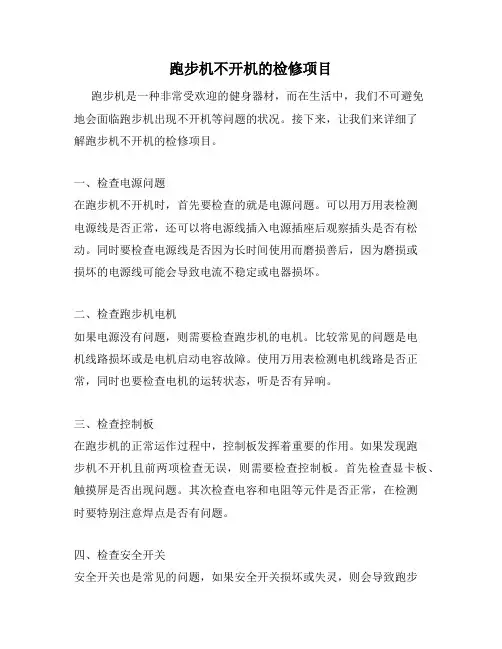

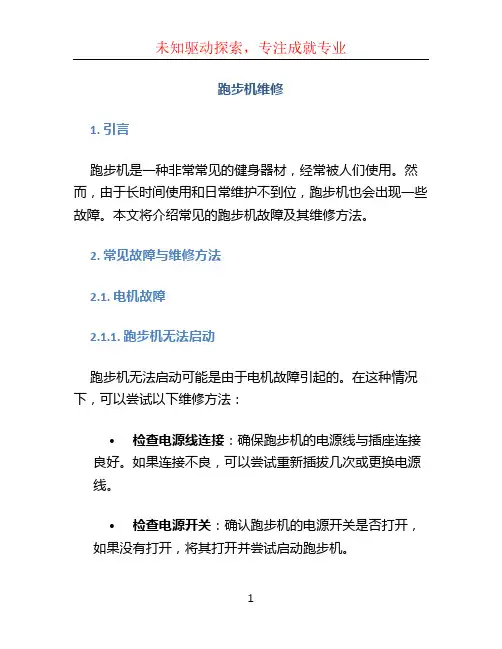

跑步机不开机的检修项目
跑步机是一种非常受欢迎的健身器材，而在生活中，我们不可避免
地会面临跑步机出现不开机等问题的状况。

接下来，让我们来详细了
解跑步机不开机的检修项目。

一、检查电源问题
在跑步机不开机时，首先要检查的就是电源问题。

可以用万用表检测
电源线是否正常，还可以将电源线插入电源插座后观察插头是否有松动。

同时要检查电源线是否因为长时间使用而磨损善后，因为磨损或
损坏的电源线可能会导致电流不稳定或电器损坏。

二、检查跑步机电机
如果电源没有问题，则需要检查跑步机的电机。

比较常见的问题是电
机线路损坏或是电机启动电容故障。

使用万用表检测电机线路是否正常，同时也要检查电机的运转状态，听是否有异响。

三、检查控制板
在跑步机的正常运作过程中，控制板发挥着重要的作用。

如果发现跑
步机不开机且前两项检查无误，则需要检查控制板。

首先检查显卡板、触摸屏是否出现问题。

其次检查电容和电阻等元件是否正常，在检测
时要特别注意焊点是否有问题。

四、检查安全开关
安全开关也是常见的问题，如果安全开关损坏或失灵，则会导致跑步
机不开机的问题。

可以检查安全锁插口是否正确连接，或者更换新的安全锁插口。

综上所述，跑步机不开机的原因可能是多种多样的。

在进行检修时，我们需要有一定的基础知识和操作技巧，否则可能会造成更严重的电器损坏。

建议用户在购买跑步机时，选择有售后保障的正规厂家，以免在使用过程中遇到问题时无法获得及时的帮助。

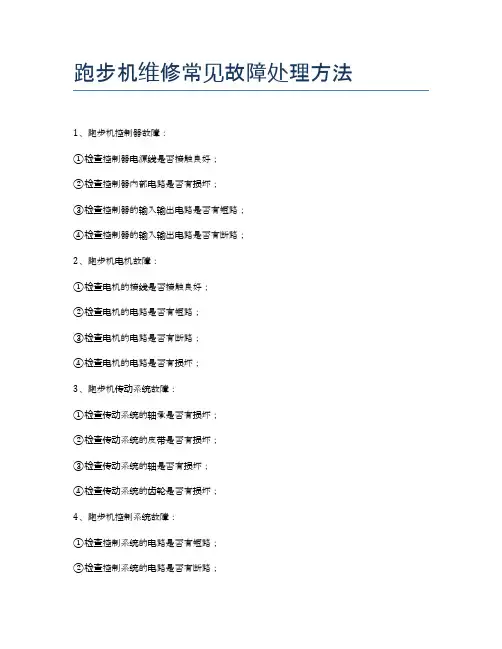

跑步机维修常见故障处理方法
1、跑步机控制器故障：
①检查控制器电源线是否接触良好；
②检查控制器内部电路是否有损坏；
③检查控制器的输入输出电路是否有短路；
④检查控制器的输入输出电路是否有断路；
2、跑步机电机故障：
①检查电机的接线是否接触良好；
②检查电机的电路是否有短路；
③检查电机的电路是否有断路；
④检查电机的电路是否有损坏；
3、跑步机传动系统故障：
①检查传动系统的轴承是否有损坏；
②检查传动系统的皮带是否有损坏；
③检查传动系统的轴是否有损坏；
④检查传动系统的齿轮是否有损坏；
4、跑步机控制系统故障：
①检查控制系统的电路是否有短路；
②检查控制系统的电路是否有断路；
③检查控制系统的电路是否有损坏；
④检查控制系统的接线是否接触良好；
5、跑步机显示系统故障：
①检查显示系统的电路是否有短路；
②检查显示系统的电路是否有断路；
③检查显示系统的电路是否有损坏；
④检查显示系统的接线是否接触良好；。

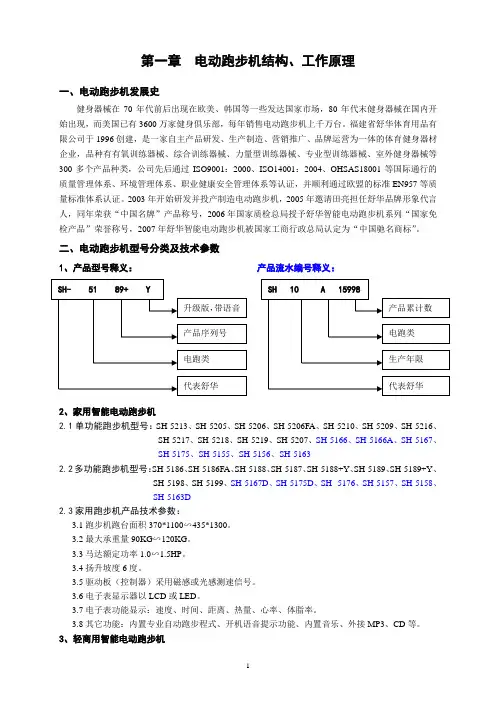

电动跑步机维修手册2007年度售后技能培训第一单元了解产品一、产品分类❖1、电动跑步机系列❖2、40系列（综合训练器系列）❖3、50系列（钻石系列）❖4、60系列（新开发产品）❖5、路径系列（阳光系列）❖6、健身车系列（外购品）❖7、其他配件（外购）二、电动跑步机型号❖目前公司已经淘汰的产品有：5204、5205、5184、5503、5504、5505、5801、5209、5187、5206F、5186F、5901、5902、5903、5904❖目前公司仍在生产的有：5213、5206FA、5186FA、5188、5210、5218、5189、5207、5506、5507、5508、5509、5511、5512、5905、5906、好易购、快乐购5186FA-B、5189-B、5188-B❖目前公司的外贸产品有:97190、97420、98460、98465、97460、97465、99060、5506W❖外购电跑有5901、5902、5502、5501、5301、5202、5201、5118、5168、5165 三、舒华电动跑步机的结构四、电动跑步机的工作原理❖ 1、电子表的作用一、电动跑步机的外型基本结构:主要是由主车二、外部装饰塑胶件主要有表壳\马达盖\边条\扶手架 底座架主车架 三、家用跑步机大部分都可以折叠\并配装自动缓降功能(气压弹跑步机的表盘主要是一些附带的辅助功能，也可以根据用户不同需求随时改动。

如电子表的心率、距离、卡路里、时间、速度、负离子净化器等。

现新款跑步机有附带开机提示音、内置256MB的内存MP3、青少年、中年、老年人、私人教练等音乐模式。

❖2、控制器的作用控制器是跑步机的核心部件，当控制器接收到电子表传送来的信号后，马达开始运行传动部件。

❖3、电子表三段线电子表三段线四芯，正负两根电源、输出输入两根信号。

❖4、直流马达的技术参数直流马达的工作电压180V、额定功率有1.0、1.5、2.0、2.5HP，额定电流5.0、7.0、8.6、11A。
