JZS-127延时中间继电器说明书_接线图_工作原理

时间继电器的接线方法及接线图
时间继电器的接线方法
第一、控制接线：你把它看成直流继电器来考虑。

3、7用来接12V控制电压；2、7用来接24V控制电压。

其中的7当成直流电的负极，使用时接到零线。

2接220V的火线。

第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。

8是活动点，5是常闭点，继电器不动时，他们两个相连。

动作时，8、6相连。

第四：负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

第五、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。

有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态
接线插头：8针圆插头
针脚定义：
接线方式1（国内常规）接线方式2（OMRON）
针号针定义针号针定义
1 继电器B公共端 1 外部开关公共端
2 电源零线N（AC85-265V）
3 继电器B常开触点 3 时间复位端子(RESET)/接通有效
4 继电器B常闭触点 4 计时允许端子(GATE)/断开有效
5 继电器A常闭触点 5 继电器A常闭触点
6 继电器A常开触点 6 继电器A常开触点
7 电源火线L（AC85-265V）
8 继电器A公共端 8 继电器A公共端
1，2是电源，第一组3，4是常开，3，5是常闭，，，第二组6，7是常开，68是常闭。

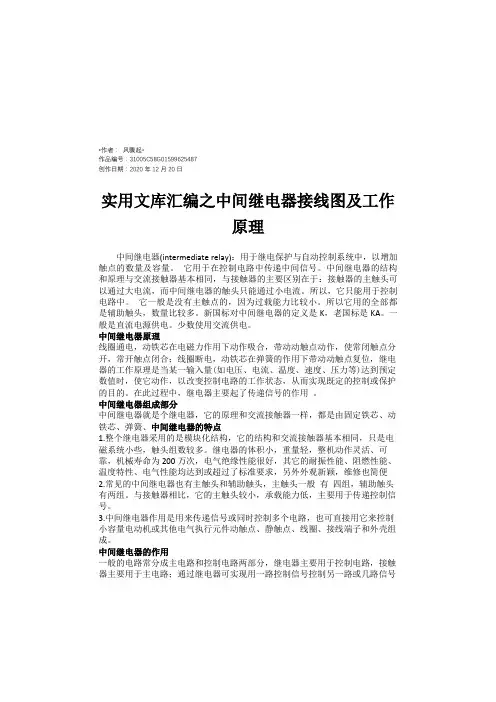

*作者：风骤起*作品编号：31005C58G01599625487创作日期：2020年12月20日实用文库汇编之中间继电器接线图及工作原理中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。

它用于在控制电路中传递中间信号。

中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的，因为过载能力比较小。

所以它用的全部都是辅助触头，数量比较多。

新国标对中间继电器的定义是K，老国标是KA。

一般是直流电源供电。

少数使用交流供电。

中间继电器原理线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。

在此过程中，继电器主要起了传递信号的作用。

中间继电器组成部分中间继电器就是个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、中间继电器的特点1.整个继电器采用的是模块化结构，它的结构和交流接触器基本相同，只是电磁系统小些，触头组数较多。

继电器的体积小，重量轻，整机动作灵活、可靠，机械寿命为200万次，电气绝缘性能很好，其它的耐振性能、阻燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便2.常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。

与接触器相比，它的主触头较小，承载能力低，主要用于传递控制信号。

3.中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件动触点、静触点、线圈、接线端子和外壳组成。

中间继电器的作用一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器；接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是电器。

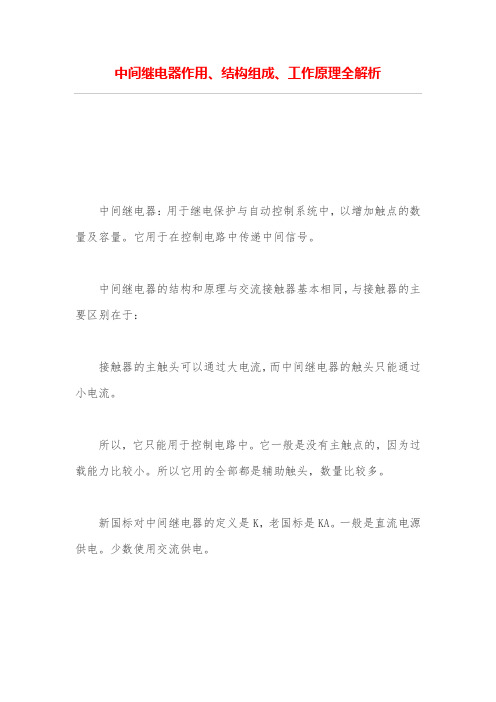

中间继电器作用、结构组成、工作原理全解析
中间继电器：用于继电保护与自动控制系统中，以增加触点的数量及容量。

它用于在控制电路中传递中间信号。

中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：
接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的，因为过载能力比较小。

所以它用的全部都是辅助触头，数量比较多。

新国标对中间继电器的定义是K，老国标是KA。

一般是直流电源供电。

少数使用交流供电。

中间继电器的作用
一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器；接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是电器。

中间继电器组成部分
中间继电器就是一个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外
壳组成。

中间继电器工作原理
线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量（如电压、电流、温度、速度、压力等）达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。

在此过程中，中间继电器主要起了传递信号的作用。

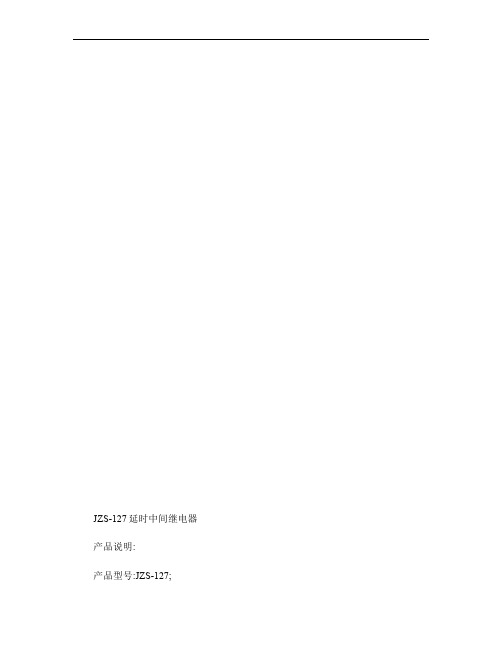

JZS-127延时中间继电器产品说明:
产品型号:JZS-127;
触点形式:4常开;
额定电压:24V 48V 110V 200V ;
安装方式:固定式安装;
可选用RZE 或RZF 系列导轨安装延时继电器。

JZS-100系列延时中间继电器
1 用途
JZS-127延时中间继电器作为辅助继电器,用于直流操作的保护回路中,以增加主保护继电器的触点数量和触点容量。

JZS-115,JZS-117型为延时动作继电器;
JZS-127,JZS-136型为延时电压动作和电流保持继电器;
JZS-145型为延时返回继电器。

2 原理及结构
本继电器由电子元件、CMOS 集成数字电路组成作延时元件,及小型大功率继电器组成。

JZS-100系列继电器采用固定安装壳体;其外形及开孔尺寸附图。

3 主要技术数据
表1
表2
表3
4 内部接线图
卓群电力科技有限公司5 外形及安装开孔尺寸图。

中间继电器工作原理及接法
中间继电器是一种电磁式继电器，它在电气控制系统中起着重要的作用。

它通过控制电磁吸合和释放来实现电路的开关控制，广泛应用于自动化控制系统、电力系统、通信系统等领域。

本文将介绍中间继电器的工作原理及接法。

中间继电器的工作原理主要是基于电磁感应原理。

当通入中间继电器的控制电流时，电磁铁线圈中会产生电磁力，使得铁芯吸合，从而使得触点闭合或断开，实现电路的通断控制。

在没有控制电流通入时，电磁铁线圈中不会产生电磁力，铁芯则会释放，触点恢复原来的状态。

这样就实现了中间继电器的开关控制功能。

中间继电器的接法主要包括常开触点、常闭触点和通用触点。

常开触点在中间继电器未动作时闭合，动作时打开；常闭触点在中间继电器未动作时打开，动作时闭合；通用触点则可以根据需要进行连接，既可以作为常开触点，也可以作为常闭触点。

这样的设计可以满足不同的控制需求。

在实际应用中，中间继电器的接法还需要根据具体的控制要求来选择。

例如，在电气控制系统中，需要通过中间继电器来实现电路的自动控制，可以根据需要选择常开触点或常闭触点来实现电路的通断控制。

在电力系统中，中间继电器可以用于过载保护、短路保护等功能，需要根据具体的保护要求来选择合适的接法。

总的来说，中间继电器是一种重要的电气控制元件，它通过电磁感应原理实现电路的开关控制。

在实际应用中，需要根据具体的控制要求来选择合适的接法，以实现电路的自动控制、保护等功能。

希望本文对中间继电器的工作原理及接法有所帮助，谢谢阅读！。

中间继电器接线图及工作原理Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-中间继电器接线图及工作原理中间继电器(intermediate relay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。

它用于在控制电路中传递中间信号。

中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的，因为过载能力比较小。

所以它用的全部都是辅助触头，数量比较多。

新国标对中间继电器的定义是K，老国标是KA。

一般是直流电源供电。

少数使用交流供电。

中间继电器原理线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。

在此过程中，继电器主要起了传递信号的作用。

中间继电器组成部分中间继电器就是个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、中间继电器的特点1.整个继电器采用的是模块化结构，它的结构和交流接触器基本相同，只是电磁系统小些，触头组数较多。

继电器的体积小，重量轻，整机动作灵活、可靠，机械寿命为200万次，电气绝缘性能很好，其它的耐振性能、阻燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便2.常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。

与接触器相比，它的主触头较小，承载能力低，主要用于传递控制信号。

3.中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件动触点、静触点、线圈、接线端子和外壳组成。

中间继电器接线图及工作原理Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】中间继电器接线图及工作原理中间继电器(intermediaterelay)：用于继电保护与自动控制系统中，以增加触点的数量及容量。

它用于在控制电路中传递中间信号。

中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的，因为过载能力比较小。

所以它用的全部都是辅助触头，数量比较多。

新国标对中间继电器的定义是K，老国标是KA。

一般是直流电源供电。

少数使用交流供电。

中间继电器原理线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位，继电器的工作原理是当某一输入量(如电压、电流、温度、速度、压力等)达到预定数值时，使它动作，以改变控制电路的工作状态，从而实现既定的控制或保护的目的。

在此过程中，继电器主要起了传递信号的作用。

中间继电器组成部分中间继电器就是个继电器，它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、中间继电器的特点1.整个继电器采用的是模块化结构，它的结构和交流接触器基本相同，只是电磁系统小些，触头组数较多。

继电器的体积小，重量轻，整机动作灵活、可靠，机械寿命为200万次，电气绝缘性能很好，其它的耐振性能、阻燃性能、温度特性、电气性能均达到或超过了标准要求，另外外观新颖，维修也简便2.常见的中间继电器也有主触头和辅助触头，主触头一般有四组，辅助触头有两组。

与接触器相比，它的主触头较小，承载能力低，主要用于传递控制信号。

3.中间继电器作用是用来传递信号或同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件动触点、静触点、线圈、接线端子和外壳组成。

中间继电器的作用一般的电路常分成主电路和控制电路两部分，继电器主要用于控制电路，接触器主要用于主电路；通过继电器可实现用一路控制信号控制另一路或几路信号的功能，完成启动、停止、联动等控制，主要控制对象是接触器；接触器的触头比较大，承载能力强，通过它来实现弱电到强电的控制，控制对象是电器。

时间继电器的工作原理与接线图2012年08月23日 09:43 本站整理作者：秩名用户评论（0）关键字：继电器(315)原理(104)接线图(17)继电器(relay)一种电控制器件，在输入量变化到额定规定时，在输出电路被接通或阻断的一种电器装置。

我们通常应于自动化控制中，经常用的方式是用小电流去控制大电流，在电路中起到“自动开关”的作用，因此继电器是一种自动保护装置。

由于继电器是具有隔离功能的自动开关元件，在工业电子中被广泛用于遥控、通迅、自动控制、机电一体化设备和电力电子中，是最常用的控制元件之一。

其主要作用可分为：1、扩大控制范围，使用多点继电器控制信号达到一定值时，触控多点，同时换接、开断、接通不同的线路2、放大作用，用一个很微小的控制量可以控制大功率的电路3、信号综合，多信号控规定输入继电器时，经过比较综合，达到预定的控制效果4、遥控、监测、自动装置，可以使用矢口程序控制线路实现自动化。

继电器的分类：1、按工作原理和结构特性可分为：电磁继电器、固体继电器、温度继电器、舌簧继电器、时间继电器、高频继电器、极化继电器、其他类型的继电器（有继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等）2、按动作原理可分为：电磁型、感应型、整流型、电子型、数字型等3、按继电器的作用可分为：启动继电器、量度继电器、时间继电器、中间继电器、信号继电器、出口继电器时间继电器时间继电器是一种利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。

时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。

时间继电器的工作原理当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。

但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

中间继电器的工作原理及作用在电路连接线路中，经常都需要使用到各式各样的设施设备，例如：中间继电器、接触器等，那么中间继电器的作用原理是什么呢？一、中间继电器的作用原理是什么当中间继电器电路接通了电源以后，其内部就会产生电磁力，使得动铁芯贴合在一起，从而导致动触点被启动，让中间继电器的常闭触点可以分开，而常开触点则可以被闭合。

当中间继电器电路切断了电源以后，其内部弹簧就会发挥对应的作用，使得动触点出现复位现象。

中间继电器一般都是没有配置主触点的，由于自身的过载能力不大，因此它自身所配置的触点全部都是辅助触点，并且数量也非常多。

中间继电器的触点一般都只能通过较小的电流，所以中间继电器一般只能用于控制电路中。

二、选购中间继电器要注意什么1、选购时，一定要根据中间继电器的实际安装地理位置、气候等方面来进行正确选择，这里所指的实际安装地理位置、气候等方面主要是指环境湿度和温度、海拔高度、电磁干扰等，若环境气候比较恶劣的话，则应该选择全密封型，并且具有强抗电性能和和较高绝缘性的中间继电器。

2、选购时，还需要注重碰撞、震动、冲击等方面的机械要素，因为这些要素都会直接影响到中间继电器的使用效果和工作效率。

为了确保中间继电器的抗震性、抗机器应力性，建议大家最好是选择购买比较小型，并且可以均衡衔铁部门的中间继电器。

所属功能：电磁式中间继电器型号列表DZ-10系列 DZ-3/Z系列 DZ-30B(G)系列 DZ-410系列 DZ-50系列DZ-60系列 DZ-700系列 DZB-100保持系列 DZB-10B(G)系列保持 DZB-200系列保持DZBS系列导轨低电流启动DZB系列导轨保持继电器 DZJ-10系列 DZK-200系列快速 DZK-900快速系列DZS-100延时系列DZS-10B(G)系列延时 DZS-200延时系列 DZS-800端子排延时系列 DZS-890系列延时DZS系列导轨延时DZY-200系列 DZJ-200系列 DZL-200系列 DZY/AC系列交流端子排DZY系列直流端子排所属功能：静态中间继电器型号列表JZ-10系列 JZ-7(XMT) XJZY(J)(XMT)系列 JZ-7G导轨系列 JZ-7G(XMT)系列导轨 JZ-7G系列导轨JZ-7Y(J)-10、 XJZY(J)-10JZ-7Y(J)-200、XJZY(J)-200JZ-7Y(J)-30、 XJZY(J)-30JZB-100静态保持系列 JZB-10静态保持系列ZB-200防跳系列 JZB-C静态保持系列 JZB静态保持系列 JZK-200静态系列 JZS-10静态延时系列JZS-100静态延时系列 JZS-200延时系列 JZS-7/1延时系列 JZS-7/3延时系列 JZS-7/200、XJZS-200延时系列JZS-7/343H延时系列 JZS-7/5延时系列 JZS-7/6延时系列 JZS-7G(XMT)延时系列 JZS-7G/2延时系列JZS-7G/4延时系列 JZS-7G/5延时系列 JZS-7-XMT延时系列 JZS-A系列JZS-B系列JZS-C系列延时系列JZY-200延时系列JZJ-200延时系列JZY(J)-C延时系列JZY系列JZYJ系列 UEG系列 WZY系列 XJBZ-200防跳系列 XJBZ-200系列防跳中间继电器(非常规)ZJ2系列 ZJ3-A、ZJ3-B系列 ZJ3-C系列 ZJBS系列低电流启动 ZJB保持系列ZJS-100延时系列 ZJS-200延时系列 ZJS延时系列 ZJL系列(电流型) ZJY(L)系列ZJY(L)系列 ZJY-900系列 ZJY系列(电压型) GBZ防跳中间继电器以上型号仅供参考三、中间继电器的作用和工作原理作用：1、隔离。

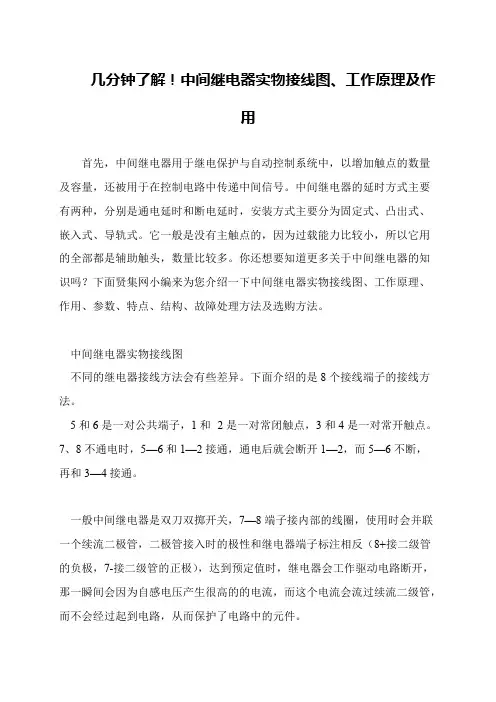

几分钟了解！中间继电器实物接线图、工作原理及作
用
首先，中间继电器用于继电保护与自动控制系统中，以增加触点的数量及容量，还被用于在控制电路中传递中间信号。

中间继电器的延时方式主要有两种，分别是通电延时和断电延时，安装方式主要分为固定式、凸出式、嵌入式、导轨式。

它一般是没有主触点的，因为过载能力比较小，所以它用的全部都是辅助触头，数量比较多。

你还想要知道更多关于中间继电器的知识吗？下面贤集网小编来为您介绍一下中间继电器实物接线图、工作原理、作用、参数、特点、结构、故障处理方法及选购方法。

 中间继电器实物接线图
 不同的继电器接线方法会有些差异。

下面介绍的是8个接线端子的接线方法。

 5和6是一对公共端子，1和2是一对常闭触点，3和4是一对常开触点。

7、8不通电时，5—6和1—2接通，通电后就会断开1—2，而5—6不断，
再和3—4接通。

 一般中间继电器是双刀双掷开关，7—8端子接内部的线圈，使用时会并联一个续流二极管，二极管接入时的极性和继电器端子标注相反（8+接二级管的负极，7-接二级管的正极），达到预定值时，继电器会工作驱动电路断开，那一瞬间会因为自感电压产生很高的的电流，而这个电流会流过续流二级管，而不会经过起到电路，从而保护了电路中的元件。
