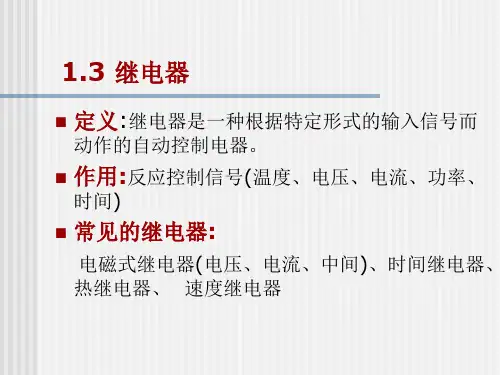

常用小型继电器原理及底座接线图

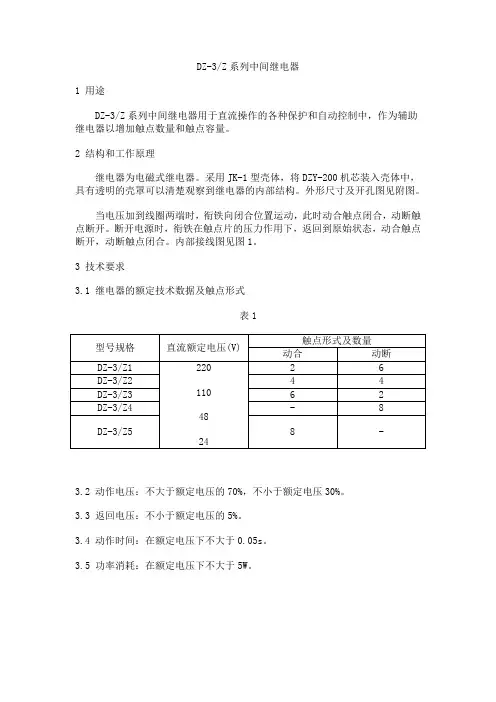

DZ-3/Z系列中间继电器1 用途DZ-3/Z系列中间继电器用于直流操作的各种保护和自动控制中，作为辅助继电器以增加触点数量和触点容量。

2 结构和工作原理继电器为电磁式继电器。

采用JK-1型壳体，将DZY-200机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。

外形尺寸及开孔图见附图。

当电压加到线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。

断开电源时，衔铁在触点片的压力作用下，返回到原始状态，动合触点断开，动断触点闭合。

内部接线图见图1。

3 技术要求3.1 继电器的额定技术数据及触点形式表1型号规格直流额定电压(V)触点形式及数量动合动断DZ-3/Z1 2201104824 2 6DZ-3/Z2 4 4 DZ-3/Z3 6 2 DZ-3/Z4 - 8DZ-3/Z5 8 -3.2 动作电压：不大于额定电压的70%，不小于额定电压30%。

3.3 返回电压：不小于额定电压的5%。

3.4 动作时间：在额定电压下不大于0.05s。

3.5 功率消耗：在额定电压下不大于5W。

图1 内部接线图(正视)4 调试方法4.1 触点间隙：动合触点不小于1.5mm,动断触点不小于1mm，触点超行程不小于0.3mm。

4.2 调整触点片压力可以改变动作值和返回值。

DZ-30B系列中间继电器1 用途DZ-30B 系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器以增加触点数量和触点容量。

2 结构和工作原理继电器为电磁式动作继电器。

采用JK-1型壳体，将DZY-200机芯装入壳体中，具有透明的壳罩可以清楚观察到继电器的内部结构。

外形尺寸及开孔图见附图。

当电压加在线圈两端时，衔铁向闭合位置运动，此时动合触点闭合，动断触点断开。

断开电源时，衔铁在接触片的压力作用下，返回到原始状态，动合触点断开，动断触点闭合。

内部接线图见图1。

3 技术要求3.1 继电器的额定技术数据及触点形式型号触点形式直流额定电压(V)DZ-31B 三动合三转换220，110，48，24，12 DZ-32B 六动合3.2 动作电压：不大于额定电压的70%，不小于额定电压的30%。

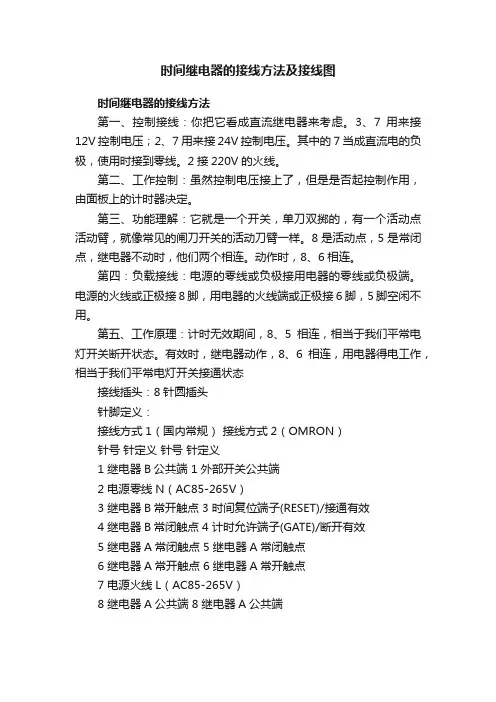

时间继电器的接线方法及接线图
时间继电器的接线方法
第一、控制接线：你把它看成直流继电器来考虑。

3、7用来接12V控制电压；2、7用来接24V控制电压。

其中的7当成直流电的负极，使用时接到零线。

2接220V的火线。

第二、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

第三、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。

8是活动点，5是常闭点，继电器不动时，他们两个相连。

动作时，8、6相连。

第四：负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

第五、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。

有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态
接线插头：8针圆插头
针脚定义：
接线方式1（国内常规）接线方式2（OMRON）
针号针定义针号针定义
1 继电器B公共端 1 外部开关公共端
2 电源零线N（AC85-265V）
3 继电器B常开触点 3 时间复位端子(RESET)/接通有效
4 继电器B常闭触点 4 计时允许端子(GATE)/断开有效
5 继电器A常闭触点 5 继电器A常闭触点
6 继电器A常开触点 6 继电器A常开触点
7 电源火线L（AC85-265V）
8 继电器A公共端 8 继电器A公共端
1，2是电源，第一组3，4是常开，3，5是常闭，，，第二组6，7是常开，68是常闭。

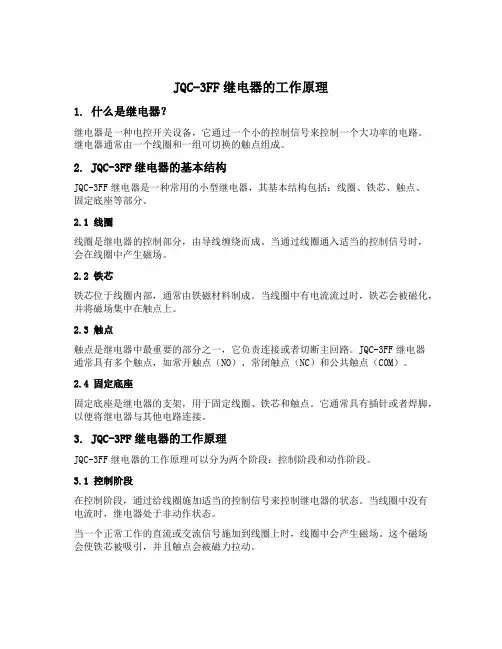

JQC-3FF继电器的工作原理1. 什么是继电器？继电器是一种电控开关设备，它通过一个小的控制信号来控制一个大功率的电路。

继电器通常由一个线圈和一组可切换的触点组成。

2. JQC-3FF继电器的基本结构JQC-3FF继电器是一种常用的小型继电器，其基本结构包括：线圈、铁芯、触点、固定底座等部分。

2.1 线圈线圈是继电器的控制部分，由导线缠绕而成。

当通过线圈通入适当的控制信号时，会在线圈中产生磁场。

2.2 铁芯铁芯位于线圈内部，通常由铁磁材料制成。

当线圈中有电流流过时，铁芯会被磁化，并将磁场集中在触点上。

2.3 触点触点是继电器中最重要的部分之一，它负责连接或者切断主回路。

JQC-3FF继电器通常具有多个触点，如常开触点（NO）、常闭触点（NC）和公共触点（COM）。

2.4 固定底座固定底座是继电器的支架，用于固定线圈、铁芯和触点。

它通常具有插针或者焊脚，以便将继电器与其他电路连接。

3. JQC-3FF继电器的工作原理JQC-3FF继电器的工作原理可以分为两个阶段：控制阶段和动作阶段。

3.1 控制阶段在控制阶段，通过给线圈施加适当的控制信号来控制继电器的状态。

当线圈中没有电流时，继电器处于非动作状态。

当一个正常工作的直流或交流信号施加到线圈上时，线圈中会产生磁场。

这个磁场会使铁芯被吸引，并且触点会被磁力拉动。

3.2 动作阶段在动作阶段，触点发生移动，并切换主回路的连接状态。

3.2.1 常开触点（NO）当继电器处于非动作状态时，常开触点与公共触点断开连接。

但是，在继电器进入动作状态后，常开触点会闭合，与公共触点连接。

3.2.2 常闭触点（NC）当继电器处于非动作状态时，常闭触点与公共触点连接。

但是，在继电器进入动作状态后，常闭触点会断开与公共触点的连接。

3.3 继电器的应用JQC-3FF继电器广泛应用于各种电子设备和自动化控制系统中。

它可以用于开关高功率负载、信号传输、保护电路等多种应用场景。

4. JQC-3FF继电器的特点4.1 小型化设计JQC-3FF继电器采用小型化设计，体积小、重量轻，适合在空间有限的场合使用。

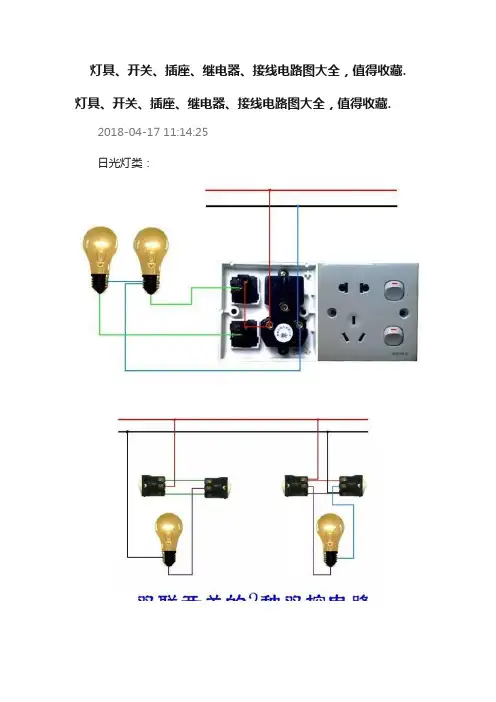

灯具、开关、插座、继电器、接线电路图大全，值得收藏. 灯具、开关、插座、继电器、接线电路图大全，值得收藏.
2018-04-17 11:14:25
日光灯类：
开关接线图：
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开双控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
二三开双控开关接线图
一开多控开关接线图
两开多控开关接线图
三开多控开关接线图
最牛的一个：
断路器、接触器控制回路：。

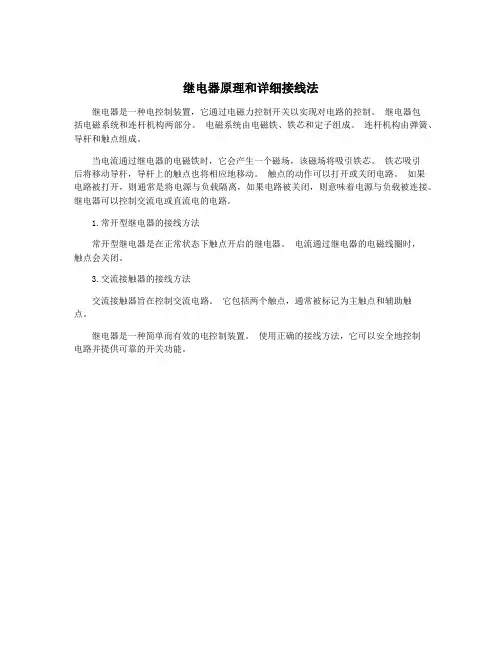

继电器原理和详细接线法
继电器是一种电控制装置，它通过电磁力控制开关以实现对电路的控制。

继电器包
括电磁系统和连杆机构两部分。

电磁系统由电磁铁、铁芯和定子组成。

连杆机构由弹簧、导杆和触点组成。

当电流通过继电器的电磁铁时，它会产生一个磁场，该磁场将吸引铁芯。

铁芯吸引
后将移动导杆，导杆上的触点也将相应地移动。

触点的动作可以打开或关闭电路。

如果
电路被打开，则通常是将电源与负载隔离，如果电路被关闭，则意味着电源与负载被连接。

继电器可以控制交流电或直流电的电路。

1.常开型继电器的接线方法
常开型继电器是在正常状态下触点开启的继电器。

电流通过继电器的电磁线圈时，
触点会关闭。

3.交流接触器的接线方法
交流接触器旨在控制交流电路。

它包括两个触点，通常被标记为主触点和辅助触
点。

继电器是一种简单而有效的电控制装置。

使用正确的接线方法，它可以安全地控制
电路并提供可靠的开关功能。

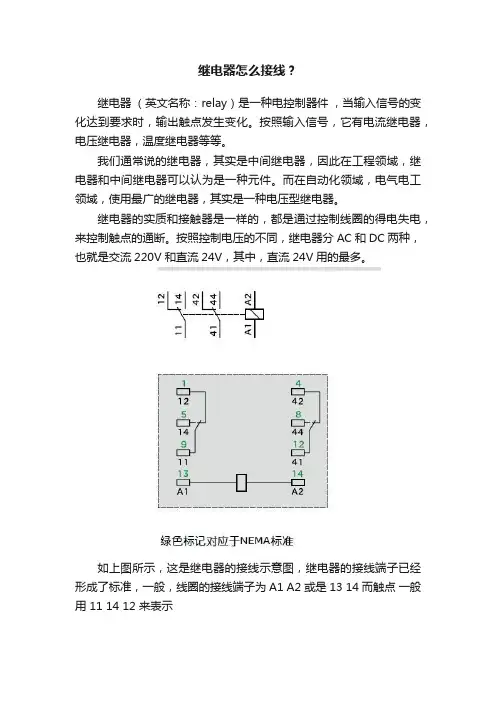

继电器怎么接线？
继电器（英文名称：relay）是一种电控制器件，当输入信号的变化达到要求时，输出触点发生变化。

按照输入信号，它有电流继电器，电压继电器，温度继电器等等。

我们通常说的继电器，其实是中间继电器，因此在工程领域，继电器和中间继电器可以认为是一种元件。

而在自动化领域，电气电工领域，使用最广的继电器，其实是一种电压型继电器。

继电器的实质和接触器是一样的，都是通过控制线圈的得电失电，来控制触点的通断。

按照控制电压的不同，继电器分AC和DC两种，也就是交流220V 和直流24V，其中，直流24V用的最多。

如上图所示，这是继电器的接线示意图，继电器的接线端子已经形成了标准，一般，线圈的接线端子为A1 A2 或是13 14 而触点一般用 11 14 12 来表示
如图中所示，我们只要给线圈通上直流24V，那么线圈就会吸合，常开触点11 14 就会变为常闭，这样指示灯就会点亮。

所以，我们只要控制线圈的24V,就能控制灯泡是否被点亮，同样，如果把灯泡换成变频器，气缸或是其他元件，也就实现了元件的自动控制。

而对于线圈的控制，可以通过PLC来实现。

这就是自动化的实现原理和PLC编程的意义。

所以，单纯的PLC编程和指令，没有任何意义！必须和被控对象结合！这也是你学会了很多指令，但面对具体项目，具体的自动化设备就一头雾水的原因，感觉都白学了。

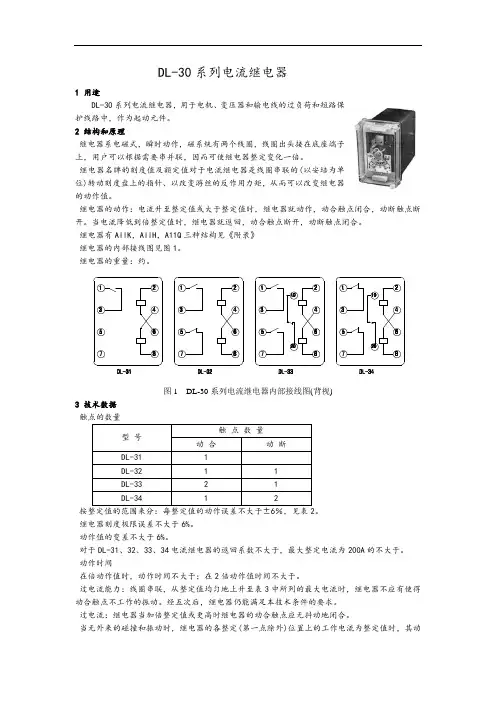

DL-30系列电流继电器1 用途DL-30系列电流继电器，用于电机、变压器和输电线的过负荷和短路保护线路中，作为起动元件。

2 结构和原理图1 DL-30系列电流继电器内部接线图(背视)3 技术数据触点的数量型号触点数量动合动断DL-311DL-3211DL-3321DL-3412按整定值的范围来分：每整定值的动作误差不大于±6％，见表2。

继电器刻度极限误差不大于6%。

动作值的变差不大于6%。

对于DL-31、32、33、34电流继电器的返回系数不大于，最大整定电流为200A的不大于。

动作时间在倍动作值时，动作时间不大于；在2倍动作值时间不大于。

过电流能力：线圈串联，从整定值均匀地上升至表3中所列的最大电流时，继电器不应有使得动合触点不工作的振动。

经五次后，继电器仍能满足本技术条件的要求。

过电流：继电器当加倍整定值或更高时继电器的动合触点应无抖动地闭合。

当无外来的碰撞和振动时，继电器的各整定(第一点除外)位置上的工作电流为整定值时，其动断触点应可靠地闭合电路。

在动作和返回电流下：继电器的可动系统不应当停滞在中间位置。

表2当周围空气的相对湿度不大于85％，继电器的电路对外壳(外壳上的非导电金属部分)的绝缘电阻，用500V兆欧表测量应当不小于300MF2。

继电器的导电部分对外壳(外壳上的非导电金属部分)的绝缘，能耐受50Hz交流电压2kV历时1min的试验。

触点断开容量：当电压不大于250V及电流不大于2A时，触点的断开功率，在具有电感负荷的直流电路(时间常数不大于5×10-3s)中为50W，在交流电路中为250VA。

功率消耗：在最小整定值处，继电器的线圈所消耗的功率不超过表4的数据。

当周围介质度为+40℃时，继电器在表2和表3所示的长期允许电流，电压下长期工作时，不会有绝缘和其他电气元件的损坏，而线圈的温升不大于60'K。

寿命：继电器电寿命500次，机械寿命为5000次。

4 使用和维护继电器使用，需取去外壳，拔出机器，检查有无在运输中产生的损坏，如动片碰到磁板，游丝各圈相碰，动牌轴上的摩擦等，为此，将继电器的指针整定在第一整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原来位置直到止档，然后进行必要的调整和整定。

继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

继电器主要产品技术参数额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

吸合电流是指继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。

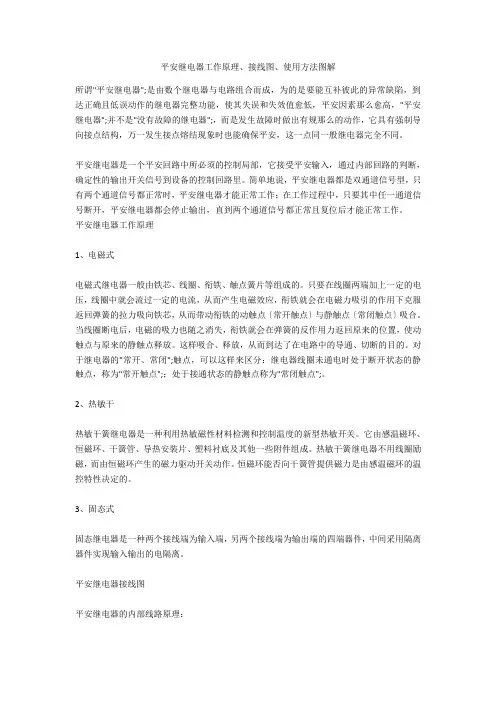

平安继电器工作原理、接线图、使用方法图解所谓"平安继电器";是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，到达正确且低误动作的继电器完整功能，使其失误和失效值愈低，平安因素那么愈高，"平安继电器";并不是"没有故障的继电器";，而是发生故障时做出有规那么的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保平安，这一点同一般继电器完全不同。

平安继电器是一个平安回路中所必须的控制局部，它接受平安输入，通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。

简单地说，平安继电器都是双通道信号型，只有两个通道信号都正常时，平安继电器才能正常工作；在工作过程中，只要其中任一通道信号断开，平安继电器都会停止输出，直到两个通道信号都正常且复位后才能正常工作。

平安继电器工作原理1、电磁式电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点〔常开触点〕与静触点〔常闭触点〕吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。

这样吸合、释放，从而到达了在电路中的导通、切断的目的。

对于继电器的"常开、常闭";触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为"常开触点";；处于接通状态的静触点称为"常闭触点";。

2、热敏干热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

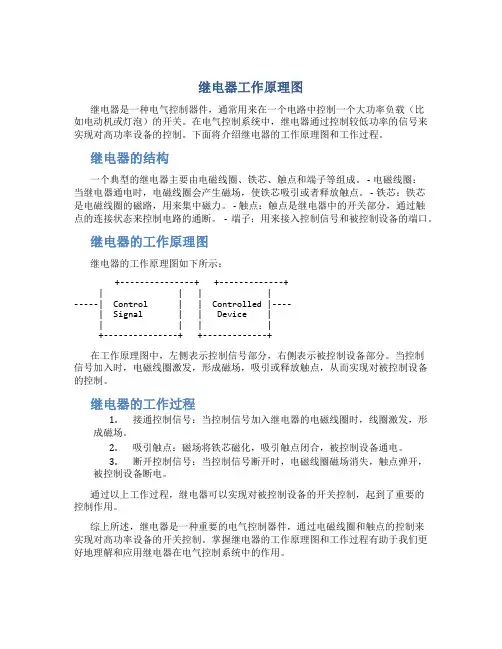

继电器工作原理图继电器是一种电气控制器件，通常用来在一个电路中控制一个大功率负载（比如电动机或灯泡）的开关。

在电气控制系统中，继电器通过控制较低功率的信号来实现对高功率设备的控制。

下面将介绍继电器的工作原理图和工作过程。

继电器的结构一个典型的继电器主要由电磁线圈、铁芯、触点和端子等组成。

- 电磁线圈：当继电器通电时，电磁线圈会产生磁场，使铁芯吸引或者释放触点。

- 铁芯：铁芯是电磁线圈的磁路，用来集中磁力。

- 触点：触点是继电器中的开关部分，通过触点的连接状态来控制电路的通断。

- 端子：用来接入控制信号和被控制设备的端口。

继电器的工作原理图继电器的工作原理图如下所示：+---------------+ +-------------+| | | |-----| Control | | Controlled |----| Signal | | Device || | | |+---------------+ +-------------+在工作原理图中，左侧表示控制信号部分，右侧表示被控制设备部分。

当控制信号加入时，电磁线圈激发，形成磁场，吸引或释放触点，从而实现对被控制设备的控制。

继电器的工作过程1.接通控制信号：当控制信号加入继电器的电磁线圈时，线圈激发，形成磁场。

2.吸引触点：磁场将铁芯磁化，吸引触点闭合，被控制设备通电。

3.断开控制信号：当控制信号断开时，电磁线圈磁场消失，触点弹开，被控制设备断电。

通过以上工作过程，继电器可以实现对被控制设备的开关控制，起到了重要的控制作用。

综上所述，继电器是一种重要的电气控制器件，通过电磁线圈和触点的控制来实现对高功率设备的开关控制。

掌握继电器的工作原理图和工作过程有助于我们更好地理解和应用继电器在电气控制系统中的作用。

CJSS48A系列时间继电器适用于交流50Hz，额定控制电源电压至380V及直流额定控制电源电压至220V 的控制电路中作延时元件，按预定的时间接通或分断电路。

JSS48A系列时间继电器型号工作方式触点数量触点容量AC/DC：24V~48V、100V~240V，AC220V，AC380V 50Hz 51×1061×10≤1%-5℃~+40℃≤3VA 面板式工作电压电寿命机械寿命延时精度环境温度功耗安装方式JSS48A 延时1转换通电延时JSS48A JSS48A-11JSS48A-2Z JSS48A-S JSS48A-G2JSS48A-P2JSS48A-G3JSS48A-P3JSS48A-G4JSS48A-P4延时范围1s~99min99s、1min~99h99min、0.01s~99.99s 1s~99s、1min~99min、1h~99h0.1s~9.9s、1s~99s、0.1min~9.9min、1min~99min 0.01s~9.99s、0.1s~99.9s、1s~999s、0.1min~99.9min、1min~999min0.01s~99.99s、0.1s~999.9s、1s~9999s、0.1min~999.9min、1min~9999min、0.1h~999.9hJSS 48 A - □ □ / □注：本产品部分型号适用于宽范围工作电压，如工作电压在AC/DC24V~48V表示交直流24V至48V的电压 范围内都可以正常工作。

1 适用范围2 型号及含义3 主要参数及技术性能JSS48A-S 延时1转换循环延时JSS48A-G 延时2转换通电延时JSS48A-2Z 延时2转换通电延时JSS48A-11延时2转换通电延时JSS48A-P 延时2转换通电延时Ue/Ie：AC-15 220V/0.75A，380V/0.47A；DC-13 220V/0.27A；Ith ：5A 型号额定控制电源电压延时规格特征代号无：表示8脚通电延时一组转换，带清零、暂停功能(多档延时)2Z：表示8脚通电延时两组转换(多档延时)11：表示11脚通电延时两组转换，带清零、暂停功能(多档延时)S：表示8脚循环延时一组转换，带清零、暂停功能(多档延时)P2：表示2位拨码整定，指示灯型8脚通电延时两组转换(单延时)P3：表示3位拨码整定，指示灯型8脚通电延时两组转换(单延时)P4：表示4 位拨码整定，指示灯型8脚通电延时两组转换(单延时)G2：表示2位拨码整定，8脚通电延时两组转换(单延时)G3：表示3位拨码整定，8脚通电延时两组转换(单延时)G4：表示4位拨码整定，8脚通电延时两组转换(单延时)派生代号设计序号时间继电器4 接线图5 外形及安装尺寸。

干货：各类继电器的接线方法及通用继电器接线图描述某一型号的继电器，其本身有8个接线端子，如图1。

图1继电器的外观图 8个端子的内部接线图，如图2。

图2继电器端子的内部接线图该型号继电器需要使用DC24V的电源供电。

8个接线端子如何连接？依据是什么？5和6是公共端，1和2是常闭触点，3和4是常开触点。

7、8不通电时，5-6和1-2接通，通电后断开1-2，和3-4接通①、1和2接线柱，是连在一起的。

接1和接2作用是一样的；3和4接线柱，5和6接线柱，也是如此设计。

②、5和6是公共端，是必须要接线的！1和2是常闭触点；3和4是常开触点。

选择接1（或2），还是选择接3（或4），取决于电路中用电器的要求。

现在我的电路中有一个水泵，只有在需要使用的时候，才会通电。

所以选择常闭型。

即应该接线5和3，或者6和4。

接线图如图3（a）。

图3 接线方式图3 （b）是错误的。

③、继电器的使用时，还需要连接其他电器件么？这组端子在使用时旁边要并联一个续流二极管正常情况下，这种继电器相当于双刀双掷开关。

端子中有一组（7、8）是接继电器内部的线圈的，这组端子在使用时旁边要并联一个续流二极管，二极管接入时的极性和继电器端子标注的相反（8 接二极管的负极，7-接二极管的正极），目的是让继电器驱动电流断开瞬间产生的很高的自感电压激发的电流流过二极管，而不经过其他电路以损坏（击穿）电路中的其他元件。

5和6是公共端，1和2是常闭触点，3和4是常开触点。

7、8不通电时，5-6和1-2接通，通电后断开1-2，和3-4接通。

这些触点是可以接强电（额定范围内的更高电压、更大电流）的。

责任编辑：xj原文标题：继电器的接线方法及通用继电器接线图文章出处：【微信公众号：电子工程技术】欢迎添加关注！文章转载请注明出处。

打开APP阅读更多精彩内容。

干货！安全继电器工作原理、接线图、使用方法图解“安全继电器”是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能，使其失误和失效值愈低，安全因素则愈高，“安全继电器”并不是“没有故障的继电器”，而是发生故障时做出有规则的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保安全，这一点同一般继电器完全不同。

安全继电器是一个安全回路中所必须的控制部分，它接受安全输入，通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。

简单地说，安全继电器都是双通道信号型，只有两个通道信号都正常时，安全继电器才能正常工作；在工作过程中，只要其中任一通道信号断开，安全继电器都会停止输出，直到两个通道信号都正常且复位后才能正常工作。

一、安全继电器工作原理1、电磁式电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点（常开触点）与静触点（常闭触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态式固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

平安继电器工作原理、接线图、使用方法图解所谓"平安继电器";是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，到达正确且低误动作的继电器完整功能，使其失误和失效值愈低，平安因素那么愈高，"平安继电器";并不是"没有故障的继电器";，而是发生故障时做出有规那么的动作，它具有强制导向接点结构，万一发生接点熔结现象时也能确保平安，这一点同一般继电器完全不同。

平安继电器是一个平安回路中所必须的控制局部，它接受平安输入，通过内部回路的判断，确定性的输出开关信号到设备的控制回路里。

简单地说，平安继电器都是双通道信号型，只有两个通道信号都正常时，平安继电器才能正常工作；在工作过程中，只要其中任一通道信号断开，平安继电器都会停止输出，直到两个通道信号都正常且复位后才能正常工作。

平安继电器工作原理1、电磁式电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点〔常开触点〕与静触点〔常闭触点〕吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点释放。

这样吸合、释放，从而到达了在电路中的导通、切断的目的。

对于继电器的"常开、常闭";触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为"常开触点";；处于接通状态的静触点称为"常闭触点";。

2、热敏干热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

图解继电器内部结构和工作原理PCB板上一般使用的继电器有:
SRD－12VDC－SL－C如图1
图1
图2 底面图
图3 拆解中图
如图5所示，用手压住动作片，放开时，中间那一片最上面一片是接触的，称为常闭触点。

当通12V的直流电时，中间片和下面那一片吸合一起，下面的圆点为常开触点.
图4 主视图
如图6所示，当能12V直流电时，线圈产生磁场,将上面的磁片吸合下来，需要注意的是,吸合时,磁芯和上面磁片不没接触的，中间有0。

8CM左右的空隙，起到强弱电的隔离。

但是我亲测，当接入220V的交流接触器（接灯泡，加热管等不会有问题）时，隔离效果就不好了，干扰会从这里引入，导致芯片复位或者死机，如果采用固态继电器时，不会造成死机现象，所以我才决定拆开这款继电器,研究其内部结构.
图5右视图
图6俯视图
图7 背视图。

实物讲解中间继电器的原理和接线方法中间继电器是一种常用的电气元件，作为电路控制和信号传输中的继电装置，起到了非常重要的作用。

它通常由继电器底座和继电器组成，原理和接线方法如下。

一、中间继电器的原理：中间继电器主要由电磁铁、触点、弹簧和继电器底座组成。

其工作原理是利用电流的通过，使电磁铁产生磁场，进而吸引或释放触点，实现电路的切断或闭合。

具体来说，当电磁铁中通电时，电磁铁的铁芯会产生强磁场，将触点吸引，使其闭合，从而使电路通断；当电磁铁断电时，则会释放触点，使其打开，断开电路。

这样，通过控制电流的传导与中断，实现信号的转发和电路的控制。

中间继电器通过控制和转发电信号，起到了自动化控制的作用。

它能够以一个小电流驱动较大电流，从而实现电路的分离。

比如，在较宽电流量的场合，使用中间继电器可以减小开关控制电路的电压和电流，以确保其正常工作。

此外，中间继电器还具有较高的电绝缘性能，能够有效地保护电路，提高了电器的安全性。

二、中间继电器的接线方法：1.继电器电源线的接线方法：继电器通常需要额外接通电源，以供电磁铁工作。

此时，电源线分为输入端和输出端，接线方法如下：（1）输入端：一端连接电源L（线路）相位，另一端连接开关K1（自锁开关）的线圈端子；同时，起动电容C1也需要与此端子相连，将其接地。

（2）输出端：第一组接线方法为常开（NO），图示为K1端子和K2头子。

第二组接线方法为常闭（NC或NC1），接线方法与常开相同。

2.继电器辅助线圈的接线方法：当需要将继电器的输出信号传输到其他电器设备或控制元件时，可以使用辅助线圈将信号传导出去。

其接线方法如下：（1）在输入端的线圈两端连接一对与线路电源同相位的接点（电位），接线的方式与输入端相同。

（2）在辅助线圈的输出端，可以通过更高的电压来触发其他设备。

通过调整辅助线圈的电压和电流，可以灵活地控制其他设备的工作状态。

除了这些接线方法外，中间继电器还可以设置插座，用于连接其他电器设备。
