2016-2017学年人教版选修3-2 第四章 电磁感应 单元测试

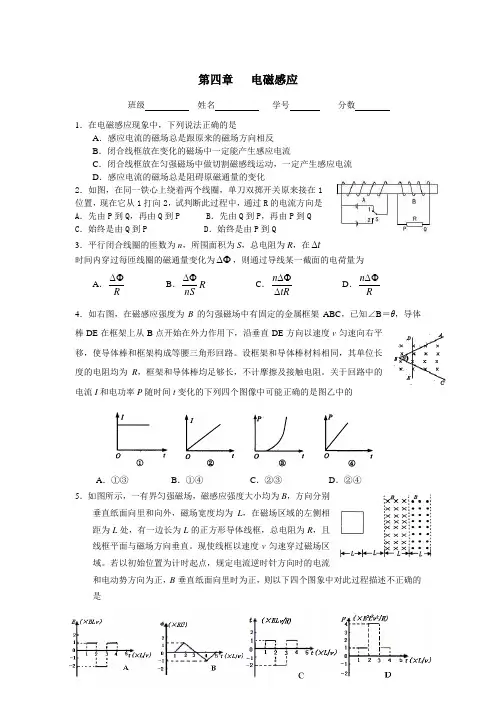

第四章 电磁感应班级 姓名 学号 分数1．在电磁感应现象中，下列说法正确的是 A ．感应电流的磁场总是跟原来的磁场方向相反 B ．闭合线框放在变化的磁场中一定能产生感应电流 C ．闭合线框放在匀强磁场中做切割磁感线运动，一定产生感应电流 D ．感应电流的磁场总是阻碍原磁通量的变化2．如图，在同一铁心上绕着两个线圈，单刀双掷开关原来接在1位置，现在它从1打向2，试判断此过程中，通过R 的电流方向是 A ．先由P 到Q ，再由Q 到P B ．先由Q 到P ，再由P 到Q C ．始终是由Q 到P D ．始终是由P 到Q3．平行闭合线圈的匝数为n ，所围面积为S ，总电阻为R ，在t∆时间内穿过每匝线圈的磁通量变化为∆Φ，则通过导线某一截面的电荷量为A ．R ∆Φ B ．R nS∆ΦC ．tR n ∆∆ΦD ．R n ∆Φ 4．如右图，在磁感应强度为B 的匀强磁场中有固定的金属框架ABC ，已知∠B ＝θ，导体棒DE 在框架上从B 点开始在外力作用下，沿垂直DE 方向以速度v 匀速向右平移，使导体棒和框架构成等腰三角形回路。

设框架和导体棒材料相同，其单位长度的电阻均为R ，框架和导体棒均足够长，不计摩擦及接触电阻。

关于回路中的电流I 和电功率P 随时间t 变化的下列四个图像中可能正确的是图乙中的A ．①③B ．①④C ．②③D ．②④5．如图所示，一有界匀强磁场，磁感应强度大小均为B ，方向分别垂直纸面向里和向外，磁场宽度均为L ，在磁场区域的左侧相距为L 处，有一边长为L 的正方形导体线框，总电阻为R ，且线框平面与磁场方向垂直。

现使线框以速度v 匀速穿过磁场区域。

若以初始位置为计时起点，规定电流逆时针方向时的电流和电动势方向为正，B 垂直纸面向里时为正，则以下四个图象中对此过程描述不正确的是6．如图所示，上下不等宽的平行金属导轨的EF 和GH 两部分导轨间的距离为2L ，I J 和MN 两部分导轨间的距离为L ，导轨竖直放置，整个装置处于水平向里的匀强磁场中，金属杆ab 和cd 的质量均为m ，都可在导轨上无摩擦地滑动，且与导轨接触良好，现对金属杆ab 施加一个竖直向上的作用力F ，使其匀速向上运动，此时cd 处于静止状态，则F 的大小为A ．2mgB ．3mgC ．4mgD ．mg7．在彩色电视机的电源输入端装有电源滤波器，其电路图如图，主要元件是两个电感线圈L 1、L 2，它们的自感系数很大，F 是保险丝，R 是压敏电阻（正常情况下阻值很大，但电压超过设定值时，阻值会迅速变小，可以保护与其并联的元件），C 1、C 2是电容器，S 为电视机开关。

《电磁感应》单元检测题一、单选题1.如图所示，电源的电动势为E，内阻r不能忽略，A、B是两个相同的小灯泡，L是一个自感系数相当大的线圈．关于这个电路的以下说法正确的是( )A．开关闭合到电路中电流稳定的时间内，A灯立刻亮，而后逐渐变暗，最后亮度稳定B．开关闭合到电路中电流稳定的时间内，B灯立刻亮，而后逐渐变暗，最后亮度稳定C．开关由闭合到断开瞬间，A灯闪亮一下再熄灭D．开关由闭合到断开瞬间，电流自左向右通过B灯2.如图所示电路中，自感系数较大的线圈L的直流电阻不计，下列操作中能使电容器C的A板带正电的是( )A． S闭合的瞬间B． S断开的瞬间C． S闭合电路稳定后D． S闭合、向左移动变阻器触头3.如图所示是一种冶炼金属的感应炉的示意图，此种感应炉应接怎样的电源( )A．直流低压 B．直流高压 C．低频交流电 D．高频交流电4.1931年，英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”.1982年，美国物理学家卡布莱拉设计了一个寻找磁单极子的实验．他设想，如果一个只有N极的磁单极子从上向下穿过如图所示的超导线圈，那么，从上向下看，超导线圈将出现( )A．先有逆时针方向的感应电流，然后有顺时针方向的感应电流B．先有顺时针方向的感应电流，然后有逆时针方向的感应电流C．始终有顺时针方向持续流动的感应电流D．始终有逆时针方向持续流动的感应电流5.如图所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开开关S 的瞬间会有( )A．灯A立即熄灭B．灯A慢慢熄灭C．灯A突然闪亮一下再慢慢熄灭D．灯A突然闪亮一下再突然熄灭6.如图所示，一沿水平方向的匀强磁场分布在宽度为2L的某矩形区域内(长度足够大)，该区域的上、下边界MN、PS是水平的．有一边长为L的正方形导线框abcd从距离磁场上边界MN的某高处由静止释放下落并穿过该磁场区域，已知当线框的ab边到达MN 时线框刚好做匀速直线运动(以此时开始计时)，以MN处为坐标原点，取如图坐标轴x，并规定逆时针方向为感应电流的正方向，则关于线框中的感应电流与ab边的位置坐标x间的以下图线中，可能正确的是( )A． B． C． D．7.在制作精密电阻时，为了清除使用过程中由于电流变化而引起的自感现象，采用双线并绕的方法，如图所示．其原理是( )A．当电路中的电流变化时，两股导线产生的自感电动势相互抵消B．当电路中的电流变化时，两股导线产生的感应电流相互抵消C．当电路中的电流变化时，两股导线中原电流的磁通量相互抵消D．以上说法都不对8.如图所示，ab是闭合电路的一部分，处在垂直于纸面向外的匀强磁场中( )A．当ab垂直于纸面向外平动时，ab中有感应电流B．当ab垂直于纸面向里平动时，ab中有感应电流C．当ab垂直于磁感线向右平动时，ab中有感应电流D．当ab垂直于磁感线向左平动时，ab中无感应电流9.电阻R、电容器C与一个线圈连成闭合回路，条形磁铁静止在线圈的正上方，N极朝下，如图所示，现使磁铁开始自由下落，在N极接近线圈上端过程中，流过R的电流方向和电容器极板的带电情况是( )A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电10.如图所示，边长为L的正方形线框旋转在光滑绝缘的水平面上，空间存在竖直向下的匀强磁场，MN和PQ为磁场边界，磁场宽度为L.开始时，线框的顶点d恰在磁场边界上，且对角线bc与磁场边界平行，现用外力使线框沿与磁场边界垂直的方向匀速运动，则在穿过磁场的过程中，线框中的电流I(以逆时针方向为正)和外力的功率P 随时间变化正确的图象为( )A． B． C． D．11.著名物理学家弗曼曾设计过一个实验，如图所示．在一块绝缘板上，中部安一个线圈，并接有电源，板的四周有许多带负电的小球，整个装置被支撑起来．忽略各处的摩擦，当电源接通的瞬间，下列关于圆盘的说法中正确的是( )A．圆盘将逆时针转动B．圆盘将顺时针转动C．圆盘不会转动D．无法确定圆盘是否会动二、多选题12. 安检门是一个用于安全检查的“门”，“门框”内有线圈，线圈里通有交变电流，交变电流在“门”内产生交变磁场，金属物品通过“门”时能产生涡流，涡流的磁场又反过来影响线圈中的电流，从而引起报警．以下关于这个安检门的说法正确的是( )A．这个安检门也能检查出毒品携带者B．这个安检门只能检查出金属物品携带者C．如果这个“门框”的线圈中通上恒定电流，也能检查出金属物品携带者D．这个安检门工作时，既利用了电磁感应现象，又利用了电流的磁效应13. 如图所示，电感线圈L的直流电阻RL＝1.0 Ω，小灯泡L1、L2的电阻分别为R1＝5.0 Ω、R2＝4.0 Ω，接在电动势E＝24 V、内电阻可忽略的电路上．闭合开关S，待电路稳定后再断开开关，则在断开开关S的瞬间( )支路上电流大小为4 AA． L1支路上电流大小为4 AB． L2支路上电流大小为6 AC． L1支路上电流大小为6 AD． L214. 单匝线圈所围的面积为0.1 m2，线圈电阻为1 Ω.规定线圈中感应电流I的正方向从上往下看是顺时针方向，如图甲所示．磁场的磁感应强度B随时间t的变化规律如图乙所示．则以下说法正确的是( )A．在时间0～5 s内，I的最大值为0.01 AB．在第4 s时，I的方向为逆时针C．前2 s内，通过线圈某截面的总电荷量为0.01 CD．第3 s内，线圈的发热功率最大15. 如图所示的电路中，电感L的自感系数很大，电阻可忽略，D为理想二极管，则下列说法正确的有( )A．当S闭合时，L1立即变亮，L2逐渐变亮B．当S闭合时，L1一直不亮，L2逐渐变亮C．当S断开时，L2立即熄灭D．当S断开时，L1突然变亮，然后逐渐变暗至熄灭三、实验题16.在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计②直流电源③带铁芯的线圈A④线圈B⑤电键⑥滑动变阻器(1)试按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出三种方法．①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________.四、计算题17.如图a所示，竖直平面内固定间距为L的光滑金属导轨，虚线下方存在垂直于导轨平面的匀强磁场，磁感应强度B.两根质量相同、电阻均为R的完全相同金属杆水平放置在导轨上，与导轨接触良好．在磁场外固定杆Ⅰ，在磁场内静止释放杆Ⅱ，其v－t 关系如图b所示．经过时间t0后认为开始匀速运动，速度v0.求：(1)单根金属杆质量m.(2)若以竖直向下的初速度2v0释放杆Ⅱ，释放后其加速度大小随时间的变化关系与静止释放后相同，试在图b中画出t0时间内的v－t图象．(3)杆Ⅱ匀速后，杆Ⅰ由静止释放，发现杆Ⅰ在磁场内外都保持自由落体运动，则杆Ⅰ释放位置离磁场上边界多少高度？(4)求在上问中，杆Ⅰ自静止释放后杆Ⅰ上共能发出多少热量？18.一个质量为m、直径为d、电阻为R的金属圆环，在范围足够大的磁场中竖直向下的大小只随高度y变落，磁场的分布情况如图所示．已知磁感应强度竖直方向分量By化，其随高度y变化关系为By＝B0(1＋ky)(此处k为比例常数，且k＞0)，其中沿圆环轴线的磁场方向始终竖直向上．金属圆环在下落过程中的环面始终保持水平，速度越来越大，最终稳定为某一数值，称为收尾速度．求：(1)圆环中感应电流的方向；(2)圆环收尾速度的大小．19.如图所示，半径为a的圆形区域内有均匀磁场，磁感应强度为B＝0.2 T、磁场方向垂直纸面向里，半径为b的金属圆环与磁场同心地放置，磁场与环面垂直，其中a ＝0.4 m、b＝0.6 m，金属环上分别接有灯L1、L2，两灯的电阻R1＝R2＝2 Ω，一金属棒MN与金属环接触良好，棒与环的电阻均忽略不计．(1)若棒以v0＝5 m/s的速度在环上向右匀速滑动，求棒滑过圆环直径OO′瞬时，MN 中的电动势和通过灯L1的电流．(2)撤去中间的金属棒MN，将右面的半圆环OL2O′以OO′为轴向上翻转90°，若此后磁场随时间均匀变化，其变化率为＝T/s，求L1的功率．答案解析1.【答案】B【解析】开关闭合到电路中电流稳定的时间内，B灯立刻亮，随线圈对电流阻碍的减小，B灯逐渐变暗，当线圈对电流没有阻碍时，灯泡亮度稳定．故A错误，B正确；开关处于闭合状态，在断开瞬间，线圈提供瞬间电压给两灯泡供电，由于两灯泡完全一样，所以不会出现电流比之前还大的现象，因此A灯不会闪亮一下，只会一同慢慢熄灭．故C错误；开关处于闭合状态，在断开瞬间，线圈相当于电源，电流方向仍不变，所以电流自左向右通过A灯，从右向左通过B灯，故D错误．2.【答案】B【解析】S闭合瞬间，由于L的自感作用，阻碍电流增大，电源给电容器充电，B极带正电，故A错误；S断开瞬间，由于线圈电流变化，产生自感电动势，阻碍电流减小，对电容器充电，A板带正电，故B正确；S闭合时电路稳定后，L的电阻为零，所以C 两端无电压，故C错误；S闭合，向左迅速移动滑动变阻器触头，电流增大，则自感线圈阻碍电流增大，对电容器充电，B极带正电，故D错误．3.【答案】D【解析】线圈中的电流做周期性的变化，在附近的导体中产生感应电流，从而在导体中产生大量的热，涡流现象也是电磁感应；而交流电的频率越大，产生的热量越多．故D正确，A、B、C错误；故选D.4.【答案】D【解析】在磁单极子运动的过程中，当磁单极子位于超导线圈上方时，原磁场的方向向下，磁通量增加，则感应电流的磁场方向向上，由安培定则可知，产生逆时针(俯视)方向的感应电流；当磁单极子位于超导线圈下方时，原磁场的方向向上，磁通量减小，则感应电流的磁场方向向上，由安培定则可知，产生逆时针(俯视)方向的感应电流．故D正确．5.【答案】A【解析】当开关S断开时，由于通过自感线圈的电流从有变无，线圈将产生自感电动势，但由于线圈L与灯A串联，在S断开后，不能形成闭合回路，因此灯A在开关断开后，电源供给的电流为零，灯就立即熄灭．6.【答案】D【解析】在第一个L内，线框匀速运动，电动势恒定，电流恒定；在第二个L内，线框只在重力作用下加速，速度增大；在第三个L内，安培力大于重力，线框减速运动，电动势减小，电流减小．这个过程加速度逐渐减小，速度是非线性变化的，电动势和电流都是非线性减小的，选项A、B均错误．安培力再减小，也不至于减小到小于第一段时的值，因为当安培力等于重力时，线框做匀速运动，选项C错误，D正确．7.【答案】C【解析】由于采用双线并绕的方法，当电流通过时，两股导线中的电流方向是相反的，不管电流怎样变化，任何时刻两股电流总是等大反向的，所产生的磁通量也是等大反向的，故总磁通量等于零，在该线圈中不会产生电磁感应现象，因此消除了自感．选项A、B错误，只有C正确．8.【答案】C【解析】闭合电路的部分导体做切割磁感线运动时，回路中一定有感应电流，故当ab 垂直于纸面向外、向里平动时都不切割磁感线，ab中都没有感应电流，故A、B 错．当ab垂直于磁感线向右、向左平动时都切割磁感线，ab中都有感应电流，故C 对，D错．9.【答案】D【解析】磁铁N极接近线圈的过程中，线圈中有向下的磁场，并且磁通量增加，由楞次定律可得，感应电流的方向为b→R→a，故电容器下极板带正电，上极板带负电，D 正确．10.【答案】A【解析】由楞次定律可得开始时电流方向为正，线框匀速运动，电动势均匀变化，而回路电阻不变，所以电流在每个单调变化时间内呈线性变化．所以A正确，B错误；因为线框匀速运动，由能量守恒知，外力的功率与线框中电流的电功率大小相等，因回路电阻不变，而电流线性变化，所以功率是非线性变化的，所以C、D均错误．11.【答案】A【解析】瞬间增强的磁场会在其周围产生一个顺时针的涡旋电场，负电荷受到逆时针方向的电场力，带动圆盘逆时针转动，而负电荷的这种定向运动则形成顺时针的环形电流．所以A选项正确．12.【答案】BD【解析】这个安检门是利用涡流工作的，因而只能检查金属物品携带者，A错，B 对．若“门框”的线圈中通上恒定电流，只能产生恒定磁场，它不能使块状金属产生电流，因而不能检查出金属物品携带者，C错．安检门工作时，既利用了电磁感应现象，又利用了电流的磁效应，D对．13.【答案】AB【解析】断开开关S的瞬间，线圈L产生自感电动势，相当于电源，与L1、L2组成闭合回路，L1、L2的电流大小相等；断开开关S后，L中的电流是从原来的值逐渐减小的，断开瞬间它的电流仍为4 A．故选AB.14.【答案】ABC【解析】E＝n＝n·S，由题图乙知，在0－5 s内，0时刻最大，此时E＝0.01 V，所以I＝＝0.01 A，A正确；在第4 s时，B处于减少过程中，由楞次定律得I的方向为逆时针，B正确；前 2 s内，q＝·Δt＝·Δt＝·Δt＝0.01 C，C正确；第3 s内，B不变，I＝0，D错误．15.【答案】BD【解析】当S闭合时，因二极管加上了反向电压，故二极管截止，L1一直不亮，通过线圈的电流增加，感应电动势阻碍电流增加，故使得L2逐渐变亮，选项B正确，A错误；当S断开时，由于线圈自感电动势阻碍电流的减小，故通过L1的电流要在L2－L1－D－L之中形成新的回路，故L1突然变亮，然后逐渐变暗至熄灭，选项C错误，D正确．故选BD.16.【答案】(1)如图所示(2)①闭合开关②断开开关③开关闭合时移动滑动变阻器滑片【解析】(1)使线圈A与电键、直流电源、滑动变阻器串联，线圈B与电流计连成闭合回路；(2)只要能使穿过线圈B的磁通量发生变化，就可以使线圈B中产生感应电流．17.【答案】(1)(2)(3)(4)【解析】(1)匀速时杆Ⅱ受力平衡mg＝F＝IBL＝Am＝.(2)如图(3)杆Ⅰ进入磁场后仍保持自由落体，则其进入磁场时速度应和杆Ⅱ相同，磁通量不再变化，无感应电流，高度h＝.(4)杆Ⅰ发热过程在磁场外．Q＝I2Rt＝×R×＝.18.【答案】(1)顺时针(俯视) (2)【解析】(1)根据楞次定律可知感应电流的方向为顺时针(俯视)．(2)圆环下落高度为y时的磁通量为Φ＝BS＝＝(B0＋B0ky)①设收尾速度为v m，以此速度运动Δt时间内磁通量的变化为：ΔΦ＝ΔBS＝(B0kv mΔt)②根据法拉第电磁感应定律有E＝＝v m，③圆环中感应电流的电功率为PE＝④重力做功的功率为PG＝mgv m⑤根据能的转化和守恒定律有PE ＝PG⑥由①～⑥解得v m＝.19.【答案】(1)0.8 V 0.4 A (2)1.28×10－2W【解析】(1)MN切割磁感线，相当于一个电源，根据右手定则可判断出等效电路如图所示．E＝B·2a·v＝0.2×2×0.4×5 V＝0.8 V，I1＝＝A＝0.4 A.(2)将右侧上翻后则S＝π·a2，当穿过S的磁通量发生变化时，根据楞次定律可判断出等效电路如图所示．E′＝＝＝π×0.42×V＝0.32 V，P1＝()2·R1＝()2×2 W＝1.28×10－2W.。

绝密★启用前人教版高中物理选修3-2 第四章电磁感应测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是()A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离2.如图所示，水平光滑的金属框架上左端连接一个电阻R，有一金属杆在外力F的作用下沿框架向右由静止开始做匀加速直线运动，匀强磁场方向竖直向下，轨道与金属杆的电阻不计并接触良好，则能反映外力F随时间t变化规律的图象是图中的()A．B．C．D．3.如图所示，两块水平放置的金属板距离为d，用导线、开关K与一个n匝的线圈连接，线圈置于方向竖直向上的均匀变化的磁场中．两板间放一台小压力传感器，压力传感器上表面绝缘，在其上表面静止放置一个质量为m、电量为＋q的小球．开关K闭合前传感器上有示数，开关K闭合后传感器上的示数变为原来的一半．则线圈中磁场的变化情况和磁通量变化率分别是()A．正在增强，＝B．正在增强，＝C．正在减弱，＝D．正在减弱，＝4.如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置由静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是()A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→d5.如图所示，A、B两闭合圆形导线环用相同规格的导线制成，它们的半径之比rA∶rB＝2∶1，在两导线环包围的空间内存在一正方形边界的匀强磁场区域，磁场方向垂直于两导线环的平面．当磁场的磁感应强度随时间均匀增大的过程中，流过两导线环的感应电流大小之比为()A．＝1B．＝2C．＝D．＝6.如图所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行．线框由静止释放，在下落过程中()A．穿过线框的磁通量保持不变B．线框中感应电流方向保持不变C．线框所受安掊力的合力为零D．线框的机械能不断增大7.如图所示，线圈平面与条形磁铁的轴线垂直，现将线圈沿轴线由A点平移到B点，穿过线圈磁通量的变化情况是()A．变大B．变小C．不变D．先变大，后变小8.如图所示，在光滑水平面上，有一个粗细均匀的单匝正方形闭合线框abcd.t＝0时刻，线框在水平外力的作用下，从静止开始向右做匀加速直线运动，bc边刚进入磁场的时刻为t1，ad边刚进入磁场的时刻为t2，设线框中产生的感应电流的大小为i，ad边两端电压大小为U，水平拉力大小为F，则下列i、U、F随运动时间t变化关系图象正确的是()A．B．C．D．9.如图所示，水平桌面上放有一个闭合铝环，在铝环轴线上方有一个条形磁铁．当条形磁铁沿轴线竖直向下迅速移动时，下列判断正确的是()A．铝环有收缩趋势，对桌面压力减小B．铝环有收缩趋势，对桌面压力增大C．铝环有扩张趋势，对桌面压力减小D．铝环有扩张趋势，对桌面压力增大10.如图所示，一矩形线框置于磁感应强度为B的匀强磁场中，线框平面与磁场方向平行，若线框的面积为S，则通过线框的磁通量为()A．BSB．C．D． 011.如图所示，矩形线框abcd放置在水平面内，磁场方向与水平方向成α角，已知sinα＝，回路面积为S，磁感应强度为B，则通过线框的磁通量为()A．BSB．BSC．BSD．BS12.如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里，abcd 是位于纸面内的梯形线圈，ad与bc间的距离也为L，t＝0时刻bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a—b—c—d—a方向为感应电流正方向，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是()A．B．C．D．13.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为()A．B． 1C． 2D． 414.长直导线与矩形线框abcd处在同一平面中静止不动，如图甲所示．长直导线中通以大小和方向都随时间做周期性变化的电流，i－t图象如图乙所示．规定沿长直导线向上的电流为正方向．关于最初一个周期内矩形线框中感应电流的方向，下列说法正确的是()A．由顺时针方向变为逆时针方向B．由逆时针方向变为顺时针方向C．由顺时针方向变为逆时针方向，再变为顺时针方向D．由逆时针方向变为顺时针方向，再变为逆时针方向15.如图所示，边长为L的正方形线框旋转在光滑绝缘的水平面上，空间存在竖直向下的匀强磁场，MN和PQ为磁场边界，磁场宽度为L.开始时，线框的顶点d恰在磁场边界上，且对角线bc与磁场边界平行，现用外力使线框沿与磁场边界垂直的方向匀速运动，则在穿过磁场的过程中，线框中的电流I(以逆时针方向为正)和外力的功率P随时间变化正确的图象为()A．B．C．D．第Ⅱ卷二、计算题(共4小题,每小题10.0分,共40分)16.在拆装某种大型电磁设备的过程中，需将设备内部的处于匀强磁场中的线圈先闭合，然后再提升直至离开磁场，操作时通过手摇轮轴A和定滑轮O来提升线圈．假设该线圈可简化为水平长为L、上下宽度为d的矩形线圈，其匝数为n，总质量为M，总电阻为R，磁场的磁感应强度为B，如图所示．开始时线圈的上边缘与有界磁场的上边缘平齐．若转动手摇轮轴A，在时间t内把线圈从图示位置匀速向上拉出磁场．求此过程中，流过线圈中导线横截面的电荷量是多少．17.如图所示，有两根足够长、不计电阻、相距L的平行光滑金属导轨cd、ef与水平面成θ角固定放置，底端接一阻值为R的电阻，在轨道平面内有磁感应强度为B的匀强磁场，方向垂直轨道平面斜向上．现有一平行于ce、垂直于导轨、质量为m、电阻不计的金属杆ab，在沿轨道平面向上的恒定拉力F作用下，从底端ce由静止沿导轨向上运动，当ab杆速度达到稳定后，撤去拉力F，最后ab杆又沿轨道匀速回到ce端．已知ab杆向上和向下运动的最大速度相等．求：拉力F和杆ab最后回到ce端的速度v.18.如图所示，正方形闭合线圈边长为0.2 m、质量为0.1 kg、电阻为0.1 Ω，在倾角为30°的斜面上的砝码质量为0.4 kg，匀强磁场磁感应强度为0.5 T，不计一切摩擦，砝码沿斜面下滑线圈开始进入磁场时，它恰好做匀速运动．(g取10 m/s2)(1)求线圈匀速上升的速度大小；(2)在线圈匀速进入磁场的过程中，砝码对线圈做了多少功？(3)线圈进入磁场的过程中产生多少焦耳热？19.如图所示，在绝缘光滑水平面上，有一个边长为L的单匝正方形线框abcd，在外力的作用下以恒定的速率v向右运动进入磁感应强度为B的有界匀强磁场区域．线框被全部拉入磁场的过程中线框平面保持与磁场方向垂直，线框的ab边始终平行于磁场的边界．已知线框的四个边的电阻值相等，均为R.求：(1)在ab边刚进入磁场区域时，线框内的电流大小．(2)在ab边刚进入磁场区域时，ab边两端的电压．(3)在线框被拉入磁场的整个过程中，线框产生的热量．答案解析1.【答案】C【解析】由于ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增加的目的，故选C.2.【答案】B【解析】金属杆受力如图所示，由牛顿第二定律得：F－＝ma；F＝ma＋·t，B正确．3.【答案】B【解析】开关闭合时，qE＋F＝mg，F＝mg，所以E＝，E＝＝.所以＝.小球带正电，知上极板带负电，根据楞次定律，磁场正在增强．故B正确，A、C、D错误．故选B.4.【答案】B【解析】金属线框从右侧某一位置由静止开始释放，在摆动到竖直位置的过程中，磁场自abcd的右侧面穿出，摆动过程中磁通量在减少，根据楞次定律得电流方向为d→c→b→a→d；金属线框由竖直位置摆动到左侧最高点的过程中，穿过线框的磁通量增加，根据楞次定律得出感应电流的方向为d→c→b→a→d.5.【答案】D【解析】A、B两导线环的半径不同，它们所包围的面积不同，但某一时刻穿过它们的磁通量均为穿过磁场所在区域面积上的磁通量，所以两导线环上的磁通量变化率是相等的，E＝＝S相同，得＝1，I＝，R＝ρ(S1为导线的横截面积)，l＝2πr，所以＝，代入数值得＝＝.6.【答案】B【解析】由通电直导线周围磁感线的分布规律可知，线框下落过程中穿过其中的磁感线越来越少，故磁通量在不断变小，故A错；下落时穿过线框的磁通量始终减小，由楞次定律可知感应电流的方向保持不变，故B正确；线框上下两边受到的安培力方向虽相反，但上边所处位置的磁感应强度始终大于下边所处位置的磁感应强度，故上边所受的安培力大于下边所受的安培力，其合力不为零，故C错；由能量守恒可知下落时一部分机械能会转化为线框通电发热产生的内能，故线框的机械能减少，D错．7.【答案】B【解析】磁极在A点时，磁极处磁场线最多，则穿过线圈的磁通量最大，当由A点平移到B点磁场线不断减少，则穿过线圈磁通量的变化情况是变小，则B正确．8.【答案】C【解析】由于线框进入磁场是做匀加速直线运动，故速度是逐渐增加的，所以进入磁场时产生的电动势也是逐渐增加的，由于线框的电阻不变，故线框中的电流也是逐渐增加的，选项A错误；当线框全部进入磁场后，由于穿过线框的磁通量不变，故线框中的电动势为0，所以线框里的电流为0，选项B错误；由于线框在进入磁场的过程中的电流是均匀增加的，故ad边两端电压也是均匀增加的，但当线框全部进入磁场后，ad间的电压相当于一个导体棒在磁场中切割磁感线而产生的感应电压，该电压随运动速度的增大而增大，且大于t2时刻时ad间的电压，选项C正确；而对线框的拉力，在线框进入磁场前，由于线框做加速运动，故需要一定的拉力，进入磁场后，线框中的感应电流是均匀增加的，会产生阻碍线框运动的均匀增大的安培力，故需要的拉力也是均匀增大的，即F＝ma＋，可见拉力F与速度v(或时间t)成线性关系，不是正比关系，其图象不过原点，选项D错误．9.【答案】B【解析】根据楞次定律可知：当条形磁铁沿轴线竖直向下迅速移动时，铝环内的磁通量增大，因此铝环做出的反应是面积有收缩的趋势，同时将远离磁铁，故增大了和桌面的挤压程度，从而使铝环对桌面压力增大，故B项正确．10.【答案】D【解析】因为线圈平面和磁场方向平行，所以没有磁感线穿过线圈，即通过线圈的磁通量为零，D 正确．11.【答案】B【解析】根据磁通量的定义可得通过线框的磁通量Φ＝BS sinα，代入解得Φ＝BS，所以B正确，A、C、D错误．12.【答案】B【解析】由于bc进入磁场时，根据右手定则判断出其感应电流的方向是沿adcba的方向，其方向为负方向，所以A、C错误；当逐渐向右移动时，切割磁感线的条数在增加，故感应电流在增大；当bc边穿出磁场区域时，线圈中的感应电流方向变为abcda，是正方向，故其图象在时间轴的上方，所以B正确，D错误．13.【答案】B【解析】设原磁感应强度是B，线框面积是S.第1 s内ΔΦ1＝2BS－BS＝BS，第2 s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n，所以两次电动势大小相等，B正确．14.【答案】D【解析】将一个周期分为四个阶段，对全过程的分析列表如下：看上表的最后一列，可知选项D正确．15.【答案】A【解析】由楞次定律可得开始时电流方向为正，线框匀速运动，电动势均匀变化，而回路电阻不变，所以电流在每个单调变化时间内呈线性变化．所以A正确，B错误；因为线框匀速运动，由能量守恒知，外力的功率与线框中电流的电功率大小相等，因回路电阻不变，而电流线性变化，所以功率是非线性变化的，所以C、D均错误．16.【答案】【解析】在匀速提升过程中线圈运动速度v＝，线圈中感应电动势E＝nBLv，产生的感应电流I＝，流过导线横截面的电荷量q＝I·t，联立得q＝.17.【答案】2mg sinθ【解析】当ab杆沿导轨上滑达到最大速度v时，其受力如图所示：由平衡条件可知：F－F安＝mg sinθ①又F安＝BIL②而I＝③联立①②③式得：F－－mg sinθ＝0④同理可得，ab杆沿导轨下滑达到最大速度时：mg sinθ－＝0⑤联立④⑤两式解得：F＝2mg sinθv＝.18.【答案】(1)10 m/s(2)0.4 J(3)0.2 J【解析】(1)设绳子的拉力为F，对砝码：F＝m1g sin 30°＝2 N对线圈：F＝m2g＋F安，F安＝代入数据得：v＝10 m/s.(2)W＝Fl＝2×0.2 J＝0.4 J.(3)由能量转化守恒定律得：Q＝W－m2gl＝0.4 J－0.1×10×0.2 J＝0.2 J.19.【答案】(1)(2)(3)【解析】(1)ab边切割磁感线产生的电动势为E＝BLv 所以通过线框的电流为I＝＝.(2)ab边两端电压为路端电压：Uab＝I·3R所以Uab＝(3)线框被拉入磁场的整个过程所用时间t＝，线框中电流产生的热量Q＝I2·4R·t＝.。

人教版高中物理选修32第四章《电磁感应》单元检测题（解析版）一、单项选择题1.如下图，平行润滑导轨MM′、NN′水平放置，固定在竖直向下的匀强磁场中．导体滑线AB、CD横放其上运动，构成一个闭合电路，当AB向右滑动的瞬间，电路中感应电流的方向及滑线CD遭到的磁场力方向区分为( )A．电流方向沿ABCD；受力方向向右B．电流方向沿ABCD；受力方向向左C．电流方向沿ADCB；受力方向向右D．电流方向沿ADCB；受力方向向左2.如下图，金属棒ab置于水平放置的润滑框架cdef上，棒与框架接触良好，匀强磁场垂直于ab棒斜向下．从某时辰末尾磁感应强度平均减小，同时施加一个水平方向上的外力F使金属棒ab坚持运动，那么F( )A．方向向右，且为恒力B．方向向右，且为变力C．方向向左，且为变力D．方向向左，且为恒力3.磁卡的磁条中有用于存储信息的磁极方向不同的磁化区，刷卡器中有检测线圈．当以速度v0刷卡时，在线圈中发生感应电动势，其E－t关系如下图．假设只将刷卡速度改为，线圈中的E－t关系图能够是( )A． B．C． D．4.如下图，是用导线做成的圆形回路与不时导线构成的几种位置组合，以下组合中，切断直导线中的电流时，穿过闭合回路中磁通质变化的是(图①②③中直导线都与圆形线圈在同一平面内，O点为线圈的圆心，图④中直导线与圆形线圈平面垂直，并与其中心轴重合)( )A．①② B．②③ C．③④ D．②④5.某研讨性学习小组在探求电磁感应现象和楞次定律时，设计并停止了如下实验：如图，矩形金属线圈放置在水平薄玻璃板上，有两块相反的蹄形磁铁，相对固定，四个磁极之间的距离相等．当两块磁铁匀速向右经过线圈位置时，线圈运动不动，那么线圈所受摩擦力的方向是( )A．先向左，后向右B．先向左，后向右，再向左C．不时向右D．不时向左6.面积为2.0×10－2m2的单匝矩形线圈放在磁感应强度为 4.0×10－2T的匀强磁场中，当线圈平面与磁场方向垂直时，穿过线圈的磁通量是( )A． 8.0×10－4Wb B． 4.0×10－2WbC． 10－4Wb D． 10－3Wb7.资料、粗细相反，长度不同的电阻丝做成ab、cd、ef三种外形的导线，区分放在电阻可疏忽的润滑金属导轨上，并与导轨垂直，如下图，匀强磁场方向垂直导轨平面向内．外力使导线水平向右做匀速运动，且每次运动的速率相反，三根导线在导轨间的长度关系是Lab ＜Lcd＜Lef，那么( )A．Lef最大，所以ef发生的感应电动势最大B．Lef最大，所以ef中的感应电流最小C．因三根导线切割磁感线的有效长度相反，故它们发生的感应电流相反D．疏忽导体内能变化，三根导线每秒发生的热量相反8.如下图的匀强磁场中有一个矩形闭合导线框，初始位置线框与磁感线平行，那么在以下四种状况下，线框中会发生感应电流的是( )A．线框平面一直与磁感线平行，线框在磁场中左右运动B．线框平面一直与磁感线平行，线框在磁场中上下运动C．线框绕位于线框平面内且与磁感线垂直的轴线AB转动D．线框绕位于线框平面内且与磁感线平行的轴线CD转动9.如下图，质量为m、高为h的矩形导线框在竖直面内自在下落，其上下两边一直坚持水平，途中恰恰匀速穿过一有理想边界、高亦为h的匀强磁场区域，线框在此进程中发生的内能为( )A．mgh B． 2mgh C．大于mgh而小于2mgh D．大于2mgh 10.如图甲所示，两个闭合圆形线圈A、B圆心重合，放在同一水平面内，线圈A中通以如图乙所示的变化电流，t＝0时电流的方向为顺时针(如图中箭头所示)，在t1～t2时间内，关于线圈B，以下说法中正确的选项是( )A．线圈B内有顺时针方向的电流，线圈有扩张的趋向B．线圈B内有顺时针方向的电流，线圈有收缩的趋向C．线圈B内有逆时针方向的电流，线圈有扩张的趋向D．线圈B内有逆时针方向的电流，线圈有收缩的趋向11.如下图，在水平木制桌面上平放一个铜制的圆环，在它上方近处有一个N极朝下的条形磁铁，铜环一直运动．关于铜环对桌面的压力F和铜环重力G的大小关系，以下说法中正确的选项是( )A．当条形磁铁接近铜环时，F<GB．当条形磁铁远离铜环时，F<GC．无论条形磁铁接近还是远离铜环，F＝GD．无论条形磁铁接近还是远离铜环，F>G12.如下图，MN、PQ为两条平行放置的金属导轨，左端接有定值电阻R，金属棒AB斜放在两导轨之间，与导轨接触良好，磁感应强度为B的匀强磁场垂直于导轨平面，设金属棒与两导轨接触点之间的距离为l，金属棒与导轨间夹角为60°，以速度v水平向右匀速运动，不计导轨和棒的电阻，那么流过金属棒中的电流为( )A．I＝ B．I＝ C．I＝ D．I＝二、多项选择题13.单匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动，穿过线圈的磁通量Φ随时间t的关系图象如下图，那么( )A．在t＝0时辰，线圈中磁通量最大，感应电动势也最大B．在t＝1×10－2s时辰，感应电动势最大C．在t＝2×10－2s时辰，感应电动势为零D．在0～2×10－2s时间内，线圈中感应电动势的平均值为零14. 在润滑的水平面上方，有两个磁感应强度大小均为B、方向相反的水平匀强磁场，如图．PQ为两个磁场的边界，磁场范围足够大．一个边长为a、质量为m、电阻为R 的金属正方形线框，以速度v垂直磁场方向从如图实线(Ⅰ)位置末尾向右运动，当线框运动到区分有一半面积在两个磁场中的如图(Ⅱ)位置时，线框的速度为，那么以下说法正确的选项是( )A．图(Ⅱ)时线框中的电功率为B．此进程中回路发生的电能为mv2C．图(Ⅱ)时线框的减速度为D．此进程中经过线框横截面的电荷量为15. 如下图，在线圈上端放置一盛有冷水的金属杯，现接通交流电源，过了几分钟，杯内的水沸腾起来．假定要延长上述加热时间，以下措施可行的有( )A．添加线圈的匝数B．提高交流电源的频率C．将金属杯换为瓷杯D．取走线圈中的铁芯16. 两圆环A、B置于同一水平面上，其中A为平均带电绝缘环，B为导体环．当A以如下图的方向绕中心轴转动的角速度发作变化时，B中发生如下图方向的感应电流，那么( )A．A能够带正电且转速减小B．A能够带正电且转速增大C．A能够带负电且转速减小D．A能够带负电且转速增大17. 如下图，〝U〞形金属框架固定在水平面上，金属杆ab与框架间无摩擦，整个装置处于竖直方向的磁场中．假定因磁场的变化，使杆ab向右运动，那么磁感应强度A．方向向下并减小B．方向向下并增大C．方向向上并增大D．方向向上并减小三、实验题18.如下图为〝研讨电磁感应现象〞的实验装置．(1)将图中所缺的导线补接完整；(2)假设在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后能够出现的状况有：A．将原线圈迅速拔出副线圈时，灵敏电流计指针将________．B．原线圈拔出副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针________．19.在研讨电磁感应现象的实验中所用的器材如下图．它们是：①电流计②直流电源③ 带铁芯(图中未画出)的线圈A④线圈B⑤开关⑥滑动变阻器(1)按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才干使线圈B中有感应电流发生？试举出两种方法：①________________________________________________________________________；②________________________________________________________________________.四、计算题20.如下图，边长为L、匝数为n的正方形金属线框，它的质量为m、电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘．金属框的上半部处于磁场内，下半部处于磁场外，磁场随时间的变化规律为B＝kt.求：(1)线框中的电流强度为多大？(2)t时辰线框受的安培力多大？21.如下图，有一倾角α＝37°的粗糙斜面，斜面所在空间存在一有界矩形匀强磁场区域GIJH，其宽度GI＝HJ＝L＝0.5 m．有一质量m＝0.5 kg的〝日〞字形匀质导线框abcdef，从斜面上运动释放，释放时ef平行于GH且距GH为4L，导线框各段长ab＝cd＝ef＝ac＝bd＝ce＝df＝L＝0.5 m，线框与斜面间的动摩擦因数μ＝0.25，ab、cd、ef三段的阻值相等、均为R＝0.5 Ω，其他电阻不计．ef边刚进入磁场时线框恰恰做匀速运动，不计导线粗细，重力减速度g＝10 m/s2，求：(1)ef边刚进入磁场时的速度v的大小．(2)匀强磁场的磁感应强度B.(3)线框从末尾运动到ab边穿出磁场进程中ab边发的焦耳热为多少？答案解析1.【答案】C【解析】由右手定那么知AB中感应电流方向由B→A，CD中电流方向由D→C，由左手定那么可判定CD遭到向右的安培力．2.【答案】C【解析】由E＝n S可知，因磁感应强度平均减小，感应电动势E恒定，由F安＝BIL，I＝可知，ab棒受的安培力随B的减小，平均变小，由外力F＝F可知，外力F也平安均增加，为变力，由左手定那么可判别F安水平向右，所以外力F水平向左．C正确．3.【答案】D【解析】由公式E＝Blv可知，当刷卡速度减半时，线圈中的感应电动势最大值减半，且刷卡所用时间加倍，故正确选项为D.4.【答案】B【解析】通电直导线周围空间的磁场是非匀强磁场，磁感线是在垂直于导线的平面内以导线为中心的同心圆，离导线越远，磁感应强度越弱，所以①中磁通量、④中磁通量不时为零，②中既有向里的磁通量，也有向外的磁通量，但直导线中有电流时，总磁通量不为零，切断直导线中电流时，磁通质变为零．③中线圈有向外的磁通量，切断直导线中电流时，磁通质变为零．故B正确．5.【答案】D【解析】依据楞次定律的推行意义，线圈中发生的感应电流的磁场会阻碍原来磁通质变化，线圈相对磁铁〝来拒去留〞，即当磁铁接近时它们相互排挤，线圈遭到向右的斥力，当磁铁远离时，线圈遭到向右的引力，线圈运动不动，故线圈受玻璃板对它的静摩擦力方向一直向左．6.【答案】A【解析】当线圈平面与磁场方向垂直时，穿过线圈的磁通量有Φ＝BS＝2.0×10－2×4.0×10－2Wb＝8.0×10－4Wb，应选A.7.【答案】B【解析】三根导体的切割磁感线等效长度相反，ef的电阻最大，所以电流做小，B对．8.【答案】C【解析】四种状况中初始位置线框均与磁感线平行，磁通量为零，按A、B、D三种状况线框运动后，线框仍与磁感线平行，磁通量坚持为零不变，线框中不发生感应电流．C中线框转动后，穿过线框的磁通量不时发作变化，所以发生感应电流，C项正确．9.【答案】B【解析】因线框匀速穿过磁场，在穿过磁场的进程中合外力做功为零，克制安培力做功为2mgh，发生的内能亦为2mgh.应选B.10.【答案】A【解析】t1～t2时间内，线圈A中的电流方向为逆时针，依据安培定那么可知在线圈A 外部发生的磁场方向向外，线圈外部发生的磁场方向向里，线圈B的总磁通量是穿出的．由于线圈A中的电流添加，故穿过线圈B的磁通量添加，依据楞次定律，在线圈B中将发生顺时针方向的感应电流，并且线圈B有扩张的趋向，故A对，B、C、D错．11.【答案】B【解析】由楞次定律可知，条形磁铁接近时，相互排挤，远离时相互吸引，B对．12.【答案】B【解析】l垂直于v的长度l sinθ为有效切割长度，所以E＝Blv sin 60°＝Blv，由欧姆定律I＝得I＝.应选B.13.【答案】BC【解析】由法拉第电磁感应定律知E∝，故t＝0及t＝2×10－2s时辰，E＝0，A错，C对．t＝1×10－2s，E最大，B对.0～2×10－2s，ΔΦ≠0，E≠0，D错．14.【答案】AB【解析】回路中发生感应电动势为E＝2Ba感应电流为I＝＝，此时线框中的电功率P＝I2R＝，故A正确．依据能量守恒定律失掉，此进程回路发生的电能为Q ＝mv2－m()2＝mv2，故B正确．左右两边所受安培力大小为F＝BIa＝，那么减速度为a＝＝，故C错误．此进程经过线框横截面的电荷量为q＝＝，故D错误．应选A、B.15.【答案】AB【解析】当线圈中通以交变电流时，在金属杯中将发生感应电流，依据法拉第电磁感应定律可知，感应电动势E＝n，因此添加线圈的匝数可以提高感应电动势，感应电流的功率增大，使杯内的水沸腾所需的时间延长，提高交流电源的频率，磁通质变化率变大，感应电动势变大，感应电流的功率增大，应选项A、B正确；取走线圈中的铁芯那么使得线圈周围的磁场变弱，磁通量减小，磁通质变化率亦减小，感应电动势变小，从而使杯内的水沸腾所需的时间反而变长，应选项D错误；将金属杯换为瓷杯后，由于陶瓷不是导体，因此瓷杯中不能发生感应电流，无法给水加热，应选项C错误．16.【答案】BC【解析】选取A环研讨，假定A环带正电，且转速增大，那么使穿过环面的磁通量向里添加，由楞次定律知，B环中感应电流的磁场方向向外，故B正确，A错误；假定A 环带负电，且转速增大，那么使穿过环面的磁通量向外添加，由楞次定律知，B环中感应电流的磁场方向向里，B环中感应电流的方向应为顺时针方向，故D错误，C正确．应选B、C.17.【答案】AD【解析】因磁场变化，发作电磁感应现象，杆ab中有感应电流发生，而使杆ab遭到磁场力的作用，并发作向右运动．ab向右运动，使得闭合回路中磁通量有添加的趋向，说明原磁场的磁通量肯定削弱，即磁感应强度正在减小，与方向向上、向下有关．故A、D正确，B、C错误．18.【答案】(1)(2)向右偏转一下向左偏转一下【解析】(1)见以下图(2)依照楞次定律及灵敏电流计的指针偏转方向与流过它的电流方向的关系来判定，那么A.向右偏转一下；B.向左偏转一下．19.【答案】(1)实物电路图如下图：(2)①断开或闭合开关②闭合开关后移动滑动变阻器的滑片．【解析】(1)实物电路图如下图：(2)断开或闭合开关的进程中或闭合开关后移动滑片的进程中，穿过线圈B的磁通量发作，线圈B中有感应电流发生．20.【答案】(1)(2)t【解析】(1)线框中的电动势E＝n＝nS＝nL2k，电流为I＝.(2)安培力为F＝BIL＝kt L＝t.21.【答案】(1)4 m/s (2)1 T (3)1 J【解析】(1)由动能定理可知：mg4L sinα－μmg cosα4L＝mv2－0得v＝4 m/s.(2)当线框匀速运动时，对电路：E＝BLvR＝R＋R总I＝对线框：mg sinα＝μmg cosα＋BIL解得B＝1 T.(3)线框每条边切割磁感线等效电路都一样．所以ef和cd作为电源时＝EUad时间为t＝Q＝t1当ab做为电源时，Uab＝E时间为t＝，Q2＝t整个进程总热量，Q＝Q1＋Q2＝1 J.。
