H2S腐蚀研究进展

H S腐蚀研究进展As a person, we must have independent thoughts and personality.H2S腐蚀研究进展摘要近年来我国发现的气田均含有硫化氢、二氧化碳等腐蚀性气体，特别是我们四川盆地，含硫化氢天然气分布最广泛。

众所周知，硫化氢腐蚀是井下油套管的主要腐蚀类型之一。

本文简述了硫化氢的物性，研究了硫化氢腐蚀的机理和影响因素，并在此基础上介绍了采用缓蚀剂、涂镀层管材、根据国际标准合理选材、电化学保护等几种国内外常用的防腐措施，并指出了各种方法的优缺点，最后还探讨了硫化氢油气田腐蚀研究的热点问题及发展方向。

关键词：硫化氢腐蚀，腐蚀机理，防腐技术ABSTRACTIn recent years, the gas fields found in our country contain hydrogen sulfide, carbon dioxide and other corrosive gases, especially in the Sichuan basin, with the most extensive distribution of hydrogen sulfide gas. It is well known that the hydrogen sulfide corrosion is one of the main corrosion typesof the oil casing in the well. Properties of hydrogen sulfideis described in this paper to study the hydrogen sulfide corrosion mechanism and influencing factors, and on this basis, introduces the corrosion inhibitor, coating tubing, accordingto international standard and reasonable material andelectrochemical protection at home and abroad, several commonly used anti-corrosion measures, and points out the advantages and disadvantages of each method, and finally discusses the hotissues and development direction of the research on oil and gas fields of hydrogen sulfide corrosion by.Key word s ：hydrogen sulfide corrosion, corrosion mechanism, corrosion protection technology.前言随着各国经济的发展，对石油及天然气需求进一步增加，易开采的油气资源已趋于枯竭，油井的发展趋势向着高技术方向发展，钻探区域势必转移向内陆、沙漠等环境恶劣的地区。

硫化氢腐蚀机理和防护的研究现状及进展陈明;崔琦【摘要】在石油、天然气、煤化工及其他一些工业中广泛存在硫化氢腐蚀问题,硫化氢的存在不仅会造成全面腐蚀和局部腐蚀,而且还会导致硫化物应力腐蚀开裂(SSCC)和氢致开裂(HIC)等脆性断裂事故,一旦发生这种事故,往往会造成重大经济损失和灾难性后果,因此研究硫化氢的腐蚀机理、影响因素及防腐措施,无论对防止事故发生,还是对提高经济效益都有十分重要的意义.文章阐述了硫化氢的腐蚀机理,探讨了硫化氢腐蚀的影响因素,提出了防止硫化氢腐蚀的技术和工艺措施.【期刊名称】《石油工程建设》【年(卷),期】2010(036)005【总页数】5页(P1-5)【关键词】硫化氢腐蚀;腐蚀机理;影响因素;防腐技术【作者】陈明;崔琦【作者单位】西南石油大学,四川成都,610500;西南石油大学,四川成都,610500【正文语种】中文【中图分类】TE988.2在石油、天然气、煤化工及其他一些工业中广泛存在硫化氢腐蚀问题。

一般都认为金属材料在含硫化氢环境中可能出现三类腐蚀：硫化物应力开裂（SSCC）、氢致开裂（HIC）和电化学腐蚀，其中SSCC危害最大，可在一个月、几天、甚至更短的时间内引起金属材料在较低的工作应力下发生断裂。

且各种腐蚀形式相互促进，最终导致材料开裂并引发大量恶性事故。

弄清硫化氢的腐蚀机理、影响因素及防腐措施，无论对于抑制硫化氢腐蚀，防止事故发生，还是提高经济效益都有着十分重要的意义。

目前主要防腐蚀措施有以下5种：添加缓蚀剂、合理选择材质、使用涂镀层管材、阴极保护、防腐措施和设计，其中采用加注缓蚀剂的方法来抑制腐蚀是最经济也是最简便的方法。

H2S是弱酸，在水溶液中会电离出H+、HS-和S2-，它们对金属的腐蚀是氢去极化过程。

在溶液中H2S首先吸附在铁表面，铁经过一系列阴离子的吸附和脱附、阳极氧化反应、水解等过程生成铁离子或者硫化铁[1]：在弱酸溶液中，铁的阳极电化学反应产生的FeH也可能脱附H+直接转变为FeS[2]。

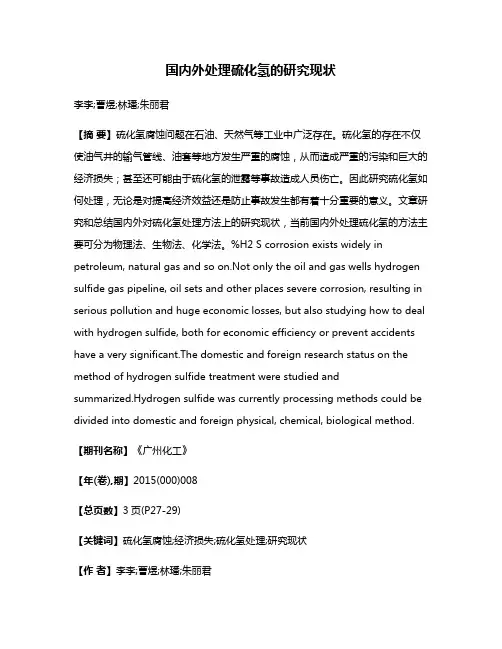

国内外处理硫化氢的研究现状李李;曹煜;林璠;朱丽君【摘要】硫化氢腐蚀问题在石油、天然气等工业中广泛存在。

硫化氢的存在不仅使油气井的输气管线、油套等地方发生严重的腐蚀，从而造成严重的污染和巨大的经济损失；甚至还可能由于硫化氢的泄露等事故造成人员伤亡。

因此研究硫化氢如何处理，无论是对提高经济效益还是防止事故发生都有着十分重要的意义。

文章研究和总结国内外对硫化氢处理方法上的研究现状，当前国内外处理硫化氢的方法主要可分为物理法、生物法、化学法。

%H2 S corrosion exists widely in petroleum, natural gas and so on.Not only the oil and gas wells hydrogen sulfide gas pipeline, oil sets and other places severe corrosion, resulting in serious pollution and huge economic losses, but also studying how to deal with hydrogen sulfide, both for economic efficiency or prevent accidents have a very significant.The domestic and foreign research status on the method of hydrogen sulfide treatment were studied and summarized.Hydrogen sulfide was currently processing methods could be divided into domestic and foreign physical, chemical, biological method.【期刊名称】《广州化工》【年(卷),期】2015(000)008【总页数】3页(P27-29)【关键词】硫化氢腐蚀;经济损失;硫化氢处理;研究现状【作者】李李;曹煜;林璠;朱丽君【作者单位】成都理工大学能源学院，四川成都610051;成都理工大学能源学院，四川成都 610051;成都理工大学能源学院，四川成都 610051;成都理工大学能源学院，四川成都 610051【正文语种】中文【中图分类】X74随着我国不断加大对环保绿色能源需求，天然气的开发力度越来越加大，同时伴随对高含硫化氢气田、含硫化氢气田的开发过程中硫化氢所引起的各种安全问题也越来越凸显，在保证产量的同时不仅要保护人身财产安全还要减少对管道等腐蚀，所以研究如何安全有效地处理硫化氢越来越紧迫［1］。

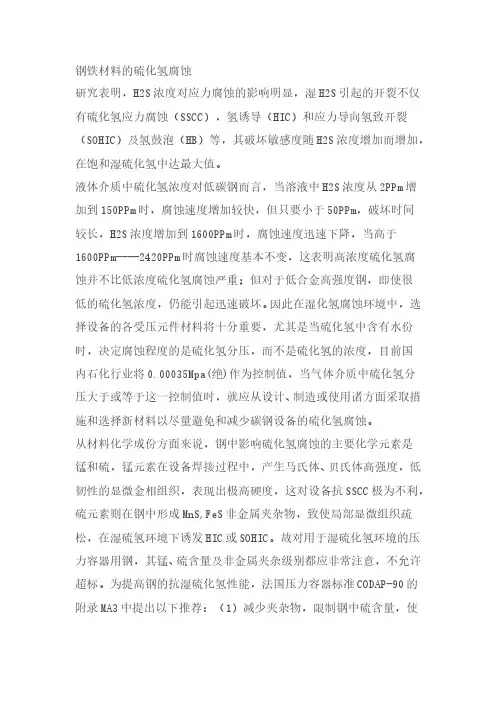

钢铁材料的硫化氢腐蚀研究表明，H2S浓度对应力腐蚀的影响明显，湿H2S引起的开裂不仅有硫化氢应力腐蚀（SSCC），氢诱导（HIC）和应力导向氢致开裂（SOHIC）及氢鼓泡（HB）等，其破坏敏感度随H2S浓度增加而增加，在饱和湿硫化氢中达最大值。

液体介质中硫化氢浓度对低碳钢而言，当溶液中H2S浓度从2PPm增加到150PPm时，腐蚀速度增加较快，但只要小于50PPm，破坏时间较长，H2S浓度增加到1600PPm时，腐蚀速度迅速下降，当高于1600PPm——2420PPm时腐蚀速度基本不变，这表明高浓度硫化氢腐蚀并不比低浓度硫化氢腐蚀严重；但对于低合金高强度钢，即使很低的硫化氢浓度，仍能引起迅速破坏。

因此在湿化氢腐蚀环境中，选择设备的各受压元件材料将十分重要，尤其是当硫化氢中含有水份时，决定腐蚀程度的是硫化氢分压，而不是硫化氢的浓度，目前国内石化行业将0.00035Mpa(绝)作为控制值，当气体介质中硫化氢分压大于或等于这一控制值时，就应从设计、制造或使用诸方面采取措施和选择新材料以尽量避免和减少碳钢设备的硫化氢腐蚀。

从材料化学成份方面来说，钢中影响硫化氢腐蚀的主要化学元素是锰和硫，锰元素在设备焊接过程中，产生马氏体、贝氏体高强度，低韧性的显微金相组织，表现出极高硬度，这对设备抗SSCC极为不利，硫元素则在钢中形成MnS,FeS非金属夹杂物，致使局部显微组织疏松，在湿硫氢环境下诱发HIC或SOHIC。

故对用于湿硫化氢环境的压力容器用钢，其锰、硫含量及非金属夹杂级别都应非常注意，不允许超标。

为提高钢的抗湿硫化氢性能，法国压力容器标准CODAP-90的附录MA3中提出以下推荐：（1）减少夹杂物，限制钢中硫含量，使S≤0.002％,如果能达到≤0.001％则更好。

（2）限制钢中的含氧量，使其≤0.002％。

（3）限制钢中的磷含量，尽量使其≤0.008％。

（4）限制钢中的镍含量。

（5）在满足钢板的力学性能条件下，应尽可能降低钢的碳含量。

橡胶耐硫化氢腐蚀研究
橡胶材料在硫化氢环境中的耐腐蚀性能是一个重要的研究领域。

硫化氢是一种具有强烈腐蚀性的气体，在油田、化工厂等工业生产过程中广泛存在。

橡胶材料常用于密封件、管道、阀门等设备部件中，因此其耐硫化氢腐蚀性能直接关系到设备的安全运行。

目前的研究主要集中在以下几个方面：
1. 材料选择：研究人员通过测试不同种类的橡胶材料在硫化氢环境下的耐腐蚀性能，以寻找最适合的材料。

常见的橡胶材料包括丁腈橡胶、氟橡胶、硅橡胶等。

研究人员通过浸泡试验、拉伸实验等方法评估材料的腐蚀性能。

2. 添加剂改性：为了提高橡胶材料的耐硫化氢腐蚀性能，研究人员尝试添加不同种类的添加剂。

例如，添加抗氧化剂、抗紫外线剂、抗臭氧剂等可以提高材料的耐腐蚀性能。

3. 表面处理：通过表面处理方法，如硫化物转化膜、涂层等，可以改善橡胶材料的耐腐蚀性能。

研究人员通过表面分析技术，如扫描电子显微镜、X射线衍射等，评估表面处理对材料性能的影响。

4. 耐腐蚀机理研究：研究人员还通过分析橡胶材料在硫化氢环境中的腐蚀机理，探索耐腐蚀性能的提高途径。

常见的研究方法包括电化学测试、红外光谱分析等。

总体来说，橡胶耐硫化氢腐蚀研究的目标是寻找材料、改性方法和表面处理技术，以提高橡胶材料在硫化氢环境中的耐腐蚀性能，从而保证设备的安全运行。

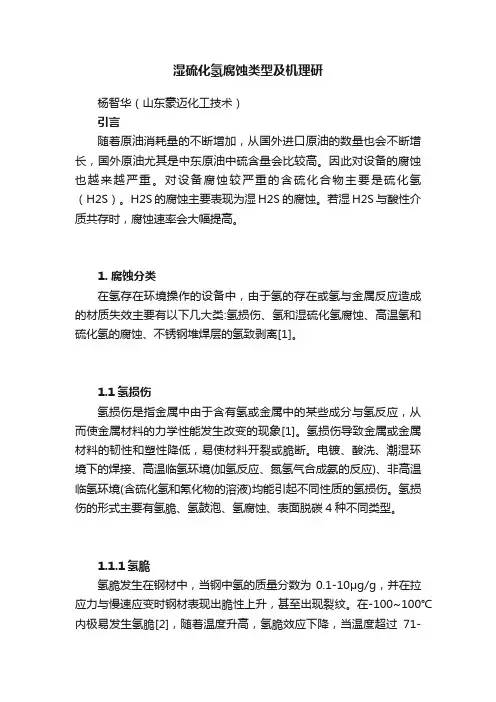

湿硫化氢腐蚀类型及机理研杨智华（山东豪迈化工技术）引言随着原油消耗量的不断增加，从国外进口原油的数量也会不断增长，国外原油尤其是中东原油中硫含量会比较高。

因此对设备的腐蚀也越来越严重。

对设备腐蚀较严重的含硫化合物主要是硫化氢（H2S）。

H2S的腐蚀主要表现为湿H2S的腐蚀。

若湿H2S与酸性介质共存时，腐蚀速率会大幅提高。

1. 腐蚀分类在氢存在环境操作的设备中，由于氢的存在或氢与金属反应造成的材质失效主要有以下几大类:氢损伤、氢和湿硫化氢腐蚀、高温氢和硫化氢的腐蚀、不锈钢堆焊层的氢致剥离[1]。

1.1氢损伤氢损伤是指金属中由于含有氢或金属中的某些成分与氢反应，从而使金属材料的力学性能发生改变的现象[1]。

氢损伤导致金属或金属材料的韧性和塑性降低，易使材料开裂或脆断。

电镀、酸洗、潮湿环境下的焊接、高温临氢环境(加氢反应、氮氢气合成氨的反应)、非高温临氢环境(含硫化氢和氰化物的溶液)均能引起不同性质的氢损伤。

氢损伤的形式主要有氢脆、氢鼓泡、氢腐蚀、表面脱碳4种不同类型。

1.1.1氢脆氢脆发生在钢材中，当钢中氢的质量分数为0.1-10μg/g，并在拉应力与慢速应变时钢材表现出脆性上升，甚至出现裂纹。

在-100~100℃内极易发生氢脆[2]，随着温度升高，氢脆效应下降，当温度超过71-82℃时不太容易发生，所以实际氢脆损伤往往都是发生在装置开、停工过程的低温阶段。

若将钢材中的氢释放出来，钢材机械性能仍可恢复，因此氢脆是可逆的。

1.1.2氢鼓泡氢鼓泡形成的两个主要条件:一是存在原子状态的氢;二是金属内部存在“空穴”。

原子状态的氢来源于湿H2S对石油管道钢材表面的腐蚀，而钢材内部的“空穴”则来源于钢材的冶金缺陷和制造缺陷。

腐蚀过程中析出的氢原子向钢中扩散，在钢材的非金属夹杂物、分层和其他不连续处易聚集形成分子氢。

由于氢分子较大，难以从钢的组织内部逸出，从而形成巨大内压导致其周围组织屈服，形成表面层下的平面孔穴结构造成氢鼓泡，其分布平行于钢板表面。

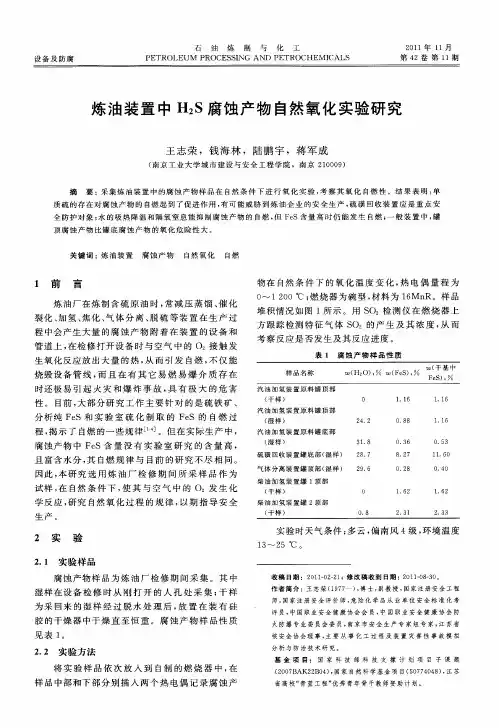

h2s对金属的腐蚀（原创版）目录1.硫化氢对金属的腐蚀概述2.湿 H2S 环境中金属腐蚀行为和机理3.干燥的 H2S 对金属材料的腐蚀破坏作用4.钢材在湿 H2S 环境中的腐蚀破坏5.结论正文硫化氢（H2S）是一种具有腐蚀性的气体，在某些特定环境中会对金属材料产生腐蚀作用。

本文将探讨硫化氢对金属的腐蚀机理以及在湿 H2S 环境中金属腐蚀行为。

1.硫化氢对金属的腐蚀概述硫化氢在水溶液中会形成硫化氢酸，它是一种弱酸，但在高温、高压和潮湿的环境中，硫化氢酸的腐蚀性会增强。

硫化氢酸可以与金属发生化学反应，生成相应的硫化物，从而对金属产生腐蚀。

2.湿 H2S 环境中金属腐蚀行为和机理在湿 H2S 环境中，金属的腐蚀行为主要表现为硫化物膜的形成和金属的溶解。

硫化物膜是由硫化氢酸与金属反应生成的硫化物在金属表面形成的一层保护膜。

这层保护膜可以防止金属继续与硫化氢酸发生反应，从而减缓金属的腐蚀。

然而，在某些情况下，硫化物膜会破裂，导致金属的腐蚀加速。

3.干燥的 H2S 对金属材料的腐蚀破坏作用与湿 H2S 环境相比，干燥的 H2S 对金属材料的腐蚀破坏作用较小。

在常温常压下，干燥的 H2S 对金属材料无腐蚀破坏作用。

然而，当金属材料在高温、高压和潮湿的环境中接触到干燥的 H2S 时，仍然可能产生腐蚀。

4.钢材在湿 H2S 环境中的腐蚀破坏钢材在湿 H2S 环境中容易引发腐蚀破坏。

当钢材表面出现硫化物膜时，硫化物膜会在一定程度上保护钢材不被进一步腐蚀。

但是，当硫化物膜破裂时，钢材表面会暴露在硫化氢酸中，导致腐蚀加速。

此外，钢材在湿 H2S 环境中的腐蚀速度还受到温度、压力、硫化氢浓度等因素的影响。

5.结论硫化氢对金属的腐蚀作用主要发生在湿 H2S 环境中，其腐蚀机理包括硫化物膜的形成和金属的溶解。

在湿 H2S 环境中，钢材容易引发腐蚀破坏，而干燥的 H2S 对金属材料的腐蚀破坏作用较小。

材料在h2s和co2环境中的腐蚀机理和控制研究材料在h2s和co2环境中的腐蚀机理和控制研究一、引言在实际工程中，材料腐蚀一直是一个重要的问题。

尤其是在含有H2S 和CO2等腐蚀性气体的环境中，材料的腐蚀问题更加突出。

对材料在H2S和CO2环境中的腐蚀机理和控制研究具有重要的实际意义。

本文将从腐蚀机理、腐蚀控制以及个人观点和理解等方面展开探讨。

二、材料在H2S和CO2环境中的腐蚀机理1. 概述H2S和CO2是常见的腐蚀性气体，它们可以在一定条件下对金属材料进行腐蚀。

在H2S和CO2环境中，腐蚀机理主要包括化学腐蚀和电化学腐蚀两种类型。

2. 化学腐蚀化学腐蚀是指金属材料在H2S和CO2环境中直接与腐蚀性气体发生化学反应，导致金属表面的腐蚀。

在H2S环境中，金属很容易与H2S 气体发生反应生成金属硫化物，从而导致材料的腐蚀。

3. 电化学腐蚀电化学腐蚀是指金属材料在H2S和CO2环境中通过电化学过程引起的腐蚀。

这种腐蚀机理与材料的电化学性质有关，主要包括阳极溶解和阴极还原等过程。

三、材料在H2S和CO2环境中的腐蚀控制1. 表面涂层表面涂层是一种常见的腐蚀控制方法，通过在金属表面涂覆一层具有良好腐蚀性能的材料，来提高材料的抗腐蚀能力。

对电力设备中的金属部件进行漆包处理，可以有效地防止H2S和CO2对金属的腐蚀。

2. 硬质合金涂层硬质合金涂层是一种新型的腐蚀控制技术，它具有高硬度、耐磨损和良好的耐腐蚀性能。

这种涂层可以有效地提高材料在H2S和CO2环境中的抗腐蚀能力。

3. 材料合金设计通过合金设计，可以改变材料的化学成分和微观结构，从而提高材料的抗腐蚀能力。

向铁基材料中加入Cr、Ni等合金元素，可以明显地提高材料在H2S和CO2环境中的抗腐蚀能力。

四、个人观点和理解在我看来，材料在H2S和CO2环境中的腐蚀问题是一个复杂而又重要的课题。

腐蚀是材料科学中的一个长期研究课题，而在含有H2S和CO2等腐蚀性气体的环境中的腐蚀问题更加突出。

油田硫化氢腐蚀机理及防护的研究现状及进展【摘要】油田硫化氢的腐蚀不仅对人们的安全造成威胁和损害，而且开发的过程中，亦会对管道、各种油田开采以及地面造成相当程度的破坏，从而导致一些安全事故的发生，因此，有必要加强对油田硫化氢腐蚀机理及防护的研究。

【关键词】油田硫化氢，腐蚀机理，防护，现状，发展一、前言油田硫化氢的腐蚀已经对人们的生活造成了一定程度的破坏，如何对油田进行安全且合理的开采，已成为专业人士所重视的课题。

二、油田硫化氢腐蚀概况油气井开发过程中，从钻杆到套管、油管、井口装置、井下工具、输气管道，都存在不同情况的腐蚀。

研究如何安全高效地防止硫化氢腐蚀成为勘探和开发硫化氢气藏的一个重要课题。

1.对金属的腐蚀在绝大多数油田井腐蚀中，产出液含水量及其组成对腐蚀起着决定性作用。

油田开发初期含水率较低，腐蚀并不严重。

但随着含水率的升高，井下管柱的腐蚀变得日益严重。

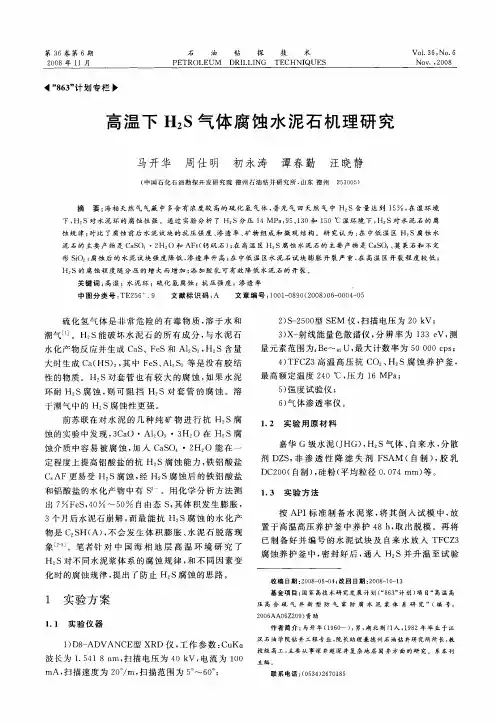

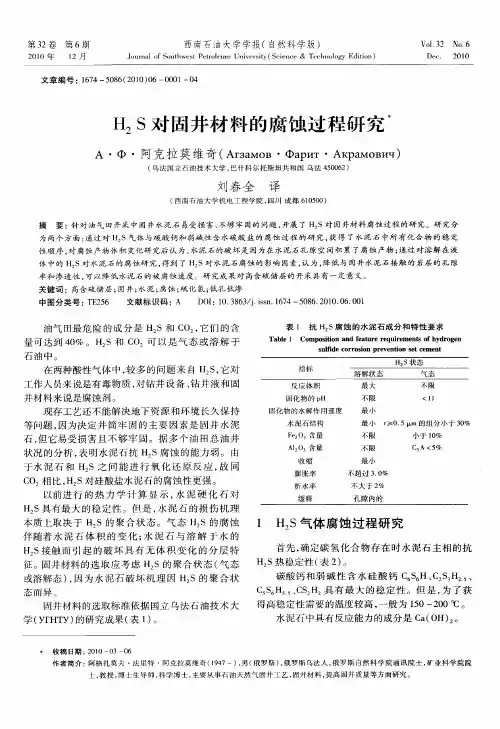

2.对水泥环的腐蚀硫化氢能破坏水泥石的所有成分，水泥石所有水化产物都呈碱性，硫化氢与水泥石水化产物反应生成CaS、FeS、Al2S3，硫化氢含量大时生成Ca（HS）2，其中FeS、Al2S3等是没有胶结性的物质。

如果水泥环耐硫化氢腐蚀，则可以阻挡硫化氢对套管的腐蚀。

而溶于潮气中的硫化氢腐蚀性更强。

三、防硫化氢完井工艺现状1.选择耐腐蚀材质井下管柱、井下工具以及井口装置,是油井生产的关键设备,若出现腐蚀破坏会危害油井安全生产,不同腐蚀介质对不同材质的腐蚀程度存在很大差异,为了延长设备的使用寿命,保证生产和作业安全,节约成本,需要合理选择材质。

井口装置、井下工具及完井工具配套设备的材质选用抗硫材质；油套管可选用防硫或既抗硫化氢又抗CO2腐蚀的管材或内衬油管；井下油管柱包括入井工具的连接,丝扣宜采用金属对金属密封扣。

主要还是应根据油井腐蚀环境,确定合适的管材。

但在耐腐蚀的材质选择上还存在一些不足。

井口装置、井下工具及完井工具配套设备的材质选用抗硫材质,如使用35CrMo、13Cr、AISI4140(18-22Cr)等或合金钢;油套管可选用防硫或既抗H2S又抗CO2腐蚀的管材或内衬油管,在管柱结构上,为保证井口安全、减缓套管、油管的腐蚀,一般多采用了封隔器完井。

橡胶耐硫化氢腐蚀研究
硫化氢对橡胶的腐蚀是一个重要的研究课题，主要涉及硫化氢对橡胶物理机械性能的降低，以及橡胶中特定成分如氧化锌的反应特性。

硫化氢气体及其饱和水溶液都能与丁腈橡胶主链中的碳碳双键及侧基氰基发生反应。

在硫化氢气体中，主要的腐蚀方式是以双键为目标的，而在硫化氢饱和水溶液中，则以氰基为目标的腐蚀为主。

这种腐蚀反应包括一次加成和二次加成。

此外，硫化氢的含量对橡胶的应力腐蚀有直接影响。

湿硫化氢主要导致的集输管道腐蚀问题主要为氢诱导、氢鼓泡、硫化氢应力腐蚀等。

其造成的威胁与氢浓度之间有着正比例关系。

当湿硫化氢处于饱和状态时，所产生的腐蚀现象也就越发明显。

在含硫气田实际开采期间，橡胶密封件的作用尤为重要。

当硫化氢导致橡胶密封件出现腐蚀现象后，会使橡胶密封件厚度不断降低，甚至还会导致表面缺少光滑性。

此外，硫化氢对于橡胶密封件的腐蚀速度与其表面附着的硫化氢腐蚀物结构之间也有着密切关系。

综上所述，对于硫化氢对橡胶的影响和作用机制需要进一步的研究和探索，以提高橡胶材料在含硫化氢环境中的耐久性和稳定性。

1。

橡胶耐硫化氢腐蚀研究
橡胶是一种常用的材料，广泛应用于工业领域。

然而，在一些特殊环境中，橡胶会受到硫化氢的腐蚀。

硫化氢是一种具有剧毒的气体，对橡胶材料的腐蚀性能进行研究对于保证工业设备的安全运行至关重要。

硫化氢腐蚀对橡胶材料的影响主要表现在以下几个方面。

首先，硫化氢会使橡胶材料表面出现腐蚀现象，使其失去原有的弹性和耐磨性能。

其次，硫化氢还会降低橡胶材料的耐温性能，使其在高温环境下容易变硬、龟裂甚至破裂。

此外，硫化氢还会导致橡胶材料的老化速度加快，缩短其使用寿命。

针对硫化氢腐蚀问题，研究人员提出了一些解决方案。

首先，可以通过调整橡胶材料的配方，增加其抗硫化氢腐蚀能力。

例如，在橡胶中添加一些抗氧化剂和防腐剂，可以有效延缓硫化氢对橡胶的腐蚀速度。

其次，可以采用涂层技术，在橡胶材料表面形成一层保护膜，提高其抗硫化氢腐蚀性能。

此外，还可以通过改变橡胶材料的物理结构，使其更加抗腐蚀。

在研究橡胶耐硫化氢腐蚀的过程中，研究人员发现不同类型的橡胶材料对硫化氢的腐蚀性能有所差异。

例如，天然橡胶和丁腈橡胶对硫化氢的腐蚀性能较差，而氟橡胶和硅橡胶对硫化氢的腐蚀性能较好。

这一发现为选择合适的橡胶材料提供了依据。

总的来说，橡胶耐硫化氢腐蚀的研究对于保证工业设备的安全运行具有重要意义。

通过调整橡胶材料的配方、采用涂层技术以及改变物理结构等方法，可以提高橡胶材料的抗硫化氢腐蚀性能。

研究人员在解决硫化氢腐蚀问题上取得了一定的成果，但仍需进一步深入研究，以提高橡胶材料的耐腐蚀性能，确保工业设备的安全运行。
