实验1 抽样定理及其应用实验一、实验目的1．通过对模拟信号抽样的实验,加深对抽样定理的理解；2．通过PAM 调制实验，使学生能加深理解脉冲幅度调制的特点；3．学习PAM 调制硬件实现电路，掌握调整测试方法。

二、实验仪器1．PAM 脉冲调幅模块，位号：H （实物图片如下）2．时钟与基带数据发生模块，位号：G （实物图片见第3页）3．20M 双踪示波器1台4．频率计1台5．小平口螺丝刀1只6．信号连接线3根三、实验原理抽样定理告诉我们：如果对某一带宽有限的时间连续信号（模拟信号）进行抽样，且抽样速率达到一定数值时，那么根据这些抽样值就能准确地还原原信号。

这就是说，若要传输模拟信号，不一定要传输模拟信号本身，可以只传输按抽样定理得到的抽样值。

PAM 实验原理：它采用模拟开关CD4066实现脉冲幅度调制。

抽样脉冲序列为高电平时，模拟开关导通，有调制信号输出；抽样脉冲序列为低电平，模拟开关断开，无信号输出图1-2 PAM 信道仿真电路示意图 32W01C1 C2 32P03R232TP0四、可调元件及测量点的作用32P01：模拟信号输入连接铆孔。

32P02：抽样脉冲信号输入连接铆孔。

32TP01：输出的抽样后信号测试点。

32P03：经仿真信道传输后信号的输出连接铆孔。

32W01：仿真信道的特性调节电位器。

五、实验内容及步骤1．插入有关实验模块：在关闭系统电源的条件下，将“时钟与基带数据发生模块”、“PAM脉冲幅度调制模块”，插到底板“G、H”号的位置插座上（具体位置可见底板右下角的“实验模块位置分布表”）。

注意模块插头与底板插座的防呆口一致，模块位号与底板位号的一致。

2．信号线连接：用专用铆孔导线将P03、32P01；P09、32P02；32P03、P14连接（注意连接铆孔的箭头指向，将输出铆孔连接输入铆孔）。

3．加电：打开系统电源开关，底板的电源指示灯正常显示。

若电源指示灯显示不正常，请立即关闭电源，查找异常原因。

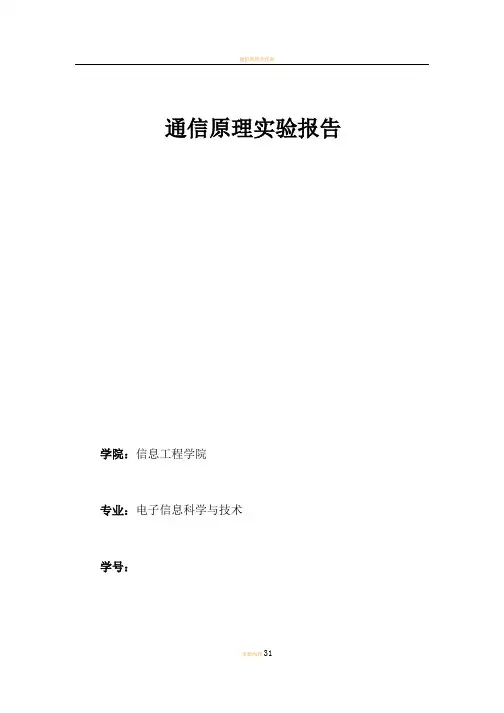

通信原理实验报告学院：信息工程学院专业：电子信息科学与技术学号：姓名：实验一抽样定理实验一、实验目的1、了解抽样定理在通信系统中的重要性。

2、掌握自然抽样及平顶抽样的实现方法。

3、理解低通采样定理的原理。

4、理解实际的抽样系统。

5、理解低通滤波器的幅频特性对抽样信号恢复的影响。

6、理解低通滤波器的相频特性对抽样信号恢复的影响。

7、理解带通采样定理的原理。

二、实验器材1、主控&信号源、3号模块各一块2、双踪示波器一台3、连接线若干三、实验原理1、实验原理框图图1-1 抽样定理实验框图2、实验框图说明抽样信号由抽样电路产生。

将输入的被抽样信号与抽样脉冲相乘就可以得到自然抽样信号，自然抽样的信号经过保持电路得到平顶抽样信号。

平顶抽样和自然抽样信号是通过开关S1切换输出的。

抽样信号的恢复是将抽样信号经过低通滤波器，即可得到恢复的信号。

这里滤波器可以选用抗混叠滤波器（8阶3.4kHz的巴特沃斯低通滤波器）或FPGA数字滤波器（有FIR、IIR两种）。

反sinc滤波器不是用来恢复抽样信号的，而是用来应对孔径失真现象。

要注意，这里的数字滤波器是借用的信源编译码部分的端口。

在做本实验时与信源编译码的内容没有联系。

四、实验步骤实验项目一抽样信号观测及抽样定理验证概述：通过不同频率的抽样时钟，从时域和频域两方面观测自然抽样和平顶抽样的输出波形，以及信号恢复的混叠情况，从而了解不同抽样方式的输出差异和联系，验证抽样定理。

1、关电，按表格所示进行连线。

信号源：MUSIC模块3：TH1(被抽样信号)将被抽样信号送入抽样单元信号源：A-OUT模块3：TH2(抽样脉冲)提供抽样时钟模块3：TH3(抽样输出)模块3：TH5(LPF-IN)送入模拟低通滤波器2、开电，设置主控菜单，选择【主菜单】→【通信原理】→【抽样定理】。

调节主控模块的W1使A-out输出峰峰值为3V。

3、此时实验系统初始状态为：被抽样信号MUSIC为幅度4V、频率3K+1K正弦合成波。

实验一：抽样定理实验一、实验目的1、熟悉TKCS—AS型通信系统原理实验装置；2、熟悉用示波器观察信号波形、测量频率与幅度；3、验证抽样定理；二、实验预习要求1、复习《通信系统原理》中有关抽样定理的内容；2、阅读本实验的内容，熟悉实验的步骤；三、实验原理和电路说明1、概述在通信技术中为了获取最大的经济效益，就必须充分利用信道的传输能力，扩大通信容量。

因此，采取多路化制式是极为重要的通信手段。

最常用的多路复用体制是频分多路复用(FDM)通信系统和时分多路复用(TDM)通信系统。

频分多路技术是利用不同频率的正弦载波对基带信号进行调制，把各路基带信号频谱搬移到不同的频段上，在同一信道上传输。

而时分多路系统中则是利用不同时序的脉冲对基带信号进行抽样，把抽样后的脉冲信号按时序排列起来，在同一信道中传输。

利用抽样脉冲把一个连续信号变为离散时间样值的过程称为“抽样”，抽样后的信号称为脉冲调幅(PAM)信号。

在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。

并且，从抽样信号中可以无失真地恢复出原信号。

抽样定理在通信系统、信息传输理论方面占有十分重要的地位。

数字通信系统是以此定理作为理论基础的。

在工作设备中，抽样过程是模拟信号数字化的第一步。

抽样性能的优劣关系到整个系统的性能指标。

作为例子，图1-1示意地画出了传输一路语音信号的PCM系统。

从图中可以看出要实现对语音的PCM编码，首先就要对语音信号进行抽样，然后才能进行量化和编码。

因此，抽样过程是语音信号数字化的重要环节，也是一切模拟信号数字化的重要环节。

图1-1 单路PCM系统示意图为了让实验者形象地观察抽样过程，加深对抽样定理的理解，本实验提供了一种典型的抽样电路。

除此，本实验还模拟了两路PAM通信系统，从而帮助实验者初步了解时分多路的通信方式。

2、抽样定理抽样定理指出，一个频带受限信号m(t)如果它的最高频率为f H(即m(t)的频谱中没有f H以上的分量)，可以唯一地由频率等于或大于2f H的样值序列所决定。

通信原理实验-抽样定理(总9页)
实验名称：抽样定理
实验目的：
1.理解抽样定理的意义和应用
2.掌握抽样定理的实验方法
实验原理：
抽样定理是通信原理中非常重要的一个原理，它是指在信号经过理想低通滤波器之后，如果采样频率大于等于信号频率的两倍，就可以完全恢复原始信号，这个定理也称为奈奎
斯特定理。

实验器材：
示波器、函数信号发生器、导线、面包板。

实验步骤：
1.将函数信号发生器的频率调整至1kHz，并将示波器连接至信号发生器输出端口检测波形。

2.在示波器上观察到正弦波形之后，将频率调整至5kHz，再次观察波形。

5.根据抽样定理的公式计算出采样频率，例如在10kHz时，采样频率应大于等于
20kHz。

6.将采样频率设置为30kHz，并观察波形。

7.继续提高采样频率直至可清晰观察到原始信号的波形。

实验结果：
在采样频率大于20kHz的情况下，可以清晰地观察到原始信号的波形。

在采样频率低
于20kHz的情况下，原始信号的波形会出现明显的径向失真。

实验分析：
在通信系统中，信号传输的过程中可能会发生失真现象，而抽样定理可以帮助我们消
除这种失真。

在本实验中，我们使用函数信号发生器产生不同频率的信号，并通过示波器
观察波形。

通过设置不同的采样频率，可以清晰地观察到原始信号的波形，并验证奈奎斯特定理的正确性。

通过本实验验证了奈奎斯特定理的正确性，即在采样频率大于信号频率的两倍时，可以完全恢复原始信号，避免信号采样带来的失真。

通信原理实验报告实验一抽样定理实验二 CVSD编译码系统实验实验一抽样定理一、实验目的所谓抽样。

就是对时间连续的信号隔一定的时间间隔T 抽取一个瞬时幅度值（样值），即x(t)*s(t)=x(t)s(t)。

在一个频带限制在（0，f h）内的时间连续信号f（t），如果以小于等于1/(2 f h)的时间间隔对它进行抽样，那么根据这些抽样值就能完全恢复原信号。

抽样定理告诉我们：如果对某一带宽有限的时间连续信号（模拟信号）进行抽样，且抽样速率达到一定数值时，那么根据这些抽样值就能准确地还原信号。

这就是说，若要传输模拟信号，不一定要传输模拟信号本身，可以只传输按抽样定理得到的抽样值。

二、功能模块介绍1.DDS 信号源：位于实验箱的左侧（1）它可以提供正弦波、三角波等信号，通过连接P03 测试点至PAM 脉冲调幅模块的32P010 作为脉冲幅度调制器的调制信号x(t)。

抽样脉冲信号则是通过P09 测试点连至PAM 脉冲调幅模块。

（2）按下复合式按键旋钮SS01，可切换不同的信号输出状态，例如D04D03D02D01=0010对应的是输出正弦波，每种LED 状态对应一种信号输出，具体实验板上可见。

（3）旋转复合式按键旋钮SS01，可步进式调节输出信号的频率，顺时针旋转频率每步增加100Hz,逆时针减小100Hz。

（4）调节调幅旋钮W01，可改变P03 输出的各种信号幅度。

2.抽样脉冲形成电路模块它提供有限高度，不同宽度和频率的抽样脉冲序列，可通过P09 测试点连线送到PAM 脉冲调幅模块32P02，作为脉冲幅度调制器的抽样脉冲s(t)。

P09 测试点可用于抽样脉冲的连接和测量。

该模块提供的抽样脉冲频率可通过旋转SS01 进行调节，占空比为50%。

3.PAM 脉冲调幅模块它采用模拟开关CD4066 实现脉冲幅度调制。

抽样脉冲序列为高电平时，模拟开关导通，有调制信号输出；抽样脉冲序列为低电平，模拟开关断开，无信号输出。

通信原理抽样定理实验报告一、实验目的。

本实验旨在通过实际操作验证抽样定理在通信原理中的应用，加深对抽样定理的理解，掌握其实际应用方法。

二、实验原理。

抽样定理是指在一定条件下，对信号进行抽样采集后，可以准确还原原始信号。

在通信原理中，抽样定理是确保数字信号可以通过采样准确地表示模拟信号的重要基础。

三、实验仪器与材料。

1. 示波器。

2. 信号发生器。

3. 电缆。

4. 电脑。

5. 实验电路板。

四、实验步骤。

1. 将信号发生器与示波器连接，调节信号发生器输出频率为50Hz；2. 将示波器触发方式设置为自动触发；3. 调节示波器的水平和垂直灵敏度，使波形在示波器屏幕上居中显示；4. 通过示波器观察信号波形，并记录采样率；5. 逐渐增大信号发生器的频率，观察波形的变化；6. 将实验数据导入电脑，进行数据处理和分析。

五、实验结果与分析。

通过实验操作，我们得到了不同频率下的信号波形，并记录了相应的采样率。

在数据处理和分析过程中，我们发现随着频率的增大，如果采样率不足，将会出现混叠现象，导致信号失真。

这验证了抽样定理的重要性，即采样频率必须大于信号频率的两倍，才能准确还原原始信号。

六、实验总结。

通过本次实验，我们深刻理解了抽样定理在通信原理中的重要性，了解了采样率对信号重建的影响。

在实际应用中，我们需要严格按照抽样定理的要求进行信号采样，以确保数字信号能够准确地表示模拟信号。

七、实验感想。

本次实验使我对抽样定理有了更深入的理解，也增强了我对通信原理的实际操作能力。

通过实验，我意识到理论知识与实际操作相结合的重要性，也更加重视了实验数据的准确性和分析的重要性。

八、参考文献。

[1] 《通信原理》，XXX，XXX出版社，2018年。

[2] 《电子技术基础》，XXX，XXX出版社，2017年。

以上为本次实验的报告内容，希望能对大家的学习和实践有所帮助。

《通信原理》实验报告实验三：抽样定理和PAM调制解调实验系别：信息科学与技术系专业班级：电子信息工程0902班学生姓名：潘胜同组学生：朱云龙成绩：指导教师：惠龙飞（实验时间：2011年11月17日）华中科技大学武昌分校一、 实验目的1、 通过脉冲幅度调制实验，加深理解脉冲幅度调制的原理。

2、 通过对电路组成、波形和所测数据的分析，加深理解这种调制方式的优缺点。

二、 实验器材1、 通信原理实验箱 一个2、 60M 数字示波器 一台3、 连接线 若干三、 实验原理（一）基本原理 1、抽样定理抽样定理表明：一个频带限制在（0，H f ）内的时间连续信号()m t ，如果以T ≤Hf 21秒的间隔对它进行等间隔抽样，则()m t 将被所得到的抽样值完全确定。

假定将信号()m t 和周期为T 的冲激函数）t (T δ相乘，如图3-1所示。

乘积便是均匀间隔为T 秒的冲激序列，这些冲激序列的强度等于相应瞬时上()m t 的值，它表示对函数()m t 的抽样。

若用()m t s 表示此抽样函数，则有：()()()s T m t m t t δ=图3-1 抽样与恢复假设()m t 、()T t δ和()s m t 的频谱分别为()M ω、()T δω和()s M ω。

按照频率卷积定理，()m t ()T t δ的傅立叶变换是()M ω和()T δω的卷积：[]1()()()2s T M M ωωδωπ=*因为 2()T T s n n Tπδδωω∞=-∞=-∑，Ts πω2=所以 1()()()s T s n M M n T ωωδωω∞=-∞⎡⎤=*-⎢⎥⎣⎦∑由卷积关系，上式可写成1()()s s n M M n T ωωω∞=-∞=-∑ 该式表明，已抽样信号()m t s 的频谱()M s ω是无穷多个间隔为ωs 的()M ω相迭加而成。

这就意味着()M s ω中包含()M ω的全部信息。

需要注意，若抽样间隔T 变得大于Hf 21，则()M ω和()T δω的卷积在相邻的周期内存在重叠（亦称混叠），因此不能由()M s ω恢复()M ω。

通信原理抽样定理实验报告通信原理抽样定理实验报告摘要：本实验通过对抽样定理的研究和实践，探究了通信原理中抽样定理的重要性和应用。

通过实验结果的分析，验证了抽样定理的正确性，并得出了一些有关抽样定理的结论。

1. 引言通信原理是现代通信技术的基础，而抽样定理是通信原理中一个重要的理论基础。

抽样定理指出，在进行模拟信号的数字化处理时，为了保证处理结果的准确性，需要对模拟信号进行一定的采样频率。

本实验旨在通过实践验证抽样定理的正确性，并探究其在通信原理中的应用。

2. 实验原理抽样定理是由奈奎斯特（Nyquist）于20世纪20年代提出的，也被称为奈奎斯特定理。

该定理的核心思想是：对于一个带宽有限的信号，如果将其以大于两倍的最高频率进行采样，那么采样后的数字信号可以完全恢复原始信号。

3. 实验步骤3.1 实验仪器与材料准备本实验所需的仪器与材料包括：信号发生器、示波器、电缆、电阻、电容等。

3.2 实验过程首先，通过信号发生器产生一个带宽有限的模拟信号。

然后，将该模拟信号通过电缆连接到示波器上进行观测。

在示波器上观测到的信号即为模拟信号的采样结果。

3.3 实验结果分析通过观察示波器上的信号波形，可以发现，采样后的信号与原始模拟信号非常接近，几乎无法区分。

这表明，抽样定理的预测是正确的，通过足够高的采样频率，可以准确地还原原始信号。

4. 实验讨论4.1 抽样频率的选择根据抽样定理，为了准确还原原始信号，采样频率至少要大于信号带宽的两倍。

实际应用中，为了保证信号的完整性和准确性，通常会选择更高的采样频率。

4.2 抽样定理在通信系统中的应用抽样定理在通信系统中有着广泛的应用。

例如，在数字音频和视频的传输中，通过抽样定理可以将模拟音频和视频信号转换为数字信号，从而实现高质量的传输和存储。

5. 实验结论通过本实验的研究和实践，我们验证了抽样定理的正确性，并得出以下结论：（1）抽样定理是通信原理中一个重要的理论基础，通过足够高的采样频率，可以准确地还原原始信号。

实验四抽样定理与PAM调制解调实验实验四抽样定理与PAM调制解调实验实验内容1.抽样定理实验2.脉冲幅度调制（PAM）及系统实验一.实验目的1.通过脉冲幅度调制实验，使学生能加深理解脉冲幅度调制的特点。

2.通过对电路组成、波形和所测数据的分析，加深理解这种调制方式的优缺点。

二.实验电路工作原理抽样定理在通信系统、信息传输理论方面占有十分重要的地位。

抽样过程是模拟信号数字化的第一步，抽样性能的优劣关系到通信设备整个系统的性能指标。

利用抽样脉冲把一个连续信号变为离散时间样值的过程称为抽样，抽样后的信号称为脉冲幅度（PAM）信号。

抽样定理指出：一个频带受限信号m(t)，如果它的最高频率为f h,则可以实验四抽样定理与PAM调制解调实验（二）实验电路工作原理1.输入电路该电路由发送放大电路组成。

该电路还用于PCM、增量调制编码电路中。

电路电原理图如4-2所示。

2.PAM调制电路调制电路见图4-2。

它是利用CD4066开关特性完成抽样实验的,抽样输出的信号中不含有直流分量。

输出负载端，接有取样保持电路，由R605、C602以及R607等组成，由开关K601来控制，在做调制实验时，K601的2端与3端相连，能观察其取样定理的波形。

在做系统实验时，将K601的1端与2端相连，即与解调滤波电路连通。

3.脉冲发生电路该部分电路详见图4-2所示，主要有两种抽样脉冲，一种由555及其它元件组成，这是一个单谐振荡器电路，能产生极性、脉宽、频率可调的方波信号，可通过调节电位器W601实现输出脉冲频率的变化，以便用来验证取样定理，另一种由CPLD产生的8KHz 抽样脉冲，这两种抽样脉冲通过开关K602来选择。

可在TP603处很方便地观测到脉冲频率变化情况和输出的脉冲波形。

注意实验时，用8KHz抽样脉冲效果较好，而且便于稳定观察。

4.PAM解调与滤波电路解调滤波电路由集成运放电路TL084组成。

组成了一个二阶有源低通滤波器，其截止频率设计在3.4KHz左右，因为该滤波器有着解调的作用，因此它的质量好坏直接影响着系统的工作状态。

一、实验目的1. 理解通信原理中抽样定理的基本概念；2. 掌握抽样定理在模拟信号数字化过程中的应用；3. 了解模拟信号抽样后的特性及其对信号传输的影响；4. 熟悉实验仪器和实验方法。

二、实验原理抽样定理（Nyquist-Shannon采样定理）指出，如果一个信号在频域中的最高频率分量为\( f_m \)，为了能够无失真地恢复原信号，抽样频率\( f_s \)必须满足以下条件：\[ f_s \geq 2f_m \]其中，\( f_s \)为抽样频率，\( f_m \)为信号最高频率分量。

当抽样频率满足上述条件时，原信号可以通过低通滤波器从抽样信号中无失真地恢复出来。

三、实验仪器与设备1. 信号发生器：用于产生不同频率和幅度的正弦信号；2. 示波器：用于观察和测量信号波形；3. 抽样器：用于对模拟信号进行抽样；4. 低通滤波器：用于从抽样信号中恢复原信号。

四、实验步骤1. 使用信号发生器产生一个频率为\( f_m \)的正弦信号；2. 将正弦信号输入到抽样器中，设置抽样频率\( f_s \)为\( 2f_m \)；3. 使用示波器观察抽样后的信号波形；4. 通过低通滤波器从抽样信号中恢复原信号；5. 比较恢复后的信号与原信号，分析恢复效果。

五、实验结果与分析1. 当抽样频率\( f_s = 2f_m \)时，恢复后的信号与原信号基本一致，表明抽样定理在实验中得到了验证；2. 当抽样频率\( f_s < 2f_m \)时，恢复后的信号与原信号存在较大差异，说明抽样频率过低会导致信号失真；3. 当抽样频率\( f_s > 2f_m \)时，恢复后的信号与原信号基本一致，但抽样频率过高会浪费带宽资源。

六、实验总结通过本次实验，我们深入理解了通信原理中抽样定理的基本概念，掌握了抽样定理在模拟信号数字化过程中的应用。

实验结果表明，抽样频率的选择对信号恢复质量具有重要影响。

在实际应用中，应根据信号特性和传输需求选择合适的抽样频率，以实现信号的高效、准确传输。

一、实验目的1. 深入理解通信原理中的抽样定理及其在信号处理中的应用。

2. 掌握抽样信号的观测方法，通过实验验证抽样定理的正确性。

3. 熟悉不同抽样方式（自然抽样和平顶抽样）对信号波形的影响。

二、实验原理抽样定理是通信原理中的重要理论基础，它指出：如果一个信号在频域内的频谱是带限的，那么该信号可以通过抽样进行恢复。

具体来说，如果信号的最高频率为\( f_m \)，则抽样频率\( f_s \)必须满足以下条件：\[ f_s > 2f_m \]其中，\( f_s \)为抽样频率，\( f_m \)为信号的最高频率。

本实验通过实验验证抽样定理的正确性，并对比自然抽样和平顶抽样对信号波形的影响。

三、实验设备1. 多功能实验箱2. 示波器3. 信号发生器4. 信号分析仪四、实验步骤1. 自然抽样实验：（1）设置信号发生器产生一个频率为\( f_m \)的正弦波信号。

（2）将信号发生器的输出信号连接到多功能实验箱的输入端。

（3）调整多功能实验箱的抽样频率\( f_s \)，使其满足抽样定理条件（\( f_s > 2f_m \)）。

（4）使用示波器观测抽样后的信号波形，并记录波形。

（5）通过信号分析仪分析抽样后的信号频谱，并记录频谱图。

2. 平顶抽样实验：（1）重复自然抽样实验中的步骤（1）和（2）。

（2）调整多功能实验箱的抽样频率\( f_s \)，使其满足抽样定理条件（\( f_s > 2f_m \)）。

（3）将多功能实验箱的抽样方式设置为平顶抽样。

（4）使用示波器观测抽样后的信号波形，并记录波形。

（5）通过信号分析仪分析抽样后的信号频谱，并记录频谱图。

五、实验结果与分析1. 自然抽样实验结果：（1）通过示波器观测到的抽样后的信号波形与原信号波形基本一致，说明抽样后的信号能够较好地恢复原信号。

（2）通过信号分析仪分析得到的抽样后的信号频谱与原信号频谱基本一致，说明抽样后的信号频谱没有发生明显变化。

通信原理抽样定理实验报告一、实验目的。

本实验旨在通过实际操作，验证和理解抽样定理在通信原理中的重要性和应用。

二、实验原理。

抽样定理是指在进行信号采样时，采样频率必须至少是信号最高频率的两倍，才能够准确地还原原始信号。

否则，会产生混叠失真，导致信号无法正确恢复。

抽样定理是数字通信系统中的基础，对于保证信号采样的准确性和精度至关重要。

三、实验器材。

1. 示波器。

2. 信号发生器。

3. 低通滤波器。

4. 电缆、连接线等。

四、实验步骤。

1. 将信号发生器输出正弦波信号，频率为f，幅度适当。

2. 将示波器设置为触发模式，连接到信号发生器输出端。

3. 调节示波器的水平和垂直位置，使得正弦波信号在屏幕上能够完整显示。

4. 逐渐增加信号发生器的频率，直到正弦波信号出现混叠失真。

5. 记录混叠失真出现时的频率值，并计算出最小采样频率。

五、实验结果。

通过实验，我们得到了信号发生器产生正弦波信号的频率和最小采样频率的数值。

实验结果表明，在通信原理中，抽样定理的重要性不可忽视。

只有在满足抽样定理的条件下，才能够准确地还原原始信号，避免混叠失真的发生。

六、实验结论。

抽样定理是数字通信系统中的基础，对于保证信号采样的准确性和精度至关重要。

在实际工程中，我们需要根据信号的最高频率来确定采样频率，以确保信号的准确恢复和传输。

本次实验的结果再次验证了抽样定理的重要性，为我们在通信原理中的应用提供了重要的参考。

七、实验感想。

通过本次实验，我们更加深刻地理解了抽样定理在通信原理中的重要性和应用。

在今后的学习和工作中，我们将会更加严格地遵循抽样定理，以确保通信系统的稳定和可靠。

八、参考文献。

[1] 《数字通信原理》，XXX，XXX出版社，2018年。

[2] 《通信工程基础》，XXX，XXX出版社，2017年。

以上就是本次实验的全部内容，谢谢阅读！。

学生实验报告）实际上，考虑到低通滤波器特性不可能理想，对最高频率为3400Hz的语言信号，通常采用8KHz 抽样频率，这样可以留出1200Hz的防卫带。

见图4。

如果fs＜fH，就会出现频谱混迭的现象，如图5所示。

在验证抽样定理的实验中，我们用单一频率fH的正弦波来代替实际的语音信号。

采用标准抽样频率fs＝8KHZ。

改变音频信号的频率fH，分别观察不同频率时，抽样序列和低通滤波器的输出信号，体会抽样定理的正确性。

验证抽样定理的实验方框图如图6所示。

在图8中，连接（8）和（14），就构成了抽样定理实验电路。

由图6可知。

用一低通滤波器即可实现对模拟信号的恢复。

为了便于观察，解调电路由射随、低通滤波器和放大器组成，低通滤波器的截止频率为3400HZ2、多路脉冲调幅系统中的路际串话~多路脉冲调幅的实验方框图如图7所示。

在图8中，连接（8）和（11）、（13）和（14）就构成了多路脉冲调幅实验电路。

分路抽样电路的作用是：将在时间上连续的语音信号经脉冲抽样形成时间上离散的脉冲调幅信号。

N路抽样脉冲在时间上是互不交叉、顺序排列的。

各路的抽样信号在多路汇接的公共负载上相加便形成合路的脉冲调幅信号。

本实验设置了两路分路抽样电路。

多路脉冲调幅信号进入接收端后，由分路选通脉冲分离成n路，亦即还原出单路PAM信号。

图7 多路脉冲调幅实验框图冲通过话路低通滤波器后，低通滤波器输出信号的幅度很小。

这样大的衰减带来的后果是严重的。

但是，在分路选通后加入保持电容，可使分路后的PAM信号展宽到100％的占空比，从而解决信号幅度衰减大的问题。

但我们知道平顶抽样将引起固有的频率失真。

PAM信号在时间上是离散的，但是幅度上趋势连续的。

而在PAM系统里，PAM信只有在被量化和编码后才有传输的可能。

本实验仅提供一个PAM系统的简单模式。

3、多路脉冲调幅系统中的路标串话路际串话是衡量多路系统的重要指标之一。

路际串话是指在同一时分多路系统中，某一路或某几路的通话信号串扰到其它话路上去，这样就产生了同一端机中各路通话之间的串话。

南昌大学实验报告学生姓名：学号：专业班级：实验类型：■验证□综合□设计□创新实验日期：实验成绩：实验四抽样定理与PAM系统实训一、实验目的1.熟通过对模拟信号抽样的实验,加深对抽样定理的理解；2.通过PAM调制实验，使学生能加深理解脉冲幅度调制的特点；3.通过对电路组成、波形和所测数据的分析，了解PAM调制方式的优缺点。

二、实验原理1.取样（抽样、采样）（1）取样取样是把时间连续的模拟信号变换为时间离散信号的过程。

（2）抽样定理一个频带限制在(0,f H) 内的时间连续信号m(t)，如果以≦1/2f H每秒的间隔对它进行等间隔抽样，则m(t)将被所得到的抽样值完全确定。

（3）取样分类①理想取样、自然取样、平顶取样；②低通取样和带通取样。

2.脉冲振幅调制电路原理（PAM）（1）脉冲幅度调制系统系统由输入电路、高速电子开关电路、脉冲发生电路、解调滤波电路、功放输出电路等五部分组成。

图 1 脉冲振幅调制电路原理框图（2）取样电路取样电路是用4066模拟门电路实现。

当取样脉冲为高电位时，取出信号样值；当取样脉冲为低电位，输出电压为0。

图 2 抽样电路图 3 低通滤波电路三、实验步骤1.函数信号发生器产生2KHz（2V）模拟信号送入SP301，记fs；2.555电路模块输出抽样脉冲，送入SP304，连接SP304和SP302，记fc；3.分别观察fc>>2fs，fc=2fs，fc<2fs各点波形；4.连接SP204 与SP301、SP303H 与SP306、SP305 与TP207，把扬声器J204开关置到1、2 位置，触发SW201 开关，变化SP302 的输入时钟信号频率，听辨音乐信号的质量.四、实验内容及现象1.测量点波形图 4 TP301 模拟信号输入图 5 TP302 抽样时钟波形(555稍有失真) fc=图 6 TP303 抽样信号输出1图7 TP304 模拟信号还原输出1图8 TP303 抽样信号输出2图9 TP304 模拟信号还原输出2图10 TP303 抽样信号输出3图11 TP304 模拟信号还原输出32.电路Multisim仿真图12 PAM调制解调仿真电路图13 模拟信号输入图14 抽样脉冲波形图15 PAM信号图16 低通滤波器特性图17 还原波形 更多学习资料请见我的个人主页：落寂花溅泪。

抽样定理的验证--通信原理实验北京邮电大学通信原理实验报告题目：通信原理软件实验班级： 2009211127 专业：信息工程姓名：张帆（23）成绩：实验二 数字信号基带传输一、 【实验目的】理解数字信号基带传输的原理和发送滤波器和接收滤波器对信号传输的影响二、 【实验原理】在现代通信系统中，码元是按照一定的间隔发送的，接收端只要能够正确地恢复出幅度序列，就能够无误地恢复传送的信号。

因此，只需要研究如何使波形在特定的时刻无失真，而不必追求整个波形不变。

奈奎斯特准则提出：只要信号经过整形后能够在抽样点保持不变，即使其波形已经发生了变化，也能够在抽样判决后恢复原始的信号，因为信息完全恢复携带在抽样点幅度上。

奈奎斯特准则要求在波形成形输入到接收端的滤波器输出的整个传送过程传递函数满足：x (nT s )={1,n =00,n ≠0,其充分必要条件是x(t)的傅氏变换X ( f )必须满足∑X (f +m T S )=T s ∞m=−∞奈奎斯特准则还指出了信道带宽与码速率的基本关系。

即RB=1/TB=2ƒN=2BN 。

式中Rb 为传码率，单位为比特/每秒（bps ）。

fN和BN分别为理想信道的低通截止频率和奈奎斯特带宽。

上式说明了理想信道的频带利用率为RB/BN=2。

在实际应用中，理想低通滤波器是不可能实现的，升余弦滤波器是在实际中满足无码间干扰传输的充要条件，已获得广泛应用的滤波器。

其中，α为滚降系数，0 升余弦滤波器的带宽为：B=1+α2T s≤α≤1，三、【实验过程】实验连接图：设置升余弦滚降滤波器的滚降因子α=0.35，判决门限为0V四、【实验结果】1.噪声为零，即E=0，D=0输出输入在不加噪声的时候，输出信号与输入信号基本一致，验证了无码间干扰奈奎斯特准则。

2.噪声均值为零，方差为1输出输入加入噪声后，输出波形与输入波形会有一定的出入，但噪声较小，还可保证基本正确。

五、【实验总结】在这次实验中，有了上个实验对这个软件SYSTEMVIEW的熟悉，就省去了熟悉软件这个过程，只需要设计好连接图和参数即可做出仿真波形。

通信原理实验〔五〕实验一抽样定理实验工程一、抽样信号观测及抽样定理实验1、观测并记录抽样前后的信号波形，分别观测music和抽样输出。

由分析知，自然抽样后的结果如图，很明显抽样间隔相同，且抽样后的波形在其包络严格被原音乐信号所限制加权，与被抽样信号完全一致。

2、观测并记录平顶抽样前后信号的波形。

此结果为平顶抽样结果，仔细观察可发现与上一实验中的自然抽样有很大差距，即相同之处，其包络也由原信号所限制加权，但是在抽样信号的每个频率分量呈矩形，顶端是平的。

3、观测并比照抽样恢复后信号与被抽样信号的波形，并以100HZ为步进，减小A-OUT的频率，比拟观测并思考在抽样脉冲频率为多少的情况下恢复信号有失真。

(1)9.0KHZ (2)7.7KHZ(3)7.0KHZ实验二 PCM 编译码实验实验工程一 测试W681512的幅频特性1、将信号源频率从50HZ 到4000HZ ，用示波器接模块21的音频输出，观测信号的幅频特性。

(1)、4000HZ(2)、3500HZ在频率为9HZ 时的波形如上图，低通滤波器恢复出的信号与原信号根本一致，只是相位有了延时，约1/4个Ts ； 逐渐减小抽样频率可知在7.7KHZ 左右，恢复信号出现了幅度的失真，且随着fs 的减小，失真越大。

上述现象验证了抽样定理，即，在信号的频率一定时，采样频率不能低于被采样信号的2倍，否那么将会出现频谱的混叠，导致恢复出的信号严重失真。

(3)120HZ (4)50HZ在实验中仔细观察结果，可知，当信号源的频率由4000HZ不断下降到3000HZ的过程中，信号的频谱幅度在不断地增加；在3000HZ~1500HZ的过程中，信号的幅度在一定范围内变化，但是没有特别大的差距；在1500HZ~50HZ的过程中，信号的幅度有极为明显的下降。

实验工程二PCM编码规那么实验1、以FS为触发，观测编码输入波形。

示波器的DIV档调节为100微秒。

图中分别为输入被抽样信号和抽样脉冲，观察可发现正弦波与编码对应。

实验一：抽样定理实验一、实验目的1、熟悉TKCS—AS型通信系统原理实验装置；2、熟悉用示波器观察信号波形、测量频率与幅度；3、验证抽样定理；二、实验预习要求1、复习《通信系统原理》中有关抽样定理的内容；2、阅读本实验的内容，熟悉实验的步骤；三、实验原理和电路说明1、概述在通信技术中为了获取最大的经济效益，就必须充分利用信道的传输能力，扩大通信容量。

因此，采取多路化制式是极为重要的通信手段。

最常用的多路复用体制是频分多路复用(FDM)通信系统和时分多路复用(TDM)通信系统。

频分多路技术是利用不同频率的正弦载波对基带信号进行调制，把各路基带信号频谱搬移到不同的频段上，在同一信道上传输。

而时分多路系统中则是利用不同时序的脉冲对基带信号进行抽样，把抽样后的脉冲信号按时序排列起来，在同一信道中传输。

利用抽样脉冲把一个连续信号变为离散时间样值的过程称为“抽样”，抽样后的信号称为脉冲调幅(PAM)信号。

在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。

并且，从抽样信号中可以无失真地恢复出原信号。

抽样定理在通信系统、信息传输理论方面占有十分重要的地位。

数字通信系统是以此定理作为理论基础的。

在工作设备中，抽样过程是模拟信号数字化的第一步。

抽样性能的优劣关系到整个系统的性能指标。

作为例子，图1-1示意地画出了传输一路语音信号的PCM系统。

从图中可以看出要实现对语音的PCM编码，首先就要对语音信号进行抽样，然后才能进行量化和编码。

因此，抽样过程是语音信号数字化的重要环节，也是一切模拟信号数字化的重要环节。

图1-1 单路PCM系统示意图为了让实验者形象地观察抽样过程，加深对抽样定理的理解，本实验提供了一种典型的抽样电路。

除此，本实验还模拟了两路PAM通信系统，从而帮助实验者初步了解时分多路的通信方式。

2、抽样定理抽样定理指出，一个频带受限信号m(t)如果它的最高频率为f H(即m(t)的频谱中没有f H以上的分量)，可以唯一地由频率等于或大于2f H的样值序列所决定。

通信原理实验实验报告实验一：抽样定理一．实验名称抽样定理的仿真验证二．实验目的通过使用Systemview搭建流程图，对奈奎斯特采样定理进行验证，加深理解。

三．实验原理1.奈奎斯特采样定理（抽样定理）：设时间连续信号，其最高截止频率为，如果用时间间隔为的开关信号对进行抽样时，则就可被样值信号唯一地表示。

在一个频带限制在内的时间连续信号，如果以小于等于的时间间隔对它进行抽样，那么根据这些抽样值就能完全恢复原信号。

或者说，如果一个连续信号的频谱中最高频率不超过，这种信号必定是个周期性的信号，当抽样频率时，抽样后的信号就包含原连续信号的全部信息，而不会有信息丢失，当需要时，可以根据这些抽样信号的样本来还原原来的连续信号。

根据这一特性，可以完成信号的模-数转换和数-模转换过程。

2.抽样定理系统框图四．实验过程1.步骤设置3个相同幅度不同频率的信号相加作为连续信号，设置新的脉冲信号通过乘法器对连续信号采样，通过滤波器处理采样信号后回复信号。

分别在加法器输出端、乘法器输出端、滤波器输出端设置信宿库作为示波器观察对应的信号。

通过观察信号采样恢复前后图像是否一致来验证抽样定理。

2.参数设置组成信源的3个信号分别设置：1V,10HZ；1V，12HZ；1V，14HZ。

脉冲信号分别设置3个采样频率：13HZ，28HZ,50HZ。

时钟设置：截止时间1.023s，时间间隔1e-3s,采样点数1024，其他随系统默认。

滤波器设置截止频率为16HZ。

3.模块连接图4.实验结果（1）采样频率13HZ（2）采样频率28HZ（3） 采样频率50HZ五．实验分析与总结1. 结论：当采样频率2s m f f <（抽样频率为13HZ ）时，抽样信号恢复以后与原信号差距较大；当采样频率2s m f f =（抽样频率为28HZ ）时，抽样信号恢复以后与原信号差距较小；当采样频率2s m f f >（抽样频率为50HZ ）时，抽样信号恢复以后与原信号吻合较好。
