实验二 PIN光电二极管的静态特性
- 格式:pdf
- 大小:117.70 KB
- 文档页数:4
PIN光电二极管的静态特性实验目的1.了解PIN光电二极管的工作原理;2.能根据测试数据分析PIN管的基本静态特性;3.掌握PIN静态特性测试方法;4.掌握测试仪表中光源的基本参数的设置和使用方法;5.掌握测P-N结正负极的方法。
实验要求1、测量光电二极管PN结的极性;2、测量光电二极管的击穿电压和暗电流;3、测量光电二极管的响应度;4、测量光电二极管的光谱响应特性。
实验仪器1、PIN光电二极管一只2、光功率计一只3、PIN光电二极管静态测试实验箱一台4、光衰减器一台5、光纤跳线三根6、万用表一只实验原理1、PIN光电二级管的工作原理PIN光电二极管是在P-N结之间加了一个本征层I层,I层是一个接近本征的、掺杂很低的N区。
在这种结构中,零电场的和区非常薄,而低掺杂的I区很厚,耗尽区几乎占据了整个PN结,从而使光子在零电场区被吸收的可能性很小,而在耗尽区里被充分吸收,故PIN光电二极管又称耗尽层光电二极管,这是它比一般光电二极管的优越之处。
为抑制噪声,PIN光电二极管加反向电压(电源正极接二极管N区),则外加电场和内部电场区内的电场方向相同。
当有光照射二极管时,并且外加光子能量大于禁带宽度Eg,那么价带上的电子就会吸收光子能量跃迁到导带上,从而形成电子—空穴对,在耗尽区即在本征层内的电子空穴对,在强电场的作用下,电子向N区漂移,空穴向P区漂移,从而形成光生电流。
光功率变化时,光生电流也随之线性变化,从而光信号变成了电信号。
2、响应度实验原理响应度表征了光电二极管的能量转换效率,它是器件在外部电路中呈现的宏观灵敏特性。
它定义为在给定波长的光照射下,光电二极管的输出平均电流与入射的光功率平均值之比。
其单位为A/W或uA/uW,其表达式为:R=I/P其中I为光电流的平均值,P为入射光功率的平均值。
一般PIN的响应度在0.3~0.7uA/uW 范围内。
3、暗电流的测量实验原理无光照射时,PIN作为一种PN结器件,在反向偏压下也有反向电流流过,称此电流为PIN的暗电流。

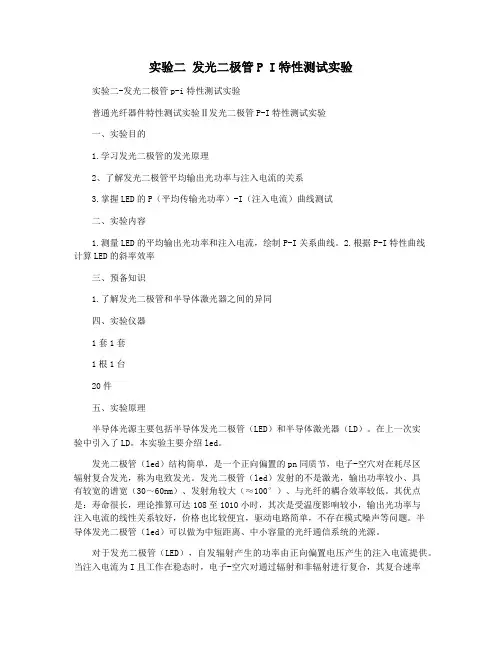

实验二发光二极管P I特性测试实验实验二-发光二极管p-i特性测试实验普通光纤器件特性测试实验Ⅱ发光二极管P-I特性测试实验一、实验目的1.学习发光二极管的发光原理2、了解发光二极管平均输出光功率与注入电流的关系3.掌握LED的P(平均传输光功率)-I(注入电流)曲线测试二、实验内容1.测量LED的平均输出光功率和注入电流,绘制P-I关系曲线。
2.根据P-I特性曲线计算LED的斜率效率三、预备知识1.了解发光二极管和半导体激光器之间的异同四、实验仪器1套1套1根1台20件五、实验原理半导体光源主要包括半导体发光二极管(LED)和半导体激光器(LD)。
在上一次实验中引入了LD。
本实验主要介绍led。
发光二极管(led)结构简单,是一个正向偏置的pn同质节,电子-空穴对在耗尽区辐射复合发光,称为电致发光。
发光二极管(led)发射的不是激光,输出功率较小、具有较宽的谱宽(30~60nm)、发射角较大(≈100°)、与光纤的耦合效率较低。
其优点是:寿命很长,理论推算可达108至1010小时,其次是受温度影响较小,输出光功率与注入电流的线性关系较好,价格也比较便宜,驱动电路简单,不存在模式噪声等问题。
半导体发光二极管(led)可以做为中短距离、中小容量的光纤通信系统的光源。
对于发光二极管(LED),自发辐射产生的功率由正向偏置电压产生的注入电流提供。
当注入电流为I且工作在稳态时,电子-空穴对通过辐射和非辐射进行复合,其复合速率等于载流子注入速率IQ,其中发射电子的复合速率由内部量子效率决定?Int,光子产生率为(i?int/q),因此led内产生的光功率为品脱int(??/q)i(2-1)哪里是光的量子能量。
假设所有发射光子的能量大致相等,从LED逸出的功率中产生的功率份额为?Ext,则LED的传输功率为pe??extpint??ext?int(??/q)i(2-2)ηext亦称为外量子效率。
由2-2式可知,led发射功率p和注入电流i近似成正比。
PIN光电二极管综合实验仪GCPIN-B实验指导书(V1.0)武汉光驰科技有限公司WUHAN GUANGCHI TECHNOLOGY CO.,LTD目录第一章 PIN光电二极管综合实验仪说明 ...................... - 3 -一、产品介绍 (3)二、实验仪说明 (3)1、电子电路部分结构分布............................... - 3 -2、光通路组件......................................... - 4 - 第二章实验指南.......................................... - 5 -一、实验目的 (5)二、实验内容 (5)三、实验仪器 (5)四、实验原理 (6)五、实验准备 (8)六、实验步骤 (8)1、PIN光电二极管暗电流测试 ........................... - 8 -2、PIN光电二极管光电流测试 ........................... - 9 -3、PIN光电二极管光照特性 ............................. - 9 -4、PIN光电二极管伏安特性 ............................ - 10 -5、PIN光电二极管时间响应特性测试 .................... - 10 -6、PIN光电二极管光谱特性测试 ........................ - 11 -第一章 PIN光电二极管综合实验仪说明一、产品介绍对于以高速响应为目标的光电二极管来说,未来减少p-n节的电容,在p与n之间设计一个i层的高阻抗层结构,即在n型硅片上制作一层低掺杂的高阻层,即i层(本征层)在该层上在形成p层。
其工作原理:来自p层外侧的入射光,主要由i层吸收,从而产生空穴和电子。
使用元件时要外加反向偏压,以使空穴朝p层移动,而电子朝n层移动,再由两电极流到外电路。
实验二光敏二极管特性实验一:实验原理:光敏二极管与半导体二极管在结构上是类似的,其管芯是一个具有光敏特征的PN结,具有单向导电性,因此工作时需加上反向电压。
无光照时,有很小的饱和反向漏电流,即暗电流,此时光敏二极管截止。
当受到光照时,饱和反向漏电流大大增加,形成光电流,它随入射光强度的变化而变化。
光敏二极管结构见图(6)。
二:实验所需部件:光敏二极管、稳压电源、负载电阻、遮光罩、光源、电压表(自备4 1/2位万用表).、微安表三:实验步骤:按图(7)接线,注意光敏二极管是工作在反向工作电压的。
由于硅光敏二极管的反向工作电流非常小,所以应提高工作电压,可用稳压电源上的+10V。
1、暗电流测试用遮光罩盖住光电器件模板,电路中反向工作电压接±12V,打开电源,微安表显示的电流值即为暗电流,或用4 1/2位万用表200mV档测得负载电阻RL上的压降V暗,则暗电流L暗=V暗/RL。
一般锗光敏二极管的暗电流要大于硅光敏二极管暗电流数十倍。
可在试件插座上更换其他光敏二极管进行测试比较。
2、光电流测试:取走遮光罩,读出微安表上的电流值,或是用4 1/2位万用表200mv档测得RL上的压降V光,光电流L光=V光/RL。
3、灵敏度测试:改变仪器照射光源强度及相对于光敏器件的距离,观察光电流的变化情况。
4、光谱特性测试:不同材料制成的光敏二极管对不同波长的入射光反应灵敏度是不同的。
由图(8)可以看出,硅光敏二极管和锗光敏二极管的响应峰值约在80~100μm,试用附件中的红外发射管、各色发光LED、光源光、激光光源照射光敏二极管,测得光电流并加以比较。
图(8)光敏管的伏安特性曲线图(9)光敏二极管的光谱特性曲线注意事项:本实验中暗电流测试最高反向工作电压受仪器电压条件限制定为±12V (24V),硅光敏二极管暗电流很小,不易测得。
光敏管的应用-----光控电路一:实验目的:了解光敏管在控制电路中的具体应用。
Pin光电二极管技术参数引言P i n光电二极管是一种常见的光电器件,用于将光信号转换为电信号。
本文将介绍P in光电二极管的技术参数,包括电学参数、光学参数和封装参数。
1.电学参数1.1额定电压(V r)额定电压是指在光电二极管正向工作时的最大电压。
超过该电压可能会导致器件损坏。
一般使用直流电压进行测试,单位为伏特(V)。
1.2最大反向电流(I r m a x)最大反向电流是指在光电二极管反向工作时的最大电流。
超过该电流可能会导致器件损坏。
一般使用直流电流进行测试,单位为安培(A)。
1.3额定输入功率(P i n)额定输入功率是指在光电二极管正向工作时的额定输入功率。
超过该功率可能会导致器件过热,影响其性能和寿命。
一般使用电压和电流进行计算,单位为瓦特(W)。
2.光学参数2.1最大响应波长(λm a x)最大响应波长是指在特定光照条件下,光电二极管对光信号响应最为敏感的波长。
波长的选择取决于应用需求。
一般使用纳米(nm)作为单位。
2.2波长范围(λra n g e)波长范围是指光电二极管能够接收并转换的波长范围。
波长范围的选择需根据应用需求进行,对于不同的波长段,光电二极管的响应强度可能不同。
一般使用纳米(n m)作为单位。
2.3光谱响应度(Re s p o n s i v i t y)光谱响应度是指光电二极管对光信号的转换效率。
它是输入光功率和光电二极管输出电流之比。
一般使用安培每瓦特(A/W)作为单位。
2.4饱和输出功率(P s a t)饱和输出功率是指光电二极管在光照足够大的条件下,输出电流达到稳定的最大值。
超过该功率可能会导致输出电流不再增加。
一般使用瓦特(W)作为单位。
2.5响应时间(R e sp o n s e T i m e)响应时间是指光电二极管从接收到光信号到输出电流稳定达到其稳态值所需的时间。
它反映了光电二极管对光信号的响应速度。
一般使用纳秒(n s)或皮秒(p s)作为单位。
PIN光电二极管综合实验仪GCPIN-B实验指导书(V1.0)武汉光驰科技有限公司WUHAN GUANGCHI TECHNOLOGY CO.,LTD目录第一章 PIN光电二极管综合实验仪说明 ...................... - 3 -一、产品介绍 (3)二、实验仪说明 (3)1、电子电路部分结构分布............................... - 3 -2、光通路组件......................................... - 4 - 第二章实验指南.......................................... - 5 -一、实验目的 (5)二、实验内容 (5)三、实验仪器 (5)四、实验原理 (6)五、实验准备 (8)六、实验步骤 (8)1、PIN光电二极管暗电流测试 ........................... - 8 -2、PIN光电二极管光电流测试 ........................... - 9 -3、PIN光电二极管光照特性 ............................. - 9 -4、PIN光电二极管伏安特性 ............................ - 10 -5、PIN光电二极管时间响应特性测试 .................... - 10 -6、PIN光电二极管光谱特性测试 ........................ - 11 -第一章 PIN光电二极管综合实验仪说明一、产品介绍对于以高速响应为目标的光电二极管来说,未来减少p-n节的电容,在p与n之间设计一个i层的高阻抗层结构,即在n型硅片上制作一层低掺杂的高阻层,即i层(本征层)在该层上在形成p层。
其工作原理:来自p层外侧的入射光,主要由i层吸收,从而产生空穴和电子。
使用元件时要外加反向偏压,以使空穴朝p层移动,而电子朝n层移动,再由两电极流到外电路。

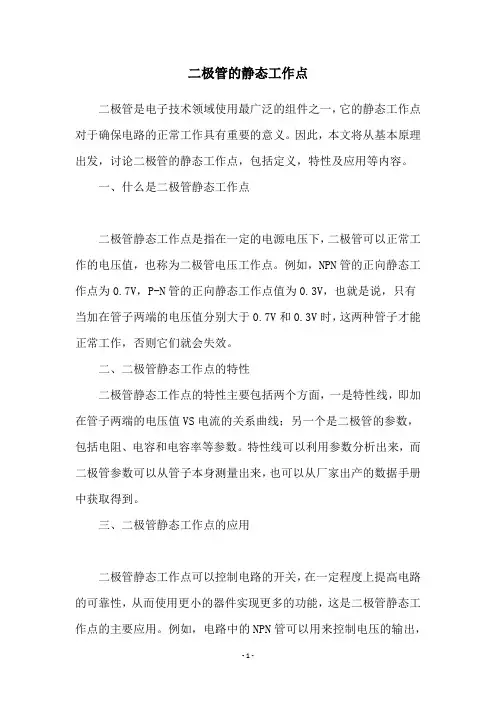

二极管的静态工作点
二极管是电子技术领域使用最广泛的组件之一,它的静态工作点对于确保电路的正常工作具有重要的意义。
因此,本文将从基本原理出发,讨论二极管的静态工作点,包括定义,特性及应用等内容。
一、什么是二极管静态工作点
二极管静态工作点是指在一定的电源电压下,二极管可以正常工作的电压值,也称为二极管电压工作点。
例如,NPN管的正向静态工作点为0.7V,P-N管的正向静态工作点值为0.3V,也就是说,只有当加在管子两端的电压值分别大于0.7V和0.3V时,这两种管子才能正常工作,否则它们就会失效。
二、二极管静态工作点的特性
二极管静态工作点的特性主要包括两个方面,一是特性线,即加在管子两端的电压值VS电流的关系曲线;另一个是二极管的参数,包括电阻、电容和电容率等参数。
特性线可以利用参数分析出来,而二极管参数可以从管子本身测量出来,也可以从厂家出产的数据手册中获取得到。
三、二极管静态工作点的应用
二极管静态工作点可以控制电路的开关,在一定程度上提高电路的可靠性,从而使用更小的器件实现更多的功能,这是二极管静态工作点的主要应用。
例如,电路中的NPN管可以用来控制电压的输出,
P-N管可以用来控制电流的输出,以实现电路的更加准确、稳定的工作。
最后,二极管静态工作点对电路的正常工作至关重要,如果没有充分的认识和理解,就无法确保电路的稳定性和可靠性,因此了解二极管静态工作点的重要性更不用说了。
四、结语
简而言之,二极管静态工作点是二极管正常工作的必要条件,电路设计者需要根据二极管的参数和特性线,结合具体应用场合,准确的设计二极管的静态工作点,以确保电路的正常工作。
二极管静态特性二极管是一种常见的半导体器件,具有许多独特的电子特性。
在本文中,我们将探讨二极管的静态特性,包括其性质、工作原理和特征曲线等方面。
一、二极管的基本性质二极管是一种双层材料组成的半导体器件,由P型半导体和N型半导体组成。
两种半导体通过PN结连接在一起,形成一个二级体。
二、二极管的工作原理二极管的工作原理基于PN结的特性。
当二极管的正端连接到P型半导体,负端连接到N型半导体时,即为正向偏置。
在这种情况下,电流可以流过二极管并导通。
而当二极管的正端连接到N型半导体,负端连接到P型半导体时,即为反向偏置。
在这种情况下,电流无法流过二极管,即为截止状态。
三、二极管的特征曲线二极管的特征曲线是表征其静态特性的重要工具。
典型的二极管特征曲线包括正向特性曲线和反向特性曲线。
1. 正向特性曲线正向特性曲线描述了二极管在正向偏置时的电流与电压之间的关系。
当二极管正向偏置时,电流随着电压的增加而增加。
然而,有一个正向电压阈值,称为二极管的正向压降。
一旦超过这个阈值,二极管将开始导通,并且电流急剧增加。
2. 反向特性曲线反向特性曲线描述了二极管在反向偏置时的电流与电压之间的关系。
在反向偏置下,二极管应该是截止的,即没有电流流过。
然而,实际上会有一个微小的反向漏电流。
这个反向漏电流会随着反向电压的增加而略微增加,但整体上是非常小的。
四、二极管的静态参数除了特征曲线,二极管的静态特性还可以描述为一些参数。
以下是一些常见的二极管静态参数。
1. 正向压降(Forward voltage drop)正向压降是指当二极管正向导通时所产生的电压降。
不同类型的二极管,其正向压降可能会有所不同。
通常,硅二极管的正向压降约为0.6V到0.7V,而锗二极管的正向压降约为0.2V到0.3V。
2. 反向饱和电流(Reverse saturation current)反向饱和电流是指当二极管被反向偏置时,微小的反向漏电流。
这个参数对于描述二极管是否正在正确工作以及其稳定性非常重要。

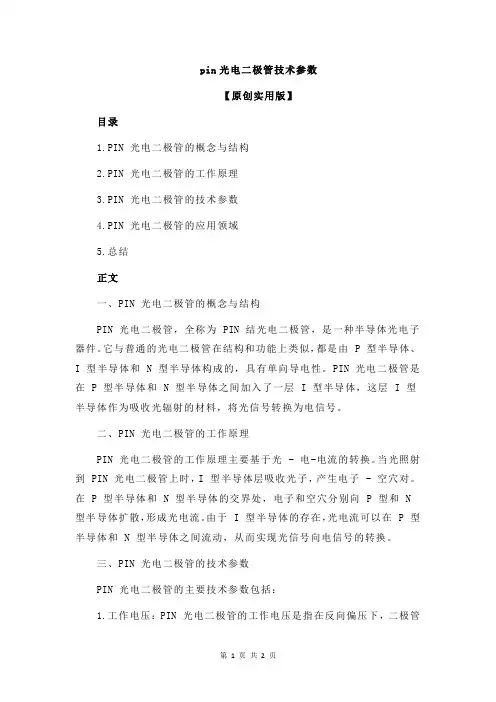

pin光电二极管技术参数【原创实用版】目录1.PIN 光电二极管的概念与结构2.PIN 光电二极管的工作原理3.PIN 光电二极管的技术参数4.PIN 光电二极管的应用领域5.总结正文一、PIN 光电二极管的概念与结构PIN 光电二极管,全称为 PIN 结光电二极管,是一种半导体光电子器件。
它与普通的光电二极管在结构和功能上类似,都是由 P 型半导体、I 型半导体和 N 型半导体构成的,具有单向导电性。
PIN 光电二极管是在 P 型半导体和 N 型半导体之间加入了一层 I 型半导体,这层 I 型半导体作为吸收光辐射的材料,将光信号转换为电信号。
二、PIN 光电二极管的工作原理PIN 光电二极管的工作原理主要基于光 - 电-电流的转换。
当光照射到 PIN 光电二极管上时,I 型半导体层吸收光子,产生电子 - 空穴对。
在 P 型半导体和 N 型半导体的交界处,电子和空穴分别向 P 型和 N 型半导体扩散,形成光电流。
由于 I 型半导体的存在,光电流可以在 P 型半导体和 N 型半导体之间流动,从而实现光信号向电信号的转换。
三、PIN 光电二极管的技术参数PIN 光电二极管的主要技术参数包括:1.工作电压:PIN 光电二极管的工作电压是指在反向偏压下,二极管开始导通的电压值。
2.灵敏度:PIN 光电二极管的灵敏度是指在给定光照条件下,二极管产生的光电流与光强之间的比值。
3.响应速度:PIN 光电二极管的响应速度是指在光照变化时,二极管光电流变化的速度。
4.暗电流:PIN 光电二极管的暗电流是指在无光照条件下,二极管的漏电流。
5.耗尽区宽度:耗尽区宽度是指 PIN 光电二极管中,P 型半导体和 N 型半导体之间的 I 型半导体层的宽度。
四、PIN 光电二极管的应用领域PIN 光电二极管广泛应用于光电探测、光通信、自动控制、光信号处理等领域。
例如,在光通信中,PIN 光电二极管可以作为光接收器,将光信号转换为电信号,实现光信号的检测和解调。
pin光电二极管技术参数摘要:I.引言- 介绍光电二极管的概念- 简述光电二极管在电子技术中的应用II.pin 光电二极管的工作原理- 详述pin 光电二极管的结构- 解释光电二极管如何将光信号转换为电信号III.pin 光电二极管的技术参数- 说明影响光电二极管性能的主要参数- 详述如何选择合适的pin 光电二极管IV.pin 光电二极管的应用领域- 举例说明pin 光电二极管在实际应用中的优势- 探讨光电二极管的未来发展趋势V.结论- 总结光电二极管的重要性- 强调pin 光电二极管在现代电子技术中的作用正文:I.引言光电二极管是一种半导体光电器件,通过吸收光辐射产生光电流,实现光信号到电信号的转换。
这种器件在日常生活和各种科技领域中都有着广泛的应用,如自动控制、光通信、光电显示等。
今天我们将重点探讨pin 光电二极管的技术参数。
II.pin 光电二极管的工作原理pin 光电二极管,也称为PIN 结二极管或PIN 二极管,是一种特殊的光电二极管。
它由P 型半导体、N 型半导体以及位于两者之间的I 型半导体(本征半导体)组成。
当光照射到PIN 光电二极管上时,光子被P 型和N 型半导体吸收,产生电子和空穴。
在内部电场的作用下,电子和空穴分别被推向I 型半导体两侧,形成光电流。
III.pin 光电二极管的技术参数影响pin 光电二极管性能的主要参数有以下几点:1.响应速度:指光电二极管从接收光信号到产生光电流的时间。
响应速度越快,器件对光信号的响应越灵敏。
2.灵敏度:表示光电二极管接收光信号时产生光电流的强度。
灵敏度越高,器件对弱光信号的响应越好。
3.量子效率:指光电二极管将光功率转换为电功率的效率。
量子效率越高,器件的能量转换效率越高。
4.耗尽区宽度:描述了光电二极管中载流子被耗尽区域的宽度。
耗尽区宽度越宽,光电二极管的响应速度和灵敏度越高。
5.雪崩增益系数:表示在反向偏压下,光电二极管光电流的倍增程度。
PC10-6-TO5光电二极管(PIN)的频率响应特性分析PC10-6-T05光电二极管是德国First Sensor公司生产的一种可见-近红外PIN光电二极管,因其稳定性好、高分流电阻阻抗、高响应度、低暗电流等优良特性,而被广泛应用于功率计,分光光度计,荧光探测,气体分析,气体颗粒物计数等光电产品的设计中三个参数作为电路仿真参数光电二极管的等效电路其中Rd是二极管的内阻,也称暗电阻;Rc是体电阻和电极接触电阻,一般很小,cj是结电容,根据上述提供的参数,有cj=100pf,根据暗电流和上升时间来确定其他参数,:0.2nA@10V和上升时间ns 2000@850nm 0V 50Ω由于反偏压工作,暗电阻很大电流受控源PC10-6-TO5光电二极管(PIN)资料产品编号PC10-6-TO5Low Dark Current(Id)低暗电流系列光电二极管,适用更高精度的探测。
波长范围(nm) 400~1100 峰值波长(nm) 900材料Si 光敏面积(mm2) 10尺寸(mm) Φ3.57封装模式TO最高反向工作电压:10(v)出光面特征:圆灯LED封装:加色散射封装(D)发光强度角分布:标准型发光颜色:白色功率特性:大功率暗电流:0.2nA@10V结电容:100pf@0V等效噪声功率 1.5*10-14w/Hz上升时间ns 2000@850nm 0V 50Ω响应度(A/W)0.64@900nm最高工作电压:10——50(v)应用方向:分析仪器,水质分析,光纤通讯产品说明:特点:响应度高,暗电流低,体积小,重量轻,使用方便,工作稳定可靠用途:广泛用于微光探测,粉尘探测,仪器,仪表,光功率计等可见-近红外PIN光电二极管波长响应范围在340nm~1100nm特性:稳定性好,高分流电阻阻抗,高响应度,低暗电流应用:功率计,分光光度计,荧光探测,气体分析,气体颗粒物计数等厂商:德国Silicon Sensor(现更名First Sensor),。
PIN光电二极管1. 工作原理在上述的光电二极管的PN结中间掺入一层浓度很低的N型半导体,就可以增大耗尽区的宽度,达到减小扩散运动的影响,提高响应速度的目的。
由于这一掺入层的掺杂浓度低,近乎本征(Intrinsic)半导体,故称I层,因此这种结构成为PIN光电二极管。
I层较厚,几乎占据了整个耗尽区。
绝大部分的入射光在I层内被吸收并产生大量的电子-空穴对。
在I层两侧是掺杂浓度很高的P型和N型半导体,P层和N层很薄,吸收入射光的比例很小。
因而光产生电流中漂移分量占了主导地位,这就大大加快了响应速度。
通过插入I层,增大耗尽区宽度达到了减小扩散分量的目的,但是过大的耗尽区宽度将延长光生载流子在耗尽区内的漂移时间,反而导致响应变慢,因此耗尽区宽度要合理选择。
通过控制耗尽区的宽度可以改变PIN观点二极管的响应速度。
2. PIN光电二极管的主要特性(1) 截止波长和吸收系数只有入射光子的能量 PIN型光电二极管也称PIN结二极管、PIN二极管,在两种半导体之间的PN结,或者半导体与金属之间的结的邻近区域,在P区与N区之间生成I型层,吸收光辐射而产生光电流的一种光检测器。
具有结电容小、渡越时间短、灵敏度高等优点。
目录PIN型光电二极管的结构PIN结的导电特性PIN型光电二极管的主要参数PIN型光电二极管的典型应用PIN型光电二极管的结构 pin结二极管的基本结构有两种,即平面的结构和台面的结构,如图1所示。
对于Si-pin133结二极管,其中i型层的载流子浓度很低(约为10cm数量级)电阻率很高、(约为k-cm数量级),厚度W一般较厚(在10~200m 之间);i型层两边的p型和n型半导体的掺杂浓度通常很高(即为重掺杂)。
平面结构和台面结构的i型层都可以采用外延技术来制作,高掺杂的p+层可以采用热扩散或者离子注入技术来获得。
平面结构二极管可以方便地采用常规的平面工艺来制作。
而台面结构二极管还需要进行台面制作(通过腐蚀或者挖槽来实现)。
pin光电二极管技术参数摘要:一、PIN光电二极管简介1.定义与分类2.结构特点二、PIN光电二极管的工作原理1.光电流产生2.雪崩现象3.响应时间与光电流关系三、PIN光电二极管的应用领域1.光电传感器2.光通信3.生物医学检测四、PIN光电二极管的主要技术参数1.量子效率2.响应速度3.光谱响应范围4.灵敏度5.噪声正文:一、PIN光电二极管简介1.定义与分类PIN光电二极管是一种特殊类型的光电传感器,它能够将光信号转换为电信号。
根据材料、结构和性能的不同,PIN光电二极管可分为多种类型,如硅基PIN光电二极管、锗基PIN光电二极管等。
2.结构特点PIN光电二极管的结构由P型半导体、N型半导体以及夹在两者之间的I 型半导体(本征半导体)组成。
这种特殊结构使得PIN光电二极管在光吸收和光电流产生方面具有优越性能。
二、PIN光电二极管的工作原理1.光电流产生当光线射入PIN光电二极管时,光子被P型半导体和N型半导体吸收,激发出电子和空穴。
由于PIN二极管内部存在内电场,电子和空穴在电场作用下分别向P型半导体和N型半导体两侧迁移,形成光电流。
2.雪崩现象在反向偏压下,光电流的产生会导致PN结内部电场强度增大,进而引发雪崩现象。
雪崩现象使得光电流成倍增加,从而提高光电二极管的灵敏度。
3.响应时间与光电流关系PIN光电二极管的响应时间与光电流有关。
响应时间越快,光电流变化越迅速,说明光电二极管对光信号的响应越灵敏。
三、PIN光电二极管的应用领域1.光电传感器PIN光电二极管在光电传感器领域具有广泛应用,如光电开关、光电检测等。
2.光通信PIN光电二极管在光通信领域用作光探测器和光接收器,实现光信号的检测和接收。
3.生物医学检测PIN光电二极管在生物医学检测领域用于检测光子信号,如荧光检测、光声成像等。
四、PIN光电二极管的主要技术参数1.量子效率量子效率是指PIN光电二极管将入射光子转换为光电流的效率。
光电二极管摘要:光电二极管(Photo-Diode)和普通二极管一样,也是由一个PN结组成的半导体器件,也具有单方向导电特性。
但在电路中它不是作整流元件,而是把光信号转换成电信号的光电传感器件。
通过实验的方法测量出光电二极管的主要的特性和技术参数,最高反向工作电压、暗电流、光电流、光谱特性等。
分析其特性及技术参数。
关键词:光电二极管特性技术参数分析一光电二极管的工作原理:光电二极管是将光信号变成电信号的半导体器件。
它的核心部分也是一个PN结,和普通二极管相比,在结构上不同的是,为了便于接受入射光照,PN 结面积尽量做的大一些,电极面积尽量小些,而且PN结的结深很浅,一般小于1微米。
光电二极管是在反向电压作用之下工作的。
没有光照时,反向电流很小(一般小于0.1微安),称为暗电流。
当有光照时,携带能量的光子进入PN结后,把能量传给共价键上的束缚电子,使部分电子挣脱共价键,从而产生电子---空穴对,称为光生载流子。
它们在反向电压作用下参加漂移运动,使反向电流明显变大,光的强度越大,反向电流也越大。
这种特性称为“光电导”。
光电二极管在一般照度的光线照射下,所产生的电流叫光电流。
如果在外电路上接上负载,负载上就获得了电信号,而且这个电信号随着光的变化而相应变化。
光电二极管、光电三极管是电子电路中广泛采用的光敏器件。
光电二极管和普通二极管一样具有一个PN结,不同之处是在光电二极管的外壳上有一个透明的窗口以接收光线照射,实现光电转换,在电路图中文字符号一般为VD。
光电三极管除具有光电转换的功能外,还具有放大功能,在电路图中文字符号一般为VT。
光电三极管因输入信号为光信号,所以通常只有集电极和发射极两个引脚线。
同光电二极管一样,光电三极管外壳也有一个透明窗口,以接收光线照射。
二光电二极管的种类、特性与用途:1 PN型特性:优点是暗电流小,一般情况下,响应速度较低。
用途:照度计、彩色传感器、光电三极管、线性图像传感器、分光光度计、照相机曝光计。
PIN光电二极管的原理及主要应用1. PIN光电二极管的原理PIN光电二极管是一种特殊的光电二极管,它的结构由P区、I区和N区组成。
光电二极管的P区和N区之间夹着一层Intrinsic(I)区,这个I区通常是一个高电阻的半导体材料。
1.1 P区和N区的作用P区和N区是PIN光电二极管的两个极性区域,它们在光电二极管工作中起着重要的作用。
•P区:P区富余P型材料,其中掺杂了大量的电子空穴,当光线照射到P区时,光子被吸收,产生电子空穴对,使得P区中产生电流。
•N区:N区富余N型材料,其中掺杂了大量的自由电子,在外加正向电压下,N区的自由电子被吸引到P区,形成电流。
1.2 I区的作用I区是PIN光电二极管的关键部分,它是一个高电阻的半导体区域。
I区的宽度对于光电二极管的灵敏度具有重要的影响。
当光线照射到I区时,产生的光生电子空穴对将漂移到P区和N区,并在I区中产生电流。
2. PIN光电二极管的主要应用PIN光电二极管具有广泛的应用领域,以下是一些主要的应用。
2.1 光通信PIN光电二极管在光通信中扮演着重要的角色。
它可以用于接收光信号,将光信号转换为电信号。
通过调制光信号的强度和频率,可以实现光信号的传输和调制。
PIN光电二极管具有快速响应时间、高灵敏度和低噪声等特点,使其在光通信中得到广泛应用。
2.2 光测量PIN光电二极管可以用于各种光测量应用。
它可以用来测量光强度、光功率、光谱分析等。
通过将光信号转换为电信号,可以对光进行精确测量和分析。
PIN光电二极管的高灵敏度和快速响应时间使其成为光测量领域的理想选择。
2.3 光能检测由于PIN光电二极管对光的敏感性和灵敏度,它可以用于太阳能电池以及其他光能检测应用。
光能的转换和检测是光电二极管的重要应用之一。
2.4 显微镜成像PIN光电二极管在显微镜成像中也有广泛的应用。
它可以用于显微镜中的光敏探测器,将光信号转换为电信号,从而实现显微镜成像。
PIN光电二极管的高灵敏度和快速响应时间使其成为显微镜成像的理想探测器。
实验二 发光二极管P-I 特性测试实验一、实验目的1、学习发光二极管的发光原理2、了解发光二极管平均输出光功率与注入电流的关系3、掌握发光二极管P (平均发送光功率)-I (注入电流)曲线的测试二、实验内容1、测量发光二极管平均输出光功率和注入电流,并画出P-I 关系曲线2、根据P -I 特性曲线,计算发光二极管斜率效率三、预备知识1、了解发光二极管与半导体激光器的异同点四、实验仪器1、ZY12OFCom13BG3型光纤通信原理实验箱 1台2、FC 接口光功率计 1台3、850nm 光发端机(HFBR-1414T ) 1个4、ST/PC-FC/PC 多模光跳线 1根5、万用表 1台6、连接导线20根五、实验原理半导体光源主要有半导体发光二极管(LED )和半导体激光器(LD )两种。
LD 已经在上一个实验介绍过,本实验主要是介绍LED 。
发光二极管(LED )结构简单,是一个正向偏置的PN 同质节,电子-空穴对在耗尽区辐射复合发光,称为电致发光。
发光二极管(LED )发射的不是激光,输出功率较小、具有较宽的谱宽(30~60nm )、发射角较大(≈100°)、与光纤的耦合效率较低。
其优点是:寿命很长,理论推算可达108至1010小时,其次是受温度影响较小,输出光功率与注入电流的线性关系较好,价格也比较便宜,驱动电路简单,不存在模式噪声等问题。
半导体发光二极管(LED )可以做为中短距离、中小容量的光纤通信系统的光源。
对于发光二极管(LED )而言,自发辐射产生的功率是由正向偏置电压产生的注入电流提供的,当注入电流为I ,工作在稳态时,电子-空穴对通过辐射和非辐射复合,其复合率等于载流子注入率I q ,其中发射电子的复合率决定于内量子效率int η,光子产生率为)/(int q I η,因此LED 内产生的光功率为Iq P )/(int int ωη =(2-1)式中,ω 为光量子能量。
假定所有发射的光子能量近似相等,并设从LED 逸出的功率内部产生功率的份额为ext η,则LED 的发射功率为Iq P P ext ext e )/(int int ωηηη ==(2-2)ηext 亦称为外量子效率。
PC10-6-TO5光电二极管(PIN)的频率响应特性分析PC10-6-T05光电二极管是德国First Sensor公司生产的一种可见-近红外PIN光电二极管,因其稳定性好、高分流电阻阻抗、高响应度、低暗电流等优良特性,而被广泛应用于功率计,分光光度计,荧光探测,气体分析,气体颗粒物计数等光电产品的设计中三个参数作为电路仿真参数光电二极管的等效电路其中Rd是二极管的内阻,也称暗电阻;Rc是体电阻和电极接触电阻,一般很小,cj是结电容,根据上述提供的参数,有cj=100pf,根据暗电流和上升时间来确定其他参数,:0.2nA@10V和上升时间ns 2000@850nm 0V 50Ω由于反偏压工作,暗电阻很大电流受控源PC10-6-TO5光电二极管(PIN)资料产品编号PC10-6-TO5Low Dark Current(Id)低暗电流系列光电二极管,适用更高精度的探测。
波长范围(nm) 400~1100 峰值波长(nm) 900材料Si 光敏面积(mm2) 10尺寸(mm) Φ3.57封装模式TO最高反向工作电压:10(v)出光面特征:圆灯LED封装:加色散射封装(D)发光强度角分布:标准型发光颜色:白色功率特性:大功率暗电流:0.2nA@10V结电容:100pf@0V等效噪声功率 1.5*10-14w/Hz上升时间ns 2000@850nm 0V 50Ω响应度(A/W)0.64@900nm最高工作电压:10——50(v)应用方向:分析仪器,水质分析,光纤通讯产品说明:特点:响应度高,暗电流低,体积小,重量轻,使用方便,工作稳定可靠用途:广泛用于微光探测,粉尘探测,仪器,仪表,光功率计等可见-近红外PIN光电二极管波长响应范围在340nm~1100nm特性:稳定性好,高分流电阻阻抗,高响应度,低暗电流应用:功率计,分光光度计,荧光探测,气体分析,气体颗粒物计数等厂商:德国Silicon Sensor(现更名First Sensor),。
光电二极管特性测量一、引言市场上的光电二极管被广泛应用于各种光学、通信以及工业领域。
为了确保光电二极管在电路中的正常工作,需要对其特性进行准确的测量和分析。
本文旨在介绍光电二极管的基本原理以及特性测量的方法。
二、光电二极管基本原理光电二极管也称为光敏二极管,是一种能将光信号转换为电信号的半导体器件。
其工作原理是基于光生电流效应,当光线照射到PN结上时,产生光生载流子,进而形成电流。
三、特性测量方法1. 器件准备在进行光电二极管特性测量之前,需要做好器件的准备工作,包括选择合适的测量仪器和配套电路,确保测量环境的稳定性等。
2. 静态特性测量静态特性测量是指在恒定光照条件下,测量光电二极管的伏安特性曲线。
通过改变外加电压,记录光电二极管的电流与电压之间的关系,以评估器件的导通特性。
3. 动态特性测量动态特性测量是指对光电二极管在不同光强下的响应时间进行测量。
通过施加短脉冲光信号,记录器件的响应时间,评估其动态性能。
4. 光谱特性测量光电二极管的光谱特性是指器件对不同波长光信号的响应能力。
通过改变入射光的波长,记录器件的光电流值,得到光电二极管的光谱响应曲线。
四、结论光电二极管特性测量是评估器件性能的重要手段,通过对其静态、动态和光谱特性的测量,可以全面了解光电二极管在实际应用中的表现。
研究人员和工程师可以根据测量结果对器件进行优化,提高其性能和稳定性,推动光电子技术的发展。
参考文献[1] XXX. (Year). Title. Journal, Pages.[2] XXX. (Year). Title. Journal, Pages.。
PIN光电二极管的静态特性
实验目的
1.了解PIN光电二极管的工作原理;
2.能根据测试数据分析PIN管的基本静态特性;
3.掌握PIN静态特性测试方法;
4.掌握测试仪表中光源的基本参数的设置和使用方法;
5.掌握测P-N结正负极的方法。
实验要求
1、测量光电二极管PN结的极性;
2、测量光电二极管的击穿电压和暗电流;
3、测量光电二极管的响应度;
4、测量光电二极管的光谱响应特性。
实验仪器
1、PIN光电二极管一只
2、光功率计一只
3、PIN光电二极管静态测试实验箱一台
4、光衰减器一台
5、光纤跳线三根
6、万用表一只
实验原理
1、PIN光电二级管的工作原理
PIN光电二极管是在P-N结之间加了一个本征层I层,I层是一个接近本征的、掺杂很
低的N区。
在这种结构中,零电场的和区非常薄,而低掺杂的I区很厚,耗尽区几乎占据了整个PN结,从而使光子在零电场区被吸收的可能性很小,而在耗尽区里被充分吸收,故PIN光电二极管又称耗尽层光电二极管,这是它比一般光电二极管的优越之处。
为抑制噪声,PIN光电二极管加反向电压(电源正极接二极管N区),则外加电场和内部电场区内的电场方向相同。
当有光照射二极管时,并且外加光子能量大于禁带宽度Eg,那么价带上的电子就会吸收光子能量跃迁到导带上,从而形成电子—空穴对,在耗尽区即在本征层内的电子空穴对,在强电场的作用下,电子向N区漂移,空穴向P区漂移,从而形成光生电流。
光功率变化时,光生电流也随之线性变化,从而光信号变成了电信号。
2、响应度实验原理
响应度表征了光电二极管的能量转换效率,它是器件在外部电路中呈现的宏观灵敏特性。
它定义为在给定波长的光照射下,光电二极管的输出平均电流与入射的光功率平均值之比。
其单位为A/W或uA/uW,其表达式为:
R=I/P
其中I为光电流的平均值,P为入射光功率的平均值。
一般PIN的响应度在0.3~0.7uA/uW 范围内。
3、暗电流的测量实验原理
无光照射时,PIN作为一种PN结器件,在反向偏压下也有反向电流流过,称此电流为PIN的暗电流。
暗电流主要是PN结内热效应产生的电子-空穴对形成的。
暗电流非常小,在nA数量级。
实验步骤
一、PIN光电二极管PN结极性测量
在做实验之前,我们先来看一下万用表的使用和光电二极管P-N结的测量方法。
万用表测电阻此时万用表相当于电源,黑表头为电源正级,红表头为负级。
光电二极管工作在反向电压下,耗尽区加宽,从而使其电阻变大,所以光电二极管在反向偏压下的电阻要比在正向电压下的电阻大的多。
我们可以通过这个方法来测量光电二极管的正负级。
方法如下:
1、将万用表打到电阻档;
2、接到二极管两个管脚上,如果所得电阻值很大,则黑表头一端接的是二极管的N区,红表头接的是二极管的P区,如果所测电阻值相对很小,则黑表头接P区,红表头接N区。
二、PIN光电二极管暗电流的测量
本实验中我们所采用的方法是:在无光照的情况下,将一个1uF的电容接在PIN管两端,由于暗电流的存在,电容的两端将被充电,其中充电量Q=It=CV,C为电容,V为电容两端的电压,t为充电时间。
所以可得PIN管的暗电流即为:I=CV/t。
1.切换开关打到暗电流档。
2.将“放电、测试”开关打到“测试”档位。
3.此时记录时间三分钟,三分钟后将切换开关打到光电流档。
(将切换开关打到光电流档的目的是防止测量时手接触到表笔的前端,从而手上所带静电将PIN管击穿)
4.将数字万压表打到电压mV档,将指针分别接到机箱上的红、黑两个接线柱,记录此时的电压表读数。
注意:此时电压表读数逐渐变小,因为有放电现象存在,所以要记录最初的电压表读数。
5.利用公式I=CV/t,可求得暗电流值。
其中,C=1uF,V为万用电表读数,t=180s
6.将“放电、测试”开关打到“放电”档位,放电三分钟。
7.调整反向偏压值,分别测量不同反相偏压下的暗电流读数。
反向偏压(V )
暗
电流( I )
三、PIN 光电二极管响应度的测量
1. 将电源开光打开,此时光电流表和电压表正常供电。
2. 将切换开关打到光电流档。
3. 调节可变电阻,使电压表V 值在2~5V 之间。
4. 将衰减器读数设为0dB,记录此时电流表读数。
5. 每次将衰减器衰减1dB,2dB,3dB……,并分别记录电流表读数。
6. 将光功率计接上,按照所记录的衰减数,分别记录相应于每次衰减时的光功率读数。
7. 根据所记录的电流数及光功率数作出P-I 曲线。
衰减系数(dB )
输出光电流
光功率
实验注意事项
1、 在对PIN 管正负极进行测量时,应当使用表针式模拟万用表。
2、 单色仪输出各波长的功率均匀性由标准的光功率计校准。
3、 不要用手直接接触PIN 管的管脚,以免静电使PIN 管烧毁。
4、 逐渐改变可变电阻阻值,电压表和检流计数值随之发生变化,注意电压表的数值不
要超过5V(实验仪器已经设定)。
5、 光跳线和法兰连接前,必须用酒精擦拭干净,并吹干,然后连接,不可擦拭后随意
放置,以免无人跳线端面。
光跳线取下后,一定要将光跳线端头盖好,以免跳线端
面受到污染。
6、跳线两端比较脆弱,在使用过程中,避免用力弯折、拉伸等。
7、光功率计、光谱仪均属于精密测试仪表,使用前请参阅相关使用说明。
实验报告要求
1、根据实验数据,在坐标系中作出光电二极管的反向偏压与暗电流曲线,即V-I曲线。
2、根据实验表格数据,计算出相应的光功率值,并在坐标系中作出光电二极管的P-I
特性曲线,并对曲线作出分析,求出二极管的响应度。
3、自行设计电路测量PIN的静态特性。
