下载文档原格式
水泥砂浆和聚合物砂浆的区别
1. 概述
水泥砂浆和聚合物砂浆是常见的建筑材料，用于砌筑和修补工作。
本文将介绍两者之间的区别，从材料成分、性能特点和适用领
域等方面进行比较。
2. 材料成分
- 水泥砂浆：主要由水泥、石灰和细砂组成。
- 聚合物砂浆：主要由聚合物树脂、颗粒状填料和胶凝剂组成。
3. 性能特点
- 水泥砂浆：具有较高的强度和耐久性，能够在潮湿环境下使用，适用于室内外建筑修补和砌筑。
- 聚合物砂浆：具有较好的柔韧性和粘结性，耐化学品侵蚀，
适用于防水、密封和装饰工程。
4. 施工方式
- 水泥砂浆：通常需要现场配制。
在使用前，将水泥、石灰和
细砂按比例混合，并添加适量的水，搅拌均匀后即可使用。
- 聚合物砂浆：通常现场配制，将聚合物树脂和颗粒状填料与
适量的胶凝剂混合，待成浆状后即可使用。
5. 使用领域
- 水泥砂浆：常用于室内外建筑的砌筑、修复和养护工作。
- 聚合物砂浆：常用于地下室、浴室、厨房等潮湿环境的防水、密封和装饰。
6. 对比分析
- 成本：水泥砂浆相对便宜，聚合物砂浆成本略高。
- 施工难易：水泥砂浆施工简单易行，而聚合物砂浆施工需要
一定技巧。
- 使用期限：水泥砂浆的耐久性较长，聚合物砂浆的使用期限
相对较短。
- 性能特点：两者在柔韧性、粘结性和抗化学品侵蚀等方面有
所不同，具体使用需根据工程要求选择。
7. 结论
水泥砂浆和聚合物砂浆在成分、性能特点和使用领域等方面存在明显的差异。
根据具体工程要求，选择合适的砂浆材料可以提高施工质量和效果。
丙烯酸酯共聚乳液（丙乳）是一种高分子聚合物的水分散体，与水泥、砂可形成聚合物水泥砂浆，具有优异的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐磨、耐老化等性能，是一种新型的、性能优异的修补和护面材料，适用于各类场合的防水、堵漏和修补处理。
■特点•防水效果好，与普通水泥砂浆相比，密实性显著提高，2天吸水率降低10倍，抗渗性提高1.5倍，抗氯离子渗透提高8倍以上；•机械性能好，聚合物水泥砂浆较普通水泥砂浆抗拉、抗折强度提高35％和50％，极限拉伸率提高1～3倍，弹性模量低，收缩小，抗裂性显著提高；•防渗漏年限长，经2160小时碳弧紫外线加速老化，性能同普通水泥砂浆；•抗蚀能力强，能耐2％硫酸，5％盐酸、硝酸，以及氨水、尿素、乙醇等化学介质腐蚀，有效的防止空气中酸性氧化物的腐蚀及海水中氯离子和盐类的侵蚀；•施工简便，可常温施工，常温固化，施工速度快；•无毒、无味、无环境污染，属绿色建材产品。
■适用范围可用于水工、港口工程、公路、桥梁、工业与民用建筑等混凝土建筑物的防腐抗渗、修复补强处理。
■使用方法1、基面处理：用钢丝刷清除混凝土表面的浮尘和杂物，并用水冲干净，保持基面潮湿但无浮水。
2、粘结面处理：按丙乳：水泥＝1：2配制净浆，在基面先用净浆打底，涂刷时要求薄而均匀，不漏涂不流淌，涂刷后15分钟左右即可进行抹面。
3、砂浆配制：按水泥：砂：丙乳：水＝1：（1～2）：（0.25～0.35）：适量的比例进行拌制。
拌制时先将普通硅酸盐水泥（32.5级以上）和干燥砂拌和均匀，然后加入乳液和水充分拌匀待用。
配制好的砂浆需在30～40分钟内用完。
4、施工操作：施工可采用机械喷涂或人工涂抹。
要求一次压实抹平，避免反复压抹，大面积铺筑时应分块间隔施工。
砂浆凝固后可再在表面涂刷一层净浆，以起保护作用。
5、养护：丙乳砂浆抹面收光后要及时养护，表面略干后即要喷雾养护或覆盖草袋潮湿养护7天，再自然养护21天，即可投入使用。
6、丙乳砂浆可用人工或立式搅拌机拌和，所有施工机具都应在使用后清洗干净。

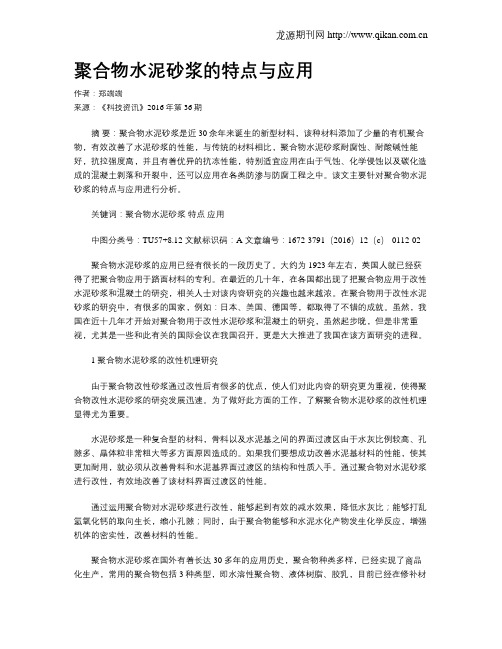

聚合物水泥砂浆的特点与应用作者：郑端端来源：《科技资讯》2016年第36期摘要：聚合物水泥砂浆是近30余年来诞生的新型材料，该种材料添加了少量的有机聚合物，有效改善了水泥砂浆的性能，与传统的材料相比，聚合物水泥砂浆耐腐蚀、耐酸碱性能好，抗拉强度高，并且有着优异的抗冻性能，特别适宜应用在由于气蚀、化学侵蚀以及碳化造成的混凝土剥落和开裂中，还可以应用在各类防渗与防腐工程之中。
该文主要针对聚合物水泥砂浆的特点与应用进行分析。
关键词：聚合物水泥砂浆特点应用中图分类号：TU57+8.12 文献标识码：A 文章编号：1672-3791（2016）12（c）-0112-02聚合物水泥砂浆的应用已经有很长的一段历史了。
大约为1923年左右，英国人就已经获得了把聚合物应用于路面材料的专利。
在最近的几十年，在各国都出现了把聚合物应用于改性水泥砂浆和混凝土的研究，相关人士对该内容研究的兴趣也越来越浓。
在聚合物用于改性水泥砂浆的研究中，有很多的国家，例如：日本、美国、德国等，都取得了不错的成就。
虽然，我国在近十几年才开始对聚合物用于改性水泥砂浆和混凝土的研究，虽然起步晚，但是非常重视，尤其是一些和此有关的国际会议在我国召开，更是大大推进了我国在该方面研究的进程。
1 聚合物水泥砂浆的改性机理研究由于聚合物改性砂浆通过改性后有很多的优点，使人们对此内容的研究更为重视，使得聚合物改性水泥砂浆的研究发展迅速。
为了做好此方面的工作，了解聚合物水泥砂浆的改性机理显得尤为重要。
水泥砂浆是一种复合型的材料，骨料以及水泥基之间的界面过渡区由于水灰比例较高、孔隙多、晶体粒非常粗大等多方面原因造成的。
如果我们要想成功改善水泥基材料的性能，使其更加耐用，就必须从改善骨料和水泥基界面过渡区的结构和性质入手。
通过聚合物对水泥砂浆进行改性，有效地改善了该材料界面过渡区的性能。
通过运用聚合物对水泥砂浆进行改性，能够起到有效的减水效果，降低水灰比；能够打乱氢氧化钙的取向生长，缩小孔隙；同时，由于聚合物能够和水泥水化产物发生化学反应，增强机体的密实性，改善材料的性能。

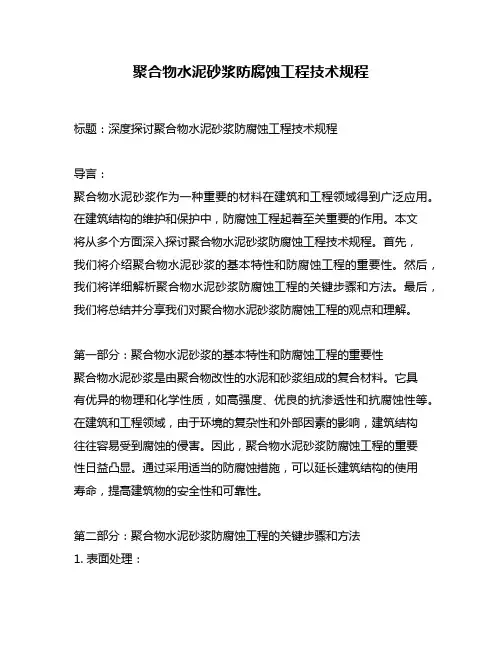

聚合物水泥砂浆防腐蚀工程技术规程标题：深度探讨聚合物水泥砂浆防腐蚀工程技术规程导言：聚合物水泥砂浆作为一种重要的材料在建筑和工程领域得到广泛应用。
在建筑结构的维护和保护中，防腐蚀工程起着至关重要的作用。
本文将从多个方面深入探讨聚合物水泥砂浆防腐蚀工程技术规程。
首先，我们将介绍聚合物水泥砂浆的基本特性和防腐蚀工程的重要性。
然后，我们将详细解析聚合物水泥砂浆防腐蚀工程的关键步骤和方法。
最后，我们将总结并分享我们对聚合物水泥砂浆防腐蚀工程的观点和理解。
第一部分：聚合物水泥砂浆的基本特性和防腐蚀工程的重要性聚合物水泥砂浆是由聚合物改性的水泥和砂浆组成的复合材料。
它具有优异的物理和化学性质，如高强度、优良的抗渗透性和抗腐蚀性等。
在建筑和工程领域，由于环境的复杂性和外部因素的影响，建筑结构往往容易受到腐蚀的侵害。
因此，聚合物水泥砂浆防腐蚀工程的重要性日益凸显。
通过采用适当的防腐蚀措施，可以延长建筑结构的使用寿命，提高建筑物的安全性和可靠性。
第二部分：聚合物水泥砂浆防腐蚀工程的关键步骤和方法1. 表面处理：聚合物水泥砂浆防腐蚀工程的第一步是对建筑结构表面进行适当的处理。
通过清洁、去除浮尘和旧涂层等工艺，可以确保聚合物水泥砂浆的粘结和附着力。
2. 防腐涂层的选择：选择合适的防腐涂层对于聚合物水泥砂浆防腐蚀工程至关重要。
根据具体的工程要求和施工环境，可以选择酸、碱、盐等性质不同的防腐涂层。
常见的防腐涂层有聚合物涂料、酚醛漆、环氧涂料等。
3. 施工技术要求：聚合物水泥砂浆防腐蚀工程的施工过程需要严格按照规程进行。
施工人员应具备相应的专业技能，并采取适当的工艺和方法，确保涂层的均匀性和可靠性。
4. 定期检测和维护：聚合物水泥砂浆防腐蚀工程完成后，定期的检测和维护工作至关重要。
通过定期检测聚合物涂层的粘结性、硬度和耐腐蚀性等性能，可以及时发现并修复潜在的问题，保证建筑结构的持久性和稳定性。
第三部分：对聚合物水泥砂浆防腐蚀工程的观点和理解聚合物水泥砂浆防腐蚀工程在现代建筑和工程领域扮演着不可或缺的角色。

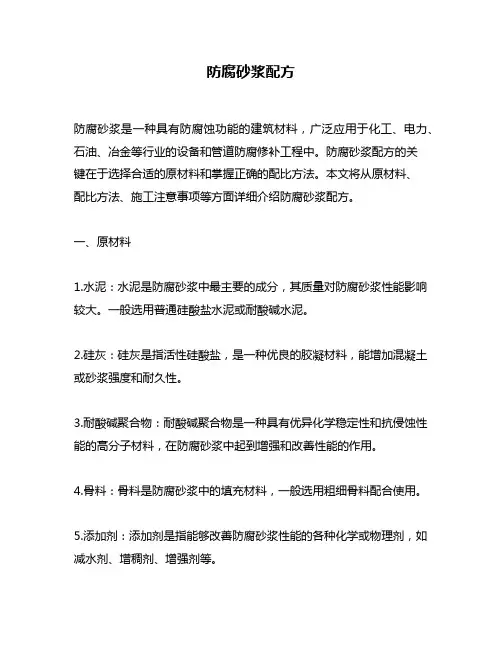

防腐砂浆配方防腐砂浆是一种具有防腐蚀功能的建筑材料，广泛应用于化工、电力、石油、冶金等行业的设备和管道防腐修补工程中。
防腐砂浆配方的关键在于选择合适的原材料和掌握正确的配比方法。
本文将从原材料、配比方法、施工注意事项等方面详细介绍防腐砂浆配方。
一、原材料1.水泥：水泥是防腐砂浆中最主要的成分，其质量对防腐砂浆性能影响较大。
一般选用普通硅酸盐水泥或耐酸碱水泥。
2.硅灰：硅灰是指活性硅酸盐，是一种优良的胶凝材料，能增加混凝土或砂浆强度和耐久性。
3.耐酸碱聚合物：耐酸碱聚合物是一种具有优异化学稳定性和抗侵蚀性能的高分子材料，在防腐砂浆中起到增强和改善性能的作用。
4.骨料：骨料是防腐砂浆中的填充材料，一般选用粗细骨料配合使用。
5.添加剂：添加剂是指能够改善防腐砂浆性能的各种化学或物理剂，如减水剂、增稠剂、增强剂等。
二、配比方法1.水泥和硅灰的配比：水泥和硅灰的配比应根据具体情况确定，一般按照1:1~2的比例进行配合。
2.水泥、硅灰和聚合物的配比：水泥、硅灰和聚合物的配比应根据具体情况确定，一般按照5:2:1的比例进行配合。
3.水泥、硅灰、聚合物和骨料的配比：水泥、硅灰、聚合物和骨料的配比应根据具体情况确定，一般按照5:2:1:10~15的比例进行配合。
4.添加剂的使用量：添加剂的使用量应根据具体情况确定，一般不超过总重量的5%。
三、施工注意事项1.搅拌均匀：在制备防腐砂浆时，应将各种原材料充分混合，搅拌均匀，确保配合物质量。
2.施工环境：防腐砂浆的施工环境应保持干燥、清洁，避免污染和水分影响。
3.施工温度：防腐砂浆的施工温度应在5℃以上，避免低温下凝结不完全或高温下过早硬化。
4.施工厚度：防腐砂浆的施工厚度一般不超过30mm，每层厚度不超过10mm。
5.维护时间：防腐砂浆施工后应进行养护，保持湿润状态至少7天以上。
总之，防腐砂浆是一种重要的建筑材料，在使用时需要注意原材料选择、配比方法和施工注意事项等方面。
聚合物砂浆衬里管道防腐蚀技术秦山核电站三期工程采用聚合物砂浆诲水管道的衬里，增加抗蚀能力，满足电站安全运行40年的要求。
上海金山石化总厂DNl800mm 海水钢质管道所采用的衬里材料是有机硅聚合物砂浆，经过近25年运行，如今仍完好如初。
而用普通水泥砂浆，仅用xx年就被腐蚀剥落，钢质管道被腐蚀穿孔。
海水中含有镁和钠的氯酸盐，与混疑土中钙和硅发生化学反应生成石膏析出，反应如下。
3CaOSiO2+6H203Ca(OH)2+3H2SiO3生成的Ca(OH)2即与海水中NaCl、MgC12进行置换反应，即Ca(OH)2+MgCl2Mg(OH)2+CaCl2Ca(OH)2+NaCl2NaOH+CaCl2随着CaCl2的溶析Mg(OH)2则生成化石结晶体膨胀，表面为松散的沉淀体，它会被流动的水冲刷掉，导致砂浆衬里的失效，钢质管道被腐蚀穿孔。
秦山核电站三期工程RSW和CCW冷却水取自于东海杭州湾的海水，海水的氯离子含量在5703～8703mg／L溶解氧在9．48mg／L左右，pH值7．1～8．3。
总含盐量高达1％，在含盐量中，含有硫酸盐1700mg／L左右，镁盐620mg／L，铵盐60mg／L左右，对普通水泥砂浆衬里具有较强的侵蚀作用。
在砂浆中加入聚合物能有效地防止Ca(OH)2的析出，阻止海水氯化物、硫酸盐的置换反应。
与此同时，加入少量有机硅能增加砂浆层的透气性和砂浆表面的抗水性，在管道中压力突然发生骤变时，能瞬间释放衬里和管壁之间的能量，从而防止衬里的崩裂。
这就是有机聚合物衬里耐腐蚀耐久的主要原因。
有机硅聚合物改性砂浆的成分与配比如下。
(1)有机硅聚合物改性砂浆的结构成分。
①硅酸盐水泥标号525#符合GBl75xx标准。
②砂粒级配DN610mm口径以上管体采用粒度按BS-534-29标准，其余按AWWA-C205标准。
③D504聚合物。
④粉煤灰采用超细优质(Ⅰ或Ⅱ)级粉煤灰。
⑤水溶性有机硅最适宜于硅酸盐建材防水、防腐。

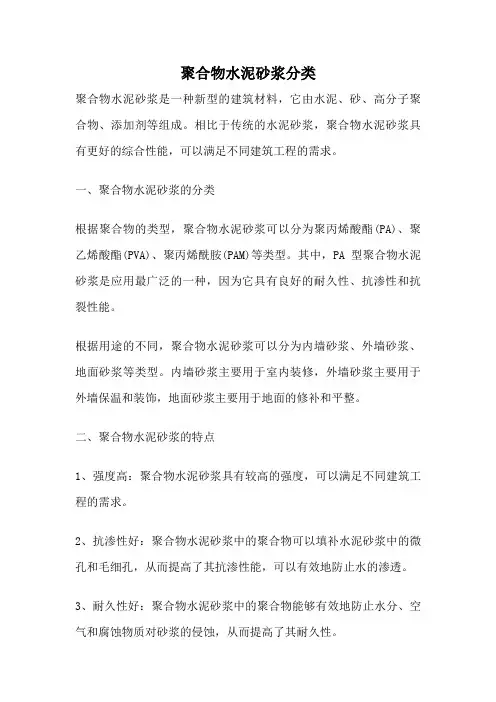

聚合物水泥砂浆分类聚合物水泥砂浆是一种新型的建筑材料，它由水泥、砂、高分子聚合物、添加剂等组成。
相比于传统的水泥砂浆，聚合物水泥砂浆具有更好的综合性能，可以满足不同建筑工程的需求。
一、聚合物水泥砂浆的分类根据聚合物的类型，聚合物水泥砂浆可以分为聚丙烯酸酯(PA)、聚乙烯酸酯(PVA)、聚丙烯酰胺(PAM)等类型。
其中，PA型聚合物水泥砂浆是应用最广泛的一种，因为它具有良好的耐久性、抗渗性和抗裂性能。
根据用途的不同，聚合物水泥砂浆可以分为内墙砂浆、外墙砂浆、地面砂浆等类型。
内墙砂浆主要用于室内装修，外墙砂浆主要用于外墙保温和装饰，地面砂浆主要用于地面的修补和平整。
二、聚合物水泥砂浆的特点1、强度高：聚合物水泥砂浆具有较高的强度，可以满足不同建筑工程的需求。
2、抗渗性好：聚合物水泥砂浆中的聚合物可以填补水泥砂浆中的微孔和毛细孔，从而提高了其抗渗性能，可以有效地防止水的渗透。
3、耐久性好：聚合物水泥砂浆中的聚合物能够有效地防止水分、空气和腐蚀物质对砂浆的侵蚀，从而提高了其耐久性。
4、施工性能好：聚合物水泥砂浆具有良好的可塑性和延展性，使得施工更加方便，能够满足不同建筑结构的施工要求。
三、聚合物水泥砂浆的应用1、内墙砂浆：聚合物水泥砂浆适用于内墙面的抹灰、贴瓷砖、贴壁纸等。
其优点是施工方便，表面平整，不易开裂。
2、外墙砂浆：聚合物水泥砂浆适用于外墙保温和装饰。
其优点是抗渗性好、耐久性强、施工方便，可以提高建筑物的保温性能和美观性。
3、地面砂浆：聚合物水泥砂浆适用于地面的修补和平整。
其优点是强度高、施工方便，可以提高地面的承重能力和平整度。
四、聚合物水泥砂浆的施工1、基层处理：在施工前，必须对基层进行处理，清除灰尘、油污等杂物，保证基层的平整度和干燥度。
2、拌合材料：将水泥、砂、聚合物和其他添加剂按照一定比例拌合均匀，可以采用手工拌合或机械搅拌。
3、施工：将拌好的聚合物水泥砂浆均匀涂抹在基层上，厚度不宜超过3mm，避免出现空鼓和裂缝。

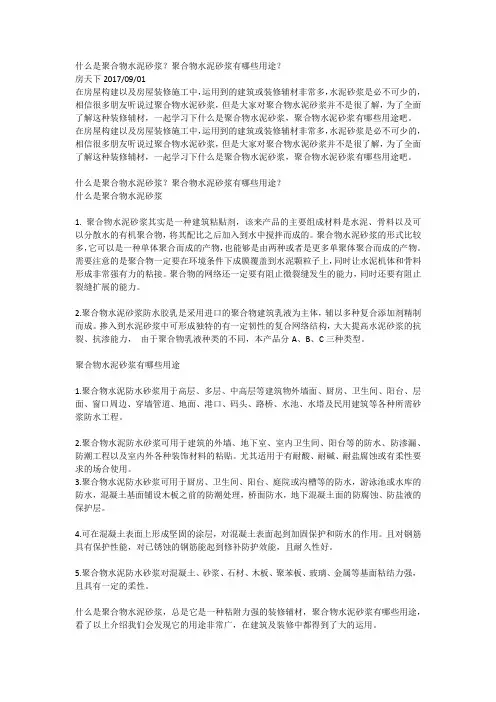

什么是聚合物水泥砂浆？聚合物水泥砂浆有哪些用途？房天下2017/09/01在房屋构建以及房屋装修施工中，运用到的建筑或装修辅材非常多，水泥砂浆是必不可少的，相信很多朋友听说过聚合物水泥砂浆，但是大家对聚合物水泥砂浆并不是很了解，为了全面了解这种装修辅材，一起学习下什么是聚合物水泥砂浆，聚合物水泥砂浆有哪些用途吧。
在房屋构建以及房屋装修施工中，运用到的建筑或装修辅材非常多，水泥砂浆是必不可少的，相信很多朋友听说过聚合物水泥砂浆，但是大家对聚合物水泥砂浆并不是很了解，为了全面了解这种装修辅材，一起学习下什么是聚合物水泥砂浆，聚合物水泥砂浆有哪些用途吧。
什么是聚合物水泥砂浆？聚合物水泥砂浆有哪些用途？什么是聚合物水泥砂浆1. 聚合物水泥砂浆其实是一种建筑粘贴剂，该来产品的主要组成材料是水泥、骨料以及可以分散水的有机聚合物，将其配比之后加入到水中搅拌而成的。
聚合物水泥砂浆的形式比较多，它可以是一种单体聚合而成的产物，也能够是由两种或者是更多单聚体聚合而成的产物。
需要注意的是聚合物一定要在环境条件下成膜覆盖到水泥颗粒子上，同时让水泥机体和骨料形成非常强有力的粘接。
聚合物的网络还一定要有阻止微裂缝发生的能力，同时还要有阻止裂缝扩展的能力。
2.聚合物水泥砂浆防水胶乳是采用进口的聚合物建筑乳液为主体，辅以多种复合添加剂精制而成。
掺入到水泥砂浆中可形成独特的有一定韧性的复合网络结构，大大提高水泥砂浆的抗裂、抗渗能力，由于聚合物乳液种类的不同，本产品分A、B、C三种类型。
聚合物水泥砂浆有哪些用途1.聚合物水泥防水砂浆用于高层、多层、中高层等建筑物外墙面、厨房、卫生间、阳台、层面、窗口周边、穿墙管道、地面、港口、码头、路桥、水池、水塔及民用建筑等各种所需砂浆防水工程。
2.聚合物水泥防水砂浆可用于建筑的外墙、地下室、室内卫生间、阳台等的防水、防渗漏、防潮工程以及室内外各种装饰材料的粘贴。
尤其适用于有耐酸、耐碱、耐盐腐蚀或有柔性要求的场合使用。
