下载文档原格式
我们收集了一些典型的工程质量事故案例。
这些案例涉及基本建设程序、工程地质勘察、工程设计、工程施工、材料供应以及质量检测等各方面。
现列举一部分，供大家参考学习。
砼麻面现象：砼表面局部缺浆粗糙，或有许多小凹坑，但无钢筋和石子外露。
原因分析：1、模板表面粗糙或清理不干净，粘有干硬水泥砂浆等杂物，拆模时砼表面被粘损。
2、钢模板脱模剂涂刷不均匀，拆模时砼表面粘结模板。
3、模板接缝拼装不严密，灌注砼时缝隙漏浆。
4、砼振捣不密实，砼中的气泡未排出，一部分气泡停留在模板表面。
预防措施：模板面清理干净，不得粘有干硬水泥砂浆等杂物。
木模板灌注砼前，用清水充分湿润，清洗干净，不留积水，使模板缝隙拼接严密，如有缝隙，填严，防止漏浆。
钢模板涂模剂要涂刷均匀，不得漏刷。
砼必须按操作规程分层均匀振捣密实，严防漏捣，每层砼均匀振捣至气泡排除为止。
处理方法：麻面主要影响砼外观，对于面积较大的部位修补。
即将麻面部位用清水刷洗，充分湿润后用水泥砂浆或1∶2水泥砂浆抹刷。
蜂窝现象：蜂窝是指混凝土表面无水泥浆形成有蜂窝状的窟窿，骨料间有空隙存在，露石子深度大于5mm，但小于保护层厚度的缺陷。
砼局部酥松，砂浆少石子多，石子之间出现空隙，形成蜂窝状的孔洞。
原因分析：1、砼配合比不合理，石、水泥材料计量错误，或加水量不准，造成砂浆少石子多。
2、砼搅拌时间短，没有拌合均匀，砼和易性差，振捣不密实。
3、未按操作规程灌注砼，下料不当，使石子集中，振不出水泥浆，造成砼离析。
4、砼一次下料过多，没有分段、分层灌注，振捣不实或下料与振捣配合不好，未振捣又下料。
5、模板孔隙未堵好，或模板支设不牢固，振捣砼时模板移位，造成严重漏浆。
预防措施：砼配料时严格控制配合比，经常检查，保证材料计量准确。
采用电子自动计量。
砼拌合均匀，颜色一致，其延续搅拌最短时间符合规定。
砼自由倾落高度一般不得超过2m。
如超过，要采取串筒、溜槽等措施下料。
砼的振捣分层捣固。
灌注层的厚度不得超过振动器作用部分长度的1.25倍。
工程质量问题处理典型案例范文工程质量问题处理典型案例范文近年来，随着建筑行业的蓬勃发展，工程质量问题日益凸显，给人们的生活带来了诸多隐患。
如何有效处理工程质量问题成为了当前亟待解决的重要议题。
本文将围绕工程质量问题处理典型案例展开深入探讨，并从多个角度进行详细分析，以期能为读者提供有价值的参考。
1.案例1：混凝土施工质量问题在某高层建筑工程中，发现了混凝土强度未达标的问题。
经过调查，发现施工现场存在以下问题：混凝土配合比不合理、施工人员操作不当、施工过程中没有进行充分的检查和监督等。
由于这些问题的存在，导致了混凝土的质量无法达到工程设计要求，从而带来了严重的安全隐患。
针对这一案例，我们可以看到，工程质量问题的根源主要源于施工过程中的管理不善和操作不规范。
我们应该从加强对施工人员的培训和管理、严格执行混凝土配合比要求、加强现场监督等方面着手，从而有效解决类似问题的发生。
2.案例2：焊接质量问题引发的安全隐患某桥梁工程在使用一段时间后，出现了焊接接头断裂的情况。
经过检测，发现断裂处的焊接质量存在明显问题，主要是焊接工艺不达标和材料选用不当。
由于焊接接头质量问题，导致了桥梁的安全性受到了威胁。
针对这一案例，我们可以看到，焊接质量问题的发生主要源于工艺和材料方面的缺陷。
我们需要从加强对焊接工艺的规范化管理、严格执行焊接工艺标准、强化对焊接材料的质量监管等方面入手，有效避免类似安全隐患的再次发生。
3.案例3：建筑材料质量问题引发的质量事故某住宅小区在使用一段时间后，出现了外墙开裂、渗水等质量问题。
经过调查，发现问题主要源于建筑材料的质量不达标。
材料生产商在生产过程中存在违规操作，导致了材料质量无法保障，从而引发了质量事故。
针对这一案例，我们可以看到，建筑材料质量问题的发生主要源于生产环节的违规行为。
我们需要加强对建筑材料生产企业的监管力度，严格执行建筑材料质量标准，确保建筑材料的质量达标，从而有效避免类似的质量事故再次发生。
第1篇一、案件背景随着我国经济的快速发展，城市化进程不断加快，建筑行业得到了空前的发展。
然而，由于市场竞争激烈，部分施工单位在追求经济效益的同时，忽视了工程质量，导致混凝土质量问题频发。
本案中，原告李某因所购住宅存在严重混凝土质量问题，与开发商及施工单位发生纠纷，最终诉至法院。
二、案情简介2018年，原告李某在被告某房地产开发公司开发的住宅小区购买了一套商品房。
在入住后发现，住宅楼体出现裂缝、墙面剥落等现象，怀疑是混凝土质量问题。
经鉴定，房屋主体结构存在安全隐患，需进行加固处理。
原告多次与被告协商，要求赔偿损失，但被告拒绝赔偿。
无奈之下，原告将被告及施工单位诉至法院，请求判令被告赔偿其损失。
三、争议焦点1. 被告是否应当承担赔偿责任？2. 被告赔偿数额如何确定？四、法院审理1. 被告是否应当承担赔偿责任？法院经审理认为，被告作为房地产开发公司，负有对房屋质量进行监管的义务。
本案中，原告购买的房屋存在严重混凝土质量问题，且经鉴定存在安全隐患，被告未能在规定期限内修复，已构成违约。
根据《中华人民共和国合同法》第一百零七条的规定，被告应当承担违约责任，对原告的损失进行赔偿。
2. 被告赔偿数额如何确定？法院认为，原告的损失包括以下几部分：（1）房屋加固费用：根据鉴定机构出具的鉴定报告，原告房屋加固费用为人民币10万元。
（2）房屋贬值损失：由于房屋存在严重质量问题，其价值已大幅降低。
根据相关证据，原告房屋贬值损失为人民币5万元。
（3）原告因房屋质量问题遭受的精神损害抚慰金：根据《中华人民共和国侵权责任法》第十六条的规定，原告因房屋质量问题遭受的精神损害抚慰金为人民币2万元。
综上所述，被告应赔偿原告经济损失共计17万元。
五、判决结果法院判决被告某房地产开发公司及施工单位赔偿原告李某经济损失共计17万元，并承担本案诉讼费用。
六、案例分析本案中，混凝土质量问题给原告李某的生活带来了严重影响，同时也暴露出我国建筑行业在质量管理方面存在的问题。
典型案例分析――桩基工程施工质量通病建筑桩基工程施工工序多，工艺要求高，影响桩基质量的因素较多，所以要做好在桩基施工中对质量问题及隐患的分析与处理。
典型案例分析 1 湖北武汉市桥苑村住宅楼桩基整体失稳爆破撤除案例造成这次事故的缘由是桩基整体失稳，失稳的缘由是大量工程桩偏斜，偏斜的缘由是多种因素综合影响的结果。
首先，是桩基选型不当，该楼的地基是经过工程勘察的，在勘察报告中建议选用大口径钻孔灌注桩，桩尖持力层可选用埋深40m 的砂卵石层。
但为了节约投资，又改选用夯扩桩，而这种桩简洁产生偏位。
其次，是基坑支护方案不合理。
为了节约投资，建设单位自行打算在基坑南侧和东南段打5 排粉喷桩，在基坑西端打2 排粉喷桩，其余坑边承受放坡处理，致使基坑未形成完全封闭。
这样基坑开挖后，边坡发生滑移，消灭险情，专家们分析认为该支护方案存在严峻缺陷，导致大量工程桩倾斜，这是桩基整体失稳的重要缘由。
2 长春市二、三小区五号仓库倒塌案例倒塌的缘由一是这个工程的设计是由没有资质的设计单位和人员设计的，没有勘察就设计，将三个砖柱根底置于杂填土上，根底设计安全度严峻缺乏；二是施工质量低劣，独立毛石根底承受包心砌筑，砌筑砂浆又明显受冻，根底砌体强度过低，无法承受上部荷载，砖柱将毛石根底压坏，甚至插入根底内。
这是一起无证设计和施工质量低劣造成的重大事故。
案例分析常见质量问题产生缘由分析及处理方法01 常见问题打〔压〕桩工程常见质量问题有：单桩承载力低于设计值，桩倾斜过大、断桩、桩接头断离、桩位偏差过大等五大类。
02 产生缘由1、单桩承载力低于设计要求桩沉人深度缺乏桩端未进入设计规定的持力层，但桩深已达设计值最终贯人度过大其他，诸如桩倾斜过大、断裂等缘由导致单桩承载力下降勘察报告所供给的地层剖面、地基承载力等有关数据与实际状况不符 2、桩倾斜过大预制桩质量差，其中桩顶面倾斜和桩尖位置不正或变形，最易造成桩倾斜桩机安装不正，桩架与地面不垂直桩锤、桩帽、桩身的中心线不重合，产生锤击偏心桩端遇石子或坚硬的障碍物桩距过小，打桩挨次不当而产生猛烈的挤土效应基坑土方开挖不当 3、消灭断桩桩堆放、起吊、运输的支点或吊点位置不当沉桩过程中，桩身弯曲过大而断裂。
混凝土质量问题十四大案例例1 某工程对原有建筑进行接建从8层开始。
工程部位为剪力墙，C40混凝土。
拆模后发现墙面出现竖向裂缝，裂缝很有规律，每隔1.5m～1.8m一条竖向裂缝，裂缝两头尖，中间宽，最宽处约0.2mm ～0.3mm。
个别裂缝为贯通裂缝。
混凝土强度均可达到C45 左右。
处理：请省检测中心予以检测并出具修补方案。
原因分析：1. 混凝土配合比水泥用量偏大，混凝土自收缩产生拉裂。
2. 设计箍筋少、间距大。
3. 混凝土养护不到位。
防止措施：1. 混凝土配合比应在满足强度的前提下尽量减少水泥用量。
2. 建议设计增加箍筋用量，缩小箍筋间距。
3. 加强养护，当强度达到1N/mm2时，可使模板脱离混凝土，再将模板合上继续养护到最后拆模，这样可以加强混凝土的湿养护，防止干缩引起裂缝加大。
例2 施工单位验收混凝土试件制作及养护不按国家有关标准规范执行。
某工程从夏季开始施工，混凝土强度一直稳定合格。
而进入秋冬季施工以来，混凝土强度却出现偏低现象。
甚至有的试件不合格，采用非破损检测工程部位混凝土，强度却合格。
处理：搅拌站和施工单位技术人员共同分析原因，找出症结。
发现工地试验员做完混凝土试件后，对试件并没有进行“标准养护”而是将试件散落在工地上。
原因分析：1. 工地试验员没有经过上岗培训，对混凝土的试件制作养护缺乏应有的知识，不了解国家有关标准规范，对“标准养护”缺乏应有的认识。
2. 夏季施工气温偏高，混凝土试件在自然养护条件下气温高，强度也高，秋冬季气温偏低，混凝土试件强度也随之偏低。
防止措施：对工地施工单位的试验员应进行必要的培训和学习，对预拌混凝土的取样制作养护应执行国家有关的标准和规范。
例3 混凝土试件制作不合格某工程混凝土试件强度出现忽高忽低问题，混凝土试件离差太大，混凝土强度评定判为不合格，而在同一时间，同样部位，同一配合比的其他工地的混凝土却全部评定为合格，且混凝土离差小。
处理：搅拌站和施工单位技术人员进行联系，共同分析。

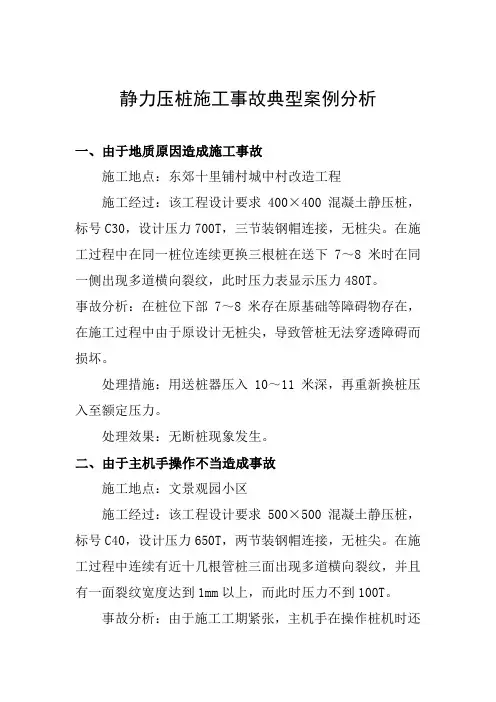

静力压桩施工事故典型案例分析一、由于地质原因造成施工事故施工地点：东郊十里铺村城中村改造工程施工经过：该工程设计要求400×400混凝土静压桩，标号C30，设计压力700T，三节装钢帽连接，无桩尖。
在施工过程中在同一桩位连续更换三根桩在送下7～8米时在同一侧出现多道横向裂纹，此时压力表显示压力480T。
事故分析：在桩位下部7～8米存在原基础等障碍物存在，在施工过程中由于原设计无桩尖，导致管桩无法穿透障碍而损坏。
处理措施：用送桩器压入10～11米深，再重新换桩压入至额定压力。
处理效果：无断桩现象发生。
二、由于主机手操作不当造成事故施工地点：文景观园小区施工经过：该工程设计要求500×500混凝土静压桩，标号C40，设计压力650T，两节装钢帽连接，无桩尖。
在施工过程中连续有近十几根管桩三面出现多道横向裂纹，并且有一面裂纹宽度达到1mm以上，而此时压力不到100T。
事故分析：由于施工工期紧张，主机手在操作桩机时还没有等到桩机调平便示意吊机送桩，导致桩机未处于水平状态，在管桩进入土层后偏移逐渐加大，进而导致摩擦力剧烈增加，直观表现在无法平稳进桩，桩机抖动严重，主机手为了平稳桩机，试图调整长短船的位置而二次调整桩机，造成管桩中部受力过大而出现裂纹。
处理措施：平稳心态，精心施工，对已经断裂的管桩以1:2的比例重新补桩。
处理效果：无断桩现象发生。
三、由于吊机失误造成事故施工地点：银池品质天下小区施工经过：该工程设计要求500×500混凝土静压桩，标号C40，设计压力800T，三节装钢帽连接，无桩尖。
部分管桩在压力达到300T时爆桩。
事故分析：由于吨位较大，为了保证桩机达到正常压力，在施工中加装了0.8×1×0.6的方钢配重若干，导致在吊装过程难度较大，加之运送到工地的管桩出炉未达到48小时，温度较高，还未达到最佳凝固状态，吊机在操作时经验不足，仅凭感觉送桩，导致管桩起吊后多次碰撞配重，造成裂纹，以至于还未达到设计压力便已爆桩。
一.典型试题解析例1-1 材料的密度、表观密度、堆积密度有何区别？材料含水后的影响？答：三者均表示材料单位体积的质量。
但测定方法不同，计算时采用的体积不同。
密度：采用材料的绝对密实体积；表观密度：采用材料的表观体积（实体体积+闭口孔隙体积）；堆积密度：采用材料的堆积体积（材料总体积+颗粒间空隙体积）。
含水对密度、表观密度无影响，因密度、表观密度均指绝对干燥状态下的物理常数。
对堆积密度的影响则较为复杂，一般含水后堆积密度增大。
【评注】本题目主要考查密度、表现密度、堆积密度的基本概念。
相同点在于三者都是表示材料单位体积的质量，不同点在于计算时三者的体积概念不同。
材料密实体积——绝于状态，绝对密实，不含任何孔隙。
材料表观体积——自然状态，含闭口孔隙，不含开口孔隙。
材料堆积体积——绝干或含水状态，自然堆积状态，含颗粒间空隙。
例1-2 某石材在气干、绝干、水饱和情况下测得的抗压强度分别为174，178，165mpa，求该石材的软化系数，并判断该石材可否用于水下工程。
答：该石材的软化系数为kr=fb/fg=165/178=0.93∵该石材的软化系数为0.93＞0.85，为耐水石材，∴可用于水下工程。
【评注】考点为软化系数的概念及耐水标准，还应区别气干和绝干状态。
软化系数为材料吸水饱和状态下的抗压强度与材料在绝对干燥状态下的抗压强度之比。
筛孔尺寸（mm）例1-1 材料的密度、表观密度、堆积密度有何区别？材料含水后的影响？答：三者均表示材料单位体积的质量。
但测定方法不同，计算时采用的体积不同。
密度：采用材料的绝对密实体积；表观密度：采用材料的表观体积（实体体积+闭口孔隙体积）；堆积密度：采用材料的堆积体积（材料总体积+颗粒间空隙体积）。
含水对密度、表观密度无影响，因密度、表观密度均指绝对干燥状态下的物理常数。
对堆积密度的影响则较为复杂，一般含水后堆积密度增大。
【评注】本题目主要考查密度、表现密度、堆积密度的基本概念。
相同点在于三者都是表示材料单位体积的质量，不同点在于计算时三者的体积概念不同。
材料密实体积——绝于状态，绝对密实，不含任何孔隙。
材料表观体积——自然状态，含闭口孔隙，不含开口孔隙。
材料堆积体积——绝干或含水状态，自然堆积状态，含颗粒间空隙。
例1-2 某石材在气干、绝干、水饱和情况下测得的抗压强度分别为174，178，165mpa，求该石材的软化系数，并判断该石材可否用于水下工程。
答：该石材的软化系数为kr=fb/fg=165/178=0.93∵该石材的软化系数为0.93＞0.85，为耐水石材，∴可用于水下工程。
【评注】考点为软化系数的概念及耐水标准，还应区别气干和绝干状态。
软化系数为材料吸水饱和状态下的抗压强度与材料在绝对干燥状态下的抗压强度之比。
例2-1 为什么说屈服点、抗拉强度和伸长率是建筑工程用钢的重要性能指标？答：屈服点σs——表示钢材在正常工作时承受应力不超过该值，是结构设计时取值的依据。
屈服点与抗拉强度的比值σs/σb 称为屈强比，反映钢材的利用率和使用中的安全可靠程度。
伸长率δ——表示钢材的塑性变形能力。
钢材在使用中，为避免正常受力时在缺陷处产生应力集中发生脆断，要求其塑性良好，即具有一定的伸长率，可以使缺陷处应力超过σs时，随着发生塑性变形使应力重新分布，以避免结构物的破坏。
【评注】考点为三项性能指标的工程意义。
注意：钢材常温下施工基本都需要加工成一定形状，则要求钢材具有一定塑性(伸长率)。
但伸长率不能过大，否则会使钢材在使用中发生超过允许的变形值的后果。
例2-2 何谓钢的冷加工强化及时效处理？冷拉并时效处理后的钢筋性能有何变化？答：冷加工强化是指在常温下将钢材进行机械加工，使其产生塑性变形，以提高其屈服强度的过程。
机械加工方法主要是对钢筋进行冷拉和冷拔。
冷轧主要在钢厂进行。
时效处理是将经过冷加工的钢材，在常温下存放15～20d（自然时效），或者加热到100～200℃，并保持在2h以内（人工时效），这个过程称为时效处理。
冷拉并时效处理后的钢筋，屈服点可提高20%～25%, 抗拉强度也有所提高，塑性和韧性降低较大，弹性模量基本恢复。
【评注】在建筑工地和混凝土预制厂，经常对比使用要求的强度偏低和塑性偏大的钢筋或低碳盘条钢筋进行冷拉或冷拔并时效处理，以提高屈服强度和利用率，节省钢材。
同时还兼有调直、除锈的作用。
这种加工所用机械比较简单，容易操作，效果明显，所以建筑工程中常采用。
例3-1 现有一批砂样欲配制水泥混凝土，经筛分试验结果列于下表，试计算：筛孔尺寸（mm） 5 2.5 1.25 0.63 0.315 0.16 筛底存留量（g） 20 25 85 115 130 100 25分计筛余ai （%） 4 5 17 23 26 20 5累积筛余ai （%） 4 9 26 49 75 95 100通过率pi （%） 96 91 74 51 25 5 0级配范围要求（%） 90～100 75～100 50～90 30～59 8～30 0～10 —(1) 计算级配的三个参数？(1) 计算砂的细度模数？(3) 评定该砂的工程适应性？解：(1) 级配的三个参数见上表。
(2) 砂的细度模数属于中砂。
(3) 该砂符合配制混凝土的级配要求，可以用于配制混凝土。
【评注】根据细度模数，该砂属中砂。
在级配区内画出该砂的筛分曲线。
该曲线落在ⅱ区 (mx=2.3～3.0)内，说明该砂为中砂；mx=3.1～3.7为粗砂，mx=1.6～2.2为细砂。
例3-2 富勒理论和泰波理论在研究矿质混合料的级配方面有何不同的观点？答：富勒理论的观点：矿质混合料按照一定的比例搭配，级配曲线越接近抛物线其密实度越大，为抛物线时，具有最大的密实度。
最大密度曲线公式为：p=100(d/d)0.5。
泰波理论的观点：矿质混合料组配的级配曲线应在一定的范围内波动，将泰波理论公式改成了n次幂的形式：p=100(d/d)n。
【评注】泰波理论是对富勒理论的扩展，对矿质混合料配合比的设计具有重要的指导意义。
n的适宜范围为0.3～0.7。
例4-1 某住宅楼的内墙使用石灰砂浆抹面，数月后墙面上出现了许多不规则的网状裂纹，同时在个别部位还发现了部分凸出的放射状裂纹，试分析原因。
答：引发石灰砂浆墙面出现不规则网状裂纹的原因很多，但最主要的原因在于石灰在硬化过程中，水的大量蒸发而引起体积收缩的结果。
墙面上个别部位出现凸出的放射状裂纹的原因，在于配制石灰砂浆时所用的石灰中混入了过火石灰。
因其在消解、陈伏阶段未完全熟化，导致在砂浆硬化后，过火石灰吸收空气中的水蒸气继续熟化，造成体积膨胀的结果。
【评注】过火石灰的陈伏非常必要，由于过火石灰表面常被粘土杂质融化形成的玻璃釉状物包覆，熟化很慢。
若未经充分陈伏，当石灰已经硬化后，过火石灰才开始熟化，并产生体积膨胀，极易引起鼓包隆起和开裂。
例4-2 石灰不耐水，但为什么配制的石灰土或三合土却可以用于基础的垫层、道路的基层等潮湿部位？答：原因1.石灰土或三合土是由消石灰粉和粘土等按比例配制而成，加适量的水充分拌合后，经碾压或夯实，在潮湿环境中石灰与粘土表面的活性氧化硅或氧化铝反应，生成具有水硬性的水化硅酸钙或水化铝酸钙，所以石灰土或三合土的强度和耐水性会随使用时间的延长而逐渐提高，适于在潮湿环境中使用。
原因2.由于石灰的可塑性好，与粘土等拌合后经压实或夯实，使其密实度大大提高，降低了孔隙率，水的侵入大为减少。
因此，灰土或三合土可以用于基础的垫层、道路的基层等潮湿部位。
【评注】粘士表面存在少量的的活性氧化硅和氧化铝，可与消石灰ca(oh)2反应，生成水硬性物质。
例4-3 现有甲、乙两厂生产的硅酸盐水泥熟料，其矿物成分如下表，试估计和比较这两厂所生产的硅酸盐水泥的性能有何差异？生产厂熟料矿物成分(%)c3s c2s c3a c4af甲 56 17 12 15乙 42 35 7 l6答：由上表可知甲厂硅酸盐水泥熟料配制的硅酸盐水泥的强度发展速度、水化热、28d 时的强度均高于由乙厂的硅酸盐水泥，但耐腐蚀性则低于由乙厂的硅酸盐水泥。
【评注】考点为硅酸盐水泥的特性。
甲厂硅酸盐水泥熟料中的c3s、c3a 含量均高于乙厂硅酸盐水泥熟料，而乙厂硅酸盐水泥熟料中c2s含量高于甲厂硅酸盐水泥熟料。
熟料矿物成分含量不同是造成上述差异的主要原因。
例4-4 何谓水泥的体积安定性？引起水泥体积安定性不良的原因是什么？安定性不良的水泥应如何处理？答：水泥的体积安定是指水泥浆体硬化后体积变化的均匀性。
即水泥硬化浆体能保持一定的形状，具有不开裂、不变形、不溃散的性质。
导致水泥安定不良的主要原因是：1.熟料中含有过多的游离氧化钙和游离氧化镁。
这是一种最为常见，影响也最严重的因素。
熟料中所含游离氧化钙或氧化镁都经过过烧，结构致密，水化很慢。
加之被熟料中其他成分所包裹，使其在水泥已经硬化后才进行熟化，生成六方板状的ca(oh)2晶体，使体积膨胀97%以上，从而导致不均匀体积膨胀，使水泥石开裂。
2.掺入石膏过多。
当石膏掺量过多时，在水泥硬化后，残余石膏与水化铝酸钙继续反应生成钙矾石，体积增大约1.5倍，也导致水泥石开裂。
体积安定性不良的水泥，会发生膨胀性裂纹使水泥制品或混凝土开裂，造成结构破坏。
因此体积安定性不良的水泥，应判为废品，不得在工程中使用。
【评注】水泥体积安定性主要采用用雷氏法检验。
试件沸煮前后雷式夹两针尖之间距离增加值的平均值不大于5.omm时，评定水泥安定性合格。
沸煮法仅能检验游离氧化钙的危害，对游离氧化镁和过量石膏往往不进行检验，而由生产厂控制含量，并低于标准规定的数量。
例5-1 混凝土中，骨料级配良好的标准是什么？答：骨料级配是指骨料中不同粒径颗粒的组配情况。
骨料级配良好的标准是骨料的空隙率和总表面积均较小。
使用良好级配的骨料，不仅所需水泥浆量较少，经济性好，而且还可提高混凝土的和易性、密实度和强度。
【评注】石子的空隙是由砂浆所填充的，砂子的空隙是由水泥浆所填充的。
砂子的空隙率愈小，则填充的水泥浆量越少，达到同样和易性的混凝土混合料所需水泥量较少，因此可以节约水泥。
砂粒的表面是由水泥浆所包裹的。
在空隙率相同的条件下，砂粒的比表面积愈小，则所需包裹的水泥浆也就愈少，达到同样和易性的混凝土混合料的水泥用量较少。
由此可见，骨料级配良好的标准应当是空隙率小，同时比表面积也较小。
例5-2 为什么不宜用高强度等级水泥配制低强度等级的混凝土？也不宜用低强度等级水泥配制高强度等级的混凝土？答：采用高强度等级水泥配制低强度等级混凝土时，只需少量的水泥或较大的水灰比就可满足强度要求，但却满足不了施工要求的良好的和易性，使施工困难，并且硬化后的耐久性较差。
因而不宜用高强度等级水泥配制低强度等级的混凝土。
用低强度等级水泥配制高强度等级的混凝土时，一是很难达到要求的强度，二是需采用很小的水灰比或者水泥用量很大，因而硬化后混凝土的干缩变形和徐变变形大，对混凝土结构不利，易于干裂。
