洗涤塔操作说明摘要：本文档旨在为用户提供关于洗涤塔的详细操作说明，包括塔的基本结构、操作流程以及常见问题解决方法等。
通过阅读本文档，用户将能够熟悉洗涤塔的操作步骤，正确使用洗涤塔，并能够解决一些常见的问题。
一、简介洗涤塔是一种常用于工业制造过程中的设备，主要用于去除废气中的污染物。
它是通过物理或化学方法将废气中的有害物质吸附或溶解，从而达到净化废气的目的。
本文档将介绍洗涤塔的基本结构和操作步骤，以帮助用户正确操作洗涤塔。
二、洗涤塔的基本结构1. 塔体：洗涤塔的主体部分，通常由不锈钢或玻璃钢等材料制成，具有较高的耐腐蚀性和耐高温性。
2. 塔底：连接到塔体底部的部分，用于收集和排放处理后的废液，同时也方便对塔进行清理和维护。
3. 塔板：塔内的水平分隔层，用于增加洗涤效果，通常采用金属或陶瓷材料制成。
4. 喷淋系统：用于向塔内喷洒洗涤液的系统，可以通过调节喷淋量和喷淋位置来控制洗涤效果。
5. 出口管道：用于排放处理后的废气的管道，需要与其他处理设备或烟囱相连接。
三、洗涤塔的操作流程1. 准备工作：确保洗涤塔和相关设备处于正常工作状态，检查喷淋系统和管道是否完好无损。
2. 打开进气阀门：根据实际情况，适当调节进气阀门的开启程度，以控制废气的进入速度。
3. 调节喷淋系统：根据废气的种类和浓度，调整喷淋系统的喷淋量和喷淋位置，确保充分接触和混合。
4. 监控操作：定期检查洗涤塔的运行情况，包括监测进气温度、压力和流量等参数，同时注意废气的处理效果。
5. 定期维护：定期清洗塔板和喷淋系统，以保证洗涤效果。
注意维护人员的安全，避免化学品溅入眼睛或皮肤。
四、常见问题及解决方法1. 塔内积液过高：可能是喷淋系统出现问题，需要检修并调整喷淋量；同时检查排放管道是否堵塞。
2. 洗涤效果不佳：可能是喷淋位置不正确，需要调整喷淋头的位置；或者洗涤液的浓度不够，需要增加洗涤剂的使用量。
3. 废气逸出：检查塔体是否密封良好，可以通过检查连接处的密封圈或密封胶条是否老化或损坏来解决问题。
INSTALLATION INSTRUCTION OF TRAYS内件安装说明2006年5月16日安装前的准备总述塔盘的所有部件安装时都应与图纸保持一致，并符合表1。
在着手安装前，应仔细做到以下几点：看图，确认所有的标识、材质、数量及安装的位置、方位及方法。
确认交货的部件数目与“Packing List”一致。
如有缺少、损坏或其他问题，应通知宏朗石化设备制造有限公司并在安装前将问题解决。
用于安装塔盘的图和文档应包含以下部分：安装图应提供大体的安装信息，诸如塔盘板命名、安装注意事项、垫圈位置、总的布局、螺栓安装等。
应提供每张图的所用的材料清单。
应列出每个包装箱的所有部件。
零部件的存放与搬运小的部件诸如螺栓、螺母、垫圈、卡子、密封盘之类的应存放好，以便需要时能立刻找到。
表1列出了每种材料的标记以免混淆。
大的部件诸如塔盘板、降液板等应从包装箱中取出，并逐件仔细堆放在将要装配的塔周围。
在安装过程中，所有的小部件都应用合适的容器存放搬运。
部件在装配如塔内前应做清洁工作，不能有灰尘、沙粒、粘稠物等。
紧螺栓除了软质材料（例如铝）（见表1）其他的螺栓在上紧时的力矩应为1.4至2.0 kg.m（螺栓规格为M10或3/8”）安装塔盘安装应从塔底向塔顶进行。
各塔盘的依次安装主梁（如果有使用）——主梁应与支撑圈保持齐平。
降液管——根据底隙来安装下降液管，然后先暂时上紧连接板上的卡子。
降液管梁（上降液管）——检查过尺寸后，安装上降液管使出口堰两断正好防在支撑圈上表面上。
将出口堰上的连接件螺栓紧固到连接板上将上降液管上的螺栓紧固到连接板上确认降液管底隙是否正确，将连接上下降液管的螺栓上紧将下降液管上的卡子的螺栓紧固到连接板上塔盘板在安装前，塔盘支撑圈应做清洁工作，不能有灰尘、沙粒等首先，应先预组装塔盘，并暂时先上紧与支撑圈、降液管、邻近塔盘的相连的卡子等核对过螺栓上紧度，检查过布局、尺寸、水平度后，将塔盘上除通道板以外的螺栓上紧。
序言GA3型系列喷淋清洗塔拥有多种型号，是应用于各样臭气净化场合的理想办理设施。
特别合用于狂风量，气流含臭气浓度高的环境中。
设施尺寸能够依据用户自己选择。
拥有技术成熟，设计灵巧，安装简易。
易于控制的特色。
此设施投资小，运转花费低，喷淋液选择灵巧，完整知足各样场合除臭要求。
依据现场状况可设计成卧式或立式。
设施构成GA3型喷淋清洗塔主要由塔体、填料层、填料支架、雾化喷淋系统、气水分别系统、药液储藏投加系统等单元构成。
1、塔体1）塔体内表面采纳碳钢构成。
2）塔体表面面颜色有多种可供用户选择。
3）塔体能够按订货要求分段制作，在现场进行组装。
4）塔体可依据现场要求进行设计。
2、填料：多面球填料。
3、填料支架：支撑填料。
雾化喷淋系统由耐腐化的喷嘴、PVC管道、循环水泵和循环水池等构成。
5气水分别系统：由PVC网多层叠加构成。
药液储藏投加系统：由配药箱和配套输送泵等构成。
原理塔内填料层作为气液两相间接触构件的传质设施；填料塔底部装有填料支承板，填料以乱堆方式搁置在支承板上。
气体从塔底（或一侧）送入，经气体散布装置散布后，与液体呈逆流（或截流）连续经过填料层的缝隙，在填料表面上，气液两相亲密接触进行传质，待办理气体经传质作用进入循环液体中与循环液体中药剂进行化学反响，生成易溶解难挥发的盐类物质，负气体得到净化。
验收1）货到现场工地后应盘点设施数目，检查箱体能否有破坏，表面防锈漆能否有刮花。
2）查对箱体尺寸、型号规格、材质等能否切合要求。
安装调试1）为保证设施长久高效率运转，该设施不宜安装在油烟、粉尘含量高的场所。
2）循环水箱中的循环液稀释剂应采纳自来水。
3）在运输、卸货、吊装时请保证设施的水平性。
在吊装以前请检查吊索的均衡性，禁止设施翻倒、野蛮操作。
4）安装地点混凝土地面应平坦，设施就位后无摇摆，并检查水平切合设施安装要求，且安装地点应切合设计要求。
5）安装前检查喷淋系统管道及喷嘴能否有破坏，填料间隔能否完满。
洗涤塔跟填料塔操作流程一、洗涤塔操作流程。
洗涤塔呀，就像是一个勤劳的小卫士，在化工等好多领域都发挥着大作用呢。
1. 开机前的准备。
咱得先去检查一下洗涤塔的各个部件是不是都完好无损。
就像你出门前要检查自己东西带齐没一样。
看看塔体有没有裂缝呀，那些连接的管道有没有松松垮垮的情况。
还有啊，各种阀门得看看是不是能正常开关，这就好比门的把手得能灵活转动，不然怎么进出呢。
然后就是要检查一下液位计，这液位计就像是洗涤塔的小眼睛，能告诉咱们里面液体的多少。
要是液位计坏了，那就像人闭着眼睛干活，肯定不行啦。
另外，像泵这些动力设备也得检查检查，看看有没有杂音，能不能正常工作，这可是让洗涤塔运行起来的关键呢。
2. 注入液体。
准备工作做好了，就可以往洗涤塔里注入液体啦。
这液体就像是洗涤塔的魔法药水。
在注入的时候呀，得慢慢注入，不能太着急。
你想啊，如果一下子倒进去太多，就像你喝水喝太急会呛着一样，可能会让洗涤塔里面发生一些不好的情况呢。
而且要注意注入的量，要达到合适的液位，这个液位就像一个标准线，高了低了都可能影响洗涤塔的工作效果。
3. 开启风机。
液体注入好了，就轮到风机登场啦。
风机一转起来，就像是给洗涤塔吹了一口气，让里面的空气流动起来。
在开启风机的时候呢，要注意观察风机的运行状态。
听听声音是不是正常，如果声音听起来像是在“痛苦地呻吟”，那肯定是哪里出问题了。
还要看看风机的转速是不是稳定，就像人走路步伐要稳一样，风机转速稳了，才能让空气均匀地在洗涤塔里流动。
4. 运行中的检查。
在洗涤塔运行的过程中呀，咱们可不能就当甩手掌柜了。
要时不时去看看它。
看看液体有没有正常地在塔里循环，要是循环出问题了，那就像人的血液不循环了一样，肯定是大事。
还要看看气体的进出情况，气体就像客人一样，得正常地进进出出才行。
如果发现有堵塞或者泄漏的情况，那可得赶紧处理，就像家里水管漏水了得赶紧修一样。
5. 关机操作。
当不需要洗涤塔工作的时候，关机也要有讲究。
塔内件安装指导书一、简介塔内件是指塔内安装的各种设备、工具和配件，其正确、安全的安装对于确保塔内设备的正常运行和维护非常重要。
本文档旨在为安装人员提供针对塔内件安装的详细指导，以确保安装工作按照规范进行，并保障塔内设备的正常运行。
二、安装前准备1. 确认塔内件的种类和数量，并进行验收和核对。
2. 仔细阅读相关安装图纸和说明书，了解安装流程和要求。
3. 确保安装人员具备相关的技能和经验，并提供必要的安全培训。
三、安装步骤1. 准备工作a. 在安装前，确认塔内场地的平整度和支撑能力，并做好相应的加固工作。
b. 检查工具和设备的完好性，并确认所需工具和设备是否齐全。
c. 搭建必要的临时安全设施，确保安装过程中的安全。
2. 设备安装a. 按照安装图纸和说明书的要求，正确安装各类设备，包括但不限于：天线、馈线、室内分布系统、监控设备等。
b. 在安装过程中，严格遵守安全操作规程，并保持工作区域的整洁。
c. 对于重型设备的安装，要保证安装牢固，并采取适当的固定措施，防止设备晃动或倾斜。
d. 注意天线和馈线的正确连接，确认连接牢固并无松动。
3. 线缆敷设a. 针对塔内的各类设备与设备之间的连接线缆，进行合理敷设，避免交叉干扰。
b. 在线缆敷设过程中，注意保护线缆，避免损坏或折断。
c. 使用标识和标签对线缆进行清晰的标记，以便于日后的维护和检修工作。
4. 质量检查a. 在安装完成后，进行全面的质量检查，包括设备安装的牢固性、线缆连接的可靠性等。
b. 对于验收标准不符合要求的设备或线缆，及时进行更换或修正。
c. 做好安装记录，并及时向相关部门报告安装完成情况。
四、安装注意事项1. 安全第一：在整个安装过程中，安全始终是至关重要的，安装人员必须严格遵守安全操作规程，并穿戴防护装备。
2. 严格按照图纸和说明书要求进行安装，不得随意改动设备位置或线缆敷设路径。
3. 确保各类设备都得到正确接地，并进行接地测试。
4. 在线缆敷设过程中，要注意保护线缆外皮，防止划伤或损坏绝缘层。
一、工程概况本工程为化学洗涤塔安装施工，化学洗涤塔主要用于吸收气体中的有害物质，净化气体，提高环保标准。
本工程化学洗涤塔安装地点位于XX工厂，塔体材质为碳钢，总高度为30米，直径为5.2米，重量为650吨。
二、施工准备1. 技术准备（1）熟悉化学洗涤塔的设计图纸、施工图纸及相关技术规范。
（2）组织施工人员进行技术交底，明确施工工艺、质量要求和操作规程。
（3）对施工人员进行安全教育和培训，提高安全意识。
2. 组织准备（1）成立化学洗涤塔安装施工项目部，明确项目经理、技术负责人、施工负责人等职责。
（2）制定施工组织设计，明确施工顺序、施工进度和资源配置。
（3）编制施工方案，明确施工工艺、质量要求和操作规程。
3. 供应工作准备（1）采购所需材料、设备，确保质量合格。
（2）组织运输车辆，确保材料、设备及时进场。
（3）对进场材料、设备进行检查验收，确保符合要求。
三、施工工艺1. 施工现场布置（1）搭建施工平台，确保施工人员安全。
（2）设置警示标志，提醒过往人员注意安全。
（3）布置施工材料、设备存放区，保持施工现场整洁。
2. 设备吊装（1）采用2000吨履带式起重机进行主吊，800吨履带式起重机进行溜尾。
（2）在塔体底部设置吊装孔，将吊装设备安装在孔内。
（3）根据吊装方案，调整起重机吊臂，将塔体吊装到位。
3. 塔体安装（1）将塔体与基础连接，确保连接牢固。
（2）对塔体进行水平、垂直度调整，确保安装精度。
（3）对塔体进行防腐处理，提高使用寿命。
4. 设备调试（1）对化学洗涤塔进行试运行，检查设备运行状态。
（2）对设备进行调试，确保各项指标达到设计要求。
（3）对设备进行试压，检查设备密封性能。
四、质量控制1. 材料质量控制（1）采购的材料必须符合国家相关标准和规范。
（2）对进场材料进行检验，确保质量合格。
2. 施工过程质量控制（1）严格按照施工方案和操作规程进行施工。
（2）加强施工现场管理，确保施工质量。
（3）对施工过程中的关键工序进行监督检查。
目录1.0工程概况 (1)1.1工程简介 (1)1.2塔的参数 (1)2.0编制依据 (1)3.0主要施工程序及施工方法 (1)3.1施工程序 (1)3.2安装前准备工作 (2)3.3内件安装 (2)4.0工期安排和劳动力计划 (7)4.1工期安排 (7)4.2劳动力计划 (7)5.0质量保证措施 (7)6.0安全及文明施工 (8)7.0施工手段用料、机具 (10)7.1主要手段用料 (10)7.2主要施工机具 (10)7.3主要测量仪器一览表 (10)1.0工程概况1.1工程简介仪征化纤股份有限公司化工厂45万吨/年PTA装臵由中国石化工程建设公司（SEI）设计。
本措施是针对本装臵内所有塔的内件安装编写。
1.2塔的参数2.0编制依据2.1中国石化工程建设公司设计详图2.2中低压化工设备施工及验收规范¨¨¨HGJ209-832.3化工塔类设备施工及验收规范¨¨¨¨HGJ211-852.4 SAINT-GOBAIN NORPRO提供的安装说明2.5 SAINT-GOBAIN NORPRO提供的内件安装施工图2.6 设备制造厂家提供的设备装配图2.7仪征化纤股份有限公司化工厂45万吨/年PTA装臵施工组织设计3.0主要施工程序及施工方法3.1施工程序3.1.1内件安装施工程序塔本体就位、找正→塔内部的支撑件（塔盘支撑圈等）检查→塔内件的开箱检查、清点→塔内件安装→塔内部清扫、封孔3.2安装前准备工作3.2.1 内件到货后必须由供应办公室组织仪化股份有限公司有关人员及我项目部质检、技术有关人员共同对的内件外观尺寸、制造质量以及数量等进行检查验收。
3.2.2检查其质量证明书和技术文件是否齐全、是否符合设计及规范要求。
3.2.3 检查内件的规格、尺寸及数量等。
3.2.4在安装前要检查塔内壁的基准圆周线，基准圆周线应与塔轴线相垂直，以保证内件安装的准确性。
第1篇一、工程概况洗涤塔是一种高效节能的环保设备，广泛应用于化工、石油、制药、食品等行业，用于吸收和处理废气中的有害物质。
本工程旨在为某化工企业提供一套洗涤塔安装施工方案，确保洗涤塔的安装质量，满足环保要求。
二、工程内容1. 洗涤塔本体及配件的采购、运输、验收。
2. 洗涤塔基础施工。
3. 洗涤塔本体安装。
4. 洗涤塔管道、阀门、仪表安装。
5. 洗涤塔试运行及调试。
6. 洗涤塔验收。
三、施工准备1. 人员准备：- 组织施工队伍，明确各工种人员职责。
- 对施工人员进行安全技术培训，提高安全意识。
2. 材料准备：- 根据工程设计图纸和设备清单，采购洗涤塔本体及配件。
- 准备施工所需的工具、设备，如吊车、扳手、电焊机等。
3. 施工图纸及资料：- 熟悉工程设计图纸，了解洗涤塔的结构、尺寸、安装要求。
- 准备相关施工资料，如施工方案、施工记录、验收报告等。
四、施工步骤1. 洗涤塔基础施工：- 根据设计图纸，确定基础位置和尺寸。
- 清理施工现场，进行基础放线。
- 钻孔、浇筑混凝土基础，确保基础稳固。
2. 洗涤塔本体安装：- 洗涤塔本体运输到现场后，进行验收。
- 使用吊车将洗涤塔本体吊装到基础上。
- 调整洗涤塔本体位置，确保水平度和垂直度符合要求。
- 使用螺栓将洗涤塔本体固定在基础上。
3. 洗涤塔管道、阀门、仪表安装：- 根据设计图纸，安装洗涤塔进水管、出水管、排气管道等。
- 安装阀门、仪表，确保连接牢固、密封良好。
- 对管道进行试压，检测管道强度和密封性。
4. 洗涤塔试运行及调试：- 洗涤塔安装完成后，进行试运行。
- 调整洗涤塔运行参数，确保洗涤效果达到设计要求。
- 检查洗涤塔各部件运行状态，排除故障。
5. 洗涤塔验收：- 按照设计要求和规范，对洗涤塔进行验收。
- 验收合格后，填写验收报告。
五、质量控制1. 材料质量：- 严格控制洗涤塔本体及配件的质量，确保符合设计要求。
- 对进场材料进行验收，不合格的材料不得使用。
工程名称：XX工厂洗涤塔安装工程建设单位：XX工厂工程地点：XX工厂内工程规模：洗涤塔吊装高度80米，直径5.2米，重650吨。
二、施工准备1. 技术准备（1）熟悉图纸，了解洗涤塔的安装要求、施工工艺和注意事项。
（2）组织技术人员对现场进行实地考察，确定吊装方案和施工流程。
（3）对施工人员进行技术交底，确保施工人员掌握洗涤塔的安装技术。
2. 材料准备（1）根据施工图纸，准备相应的材料，如吊装设备、吊装索具、安装工具等。
（2）对材料进行检验，确保材料符合质量要求。
3. 人员准备（1）组织施工队伍，配备经验丰富的起重工、安装工、电工等人员。
（2）对施工人员进行安全教育和培训，提高安全意识。
三、施工工艺1. 吊装设备准备（1）选用2000吨履带式起重机作为主吊，800吨履带式起重机作为溜尾。
（2）检查吊装设备的性能，确保吊装设备正常工作。

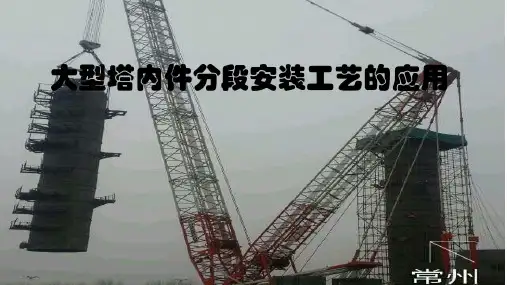

2. 吊装方案（1）根据洗涤塔的重量、直径和高度，确定吊装方案。
（2）将洗涤塔分成上、下两部分，先吊装上部分，再吊装下部分。
3. 吊装步骤（1）将洗涤塔上部分吊装到指定位置，进行临时固定。
（2）将洗涤塔下部分吊装到上部分上方，进行对接。
（3）对接完成后，对洗涤塔进行整体调整，确保垂直度和水平度。
（4）检查洗涤塔的连接部位，确保连接牢固。
4. 设备安装（1）根据设计要求，对洗涤塔进行安装，包括管道连接、电气连接等。
（2）对安装完成的洗涤塔进行调试，确保其正常运行。
四、施工质量控制1. 材料质量：对所用材料进行检验，确保材料符合质量要求。
2. 施工工艺：严格按照施工图纸和施工规范进行施工，确保施工质量。
3. 安全生产：加强施工现场安全管理，确保施工人员的人身安全。
4. 施工进度：按照施工计划，合理安排施工进度，确保工程按时完成。
五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 吊装作业时，确保吊装设备、吊装索具、吊装人员的安全。
3. 施工现场设置安全警示标志，提醒施工人员注意安全。
塔内件安装指导书.doc
塔内件安装指导书
一、概述
塔内件安装与塔体圆度、直线度、支撑圈水平度、层间距、降液板连接板及受液盘封板的安装有着直接的关系。
实际上塔壁焊接件安装尤为重要，它是塔内件安装的基础。
比如支撑圈水平度、层间距直接影响受液盘、塔板安装及降液板侧隙和底隙。
如果塔体及塔壁焊接件安装不合格就有可能引发连锁反应，导致系列问题出现。
塔内件安装不是简单的“拧螺栓”，我们要求安装单位人员具有丰富的现场安装经验和高度的责任心，全面考虑问题，有能力有办法尽量消除因塔体误差、塔壁焊接件安装误差、内件制作误差带来的不便。
边装边配，比如随时调整堰高、底隙、侧隙、塔板与塔板之间间隙等，保证安装的顺利进行。
作为内件制作方，长沙市博能科技发展有限公司有责任、有义务在安装前，对安装单位人员进行技术指导，但他不是检验员，只负责安装指导工作，质量是安装出来的，不是检出来的，安装单位是安装质量的主体，安装单位在安装过程中应严格按照标准规范边安装边检查，必须对提交的检验数据的真实性负责，对不正确的安装所引起的费用负责。
只有在所有的部件均正确安装并达到标准规范的要求时，才能满足询价书的要求及业主的质量目标。
二、标准规范
1、设备图纸、内件图纸、塔内件安装指导书
2、JB/T1205-2001 《塔盘技术条件》。
洗涤塔操作说明范文洗涤塔是一种常见的工业设备，主要用于水处理过程中的物质分离和废水净化。
下面是洗涤塔的操作说明。
一、安全与环保1.操作人员必须穿戴好个人防护装备，包括防护眼镜、口罩、防护手套和防滑鞋。
2.在操作之前，应检查设备的安全阀、松散的螺栓和相关管道连接是否紧固。
3.在操作塔时，应确保工作区域干净整洁，以防跌倒或滑倒事故。
4.操作塔过程中应严格遵守环保法规，不可泄漏有害物质至环境中。
二、操作步骤1.准备工作：首先需要确定洗涤塔的设计参数，包括工作温度、压力和流量。
清理并确认物料输入和输出管道畅通。
2.开启设备：打开洗涤塔的进料阀门，允许物料进入塔内。
确保进料口处无异常情况后，打开排气阀门，以排出空气进行预热。
3.控制操作：根据工艺要求，调节塔内压力和温度。
通常通过调节进料阀门的开度来控制物料的流量，并通过压力控制阀门来调节塔内的压力。
4.监测与调整：实时监测洗涤塔内的温度、压力和流量等参数，并根据需要进行调整。
同时，注意观察洗涤塔内是否有分离、沉淀或结垢等现象，并采取相应的措施进行处理。
5.塔底排放：当物料处理完成后，关闭进料阀门，并打开塔底的排放阀门，将处理好的物料排出。
同时注意监测排放液体的温度和浓度，确保符合环保要求。
6.停机与清洗：当洗涤塔需要停机时，应先关闭进料阀门，并逐步关闭排气阀门。
清洗塔内的残留物质时，需使用相应的清洗剂，并按照规定的步骤进行清洗。
7.日常维护：保持洗涤塔的清洁，定期检查设备的各项参数，及时更换损坏的部件，并注意及时清除塔内的沉积物。
三、故障排除1.塔内压力过高或过低：检查压力控制阀门的设置，确保阀门的调节范围正确，并检查阀门内的堵塞情况。
2.塔内温度异常：检查加热设备的工作状态，确保热传导液流通畅。
3.阀门漏气：检查阀门的密封性，更换老化的密封件，并适时进行润滑保养。
4.泄漏：检查管道和接口是否紧固，如有泄漏情况及时修复。
四、注意事项1.运行过程中，严禁升过高的温度和压力，避免设备安全事故的发生。
福建申远新材料有限公司年产40万吨聚酰胺一体化项目塔内件安装施工方案编制：孙传军审核：杨海洋批准：孙传虎长沙市弘达石化设备有限公司2016年6月18日目录一、工程概况二、编制依据三、施工程序四、开工前的准备工作及具备的条件五、施工方法及技术措施六、施工进度计划七、质量目标、质量保证措施八、施工人力计划九、安全文明施工十、施工机具、计量器具与施工手段用料计划3 5 5 6 6 8 8 10 10 131、工程概况工程名称：年产40万吨聚酰胺一体化项目建设单位：福建申远新材料有限公司建设地点：福建申远新材料有限公司项目现场（福州连江可门工业园，松岐大道1号）施工范围：塔内件安装（详见22台塔设备内件参数表）设计单位：精馏技术国家工程研究中心监理单位：上海协同工程咨询有限公司施工单位：长沙市弘达石化设备有限公司1.1 工程简介福建申远新材料有限公司年产40万吨聚酰胺一体化项目共有22台塔类设备塔内件，分别为1系11台和2系11台，详细设备和内件技术设计、制造、安装负责方见下表：1.2 工程特点22台塔的塔体高，部分塔安装作业空间狭小，且工序繁杂，给施工造成了很大难度。
塔内件安装时，需分小组、分层次进行施工，多工作面同时作业。
施工过程中存在各种安全隐患，隔离层、安全防护等措施必不可少。
22台塔设备内件参数表2．编制依据2.1设备本体图；2.2 设备平面布置图2.3《石油化工静设备安装工程施工质量验收规范》（GB50461—2008）2.4《石油化工静设备安装工程施工技术规程》（SH/T3542-2007）2.5《石油化工建设工程项目施工过程技术文件规定》（SH/T3543-2007）2.6福建申远内部技术规定要求（ED-960-STA-SPC-0005）2.7长沙市弘达石化设备有限公司施工安全管理制度3. 施工程序4、开工前的准备工作及具备的条件4.1设计和设备的技术文件齐全，施工图纸经会审，施工方案经相关方批准，并进行了全面的设计交底和技术交底；4.2 材料、劳动力、机具基本齐全，并能保证连续施工；4.3 施工用水、电等满足施工需要；4.4现场施工道路畅通；4.5设备基础已施工完毕，混凝土强度已达到设计要求，基础周围土方已回填、夯实、平整完毕，并办理了基础交接手续；4.6塔内件已到场，并进行了开箱检查，各种尺寸、规格、数量等都符合设计图纸及规范的有关要求,并办理了相关的手续；4.7塔设备应具备的相应安装条件；5．施工方法及技术措施5.1由专职人员检查施工现场安全状况，包括现场地面安全、塔设备上悬挂物及通行人梯、施工平台、塔内环境和外界不确定安全因素等，符合施工安全标准后施工人员方可进入。
目录1.0工程概况 (1)1.1工程简介 (1)1.2塔的参数 (1)2.0编制依据 (1)3.0主要施工程序及施工方法 (1)3.1施工程序 (1)3.2安装前准备工作 (2)3.3内件安装 (2)4.0工期安排和劳动力计划 (7)4.1工期安排 (7)4.2劳动力计划 (7)5.0质量保证措施 (7)6.0安全及文明施工 (8)7.0施工手段用料、机具 (10)7.1主要手段用料 (10)7.2主要施工机具 (10)7.3主要测量仪器一览表 (10)1.0工程概况1.1工程简介仪征化纤股份有限公司化工厂45万吨/年PTA装臵由中国石化工程建设公司（SEI）设计。
本措施是针对本装臵内所有塔的内件安装编写。
1.2塔的参数2.0编制依据2.1中国石化工程建设公司设计详图2.2中低压化工设备施工及验收规范¨¨¨HGJ209-832.3化工塔类设备施工及验收规范¨¨¨¨HGJ211-852.4 SAINT-GOBAIN NORPRO提供的安装说明2.5 SAINT-GOBAIN NORPRO提供的内件安装施工图2.6 设备制造厂家提供的设备装配图2.7仪征化纤股份有限公司化工厂45万吨/年PTA装臵施工组织设计3.0主要施工程序及施工方法3.1施工程序3.1.1内件安装施工程序塔本体就位、找正→塔内部的支撑件（塔盘支撑圈等）检查→塔内件的开箱检查、清点→塔内件安装→塔内部清扫、封孔3.2安装前准备工作3.2.1 内件到货后必须由供应办公室组织仪化股份有限公司有关人员及我项目部质检、技术有关人员共同对的内件外观尺寸、制造质量以及数量等进行检查验收。
3.2.2检查其质量证明书和技术文件是否齐全、是否符合设计及规范要求。
3.2.3 检查内件的规格、尺寸及数量等。
3.2.4在安装前要检查塔内壁的基准圆周线，基准圆周线应与塔轴线相垂直，以保证内件安装的准确性。
安装洗涤塔施工方案引言洗涤塔是一种用于水处理的设备，用于去除水中的杂质和污染物。
本文档将详细介绍安装洗涤塔的施工方案，包括前期准备、施工步骤、安全注意事项等。
前期准备在开始安装洗涤塔之前，需要进行一些前期准备工作。
设计图纸确认确保已经获得了洗涤塔的设计图纸，并进行确认。
设计图纸应包括洗涤塔的尺寸、结构、管道连接等详细信息。
施工材料准备根据设计图纸上的要求，准备所需的施工材料，包括但不限于钢筋、水泥、管道、支架等。
确保材料的质量符合要求。
施工场地准备清理施工场地，确保场地平整、清洁。
清除场地上的障碍物，为安装洗涤塔做好准备。
施工设备准备准备所需的施工设备，包括但不限于吊车、起重机、搅拌机等。
确保设备的工作状态良好，并有资质人员进行操作。
施工步骤在准备工作完成之后，可以按照以下步骤进行洗涤塔的安装施工。
1.根据设计图纸的要求，先进行洗涤塔的基础施工。
包括挖掘基坑、搭设模板、浇筑混凝土等步骤。
确保基础的稳固和承重能力。
2.安装洗涤塔的支架。
根据设计要求，将支架搭设在基础上，确保支架的垂直和水平度。
3.安装洗涤塔的主体结构。
根据设计要求，将洗涤塔的主体结构部件进行安装，包括底座、筒体、盖板等。
注意结构的对称性和紧固件的牢固度。
4.安装洗涤塔的管道连接。
根据设计要求，将洗涤塔与进出水管道进行连接，包括主进水管、排污管等。
确保管道连接紧密，并进行密封处理。
5.进行洗涤塔的防腐处理。
根据设计要求和使用环境，对洗涤塔进行防腐处理，包括喷涂防腐涂料等。
确保洗涤塔的耐腐蚀性能。
6.进行洗涤塔的调试和测试。
安装完成后，进行洗涤塔的调试和测试工作，确保其正常运行和性能达到设计要求。
安全注意事项在洗涤塔的安装施工过程中，需要注意以下安全事项：1.工人必须佩戴好安全帽、手套、防护眼镜等个人防护装备。
2.严禁在高空上工作时站在洗涤塔上，必须使用脚手架、防护栏杆等设备。
3.使用吊车、起重机等大件设备时，必须经过培训并由有资质的人员操作。
塔内件安装指导书一、引言塔内件安装是指在通信塔内部安装设备和设施的过程，通过合理的安装可以保障通信设备的正常运行。
本文档将提供塔内件安装的具体指导，包括准备工作、安装步骤、注意事项等，希望能够帮助相关人员顺利完成塔内件的安装工作。
二、准备工作在进行塔内件安装之前，需要进行一系列的准备工作，包括但不限于以下内容：1. 确定安装位置：根据通信设备的要求，选择合适的位置进行安装。
2. 准备工具和材料：根据安装需要，准备好相应的工具和材料，比如扳手、螺丝刀、螺栓等。
3. 安全措施：安装过程中要注意个人安全，佩戴好安全帽、手套等防护装备，并遵守相应的安全标准和规定。
三、安装步骤1. 检查塔内条件：在安装之前，首先要检查塔内的环境和条件，确保安装的稳定性和安全性。
2. 安装固定支架：根据设备需要，安装固定支架，并保证其牢固可靠。
3. 连接电源和信号线：根据设备的电源和信号线要求，进行正确的连接，注意线路的防护和固定。
4. 安装设备和设施：按照设备和设施的安装要求，进行正确的安装。
5. 调试和测试：安装完成后，进行设备的调试和测试工作，确保设备正常运行。
四、注意事项在进行塔内件安装的过程中，需要注意以下事项：1. 安全第一：在安装过程中，始终把安全放在首位，严格按照相应的安全标准操作，避免发生意外事故。
2. 材料合理使用：合理使用材料，避免浪费，并保证材料的质量和可靠性。
3. 设备选购：在进行塔内件选购时，应选择具有合格认证的设备，确保其质量和性能。
4. 操作规范化：按照安装指导和操作规范进行安装，避免出现错误或损坏设备的情况。
5. 保养维护：安装完成后，及时进行设备的保养维护工作，延长设备的使用寿命。
五、总结塔内件安装是通信设备维护和运行的重要环节，通过本文档提供的指导，相信相关人员能够顺利完成塔内件的安装工作。
在实施安装过程中，一定要严格按照安全要求进行操作，并保持良好的工作习惯。
如有任何问题或疑问，可随时与相关人员进行沟通，并根据实际情况进行调整和改进。
水洗塔安装施工方案设计1. 引言水洗塔是一种常见的空气净化设备，广泛应用于石化、化工、电力等行业。
本文档旨在提供水洗塔安装施工方案设计，包括施工流程、材料选用、工艺参数等内容，以确保水洗塔的安装质量和效果。
2. 施工流程水洗塔的安装施工流程主要包括以下几个步骤： 1. 确定安装位置：根据实际需求和设计要求，确定水洗塔的安装位置，并进行相应的测量和标记。
2. 安装塔体结构：首先，按照设计要求将塔体结构的零部件进行组装，并确保连接紧固可靠。
然后，将组装好的塔体结构进行起吊、定位和固定。
3. 安装填料层：根据设计要求，将填料层逐层安装至水洗塔内部，确保填料层的均匀分布和紧密连接。
4. 安装进出口管道：根据设计要求，在水洗塔的上部侧面安装进出口管道，并与填料层和内部设备进行连接。
5. 安装排污设备：根据设计要求，在水洗塔的底部安装排污设备，并确保连接紧固可靠。
6. 安装附件设备：根据实际需求，安装水洗塔的附件设备，如泵站、管道阀门、仪表等。
7. 进行调试和检验：完成水洗塔的安装后，进行相应的调试和检验工作，确保其正常运行和达到设计要求。
3. 材料选择水洗塔安装施工所需的材料主要包括塔体结构材料、填料材料、进出口管道材料、排污设备材料等。
3.1 塔体结构材料塔体结构材料应具有良好的耐腐蚀性、耐高温性和机械强度，常用的材料包括不锈钢、碳钢、玻璃钢等。
根据实际需求和设计要求选择合适的材料。
3.2 填料材料填料材料是水洗塔中用于增加气液接触面积的关键材料，常见的填料材料包括塑料填料、陶瓷填料、金属填料等。
根据水洗塔的使用环境和处理介质的性质选择合适的填料材料。
3.3 进出口管道材料进出口管道材料应具有良好的耐腐蚀性和密封性能，常用的材料包括不锈钢、碳钢、聚氯乙烯等。
根据水洗塔的使用环境和处理介质的性质选择合适的管道材料。
排污设备材料应具有良好的耐腐蚀性和耐磨性，常用的材料包括不锈钢、陶瓷、橡胶等。
根据水洗塔的处理介质的性质选择合适的排污设备材料。
洗涤塔塔内件安装说明
1、安装塔盘支撑件：
1）、按图找准方位，找到290度和110度方向，划线安装支撑圈，290度方向管口4N往上600安装支撑圈，请注意支撑圈不是在同一水平面上，110度的方位比290度的方位要高出90。
2）、安装支撑梁的支座和连接板，按图从中心往两边各765的地方焊接梁支座和连接板，高度请参照支撑件部件图中（EQ501-DW-2）的F向视图，留开梁的高度250，支撑梁装上去后应该让梁的上表面和支撑圈上表面齐平。
3）、安装支撑梁，件3支撑主梁（工字梁）与连接板和支座安装，用M16*50紧固件连接。
件4梁装在支撑圈低端的位置，方位是主梁中心偏移1077的地方。
件14梁装在支撑圈高端的位置，方位是主梁中心偏移1050的地方。
件5两根短的次梁装在支撑圈开口处，中心偏移408的地方各安装1件。
4）、安装降液槽和下面的筋板，筋板需要与塔壁焊接，降液槽下部与筋板焊接，侧面的立板与梁4和梁5全部焊接，与塔壁连接的地方也需要满焊，保证其的四周的密闭性，开车时所有液体从此处抽出。
5）、安装小的角钢梁，请参照支撑件部件图中（EQ501-DW-2），角钢梁的位置进行就位安装，在安装时角钢梁的位置一定要按照图纸装准，由于塔体椭圆度及支撑梁焊接安装等位置偏差，造成角钢梁不能安装就位的话，需要对角钢梁稍做加工，偏长了需要打磨，偏短需要拉开一点焊接，总之一定要保证梁之间的距离，因为塔盘就要盖在上面，距离大了塔盘有可能搭接不上，距离短了塔盘有可能把螺栓孔盖住无法连接。
请注意：塔盘支撑件安装好后，所有的搭接处，支撑梁（主梁工字梁、槽钢梁、角钢梁）之间以及与支撑圈地方的焊接，上表面必须全部满焊焊掉，不
能留有缝隙，而且焊好后要全部打磨平，否则塔盘装上去水平度无法保证。
除了放塔盘之间的地方，其余连接处等地方一定要全部焊掉，请检查，有缝开车时会漏。
2、安装塔盘：
请参照支撑件部件图中（EQ501-DW-1）将升气塔盘装在支撑上，所有的搭接处下面全部用耐火陶瓷纤维带垫上，保证其封闭性，然后与支撑圈一圈的孔用卡子连接（卡子下面的椭圆垫片下也需要用耐火陶瓷带）。
工字梁上用方形垫片和螺母连接（螺柱已经点焊在工字梁上），塔盘与塔盘的连接处用螺栓M10*30和小的方形垫片连接。
安装完成后请检查密封性，应该保证全部密封。
