钢筋混凝土现浇板裂缝防治

现浇板裂纹处理方案
现浇板的开裂是一种常见的问题，主要是由于混凝土的干燥收缩和温度变化引起的。

如果不及时采取措施，裂缝将继续扩大，不仅会影响到建筑物的外观和结构稳定性，还会导致水渗漏、卫生问题等。

下面介绍一些处理现浇板裂缝的方案。

一、预防措施
1.合理设计：合理设计现浇板的结构和选用适当的材料是预防现浇板裂缝的关键。

设计应考虑到混凝土的强度等因素，当然还要考虑到板的尺寸和支撑方式等因素。

并且，应选用高强度的混凝土和优质的钢筋。

2.定期养护：在现浇板构造完成后，在其周期内要定期养护，尽量避免混凝土表面变干，以及温度变化过大。

3.加强支撑：支撑是重要的环节。

支撑应均匀牢固，可以采取加强支撑的措施，比如设立临时支撑的柱，增强板的支撑能力。

二、处理措施
1.填缝剂处理：填缝剂处理是比较常见的一种方式。

在裂缝处倒入适合的填缝剂，并挤压填补缝隙，保证填补完整、牢固。

2.内置钢筋：这也是一种比较有效的处理方式，钢筋的内置可以加强现浇板的连接，防止裂缝的出现。

可以将一定数量的普通钢。

混凝土现浇楼面裂缝的原因和防治措施一、前言地震过后，灾后重建的过程中，钢筋混凝土结构或构件出现裂缝，已成为了一种质量通病，特别是现浇楼板出现裂缝的情况更为普遍，裂缝有的会破坏结构整体性，降低构件刚度，影响结构承载力，有的虽对承载能力无多大影响，但会引起钢筋锈蚀，降低耐久性，或发生渗漏，影响使用，尤其是在住宅建筑中，现浇梁、板或剪力墙出现的裂缝会给居民造成不安全感，而且裂缝不仅会影响抗渗效果，也易造成水分侵蚀钢筋，影响使用耐久性。

楼面结构出现裂缝原因复杂，有材料、温度变化等原因，也有设计、施工、使用等方面的问题；而楼面沿板内预埋管线出现的裂缝尚未引起工程人员足够重视。

分析裂缝的成因，利于有目的进行裂缝控制。

二、裂缝发生的形式及规律从住宅工程现浇楼板裂缝发生的部位分析，最常见、最普遍和数量最多的是房屋四周阳角处（含平面形状突变的凹口房屋阳角处）的房间在离开阳角1米左右，即在楼板的分离式配筋的负弯矩筋以及角部放射筋未端或外侧发生45度左右的楼地面斜角裂缝；沿预埋管线表面发生的裂缝多垂直于房屋长边呈直线形状而且板面积越大，裂缝出现几率越大；南面房间楼面裂缝比北面房间楼面裂缝多。

三、裂缝的成因分析裂缝的形成有外荷载、结构计算模型差异、材料的收缩（主要为的混凝土收缩、温度变形）等原因造成。

从技术角度来分析，有设计、施工、材料等方面问题，有如下几个方面：1、从设计方面看⑴楼板刚度不足：部分楼板设计板厚不够，楼板跨高比偏大，其刚度较小对裂缝控制很不利。

此外设计按多跨连续板进行配筋计算，侧重于满足结构安全，较少考虑混凝土收缩特性和温度变形等多种因素。

⑵楼板配筋设计考虑不周：受力钢筋采用三级钢，且间距比较大；设计在支座处按常规配设负筋，在中部板面不配钢筋，当板面出现温度变形和混凝土收缩，因无构造钢筋约束，板面即出现裂缝。

⑶楼板内布线欠合理：由于公用专业施工图由各专业设计，实际施工中出现水电管交叉叠放，或由于设计考虑管内容线面积，部分预埋管径三D25；且设计管线位置在楼板跨中，即在单层双向配筋处，楼板有效截面受到很大程度（15%-40%）削弱，成为楼板最易开裂的部位；当楼板收缩应力大于混凝土极限抗拉强度时，即出现沿管线表面呈直线状的裂缝。

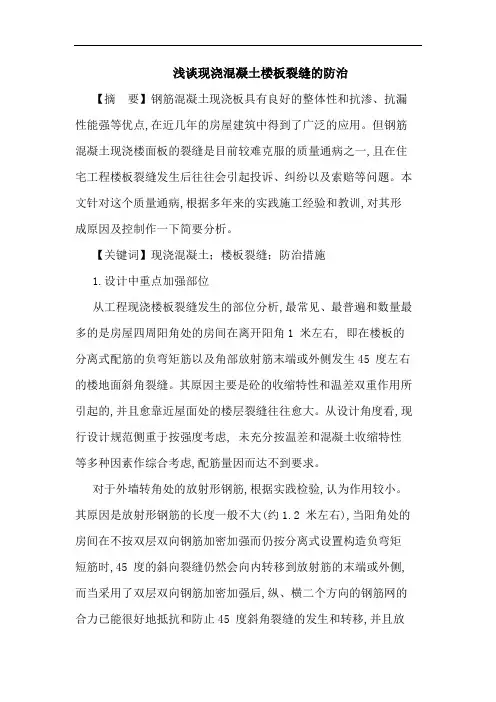

浅谈现浇混凝土楼板裂缝的防治【摘要】钢筋混凝土现浇板具有良好的整体性和抗渗、抗漏性能强等优点,在近几年的房屋建筑中得到了广泛的应用。

但钢筋混凝土现浇楼面板的裂缝是目前较难克服的质量通病之一,且在住宅工程楼板裂缝发生后往往会引起投诉、纠纷以及索赔等问题。

本文针对这个质量通病,根据多年来的实践施工经验和教训,对其形成原因及控制作一下简要分析。

【关键词】现浇混凝土；楼板裂缝；防治措施1.设计中重点加强部位从工程现浇楼板裂缝发生的部位分析,最常见、最普遍和数量最多的是房屋四周阳角处的房间在离开阳角1 米左右, 即在楼板的分离式配筋的负弯矩筋以及角部放射筋末端或外侧发生45 度左右的楼地面斜角裂缝。

其原因主要是砼的收缩特性和温差双重作用所引起的,并且愈靠近屋面处的楼层裂缝往往愈大。

从设计角度看,现行设计规范侧重于按强度考虑, 未充分按温差和混凝土收缩特性等多种因素作综合考虑,配筋量因而达不到要求。

对于外墙转角处的放射形钢筋,根据实践检验,认为作用较小。

其原因是放射形钢筋的长度一般不大(约1.2 米左右),当阳角处的房间在不按双层双向钢筋加密加强而仍按分离式设置构造负弯矩短筋时,45 度的斜向裂缝仍然会向内转移到放射筋的末端或外侧,而当采用了双层双向钢筋加密加强后,纵、横二个方向的钢筋网的合力已能很好地抵抗和防止45 度斜角裂缝的发生和转移,并且放射形钢筋往往只有上部一层,在绑扎时常搁置在纵横板面钢筋的上方,导致钢筋交叉重叠,将板面的负弯矩钢筋下压,减少了板面负弯矩钢筋的有效高度,同时浇筑时钢筋弯头容易翘起造成平仓困难,所以建议重点加强加密双层双向钢筋即可。

2.施工中应采取的主要技术措施楼面裂缝的发生除以阳角45 度斜角裂缝为主外,其他还有较常见的就是预理线管及线管集散处。

现从施工角度进行综合分析,并分类采取以下几项主要技术措施。

2.1重点加强楼面上层钢筋网的有效保护措施钢筋在楼面砼板中的抗拉受力, 起着抵抗外荷载所产生的弯矩和防止砼收缩和温差裂缝发生的双重作用, 而这一双重作用均需钢筋处在上下合理的保护层前提下才能确保有效。

摘要:施工实践过程中质量通病层出不穷，针对钢筋混凝土楼板裂缝的多种原因，分析楼板出现裂缝的原因及防治处理的具体措施。

关键词:钢筋混凝土裂缝施工防治措施在土建工程实践中，现浇钢筋凝土楼屋面板（以下简称“楼板”）的裂缝问题，是个常见而且棘手的问题，其原因主要有计算错误、设计不合理、偷工减料，以及施工方法不当等。

提出防止楼板出现裂缝的设计要点和施工注意事项及处理措施。

1楼板产生裂缝的原因1.1计算错误或偷工减料常规双向板，如办公室，卧室和客厅等的楼板，这类板的双向尺寸都较大，基本符合计算假定。

一般地说，这类楼板出现裂缝（图1），是由于楼板的实际强度不足，这有两方面原因。

一是设计时计算错误；二是施工时的偷工减料行为（如少放钢筋、使用劣质钢材、减薄楼板厚度或者混凝土强度不足等）。

单向板长短边比例较大的出现平行于长边的裂缝（图2），也是上述原因所致。

所以，只要设计者认真计算，施工单位按图施工、不偷工减料，就可避免这类裂缝的出现。

1.2供电套管设置不当按规定，供电套管应该敷设在楼板上下层钢筋之间，若设在板底钢筋下面，迫使板底筋上抬，会减小楼板的有效高度。

正常情况下，允许楼板有一定的工作裂缝（裂缝宽度小于0.3mm），由于套管（一般是塑料套管）在楼板钢筋的混凝土保护层内，裂缝就可能先沿套管集中出现。

随着荷载的增加，裂缝继续扩展，直至上下贯穿，某工程中，卧室、卫生间的个别楼板虽然跨度不大，却出现沿套管的裂缝（图3）。

从图可见，裂缝沿套管从板角向板中心扩展，所以，施工时一定要保证把套管放在楼板上下层钢筋之间，如果局部位置的管线较多，则应加大楼板厚度。

图1双向板的裂缝图2单向板的裂缝图3沿套管的裂缝1.3过早拆模和支撑不善按规定[1]，一般跨度的楼板在其混凝土强度大于75%的设计强度后方可拆模。

根据笔者经验[2]，拆模时间可根据浇注楼板时实验室制作的试块强度确定。

如果施工荷载大于使用荷载，可以请设计单位加大设计荷载，重配板筋。

现浇钢筋混凝土楼板裂缝的成因及防治措施现浇钢筋混凝土楼板以它特有的整体性好，强度高及抗震性好等优点被社会广泛采用。

但是，由于混凝土的抗拉性差，收缩变形的原因，现浇结构混凝土楼板容易形成裂缝，到目前为止，混凝土楼板的裂缝是较难克服的质量通病。

为了更好的保证施工质量，减少混凝土楼板裂缝，根据施工多年的经验，现就混凝土楼板裂缝的形成原因及防治措施进行总结。

一、现浇钢筋混凝土结构楼板裂缝的成因混凝土结构物的裂缝分为微观裂缝和宏观裂缝。

微观裂缝是指那些肉眼看不见的裂缝，主要有三种，一是骨料与水泥石粘合面上的裂缝，称为粘着裂缝；二是水泥石中自身的裂缝，称为水泥石裂缝；三是骨料本身的裂缝，称为骨料裂缝。

微观裂缝在混凝土结构中的分布是不规则的、不贯通的。

反之，肉眼看得见的裂缝称为宏观裂缝，这类裂缝的范围一般不小于0.05mm。

宏观裂缝是微观裂缝扩展而来的。

宏观裂缝产生的原因主要有三种，一是由外荷载引起的，这是发生最为普遍的一种情况，即按常规计算的主要应力引起的；二是结构次应力引起的裂缝，这是由于结构的实际工作状态与计算假设模型的差异引起的；三是变形应力引起的裂缝，这是由温度、收缩、膨胀、不均匀沉降等因素引起结构变形，当变形受到约束时便产生应力，当此应力超过混凝土抗拉强度时就产生裂缝。

由此看来，影响结构的裂缝为宏观裂缝，下面就从施工及设计方面来分析一下裂缝形成的原因：1.1原材料方面商品混凝土由于运输、泵送的原因，水灰比相对过大，塌落度大，容易使混凝土产生离析，导致混凝土脱水收缩时，产生裂缝。

再有，由于节省能源的原因，商品混凝土内掺加细骨料较多，导致混凝土表面灰浆过多，收水收缩时，表面产生裂缝。

1.2 施工质量方面1. 模板及支撑系统的刚度不够，浇筑混凝土时，使模板变形，造成模板下沉，致使混凝土变形，造成裂缝；混凝土强度还未达到施工拆模要求的强度，施工人员过早拆模，由于混凝土强度正在形成，板厚不一样，造成混凝土收缩不一样，混凝土强度形成时间不一致，沉降不一，致使混凝土容易产生裂缝。

现浇钢筋混凝土板裂缝原因分析及防治措施一、混凝土裂缝的类型及成因造成混凝土裂缝的原因是多方面的，一般而言，可分为混凝土自身原因和外部原因两大类。

在此，我们就按此分类谈谈常见裂缝的成因。

（一）混凝土因自身特性产生裂缝1.收缩裂缝收缩裂缝顾名思义其产生原因就是混凝土硬化后水份蒸发体积收缩。

从理论上讲，当混凝土在无任何约束而处于自由收缩时，不会产生裂缝，而实际工程中，混凝土总是受到各种约束的，如两端的约束、内部配制钢筋的约束等。

由于混凝土收缩过程中受到约束，因而内部产生拉应力，当拉应力大于混凝土的抗拉强度时，就会产生收缩裂缝。

一般来讲，混凝土受到的约束越大，其产生的收缩裂缝越多或越宽。

由于混凝土体积收缩是因为水份蒸发、干燥导致的，因而收缩裂缝也通常称为干缩裂缝。

因为混凝土中的水份蒸发通常情况下主要在混凝土浇捣后的硬化过程中和硬化早期一个月左右时间内完成的，尤其在硬化过程中水份蒸发速率相对较大。

（1）干燥收缩由于水泥混凝土的脱水干燥，其长度或体积会有所减少，称干燥收缩。

混凝土的干燥收缩主要是由于水泥石的干缩引起的；水泥石的收缩比混凝土大，约为普通混凝土的1d的龄期为基准，相对湿度70 %左右的环境下，最终的收缩变形为左右。

（2）水化收缩水泥和水反应后生成物体积，会比反应前水泥和水的体积减小；水化反应的同时，绝对体积也会减少，即产生水化收缩。

（3）混凝土自身收缩所谓自身收缩，是指在外部无水分供应时，水泥浆的骨架形成后，伴随着水泥水化反应的逐步完成，水泥浆中的水被消耗，会形成弯液面而发生负压，出现的收缩现象。

2.温度裂缝温差裂缝主要是由于温度差或由于温度的变化通过混凝土热胀冷缩效应而引起混凝土开裂的。

但这其中可分为二类。

一类为由于混凝土内部存在一个温度差，从而内部产生温度应力而导致混凝土开裂的。

另一类温差裂缝并不是开裂混凝土本身内部有温度差引起的，而是出于整个混凝土结构中局部混凝土构件受环境温度的变化，通过热胀冷缩效应，对与其相关的构件产生拉应力。

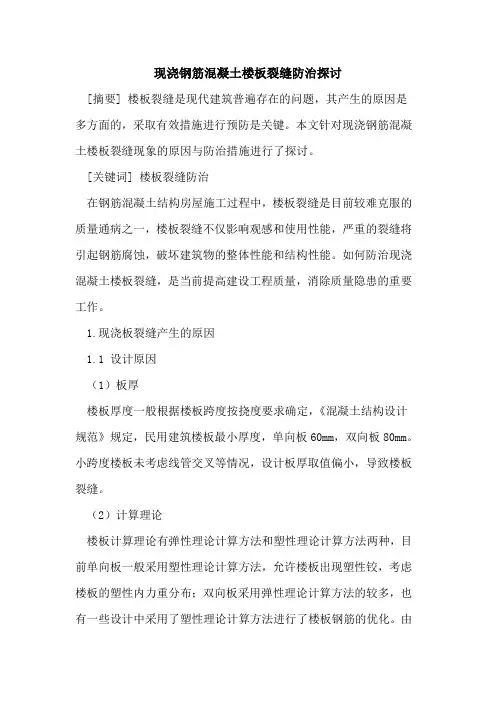

现浇钢筋混凝土楼板裂缝防治探讨[摘要] 楼板裂缝是现代建筑普遍存在的问题，其产生的原因是多方面的，采取有效措施进行预防是关键。

本文针对现浇钢筋混凝土楼板裂缝现象的原因与防治措施进行了探讨。

[关键词] 楼板裂缝防治在钢筋混凝土结构房屋施工过程中，楼板裂缝是目前较难克服的质量通病之一，楼板裂缝不仅影响观感和使用性能，严重的裂缝将引起钢筋腐蚀，破坏建筑物的整体性能和结构性能。

如何防治现浇混凝土楼板裂缝，是当前提高建设工程质量，消除质量隐患的重要工作。

1.现浇板裂缝产生的原因1.1 设计原因（1）板厚楼板厚度一般根据楼板跨度按挠度要求确定，《混凝土结构设计规范》规定，民用建筑楼板最小厚度，单向板60mm，双向板80mm。

小跨度楼板未考虑线管交叉等情况，设计板厚取值偏小，导致楼板裂缝。

（2）计算理论楼板计算理论有弹性理论计算方法和塑性理论计算方法两种，目前单向板一般采用塑性理论计算方法，允许楼板出现塑性铰，考虑楼板的塑性内力重分布；双向板采用弹性理论计算方法的较多，也有一些设计中采用了塑性理论计算方法进行了楼板钢筋的优化。

由于塑性理论计算方法允许楼板出现塑性铰，楼板支座负筋往往比弹性理论计算结果小，容易被甲方接受，但如果设计忽略裂缝宽度的复核验算，可能导致后期楼板支座处裂缝的出现。

（3）构造钢筋从楼板裂缝发生的部位来分析，最常见、最普遍和数量最多的是房屋四周阳角处即在楼板的分离式配筋的负弯矩钢筋以及角部放射筋末端或外侧发生45度左右的楼地面斜角裂缝，此通病在现浇楼板的任何一种类型的建筑中都普遍存在。

其原因主要是混凝土的收缩特性和温差双重作用所引起的，并且愈靠近屋面处的楼层裂缝往往愈大。

而房屋的四周阳角由于受到纵、横二个方向剪力墙或刚度相对较大的楼面梁约束，限制了楼面板混凝土的自由变形，因此在温差和混凝土收缩变化时，板面在配筋薄弱处首先开裂，产生45度左右的斜角裂缝。

1.2材料原因在现代建筑工程文明施工中，商品混凝土已经取代现场搅拌混凝土全面推广使用。

现浇板裂缝处理方案1.现浇楼面产生裂缝、表面龟裂现象，究其原因主要有以下几个方面：a.混凝土水灰比或塌落度过大，粗骨料沉落挤出水分、空气，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。

b.而浇筑混凝土时洒水不够，过于干燥，模板吸水量大，引起混凝土的塑性收缩，产生裂缝。

c.楼面板内铺设的暗装水管、电线套管铺设不当，保护层厚度不足，造成板面沿管线长度方向产生裂缝。

d.混凝土的收缩产生温度裂缝。

混凝土引起收缩的原因，在硬化初期主要是由于水泥的水化作用。

如果混凝土处在一个温差变化较大的环境下，将会使其收缩更为加剧。

e.目前在主体结构的施工过程中，某些楼层混凝土浇筑完毕后不足24h的养护时间，就进行钢筋绑扎、材料吊运等施工活动，过早承受荷载导致裂缝。

大开间的混凝土总收缩值较小开间要大，且更容易在强度不足的情况下受材料吊卸冲击振动荷载的作用而引起不规则的受力裂缝。

2.裂缝的预防措施我方分别针对以上产生裂缝的原因，对现浇板的裂缝问题将采取以下几个方面的措施，避免或减少裂缝的出现。

a.商混站方面，由商混站严格控制混凝土施工配合比，根据混凝土强度等级以及混凝土和易性的要求确定配合比，我方将提醒其充分考虑商混站运输过程中塌落度损失对实际操作的影响，并将现场将查看商混站提供批次商混的开盘鉴定，从源头上提高混凝土品质，提高混凝土抗裂强度。

b.在混凝土浇捣前，先将基层和模板浇水湿透，避免过多吸收水分，浇捣过程中尽量做到既振捣充分又避免过度。

c.规范楼板内预埋电管高度，杜绝三层甚至以上电管集中叠加，使其有充分的保护层，减少表面开裂。

d.混凝土楼板浇筑完毕后，加强对楼面混凝土的养护，楼板浇筑后，对板面及时用薄膜覆盖保温，可以避免表面脱水并大量减少混凝土初期伸缩裂缝发生，认真养护，减小强风和烈日曝晒的影响。

e.严格施工操作程序，不盲目赶工。

杜绝由于过早荷载作用原因引起的混凝土现浇板的裂缝。

对计划中的临时大开间面积材料吊卸堆放区域部位的模板支撑架在搭设前，就预先考虑采用加密立杆增加模板支撑架刚度的加强措施，以增强刚度、减少变形来加强该区域的抗冲击振动荷载，并在该区域的新筑混凝土表面上铺设旧木模加以保护和扩散应力，进一步减小裂缝的发生。
