建筑供配电系统

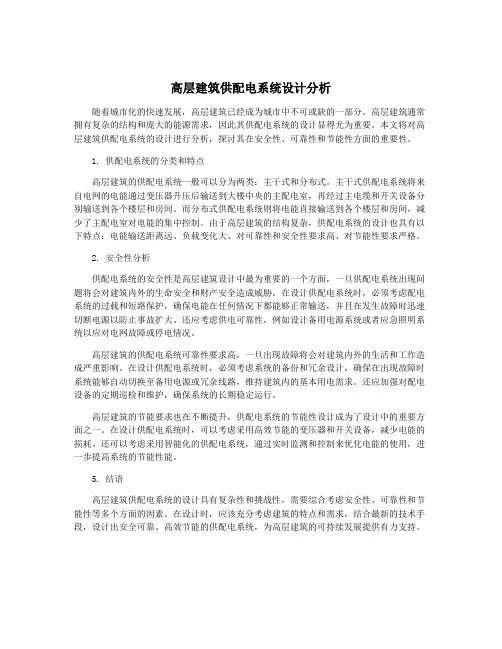

高层建筑供配电系统设计分析随着城市化的快速发展，高层建筑已经成为城市中不可或缺的一部分。

高层建筑通常拥有复杂的结构和庞大的能源需求，因此其供配电系统的设计显得尤为重要。

本文将对高层建筑供配电系统的设计进行分析，探讨其在安全性、可靠性和节能性方面的重要性。

1. 供配电系统的分类和特点高层建筑的供配电系统一般可以分为两类：主干式和分布式。

主干式供配电系统将来自电网的电能通过变压器升压后输送到大楼中央的主配电室，再经过主电缆和开关设备分别输送到各个楼层和房间。

而分布式供配电系统则将电能直接输送到各个楼层和房间，减少了主配电室对电能的集中控制。

由于高层建筑的结构复杂，供配电系统的设计也具有以下特点：电能输送距离远、负载变化大、对可靠性和安全性要求高、对节能性要求严格。

2. 安全性分析供配电系统的安全性是高层建筑设计中最为重要的一个方面，一旦供配电系统出现问题将会对建筑内外的生命安全和财产安全造成威胁。

在设计供配电系统时，必须考虑配电系统的过载和短路保护，确保电能在任何情况下都能够正常输送，并且在发生故障时迅速切断电源以防止事故扩大。

还应考虑供电可靠性，例如设计备用电源系统或者应急照明系统以应对电网故障或停电情况。

高层建筑的供配电系统可靠性要求高，一旦出现故障将会对建筑内外的生活和工作造成严重影响。

在设计供配电系统时，必须考虑系统的备份和冗余设计，确保在出现故障时系统能够自动切换至备用电源或冗余线路，维持建筑内的基本用电需求。

还应加强对配电设备的定期巡检和维护，确保系统的长期稳定运行。

高层建筑的节能要求也在不断提升，供配电系统的节能性设计成为了设计中的重要方面之一。

在设计供配电系统时，可以考虑采用高效节能的变压器和开关设备，减少电能的损耗。

还可以考虑采用智能化的供配电系统，通过实时监测和控制来优化电能的使用，进一步提高系统的节能性能。

5. 结语高层建筑供配电系统的设计具有复杂性和挑战性，需要综合考虑安全性、可靠性和节能性等多个方面的因素。

建筑供配电系统建筑供配电系统在建筑工程中起着关键的作用，它负责将电能供应到建筑物的各个部分以满足电力需求。

一个高效可靠的供配电系统可以确保建筑的正常运行，并保障人们的安全。

本文将介绍建筑供配电系统的基本组成和工作原理，并探讨近年来的发展趋势。

一、建筑供配电系统的基本组成建筑供配电系统由多个组成部分组成，包括电源入户装置、主配电室、次配电器室以及电缆线路等。

电源入户装置是建筑与外部电源之间的接口，它负责将电能从公共电网引入建筑，通常包括断路器和电能计量装置等。

主配电室是供配电系统的核心部分，它负责接受电源入户装置引入的电能，并将其分配到不同的次级配电装置。

次配电器室是主配电室的延伸，它进一步将电能分配到建筑的各个区域或者设备。

二、建筑供配电系统的工作原理建筑供配电系统的工作原理是基于电能的传输和分配。

电能从电源入户装置通过电缆线路输入到主配电室，然后通过主配电室的断路器或开关进一步分配到次级配电器室。

每个配电器室通过对应的电缆线路将电能传输到具体的用电设备上。

为了确保电能的安全和稳定传输，建筑供配电系统通常会采用多层次的过载保护和短路保护。

三、建筑供配电系统的发展趋势随着科技的进步和人们对电力需求不断增长，建筑供配电系统也在不断发展和改进。

以下是几个近年来的发展趋势：1. 智能化：建筑供配电系统正在向更加智能化的方向发展，通过引入自动化控制系统和智能传感器，可以实现对电能的精确监测和控制。

这不仅可以提高能效和安全性，还可以减少电力浪费和环境污染。

2. 新能源：随着可再生能源的快速发展，建筑供配电系统也在逐渐引入新能源技术，如太阳能光伏发电系统和风力发电系统。

这些新能源技术可以为建筑提供可持续、高效的电力供应，减少对传统能源的依赖。

3. 节能环保：建筑供配电系统在设计和运行中越来越注重节能和环保。

通过采用高效的电气设备和控制策略，可以降低能耗和排放。

此外，建筑供配电系统也在积极推广能量回收和电能负荷调整技术，以实现更加节能环保的运行模式。

建筑供配电系统相关知识1. 概述建筑供配电系统是指为建筑提供电力供应和配电，确保安全和稳定供电的系统。

它包括供电系统、配电系统、接地系统等多个组成部分。

本文将介绍建筑供配电系统的基本知识，包括供电方式、配电设备、接地系统等内容。

2. 供电方式建筑供配电系统可以采用以下几种供电方式：2.1 单相供电单相供电是指通过单一的相线和中性线提供电力。

它一般适用于小型建筑，如住宅和商业建筑。

单相供电系统具有成本低、安装方便的优点，但功率容量较小，不适用于大型建筑。

2.2 三相供电三相供电是指通过三根相线和一个中性线提供电力。

它适用于大型建筑，如工厂和商业大楼。

三相供电系统具有功率容量大、电流平衡的优点，能够满足大量电力需求。

3. 配电设备建筑供配电系统的配电设备包括断路器、开关、电表等。

下面分别介绍这些设备的作用和特点：3.1 断路器断路器是一种用于保护电路的开关装置，当电路发生故障时，它能够迅速切断电流，防止电路过载或短路。

断路器分为低压断路器和高压断路器两种，分别适用于低压和高压供电系统。

3.2 开关开关是用于控制电路的通断的装置。

它可以手动或自动控制电流的流动，实现灯光、电器设备等的开关操作。

3.3 电表电表是用于测量电能消耗的装置。

它可以记录建筑用电量，方便管理和计费。

电表分为电动式电表和静电式电表两种，分别适用于不同的用电场景。

4. 接地系统接地系统是建筑供配电系统中非常重要的一部分。

它可以保护人身安全，防止电气事故发生。

接地系统通常包括建筑物接地网和设备接地。

建筑物接地网是将建筑物与大地之间建立良好的导电接触，通常采用埋地导体或接地网等形式。

设备接地是将电气设备与建筑物接地网相连接，确保设备在正常工作时不产生对人体的电击危险。

5. 安全注意事项在建筑供配电系统的设计和使用过程中，需要注意以下安全事项：•确保供电设备符合国家标准，并定期进行检测和维护；•配电系统应有保护措施，如过载保护、短路保护等，以确保电路的安全运行；•供配电系统应有完善的接地系统，确保设备和人员的安全；•使用专业人员进行建筑供配电系统的设计和安装，确保系统的可靠性和安全性。

一、电力系统简介由各种电压的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，统称电力系统。

电力系统由电源、电力网、电力用户组成。

1.电源电源按其利用能源不同分为:水利发电、火力发电、核能发电、风力发电、地热发电、潮汐发电、太阳能发电。

其能量转换过程基本都是：各原能源一机械能一电能。

电力系统中的电源主要指发电厂。

2.电力网⑴标准电压等级:标准电压包括：0.4、3、6、10、35、66、110、220、330、500、750kV。

＊就整个电力网而言，0.4kV作为低压配电电压，3、6、10kV作为中压配电电压，3 5、66、110kV作为高压配电电压，220、330、500kV作为高压输电电压，750kV及以上作为超高压输电电压。

＊对于建筑电气而言，电压大于1kV都称高压，小于1kV称为低压。

＊我国电力网目前一般采用五级电压，即0.4、10、35、110、220或330kV。

⑵电网设施电网设施包括整个输配电环节上的各级变电站所、开闭所、电力线等。

其中电力线包括架空线路和埋地电缆线路，对于35kV及以上的架空线路需要考虑高压电力线走廊的位置和宽度。

⑶接线方式电力网中线路的接线方式有放射型、环型、网孔型等。

二、建筑配供电系统基本概念建筑供配电系统包括从电源进户起到用电设备的输入端止的整个电路，主要功能是完成在建筑内接受电能、变换电压、分配电能、输送电能的任务。

1.负荷分级及供电电源要求根据电力负荷供电可靠性及中断供电在政治上造成影响或在经济上造成损失的程度，分为一级负荷、二级负荷和三级负荷。

1）一级负荷①中断供电将造成人身伤亡者。

②中断供电将造成重大政治影响者。

③中断供电将造成重大经济损失者。

④中断供电将造成公共场所秩序严重混乱者。

＊一级负荷应由两个电源供电，特别重要负荷的供电还必须增设应急电源，并严禁将其他负荷接入应急供电系统。

2）二级负荷①中断供电将造成较大政治影响者。

建筑供配电系统简介建筑供配电系统是指为建筑物提供电力供应和配电服务的系统。

它包括电力输电、配电、电力控制及保护等构成部分，是建筑物正常运行所必需的基础设施。

本文将介绍建筑供配电系统的组成部分、工作原理和常见问题解决方法。

组成部分输电系统输电系统是建筑供配电系统的起始部分，其主要功能是将电力从电网输送到建筑内部。

输电系统由电源接入装置、电缆或导线、变压器等组成。

电源接入装置将电力引入建筑物，而电缆或导线将电力传送到不同的用电设备，变压器则用于调整电压等级。

配电系统是建筑供配电系统的核心部分，它将输送到建筑物的电力进行分配，以满足不同用电设备的需求。

配电系统包括开关设备、保护装置、配电板等。

开关设备用于控制电力接通和切断，保护装置用于保护电路免受过载、短路和地电流等异常情况的影响，配电板则起到集中控制和分配电力的作用。

电力控制及保护系统电力控制及保护系统是建筑供配电系统中的重要组成部分，它主要负责对电力进行控制和保护。

电力控制系统包括电力计量、电力调节、电力监测等设备，用于实现电力的精确测量、调节和监控。

电力保护系统包括过载保护、短路保护、接地保护等设备，用于保护电路和设备免受异常情况的损害。

建筑供配电系统的工作原理是将来自电网的交流电转换为建筑内部用电设备需要的电能，并通过配电系统进行分配和控制。

具体工作流程如下：1.电力输送：电力从电网通过输电线路输送到建筑物的接入装置。

2.变压处理：输送到建筑物的电力经过变压器进行变压，将电压调整为适合建筑内部用电设备的电压等级。

3.电力分配：变压后的电力通过配电系统进行分配，通过开关设备控制电力的接通和切断。

4.电力调节：电力分配到各个用电设备后，通过电力调节设备进行调节和控制，以满足不同用电设备的需求。

5.电力保护：建筑供配电系统中的保护装置对电力进行保护，保护电路免受异常情况的损害。

6.电力计量：电力计量设备用于对电力进行测量，记录用电量和功率等信息。

常见问题解决方法电力负荷过大问题描述：建筑供配电系统承载的电力负荷过大，容易导致设备过载，严重情况下可能引发火灾等安全事故。

建筑供配电分类建筑供配电是建筑物中重要的一环，它负责将电力从电网传输到建筑物内各个电器设备中，以供电器设备正常运行。

建筑供配电可以分为室内供电和室外供电两个方面。

室内供电是指建筑物内部的电力供应系统。

在建筑物内，首先需要安装主配电柜，该柜作为电力进入建筑物的主要分配点，将电力分配到不同的电路中。

同时，还需要设置配电箱，将电力进一步分配到各个具体的用电设备上。

在室内供电系统中，还需要安装接地系统，以确保人身安全，并防止电气设备损坏。

此外，还需要安装漏电保护器，以及过载保护器等设备，以确保电力供应的安全和可靠。

室外供电是指建筑物外部的电力供应系统。

它包括电力进户线路和变压器等设备。

电力进户线路是将电力从电网引入到建筑物内部的电缆或电线，通常需要经过电表计量电能使用情况。

变压器负责将电网中的高电压转换为建筑物内部需要的低电压。

在室外供电系统中，还需要考虑电力维护和安全问题，例如设置防雷装置和防水措施，以确保供电系统的稳定性和可靠性。

建筑供配电分类还可以根据电力使用的性质进行划分，例如常规供电和备用供电。

常规供电是指建筑物正常运行时所使用的电力供应系统，它通常由电力公司提供。

备用供电是指在常规供电系统发生故障或停电时，为建筑物提供紧急电力的备份供电系统。

备用供电系统通常由发电机组成，可以通过自动切换装置在常规供电中断时自动启动，以保证建筑物内关键设备的正常运行。

建筑供配电分类还可以根据电力使用的范围进行划分，例如一般供电和特殊供电。

一般供电是指建筑物内常规用电设备的供电系统，例如照明、插座、电梯等。

特殊供电是指供电系统需要满足特殊要求的设备或区域，例如医疗设备、防火设备等。

特殊供电系统通常需要额外的设备和保护措施，以确保供电的安全和可靠。

建筑供配电是建筑物中至关重要的一环。

它涉及到室内供电和室外供电两个方面，根据电力使用的性质和范围可以进行分类。

在建筑供配电的设计和安装中，需要考虑电力供应的安全、可靠性和稳定性，以满足建筑物内各种电器设备的正常运行需求。
