第三章二、泥水加压和循环系统泥水加压平衡盾构的特征之一是将泥水送往开挖面，通过对开挖面加压使其达到稳定，并用流体输送砂土。
这一系统称为泥水加压、循环系统。
在用高比重泥水来谋求开挖面稳定的泥水工法中，进一步考虑加压是泥水加压式盾构发展的技术进步。
泥水加压平衡盾构开始是用泥水来平衡水压和土压，并进一步研究了在松弛土层中加压，已能处理较广泛的土层。

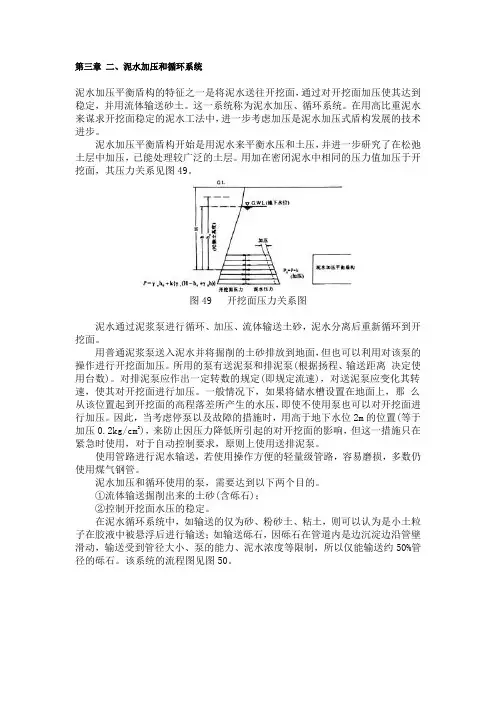

用加在密闭泥水中相同的压力值加压于开挖面，其压力关系见图49。
图49 开挖面压力关系图泥水通过泥浆泵进行循环、加压、流体输送土砂，泥水分离后重新循环到开挖面。
用普通泥浆泵送入泥水并将掘削的土砂排放到地面，但也可以利用对该泵的操作进行开挖面加压。
所用的泵有送泥泵和排泥泵(根据扬程、输送距离决定使用台数)。
对排泥泵应作出一定转数的规定(即规定流速)，对送泥泵应变化其转速，使其对开挖面进行加压。
一般情况下，如果将储水槽设置在地面上，那么从该位置起到开挖面的高程落差所产生的水压，即使不使用泵也可以对开挖面进行加压。
因此，当考虑停泵以及故障的措施时，用高于地下水位2m的位置(等于加压0.2kg/cm2)，来防止因压力降低所引起的对开挖面的影响，但这一措施只在紧急时使用，对于自动控制要求，原则上使用送排泥泵。
使用管路进行泥水输送，若使用操作方便的轻量级管路，容易磨损，多数仍使用煤气钢管。
泥水加压和循环使用的泵，需要达到以下两个目的。
①流体输送掘削出来的土砂(含砾石)；②控制开挖面水压的稳定。
在泥水循环系统中，如输送的仅为砂、粉砂土、粘土，则可以认为是小土粒子在胶液中被悬浮后进行输送；如输送砾石，因砾石在管道内是边沉淀边沿管壁滑动，输送受到管径大小、泵的能力、泥水浓度等限制，所以仅能输送约50%管径的砾石。
该系统的流程图见图50。
图50 泥水加压平衡盾构泥水循环系统1 泥水加压和循环系统设计泥水加压和机械化系统的设计是考虑到在整个掘进中的最苛刻条件下进行输送加压而设计的。
