最新Android应用程序绑定服务bindService的过程源代码分析汇总

安卓binder原理安卓Binder原理一、引言在安卓系统中，进程间通信（IPC）是非常重要的，而Binder作为安卓系统中的进程间通信机制，扮演着关键的角色。

本文将介绍安卓Binder的原理及其相关概念，以便更好地理解安卓系统的工作原理。

二、安卓Binder的概述Binder是安卓系统中一种轻量级的IPC机制，其设计目标是为了提供高效的进程间通信能力。

Binder主要由Binder驱动、Binder服务和Binder代理组成。

1. Binder驱动Binder驱动是位于内核空间的模块，负责处理进程间通信的底层操作。

它提供了一组接口供用户空间进程使用，用于创建Binder节点、发送和接收Binder消息等操作。

2. Binder服务Binder服务是安卓系统中的后台服务，它可以通过Binder驱动与其他进程进行通信。

每个Binder服务都有一个唯一的标识符，称为Binder引用。

通过Binder引用，其他进程可以找到并与该服务通信。

3. Binder代理Binder代理是位于用户空间的模块，负责将进程间通信的请求转发给相应的Binder服务。

它通过Binder驱动与Binder服务进行交互，并将结果返回给请求方。

三、Binder的工作原理Binder的工作原理可以分为三个步骤：注册服务、获取引用和发起调用。

1. 注册服务Binder服务首先需要在系统中注册自己，以便其他进程可以找到并与之通信。

注册服务时，Binder服务会创建一个Binder节点，并向Binder驱动注册该节点。

注册成功后，Binder服务会获得一个唯一的Binder引用。

2. 获取引用其他进程想要与已注册的Binder服务通信，就需要获取该服务的Binder引用。

获取引用的过程是通过Binder代理完成的。

Binder 代理首先通过Binder驱动找到对应的Binder节点，然后获取该节点的引用，并将引用返回给请求方。

3. 发起调用一旦获取到Binder引用，请求方可以通过Binder代理向对应的Binder服务发起调用。

binder源码解析Binder是Android系统中用于进程间通信（IPC）的核心机制。

它提供了一种高效、可靠的方式，让不同进程之间能够进行数据交换和方法调用。

下面我将从多个角度对Binder源码进行解析。

1. Binder架构，Binder架构包含了Binder驱动、Binder服务和Binder代理三个关键组件。

Binder驱动是底层的驱动程序，负责处理进程间通信的底层细节。

Binder服务是运行在服务端的组件，用于注册和管理Binder对象。

Binder代理是运行在客户端的组件，用于与服务端的Binder对象进行通信。

2. Binder驱动，Binder驱动是Linux内核中的一个模块，负责处理进程间通信的底层操作。

它提供了一组系统调用接口，用于注册和注销Binder对象、发送和接收Binder消息等。

Binder驱动使用了C/C++语言编写，源码位于内核源码树的drivers/android/binder目录下。

3. Binder服务，Binder服务是运行在服务端的组件，用于注册和管理Binder对象。

在Binder服务中，每个Binder对象都有一个唯一的标识符（Binder对象的handle）。

当客户端需要与服务端通信时，它可以通过Binder对象的handle来获取对应的Binder代理对象，并通过Binder代理对象进行数据交换和方法调用。

Binder服务的源码位于frameworks/base/core/java/android/os目录下。

4. Binder代理，Binder代理是运行在客户端的组件，用于与服务端的Binder对象进行通信。

在客户端中，通过Binder对象的handle可以获取到对应的Binder代理对象。

通过Binder代理对象，客户端可以向服务端发送请求、接收响应，并进行数据交换和方法调用。

Binder代理的源码位于frameworks/base/core/java/android/os目录下。

Android图⽂详解Binder进程通信底层原理⽬录什么是进程间通信什么是 BinderAndroid 中 IPC 的⽅式Binder 优势Linux 传统的 IPC 原理基本概念进程隔离进程空间划分系统调⽤传统 IPC 通信原理Binder IPC原理Binder 采⽤分层架构设计Binder 驱动Binder IPC 内存映射Android Binder 原理图Bind 原理图Bind 原理图交互Bind 原理图交互路线之前了解到进程与多进程，涉及多进程不可避免的遇到了进程间通信，说到进程间通信，Binder 成了⼀道绕不过的坎。

接下来咱们逐⼀了解。

什么是进程间通信进程间通信(IPC，Inner Process Comunication)，就是指不同进程之间的信息传递。

进程是系统进⾏资源分配和调度的基本单位，是操作系统的结构的基础；⼀个应⽤⾄少有⼀个进程，⼀个进程中有包含了多个线程(线程是CPU调度的最⼩单位)，进程相当于是线程的ViewGroup，线程相当于操作系统分配个进程的View。

什么是 BinderBinder 是 Android 系统中进程间通信机制(IPC)的⼀种⽅式，它是这些进程间通讯的桥梁。

正如其名"粘合剂"⼀样，它把系统中各个组件粘合到了⼀起，是各个组件的桥梁。

应⽤层：是⼀个能发起通信的Java类。

Client：是对 Binder 代理对象，是 Binder 实体对象的⼀个远程代理。

Server：是 Server 中的 Binder 实体对象。

机制：是⼀种进程间通信机制。

驱动：是⼀个虚拟物理设备驱动；如startActivity的简图：这⾥就⽤到了 Binder 通信，你会发现这⾥还有 Socker 通信，那我为什么要⽤ Binder ⽽不⽤ Socket。

Android 中 IPC 的⽅式名称特点使⽤场景Bundle只能传输实现了序列化或者⼀些Android⽀持的特殊对象适合⽤于四⼤组件之间的进程交互⽂件不能做到进程间的即时通信，并且不适合⽤于⾼并发的场景适合⽤于SharedPreference以及IO操作ContentProvider可以访问较多的数据，⽀持⼀对多的⾼并发访问，因为ContentProvider已经⾃动做好了关于并发的机制适合⽤于⼀对多的数据共享并且需要对数据进⾏频繁的CRUD操作Socket通过⽹络传输字节流，⽀持⼀对多的实时通信，但是实现起来⽐较复杂适合⽤于⽹络数据共享Messenger底层原理是AIDL，只是对其做了封装，但是不能很好的处理⾼并发的场景，并且传输的数据只能⽀持Bundle类型多进程、单线程且线程安全AIDL功能强⼤，使⽤Binder机制,⽀持⼀对多的⾼并发实时通信，但是需要处理好线程同步⼀对多并且有远程进程通信的场景Binder 优势出发点Binder共享内存Socket性能拷贝⼀次⽆需拷贝拷贝两次特点基于C/S架构，易⽤性⾼控制复杂，易⽤性差基于C/S架构，通⽤接⼝，传输效率低、开销⼤安全每个APP分配UID，同时⽀持实名和匿名依赖上层协议，访问接⼊点是开放的不安全依赖上层协议，访问接⼊点是开放的不安全通过以上对⽐，Android 最终选择了⾃建⼀套兼顾好⽤、⾼效、安全的 Binder。

Android进程间通信-Binder机制目录一．简要介绍和学习计划二．Service Manager成为Binder守护进程之路三．Server和Client获得Service Manager接口之路四．Server启动过程源代码分析五．Client获得Server远程接口过程源代码分析六．应用程序框架层的Java接口源代码分析一、Android进程间通信（IPC）机制Binder 简要介绍和学习计划我们知道，在Android系统中，每一个应用程序都是由一些Activity和Service组成的，一般Service 运行在独立的进程中，而 不同的Activity有可能运行在同一个进程中，也可能运行在不同的进程中。

这很自然地想到，不在同一个进程的Activity和Service是如何 通信的呢？毕竟它们要协作在一起来完成一个完整的应用程序功能。

这就是本文中要介绍的Android系统进程间通信机制Binder了。

我们知道，Android系统是基于Linux内核的，而Linux内核继承和兼容了丰富的Unix系统进程间通信（IPC）机制。

有传统的管道 （Pipe）、信号（Signal）和跟踪（Trace），这三项通信手段只能用于父进程与子进程之间，或者兄弟进程之间；后来又增加了命令管道 （Named Pipe），使得进程间通信不再局限于父子进程或者兄弟进程之间；为了更好地支持商业应用中的事务处理，在AT&T的Unix 系统V中，又增加了 三种称为“System V IPC”的进程间通信机制，分别是报文队列（Message）、共享内存（Share Memory）和信号量（Semaphore）；后来BSD Unix对“System V IPC”机制进行了重要的扩充，提供了一种称为插口（Socket）的进程间通信机制。

若想进一步详细了解这些进程间通信机制，建议参考Android学习启动篇一文中提到《Linux内核源代码情景分析》一书。

Android应用程序组件Service与Activity一样，既可以在新的进程中启动，也可以在应用程序进程内部启动；前面我们已经分析了在新的进程中启动Service的过程，本文将要介绍在应用程序内部绑定Service的过程，这是一种在应用程序进程内部启动Service的方法。

在前面一篇文章Android进程间通信（IPC）机制Binder简要介绍和学习计划中，我们就曾经提到，在Android系统中，每一个应用程序都是由一些Activity和Service组成的，一般Service运行在独立的进程中，而Activity有可能运行在同一个进程中，也有可能运行在不同的进程中；在接下来的文章中，Android系统在新进程中启动自定义服务过程（startService）的原理分析一文介绍了在新的进程中启动Service的过程，Android应用程序启动过程源代码分析一文介绍了在新的进程中启动Activity的过程，而Android应用程序内部启动Activity 过程（startActivity）的源代码分析一文则介绍了在应用程序进程内部启动Activity的过程；本文接过最后一棒，继续介绍在应用程序进程内部启动Service的过程，这种过程又可以称在应用程序进程内部绑定服务（bindService）的过程，这样，读者应该就可以对Android应用程序启动Activity和Service有一个充分的认识了。

这里仍然是按照老规矩，通过具体的例子来分析Android应用程序绑定Service的过程，而所使用的例子便是前面我们在介绍Android 系统广播机制的一篇文章Android系统中的广播（Broadcast）机制简要介绍和学习计划中所开发的应用程序Broadcast了。

我们先简单回顾一下这个应用程序实例绑定Service的过程。

在这个应用程序的MainActivity的onCreate函数中，会调用bindService 来绑定一个计数器服务CounterService，这里绑定的意思其实就是在MainActivity内部获得CounterService的接口，所以，这个过程的第一步就是要把CounterService启动起来。

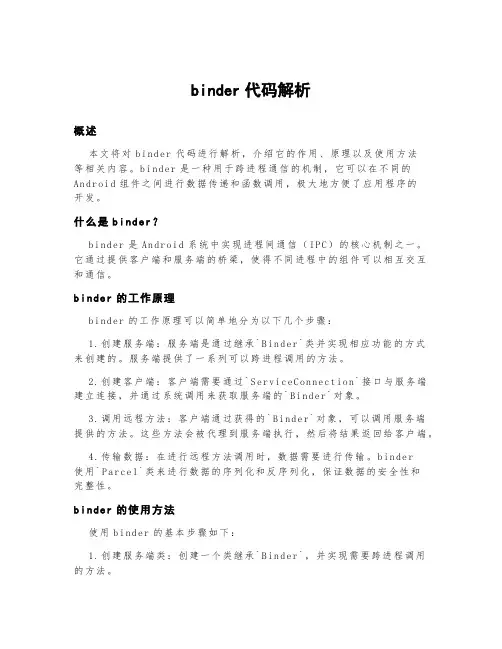

binder代码解析概述本文将对bi nd er代码进行解析，介绍它的作用、原理以及使用方法等相关内容。

bi nd er是一种用于跨进程通信的机制，它可以在不同的A n dr oi d组件之间进行数据传递和函数调用，极大地方便了应用程序的开发。

什么是bind er？b i nd er是A nd ro id系统中实现进程间通信（IP C）的核心机制之一。

它通过提供客户端和服务端的桥梁，使得不同进程中的组件可以相互交互和通信。

binde r的工作原理b i nd er的工作原理可以简单地分为以下几个步骤：1.创建服务端：服务端是通过继承`Bin d er`类并实现相应功能的方式来创建的。

服务端提供了一系列可以跨进程调用的方法。

2.创建客户端：客户端需要通过`S er vi c eC on ne ct io n`接口与服务端建立连接，并通过系统调用来获取服务端的`Bi nd er`对象。

3.调用远程方法：客户端通过获得的`B i nd er`对象，可以调用服务端提供的方法。

这些方法会被代理到服务端执行，然后将结果返回给客户端。

4.传输数据：在进行远程方法调用时，数据需要进行传输。

b i nd er使用`P ar ce l`类来进行数据的序列化和反序列化，保证数据的安全性和完整性。

binde r的使用方法使用bi nd er的基本步骤如下：1.创建服务端类：创建一个类继承`Bin d er`，并实现需要跨进程调用的方法。

2.注册服务端：在`A n dr oi dM an if es t.x m l`文件中声明服务端，并指定相应的`Se rv ice`类。

3.创建客户端类：创建一个类，通过`S e rv ic eC on ne ct ion`接口与服务端建立连接，并获取服务端的`Bi nd er`对象。

4.调用远程方法：通过获得的`Bi nd er`对象，可以调用服务端提供的方法。

5.解除绑定：使用`u n bi nd Se rv ic e()`方法解除客户端与服务端的连接。

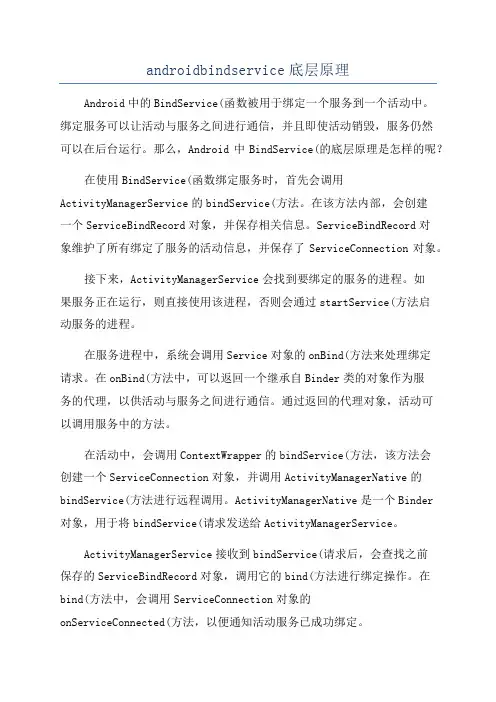

androidbindservice底层原理Android中的BindService(函数被用于绑定一个服务到一个活动中。

绑定服务可以让活动与服务之间进行通信，并且即使活动销毁，服务仍然可以在后台运行。

那么，Android中BindService(的底层原理是怎样的呢？在使用BindService(函数绑定服务时，首先会调用ActivityManagerService的bindService(方法。

在该方法内部，会创建一个ServiceBindRecord对象，并保存相关信息。

ServiceBindRecord对象维护了所有绑定了服务的活动信息，并保存了ServiceConnection对象。

接下来，ActivityManagerService会找到要绑定的服务的进程。

如果服务正在运行，则直接使用该进程，否则会通过startService(方法启动服务的进程。

在服务进程中，系统会调用Service对象的onBind(方法来处理绑定请求。

在onBind(方法中，可以返回一个继承自Binder类的对象作为服务的代理，以供活动与服务之间进行通信。

通过返回的代理对象，活动可以调用服务中的方法。

在活动中，会调用ContextWrapper的bindService(方法，该方法会创建一个ServiceConnection对象，并调用ActivityManagerNative的bindService(方法进行远程调用。

ActivityManagerNative是一个Binder对象，用于将bindService(请求发送给ActivityManagerService。

ActivityManagerService接收到bindService(请求后，会查找之前保存的ServiceBindRecord对象，调用它的bind(方法进行绑定操作。

在bind(方法中，会调用ServiceConnection对象的onServiceConnected(方法，以便通知活动服务已成功绑定。

android binder 原理AndroidBinder是一种IPC机制，是 Android 系统中非常重要的一部分。

它使得不同进程之间可以通过接口来进行通信，实现了进程间的数据传输，从而让应用程序之间可以互相协作。

Android Binder 主要由以下两个部分组成：Binder 驱动和Binder 服务。

Binder 驱动是位于内核空间的模块，它负责管理进程间通信的核心逻辑。

Binder 服务则是位于用户空间的进程，它负责提供接口，允许其他进程通过 Binder 驱动来进行通信。

Android Binder 采用面向对象的方式来实现进程间通信。

每个Binder 服务都有一个唯一的标识符，称为 Binder ID。

其他进程可以通过 Binder ID 来访问对应的 Binder 服务。

在 Binder 服务中，会定义一些接口，用于提供数据传输和方法调用的功能。

Binder 服务通过 Binder 驱动来进行注册和管理，当其他进程需要访问该服务时，Binder 驱动会将请求传递给对应的 Binder 服务。

Android Binder 采用了一些特殊的机制来实现进程间通信的安全性和效率。

例如，Binder 驱动会对传输的数据进行序列化和反序列化，以确保数据的正确性和一致性。

此外，Binder 驱动还实现了优化机制，能够对频繁的数据传输进行加速，提高传输效率。

总的来说，Android Binder 是 Android 系统中非常重要的一部分。

它实现了进程间通信的功能，让应用程序之间可以互相协作。

对于 Android 开发者来说，理解 Android Binder 的原理，能够更好地进行应用程序的开发和优化。

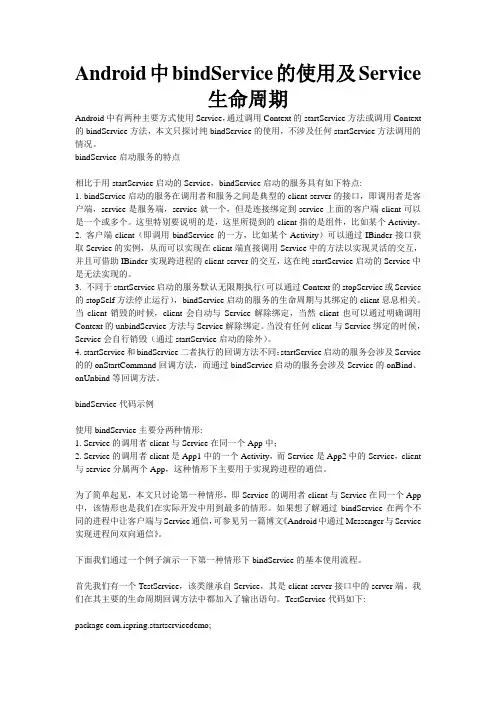

Android中bindService的使用及Service生命周期Android中有两种主要方式使用Service，通过调用Context的startService方法或调用Context 的bindService方法，本文只探讨纯bindService的使用，不涉及任何startService方法调用的情况。

bindService启动服务的特点相比于用startService启动的Service，bindService启动的服务具有如下特点:1. bindService启动的服务在调用者和服务之间是典型的client-server的接口，即调用者是客户端，service是服务端，service就一个，但是连接绑定到service上面的客户端client可以是一个或多个。

这里特别要说明的是，这里所提到的client指的是组件，比如某个Activity。

2. 客户端client（即调用bindService的一方，比如某个Activity）可以通过IBinder接口获取Service的实例，从而可以实现在client端直接调用Service中的方法以实现灵活的交互，并且可借助IBinder实现跨进程的client-server的交互，这在纯startService启动的Service中是无法实现的。

3. 不同于startService启动的服务默认无限期执行（可以通过Context的stopService或Service 的stopSelf方法停止运行），bindService启动的服务的生命周期与其绑定的client息息相关。

当client销毁的时候，client会自动与Service解除绑定，当然client也可以通过明确调用Context的unbindService方法与Service解除绑定。

当没有任何client与Service绑定的时候，Service会自行销毁（通过startService启动的除外）。

binderservice原理BinderService原理BinderService是Android系统中的一个重要组件，它是实现IPC （进程间通信）的关键之一。

在Android系统中，不同的应用程序运行在各自的进程中，为了实现不同应用程序之间的通信，Android引入了Binder机制。

BinderService作为Binder机制的核心，负责处理不同进程间的通信请求。

一、Binder机制简介Binder机制是Android系统中实现IPC的一种方式。

它基于C/S （Client/Server）架构，通过Binder驱动将不同进程中的组件连接起来。

在Binder机制中，服务端通过Binder对象提供服务，客户端通过获取Binder对象的引用来调用服务端的方法。

Binder机制的核心是Binder驱动，它负责进程间通信的底层实现。

二、BinderService的作用BinderService是服务端的一种实现方式，它可以提供一系列的方法供客户端调用。

在BinderService中，我们可以定义一些远程接口，客户端可以通过这些接口来调用服务端的方法。

服务端收到客户端的请求后，会执行相应的方法，并将结果返回给客户端。

三、BinderService的工作原理1. 创建Binder对象：在服务端，我们首先需要创建一个继承自Binder类的对象。

这个对象就是我们要提供给客户端调用的实例。

2. 实现远程接口：在Binder对象中，我们需要实现一些远程接口。

这些接口定义了客户端可以调用的方法。

3. 注册BinderService：在服务端，我们需要将Binder对象注册为BinderService。

这样客户端才能通过Binder对象来调用服务端的方法。

4. 客户端连接服务端：在客户端，我们需要获取服务端的Binder 对象引用。

通过这个引用，客户端可以调用服务端的方法。

5. 客户端调用服务端方法：客户端通过Binder对象引用来调用服务端的方法。
