风电场电气运行规程

附件：风力发电场运行规程(DL/T666-1999)1 范围本规程给出了对风力发电场设备和运行人员的要求，规定了正常运行、维护的内容和方法及事故处理的原则和方法等。

本规程适用于并网风力发电机组（以下简称风电机组）组成的总容量在1000kW及以上的、单机容量为100kW及以上定桨距或变桨距水平轴风电机组组成的风力发电场（以下简称风电场）。

垂直轴式风电机组组成的风电场或容量在1000kW以下的风电场可参照执行。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB14285—1993 继电保护和安全自动装置技术规程DL408—1991 电业安全工作规程（发电厂和变电所电气部分）DL409—1991 电业安全工作规程（电力线路部分）DL/T572—1995 电力变压器运行规程DL/T596—1996 电力设备预防性试验规程DL/T620—1997 交流电气装置的过电压保护和绝缘配合DL5027—1993 电力设备典型消防规程SD 292—1988 架空配电线路及设备运行规程（试行）3 对设备的基本要求3.1风电机组3.1.1风电机组及其附属设备风电机组及其附属设备均应有设备制造厂的金属铭牌，应有风电场自己的名称和编号，并标示在明显位置。

3.1.2 塔架和机舱塔架应设攀登设施，中间应设休息平台，攀登设施应有可靠的防止坠落的保护设施，以保证人身安全。

机舱内部应有消音设施，并应有良好的通风条件，塔架和机舱内部照明设备齐全，亮度满足工作要求。

塔架和机舱应满足到防盐雾腐蚀、防沙尘暴的要求，机舱、控制箱和桶式塔架均应有防小动物进入的措施。

3.1.3 风轮风轮应具有承受沙暴、烟雾侵袭的能力，并有防雷措施。

3.1.4 制动系统风电机组至少应具有两种不同原理的能独立有效制动的制动系统。

3.1.5调向系统调向系统应设有自动解缆和扭缆保护装置。

风电场风电机组运行规程1 主题内容与适用范围1.1 本章规定了风电场风电机组运行、维护的主要内容，提出了风电机组的运行、异常和故障处理的行为要求。

1.2 本章适用于风电场风力发电机组的运行维护管理（以下简称风电机组），也可供维修人员参考。

2 引用标准GB/T 2900.53电工术语- 风力发电机组风力发电机组安全要求GB/T 18451.1风电场风能资源测量方法GB/T 18709风力发电机组第1 部分通用技术条件GB/T 19960.1风力发电机组第2 部分通用试验方法GB/T 19960.2风电场接入电力系统技术规定GB/Z 19963GB/T 20319风力发电机组验收规范GB 26860-2011 电力安全工作规程（发电厂和变电所电气部分）GB 26859-2011 电力安全工作规程（电力线路部分）DL/T572电力变压器运行规程微机继电保护装置运行管理规程DL/T 587DL/T596电力设备预防性试验规程DL/T 741架空送电线路运行规程风力发电场安全规程DL/T 796变电站运行导则DL/T 969风力发电场设计技术规范DL/T 5383电力设备典型消防规程DL/T 5027DL/T5191风力发电场项目建设工程验收规程3 运行规定3.1 设备管辖范围规定风电场风电机组由运行当班值长管辖。

3.2 对风力发电机组的基本要求3.2.1 风电机组及其附属设备均应有设备制造厂的铭牌，应有风电场内统一的设备名称和设备编号，并标示在明显位置。

3.2.2 塔筒底部安装的变频器柜应满足防雨、防沙尘、防止小动物进入的要求。

3.2.3 风电机组塔筒、机舱内装设的攀登设施上应装设足够的休息平台与工作平台，攀登设施应有可靠的防止人员坠落的保护设施，以保证人身安全。

配备的提升罐笼、助爬器等辅助设施检验合格。

3.2.4 塔架、机舱内部照明设备齐全，亮度满足工作要求。

机舱内部应配有维护检修工作电源接口或插座。

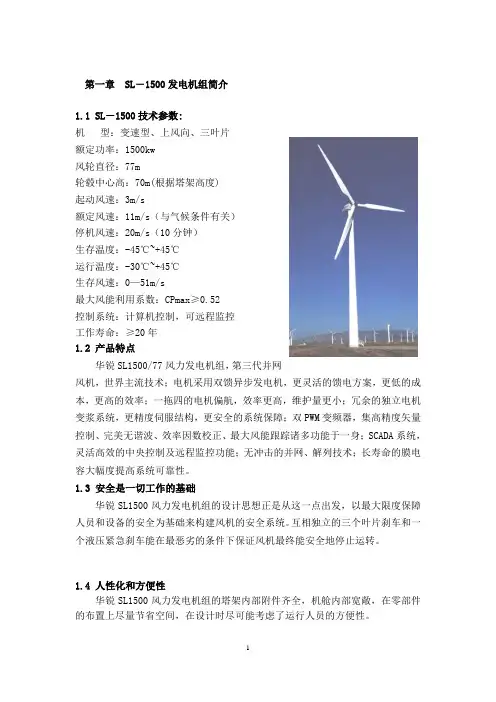

第一章 SL－1500发电机组简介1.1 SL－1500技术参数:机型：变速型、上风向、三叶片额定功率：1500kw风轮直径：77m轮毂中心高：70m(根据塔架高度)起动风速：3m/s额定风速：11m/s（与气候条件有关）停机风速：20m/s（10分钟）生存温度：-45℃~+45℃运行温度：-30℃~+45℃生存风速：0—51m/s最大风能利用系数：CPmax≥0.52控制系统：计算机控制，可远程监控工作寿命：≥20年1.2 产品特点华锐SL1500/77风力发电机组，第三代并网风机，世界主流技术；电机采用双馈异步发电机，更灵活的馈电方案，更低的成本，更高的效率；一拖四的电机偏航，效率更高，维护量更小；冗余的独立电机变浆系统，更精度伺服结构，更安全的系统保障；双PWM变频器，集高精度矢量控制、完美无谐波、效率因数校正、最大风能跟踪诸多功能于一身；SCADA系统，灵活高效的中央控制及远程监控功能；无冲击的并网、解列技术；长寿命的膜电容大幅度提高系统可靠性。

1.3 安全是一切工作的基础华锐SL1500风力发电机组的设计思想正是从这一点出发，以最大限度保障人员和设备的安全为基础来构建风机的安全系统。

互相独立的三个叶片刹车和一个液压紧急刹车能在最恶劣的条件下保证风机最终能安全地停止运转。

1.4 人性化和方便性华锐SL1500风力发电机组的塔架内部附件齐全，机舱内部宽敞，在零部件的布置上尽量节省空间，在设计时尽可能考虑了运行人员的方便性。

1.5 机舱各零部件分布图(1）叶片（2）轮毂（3）变浆系统（4）齿轮箱（5）减噪装置（6）偏航系统（7）制动联轴装置（8）吊车（9）发电机（10）变频柜（11）风速仪（12）塔筒（13）水冷装置第二章电气控制系统华锐SL1500风力发电机组的电控系统包含正常运行控制、运行状态监测和安全保护三个方面的职能。

2.1 电控系统组成电气控制系统由电源系统、变速恒频控制系统、偏航控制系统、变桨控制系统和PLC控制系统。

程贺兰山风电厂运行规程目录目录第一篇风机及配套设备主要系统第一章、风力发电机系统介绍第二章、 VESTAS风机主要系统介绍和技术规范，技术参数说明第三章、箱式变压器主要系统介绍和技术规范，技术参数说明第四章、架空线路主要系统介绍和技术规范和技术规范，技术参数说明第二篇风机及配套设备正常运行第一章、GAMESA风电机组的正常运行第二章、VESTAS风电机组的正常运行第三章、箱式变压器的正常运行第四章、线路的正常运行第五章、线路的正常运行第三篇风机及配套设备的异常运行和事故处理第一章、风电场异常运行与事故处理基本原则和要求第二章、风电机组异常运行及事故处理前言一、范围本规程给出了对宁夏贺兰山风电厂设备和运行人员的要求，规定了正常运行、维护的内容和操作方法及事故处理的原则和操作方法。

本规程适用于Gamesa Eolica S.A.公司生产的G52/G58-850kW风力发电机和Vestas公司生产的V52 -850kW风力发电机。

二、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

DL/T666-1999 风力发电场运行规程DL/T797-2001 风力发电场检修规程DL769-2001 风力发电场安全规程GB14285-93 继电保护和安全自动装置技术规程。

DL408-91 电业安全工作规程（发电厂和变电所部分）DL409-91电业安全工作规程（电力线路部分）DL/T572-95电力变压器运行规程DL/T596-1996电力设备预防性试验规程DL/T620-97交流电气装置的过电压保护和绝缘配合DL5027-93电力设备典型消防规程SD292-88架空配电线路及设备运行规程电力工业部（79）电生字53号电力电缆运行规程三、香山风力发电厂全厂设备简介1、电气主接线部分香山风电厂风机与10KV箱式变压器的组合方式为一机一变单元接线方式，箱式变压器布置在风机塔筒附近，户外落地台式布置。

程
贺兰山风电厂运行规程
目录
目录
第一篇风机及配套设备主要系统
第一章、风力发电机系统介绍
第二章、 VESTAS风机主要系统介绍和技术规范，技术参数说明
第三章、箱式变压器主要系统介绍和技术规范，技术参数说明
第四章、架空线路主要系统介绍和技术规范和技术规范，技术参数说明
第二篇风机及配套设备正常运行
第一章、GAMESA风电机组的正常运行
第二章、VESTAS风电机组的正常运行
第三章、箱式变压器的正常运行
第四章、线路的正常运行
第五章、线路的正常运行
第三篇风机及配套设备的异常运行和事故处理
第一章、风电场异常运行与事故处理基本原则和要求
第二章、风电机组异常运行及事故处理。

岭门风电场运行检修规程风力发电机组运行规程版本：编制：校对：审核：批准：目录前言本规程给出了对风力发电机组（以下简称风电机组）设备和使用人员的要求,规定了正常运行、维护的内容和方法以及故障的处理的原则与方法。

一、范围本规程适用于并网风力发电机组成的总容量在4.95万千万时及以上的、单机容量为1500KW变桨距水平轴风电机组组成的风力发电场。

二、引用标准2.1 《风力发电场运行规程》2.2 《风力发电机组电气系统》2.3 《明阳机组运行状态及故障代码手册-中文版v2.0》2.4 《电力工业安全知识》三、对设备的基本介绍3.1风力发电机组参数3.2 对风力发电机组的要求风电机组及其附属设备均应具有金属名牌，上面应标有名称和编号，并标示在明显位置。

3.3塔架和机舱塔架应设攀登设施，中间应设休息台，攀登设施应有可靠的防止坠落的保护设施，以保证人身安全。

机舱内应有消防措施、消音设施，并应具有良好的通风条件，塔架和机舱内部照明设备齐全，亮度满足工作要求。

塔架和机舱应满足防盐雾腐蚀、防沙尘暴的要求，机舱、控制箱和筒式塔架应有防小动物进入的措施。

3.4风轮风力发电机组的叶轮是将风能转化成动能的主要部件，是风机最重要的部件，叶轮效率和性能的好坏与整机的性能有直接的关系。

明阳风电MY1.5风力发电机组的叶轮由三个叶片和一个轮毂组成。

轮毂与叶片之间采用刚性连接。

风机的三个叶尖都能自动变桨，风机就能安全停止，因而风机的空气制动刹车是整个风力机组中最可靠的保护装置。

叶片采用玻璃钢增强树酯制成。

风轮应具有防沙尘暴、盐雾腐蚀的能力，并具有防雷措施。

3.5电机明阳风电MY1.5风力发电机组采用双馈式异步感应发电机。

MY1.5风力发电机参数额定功率： 1550KW冷却方式：空冷却发电机类型：双馈异步电机发电机额定电压： 690V保护等级： IP54转速范围： 1000～2016rpm绝缘等级： F级功率因数： -0.90^+0.903.6变频器明阳MY1.5风力发电机组采用双馈式风冷变频器，变频器位于塔筒下方平台，由三个柜子组成。

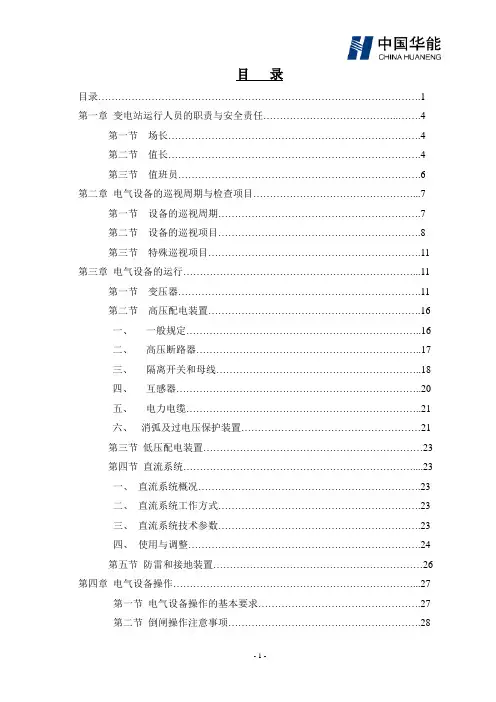

目录目录 (1)第一章变电站运行人员的职责与安全责任 (4)第一节场长 (4)第二节值长 (4)第三节值班员 (6)第二章电气设备的巡视周期与检查项目 (7)第一节设备的巡视周期 (7)第二节设备的巡视项目 (8)第三节特殊巡视项目 (11)第三章电气设备的运行 (11)第一节变压器 (11)第二节高压配电装置 (16)一、一般规定 (16)二、高压断路器 (17)三、隔离开关和母线 (18)四、互感器 (20)五、电力电缆 (21)六、消弧及过电压保护装置 (21)第三节低压配电装置 (23)第四节直流系统 (23)一、直流系统概况 (23)二、直流系统工作方式 (23)三、直流系统技术参数 (23)四、使用与调整 (24)第五节防雷和接地装置 (26)第四章电气设备操作 (27)第一节电气设备操作的基本要求 (27)第二节倒闸操作注意事项 (28)第三节倒闸操作的规定及顺序 (29)第四节操作的特殊规定 (30)第五章电气设备的事故处理 (31)第一节处理事故的一般原则 (31)第二节系统事故的处理 (32)一、母线电压消失 (32)二、系统振荡、内部过电压 (33)三、线路断路器跳闸 (34)四、接地故障 (34)五、事故时通讯中断 (35)第三节变压器事故处理 (36)一、变压器的不正常现象 (36)二、瓦斯保护信号动作 (37)三、变压器的断路器跳闸 (37)四、变压器过负荷 (38)第四节其它电气设备的事故处理 (39)一、断路器 (39)二、电力电缆 (40)三、隔离开关 (40)四、互感器 (41)第五节直流系统的事故处理 (42)一、直流系统接地 (42)二、蓄电池 (43)三、充电设备 (43)四、直流母线电压消失及电压过高、过低 (44)第六节电气设备着火 (44)第六章变电站综合自动化系统 (45)第一节SAX30 系列微机测控保护装置 (45)第二节RCS-943A 高压输电线路成套保护装置 (52)第三节继电保护和自动装置配置 (54)附录：设备规范 (57)附录A (57)附录B (59)附录C (61)第一章变电站运行人员的职责第一节场长第1条：场长是全站行政、生产的负责人，对本站的安全经济运行、设备管理、人员培训和生活等工作负全面领导责任。

风力发电场运行规程DL/T666 1999所属分类：企业运行管理规范性质：强制性有效性：现行状态：制定发文单位：中华人民共和国国家经济贸易委员会文号：DL/T666 1999发布日期：1999-08-02实施日期：1999-10-011 范围本规程规定了风力发电场设备和运行人员的要求，正常运行、维护的内容和方法及事故处理的原则和方法等。

本规程适用于并网风力发电机组（以下简称风电机组）组成的总容量在1000kW及以上的、单机容量为100kW及以上定桨距或变桨距水平轴风电机组组成的风力发电场（以下简称风电场）。

垂直轴式风电机组组成的风电场或容量在1000kW以下的风电场可参照执行。

2 引用标准及参考文件GB/T1.1-2000 标准化工作导则GB/T15498-1995 企业标准体系管理标准和工作标准的构成和要求GL/T800-2001 电力行业标准编制规则DL/T600-2001 电力标准编写的基本规定GB14285—1993 继电保护和安全自动装置技术规程DL408—1991 电业安全工作规程DL/T572—1995 电力变压器运行规程DL/T596—1996 电力设备预防性试验规程DL/T620—1997 交流电气装置的过电压保护和绝缘配合DL5027—1993 电力设备典型消防规程SD 292—1988 架空配电线路及设备运行规程（试行）3 职责3.1 运行管理部门是本规程的归口管理部门。

3.2 运行管理部门负责规程的制订、修订等工作。

4 管理内容与要求4.1 对设备的基本要求4.1.1 风电机组:4.1.1.1 风电机组及其附属设备:风电机组及其附属设备均应有设备制造厂的金属铭牌，应有风电场自己的名称和编号，并标示在明显位置。

4.1.1.2 塔架和机舱:塔架应设攀登设施，中间应设休息平台，攀登设施应有可靠的防止坠落的保护设施，以保证人身安全。

机舱内部应有消音设施，并应有良好的通风条件，塔架和机舱内部照明设备齐全，亮度满足工作要求。

风力发电场运行规程1概述本规程给出了对风力发电设备和使用维护人员的要求，规定了正常运行、维护的内容和方法及故障处理的原则和方法。

2依据风力发电场运行规程是中华人民共和国电力行业标准，DL/T666—19 99，由中华人民共和国国家经济贸易委员会于1999年8月2 日批准，自1999年10月1 日实施。

主要起草人：张国诚、罗允善、路峰、徐成龙、于永杰、陈炳宏、张承来、张红。

3对设备的基本要求3.1风力发电机组（以下简称风电机组）3.1.1风电机组及其附属设备风电机组及其附属设备均有制造厂的金属铭牌，应有风电场自己的名称和编号，并标示在明显位置。

3.1.2塔架和机舱塔架应设攀登设施，中间应设休息平台，攀登设施应有可靠的防止坠落的保护设施，以保证人身安全。

机舱内部应有消音设施，并应有良好的通风条件，塔架和机舱内部照明设备齐全，亮度满足工作要求。

塔架和机舱应满足防盐雾腐蚀、防沙尘暴的要求，机舱、控制箱和筒式塔架均应有防小动物进入的措施。

3.1.3 风轮风轮应具有承受沙暴、盐雾侵袭的能力，并有防雷措施。

3.1.4制动系统风电机组至少应具有两种不同原理的能独立有效制动的制动系统。

3.1.5调向系统调向系统应设有自动解缆和扭缆保护装置。

在寒冷地区，测风装置必须有防冰冻措施。

3.1.6 控制系统风电机组的控制系统应能监测以下主要数据并设有主要报警信号：（1）发电机温度、有功与无功功率、电流、电压、频率、转速、功率因数。

（2）风轮转速、变桨距角度。

（3）齿轮箱油位与油温。

（4）液压装置油位与油压。

（5）制动刹车片温度。

（6）风速、风向、气温、气压。

（7）机舱温度、塔内控制箱温度。

（8）机组振动超温和制动刹车片磨损报警。

3.1.7发电机发电机防护等级应能满足防盐雾、防沙尘暴的要求。

湿度较大的地区设有加热装置以防结露。

发电机应装有定子绕组测温装置和转子测速装置。

3.1.8 齿轮箱齿轮箱应有油位指示器和油温传感器，寒冷地区应有加热油的装置。

风电场三⼤规程（安全规程、运⾏规程、检修规程）风电场安全规程（DL796-2001）1.范围本标准规定了风⼒发电安全⽣产⼯作内容、权限、责任及检查考核办法。

本标准适⽤于风⼒发电企业安全⽣产全部过程。

2.引⽤标准下列标准所包含的条⽂，通过在本标准中引⽤⽽构成为本标准的条⽂。

本标准出版时，所⽰版本均为有效。

所有标准都会被修订，使⽤本标准的各⽅应探讨使⽤下列标准最新版本的可能性。

DL408—1991电业安全⼯作规程（发电⼚和变电所电⽓部分）DL409—1991电业安全⼯作规程（电⼒线路部分）DL558—1994电业⽣产事故调查规程DL／T572—1995电⼒变压器运⾏规程DL／T666—1999风电场运⾏规程DL／T797—2001风电场检修规程SD292—1988架空配电线路及设备运⾏规程电安全[1994]227号关于修订《电业安全⼯作规程（热⼒和机械部分）部分条款的通知》3.总则3.1风⼒发电⽣产必须坚持“安全第⼀、预防为主”⽅针。

风电场应建⽴、健全风电安全⽣产⽹络，全⾯落实第⼀责任⼈的安全⽣产责任制。

3.2任何⼯作⼈员发现有违反本标准规定，并⾜以危及⼈⾝和设备安全者必须予以制⽌。

3.3风电场应按照DL／T666、DL／T797及本标准制定实施细则、⼯作票制度、操作票制度、交接班制度、巡回检查制度、操作监护制度、维护检修制度、消防制度等。

3.4⼯作⼈员对本规程每年考试⼀次。

因故间断⼯作三个⽉以上者，必须重新学习本规程，调动到新的⼯作岗位⼈员，在开始⼯作前必须学习规程有关部分，并经过考试合格才能上岗。

新参加⼯作⼈员必须进⾏三级安全教育，经考试合格后才能进⼊⽣产现场⼯作。

外来临时⼯作和培训⼈员，在开始⼯作前必须向其进⾏必要的安全教育和培训。

外来⼈员参观考察风电场，必须有专⼈陪同。

3.5风电场内电⽓设备的事故处理应按本标准所列“引⽤标准”中相应的标准执⾏。

3.6风电场升压站的事故处理参照DL／T572的规定处理。

For personal use only in study and research; not for commercial useZSBT-GC-001(2)/2013第一部分风力发电机组运行规程(同步直驱-金风部分)1 适用范围本规程适用于中国水电顾问集团风电张北有限公司金风（同步直驱类）风力发电机组运行管理及相关方面工作。

2 引用标准DL/T6661999 ——1999 风力发电厂运行规程国家电网公司电力安全工作规程（电气部分）国家电网公司电力安全工作规程（线路部分）金风厂家随机技术资料3 风机参数3.1基本参数机型：金风82/1500轮毂中心高度：70m额定功率：1500kW额定电压：620V频率：50Hz功率因数：感性0.95-容性0.99可调切入风速：3.0m/s切出风速：22m/s（10min平均值）额定风速：10.3m/s生存风速：52.5m/s叶轮转速范围：9～17.3rpm叶轮额定转速：17.3rpm运行温度：-30℃～+40℃生存温度：-40℃～+50℃3.2叶轮直径：82.84m扫风面积：5375㎡叶片材料：玻璃纤维增强树脂材料长度：40.3m3.3发电机制造厂家：金风科技额定功率：1500kW额定电压：620V发电机类型：交流永磁同步发电机额定电流（相）：660A防护等级：IP23润滑方式：润滑脂/自动润滑润滑脂型号：SKF LGEP2额定转速：17.3极数：88极绝缘等级：F3.4变流器（全功率变换）功率变换元件：IGBT视在功率：1579kVA额定输出电压：620V额定输出电流：1397A输出频率范围：50±0.4Hz防护等级：IP54功率元件调制方式：SPWM变流器控制类型：数字矢量控制3.5制动系统刹车系统：3只叶片变桨空气制动锁定系统：发电机液压制动器3.6偏航系统类型：电机驱动/四级行星齿减速控制：PLC控制主动偏航对风偏航速度：0.43°/s(13分钟/圈) 偏航轴承：外齿圈四点接触球轴承润滑方式：自动加注润滑脂3.7重量机舱：11800kg风轮（含叶片）：33200kg叶片（每片）：6307kg发电机：43800kg塔架：114830kg4 风机运行说明4.1风机的基本状态，风机主要有如下几种状态：a．初始化b．待机c．启动d．增速e．并网f．停机、紧急停机，PLC重新启动时，运行系统从初始化开始进行系统检查，如有故障，进入停机状态，如无故障，进入待机状态。

适用范围1、本规程适用于重庆石柱大堡梁风电场选用的H102-2.0MW风电机组设备运行、管理、维护工作。

2、本规程所列条款如有与上级规程相抵触的以上级规程为准。

3、生产副总、总工程师、安生部主任、副主任、专工、场长、安全员、值班长、主值班员、副值班员、值班员应熟悉本规程。

4、调度管辖设备，未经值班调度同意，值班人员不得任意改变使用状态。

5、不属调度管辖的设备（如所用变低压侧、直流系统、箱式变等）值班负责人应根据公司的相关规定进行管理。

引用标准1、GB14285—1993 《继电保护和安全自动装置技术规程》2、DL408—1991《电业安全工作规程》（发电厂和变电所电气部分）3、DL409—1991《电业安全工作规程》（电力线路部分）4、DL/T572—1995《电力变压器运行规程》5、DL/T59 GB142856—1996《电力设备预防性试验规程》6、DL/T620—1997 《交流电气装置的过电压保护和绝缘配合》7、DL/T666—1999 《风力发电场运行规程》8、DL 796－2001 《风力发电场安全规程》9、DL5027—1993《电力设备典型消防规程》10、DL 558—94 《电力生产事故调查规程》11、gis国电发（2000）589号《防止电力生产重大事故的二十九项重点要求》变电站管理规范（试行）国电公司2003年发布11、联合动力风电设备运行维护手册1、风电场工作人员基本要求a 风电场的运行人员必须经过岗位培训，考核合格，健康状况符合上岗条件。

b 熟悉风电机组的工作原理及基本结构。

c 掌握计算机监控系统的使用方法。

d 熟悉风电机组各种状态信息，故障信号及故障类型，掌握判断一般故障的原因和处理的方法。

e 能统计计算容量系数、利用小时数、故障率等。

f 熟悉操作票、工作票的填写以及“引用标准”中有关规程的基本内容。

g 新聘人员应有3个月实习期，实习期满后经考核合格方能上岗。

实习期内不得独立工作。

风力发电机组运行规程1.编制说明风力发电机组采用基于嵌入式平台的PLC 控制系统，此系统能控制机组完成从启动、升速到并网带负荷运行及停机的全过程。

风力发电机组运行规程规定了保证风机安全启动、带负荷运行、停机的基本要求，以及在以上过程中出现异常情况的处理措施和相关注意事项，本文件主要用于场维护人员对风力发电机执行正常的启机和停机操作，并对机组运行过程中出现的一些故障情况做出正确处理的方法。

无论是风机的启动、带负载运行、安全停机或者故障处理，必须遵守相应施工安全规范，保证该前提的基础上，风机的运行才能得到保证：1.1 施工安全规范：1.1.1维修人员必须年满 18 周岁且受过专业培训、具备维修和维护能力，只有具备资格的工作人员才能在设备上工作；1.1.2按照公司的管理制度，办理相关票证、登高作业证等；1.1.3遵守国家规定的安全条例；1.1.4遵守“三不伤害”原则，即不伤害自己，不伤害他人，不被别人伤害；1.1.5要做好安全防护工作：高空作业要系好安全带，戴安全帽，正确穿戴工作服，劳保鞋，手套等；1.1.6避免交叉作业，交叉作业应采取隔离防护；1.1.7进行电气维修/操作时，应按照安全规程送/断电，并做好绝缘保护工作；1.1.8运行的风机设备必须防止未授权人员进入，在执行维护和维修期间，要禁止未授权人员进入危险领域；1.1.9在工作结束后，所有的设备必须要进行彻底的清理。

所有的工具，替代零件、易燃材料、清理的碎布和包装箱必须从设备附近搬走。

以安全环保的方式妥善处理工作材料、消费品和替代零件。

1.2.安全注意事项：1.2.1 风机中作业的风速要求：注：平均风速为10 分钟平均值2.风机启机前准备工作风力发电机组启机前，应按本运行规程的指导仔细做好检查和准备工作。

除按本规程执行外，用户还应对照风机制造厂提供的其他技术文件并参照电力行业的有关规定，作好机组启机前的准备工作。

2.1 风力发电机组启机前，必须按顺序完成以下准备工作：2.1.1 机组已经安装完成，并确认机组各部分（发电机、齿轮箱、轮毂、主轴、机械刹车系统、联轴器、传感器、偏航系统、控制柜、加热装置）的机械和电气连接符合要求；2.2 机组已具备现场通电条件；2.2.1 已经按照机组调试证明书完成了机组的全部调试。

风电场运行(yùnxíng)规程1 范围本规程给出了对风力发电场设备和运行人员的要求规定了正常运行维护的内容和方法及事故处理的原则和方法等本规程适用(shìyòng)于并网风力发电机组(以下简称风电机组)组成的总容量在1000kW及以上的单机容量为100kW及以上定桨距或变桨距水平轴风电机组组成的风力发电场(以下简称风电场)。

2 引用标准下列标准所包含的条文通过在本标准中引用而构成为本标准的条文本标准出版时所示版本均为有效所有标准都会被修订使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB1428593 继电保护和安全自动装置技术规程DL40891 电业安全工作规程(发电厂和变电所电气部分)DL40991 电业安全工作规程(电力线路部分)DL/T57295 电力变压器运行规程DL/T5961996 电力设备预防性试验规程DL/T62097 交流电气装置的过电压保护和绝缘配合DL502793 电力设备典型消防规程SD 29288 架空配电线路及设备运行规程(试行)电力工业部(79)电生字53号电力电缆运行规程3 对设备的基本要求3.1 风电机组3.1.1 风电(fēnɡ diàn)机组及其附属设备风电机组及其附属设备均应有制造厂的金属铭牌应有风电场自己的名称(míngchēng)和编号并标示在明显位置。

3.1.2 塔架和机舱塔架应设攀登设施中间应设休息平台攀登设施应有可靠的防止坠落的保护设施以保证人身安全机舱内部应有消音设施并应有良好的通风条件塔架和机舱内部照明设备齐全亮度满足工作要求塔架和机舱应满足到防盐雾腐蚀防沙尘暴的要求机舱控制箱和筒式塔架均应有防小动物进入的措施。

3.1.3 风轮(fēnɡ lún)风轮应具有承受沙暴盐雾侵袭的能力并有防雷措施。

3场内一次设备的组成及其作用3. 1场内一次设备有：变压器、断路器（开关柜）、母线、隔离开关、互感器（电流和电压）、避雷器、场用变和无功补偿装置。

3. 2场内一次设备的作用及组成:1变压器：起变换电压的作用，可以升高电压以利于功率的传输、降低线损。

可以降低电压满足不同用户的需求。

其组成部分有：铁芯、绕组、绝缘套管、油箱、储油柜，呼吸器、防爆管、散热器、分接开关、气体继电器以及温度计等。

2断路器：切断和闭合高压电路的空载和负荷电流，而且当系统发生故障时，它和继电保护和自动装置相配合，迅速切断故障电流，以减少停电范围，防止事故扩大，保证系统的安全运行。

高压断路器的主要结构分位：导流部分、灭弧部分、绝缘部分、操动机构部分。

3母线：载流设备，是电流的通道，承载负荷、空载电流。

4隔离开关的用途：设备检修时造成明显断电，使检修设备与带电设备隔离，同时与断路器配合改变运行方式。

隔离开关一般由绝缘支架、操作机构、连锁机构、动静触头、刀口等组成。

5互感器：将大电流变换为小电流，将大电压变换为低电压，供给继电保护及仪表所需，同时将高压系统与二次相隔离保证人员、设备的安全，同时使仪表、继电器的制造标准化、简单化，以利于生产。

互感器由一、二次绕组、铁芯、绝缘支撑物组成。

6避雷器：用于防止雷电行波沿线路侵入变电站或其他建筑物危害电气设备绝缘的一种防雷装置，防止雷电及内部过电压。

其中阀型避雷器由套管、火花间隙、并联电阻、阀型电阻、上下法兰以及压缩弹簧及其附件组成。

氧化锌避雷器由套管、氧化锌电阻、上下法兰以及压缩弹簧及其附件组成。

7场用变：构成与变压器相同，供给站内正常照明用电。

8无功补偿装置：主要用来补偿电网中频繁波动的无功功率，抑制电网闪变和谐波，提高电网的功率因数，改善高压配电网的供电质量和使用效率，进而降低网络损耗。

4调度范围的划分和运行方式4.1调度范围的划分1中广核苏尼特风电场与锡盟地区电网并网点为220千伏温度尔变电站的220kV苏温线251断路器。

风电场运行规程XXX风电场2020.08.131 适用范围本规程规定了变电运行安全、运行人员、运行环境、运行设备以及运行事故处理的基本要求，其适用于公司风电厂的变电运行管理。

2 引用标准下列文件对于本文件的应用是必不可少的。

凡是标注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不标注日期的引用文件，其最新版本（包括所有的修改版）均适用于本文件。

DL/T666-2012《风力发电场运行规程》DL/T796-2012《风力发电场安全规程》GB26859-2011《电力安全工作规程》电力线路部分GB26860-2011《电力安全工作规程》发电厂和变电站电气部分Q/GDW10422-2017《国家电网继电保护整定计算技术规范》GB/T31464-2015《电网运行准则》GB/T28566-2012《发电机组并网安全条件及评价》GB/T25385-2019《风力发电机组运行及维护要求》DL/T587-2016《微机继电保护及安全自动装置运行管理规程》DL/T596-2005《电力设备预防性试验规程》DL/T724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》3 总则3.1 制定原则3.1.1 为规范风电厂变电站的运行管理、安全管理、技术管理，保证人身和设备的安全，特制定本规程。

3.1.2 本规程适用于风电厂中变电站的电气运行要求。

3.1.3 风电厂的相关管理和工作人员应熟悉并遵循本规程。

3.1.4 风电厂内从事变电运行工作及生产维护工作的人员应遵守本规程。

3.2 安全、运行基本要求3.2.1 各运行人员在上岗前应进行岗前三级安全教育培训，由相关部门负责现场培训管理。

3.2.2 运行人员的培训应以岗位培训为主，结合相关岗位的实际情况，做到学用一致，达到心熟手熟的要求。

3.2.3 各运行人员必须通过《电力安全工作规程》（以下简称安规）和相关现场的安全工作规程考试。

3.2.4 风电厂的运行负责人应每年至少组织一次安规考试。
