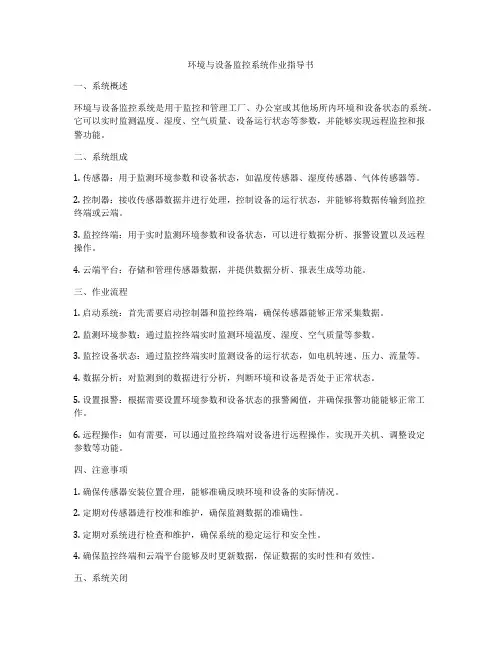

环境与设备监控系统作业指导书一、系统概述环境与设备监控系统是用于监控和管理工厂、办公室或其他场所内环境和设备状态的系统。
它可以实时监测温度、湿度、空气质量、设备运行状态等参数,并能够实现远程监控和报警功能。
二、系统组成1. 传感器:用于监测环境参数和设备状态,如温度传感器、湿度传感器、气体传感器等。
2. 控制器:接收传感器数据并进行处理,控制设备的运行状态,并能够将数据传输到监控终端或云端。
3. 监控终端:用于实时监测环境参数和设备状态,可以进行数据分析、报警设置以及远程操作。
4. 云端平台:存储和管理传感器数据,并提供数据分析、报表生成等功能。
三、作业流程1. 启动系统:首先需要启动控制器和监控终端,确保传感器能够正常采集数据。
2. 监测环境参数:通过监控终端实时监测环境温度、湿度、空气质量等参数。
3. 监控设备状态:通过监控终端实时监测设备的运行状态,如电机转速、压力、流量等。
4. 数据分析:对监测到的数据进行分析,判断环境和设备是否处于正常状态。
5. 设置报警:根据需要设置环境参数和设备状态的报警阈值,并确保报警功能能够正常工作。
6. 远程操作:如有需要,可以通过监控终端对设备进行远程操作,实现开关机、调整设定参数等功能。
四、注意事项1. 确保传感器安装位置合理,能够准确反映环境和设备的实际情况。
2. 定期对传感器进行校准和维护,确保监测数据的准确性。
3. 定期对系统进行检查和维护,确保系统的稳定运行和安全性。
4. 确保监控终端和云端平台能够及时更新数据,保证数据的实时性和有效性。
五、系统关闭在结束作业后,将系统控制器和监控终端关闭,确保设备处于安全状态。
以上就是环境与设备监控系统的作业指导书,希望大家能够按照指导书的要求进行系统的操作和管理,确保环境和设备的安全和稳定运行。
环境与设备监控系统的作业指导书六、应急处理1. 若监控系统出现异常情况,如传感器故障、控制器故障等,操作人员应及时报告相关维护人员进行处理,避免数据采集和监控功能受到影响。
生物安全实验室中的实时监控与报警系统生物安全实验室是进行生命科学研究的关键场所,为了确保实验室操作的安全性和防范潜在的风险,实时监控与报警系统在生物安全实验室中扮演着至关重要的角色。
这样的系统能够及时感知和预警实验室内的异常情况,保障实验人员的人身安全以及实验结果的准确性。
本文将从系统原理、实时监控功能以及报警技术等方面介绍生物安全实验室中的实时监控与报警系统。
实时监控与报警系统的基本原理是通过传感器、监控设备和数据库等组成的监控系统,在实验室中对关键参数进行实时监测和记录。
该系统能够检测实验室内的温度、湿度、气体浓度、电源运行状态等关键指标。
当这些指标超出设定的安全范围时,系统会自动触发警报,并通知相关人员进行处理。
同时,监控系统也能够记录下实验室中参数的变化趋势,以便后续的数据分析与实验结果的验证。
实时监控系统在生物安全实验室中拥有多重功能。
首先,它可以实时监测实验室内的环境条件。
温度和湿度是实验室内最基本的环境参数之一,对于生物实验的进行至关重要。
高温或者高湿度可能导致实验材料的变性,甚至影响实验结果的准确性。
此外,监测系统还能够监测实验室内的气体浓度,如有害化学物质的浓度超过安全标准,监控系统能够及时发出警报,防止对实验人员的伤害。
其次,实时监控系统在生物安全实验室中可以帮助人员更好地管理实验材料和设备。
通过安装传感器在实验室中的仪器设备上,实时监控系统可以对仪器设备的运行状态进行监测,当设备出现故障或者异常时,系统能够及时报警,提醒相关人员进行维修或更换。
这样不仅可以减少实验中设备故障对实验结果的影响,还能延长设备的使用寿命,提高资源的利用效率。
另外,实时监控系统还能够帮助管理实验室内的生物材料和样品。
通过在冰箱、冷冻盒等设备上安装传感器,监控系统可以实时监测温度和湿度变化,确保生物材料的保存质量。
当冰箱出现异常时,系统会立即发出警报,以避免样品失效和数据损失。
同时,监控系统可以记录样品的进出记录,确保管理流程的安全可靠。
机房环境监控系统本文档旨在介绍机房环境监控系统的相关信息,包括系统概述、功能需求、技术架构、系统模块、部署方案、测试计划和用户手册等内容。
1.系统概述1.1 目的本机房环境监控系统的主要目的是监控机房的温度、湿度、电压、烟雾等环境参数,及时发现异常情况并进行报警、记录和调度,保证机房设备的正常运行和安全。
1.2 范围本系统包括硬件设备和软件平台两部分。
硬件设备包括温湿度传感器、电压传感器、烟雾传感器等,软件平台包括数据采集模块、数据处理模块、报警管理模块等。
2.功能需求2.1 环境参数监测①温度监测:基于温度传感器实时采集机房内的温度数据,并提供温度曲线图和实时温度显示。
②湿度监测:基于湿度传感器实时采集机房内的湿度数据,并提供湿度曲线图和实时湿度显示。
③电压监测:基于电压传感器实时采集机房内的电压数据,并提供电压曲线图和实时电压显示。
④烟雾监测:基于烟雾传感器实时采集机房内的烟雾数据,并提供烟雾曲线图和实时烟雾显示。
2.2 报警管理①异常报警:当温度、湿度、电压或烟雾超出设定的阈值时,系统将自动发出报警并记录报警信息,同时向相关人员发送报警通知。
②报警记录:系统将对每次报警进行记录,包括报警时间、报警参数、报警级别等信息,并提供报警日志查询功能。
2.3 远程管理①远程监控:管理员可以通过方式或电脑远程查看机房的温度、湿度、电压、烟雾等环境参数,并进行实时监控和数据分析。
②远程操作:管理员可以远程控制机房设备,如开启或关闭空调、拉闸断电等操作。
3.技术架构3.1 硬件架构机房环境监控系统的硬件架构包括传感器、数据采集模块、通信模块和数据处理模块。
传感器负责采集环境参数数据,数据采集模块负责将传感器数据进行采集并至数据处理模块进行处理。
3.2 软件架构机房环境监控系统的软件架构包括数据采集模块、数据处理模块、报警管理模块和远程管理模块。
数据采集模块负责从传感器采集数据,数据处理模块负责对采集的数据进行处理和存储,报警管理模块负责处理异常情况并发送报警通知,远程管理模块负责实现远程监控和操作功能。
环境监控系统方案一、概述环境监控系统是指利用传感器和数据采集设备,对特定地点或区域内的环境参数进行实时监测和数据记录,通过数据分析和报警机制,实现对环境状况的监控与管理。
本文将介绍一个基于先进技术的环境监控系统方案,该方案具有高精度、实时性和可扩展性,可广泛应用于工业、商业等领域。
二、系统架构该环境监控系统方案的总体架构如下所示:1. 传感器:通过布置在各个监测点的传感器,实时采集环境参数数据,如温度、湿度、气体浓度等。
2. 数据采集设备:将传感器采集到的数据进行处理,转换为数字信号,并传输给数据处理中心。
3. 数据处理中心:接收来自各个数据采集设备的数据,并通过数据分析算法对数据进行处理和分析。
同时,对数据进行存储和管理,以便后续查询和分析。
4. Web端/APP:提供用户界面,用户可以通过Web端或APP查看实时的环境参数数据、历史数据曲线图、报警信息等,并进行远程监控和控制。
5. 报警机制:当环境参数超出设定的阈值时,系统将自动发出报警,同时将报警信息通过短信或电话通知相关人员,以便及时采取措施。
三、关键技术1. 传感器选择:针对不同的环境参数,选择合适的传感器进行监测。
例如,温度传感器、湿度传感器、气体传感器等。
2. 数据采集设备:采用先进的数据采集设备,能够实现高精度、高速率的数据采集,并对传感器采集到的模拟信号进行数字化处理。
3. 数据处理和存储:采用先进的数据处理算法,对采集到的数据进行实时处理和分析。
同时,建立数据库系统,对数据进行存储和管理,以支持后续的查询和分析。
4. 数据传输和通信:采用稳定可靠的通信方式,例如以太网、无线传输等,实现数据传输和设备之间的通信。
5. 用户界面设计:在Web端和APP上设计用户友好的界面,提供直观易用的功能,方便用户查看环境参数数据和进行远程控制。
四、系统特点1. 高精度:采用先进的传感器和数据处理算法,实现高精度的环境参数监测,并将数据精确到小数点后几位。
机房环境监控系统介绍机房环境监控系统介绍1·引言机房环境监控系统是一个关键的设备,用于实时监测和控制机房内的温度、湿度、气压等环境参数,以确保机房内的设备能够在适宜的环境条件下正常运行。
本文将详细介绍机房环境监控系统的功能、组成部分和工作原理。
2·系统功能机房环境监控系统主要功能包括:a·温度监测:实时监测机房内的温度,并提供警报功能,当温度超出设定范围时发出警报通知。
b·湿度监测:实时监测机房内的湿度水平,并提供警报功能,当湿度超出设定范围时发出警报通知。
c·气压监测:实时监测机房内的气压,并提供警报功能,当气压超出设定范围时发出警报通知。
d·门禁控制:监测机房内的门禁状态,只有授权人员才能进入机房。
e·防火报警:监测机房内的烟雾和火焰情况,并在发现火灾时及时发出报警通知。
f·电力监测:监测机房内的电源供应情况,确保正常稳定的电力供应。
3·系统组成机房环境监控系统由以下组成部分构成:a·传感器:用于监测环境参数,如温度传感器、湿度传感器、气压传感器等。
b·控制器:负责接收传感器数据并进行处理,控制报警和门禁功能。
c·数据存储器:用于存储传感器采集到的数据,并可以进行数据分析和报表。
d·通信模块:用于与其他系统进行数据交互,如与警报系统进行数据传输。
e·用户界面:提供用户操作界面,用于监控和控制机房环境。
4·工作原理机房环境监控系统的工作原理如下:a·传感器采集环境数据,并将数据传输给控制器。
b·控制器对传感器采集到的数据进行分析,当环境参数超出设定范围时,触发相应的报警和门禁措施。
c·同时,控制器将采集到的数据存储在数据存储器中,并可提供数据查询和报表功能。
d·用户可以通过用户界面实时监测机房环境,并进行远程控制和设置。
基于物联网的环境监测与智能报警系统设计随着物联网技术的发展和应用,人们对环境监测和智能报警的需求日益增加。
基于物联网的环境监测与智能报警系统设计正是为满足这一需求而诞生的,它能够实时监测各种环境参数,进行数据分析和报警处理,为人们提供一个更加安全、舒适和健康的生活环境。
首先,基于物联网的环境监测系统可以实时监测各种环境参数,如温度、湿度、光照、空气质量等。
通过传感器将这些环境参数采集并传输到云平台进行存储和分析处理。
这些采集到的数据可以为科学研究、环境保护和健康管理等方面提供有价值的参考。
其次,通过对采集到的环境数据进行分析和处理,基于物联网的环境监测系统可以及时发现环境异常和风险。
例如,当温度或湿度超过预设范围时,系统可以立即发出报警信号,提醒人们采取相应的措施。
这对于工业领域的生产安全、医疗机构的药品储存等方面非常重要,可以避免因环境异常而导致的损失和风险。
基于物联网的环境监测系统还可以与其他智能设备和系统进行集成,实现更加智能化的环境管理。
例如,可以将环境监测数据与智能家居系统相结合,通过智能调节温度、湿度和空气质量等参数,提供人们更加舒适和健康的生活环境。
此外,还可以将环境监测系统与能源管理系统相结合,实现能源的高效利用和环境的可持续发展。
在设计基于物联网的环境监测与智能报警系统时,需要考虑以下几个关键要素:首先,选择合适的传感器和设备。
不同的应用场景和环境需要不同类型的传感器和设备来进行数据采集和传输。
例如,温度传感器、湿度传感器、光照传感器等可以用于监测室内的环境参数,而气体传感器可以用于监测室外的空气质量。
其次,建立稳定可靠的数据传输和存储系统。
数据传输和存储是整个系统的核心,需要确保数据的稳定传输和安全存储。
可以利用物联网技术中的无线通信和云计算技术来实现数据的传输和存储,确保数据的及时性和准确性。
同时,还需设计灵活可靠的报警机制。
报警机制可以根据实际需求进行定制,包括报警方式、报警级别和报警处理流程等。
监控报警联动系统解决方案监控报警联动系统解决方案是专门为解决监控系统报警事件处理问题而设计的一套解决方案,该方案是由多个模块结合构成的,包括视频监控、传感器监测、报警处理、联动调度等多种功能模块,从而实现监控报警过程自动化、可视化和智能化。
一、功能模块介绍1.视频监控模块:该模块主要实现视频监控功能,可以实时监控一个或多个区域,同时可以实现录像、截图、回放等多种功能。
2.传感器监测模块:该模块主要实现各种传感器的监测功能,包括温度、湿度、烟感、水浸感等多种传感器类型,当传感器的监测数据异常时,即可触发报警。
3.报警处理模块:该模块主要是当视频监控模块或传感器监测模块检测到监测数据异常时,自动触发报警,以便及时通知相关部门和人员进入应急状态进行处理。
4.联动调度模块:该模块主要是根据报警处理模块的报警信息,自动进行设备联动,如自动调用机器人清理、自动调用泵站排水等处理方式,从而快速有效的解决问题。
二、应用场景1. 银行监控:在银行ATM机房或贵重物品保险库,可以通过视频监控和传感器监测实现对值班人员和重要设备的实时监测,及时掌握设备状态和异常情况,保障银行设备的安全性和可靠性。
2. 交通监控:在城市公交车站、地铁站等公共交通枢纽,可以通过视频监控和传感器监测实现对站点人员和旅客的实时监测,及时发现和处理异常情况,保障旅客出行安全。
3. 工厂监控:在生产车间、仓库等工厂生产场所,可以通过视频监控和传感器监测实现对机器设备和环境温度、湿度等监测,及时掌握生产环境和设备状态,保障工厂设备的安全运行和生产质量。
三、技术优势1. 支持多种监测设备:监控报警联动系统支持多种监测设备,包括视频监控探头、烟感探头、温度探头、湿度探头等多种传感器设备,适用于各种复杂环境监管需求。
2. 实时监控:监控报警联动系统可以实时监控设备和环境,及时发现并处理问题,并通过联动调度模块,在第一时间启动合适的设备进行处理。
3. 智能化管理:监控报警联动系统运用人工智能、大数据等技术,提升系统的分析、判断能力和自主处理能力,大大减轻管理人员的工作量,提升管理效率。
大学生电子竞赛设计报告项目名称:环境温度监控报警系统组长:王伟涛组员:王塨、张峰系别:物理系专业:光电器件及其应用方向指导教师:李清贵完成时间:2015年7月25日摘要:本着熟悉单片机编程,系统设计的目的,增强动手合作能力,选择了做单片机实时温度监控报警系统这个实验项目。
本开放性实验主要由AT89C52芯片、1602液晶显示器、DS18B20数字式温度传感器、蜂鸣器等组成。
通过温度传感器实时采集环境温度显示在液晶屏上,并经过单片机处理,设置两个上限温度报警值,本系统可用于智能家居温控报警,车间温控等,具有一定推广价值。
关键字:温度报警温度上下限 AT89C52单片机液晶LCD1602 温度传感器DS18B20Abstract:In the design of the single chip microcomputer programming, system design, enhance the ability to work, the choice of real-time temperature monitoring and control system of single-chip microcomputer. This open experiment is mainly made up of AT89C52 chip, 1602 LCD, DS18B20 digital temperature sensor, buzzer and so on. Through the temperature sensors to collect the environmental temperature display on the LCD screen, and through the SCM processing, set two upper limit temperature alarm value, the system can be used for the intelligent home control alarm, workshop temperature control, with certain value of popularization.Key words: temperature alarm Up per and lower limits of temperature temperatureAT89C52 microcontrollerLCDLCD1602 temperature sensor DS18B20一、课程设计任务 (1)1.1、功能介绍 (1)二、系统整体设计方案 (1)2.1、系统组成及功能 (1)2.2、系统框架 (2)三、硬件电路设计 (2)3.1、单片机模块 (3)3.1.1、AT89C52简介 (3)3.1.2、AT89C52的资源: (4)3.1.3、引脚说明 (4)3.1.4、单片机模块电路设计 (7)3.2传感器模块 (7)3.2.1、DS18B20简介 (7)3.2.2、DS18B20引脚说明 (8)3.3、液晶显示模块 (9)3.3.1、1602LCD液晶显示屏简介 (9)3.3.2、1602引脚说明 (9)3.3.3、1602电路设计 (10)四、软件模块设计 (10)4.1、主程序流程框图 (10)4.2、显示模块 (12)4.2.1程序编写说明 (12)4.2.2、显示子程序 (12)4.3、温度传感器模块 (13)4.3.1、程序编写说明 (13)4.3.2、温度传感器读取温度以及显示温度的子程序: (15)五、结论 (18)六、致谢 (20)七、参考文献 (21)八、附录 (22)8.1、实物图 (22)8.2、仿真图 (23)8.3、总程序 (24)一、课程设计任务1.1、功能介绍本环境温度监控报警系统以STC89C52单片机为核心,通过单线数字温度传感器DS18B20来进行收集当前环境温度,用矩阵键盘输入设置两个上线环境温度值,用1602液晶显示屏显示当前温度值和设置好的两个上线环境温度值,用蜂鸣器和LED灯作为警报,从而可以实现以下功能:(1)可以对当前环境温度进行测量温度测量范围:0~90摄氏度,误差≤0.1摄氏度(2)可通过1602LCD液晶显示屏显示出来当前环境温度值和设置的两个上线温度值,并且数值可以达到小数点后一位。
(3)可以通过矩阵键盘实时对两个上线环境温度值调控(4)当环境温度大于上限的较小值时会亮绿灯并且蜂鸣器会做频率较低的长声报警,当大于较大值时两灯都会亮并且蜂鸣器会做频率较高的报警。
(5)通过定时器编一个时钟实时显示当前时间,当环境温度大于上限温度时会停止时间,记下事故发生时间。
二、系统整体设计方案2.1、系统组成及功能本系统共分为六个模块。
(1)单片机模块,这部分主要实现数据的处理,输出执行,报警设置功能(主要模块)(2)液晶显示模块可以分别显示实时温度值,温度上下限。
(主要模块)(3)温度传感模块的主要功能是通过DS18B20的强大功能实现对温度的采集。
(主要模块)(4)蜂鸣器模块可以发出报警声。
(5)按键可以设置时间和上限的两个温度值(6)LED灯模块可以显示报警信号2.2、系统框架图1三、硬件电路设计本系统由温度传感器DS18B20模块、单片机AT89C52模块、LCD 液晶显示1602模块、蜂鸣器模块、LED灯模块、键盘模块六大模块组成,3.1、单片机模块3.1.1、AT89C52简介该环境温度监控报警系统所用的单片机是AT89C52单片机,又图2为AT89C52单片机引脚图,AT89C52是一个低电压,高性能CMOS 8位单片机,片内含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器(RAM),器件采用ATMEL公司的高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器和Flash存储单元,该型号的单片机是应用量最多最普遍的单片机,它具有性能稳定、抗干扰能力强、性价比高、适应温度范围广、功耗低、体积小的特点广泛应用于各种复杂环境及各电子行业中。
AT89C52有40个引脚,32个外部双向输入/输出(I/O)端口,同时内含2个外中断口,3个16位可编程定时计数器,2个全双工串行通信口,2 个读写口线,AT89C52可以按照常规方法进行编程,也可以在线编程。
其将通用的微处理器和Flash存储器结合在一起,特别是可反复擦写的 Flash存储器可有效地降低开发成本因此我们选择了AT89C52单片机。
3.1.2、AT89C52的资源:(1)兼容MCS51指令系统(2)8kB可反复擦写(大于1000次)Flash ROM;(3)32个双向I/O口;(4)256x8bit内部RAM;(5)3个16位可编程定时/计数器中断;图2(6)时钟频率0-24MHz;(7)2个串行中断,可编程UART串行通道;(8)2个外部中断源,共8个中断源;(9)2个读写中断口线,3级加密位;(10)低功耗空闲和掉电模式,软件设置睡眠和唤醒功能;(11)有PDIP、PQFP、TQFP及PLCC等几种封装形式,以适应不同产品的需求。
3.1.3、引脚说明(1)P0口P0 口是一组8 位漏极开路型双向I/O 口,也即地址/数据总线复用口。
作为输出口用时,每位能吸收电流的方式驱动8 个TTL逻辑门电路,对端口P0 写“1”时,可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时,这组口线分时转换地址(低8 位)和数据总线复用,在访问期间激活内部上拉电阻。
在Flash编程时,P0 口接收指令字节,而在程序校验时,输出指令字节,校验时,要求外接上拉电阻。
(2)P1口P1 是一个带内部上拉电阻的8 位双向I/O 口, P1 的输出缓冲级可驱动(吸收或输出电流)4个TTL 逻辑门电路。
对端口写“1”,通过内部的上拉电阻把端口拉到高电平,此时可作输入口。
作输入口使用时,因为内部存在上拉电阻,某个引脚被外部信号拉低时会输出一个电流(IIL)。
与AT89C51 不同之处是,P1.0 和P1.1 还可分别作为定时/计数器2 的外部计数输入(P1.0/T2)和输入(P1.1/T2EX)。
(3)P2口P2 是一个带有内部上拉电阻的8 位双向I/O 口,P2 的输出缓冲级可驱动(吸收或输出电流)4 个TTL 逻辑门电路。
对端口P2 写“1”,通过内部的上拉电阻把端口拉到高电平,此时可作输入口,作输入口使用时,因为内部存在上拉电阻,某个引脚被外部信号拉低时会输出一个电流(IIL)。
在访问外部程序存储器或16 位地数据存储器(例如执行MOVX @DPTR 指令)时,P2 口送出高8 位地址数据。
在访问8 位地址的外部数据存储器(如执行MOVX@RI 指令)时,P2 口输出P2锁存器的内容。
(4)P3口P3 口是一组带有内部上拉电阻的8 位双向I/O 口。
P3 口输出缓冲级可驱动(吸收或输出电流)4 个TTL 逻辑门电路。
对P3 口写入“1”时,它们被内部上拉电阻拉高并可作为输入端口。
此时,被外部拉低的P3 口将用上拉电阻输出电流(IIL),P3 口除了作为一般的I/O 口线外,更重要的用途是它的第二功能,P3 口还接收一些用于Flash闪速存储器编程和程序校验的控制信号。
(5)RST复位输入。
当振荡器工作时,RST引脚出现两个机器周期以上高电平将使单片机复位.(6)ALE/PROG当访问外部程序存储器或数据存储器时,ALE(地址锁存允许)输出脉冲用于锁存地址的低8 位字节。
一般情况下,ALE 仍以时钟振荡频率的1/6 输出固定的脉冲信号,因此它可对外输出时钟或用于定时目的。
要注意的是:每当访问外部数据存储器时将跳过一个ALE 脉冲。
(7)PSEN程序储存允许(PSEN)输出是外部程序存储器的读选通信号,当AT89C52 由外部程序存储器取指令(或数据)时,每个机器周期两次PSEN 有效,即输出两个脉冲。
在此期间,当访问外部数据存储器,将跳过两次PSEN信号。
(8)EA/VPP外部访问允许。
欲使CPU 仅访问外部程序存储器(地址为0000H—FFFFH),EA端必须保持低电平(接地)。
需注意的是:如果加密位LB1 被编程,复位时内部会锁存EA端状态。
如EA端为高电平(接Vcc端),CPU 则执行内部程序存储器中的指令。
Flash存储器编程时,该引脚加上+12V 的编程允许电源Vpp,当然这必须是该器件是使用12V编程电压Vpp。
(9)XTAL1振荡器反相放大器及内部时钟发生器的输入端。
(10)XTAL2振荡器反相放大器的输出端。
图33.1.4、单片机模块电路设计AT89C52单片机接线图如下图2P0接液晶数据口,P2.2和P2.3接2个发光二极管,P3接8个按钮,P2.4接蜂鸣器,P2.5接继电器,P2.6接液晶的RS,P2.7接液晶的EN,P1.2接温度传感器,其他按单片机最小系统连接。
