摄像头测试指导手册

摄像头试验检验指导书1.引言1.1目的本试验检验指导书的目的是为了对摄像头进行全面的试验和检验，确保其质量和性能符合相关标准和要求。

1.2适用范围本指导书适用于各种类型的摄像头，包括安装在电脑、手机、监控设备等上的摄像头。

2.试验检验项目2.1外观检查2.1.1检查摄像头外观是否完好，无明显的外观破损或变形。

2.1.2检查摄像头表面是否光滑，无明显的划痕或污渍。

2.1.3检查摄像头的连接线是否完好，无断裂或破损。

2.2功能试验2.2.1连接测试设备将摄像头与测试设备连接，确保连接稳定可靠。

2.2.2分辨率测试通过测试设备，检测摄像头的分辨率是否符合规定要求。

2.2.3对比度测试调整测试设备的对比度设置，观察和测试摄像头的图像是否能正常显示并保持清晰度。

2.2.4帧率测试通过测试设备，检测摄像头的帧率是否符合规定要求。

2.2.5色彩还原测试通过测试设备，在不同的色彩模式下，检测摄像头的图像是否能准确还原颜色。

2.2.6自动对焦测试测试摄像头的自动对焦功能，检测其对焦速度和准确度。

2.2.7弱光环境测试在弱光环境下，测试摄像头的图像是否仍然能够清晰显示。

2.2.8光线反应测试对摄像头进行快速移动，检测其在不同光线条件下的图像表现和响应速度。

2.2.9符合安全要求测试检测摄像头的工作温度、耐压和防护等是否符合相关安全要求。

3.试验检验方法3.1外观检查使用目视检查的方法对摄像头的外观进行检查。

3.2功能试验使用专业的图像分析仪等设备，结合目测方法对摄像头的各项功能进行测试。

4.试验检验结果分析及判定根据摄像头的试验结果和对比相关标准和要求，进行判定。

如果摄像头在所有的试验项目中均符合要求，则判定其合格；如果有一个或多个项目未达到要求，则判定其不合格。

5.试验检验记录记录摄像头的试验检验过程，包括试验项目、测试方法、检验结果等。

6.试验检验结论根据试验数据和分析结果，对摄像头是否合格进行结论。

7.试验检验注意事项7.1进行试验检验时，必须保证测试设备和环境的稳定和准确性。

摄像头测试指导手册一、测试环境及测试条件1、暗室：不能反光、透光、关灯后照度低于1Lx，墙面用18度灰的灰布。

如无特殊规定，为保证摄像设备拍摄测试图卡时能够输出足够的信号，拍摄时测试图卡表面照度范围应在700Lx～1200Lx之间，测试时饱和度和均匀度可根据实际调节，正常测试使用D65光源，光强度不足需使用相同光源补光。

2、在D65光源色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于10%；在其他色温下，测试图卡上任何一点的照度与测试图卡中心照度差不大于30%，光源应采取必要的遮光措施，防止光源直射镜头。

测试图卡周围应是低照度，以减少炫光，测试时应尽量避免外界光线照射。

测试图卡背景采用黑或吸光型中性灰。

3、测试中可使下列标准色温：D65光源色温6500K、泛光灯色温3400K。

实际测试环境的色温标准偏差应不大于200K，色温从2700k－7500k 可调换。

4、温度20±2℃，相对湿度50±20%。

5、测试距离可根据实际任意调整。

摄像头与图卡距离建议为80-130cm，实际测试中若超过以上范围需要标注。

6、图表放臵：放臵图表时使之与相机的焦点面平行，并且使得横向看时，水平方向的粗框与画面水平框平行。

根据iso12233的规定，拍摄时让图表的有效高度正好占满画面。

实际上完全按照该要求拍摄有一定难度，因此也可拍摄的稍小。

此时，将乘以“整个画面的垂直像素/画面中图表的每有效高度的像素数”进行标定。

7、相机条件设定的原则：根据本标准测量分辨率时，相机参数原则上采用出厂时的设定。

采用出厂设定以外的设定进行测量时必须注明所采用的设定。

若存在根据出厂时的设定无法确定的参数时，厂商将按照该相机的用户最可能使用的设定进行测量，并注明可确定该设定的信息。

曝光条件、对焦、变焦位臵没有特别规定；相机的白平衡必须相对照明光源进行适当调节。

8、测试图卡照明方法图示：图一、测试图卡照明方法二、测试设备标准光源灯；反射式灯光箱；照度计；分光式色度计；反射式光密度计；帧频测试仪；放大镜；显微镜；三脚架；chart板；移动支架；相关夹治具；测试板三、测试图卡1、分辨率测试图卡（ISO12233-2000 Chart）摄像设备的分辨率测试图卡使用ISO 12233-2000 测试图卡，参见ISO 12233-2000.图卡的具体要求应符合ISO 12233-2000 标准。

摄像头试验检验指导书
一、定义
摄像头（camera）是用来记录图像或视频信号的一种电子设备。

摄像
头的试验和检验是指在实际应用中，确保摄像头的正常工作，确保摄像头
能够正确地记录图像和视频信号，并且确保摄像头的画面质量。

二、摄像头试验与检验的主要内容
1.电气试验：测试摄像机的工作电压、电流和耗散电功率等是否正常，以及摄像机的主要部件的运行是否正常。

2.动态试验：测试摄像机的输入到输出的图像质量，检查摄像机是否
能够清晰记录图像和视频信号。

3.画质试验：测试摄像机的白平衡、颜色、对比度、色彩失真度等是
否正常。

4.功能试验：测试摄像机的自动曝光功能、自动对焦功能、自动白平衡、记录格式和比特率等是否正常。

5.无线传输试验：测试摄像机的无线传输距离、传输速率和传输质量，以确保无线传输的安全和稳定性。

6.兼容性试验：测试摄像机与其他系统的兼容性，确保摄像机可以正
常工作。

三、摄像头试验与检验的主要方法
1.对摄像头设备的外观检查，检查摄像头是否有外观的损坏，以及电
源线和连接线是否正常。

2.用多个摄像头进行实时视频监控。

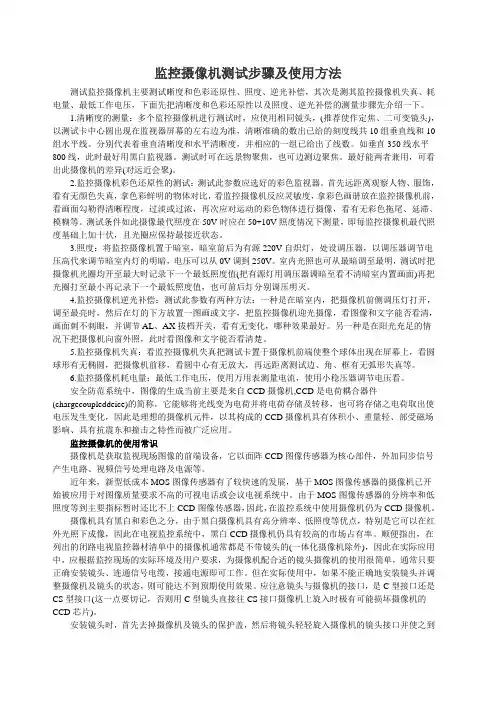

监控摄像机的测试步骤及使用方法监控摄像机的测试步骤及使用方法测试监控摄像机主要测试晰度和色彩还原性、照度、逆光补偿，其次是测其监控摄像机失真、耗电量、最低工作电压，下面先把清晰度和色彩还原性以及照度、逆光补偿的测量步骤先介绍一下。

1 .清晰度的测量：多个监控摄像机进行测试时，应使用相同镜头，(推荐使作定焦、二可变镜头)，以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10 组垂直线和10 组水平线。

分别代表着垂直清晰度和水平清晰度，并相应的一组已给出了线数。

如垂直350 线水平800 线，此时最好用黑白监视器。

测试时可在远景物聚焦，也可边测边聚焦。

最好能两者兼用，可看出此摄像机的差异(对远近会聚)。

2 .监控摄像机彩色还原性的测试：测试此参数应选好的彩色监视器。

首先远距离观察人物、服饰，看有无颜色失真，拿色彩鲜明的物体对比，看监控摄像机反应灵敏度，拿彩色画册放在监控摄像机前，看画面勾勒得清晰程度，过淡或过浓，再次应对运动的彩色物体进行摄像，看有无彩色拖尾、延滞、模糊等。

测试条件如此摄像最代照度在50V 时应在50+10V 照度情况下测量，即每监控摄像机最代照度基础上加十伏，且光圈应保持最接近状态。

3 .照度：将监控摄像机置于暗室，暗室前后为有源220V 自炽灯，处设调压器，以调压器调节电压高代来调节暗室内灯的明暗，电压可以从0V 调到250V 。

室内光照也可从最暗调至最明，测试时把摄像机光圈均开至最大时记录下一个最低照度值(把有源灯用调压器调暗至看不清暗室内置画面)再把光圈打至最小再记录下一个最低照度值，也可前后灯分别调压明灭。

4 .监控摄像机逆光补偿：测试此参数有两种方法：一种是在暗室内，把摄像机前侧调压灯打开，调至最亮时，然后在灯的下方放置一图画或文字，把监控摄像机迎光摄像，看图像和文字能否看清，画面刺不刺眼，并调节AL 、AX 拔档开关，看有无变化，哪种效果最好。

另一种是在阳光充足的情况下把摄像机向窗外照，此时看图像和文字能否看清楚。

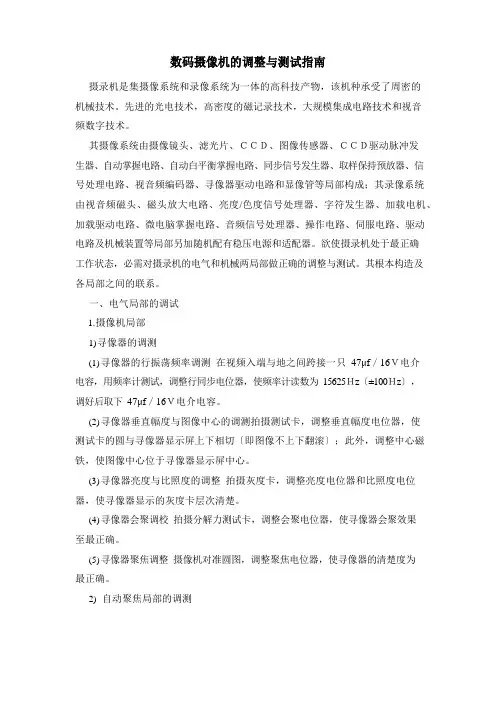

数码摄像机的调整与测试指南摄录机是集摄像系统和录像系统为一体的高科技产物，该机种承受了周密的机械技术。

先进的光电技术，高密度的磁记录技术，大规模集成电路技术和视音频数字技术。

其摄像系统由摄像镜头、滤光片、ＣＣＤ、图像传感器、ＣＣＤ驱动脉冲发生器、自动掌握电路、自动白平衡掌握电路、同步信号发生器、取样保持预放器、信号处理电路、视音频编码器、寻像器驱动电路和显像管等局部构成；其录像系统由视音频磁头、磁头放大电路、亮度/色度信号处理器、字符发生器、加载电机、加载驱动电路、微电脑掌握电路、音频信号处理器、操作电路、伺服电路、驱动电路及机械装置等局部另加随机配有稳压电源和适配器。

欲使摄录机处于最正确工作状态，必需对摄录机的电气和机械两局部做正确的调整与测试。

其根本构造及各局部之间的联系。

一、电气局部的调试1.摄像机局部1)寻像器的调测(1)寻像器的行振荡频率调测在视频入端与地之间跨接一只47μf／16Ｖ电介电容，用频率计测试，调整行同步电位器，使频率计读数为15625Ｈz〔±100Ｈz〕，调好后取下47μf／16Ｖ电介电容。

(2)寻像器垂直幅度与图像中心的调测拍摄测试卡，调整垂直幅度电位器，使测试卡的圆与寻像器显示屏上下相切〔即图像不上下翻滚〕；此外，调整中心磁铁，使图像中心位于寻像器显示屏中心。

(3)寻像器亮度与比照度的调整拍摄灰度卡，调整亮度电位器和比照度电位器，使寻像器显示的灰度卡层次清楚。

(4)寻像器会聚调校拍摄分解力测试卡，调整会聚电位器，使寻像器会聚效果至最正确。

(5)寻像器聚焦调整摄像机对准圆图，调整聚焦电位器，使寻像器的清楚度为最正确。

2)自动聚焦局部的调测(1)自动聚焦放大电路偏置和增益的调测用示波器测试，聚焦环调至广角位置，并将红外线接收器用黑纸遮住，然后调整Ａ、Ｂ通道的偏置电位器和增益掌握电位器，使所测信号波形幅度为最低。

(2)双增益掌握电平的调测用示波器测试，聚焦开关拨手动档，并用镜头盖盖住摄像镜头，调整双增益掌握电位器，使所测信号电平为16±0.5ＶＰＰ。

攝像頭測試指導手冊審核記錄目錄測試環境和測試設備： (4)攝像設備測試專案： (7)測試環境和測試設備：測試環境攝像設備測試應在如下的測試環境中進行：�暗室：測試的環境照度應小於1Lux�如無特殊規定，為保證攝像設備拍攝測試圖卡時能夠輸出足夠的信號，拍攝時測試圖卡表面照度範圍應在700～1200Lux之間，測試時飽和度和均勻度可根據實際調節；�在D65光源色溫下，測試圖卡上任何一點的照度與測試圖卡中心照度差不大於10%；在其他色溫下，測試圖卡上任何一點的照度與測試圖卡中心照度差不大於30%�光源應採取必要的遮光措施，防止光源直射鏡頭。

測試圖卡周圍（包括放置測試圖卡的置具）應是低照度，減少炫光，測試時應儘量避免外界光線照射。

測試圖卡背景採用黑或吸光型中性灰。

�測試中可使下列標準色溫：D65光源色溫6500K、泛光燈色溫3400K。

實際測試環境的色溫標準偏差應不大於200K。

色溫從2700k－7500k可調換，國際照明學會（CIE）所認可的七色人工E光。

�溫度20±2℃，相對濕度50±20%。

�測試距離可根據實際任意調整。

測試設備攝像設備測試可能用到下列測試設備：�標準光源燈�反射式燈光箱�照度計�分光式色度計�反射式光密度計�幀頻測試儀�顯微鏡�解析度測試圖卡攝像設備的解析度測試圖卡使用ISO12233-2000測試圖卡，參見ISO12233-2000.圖卡的具體要求應符合ISO12233-2000標準。

ISO12233-2000定義了標準的解析度測試圖卡的內容、式樣及其實現方法。

在實際測試中，對於固定焦距的攝像設備，在景深（成像最佳相距）範圍內按照分辨測試圖卡使用方法選擇合適尺寸的解析度測試圖卡儘量充滿視場拍攝，或按照ISO12233的相關規定對測試結果進行校正。

根據上述原則可以選定如圖所示合適尺寸的解析度測試圖卡。

�色彩測試圖卡攝像設備的色彩圖卡使用GretagMacbethColorChecker圖卡。

监控摄像机测试步骤及使⽤⽅法监控摄像机测试步骤及使⽤⽅法测试监控摄像机主要测试晰度和⾊彩还原性、照度、逆光补偿，其次是测其监控摄像机失真、耗电量、最低⼯作电压，下⾯先把清晰度和⾊彩还原性以及照度、逆光补偿的测量步骤先介绍⼀下。

1.清晰度的测量：多个监控摄像机进⾏测试时，应使⽤相同镜头，(推荐使作定焦、⼆可变镜头)，以测试卡中⼼圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10组垂直线和10组⽔平线。

分别代表着垂直清晰度和⽔平清晰度，并相应的⼀组已给出了线数。

如垂直350线⽔平800线，此时最好⽤⿊⽩监视器。

测试时可在远景物聚焦，也可边测边聚焦。

最好能两者兼⽤，可看出此摄像机的差异(对远近会聚)。

2.监控摄像机彩⾊还原性的测试：测试此参数应选好的彩⾊监视器。

⾸先远距离观察⼈物、服饰，看有⽆颜⾊失真，拿⾊彩鲜明的物体对⽐，看监控摄像机反应灵敏度，拿彩⾊画册放在监控摄像机前，看画⾯勾勒得清晰程度，过淡或过浓，再次应对运动的彩⾊物体进⾏摄像，看有⽆彩⾊拖尾、延滞、模糊等。

测试条件如此摄像最代照度在50V时应在50+10V照度情况下测量，即每监控摄像机最代照度基础上加⼗伏，且光圈应保持最接近状态。

3.照度：将监控摄像机置于暗室，暗室前后为有源220V⾃炽灯，处设调压器，以调压器调节电压⾼代来调节暗室内灯的明暗，电压可以从0V调到250V。

室内光照也可从最暗调⾄最明，测试时把摄像机光圈均开⾄最⼤时记录下⼀个最低照度值(把有源灯⽤调压器调暗⾄看不清暗室内置画⾯)再把光圈打⾄最⼩再记录下⼀个最低照度值，也可前后灯分别调压明灭。

4.监控摄像机逆光补偿：测试此参数有两种⽅法：⼀种是在暗室内，把摄像机前侧调压灯打开，调⾄最亮时，然后在灯的下⽅放置⼀图画或⽂字，把监控摄像机迎光摄像，看图像和⽂字能否看清，画⾯刺不刺眼，并调节AL、AX拔档开关，看有⽆变化，哪种效果最好。

另⼀种是在阳光充⾜的情况下把摄像机向窗外照，此时看图像和⽂字能否看清楚。

摄像头基本功能测试方法
1.测试项目：
检验摄像头录像效果，确保摄像头功能满足产品需求。

2.测试方法：
①距离：摄像头距离测试卡：80cm—100cm
②将待测试的摄像头装上机器，开机，连接电脑，电脑上弹出PC Camera；
③打开测试软件AMCap.exe，设置图像大小640 x 480；
设置方法：点击Options—Video Capture Pin…--输出大小，选择640 x 480，点击确定；
④合格的效果：画面线条清晰，能看清楚300线，上下左右四个角的图形中间有轻微
水波纹闪动
⑤说明：测试时眼镜的软件必须为新版软件。

即V2.1或者更高级版本。

3.清晰效果图：
模糊效果图：
摄像头像素（万）到测试卡的距离最低要求（看清楚线）测试卡大小
30 60cm 250 70x55
130 80-90cm 280 70x55
200 120cm 300 70x55
300 150cm -- 70x55。

监控摄像机测试步骤及使用方法测试监控摄像机主要测试晰度和色彩还原性、照度、逆光补偿，其次是测其监控摄像机失真、耗电量、最低工作电压，下面先把清晰度和色彩还原性以及照度、逆光补偿的测量步骤先介绍一下。

1.清晰度的测量：多个监控摄像机进行测试时，应使用相同镜头，(推荐使作定焦、二可变镜头)，以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10组垂直线和10组水平线。

分别代表着垂直清晰度和水平清晰度，并相应的一组已给出了线数。

如垂直350线水平800线，此时最好用黑白监视器。

测试时可在远景物聚焦，也可边测边聚焦。

最好能两者兼用，可看出此摄像机的差异(对远近会聚)。

2.监控摄像机彩色还原性的测试：测试此参数应选好的彩色监视器。

首先远距离观察人物、服饰，看有无颜色失真，拿色彩鲜明的物体对比，看监控摄像机反应灵敏度，拿彩色画册放在监控摄像机前，看画面勾勒得清晰程度，过淡或过浓，再次应对运动的彩色物体进行摄像，看有无彩色拖尾、延滞、模糊等。

测试条件如此摄像最代照度在50V时应在50+10V照度情况下测量，即每监控摄像机最代照度基础上加十伏，且光圈应保持最接近状态。

3.照度：将监控摄像机置于暗室，暗室前后为有源220V自炽灯，处设调压器，以调压器调节电压高代来调节暗室内灯的明暗，电压可以从0V调到250V。

室内光照也可从最暗调至最明，测试时把摄像机光圈均开至最大时记录下一个最低照度值(把有源灯用调压器调暗至看不清暗室内置画面)再把光圈打至最小再记录下一个最低照度值，也可前后灯分别调压明灭。

4.监控摄像机逆光补偿：测试此参数有两种方法：一种是在暗室内，把摄像机前侧调压灯打开，调至最亮时，然后在灯的下方放置一图画或文字，把监控摄像机迎光摄像，看图像和文字能否看清，画面刺不刺眼，并调节AL、AX拔档开关，看有无变化，哪种效果最好。

另一种是在阳光充足的情况下把摄像机向窗外照，此时看图像和文字能否看清楚。

视频安防监控系统用摄像机镜头测试检验作业指导书1。

目的1。

1《本市视频安防监控系统用摄像机镜头技术规范》接近完成，即将发布，文见附件。

文中镜头分辨率像素有测试计算方法，具体的测试计算方法由检测中心确定.1。

2本文件根据镜头规范文件，规定本公司使用的镜头的测试条件和测试方法,用于本公司所用镜头的选型测试和采购检验。

1.3镜头的选型是一项重要工作，镜头除了影响摄像机图像质量的表现，因其价格较高还明显影响到系统设备成本。

选型测试的目的是选出达标而且高性价比的镜头。

2。

范围1．适用于本公司使用镜头的选型测试和采购检验。

2．适用于客户单位使用镜头的选型测试和采购检验。

3。

检验仪器和设备1．使用测试卡三种：（1）视频综合测试卡（2）PHENIX镜头测试卡（3）标准分辨率测试卡2．镜头厂商提供镜头成像质量客观评估调制传递函数（MTF）检测报告。

3．防静电带、专用测试夹具、游标卡尺。

4.镜头检验项目和要求5。

缺陷分类表6.抽样方案7。

首批高清镜头选型来源8.首批镜头测试的结果2012-05—08建议送检摄像机的镜头：枪机使用FUJINON和PHENIX，半球使用FUGUANG- F3V8M。

附件1本市视频安防监控系统用摄像机镜头技术规范（试行）1 范围本规范是本市视频安防监控系统中各种类型摄像机使用的镜头(以下简称镜头）的基本技术要求，是镜头产品设计、制作、检验的主要依据之一。

2 产品分类2.1 按接口类型可分为C、CS接口镜头。

2.2 按光圈的控制方式可分为手动(含固定）光圈、自动光圈和电动光圈镜头。

2.3 按焦距的调整方式可分为固定焦距、手动变焦和电动变焦镜头.3 基本要求3.1 镜头应在满足现行相关国家标准、行业标准基础上，符合本规范要求。

3。

2 镜头机身或机芯上应有清晰、永久的标志。

标志应能反映制造厂名称或公司名称、产品牌号或型号、系列号码或批号、生产日期、电源额定值（即正常工作电压、电流和频率）。

3.3 镜头机身或机芯上的标志应反映产品规格（含：接口类型)、光圈数（F值，等于镜头孔径的倒数）、焦距范围、清晰度(除A 级以外)，镜头的清晰度可用等级符号（如：B、C）或像素（如：1MP、2MP）来表示。

摄像头测试指导手册第一部分：准备工作1.确认摄像头的型号和驱动程序。

第二部分：硬件测试1.确保摄像头已正确连接到电脑。

2.打开电脑上的图像采集软件。

3.在图像采集软件中，选择“设置”菜单中的“设备选项”或类似选项，以打开摄像头的设置界面。

4.在设置界面中，检查并调整摄像头的亮度、对比度、饱和度等参数，以获得最佳图像效果。

5.确保摄像头的图像稳定，没有模糊或晃动现象。

第三部分：软件测试1.打开电脑上的视频通话软件或视频录制软件。

2.在软件中，选择“设置”菜单中的“摄像头选项”或类似选项，以打开摄像头的设置界面。

3.在设置界面中，检查并调整摄像头的分辨率、帧率等参数，以适应软件的需求。

4.进行视频通话或视频录制，观察图像质量和流畅度是否符合要求。

5.在视频通话或视频录制的过程中，尝试调整摄像头的参数，以优化图像效果。

第四部分：网络测试1.进行网络视频通话或视频直播。

2.观察视频通话或视频直播的清晰度和延迟情况。

3.如有需要，尝试调整网络带宽和摄像头参数，以优化视频效果。

第五部分：其他测试1.进行低光环境下的测试，观察摄像头在暗光条件下的表现。

2.进行高光环境下的测试，观察摄像头在强光条件下的表现。

3.进行移动环境下的测试，观察摄像头在移动中的表现。

4.尝试不同的摄像头角度和距离，观察摄像头的视场范围和变形情况。

第六部分：故障排除1.如果无法打开摄像头，检查摄像头的连接是否松动，重新连接后尝试打开。

2.如果打开摄像头后没有图像，检查软件设置中是否选择了正确的摄像头设备。

3.如果图像质量不理想，检查摄像头参数设置是否合适，尝试调整参数后重新测试。

4.如果在视频通话或视频直播中出现画面花屏、卡顿或延迟，检查网络连接和带宽，尝试调整网络设置或降低视频质量。

第七部分：注意事项1.在测试过程中，保持测试环境的稳定和一致。

2.注意避免遮挡摄像头镜头或影响摄像头的光线条件。

3.尽量使用原厂提供的驱动程序和软件进行测试，以确保兼容性和稳定性。

监控摄像机测试步骤及使用方法测试监控摄像机主要测试晰度和色彩还原性、照度、逆光补偿，其次是测其监控摄像机失真、耗电量、最低工作电压，下面先把清晰度和色彩还原性以及照度、逆光补偿的测量步骤先介绍一下。

1.清晰度的测量：多个监控摄像机进行测试时，应使用相同镜头，(推荐使作定焦、二可变镜头)，以测试卡中心圆出现在监视器屏幕的左右边为准，清晰准确的数出已给的刻度线共10组垂直线和10组水平线。

分别代表着垂直清晰度和水平清晰度，并相应的一组已给出了线数。

如垂直350线水平800线，此时最好用黑白监视器。

测试时可在远景物聚焦，也可边测边聚焦。

最好能两者兼用，可看出此摄像机的差异(对远近会聚)。

2.监控摄像机彩色还原性的测试：测试此参数应选好的彩色监视器。

首先远距离观察人物、服饰，看有无颜色失真，拿色彩鲜明的物体对比，看监控摄像机反应灵敏度，拿彩色画册放在监控摄像机前，看画面勾勒得清晰程度，过淡或过浓，再次应对运动的彩色物体进行摄像，看有无彩色拖尾、延滞、模糊等。

测试条件如此摄像最代照度在50V时应在50+10V照度情况下测量，即每监控摄像机最代照度基础上加十伏，且光圈应保持最接近状态。

3.照度：将监控摄像机置于暗室，暗室前后为有源220V自炽灯，处设调压器，以调压器调节电压高代来调节暗室内灯的明暗，电压可以从0V调到250V。

室内光照也可从最暗调至最明，测试时把摄像机光圈均开至最大时记录下一个最低照度值(把有源灯用调压器调暗至看不清暗室内置画面)再把光圈打至最小再记录下一个最低照度值，也可前后灯分别调压明灭。

4.监控摄像机逆光补偿：测试此参数有两种方法：一种是在暗室内，把摄像机前侧调压灯打开，调至最亮时，然后在灯的下方放置一图画或文字，把监控摄像机迎光摄像，看图像和文字能否看清，画面刺不刺眼，并调节AL、AX拔档开关，看有无变化，哪种效果最好。

另一种是在阳光充足的情况下把摄像机向窗外照，此时看图像和文字能否看清楚。
