solidworks材料明细表中的说明

solidworks材料明细表中的数量

摘要：

1.SolidWorks 材料明细表的概述

2.SolidWorks 材料明细表中的数量表示

3.如何在 SolidWorks 中创建材料明细表

4.SolidWorks 材料明细表的优点和应用

正文：

一、SolidWorks 材料明细表的概述

SolidWorks 是一款强大的三维计算机辅助设计（CAD）软件，广泛应用于工程领域。在 SolidWorks 中，材料明细表是一个重要的功能，它可以帮助用户详细记录和管理零件和装配体中所使用的各种材料。通过使用材料明细表，工程师可以确保设计方案的材料选择和成本控制更加精确。

二、SolidWorks 材料明细表中的数量表示

在 SolidWorks 材料明细表中，数量表示的是零件或装配体中某种材料的使用数量。这个数量可以精确到小数点后几位数，以满足不同工程需求。数量的表示方式有多种，如绝对值、比例值等，具体取决于用户的设置和需求。通过调整数量，用户可以轻松地更改材料的使用量，从而实现对成本和性能的控制。

三、如何在 SolidWorks 中创建材料明细表

在 SolidWorks 中创建材料明细表的步骤如下：

1.打开 SolidWorks 软件，点击“文件”菜单，选择“新建”选项，创建一个新的零件或装配体文件。 2.在设计界面中，选择“插入”菜单，点击“材料明细表”，在零件或装配体上创建一个材料明细表。

3.双击材料明细表，打开“材料明细表编辑器”。

4.在“材料明细表编辑器”中，用户可以添加、删除和修改材料信息，以及设置材料的数量。

5.完成材料明细表的编辑后，点击“关闭”按钮，回到设计界面。

6.最后，保存文件并进行打印或导出。

四、SolidWorks 材料明细表的优点和应用

SolidWorks 材料明细表具有以下优点：

1.方便用户记录和管理材料信息，提高工作效率。

Soliworks工程图之定制明细表

根据制图要求定制的明细表模板。

1.新建一零件，例如一个圆盘，尺寸无要求，供以后步骤使用。

2.选择configuration manger，右键单击“配置[零件1]”，选择“属性”，单击“自定义属性”

3.在“配置特定”中，单击“属性名称”栏，输入我们需要的属性。在这里只需要输入“名称”、“材料”、“重量”“备注”即可，其余“序号”、“代号”、“数量”solidworks自带明细表里有。

类型一律选择“文字”

“数值/文字表达”项中，“名称”与“备注”对应行需要输入文字，不需要输入文字或暂时不知道输入什么时，输入空格。“重量”与“材料”对应行可从下拉菜单中选取。

4.新建装配体，插入圆盘零件并保存；新建工程图，插入装配体（随便选个视图即可，与一下步骤无关）。

5.选择工具栏“注解”中的“表格”，选择“材料明细表”。

Solidworks自带明细表如下:

注：保存路径：D:\软件\solidworks\SolidWorks\lang\chinese-simplified，文件名为bom-standard。

6.鼠标左键单击任意一单元格，出现属性栏，单击红圈中图标，明细表属性栏移至最下一行。

7.鼠标双击“项目号”单元格进入文字编辑状态，改为“序号”；同样步骤更改“零件号”为“代号”，更改“说明”为“名称”。

8.更改列宽合行高。在需要改动的单元格内右键单击，选择“格式化”，选择“列宽”，更改列宽数值，此处更改为8mm。同样方法，更改“代号”栏列宽为40mm，“名称”栏列宽更改为44mm，“数量”栏列宽更改为8mm。更改行高与更改列宽步骤一样，此处不再叙述。若担心以后列宽行高变动，可选择“锁定列宽”合“锁定行高”。

9.增加列。右键在“数量”所在列处单击，选择“插入”选择“右列”。

在弹出的对话框中选择“材料”。同样步骤插入“重量”与“备注”列。注：若未进行步，则自定义属性中不会出现“材料”、“重量”、“备注”等。

solidworks 材料明细表类型

摘要：

1.SolidWorks 材料明细表简介

2.创建材料明细表的步骤

3.修改和定制材料明细表

4.导出和保存材料明细表

5.常见问题及解决方案

正文：

一、SolidWorks 材料明细表简介

SolidWorks 是一款强大的三维建模软件，其内置的材料明细表功能为企业提供了方便的零部件管理和查询方式。材料明细表能够显示零部件的详细信息，如零件编号、名称、材质等，有助于提高工作效率和准确性。

二、创建材料明细表的步骤

1.打开工程图：首先，打开包含所需零部件的工程图。

2.插入表格：在工程图中的合适位置，点击工具栏的表格功能，选择“材料明细表”。

3.选择零部件：在弹出的对话框中，选择需要添加到材料明细表的零部件。

4.确认连接：双击说明栏，弹出一个要求保持连接的对话框，点击“保持连接”。

三、修改和定制材料明细表 1.增加或删除列：选中某一列，右键点击，选择“插入”——“左列/右列”以调整列数。

2.修改列属性：双击列，在弹出的对话框中修改列宽、名称等属性。

3.添加自定义属性：如需要添加新的属性，可在列属性中选择“自定义属性”，并在下拉菜单中找到并添加所需的零件属性。

四、导出和保存材料明细表

1.导出为Word文档：在SolidWorks中导出材料明细表为Word文档，便于编辑和保存。

2.修改Word文档：在导出的Word文档中，修改表格中的数值，然后重新打开SolidWorks，导入修改后的数据。

五、常见问题及解决方案

1.材料明细表中缺少所需属性：确保在零件的三维模型中定义了所需属性，并在工程图中选择相应的属性。

2.无法导入修改后的数据：确保在导入数据时，选择正确的文件和表格。

总之，掌握 SolidWorks 材料明细表的创建、修改和导出方法，能够帮助工程师更加高效地管理零部件信息和提高工程图的准确性。

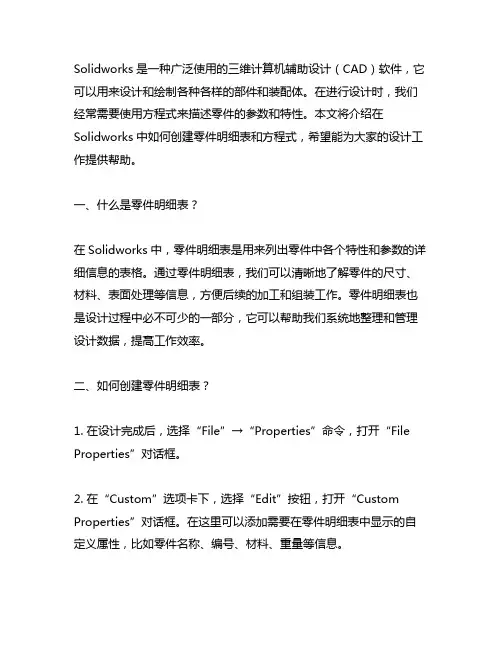

Solidworks是一种广泛使用的三维计算机辅助设计（CAD）软件，它可以用来设计和绘制各种各样的部件和装配体。在进行设计时，我们经常需要使用方程式来描述零件的参数和特性。本文将介绍在Solidworks中如何创建零件明细表和方程式，希望能为大家的设计工作提供帮助。

一、什么是零件明细表？

在Solidworks中，零件明细表是用来列出零件中各个特性和参数的详细信息的表格。通过零件明细表，我们可以清晰地了解零件的尺寸、材料、表面处理等信息，方便后续的加工和组装工作。零件明细表也是设计过程中必不可少的一部分，它可以帮助我们系统地整理和管理设计数据，提高工作效率。

二、如何创建零件明细表？

1. 在设计完成后，选择“File”→“Properties”命令，打开“File

Properties”对话框。

2. 在“Custom”选项卡下，选择“Edit”按钮，打开“Custom

Properties”对话框。在这里可以添加需要在零件明细表中显示的自定义属性，比如零件名称、编号、材料、重量等信息。

3. 在“Configuration Specific”选项卡下，通过选择“Add”按钮，可以添加特定于配置的属性，比如零件的不同状态下的尺寸、材料、重量等信息。

4. 设计完成以上步骤后，可以选择“Insert”→“Tables”→“Bill of

Materials”命令，在绘图中插入一个零件明细表格。

5. 选择需要在零件明细表中显示的属性，然后单击鼠标左键，拖动鼠标以确定表格的大小和位置。

6. 零件明细表中的内容可以通过选择“Edit Feature”命令来进行编辑和更新，确保表格中显示的信息是最新的。

7. 保存工作，并将零件明细表格的信息导出为文本文件，方便后续的使用和管理。

三、什么是方程式？

在Solidworks中，方程式是用来描述零件参数和特性之间关系的数学表达式。通过方程式，我们可以实现对零件尺寸、形状、位置等参数的灵活控制，从而更好地满足设计要求。在实际设计中，我们可以在特征的尺寸框中输入相关的方程式，从而实现设计参数的自动计算和调整。
