pa6t材料标准

材质PA6T

规格 E430NK BK

特性内容测试项目测试方法 ASTM 单位 数据结果

玻纤含量D792％30

一般性能比重D792—1.77

洛氏硬度洛氏硬度测试R ScalcM125

吸水率（24h)D570％0.16

冲击强度D256J/M110

弯曲强度D790Mpa280

机械性能引张强度D790Gpa16.5

伸长断裂强度D638Mpa172

断裂伸张率D256％3.3

线性膨胀率—0.00001/K2.2

耐热性能热变形温度(1.82Mpa)D648℃260

阻燃级别UL94—V-0

介电常数——4.5

电器性能介电强度——0.019

耐电弧性D495sec130

成型收缩率—％0.3-0.5

成型特性成型温度—℃300-330

模具温度—℃60-120以上数值为材料的测试值、并非该规格材料的最低值。本资料是根据本公司积累的经验及实验数据作成的，所示数据在不相同的条件下不完全适用,引用时请客户作最终判断。有关本公司材料的安全使用，请参考与所选用材料相对应的安全数据表[MSDS]。PA6T物性表

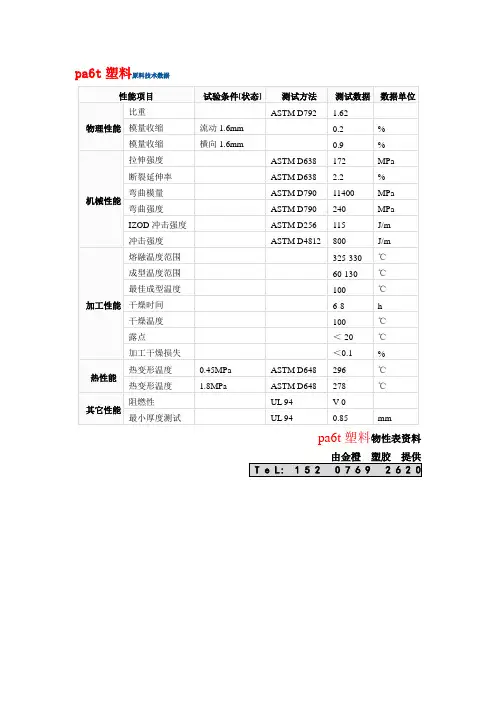

pa6t塑料原料技术数据

性能项目 试验条件[状态] 测试方法 测试数据 数据单位

物理性能 比重 ASTM D792 1.62

模量收缩 流动1.6mm 0.2 %

模量收缩 横向1.6mm 0.9 %

机械性能 拉伸强度 ASTM D638 172 MPa

断裂延伸率 ASTM D638 2.2 %

弯曲模量 ASTM D790 11400 MPa

弯曲强度 ASTM D790 240 MPa

IZOD冲击强度 ASTM D256 115 J/m

冲击强度 ASTM D4812 800 J/m

加工性能 熔融温度范围 325-330 ℃

成型温度范围 60-130 ℃

最佳成型温度 100 ℃

干燥时间 6-8 h

干燥温度 100 ℃

露点 ＜-20 ℃

加工干燥损失 ＜0.1 %

热性能 热变形温度 0.45MPa ASTM D648 296 ℃

热变形温度 1.8MPa ASTM D648 278 ℃

其它性能 阻燃性 UL 94 V-0

最小厚度测试 UL 94 0.85 mm

pa6t塑料物性表资料

由金橙 塑胶 提供

T e L: 1 5 2 0 7 6 9 2 6 2 0

pa6t标准

PA6T标准是一种以聚酰胺树脂为基础的工程塑料，具有优异的热稳定性、电气性能和机械性能。它是在广泛应用的PA6材料的基础上进行改进和优化而得到的。

首先，PA6T标准具有出色的热稳定性。PA6T在高温下仍然能够保持较好的强度和刚度，具有良好的热变形温度。这一特点使得PA6T标准能够在高温环境下长期稳定工作，可用于汽车、航空航天等领域对温度要求较高的部件。

其次，PA6T标准具有优异的电气性能。它具有良好的绝缘性能和电气特性，对电流和电压具有良好的耐受性。这使得PA6T标准在电子电气领域得到广泛应用，用于制造插座、开关、连接器等电子器件。

此外，PA6T标准还具有优异的机械性能。它具有良好的强度、刚度和耐磨性，在动力传输、机械结构等领域得到广泛应用。它具有较高的韧性，在拉伸、弯曲和冲击等力学性能方面表现出色，能够满足复杂工况下的使用要求。

PA6T标准还具有较好的耐化学品性能。它能够耐受一些常见的溶剂和化学品，不易受到腐蚀和破坏。这一特点使得PA6T标准在化学工业、医疗器械等领域得到广泛应用。

在加工方面，PA6T标准具有较好的可加工性。它能够通过注塑成型等方式进行加工，制成各种复杂形状的零件和产品。同时，它还具有较好的润滑性能，能够减少与模具之间的摩擦，提高加工效率和产品质量。

总的来说，PA6T标准是一种具有优异热稳定性、电气性能和机械性能的工程塑料。它在各个领域都有广泛的应用前景，并且可以满足复杂工况下的使用要求。在制造过程中，需要合理选择合适的PA6T材料，并根据实际需求进行适当的改性和优化，以获得满足要求的最终产品。

PSU塑料(聚砜)

英文名称：Polysulfone 比重:1.25-1.35克/立方厘米

成型收缩率：0.5-0.7% 成型温度：290-350℃

干燥条件：130-150℃ 4小时

用途：

1、聚砜为琥珀透明固体材料，硬度和冲击强度高，无毒、耐热耐寒性耐老化性好，可在-100--175度下长期使用。耐无机酸碱盐的腐蚀，但不耐芳香烃和卤化烃。聚芳砜硬度高，耐辐射，耐热和耐寒性好并具有自息性，可在-100-175度下长期使用。

2、通过玻璃纤维增强改性可以使材料的耐磨性大幅度提高。

3、可将聚砜与ABS、聚酰亚氨、聚醚醚酮和氟塑料等制成聚砜的改性产品，主要是提高其冲击强度和伸长率、耐溶剂性、耐环境性能、加工性能和可电镀性。如PSF/PBT,PSF/ABS,PSF+矿物粉。

1、适于制作耐热件、绝缘件、减磨耐磨件、仪器仪表零件及医疗器械零件，聚芳砜适于制作低温工作零件。

2、聚砜在电子电器工业常用于制造集成线路板、线圈管架、接触器、套架、电容薄膜、高性能碱电池外壳。

3、聚砜在家用电器方面用于微波烤炉设备、咖啡加热器、湿润器、吹风机、布蒸干机、饮料和食品分配器等。也可代替有色金属用于钟表、复印机、照相机等的精密结构件。

4、聚砜已通过美国医药、食品领域的有关规范，可代替不锈钢制品。由于聚砜耐蒸气、耐水解、无毒、耐高温蒸气消毒、高透明、尺寸稳定性好等特点，可用作手术工具盘、喷雾器、流体控制器、心脏阀、起博器、防毒面具、牙托等。

成型性能

1.无定形料,吸湿大，吸水率0.2％-0.4％，使用前须充分干燥，并防止再吸湿。保证含水量在0.1％以下。

2.成型性能与PC相似，热稳定性差，360度时开始出现分解。

3.流动性差，冷却快，宜用高温高压成型。模具应有足够的强度和刚度，设冷料井，流道应短，浇口尺寸取塑件壁厚的1/2-1/3

4.为减小注塑制品产生内应力，模具温度应控制在100-140度。成型后可采取退火处理甘油浴退火处理，160度，1-5分钟；或采取空气浴160度，1-4小时。退火时间取决于制品的大小和壁厚。
