多联机工作原理与规范安装步骤

一、多联机系统与工作原理

多联机俗称“一拖多”，指的是一台室外机通过配管连接两台或两台以上室内机，室外侧采用风冷换热形式、室内侧采用直接蒸发换热形式。多联机是一种一次制冷剂空调系统，它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。

多联机系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。多联机为了达到节能的目的，通过对制冷工质流量的有效控制实现压缩机和系统的变容量运行。

目前成熟的技术有：变频多联机技术和数码涡旋多联机技术。

变频多联机技术：变频多联机技术是指单管路一拖多空间热泵系统的室外主机调节输出能力方式。

室外主机是根据室内的空调负荷的变化来调节压缩机的运行台数，使得电机功率和负荷变化相对应。通过变频装置改变变频压缩机输入频率来改变压缩机的转速，两者配合，从而实现冷量和能量的线形调节。另外，室内温度的变化是由电子膨胀阀调节的。

数码涡旋多联机技术：数码涡旋技术有一独特的性能称为“轴向柔性”。这一性能使固定的涡旋盘沿轴向可以有很少量的移动，确保

第 2 页 共 4 页 用最佳力使固定涡旋盘和动涡旋盘始终共同加载。在各操作条件下将这两个涡旋盘集合在一起的这一最佳力确保了数码涡旋技术的高效率。

数码涡旋操作分两个阶段：“负载状态”，此时电磁阀常闭：“卸载状态”，此时电磁阀打开。负载状态中，压缩机像常规涡旋压缩机一样工作，传递全部容量和制冷剂质流量。然而卸载状态中，无容量和制冷剂质流量通过压缩机。通过压缩机周期性的负荷一卸载来实现变容量冷媒控制。数码涡旋技术在中国起步较晚,技术还不太成熟。

二、多联机安装规范篇8个步骤

1、内机就位：

施工队进场第一步就是吊装内机，这里只要注意2个点就可以避免后续问题。

多联机技术标准及要求

⼀、技术要求：1.1 产品规范及标准

产品的设计、制造、性能、材料的选择和材料的检验、产品的测试等，都应按国内外通⾏的现

⾏标准和相应的技术规范执⾏。若标准跟新则以新标准为准，包括但不限于： 《空⽓冷却器与空⽓加热器》 GB/T14296-93 《多联机空调系统⼯程技术规程》 JGJ174-2010

通风与空调⼯程施⼯质量验收规范》

多联式空调（热泵）机组》 多联式空调（热泵）

机组能效限定值及能源效率等级》 GB21454-2008

制冷和供热⽤机械制冷系统安全要求》 GB 9237-2001 家⽤和类似⽤途电器的安全 热泵、空调器和除湿机的特殊要求》 GB4706.32-2004

民⽤建筑供暖通风与空⽓调节设计规范》 空调

⽤通风机》 GB 空调与制冷⽤⽆缝铜管》 空⽓ - 空⽓能量回收装置》 盘管耐压试验与密封性检查》 旋转电机基本技术要求》 整体式机电⼀体化空调机组》 风管送风式空调 （热泵 ）机组》 ⼀般通风⽤空⽓过滤器性能试验⽅法》 采暖通风与空调设备噪声声功率级测定 通⽤⽤电设备配电设计规范》 低压电器外壳防护等级》 低压成套开关设备和控制设备》 机电产品包装通⽤技术条件》 1.2 基本要求：1.2.1 空调系统应在当地⽓象参数条件下，能满

⾜多种运⾏负荷和⼯况的需要，达到室内设计 参数规定

的制冷、制暖效果。1.2.2 ⼯作环境温度：

1.2.3 制冷运转范围： 15℃～ 43℃（DB ） ；制热运转范围： -15℃～ 15℃（WB ）。

1.2.4 设备应符合如下供电条件：三相交流电电压为 380V ±10%，单相电电压为 220V ± 10%， 频率为 50HZ 。

1.2.5 多联机的能效应满⾜国家规范 等级》 GB21454-2008 的要求。

1.3 ⼀般要求

1.3.1 机组应符合国家标准的要求，并应按规定程序批准的图样和技术⽂件制造。

技术标准和要求GB 50243-2002 GB/T 18837-2002

多联机空调机组供应、指导安装调试、维护维修工程

1

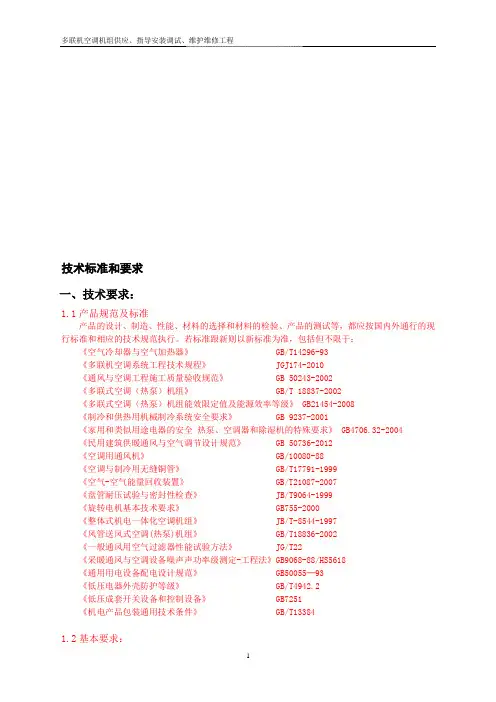

技术标准和要求一、技术要求：

1.1产品规范及标准

产品的设计、制造、性能、材料的选择和材料的检验、产品的测试等，都应按国内外通行的现行标准和相应的技术规范执行。若标准跟新则以新标准为准，包括但不限于：

《空气冷却器与空气加热器》 GB/T14296-93

《多联机空调系统工程技术规程》 JGJ174-2010

《通风与空调工程施工质量验收规范》 GB 50243-2002

《多联式空调（热泵）机组》 GB/T 18837-2002

《多联式空调（热泵）机组能效限定值及能源效率等级》 GB21454-2008

《制冷和供热用机械制冷系统安全要求》 GB 9237-2001

《家用和类似用途电器的安全 热泵、空调器和除湿机的特殊要求》 GB4706.32-2004

《民用建筑供暖通风与空气调节设计规范》 GB 50736-2012

《空调用通风机》 GB/10080-88

《空调与制冷用无缝铜管》 GB/T17791-1999

《空气-空气能量回收装置》 GB/T21087-2007

《盘管耐压试验与密封性检查》 JB/T9064-1999

《旋转电机基本技术要求》 GB755-2000

《整体式机电一体化空调机组》 JB/T-8544-1997

《风管送风式空调(热泵)机组》 GB/T18836-2002

《一般通风用空气过滤器性能试验方法》 JG/T22

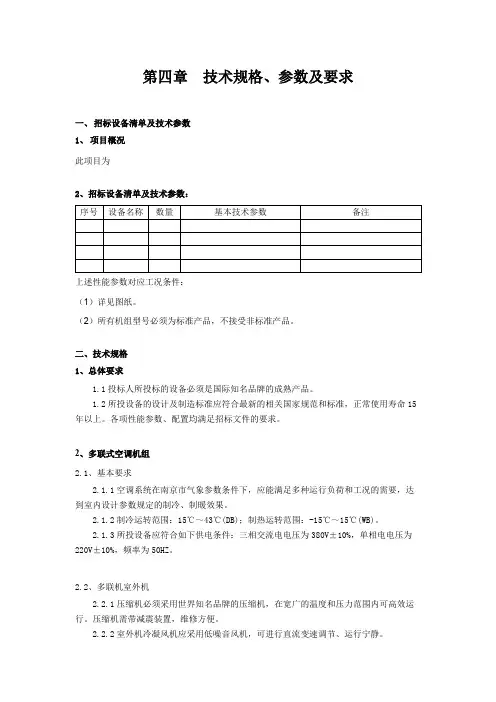

第四章 技术规格、参数及要求

一、 招标设备清单及技术参数

1、 项目概况

此项目为

2、招标设备清单及技术参数：

序号 设备名称 数量 基本技术参数 备注

上述性能参数对应工况条件：

（1）详见图纸。

（2）所有机组型号必须为标准产品，不接受非标准产品。

二、技术规格

1、总体要求

1.1投标人所投标的设备必须是国际知名品牌的成熟产品。

1.2所投设备的设计及制造标准应符合最新的相关国家规范和标准，正常使用寿命15年以上。各项性能参数、配置均满足招标文件的要求。

2、多联式空调机组

2.1、基本要求

2.1.1空调系统在南京市气象参数条件下，应能满足多种运行负荷和工况的需要，达到室内设计参数规定的制冷、制暖效果。

2.1.2制冷运转范围：15℃～43℃(DB)；制热运转范围：-15℃～15℃(WB)。

2.1.3所投设备应符合如下供电条件：三相交流电电压为380V±10%，单相电电压为220V±10%，频率为50HZ。

2.2、多联机室外机

2.2.1压缩机必须采用世界知名品牌的压缩机，在宽广的温度和压力范围内可高效运行。压缩机需带减震装置，维修方便。

2.2.2室外机冷凝风机应采用低噪音风机，可进行直流变速调节、运行宁静。 2.2.3机组控制系统应具备自动调节功能，能根据设定的室内温度和室内机的运行状况，自动调节压缩机的运行。

2.2.4机组应有隔振装置，维修方便，运行中有良好的润滑保障，并且运转过程中不得出现异常声响和振动。

2.2.5机组应具有良好的防尘、防雨、防腐和安全防护性能。外壳应有足够的强度并作除锈和防腐处理，在运输和安装、运行过程中不得出现凹凸变形。

2.2.6供电电源：380V±10% / 50Hz。

2.3、多联机室内机

2.3.1室内机根据图纸所列数量、制冷量数据进行匹配，室内机的数量不应改变，制冷量参数不得低于原设计图纸参数要求。

2.3.2供电电源：220V±10% / 50Hz。
