低压配电与电能计量箱(柜)安装使用说明书

低压电能计量箱相关技术要求Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998低压电能计量箱相关技术要求一、材质及环境要求表箱材质采用透明的聚碳酸酯，箱底采用阻燃ABS注塑成型。

表箱材质采用耐腐蚀、耐高温、抗老化、抗冲击、抗紫外线、阻燃、上盖为透明，表箱透明盖阻燃等级为V2级（热变形温度120℃），底座阻燃等级为V0级，在环境温度和日晒雨淋条件下，十五年内不发生变形、变色等老化现象。

周围环境温度不高于+55℃，而且在24h内的平均温度不超过+35℃，周围环境温度的下降，对于户外型计量箱应不低于-25℃。

安装地点的海拔不超过2000m。

安装地点的空气相对湿度在最高+40℃时不超过50%，最低温度-40℃时不超过60%，该月的平均相对湿度不超过90%。

选取规定的用于污染等级为3级的环境。

安装场所的外磁场在任何方向不超过地磁场的5倍。

安装处无明显的冲击或振动。

二、配置要求1.计量箱结构设计要求：箱体内部结构布置合理，应方便接线及电能表和其它电器元件的固定，所有元器件及线路安装齐全。

进出线接线端子应牢固可靠，进、出线孔均应加装绝缘胶垫套，考虑防雨密封措施，位置应方便进出线接线。

表箱应为一体式，由三个独立单元组成：进线单元、计量单元、用户单元。

三单元具有较强的封闭性。

a)进线单元安装总进线刀开关或分户隔离刀开关。

分线铜排，总进线开关和分户隔离开关要满足电流要求，进线端分户隔离开关应具有明显断开点，分户隔离开关每户配备一个。

b)用户单元应安装出线断路器，出线断路器要满足电流要求，每户配备一个。

c) 零线端子安装在进线单元内。

d )计量箱进线单元底板应设接地连接固定螺栓，接地螺栓直径不小于12毫米，有弹簧垫和两个平垫，并有醒目的接地符号。

e)计量箱体四角需配置挂耳或其它可靠安装的方法计量箱进、出线位置应按照计量单元左上侧进线、用户单元下端出线设计，进、出线应为三相。

GGD低压配电柜使用说明CONTENTS PAGES一、介绍1、用途及特点 22、产品型号及含义 23、使用条件 24、电气参数 25、柜体结构 36、安装规范 37、产品成套性 48、订货须知 4二、使用方法1、系统一般组成 42、配电柜操作方法 53、维护、维修注意事项 6一、产品介绍1.用途及特点GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50赫。

额定工作电压389V，额定工作电流至3150A的配电系统中，做为动力，照明及配电设备的电能转换、分配与控制之用。

根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。

可作为更新换代的产品使用。

符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

2.产品型号及含义3.使用条件3．1 周围空气温度不高于40℃，不低于–5℃。

24h内的平均温度不得大于+35℃。

3．2 户内安装使用，使用地点的海拔高度不超过2000M。

3．3 周围空气相对湿度在最高温度为+40℃时不超过50%。

在较低温度时允许在较大的相对湿度（例如：20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

3．4 设备安装时与垂直面的倾斜度不超过5度。

3．5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

4.电气参数4．1 额定绝缘电压660V4．2 额定工作频率50HZ4．3 辅助电路的工作电压：交流：100V、220V、380V；直流：110V、220V。

4．3 额定工作电流GGD1：400A、600A（630）、1000AGGD2：1000A、1500A（1600）GGD3：2000A、2500A、3150A。

4．5 额定短路强度GGD1：分断能力 15KA 峰值耐受电流 30KAGGD2：分断能力 30KA 峰值耐受电流 63KAGGD3：分断能力 50KA 峰值耐受电流 105KA5.柜体结构5．1 构架用8Mf冷弯型钢材局部焊接拼装而成。

JP系列低压综合配电箱安装使用说明书1、概述JP系列10kV变压器综合配电箱（以下简称“配电箱”），适用于广大农村配电变压器额定频率交流50Hz，额定工作电压400V，额定电流800A及以下的配电系统中，户外柱上安装使用。

配电箱具备远程在线监测、电能分配、电能计量、无功补偿和剩余电流保护等功能的综合低压成套开关设备与控制设备。

2、型号及含义JP —□/ □补偿容量（kvar）变压器容量（kVA）低压综合配电箱3、执行标准GB 4208 外壳防护等级（IP代码）GB/Z 6829 剩余电流动作保护电器的一般要求GB 7251.12 低压成套开关设备和控制设备第2部分：低压成套开关设备和控制设备第2部分：成套电力开关和控制设备GB/T 10233 低压成套开关设备和电控设备基本试验方法GB 13955 剩余电流动作保护装置安装和运行GB 14048.2 低压开关设备和控制设备第2部分：断路器GB/T 15576 低压成套无功功率补偿装置GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验DL/T 375 户外配电箱通用技术条件DL/T 499 农村低压电力技术规程DL/T 614 多功能电能表DL/T 620 交流电气装置的过电压保护和绝缘配合4、使用环境条件配电箱的使用环境条件，见表1。

表1 使用环境条件5、主要技术参数配电箱的主要技术参数，见表2、表3。

表3 400kVA配变用，1进3出，有补偿配电箱主要技术参数6、装置功能单元的划分和要求6.1 装置划分为以下单元：a)计量/测量表计单元；b)控制保护单元；c)无功补偿单元。

5.2.1 计量/测量表计单元计量装置设单独计量室单元，集中布置，密封隔离，单独设门，并设观察窗。

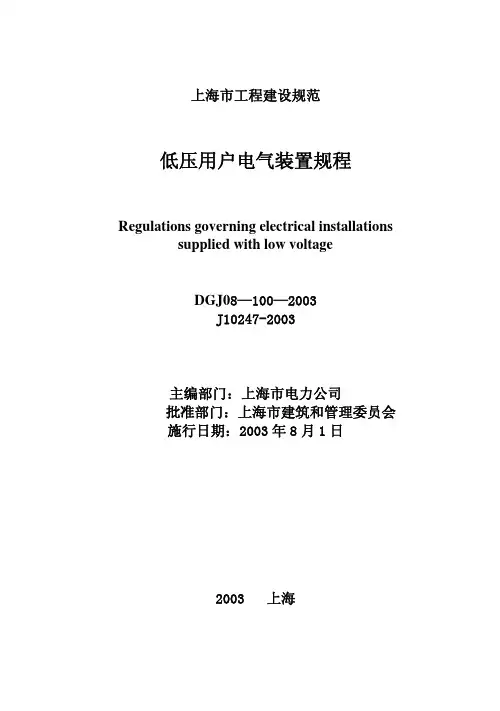

上海市工程建设规范低压用户电气装置规程Regulations governing electrical installations supplied with low voltageDGJ08—100—2003J10247-2003主编部门：上海市电力公司批准部门：上海市建筑和管理委员会 施行日期：2003年8月1日2003 上海上海市建设和管理委员会沪建建[2003]271号关于批准《低压用户电气装置规程》为上海市工程建设规范的通知各有关单位：由上海市电力公司主编《低压用户电气装置规程》，经有关专家审查和我委审核，现批准为上海市建设规范，其中2.4.1条、3.9.6条、4.1.1、4.2.6条、5.3.4条、5.4.1条、5.4.2条、5.6.6条、6.1.1条、6.1.5条、6.1.7条、6.5.5条、6.5.7条、6.5.8条、6.5.9条为强制性条文。

该规范统一编号为DGJ08—100—2003，自2003年8月1日起实施。

该规范由上海市建设工程标准定额管理总站负责组织实施，上海市电力公司负责解释。

上海市建设和管理委员会二ОО三年四月十八日标准分享网 免费下载前 言本规程根据上海市建设和管理委员会沪建建（2001）第0234号文下达的上海市工程建设地方标准、规范和标准设计编制计划，由上海市电力公司任主编单位。

规程编制过程中，编制组针对近几年低压电力用户电气装置设计、施工、运行情况进行了广泛的调查研究，参考了国内外有关标准、规范，结合上海市实践情况，在反复征求意见的基础上，先后完成了初稿、征求意见稿、送审稿、报批稿。

规程的编制将有利于本市低压用户电气装置的规范化，减少人身、设备伤害事故的发生，提高低压电网安全、经济的运行水平。

本规程的主要技术内容是：1、总则；2、进户装置；3、计量及总配电装置；4、线路装置；5、通用用电设备装置；6、保护接地装置及8个附录。

规程编制过程中自始至终得到有关领导的关心和专家们的支持，在此表示衷心的感谢。

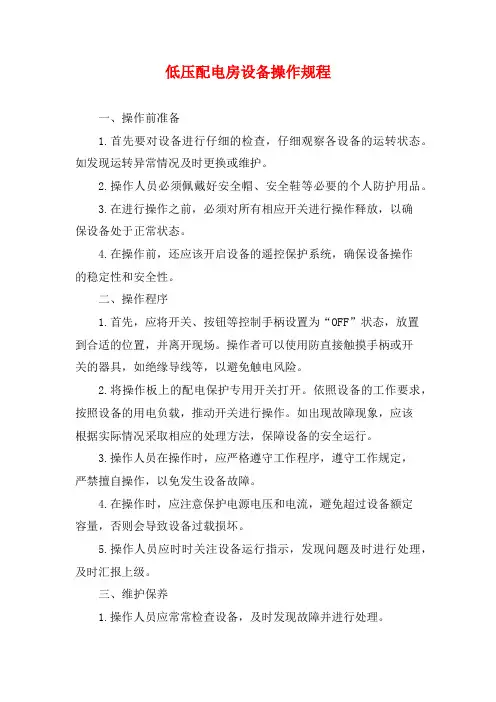

d低压配电系统操作手册一、系统概述低压配电系统是一种将电能分配给建筑物或设施内各种用电设备的系统。

该系统的主要功能是提供安全、可靠、高效的电能，以满足各种用电设备的需求。

二、设备组成2.1 低压配电柜低压配电柜是低压配电系统中的主要设备之一，用于接收和分配电能。

其主要组成部分包括进线柜、出线柜、联络柜等。

2.2 变压器变压器是一种将高电压降低至低电压的设备，用于满足各种用电设备的需求。

其主要组成部分包括铁芯、线圈、绝缘材料等。

2.3 电缆电缆是低压配电系统中的重要组成部分，用于传输电能。

其主要类型包括单芯电缆、三芯电缆等。

2.4 断路器断路器是一种用于控制和保护电路的设备，当电路中出现故障时，它可以自动切断电路，保护电路设备不受损坏。

三、操作流程3.1 启动步骤（1）检查所有设备是否正常，符合操作要求。

（2）按照操作顺序依次启动低压配电柜、变压器、电缆和断路器等设备。

（3）检查系统运行状态，确保正常。

3.2 正常操作运行在正常操作运行期间，应定期检查设备的运行状态，包括温度、声音、气味等方面。

同时，应记录设备的运行数据，如电流、电压、功率因数等。

3.3 停机步骤（1）按照操作顺序依次停止低压配电柜、变压器、电缆和断路器等设备。

（2）检查所有设备是否已经完全停止运行，符合停机要求。

（3）记录停机时间和停机原因，便于后续维护和检修。

四、维护与保养4.1 日常检查日常检查是维护与保养的重要环节之一，应定期对低压配电系统的各个部分进行检查，包括低压配电柜、变压器、电缆和断路器等设备。

检查内容包括设备的外观、温度、气味等方面，同时应记录检查结果和数据。

如果发现异常情况，应及时进行处理。

4.2 定期维护定期维护是根据设备的运行情况和制造商的推荐进行的一种预防性维护措施。

维护内容包括清洁设备、检查设备的紧固件是否松动、更换磨损的零件等。

定期维护可以延长设备的使用寿命，提高设备的运行效率。

4.3 故障排查与处理如果低压配电系统出现故障，应及时进行排查和处理。

GGD低压配电柜使用说明一、产品介绍1.用途及特点GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50赫。

额定工作电压389V，额定工作电流至3150A的配电系统中，做为动力，照明及配电设备的电能转换、分配与控制之用。

根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。

可作为更新换代的产品使用。

符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

2.产品型号及含义3.使用条件3．1 周围空气温度不高于40℃，不低于–5℃。

24h内的平均温度不得大于+35℃。

3．2 户内安装使用，使用地点的海拔高度不超过2000M。

3．3 周围空气相对湿度在最高温度为+40℃时不超过50%。

在较低温度时允许在较大的相对湿度（例如：20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

3．4 设备安装时与垂直面的倾斜度不超过5度。

3．5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

4.电气参数4．1 额定绝缘电压660V4．2 额定工作频率50HZ4．3 辅助电路的工作电压：交流：100V、220V、380V；直流：110V、220V。

4．3 额定工作电流GGD1：400A、600A（630）、1000AGGD2：1000A、1500A（1600）GGD3：2000A、2500A、3150A。

4．5 额定短路强度GGD1：分断能力 15KA 峰值耐受电流 30KAGGD2：分断能力 30KA 峰值耐受电流 63KAGGD3：分断能力 50KA 峰值耐受电流 105KA5. 柜体结构5．1 构架用8Mf冷弯型钢材局部焊接拼装而成。

其钢性及承载能力均达到电器元件的安装要求，构架上分别有按E= 20mm和E= 100mm模数排列的安装孔，以提高产品装配的通用性。

低压三相电能计量箱技术规范华北电网有限公司目录1范围....................................................... 错误!未定义书签。

2规范性引用文件 ............................................. 错误!未定义书签。

3术语和定义 ................................................. 错误!未定义书签。

4分类....................................................... 错误!未定义书签。

5技术要求................................................... 错误!未定义书签。

6试验....................................................... 错误!未定义书签。

7标志、包装、贮存和运输、文件资料............................ 错误!未定义书签。

8采购要求................................................... 错误!未定义书签。

9验收....................................................... 错误!未定义书签。

附表低压三相电能计量箱采购要求................................ 错误!未定义书签。

附件A 三相智能电能表外形尺寸 .................................. 错误!未定义书签。

附件B 集中器外形尺寸.......................................... 错误!未定义书签。

附件C 专变采集终端外形尺寸 .................................... 错误!未定义书签。

智能化低压综合配电箱（JP柜）说明书1、公用变台智能化低压综合配电箱（JP柜）适用于广大农村配电变压器，额定频率交流50Hz，额定工作电压400V，额定电流630A及以下的配电系统中，户外柱上安装使用。

作为电能分配、电能计量、电能信息采集与监控、测量(PDK）、无功补偿和保护之用的综合低压设备。

（是我公司根据国家电网智能化建设的要求，在原JP柜基础上研制开发的智能化新产品，该产品不仅具有原JP柜适用于广大农村的产品特点，更具有了智能电网要求的电能信息采集与监控，电网负荷控制管理等功能,是城乡电网的更新换代产品）2 主要技术参数2.1 额定工作电压：400V2。

2 额定绝缘电压：660V2.3 额定频率：50Hz2.4 容量：50、 100、125、160、200、250、315、400kVA,具体规格以订货合同为准.2。

5 绝缘电阻：＆ge;4MΩ2.6 介电强度：主回路相对地为2.5kV，1分钟。

辅助回路对地为2.5kV，1分钟。

2.7 防护等级：IP332.8 系统接地方式:中性点直接接地（TT系统)。

3 箱内主要元件配置表 (根据实际项目工程提供）4 功能与结构4。

1结构配电箱的箱体采用镀锌角钢骨架，外敷不锈钢板，箱体表面无眩目反光，配电箱体能够防雨、防尘、防盗、防漏电、防雷击、防电磁干扰,有足够的强度确保运输和安装过程中不会变形。

变台综合配电箱按照不同变压器容量安装配电监测及无功补偿一体式控制器(100kVA及以上变台安装)、测量电流互感器、计量电流互感器、HR系列隔离刀闸，高分断自动重合闸漏电综合保护出线开关、复合继电器型固态、进出线端子等电器元件。

箱体内部分隔成计量室、隔离刀闸室、馈电开关室、无功补偿室.电能表和计量互感器在同一室,与其他室用封板分隔,箱门能加铅封和锁封,无功补偿室与其它室采用不小于2mm镀锌钢板分隔。

4。

1.1 配电箱进线方式采用箱体侧面进线,设置专用不锈钢防水弯头，弯头与箱体间配置防水胶垫，并方便电缆接线。

低压配电与电能计量箱（柜）安装使用说明书一产品概述XM照明电能计量箱广泛地应用在发电厂、变电所、厂矿企业、高层建筑等电力用户。

在交流400V及以下的三相四线或三相五线系统中作为照明电能计量箱使用。

可根据用户需要，选用不同型号，不同电流等级的断路器，满足不同用户的需求。

XM照明电能计量箱符合GB7251.1-2006《低压成套开关设备和控制设备第3部分；对非专业人员可进入场地的低压成套开关设备和控制设备-配电板的特殊耍求》等标准。

二使用环境条件2.1 周围空气温度不高于＋40℃，不低于－25℃。

24h内的平均温度不得高于＋35℃。

2.2 使用地点的海拔高度≤2000M。

2.3 设备安装时与垂直面的倾斜度不超过 5％。

2.4安装场所应干燥、无剧烈震动、无有害气体、蒸汽、导电性或爆炸性尘埃的场所。

2.5用户有特殊要求或上述使用条件不能满足时，应和制造厂协商解决。

三开关柜主要技术参数（仅供参考）四运输及存放4.1 出厂条件：确保所有的工作完成后，按照相关标准及设计要求进行出厂检验，符合要求方可出厂。

4.2 包装：照明电能计量箱根据运输条件的不同采取不同的包装方法。

4.3 运输与装卸：选择汽车运输，配电箱在运输或装卸时不应受到剧烈冲击。

4.4 交货及中间存储：4.4.1货到现场后，应进行如下检查：·依照装箱单检查是否缺件或运输损坏，并向发货人或运送者出具证明；·检查照明电能计量箱是否完好，是否受潮。

最好对损坏部分进行摄影。

4.4.2最适宜的中间存储条件：（依照开关柜和元件所要求的最小条件）·没有其他有害条件的影响；·干燥并且通风良好的储藏室，室内温度不低于-5℃，空气质量依照相关标准规定；·暂不使用的可存放于适当场所，叠放时不超过5台，确保配电箱通气性良好。

五现场安装5.1 现场要求：安装前需对安装场所检查，应满足相关标准的规定。

5.2 产品的安装：5.2.1配电箱安装时，如无设计要求，则一般暗装为底边距地1.5米，挂墙明装的配电箱中心距地1.3米(箱体高度大于0.8米)或1.5米(箱体高度小于0.8米)。
