等效电源法的应用

1 《测定电池的电动势和内阻》的实验方法及误差分析

用电流表和电压表测定电池的电动势和内阻的实验在高考实验复习中是一块很重要的内容，测定电源电动势和内阻的基本原理是闭合电路欧姆定律rRUUrRIIrUE)(，该实验的误差分析对学生来说有一定难度，对该实验的误差分析一般采用U-I图象法来分析，但该方法对学生来说较难理解、记忆。本文将用等效电源法来分析I-U法、I-R法、U-R法测定电池的电动势和内阻带来的误差。

一、测定电源电动势的方法

1、I-U法：根据闭合电路欧姆定律IrUE，只要测出两组路端电压和总电流，联立解方程组即可得电源的电动势E和内阻r，为了减小实验误差我们可以测出多组路端电压和总电流，用图象法可得电源的电动势E和内阻r，该方法一般有电流表外接法（如图1）和电流表内接法（如图2）。

2、I-R法：电路如图3、图4所示。

由

)(11rRIE

212121)(IIRRIIE

)(22rRIE

211122IIRIRIr

3、U-R法：电路如图5、图6所示。

V A . .

E r

图1

RV

A . .

E r

图2 R. 。..

E r

图3 。.. 。.. K2 R1R21

2

A

K1

E r

图4 A K R

. 。..

E r

图5 。.. 。.. K2 R1R21

2

K1 V . .

E r

图6 K R

. . V 2 由

rRUUE111

21122121)(RURURRUUE

rRUUE222

21122121)(RURUUURRr

二、等效电源法分析误差

1、求等效电源的电动势和内阻：

两端有源网络可等效为一个电源，电源的电动势为两端开路时的电压，电源的内阻为从电源两端看除电动势的电阻。

情况1：把图A的电路等效为图B的电源：

等效电源法的应用

等效电源法是电路分析中广泛应用的一种方法。它可以将复杂的电路简化为一个等效的电源和电阻，从而使得分析和计算变得更加容易。

所谓等效电源，就是指将一个电路中所有的电源（包括电池、电源适配器、发电机等等）以及与之相应的电阻转化为一个具有相同功率、不同电阻的电源。这个电源的电压和电阻可以根据原始电路的特性，通过计算和推导来确定。

等效电源法的应用非常广泛，下面列举了其中几个常见的应用场景。

1.电路分析

等效电源法最常见的应用是电路分析。我们可以将一个复杂的电路分解为多个简单的部分，然后对每个部分分别进行等效电源转换，最终得到一个等效电路。这个等效电路可以准确地描述原始电路的特性，从而实现分析和计算。

2.电路设计

等效电源法还可以用于电路设计，在电路设计过程中，我们需要根据电路的特性进行合理的电源安排和电阻布局。通过等效电源法，我们可以准确地预测电路的性能和功能，从而实现最优化设计。

3.电路故障和维修

等效电源法可以帮助我们快速诊断和修理电路中的故障。当电路出现故障时，我们可以通过对电路进行等效电源转换来确定故障的位置和性质，从而快速定位和解决问题。

4.电路仿真

总之，等效电源法是电路分析和设计中一种非常重要的方法。通过合理地应用等效电源法，我们可以快速、准确地分析和设计电路，从而实现各种应用需求。

等效电源法的应用

等效电源法是一种广泛应用于电路分析和设计中的方法。它可以简化复杂电路的分析过程，帮助工程师快速有效地解决问题。下面将详细介绍等效电源法的应用。

一、等效电源法的基本原理

等效电源法的基本原理是利用电路中的电源和负载的电学特性，将它们简化为一个等效电源和一个等效负载。等效电源可以是恒压源或恒流源，等效负载可以是阻抗或导纳。通过这种简化，可以将复杂的电路简化为一个等效电源和等效负载的串联电路，从而方便分析和设计。

二、等效电源法的应用

1. 电路分析

等效电源法在电路分析中有着广泛的应用。当电路比较复杂时，通过等效电源法可以将电路简化为一个等效电压源和等效阻抗的串联电路，从而方便进行分析。这样可以大大简化计算过程，减少错误的发生。

2. 电路设计

在电路设计中，等效电源法也是一个非常有用的工具。通过等效电源法可以快速计算出电路中的等效电源和等效负载，从而方便设计出满足需求的电路。这样可以加快设计过程，提高设计的效率。

3. 故障诊断

当电路发生故障时，等效电源法可以帮助工程师快速定位并排除故障。通过将故障电路简化为等效电源和等效负载的串联电路，可以快速找出故障的位置，并进行修复。

三、等效电源法的局限性

虽然等效电源法在电路分析和设计中有着广泛的应用，但它也有一定的局限性。一是在一些非线性电路和特定情况下，等效电源法可能并不适用；二是等效电源法简化电路后可能会丢失一定的精度，需要结合实际情况进行分析。

等效电源法是一种非常有用的工具，可以帮助工程师简化电路分析和设计过程，提高工作效率。然而在应用等效电源法时，需要结合具体情况进行分析，确保结果的准确性。希望本文对等效电源法的应用有所帮助。

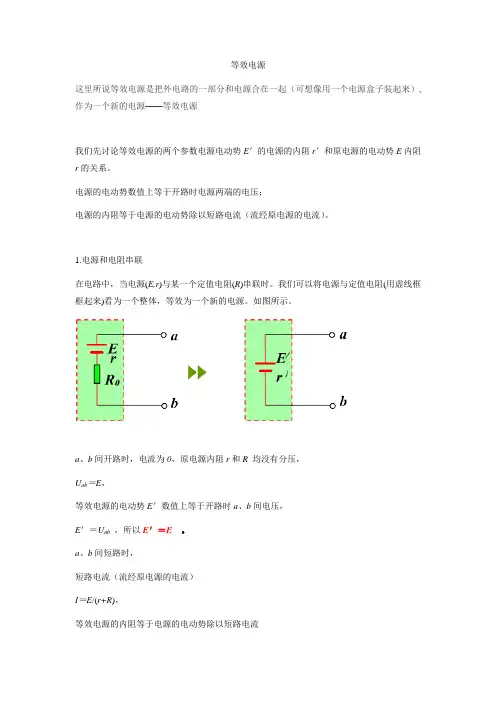

等效电源

这里所说等效电源是把外电路的一部分和电源合在一起（可想像用一个电源盒子装起来）,作为一个新的电源——等效电源

我们先讨论等效电源的两个参数电源电动势E＇的电源的内阻r＇和原电源的电动势E内阻r的关系。

电源的电动势数值上等于开路时电源两端的电压；

电源的内阻等于电源的电动势除以短路电流（流经原电源的电流）。

1.电源和电阻串联

在电路中，当电源(E,r)与某一个定值电阻(R)串联时。我们可以将电源与定值电阻(用虚线框框起来)看为一个整体，等效为一个新的电源。如图所示。

a、b间开路时，电流为0，原电源内阻r和R 均没有分压，

Uab＝E，

等效电源的电动势E＇数值上等于开路时a、b间电压，

E＇＝Uab ，所以E＇＝E 。

a、b间短路时，

短路电流（流经原电源的电流）

I＝E/(r+R)，

等效电源的内阻等于电源的电动势除以短路电流 r＇＝E＇/I ＝ E/I＝ r+R

所以，等效电源的内阻r＇＝r+R

可以看成在等效电源的内部r和R串联。

2.电源和电阻并联

a、b间开路时，电流为I＝E/(r+R)，

Uab＝IR＝ER/(r+R)，

等效电源的电动势E＇数值上等于开路a、b间电压，

E＇＝Uab ，所以E＇＝ER/(r+R)。

a、b间短路时，

流经原电源的电流（短路电流）I＝E/r，

等效电源的内阻等于等效电源的电动势除以短路电流

r＇＝E＇/I ＝ ER / I (r+R) ＝ r+R

所以，等效电源的内阻r＇＝rR/(r+R)

可以看成在等效电源的内部r和R并联。

3.电源和电阻混联

我们可以用上面的方法求出等效源的电动势和内阻，这里我们用上面的结论分步等效。

接下来我们看看等效电源的方法有哪些运用。

1.用于动态电路的判断：

0044如图所示电路，电源内阻不可忽略。开关S闭合后，在变阻器R0的滑片向下滑动的过程中，分析各灯的亮暗变化及电压表与电流表的示数变化。(灯泡的阻值恒定)
