平面磨床操作指导书

精品----

--精品 四川亚西橡塑机器有限公司

金加工车间 编号： YXJG-2013-2(平磨）

第0次修改

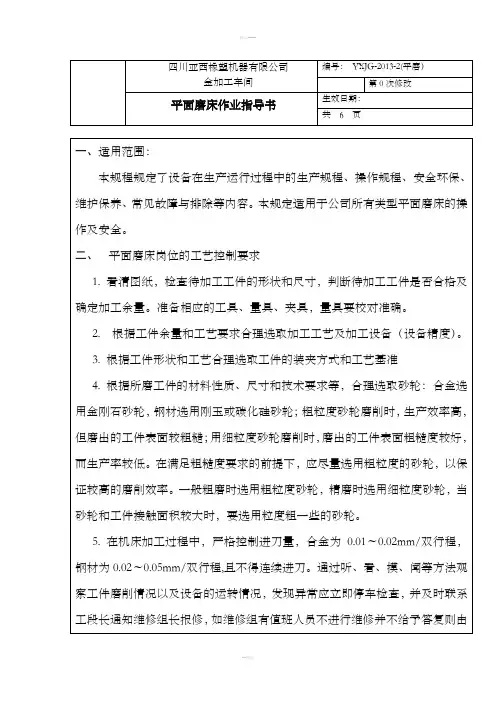

平面磨床作业指导书 生效日期：

共 6 页

一、适用范围：

本规程规定了设备在生产运行过程中的生产规程、操作规程、安全环保、维护保养、常见故障与排除等内容。本规定适用于公司所有类型平面磨床的操作及安全。

二、 平面磨床岗位的工艺控制要求

1. 看清图纸，检查待加工工件的形状和尺寸，判断待加工工件是否合格及确定加工余量。准备相应的工具、量具、夹具，量具要校对准确。

2. 根据工件余量和工艺要求合理选取加工工艺及加工设备（设备精度）。

3. 根据工件形状和工艺合理选取工件的装夹方式和工艺基准

4. 根据所磨工件的材料性质、尺寸和技术要求等，合理选取砂轮：合金选用金刚石砂轮，钢材选用刚玉或碳化硅砂轮；粗粒度砂轮磨削时，生产效率高，但磨出的工件表面较粗糙；用细粒度砂轮磨削时，磨出的工件表面粗糙度较好，而生产率较低。在满足粗糙度要求的前提下，应尽量选用粗粒度的砂轮，以保证较高的磨削效率。一般粗磨时选用粗粒度砂轮，精磨时选用细粒度砂轮，当砂轮和工件接触面积较大时，要选用粒度粗一些的砂轮。

5. 在机床加工过程中，严格控制进刀量，合金为0.01～0.02mm/双行程，钢材为0.02～0.05mm/双行程,且不得连续进刀。通过听、看、摸、闻等方法观察工件磨削情况以及设备的运转情况，发现异常应立即停车检查，并及时联系工段长通知维修组长报修，如维修组有值班人员不进行维修并不给予答复则由精品----

--精品 工段长报车间办，由车间办直接报生产部记录备案并由生产部门对设备部门进行处理。机床开动时严禁离开工作岗位。

6. 砂轮磨钝后应及时修整，不能强制使用，以免发生安全事故。

7. 根据加工要求，在磨削接近尺寸时应减少进刀量和增加磨削次数，并增加检测频率，确保加工精度和表面质量。

1 / 2

平面磨床操作员作业指导书

1. 开机：

检查砂轮是否栓紧

盖上砂轮盖

启动总开关，开启自动油压开关并启动砂轮开关

根据加工要求，对砂轮做适当修整(粗修，精修)

将工作对象吸附于磁盘上

视工件大小设立适当之左右前后距离

启动加工液马达，并视情况调整加工液量大小

按图面施工

2. 关机：

将工件由磁盘上取下

关闭加工液

将工件至磁盘上取下(取下时,请先做脱磁动作)

将床台移至适当位置

关掉自动油压马达

2 / 2

关砂轮开关

关掉总开关

注意事项：

1. 换新砂轮时必须校正平衡，并检查砂轮是否有裂痕。

2. 换装新砂轮时，请先空转2~3分钟，确认砂轮不会破裂。

3. 关机时，请先关掉加工液，让砂轮空转2~3分钟，待砂轮内含水份甩出时，再关掉砂轮。

4. 遇紧急情况时，请马上关掉红色紧急开关。

5. 严禁用空气枪保养机台。

6. 下班前,必须清扫机台，保持机台清洁。

平面磨作业指导书

一、引言

平面磨作业是一种常见的金属加工工艺，主要用于加工金属材料表面的平整度和光洁度。本指导书旨在提供详细的作业指导，确保作业人员能够正确、安全地进行平面磨作业。

二、作业准备

1. 确保作业区域安全，清理杂物和障碍物，确保通风良好。

2. 检查磨床的工作台、磨盘和磨轮是否完好无损，如有损坏应及时更换。

3. 确保磨床的电源和电气设备正常工作，接地良好。

4. 检查磨床的润滑系统是否正常工作，润滑油是否充足。

5. 穿戴好个人防护装备，包括护目镜、耳塞、手套等。

三、操作步骤

1. 将待加工的工件放置在磨床的工作台上，调整工件的位置和夹紧方式，确保工件稳固固定。

2. 启动磨床，调整磨盘和磨轮的转速、进给速度和磨削深度，根据工件的材料和要求进行合理的设置。

3. 确保磨盘和磨轮与工件接触的平面垂直，调整磨床的倾斜角度和磨盘的倾斜角度，使其与工件的表面保持垂直接触。

4. 开始磨削操作，根据需要进行多次磨削，每次磨削后应进行检查，确保磨削效果和尺寸精度符合要求。

5. 在磨削过程中，根据需要进行切削液的喷洒，以降低磨削温度和减少磨削力。 6. 定期检查磨盘和磨轮的磨损情况，及时更换磨盘和磨轮，确保磨削效果和质量。

7. 磨削结束后，关闭磨床，清理工作台和磨盘，确保磨床的清洁和整洁。

四、安全注意事项

1. 在进行平面磨作业时，应戴上护目镜，以防止金属屑或磨粒飞溅伤害眼睛。

2. 在磨削过程中，应保持集中注意力，避免分心或疲劳操作，以防发生意外事故。

3. 磨床的工作台和磨盘在运转时会产生较大的噪音，作业人员应佩戴耳塞，以保护听力。

4. 磨削过程中，应避免将手部或其他身体部位靠近磨盘和磨轮，以免发生伤害。

5. 在更换磨盘和磨轮时，应先切断电源，确保磨床完全停止运转后再进行操作。

6. 磨床的润滑系统应定期检查和维护，确保其正常工作，避免润滑不良导致的故障和事故。

五、常见问题及解决方法

卧轴矩台平面磨床 使用说明书

卧轴矩台平面磨床使用说明书

尊敬的用户：

感谢您选择我们的卧轴矩台平面磨床！为了让您能够更好地使用我们的产品，提高工作效率，我们特别编写了这份使用说明书，希望能够为您提供生动、全面、有指导意义的指导。

1. 产品概述

卧轴矩台平面磨床是一种高效的金属加工设备，广泛应用于各类工业制造领域。该磨床采用先进的磨削技术，可对工件表面进行制造、修整、磨光等工艺，精度高、效果好。

2. 安全注意事项

使用卧轴矩台平面磨床时，请务必注意以下安全事项：

- 在操作前，请确认设备连接牢固、电源线路正常接地，确保安全使用。

- 操作人员必须穿戴好防护设备，如护目镜、防护手套等。

- 严禁尝试非指定工件的加工，以免引起设备故障或事故。

- 在操作过程中，切勿将手指或其他物体靠近磨削区域，以免受伤。 3. 设备操作流程

下面是卧轴矩台平面磨床的基本操作流程：

- 首先，确认设备电源处于关闭状态，并将工件安装在工作台上。

- 打开电源，启动设备，调整磨削速度和磨削压力，根据工件材质和要求进行调整。

- 使用手柄控制磨削盘的运动方向和速度，保持恰当的加工压力。

- 在磨削过程中，注意观察工件表面的磨削情况，及时调整磨削参数，以达到理想加工效果。

- 完成工件磨削后，停止设备运行，关闭电源，并进行设备的清洁和维护。

4. 设备维护与保养

为了确保卧轴矩台平面磨床的正常运行和长久使用，请定期进行以下操作：

- 清洁设备表面和内部的金属屑、粉尘等杂物，保持设备干净。

- 定期检查设备各个部件的紧固情况，确保无松动现象。

- 润滑部件采用指定的润滑剂进行润滑，并定期更换。

- 定期检查电源线路、开关按钮等设备电气部分的问题，确保安全可靠。 我们相信，只有全面了解并正确操作卧轴矩台平面磨床，才能充分发挥其性能和效能。希望这份使用说明书能为您提供帮助，祝您工作顺利，成就辉煌！

如有任何疑问或需要进一步的技术支持，请随时联系我们的客服团队。
