外墙石材贴面施工技术交底

技术交底记录

工程名称 xx项目 交底部位 外墙干挂石材

工程编号 A-0-0 日期 2017/00/00

交底内容：

一、熟悉设计图纸、做好技术准备:

施工人员在施工前应仔细阅读图纸，熟悉、领会设计要求意图与设计的各项要求，熟悉施工工艺和操作规程。还要认真核对现场轴线、标高、水平、建筑的实际尺寸计算填报材料的各种规格和数量。

二、材料准备:

1、饰面板的表面应平整、无翘曲，尺寸准确，边缘整齐，棱角不得损坏，不得有裂纹、隐伤、风化等缺陷。具体的品种、规格应符合设计要求。施工前应按型号、规格和颜色进行选配合分类。

2、金属挂件（包括不修刚连接件、连接板、连接螺栓等）的材质、规格应符合设计要求。

3、石材粘结剂、石材耐候密封胶、高压聚乙烯泡沫条等各种用料应符合设计要求和有挂质量规定。

三、机械和施工工具的准备:

1、常用工具如角尺、托线板、墨斗、水平尺、铝合金靠尺板、线锤、梅花板手等。

2、切割打孔开槽机具：采用电动板材开槽切割机、角向砂轮机、砂轮台式切割机、冲击手电钻、砂轮机、人造金刚石材切割机、砂轮片、电缆、配电箱、电焊机、打胶枪，手拉葫芦等。

3、测量仪器：经纬仪、水准仪、钢卷尺等。

四、作业条件

1、结构经验收合格，水电、通风、设备安装等应提前完成，并准备好加工石材的场地、水电源等前提条件已具备。

2、外门窗已安装完毕，安装质量符合要求。

3、石材的质量、规格、品种、数量、外观等符合要求。

4、搭设脚手架处理结构基层，并做好隐预检记录。

五、施工工艺

1、工艺流程

基层处理——饰面位置放线，石材钻孔或开槽——安装挂件膨胀螺栓——安装挂件——安装饰面石材——复核并调校饰面石材位置——用环氧树脂填实石材上的连接孔、槽——用橡胶条或泡沫条填塞拼接缝并打封缝硅胶——饰面清理。

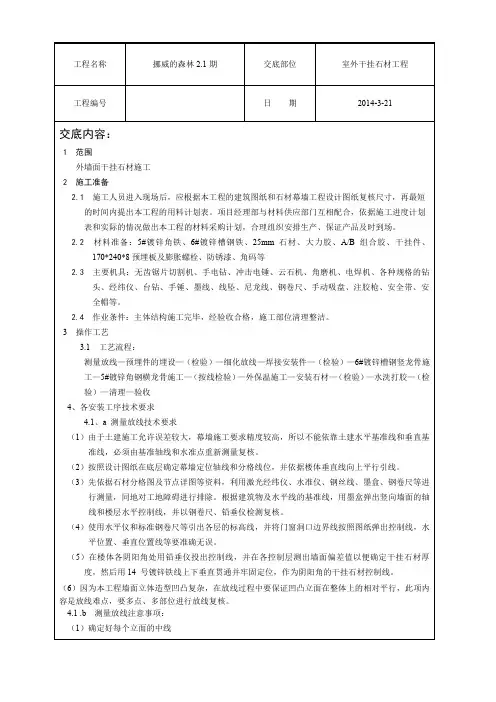

工程名称 挪威的森林2.1期 交底部位 室外干挂石材工程

工程编号 日 期 2014-3-21

交底内容：

1 范围

外墙面干挂石材施工

2 施工准备

2.1 施工人员进入现场后，应根据本工程的建筑图纸和石材幕墙工程设计图纸复核尺寸，再最短的时间内提出本工程的用料计划表。项目经理部与材料供应部门互相配合，依据施工进度计划表和实际的情况做出本工程的材料采购计划，合理组织安排生产、保证产品及时到场。

2.2 材料准备：5#镀锌角铁、6#镀锌槽钢铁、25mm石材、大力胶、A/B组合胶、干挂件、170*240*8预埋板及膨胀螺栓、防锈漆、角码等

2.3 主要机具：无齿锯片切割机、手电钻、冲击电锤、云石机、角磨机、电焊机、各种规格的钻头、经纬仪、台钻、手锤、墨线、线坠、尼龙线、钢卷尺、手动吸盘、注胶枪、安全带、安全帽等。

2.4 作业条件：主体结构施工完毕，经验收合格，施工部位清理整洁。

3 操作工艺

3.1 工艺流程：

测量放线—预埋件的埋设—（检验）—细化放线—焊接安装件—（检验）—6#镀锌槽钢竖龙骨施工—5#镀锌角钢横龙骨施工—（按线检验）—外保温施工—安装石材—（检验）—水洗打胶—（检验）—清理—验收

4、各安装工序技术要求

4.1、a 测量放线技术要求

（1）由于土建施工允许误差较大，幕墙施工要求精度较高，所以不能依靠土建水平基准线和垂直基准线，必须由基准轴线和水准点重新测量复核。

（2）按照设计图纸在底层确定幕墙定位轴线和分格线位，并依据楼体垂直线向上平行引线。

（3）先依据石材分格图及节点详图等资料，利用激光经纬仪、水准仪、钢丝线、墨盒、钢卷尺等进行测量，同地对工地障碍进行排除。根据建筑物及水平线的基准线，用墨盒弹出竖向墙面的轴线和楼层水平控制线，并以钢卷尺、铅垂仪检测复核。

（4）使用水平仪和标准钢卷尺等引出各层的标高线，并将门窗洞口边界线按照图纸弹出控制线，水平位置、垂直位置线等要准确无误。

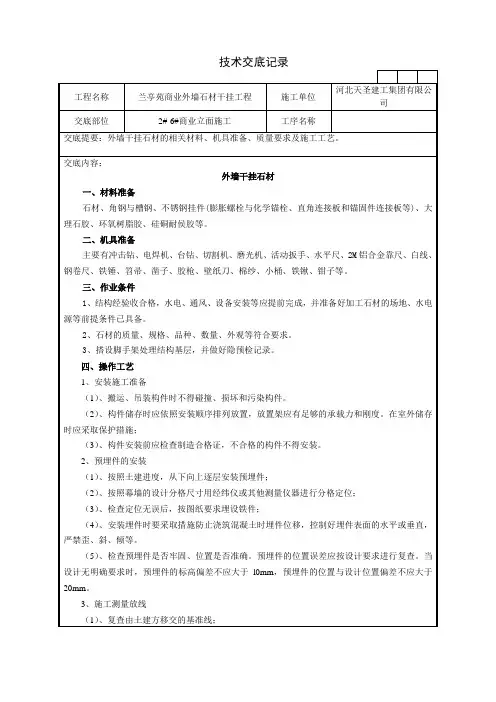

技术交底记录

工程名称 兰亭苑商业外墙石材干挂工程 施工单位 河北天圣建工集团有限公司

交底部位 2#-6#商业立面施工 工序名称

交底提要：外墙干挂石材的相关材料、机具准备、质量要求及施工工艺。

交底内容：

外墙干挂石材

一、材料准备

石材、角钢与槽钢、不锈钢挂件(膨胀螺栓与化学锚栓、直角连接板和锚固件连接板等)、大理石胶、环氧树脂胶、硅硐耐侯胶等。

二、机具准备

主要有冲击钻、电焊机、台钻、切割机、磨光机、活动扳手、水平尺、2M铝合金靠尺、白线、钢卷尺、铁锤、笤帚、凿子、胶枪、壁纸刀、棉纱、小桶、铁锹、钳子等。

三、作业条件

1、结构经验收合格，水电、通风、设备安装等应提前完成，并准备好加工石材的场地、水电源等前提条件已具备。

2、石材的质量、规格、品种、数量、外观等符合要求。

3、搭设脚手架处理结构基层，并做好隐预检记录。

四、操作工艺

1、安装施工准备

（1）、搬运、吊装构件时不得碰撞、损坏和污染构件。

（2）、构件储存时应依照安装顺序排列放置，放置架应有足够的承载力和刚度。在室外储存时应采取保护措施；

（3）、构件安装前应检查制造合格证，不合格的构件不得安装。

2、预埋件的安装

（1）、按照土建进度，从下向上逐层安装预埋件；

（2）、按照幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位；

（3）、检查定位无误后，按图纸要求埋设铁件；

（4）、安装埋件时要采取措施防止浇筑混凝土时埋件位移，控制好埋件表面的水平或垂直，严禁歪、斜、倾等。

（5）、检查预埋件是否牢固、位置是否准确。预埋件的位置误差应按设计要求进行复查。当设计无明确要求时，预埋件的标高偏差不应大于l0mm，预埋件的位置与设计位置偏差不应大于20mm。

3、施工测量放线

（1）、复查由土建方移交的基准线； 技术交底记录

工程名称 兰亭苑商业外墙石材干挂工程 施工单位 河北天圣建工集团有限公司

交底部位 2#-6#商业立面施工 工序名称

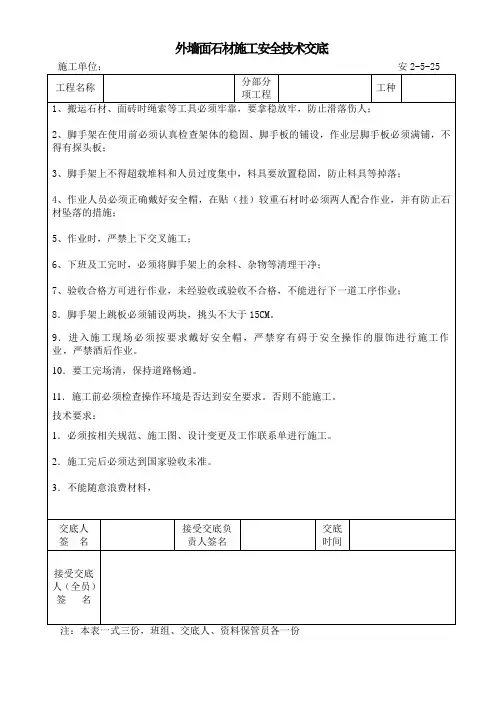

外墙面石材施工安全技术交底

施工单位： 安2-5-25

工程名称 分部分项工程 工种

1、搬运石材、面砖时绳索等工具必须牢靠，要拿稳放牢，防止滑落伤人；

2、脚手架在使用前必须认真检查架体的稳固、脚手板的铺设，作业层脚手板必须满铺，不得有探头板；

3、脚手架上不得超载堆料和人员过度集中，料具要放置稳固，防止料具等掉落；

4、作业人员必须正确戴好安全帽，在贴（挂）较重石材时必须两人配合作业，并有防止石材坠落的措施；

5、作业时，严禁上下交叉施工；

6、下班及工完时，必须将脚手架上的余料、杂物等清理干净；

7、验收合格方可进行作业，未经验收或验收不合格，不能进行下一道工序作业；

8．脚手架上跳板必须铺设两块，挑头不大于15CM。

9．进入施工现场必须按要求戴好安全帽，严禁穿有碍于安全操作的服饰进行施工作业，严禁酒后作业。

10．要工完场清，保持道路畅通。

11．施工前必须检查操作环境是否达到安全要求。否则不能施工。

技术要求：

1．必须按相关规范、施工图、设计变更及工作联系单进行施工。

2．施工完后必须达到国家验收未准。

3．不能随意浪费材料，

交底人

签 名 接受交底负责人签名 交底时间

接受交底人（全员）签 名

注：本表一式三份，班组、交底人、资料保管员各一份
