机械基础螺纹连接练习题

  • 格式：docx
  • 大小：37.36 KB
  • 文档页数：3

机械基础螺纹连接练习题

螺纹连接是机械工程中常用的连接方式之一，它具有紧固可靠、拆卸方便等优点。在机械基础课程中，学生通常从简单的螺纹连接开始学习，逐渐提升难度。本文将为大家提供一些机械基础螺纹连接的练习题，以帮助大家更好地掌握这一技能。

练习题一：螺纹切割

如果要制作一个M10×1.5mm的外螺纹，则切割螺纹的螺距应为多少？

解析：螺距是螺纹每转一周前进的距离，表示为P。根据题目所给的螺纹规格M10×1.5mm，其中的1.5mm就是螺距。因此，螺距为1.5mm。

练习题二：螺纹配对

给定以下螺纹规格，请选择正确的螺纹配对。

1. M20×2.5mm

2. 3/4-10UNC

3. G1/4"

A. M20×1.5mm

B. 1/2-12UNF

C. M8×1.25mm 解析：正确的螺纹配对应该是：

1. A，M20×1.5mm

2. B，1/2-12UNF

3. C，M8×1.25mm

练习题三：螺纹加工

现有一块方形薄板，边长为80mm，希望在板上加工一个M5×0.8mm内螺纹。请问该如何进行螺纹加工？

解析：首先，根据螺纹规格M5×0.8mm，确定螺纹的孔径和螺距。然后，在薄板上标出螺纹中心的位置。使用合适的钻头预先钻一个孔，直径略小于螺纹孔径，以便后续螺纹加工。接下来，使用螺纹攻丝工具，选择合适的攻丝工具型号进行螺纹加工。先将攻丝工具对准预先钻好的孔位，然后旋转攻丝工具，顺时针推下压，直到完成整个螺纹的加工。

练习题四：螺纹拧紧力计算

一台机器上需要使用4个螺钉进行连接，螺钉的螺纹孔径为M8×1.25mm，拧紧力矩为10 N·m。假设螺纹的摩擦系数为0.15，请计算每个螺钉所承受的拧紧力。

解析：首先，根据螺纹规格M8×1.25mm，确定螺纹的孔径和螺距。然后，根据拧紧力矩10 N·m和摩擦系数0.15，可以通过力矩计算公式计算出拧紧力。拧紧力=拧紧力矩/（螺距×摩擦系数）。将数据代入计算公式，得出每个螺钉所承受的拧紧力。

练习题五：螺纹拆卸

一台机器上的两个零件通过螺钉连接。为了拆卸这两个零件，需要使用一个扳手。假设手动扳手的长度为30cm，使用者施加的力为300N。螺钉的螺距为2mm，摩擦系数为0.2。求拆卸力的大小。

解析：根据给定的数据，可以使用力矩计算公式计算拧紧力。

拆卸力=拧紧力矩/（螺距×摩擦系数）。手动扳手的长度可以用力臂代替。根据力矩公式，力矩=力×力臂。将数据代入计算公式，得出拆卸力的大小。

通过以上练习题，我们可以加深对机械基础螺纹连接的理解和掌握。螺纹连接是机械工程中非常重要的一部分，掌握了螺纹连接的原理和操作技巧，对于实际工作中的组装和维修都会有很大的帮助。希望大家能够认真练习，不断提高自己的机械基础能力。

合集下载

机械效率练习题

机械效率练习题

《机械效率》练习题

一、填空题

4．一台起重机将3600N的货物提高4m，如果额外功是9600N，起重机做的有用功是_____________，总功是___________，机械效率是___________。

5．利用一个动滑轮将重70N的物体匀速提高6m，设动滑轮重10N，绳重和摩擦不计，则利用动滑轮所做的额外功是_____________，总功是___________，这个滑轮组的机械效率是___________

6．如图1所示，物重40N，滑轮重10N，用力F匀速向上提起重物时，拉力F的大小为_________，滑轮组的机械效率是___________。（绳重和摩擦不计）

7．某机械的机械效率为80%，使用它做400J的有用功，需同时做_________J的额外功。

8．如图2是测定滑轮组的机械效率的实验装置，除了图中器材外，还需要___________和___________；除钩码重外，还要测出的数据有___________、____________、__________；弹簧测力计的拉力方向应__________，钩码应___________上升；将图中钩码减少一个，则滑轮组的机械效率将__________。

9．如图3所示，物体A的质量是100kg，在力F的作用下物体以0．5m/s的速度沿水平方向匀速前进。若A与水平面间的摩擦力为物重的1/2，滑轮组的机械效率为80%，则5s内拉力的有用功是______J，拉力F是______N。（g取10N/kg）

10．用图4所示的滑轮组甲和乙，提起同样重的物体时甲滑轮组的机械效率为η甲，乙滑轮组的机械效率为η乙，则可判定η甲______η乙；如果用乙滑轮组第一次提起重G1的重物，机械效率为η1，第二次提起重为G2的重物（G1> G2），机械效率为η2，则可判定η1______η2。（不考虑绳重和摩擦的影响，且动滑轮的重力相等）

连接 练习题

连接 练习题

第六章 练习题

一、填空题

1、由一些刚性构件用______副和______副相互连接而组成的在同一平面或相互平行平面内运动的机构称为平面连杆机构。

2、图1-1为铰链四杆机构，设杆a最短，杆b最长。试用式子表明它构成曲柄摇杆机构的条件：

（1）_________。

（2）以_________为机架，则_________为曲柄。

图1-1

3、如果将曲柄摇杆机构中的最短杆改作机架时，得到________机构；最短杆对面的杆作为机架时，得到________机构。

4、当机构________时，则机构有急回特性。

5、机构中传动角γ和压力角α之和等于________。

6、通常压力角α是指________________间所夹锐角。

7、当平面四杆机构中的运动副都是________副时，就称之为铰链四杆机构；它是其他多杆机构的________。

15、曲柄摇杆机构产生“死点”位置的条件是：摇杆为 件，曲柄为 件或者是把

运动转换成 运动。

16、曲柄摇杆机构出现急回运动特性的条件是：摇杆为 件，曲柄为 件或者是把`

运动转换成 。

17、曲柄摇杆机构的 不等于00，则急回特性系数就 ，机构就具有急回特性。

二、选择题：

1．在曲柄摇杆机构中，只有当________为主动件时，才会出现“死点”位置。

A.连杆 B.机架 C.摇杆 D．曲柄

2．绞链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构________。

A.有曲柄存在 B.不存在曲柄 C. 有时有曲柄，有时没曲柄 D. 以上答案均不对

3．当急回特性系数为________时，曲柄摇杆机构才有急回运动。

钢结构的连接练习题

钢结构的连接练习题

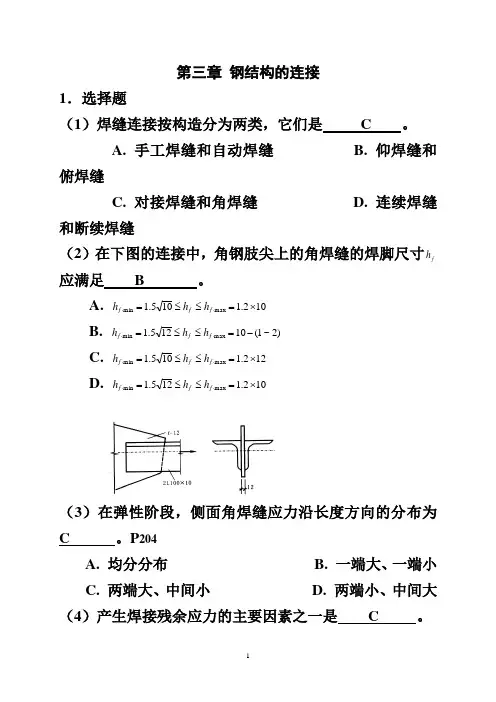

1 第三章 钢结构的连接

1．选择题

（1）焊缝连接按构造分为两类，它们是 C 。

A. 手工焊缝和自动焊缝 B. 仰焊缝和俯焊缝

C. 对接焊缝和角焊缝 D. 连续焊缝和断续焊缝

（2）在下图的连接中，角钢肢尖上的角焊缝的焊脚尺寸fh应满足 B

。

A. 102.1105.1maxminfffhhh

B. )2~1(10125.1maxminfffhhh

C. 122.1105.1maxminfffhhh

D. 102.1125.1maxminfffhhh

（3）在弹性阶段，侧面角焊缝应力沿长度方向的分布为

C 。P204

A. 均分分布 B. 一端大、一端小

C. 两端大、中间小 D. 两端小、中间大

（4）产生焊接残余应力的主要因素之一是 C 。

2 A. 钢材的塑性太低 B. 钢材的弹性模量太高

C. 焊接时热量分布不均 D. 焊缝的厚度太小

（5）承受静力荷载的构件，当所用钢材具有良好的塑性时，焊接残余应力并不影响构件的 A 。

A. 静力强度 B. 刚度 C. 稳定承载力 D.

疲劳强度

（6）采用螺栓连接时，构件发生剪切破坏是因为

D 。

A. 螺栓较细 B. 钢板较薄

C. 截面削弱过多 D. 端距或栓间距太小

（7）一个普通抗剪螺栓的设计承载力是 D 。

A. 螺栓杆的抗剪承载力 B. 螺栓的承压承载力

C. A、B中的较大值 D. A、B中的较小值

螺纹连接练习题

螺纹连接练习题

螺纹连接练习题

一、 选择题

1、常用螺纹联接中，自锁性最好的螺纹是 A 。

A、三角螺纹 B、梯形螺纹 C、锯齿形螺纹 D、矩形螺纹

2、常用螺纹联接中，传动效率最高的螺纹是 D 。

A、三角螺纹 B、梯形螺纹 C、锯齿形螺纹 D、矩形螺纹

3、为连接承受横向工作载荷的两块薄钢板，一般采用 A 。

A、螺栓连接 B、双头螺柱连接 C、螺钉连接 D、紧定螺钉连接

4、当两个被联接件不太厚时，宜采用____B____。

A、双头螺柱联接 B、螺栓联接 C、螺钉联接 D、紧定螺钉联接

5、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用___C___。

A、 螺栓联接 B、螺钉联接 C、双头螺柱联接 D、紧定螺钉联接

6、 当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用___B___。

A、螺栓联接 B、 螺钉联接 C、双头螺柱联接 D、紧定螺钉联接

7、在拧紧螺栓联接时，控制拧紧力矩有很多方法，例如____C_____。 A、增加拧紧力 B、增加扳手力臂 C、使用指针式扭力扳手或定力矩扳手

8、螺纹联接防松的根本问题在于____C____。

A、 增加螺纹联接的轴向力 B、增加螺纹联接的横向力

C、 防止螺纹副的相对转动 D、 增加螺纹联接的刚度

9、螺纹联接预紧的目的之一是____A____。

A、 增强联接的可靠性和紧密性 B、增加被联接件的刚性 C、减小螺栓的刚性

10、.常见的连接螺纹是____C_____。C

A.左旋单线 B.右旋双线 C.右旋单线 D.左旋双线

11、用于连接的螺纹牙型为三角形，这是因为三角形螺纹 A 。 A. 牙根强度高，自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差
