室内电气安装施工方案

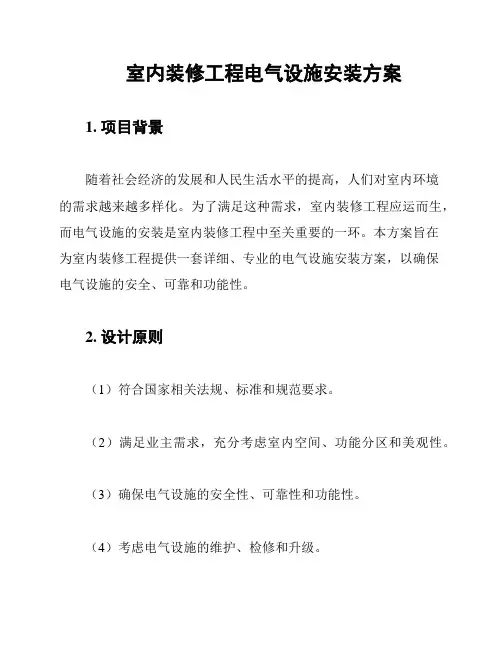

室内装修工程电气设施安装方案1. 项目背景随着社会经济的发展和人民生活水平的提高，人们对室内环境的需求越来越多样化。

为了满足这种需求，室内装修工程应运而生，而电气设施的安装是室内装修工程中至关重要的一环。

本方案旨在为室内装修工程提供一套详细、专业的电气设施安装方案，以确保电气设施的安全、可靠和功能性。

2. 设计原则（1）符合国家相关法规、标准和规范要求。

（2）满足业主需求，充分考虑室内空间、功能分区和美观性。

（3）确保电气设施的安全性、可靠性和功能性。

（4）考虑电气设施的维护、检修和升级。

（5）节能、环保，提高室内环境质量。

3. 安装内容本方案主要包括以下电气设施的安装：（1）电源箱、开关、插座等供电设施。

（2）照明设备、线路和控制设备。

（3）空调、热水器等电器设备的电源接入。

（4）报警系统、监控系统等安全防范设施。

（5）网络、电话等通信设施。

4. 安装步骤4.1 前期准备（1）了解室内装修工程的具体需求，包括空间尺寸、功能分区、电气设备选型等。

（2）根据需求，制定电气设施安装方案，包括电气平面图、系统图等。

（3）采购所需电气设备、材料，并检查其质量、安全认证等。

（4）准备安装工具、设备，安排施工人员培训。

4.2 施工过程（1）根据电气平面图，敷设电源线路，包括配电箱、开关、插座等。

（2）安装照明设备，包括日光灯、筒灯、射灯等，并连接控制线路。

（3）接入空调、热水器等电器设备，确保电源接入安全可靠。

（4）安装报警系统、监控系统等安全防范设施，并调试其功能。

（5）敷设网络、电话等通信线路，确保通信设施的稳定性和可靠性。

（6）进行电气设备的功能性测试，确保电气设施正常运行。

4.3 后期验收（1）检查电气设施的安装质量，包括线路敷设、设备安装、接线准确性等。

（2）对电气设施进行安全性能测试，包括绝缘测试、接地测试等。

（3）检查电气设施的功能性，包括照明、空调、通信等设施的正常运行。

（4）整理施工资料，包括施工记录、验收报告等。

室内电气工程施工方案1、配管的操作要求电气管线严禁用气割、电焊割、割刀割，断料用钢锯、切割机，管口内外锉光无毛刺，管口要内外倒角，以保证穿线时不伤绝缘皮，管材管径要符合设计要求。

所有管口都要加装护圈保护，且要紧密牢固，不脱落。

为减少导线穿时阻力，管子弯曲处不应有折偏，其弯曲半径应大于管外径的6—10倍，且用汽泵进行吹洗。

2、KBG管子的套接要求KBG电管套接连结，管子切口平整，管口用园锉光滑，采用配套连接配件，控制插接长度。

3、电管的防腐埋入土层内的电管不但要防腐，还要防潮，刷二度沥清漆，埋入砖墙内的电管应刷防锈漆。

所有管子做到先除锈，后防腐，再安装。

4、电管的敷设要求暗配在现浇混凝土、梁、柱、平台、墙板内的电线管，将管子敷设在底筋或边筋上，在弯曲处，保证脱模后无露管现象，保护层少于15MM。

管子敷设中，应与土建密切配合，尽量少打、不打墙洞。

管子超过长度，应加装分线盒过渡，一般情况如下：（1）全长管子超过20米，无弯曲时。

（2）全长管子超过14米，只有一个弯曲。

（3）全长管子超过8米，只有二个弯曲。

（4）全长管子超过5米，有三个弯曲时。

5、箱、盒的安装1）．本工程的箱、盒均为嵌墙安装。

根据要求，其同一场所的标高误差不超过5 mm，开关距门边150 mm --200 mm。

2）．成排安装的座标中的线应成一直线，中心偏差不超过5mm。

3）盒、箱的孔洞，尽量利用原洞，如需开洞，要用机械开洞，不得用电气焊割洞。

4）、管子进入箱、盒的长度不大于 5 mm，且要顺直，焊接处要做好防腐处理。

6、电缆敷设、管内穿线施工前对敷设电缆规格、型号、截面、电压等级进行检查。

沿桥架敷设时单层敷设排列整齐，不得有交叉，拐弯处以最大截面电缆应许弯曲变径为准。

不同等级的电缆采用隔板分开，电缆走向编号挂牌。

穿在管线前，首先检查各管口的护口是否整齐，如有遗漏和损坏，均补齐或更换。

管路较长时，往管内吹些滑石粉。

导线穿入管子后，在导线出口处装护线套保护导线，在不进箱、盒内的垂直口，穿入导线后，将管作密封处理。

一、工程概况本项目为XX建筑电气安装工程，主要包括室内外照明、动力、消防、智能化系统等。

工程地点位于XX市XX区，建筑面积XX平方米。

施工周期为XX个月。

二、施工准备1. 施工组织（1）项目经理部：负责整个项目的施工组织、协调和管理。

（2）技术负责人：负责技术指导、施工方案编制、质量检查等。

（3）施工班组：负责具体施工任务。

2. 材料设备（1）材料：电线电缆、开关插座、灯具、消防设备、智能化设备等。

（2）设备：电缆桥架、线槽、绝缘子、接地线、工具等。

3. 施工图纸熟悉施工图纸，了解工程结构、电气系统、设备布置等情况。

4. 施工规范及标准依据《建筑电气工程施工及验收规范》（GB50257-2017）等相关规范和标准进行施工。

三、施工方案1. 室内布线（1）采用钢管敷设，竖井、配电箱、电梯间、电源进户线等部位采用钢管敷设，其他部位采用硬质塑料管敷设。

（2）布线应整齐、牢固，线管间距应符合规范要求。

2. 照明系统（1）照明灯具应按设计要求进行安装，确保照明效果。

（2）灯具安装高度应符合规范要求，灯具间距不宜过大。

3. 动力系统（1）动力设备应按设计要求进行安装，确保动力供应。

（2）动力线路应采用耐火电缆，敷设应整齐、牢固。

4. 消防系统（1）消防设备应按设计要求进行安装，确保消防功能。

（2）消防线路应采用耐火电缆，敷设应整齐、牢固。

5. 智能化系统（1）智能化设备应按设计要求进行安装，确保智能化功能。

（2）智能化线路应采用屏蔽电缆，敷设应整齐、牢固。

四、施工工艺1. 钢管敷设（1）选用符合要求的钢管，进行切割、打磨。

（2）钢管连接采用焊接或螺纹连接，确保连接牢固。

2. 线缆敷设（1）选用符合要求的电线电缆，进行切割、剥皮。

（2）线缆敷设应整齐、牢固，间距应符合规范要求。

3. 灯具安装（1）灯具安装前，检查灯具外观、规格是否符合要求。

（2）灯具安装应牢固，确保安全。

4. 消防设备安装（1）消防设备安装前，检查设备外观、规格是否符合要求。

一、编制依据1. 施工合同及施工组织设计；2. 施工图纸及设计交底会审纪要；3. 国家及地方相关法律法规、规范、标准；4. 电气安装工程总分包配合施工协议书；5. 土建总包施工进度总计划及施工现场条件。

二、工程概况1. 项目名称：XX室内电气安装工程；2. 项目地点：XX市XX区XX路XX号；3. 工程规模：建筑面积XX平方米；4. 工程内容：室内强电、弱电系统安装。

三、施工部署1. 工程目标：确保工程按期、按质、按量完成，达到国家及行业相关标准；2. 项目经理部组织机构：项目经理、技术负责人、施工负责人、质量负责人、安全负责人等；3. 施工阶段的划分及相应工作安排：（1）施工准备阶段：编制施工组织设计、技术交底、人员培训、材料设备采购等；（2）施工阶段：按照施工组织设计及施工进度计划进行施工；（3）验收阶段：组织验收、整改、交付使用。

四、施工进度计划1. 工期目标：XX天内完成；2. 施工进度计划：根据工程内容、施工阶段及人员安排，制定详细的施工进度计划。

五、主要施工方法1. 导管敷设：采用PVC导管，按照设计要求进行敷设；2. 导线敷设：采用铜芯绝缘导线，按照设计要求进行敷设；3. 桥架、线槽安装：采用金属桥架、PVC线槽，按照设计要求进行安装；4. 配电箱安装：采用金属配电箱，按照设计要求进行安装；5. 低压配电柜安装：采用低压配电柜，按照设计要求进行安装；6. 灯具及开关、插座安装：采用符合标准的灯具、开关、插座，按照设计要求进行安装；7. 防雷与接地装置安装：按照设计要求进行安装。

六、各项管理及保证措施1. 质量保证措施：（1）严格执行国家及行业相关规范、标准；（2）建立健全质量管理体系，落实质量责任制；（3）加强施工过程中的质量检查，确保工程质量；（4）对不合格产品进行整改或返工。

2. 技术保证措施：（1）加强施工人员的技术培训，提高施工技能；（2）严格按照设计要求进行施工，确保施工质量；（3）采用先进施工工艺，提高施工效率。

室内装饰电气安装施工方案一、室内装饰电气安装要点（一）安装内容参考有关规定和资料，配合室内装饰配电安装使用。

室内装饰电气安装内容：（1）包括金属线管布线、金属线槽布线、难燃线管布线、难燃线槽布线的安装要求。

（2）包括电气照明、导线、开关、插座、接地装置和电度计量装置的安装要求。

（二）安装要点（1）在可燃结构的顶棚内，不允许装设电容器、电气开关以及其他易燃易爆的用电器具。

如在顶棚内装设镇流器时，应射金属箱装置。

铁箱底与顶棚净距应不小于50mm，且应用石棉垫隔热，铁箱与可燃构架净距应不小于100mm，铁箱应于电气管路连成整体。

（2）在顶棚内布线时，应在顶棚外设置电源开关，以便必要时切断顶棚内所有电气线路的电源。

（3）金属线管适用范围——除对金属管有严重腐蚀者外，其他室内、外场所均可采用金属管布线。

（4）潮湿场所以及埋地的金属管布线，线管应采用镀锌水管或煤气钢管，管壁厚度不应小于0.5mm。

（5）用金属保护的交流线路，应将同一回路的各相导线穿在同一管内。

（6）管子所有连接点（包括接线盒、拉线盒、灯头盒、开关盒等）均应加跨接导线与管路焊接牢固，使管路成一电气整体。

其两端的电阻不应大于1Ω。

跨接导线镀锌铁线的最小截面应不小于6m㎡。

（7）金属管赔线，其固定点的距离一般不应大于以下尺寸：Ø13～20mm管径的管路，其间距为1.0m ；Ø25～32mm管径的管路，其间距为1.5m ；Ø40～50mm管径的管路，其间距为2.0m ；（8）难燃管适用范围：适用于室内场所，对有酸碱腐蚀及潮湿场所尤其适用。

（9）难燃管（槽）配线中的接线盒、拉线盒、开关盒等，应采用难燃塑料盒，不得采用金属盒代替。

（10）管子布线的导线，可采用塑料线或穿管专用的胶麻线等绝缘导线。

（11）穿管的导线总截面（包括外皮）应不超过管内截面的40%。

（12）同类照明的几个回路，可以穿于同一管内，但管内导线总数不应多于8根。

电气安装工程(施工方案)一、前言随着社会发展和科技进步，电气安装工程在建筑行业中扮演着至关重要的角色。

电气安装工程的施工方案直接关系到工程的质量和进度。

本文将就电气安装工程的施工方案进行详细介绍。

二、施工准备1. 施工前检查在正式施工前，必须进行全面的施工前检查，包括检查工程图纸、施工材料、施工设备等是否齐全。

同时，对施工现场进行检查，保证施工环境符合施工要求。

2. 安全措施施工过程中必须严格遵守安全操作规程，保证工人和施工现场的安全。

同时，要对施工现场周边的人员和设施进行有效的防护措施。

三、施工流程1. 预埋管槽施工首先进行预埋管槽的施工，包括测量、开槽、敷设导管等工作。

在此过程中要确保管线布置合理，符合电气设计要求。

2. 电气设备安装接下来进行电气设备的安装工作，包括电箱、配电盘、开关插座等设备的安装和接线工作。

安装过程中要注意设备的位置设置和电气连接的正确性。

3. 照明系统安装随后进行照明系统的安装，包括灯具、灯管、开关等。

在安装过程中要注意光源的选择和安装位置的合理布局，保证照明效果符合要求。

4. 系统调试最后进行系统的调试和检测工作，确保电气设备和照明系统的正常运行。

对系统进行全面检查，排除可能存在的故障和问题。

四、施工质量控制1. 施工记录在施工过程中要做好详细的施工记录，包括施工日期、工作内容、关键节点等信息。

及时记录施工进度和质量情况。

2. 质量检测对施工完成的电气设备和照明系统进行质量检测，确保符合相关标准和规范。

对合格的设备和系统进行验收。

五、施工总结电气安装工程的施工方案涉及到诸多细节和环节，需要施工方和工程师们充分合作，严格按照程序进行。

只有在施工过程中严格控制质量和安全，才能确保工程顺利完成。

以上就是关于电气安装工程的施工方案的详细介绍，希望对相关人员有所帮助。

室内电器工程安装施工方案室内电器工程安装施工方案是在建筑物内进行电气设备及线路安装的技术指导书。

本方案旨在规范安装施工过程，保证电气设备的安全可靠运行。

室内电器工程包括照明系统、插座与开关、电力接线、通信与安全用电等方面。

要求严格执行国家、地方和行业相关的标准法规，并确保符合相关规定和要求。

二、施工准备1. 施工单位要组织技术人员对工程图纸、材料清单和相关资料进行认真研究，掌握安装要求和计划。

2. 确定施工计划和进度安排，明确工程目标和责任。

3. 对施工现场进行定位和标识，确保施工场地的清理和安全。

三、安装前准备1. 验收材料：施工单位要进行电气设备的验收，包括检查设备的数量、型号、规格和质量。

同时，要做好设备的保护和存储工作。

2. 测量确认：对施工场地进行测量，确认各种线路的走向和长度。

3. 设备放置：根据设计要求和现场实际情况，在施工现场放置各种电气设备和工具。

4. 安全防范：制定安全技术措施，对施工现场进行安全防范，确保人员和物资的安全。

四、安装施工1. 照明系统安装(1) 根据设计图纸标明的位置进行布线和安装，确保线路走向合理。

(2) 安装照明设备和配件，注意调试和保护。

(3) 完成后进行电气绝缘测试和验收。

2. 插座与开关安装(1) 插座和开关的布置应与使用功能相匹配，安装位置要符合设计图纸要求。

(2) 应采用专业工具和设备进行布线和连接插座、开关等设备。

(3) 插座和开关的电压测试和功能测试，确保正常使用。

3. 电力接线(1) 电路接线布线应按照设计要求，严格按照线路图进行布线接线。

(2) 电气设备的布局应合理，方便接线并便于日后维护。

(3) 测试电路负载和断路器的动作情况，确保电路的安全和可靠。

4. 通信与安全用电(1) 通信设备和安全用电设备的布局要符合设计要求。

(2) 安装时要细心、耐心，不留死角，确保设备能够正常工作。

(3) 功能测试和验收，确保设备安全可靠。

五、施工验收1. 安装完成后进行初步试验，对各个系统进行检查和测试。

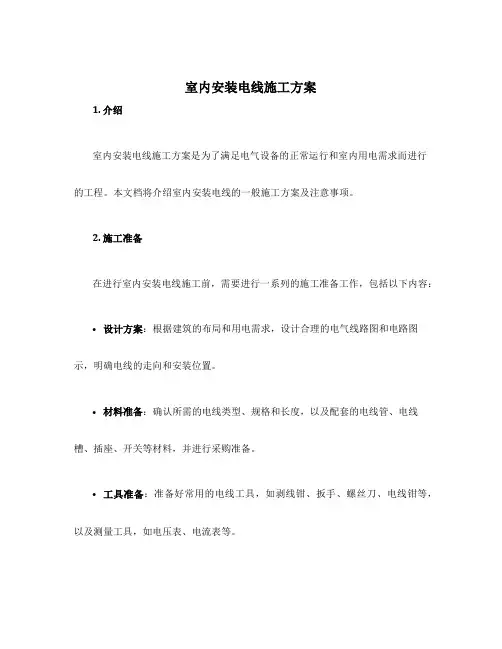

室内安装电线施工方案1. 介绍室内安装电线施工方案是为了满足电气设备的正常运行和室内用电需求而进行的工程。

本文档将介绍室内安装电线的一般施工方案及注意事项。

2. 施工准备在进行室内安装电线施工前，需要进行一系列的施工准备工作，包括以下内容：•设计方案：根据建筑的布局和用电需求，设计合理的电气线路图和电路图示，明确电线的走向和安装位置。

•材料准备：确认所需的电线类型、规格和长度，以及配套的电线管、电线槽、插座、开关等材料，并进行采购准备。

•工具准备：准备好常用的电线工具，如剥线钳、扳手、螺丝刀、电线钳等，以及测量工具，如电压表、电流表等。

3. 施工步骤3.1 确定电线走向及位置在施工前，需要根据设计方案确定电线的走向和安装位置。

要避免电线与其他管线相交或受到刀割、腐蚀等外力影响。

一般来说，电线应尽量靠近墙角铺设，避免在居住空间中悬空或暴露。

3.2 安装电线管或电线槽在安装电线之前，需要先安装电线管或电线槽。

电线管一般为金属或塑料管道，用于保护电线，并且使其易于敷设和更换。

电线槽一般为塑料制品，更适用于墙壁内部的电线敷设。

3.3 敷设电线根据设计方案，将预先准备好的电线从电线管或电线槽中穿过，沿着预定的走向敷设。

在敷设过程中，要注意电线的弯曲半径不得小于规定值，避免电线产生过度张力和损坏。

3.4 连接插座和开关将电线接头插入插座和开关的相应位置，按照设计方案进行连接。

在连接之前，要确保电源已经关闭，以避免触电或电线短路等危险。

3.5 接地保护为了保障安全使用电力设备，需要进行有效的接地保护。

通常情况下，可使用金属接地线将电气设备的金属外壳连接到接地线路上，以排除设备外壳上的静电和漏电。

4. 注意事项•安全第一：在进行电线施工时，务必确保安全操作，如佩戴防护手套、穿戴绝缘鞋、避免操作时手湿润等。

•合理布线：合理规划电线的走向和安装位置，避免与其他管线相交，将电线远离易受损的区域，如水源、燃气管道等。

•规范操作：遵循国家相关规范和标准进行电线施工，如线路布置、电线规格、接地保护等。

第1篇一、工程概况本工程位于XX市XX区XX街道，为住宅楼室内安装工程。

工程主要包括给排水、电气、通风空调三个部分。

施工内容涉及管道安装、线路敷设、设备安装及调试等。

二、施工工艺及要求1. 给排水工程（1）管道安装：采用PP-R给水管、UPVC排水管，管道敷设应平直、整齐，不得有弯曲、扭曲现象。

管道接口应牢固，无明显渗漏。

（2）给水系统：设置生活给水系统和消防给水系统，生活给水系统采用市政供水，消防给水系统采用水池供水。

（3）排水系统：设置室内排水系统，包括卫生间、厨房、阳台等排水管道，室外排水管道接入市政污水管网。

2. 电气工程（1）线路敷设：采用铜芯线缆，线缆敷设应平直、整齐，不得有弯曲、扭曲现象。

线路接口应牢固，无明显松动。

（2）配电箱安装：按照设计要求，在适当位置安装配电箱，配电箱应安装牢固，箱内接线清晰。

（3）灯具安装：采用节能灯具，安装高度应符合设计要求，灯具应安装牢固，无明显晃动。

3. 通风空调工程（1）通风管道安装：采用镀锌钢板通风管道，管道敷设应平直、整齐，不得有弯曲、扭曲现象。

管道接口应牢固，无明显渗漏。

（2）空调设备安装：按照设计要求，在适当位置安装空调设备，设备应安装牢固，无明显晃动。

（3）空调系统调试：对空调系统进行调试，确保系统运行稳定、舒适。

三、施工进度安排1. 给排水工程：15天2. 电气工程：15天3. 通风空调工程：10天四、施工质量控制1. 施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺及质量要求。

2. 施工过程中，加强现场巡查，发现问题及时整改。

3. 施工完成后，对工程进行全面验收，确保工程质量符合设计要求。

五、安全文明施工1. 施工现场设置安全警示标志，确保施工安全。

2. 施工过程中，遵守环保法规，减少施工对环境的影响。

3. 施工完成后，清理施工现场，确保现场整洁。

六、施工组织及人员配备1. 施工项目经理负责整个工程的施工组织与管理。

2. 设立给排水、电气、通风空调三个专业班组，分别负责各自专业工程的施工。

一、工程概况本工程为某住宅小区的电气安装与装饰装修工程，主要包括室内电路布线、电器安装、灯具安装、墙面涂料、地板铺设等。

工程总建筑面积约为12000平方米，共10栋住宅楼，每栋楼为6层，每层12户。

施工周期为6个月。

二、施工准备1. 施工组织：（1）成立电气安装与装饰装修施工项目部，负责整个工程的施工组织与管理。

（2）设立现场管理小组，负责施工现场的日常管理。

2. 材料准备：（1）根据工程图纸和设计要求，采购符合国家标准的电线、电缆、灯具、电器等材料。

（2）提前对材料进行验收，确保材料质量符合要求。

3. 施工机械准备：（1）准备施工所需的电动工具、手动工具、搬运工具等。

（2）确保施工机械的正常运行，定期进行保养。

三、施工工序及质量要求1. 电路布线：（1）按照设计要求，在墙体、地面及现浇板内敷设电线，采用铜芯塑料线穿焊接钢管暗敷。

（2）强弱电进户管均引出散水外1.5米。

（3）相线与零线的颜色应不同，同一住宅相线(L)颜色应统一，零线(N)宜用蓝色，保护线(PE)必须用黄绿双色线。

2. 电器安装：（1）根据设计要求，安装配电箱、插座、开关等电器设备。

（2）确保电器设备安装牢固，接线正确，符合国家相关标准。

3. 灯具安装：（1）根据设计要求，安装灯具，包括吊灯、筒灯、壁灯等。

（2）确保灯具安装牢固，光源亮度和色温符合要求。

4. 墙面涂料：（1）根据设计要求，选择合适的涂料，对墙面进行涂料施工。

（2）确保涂料施工均匀，无遗漏，颜色一致。

5. 地板铺设：（1）根据设计要求，选择合适的地板材料，对地面进行铺设。

（2）确保地板铺设平整，无空鼓、翘曲等现象。

四、施工进度安排1. 施工前期：完成施工组织、材料准备、施工机械准备等工作。

2. 施工中期：完成电路布线、电器安装、灯具安装、墙面涂料、地板铺设等施工任务。

3. 施工后期：完成验收、整改、交付等工作。

五、施工安全管理1. 严格遵守国家有关安全生产法律法规，加强施工现场安全管理。
