SDI高清矩阵256进64出

混合矩阵混合矩阵简介混合矩阵支持Video、YPbPr、VGA、DVI-D、HDMI、SDI等多种格式输入输出；混合矩阵采用插卡式机箱，易于升级扩容，混合矩阵的机箱完全按照19寸标准机柜设计。

混合矩阵优势（1）独立的切换输出；模块化结构设计，支持插拔模块扩展设备规模；（2）支持三种控制方式，遥控器、面板按键、软件切换；（3）前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便；（4）预案管理和自动轮巡功能（选配）；（5）按键自动锁定功能，EDID拷贝功能；（6）具有断电现场切换记忆保护功能；（7）特有ESD静电保护功能；特有的防雷保护电路；（8）支持信号时序重整，完美显示1920×1080P 高清图像；（9）独特软件配置，可任意修改矩阵输入或输出端口编号（无需重新编程中控软件）操作直观简单；（10）完全兼容市场上的各种类型的拼接屏，如：三星、LG、松下、夏普、彩讯、飞利浦等，完全兼容国内外各种智能中控，如：快思聪、快捷、AMX等，推荐使用启耀智能中控QY-DPRO2806。

混合矩阵插卡板混合矩阵参数∙支持Video/VGA/YPbPr/DVI/HDMI/SDI等混合输入输出∙支持FULL现场EDID拷贝模式，操作简单，通俗易懂∙输入输出端强大的ESD，防雷击等保护电路，及时保护设备的正常运行∙输入内置信号采样放大电路，保证高清信号传输30米∙支持Video/VGA/YPbPr/DVI-D/HDMI/3G-SDI等输出板卡∙支持DVI-D/HDMI输出板卡信号格式转换，行场頻率转换∙支持USB控制，232控制，自带控制软件无需安装，可直接控制操作∙自带控制软件实现简体中文、繁体中文、英文等多种语言控制界面∙支持端口重定位：此功能适用我公司所有带232串口的切换设备∙支持产品过流，过压等保护电路设计；支持冗余电源配置∙切换速度：150ns（具体设备切换时间有所不同）∙串接接口：RS232,9孔D-Sub型连接器，端口2，3，5分别直通∙串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控∙功耗：30～150W（视具体型号确定功耗）温度：0℃～60℃∙输入电压：AC100～240V；50/60Hz∙3U混切机箱尺寸：450×330×132mm（长×宽×高）约13Kg∙6U混切机箱尺寸：450×330×264mm（长×宽×高）约22Kg∙11U混切机箱尺寸：450×330×484mm（长×宽×高）约25KgVGA板卡VGA板卡：采用高性能专业处理芯片，实现信号分配或交叉切换等功能，输入自带缓冲设计，增强了现场抗干扰、防静电、防雷击等安全措施，使图像输出更加稳定清晰；设备自带信号延长，长距离传输失真补偿技术，保证信号长距离传输高保真输出；支持各种RGB、VGA、信号源，全贴片SMD工艺，特有ESD静电保护功能；安装简单，即插即用。

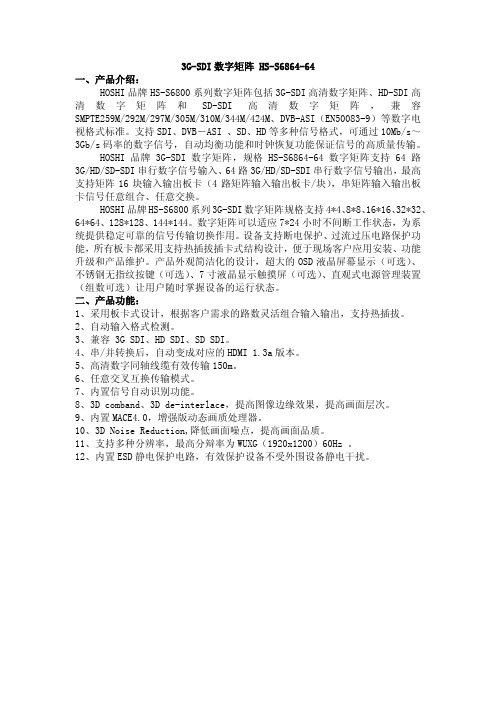

3G-SDI数字矩阵 HS-S6864-64一、产品介绍：HOSHI品牌HS-S6800系列数字矩阵包括3G-SDI高清数字矩阵、HD-SDI高清数字矩阵和SD-SDI高清数字矩阵，兼容SMPTE259M/292M/297M/305M/310M/344M/424M、DVB-ASI（EN50083-9）等数字电视格式标准。

支持SDI、DVB－ASI 、SD、HD等多种信号格式，可通过10Mb/s～3Gb/s码率的数字信号，自动均衡功能和时钟恢复功能保证信号的高质量传输。

HOSHI品牌3G-SDI数字矩阵，规格HS-S6864-64数字矩阵支持64路3G/HD/SD-SDI串行数字信号输入、64路3G/HD/SD-SDI串行数字信号输出，最高支持矩阵16块输入输出板卡（4路矩阵输入输出板卡/块），串矩阵输入输出板卡信号任意组合、任意交换。

HOSHI品牌HS-S6800系列3G-SDI数字矩阵规格支持4*4、8*8、16*16、32*32、64*64、128*128、144*144。

数字矩阵可以适应7*24小时不间断工作状态，为系统提供稳定可靠的信号传输切换作用。

设备支持断电保护、过流过压电路保护功能，所有板卡都采用支持热插拔插卡式结构设计，便于现场客户应用安装、功能升级和产品维护。

产品外观简洁化的设计，超大的OSD液晶屏幕显示（可选）、不锈钢无指纹按键（可选）、7寸液晶显示触摸屏（可选）、直观式电源管理装置（组数可选）让用户随时掌握设备的运行状态。

二、产品功能：1、采用板卡式设计，根据客户需求的路数灵活组合输入输出，支持热插拔。

2、自动输入格式检测。

3、兼容 3G SDI、HD SDI、SD SDI。

4、串/并转换后，自动变成对应的HDMI 1.3a版本。

5、高清数字同轴线缆有效传输150m。

6、任意交叉互换传输模式。

7、内置信号自动识别功能。

8、3D comband、3D de-interlace，提高图像边缘效果，提高画面层次。

高清SDI视频矩阵一、概述SDI 数字高清矩阵，可实现大容量SDI高清信号源(256个)到SDI终端设备(64个)的任意切换。

符合SMPTE标准和ITU标准，在3Gbps码率下支持1080p 50Hz/59.94Hz/60Hz和1.485Gbps码率下的各种HD-SDI高清数字视频信号的切换传输，并且向下兼容标清SD-SDI视频信号143Mbps/ 177Mbps/ 270Mbps/ 360Mbps/ 540Mbps等不同码率的串行数字信号。

SDI高清矩阵具备自动电缆均衡功能，使从视频信号源到矩阵因传输距离过长造成的幅度损失得以补偿。

HD-SDI视频信号经测试，采用Belden 1694A线缆条件下，输入信号源到矩阵的距离高达200米，适用长距离信号传输，以及大型数字视频系统。

SDI高清矩阵采用模块化结构设计，用户可以根据具体的需求来配置输入卡和输入出卡，可以达到资利用的最大化，从而大大降低成本，还可方便将来系统扩容。

具备Ethernet及RS232通讯接口，可通过局域网或因特网进行远程控制。

SDI高清矩阵可选字符叠加功能模块，可以实现中英文多语言字任叠加，同时支持RS-232、RS-422、RS-485、TCP/IP控制，并可实现矩阵联网、报警联动功能。

产品可广泛应用于高清视频监控中心、数字视频多屏显示系统、广播电视系统等需求高品质数字视频显示领域。

二、特点◆采用工业级ARM嵌入式控制系统，稳定可靠，控制灵活◆支持标清SD-SDI（270Mbps）、高清HD-SDI（1.485Gbps）视频格式；◆内置高性能线缆驱动芯片，支持输出信号长距离传输◆具有视频切换、系统巡视、成组切换、报警、定时事件、用户管理等功能◆支持网络通讯，具有网络通讯加密性能，确保网络通信安全◆内置电缆均衡器Equilizer，时钟再生电路Reclocker及电缆驱动器Cable Driver；◆带有电源及SDI信号格式指示，方便用户实时监测◆内置ESD保护电路，能有效防止静电损坏；◆可选字符叠加功能模块，可以实现中英文等多语言字任叠加功能◆双电源冗余热备份，业务卡支持热拔插◆内置温度传感器群，实时检测机箱各部位温度，风扇智能温控◆自适应线缆均衡，实现数字视频信号的远程传输◆可选时钟恢复处理，延长信号的传输距离，减少数据丢失，保证高品质的高清信号质量◆支持外同步信号输入，实现场逆程切换◆多层PCB电路板设计，抗干扰性能强◆掉电记忆功能，确保断电后矩阵状态数据不改变◆可选RS-232、RS-422、RS-485以及以太网RJ45接口。
