烧结粘土多孔砖墙体泛霜的原因及其影响

怎样预防砼多孔砖填充墙外墙抹灰层裂缝及补救措施.预防砼多孔砖填充墙外墙抹灰层裂缝及补救措施聂存花（⼭西晋城煤业集团凤凰⼭矿⼭西晋城048007）摘要：借鉴以往⼯程实践经验，对混凝⼟多孔砖外墙抹灰易产⽣裂缝这⽅⾯的问题加以分析总结，找出问题发⽣的根源及应对的措施。

关键词：预防砼多孔砖填充墙抹灰层裂缝补救措施⽬前，混凝⼟多孔砖作为⼀种新型的墙体填充材料，以其优越的隔热、保温性能以及⾃重轻节约⼟地资源等优点，赢得了更多的建筑市场，特别在框架结构房屋中得到了⼴泛的运⽤。

但在随后⼤量的⼯程中发现，在以其为载体的外墙抹灰层很容易产⽣裂缝，整个墙⾯的质量、外观受到了极⼤的破坏。

这不仅影响了⼯程质量也给企业造成了经济和声誉的双重损失。

见于此，我们借鉴以往⼯程实践经验，对混凝⼟多孔砖外墙抹灰易产⽣裂缝这⽅⾯的问题加以分析总结，找出问题发⽣的根源及应对的措施。

为以后的⼯程施⼯提供⼀点参考意见。

1.裂缝产⽣原因分析1.1、⼈员因素主要是因为我们在前期施⼯⼈员配备上，由于⼯期紧考核⼒度不够或者说没有加以重视；其次就是后期监管⼒度不够，该强调的环节忽略了；再次就是⼀味地追求⼯程进度⽽不严格按设计要求施⼯。

这些都是质量意识和责任⼼不够的表现。

1.2、技术因素（1）因多孔砖墙体的开裂带动抹灰层的开裂：a、砼多孔砖⼲缩率⽐很⾼，所以在温差影响下砌体因⼲缩极易产⽣墙体开裂；b、由基础不均匀沉降造成墙体开裂；c、柱与墙的拉结筋设置不符合要求等等，这⾥不再赘述。

（这⽅⾯可参考《混凝⼟多孔砖建筑技术规程》）；（2）砂浆中⽔泥收缩引起的裂缝，分格条设置不合理；（3）砼多孔砖⽤于填充墙时，砌体与柱梁或砼墙体结合处易产⽣应⼒集中致使在这些部位的抹灰层开裂；（4）墙⾯基层处理不符合规范要求。

根据以上的“病因”分析，我们从施⼯前、施⼯中、施⼯后⼏个阶段“对症下药”。

2.施⼯前的预防和控制2.1、做好技术准备⽅⾯的⼯作（1）施⼯前根据⼯程具体情况，编制好经济有效的施⼯⽅案和制订相应的技术安全措施；（2）严格考核施⼯队伍的素质，选择⼀⽀有实⼒的施⼯队伍；（3）施⼯前制定各⼯种的操作规程和岗位责任制度。

目前一般建筑工程所用的墙体材料有砖，砌块和板材三大类。

一、砖1、烧结普通砖凡通过焙烧而得的普通砖，称为烧结普通砖。

氧化气氛下可得红砖，还原气氛下可得青砖。

目前主要是粘土砖，但粘土砖耗用大量农田，且生产中会逸放氟、硫等有害气体，能耗高，需限制生产，并逐步淘汰，不少城市已经禁止使用。

按主要原料分为粘土砖（N）、页岩砖（Y）、煤矸砖（M）和粉煤灰砖（F）。

按照GB/T 5101-1998《烧结普通砖》的规定，根据抗压强度可分为MU30、MU25、MU20、MU15、MU10五个强度等级；且强度和抗风化性能合格的砖，根据尺寸偏差、外观质量、泛霜和石灰爆裂等项指标划分为三个等级：优等品（A）、一等品（B）和合格品（C）。

烧结普通砖具有自重大、体积小、生产能耗高和施工效率低等缺点。

泛霜是指粘土原料中的可溶性盐类，随着砖内水分蒸发而在砖表面产生的盐析现象，一般在砖表面形成絮团状斑点的白色粉末。

轻微泛霜就能对清水墙建筑外观产生较大的影响。

中等程度泛霜的砖用于建筑中的潮湿部位时，7～8年后因盐析结晶膨胀将使砖体的表面产生粉化剥落，在干燥的环境中使用约10年后也将脱落。

严重泛霜对建筑结构的破坏性更大。

优等品无泛霜；一等品不允许出现中等泛霜；合格品不允许出现严重泛霜。

当生产粘土砖的原料含有石灰石时，则焙烧砖时石灰石会煅烧成生石灰留在砖内，这时的生石灰为过烧生石灰，这些生石灰在砖内会吸收外界的水分，消化并产生体积膨胀，导致砖发生膨胀性破坏，这种现象称为石灰爆裂。

优等品不允许出现最大破坏尺寸大于2 mm的爆裂区域；合格品不允许出现最大破坏尺寸大于15 mm的爆裂区域。

砖的产品标记按照产品名称、品种、强度等级和标准编号的顺序写出。

例如，页岩砖、强度等级MU15、优等品，则其标记应写为：烧结普通砖 Y MU15 A GB/T 5101各强度等级的砖应符合表5-1的规定。

标准尺寸为2 400 mm×115 mm×53 mm。

4 2 2 本栏编辑：孙国凤烧结黏土制品的石灰爆裂（剥落）和泛霜现象摘要：总结了黏土砖和屋顶瓦原材料中碳酸盐和硫酸钙成分的性能及其对烧结制品的影响作用。

在干 燥和焙烧过程中，这些成分会对烧成砖瓦产生预期的影响，同时，还提出了解决砖瓦石灰爆裂（剥落）和 泛霜的方法。

1 导言本研究建立在 Lingl 公司实验室活动的基础之 上。

在日常的原料试验工作中，常常遇到来源于不同 名称和化学组成的制砖原料引起的各种问题，而对这 些化学成分对制砖的影响作用又缺乏概括性的描述。

2 石灰石和白云石 ＞96 % 石灰石表 1 列举了烧结黏土制品工业中一些化合物的许多术语和普通名称。

表 1 烧结黏土工业中一些化合物的术语和普通名称CaCO 碳酸钙，方解石，石灰石，白垩，3大理石，霰石（文石），球霰石2.1 碳酸盐的基本知识石灰石（方解石）和白云石是碳酸盐矿物和二氧 化碳无机盐的代表，几乎不溶于水。

其在分解过程 2-CaM g （CO 3）2CaOC a （O H ）2碳酸镁钙，白云石 氧化钙，游离石灰，煅石灰， 生石灰，苛性石灰，石灰质土 氢氧化钙，熟石灰，石灰乳， 苛性石灰，氢氧钙石，石灰水 中，产生 Ca 2 +、Mg 2 +阳离子和 CO 3 阴离子。

源于碳酸 CaSO 4硫酸钙，硬石膏（I 、II 、III ）或无水石膏岩石的分解与风化，这两种矿物大量存在于烧结黏土CaSO 4 2 2制品的原料中。

依据石灰石含量，黏土类和碳酸盐沉积物分类如下：＜4 % 黏土 4 %~10 % 泥灰岩黏土 10 %~40 % 黏土泥灰岩1/ H O CaSO 4 2H 2O CO 2 H 2CO 3 HCl FeS 2半水硫酸钙（α、β半水）二水硫酸钙，石膏，雪花石膏，镜面石，透明石膏 二氧化碳，“碳酸” 碳酸 氢氯化物，氢氯酸，盐酸 二硫化铁，黄铁矿，白铁矿40 %~75 % 泥灰岩 75 %~90 % 钙质泥灰岩 90 %~96 %石灰石泥灰岩BaSO 4硫酸钡，重晶石表 2 显示了其密度、水中溶解度与基本氧化物和 矿物质的分解温度。

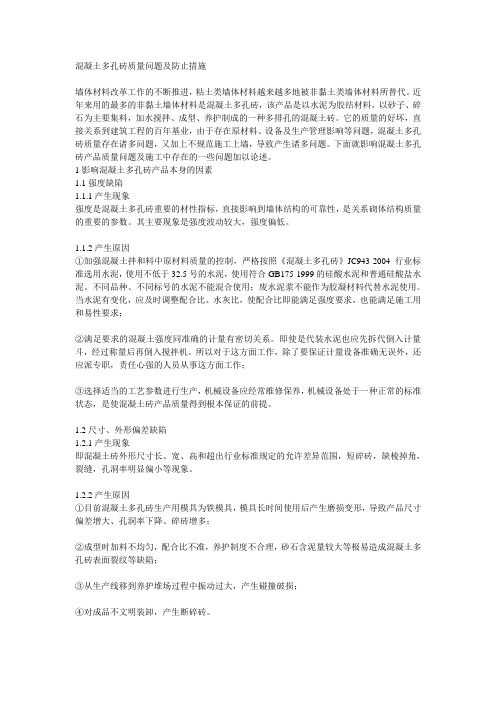

混凝土多孔砖质量问题及防止措施墙体材料改革工作的不断推进，粘土类墙体材料越来越多地被非黏土类墙体材料所替代。

近年来用的最多的非黏土墙体材料是混凝土多孔砖，该产品是以水泥为胶结材料，以砂子、碎石为主要集料，加水搅拌、成型、养护制成的一种多排孔的混凝土砖。

它的质量的好坏，直接关系到建筑工程的百年基业，由于存在原材料、设备及生产管理影响等问题，混凝土多孔砖质量存在诸多问题，又加上不规范施工上墙，导致产生诸多问题。

下面就影响混凝土多孔砖产品质量问题及施工中存在的一些问题加以论述。

1影响混凝土多孔砖产品本身的因素1.1强度缺陷1.1.1产生现象强度是混凝土多孔砖重要的材性指标，直接影响到墙体结构的可靠性，是关系砌体结构质量的重要的参数。

其主要现象是强度波动较大，强度偏低。

1.1.2产生原因①加强混凝土拌和料中原材料质量的控制，严格按照《混凝土多孔砖》JC943-2004行业标准选用水泥，使用不低于32.5号的水泥，使用符合GB175-1999的硅酸水泥和普通硅酸盐水泥。

不同品种、不同标号的水泥不能混合使用；废水泥浆不能作为胶凝材料代替水泥使用。

当水泥有变化，应及时调整配合比、水灰比，使配合比即能满足强度要求，也能满足施工用和易性要求；②满足要求的混凝土强度同准确的计量有密切关系。

即使是代装水泥也应先拆代倒入计量斗，经过称量后再倒入搅拌机。

所以对于这方面工作，除了要保证计量设备准确无误外，还应派专职，责任心强的人员从事这方面工作；③选择适当的工艺参数进行生产，机械设备应经常维修保养，机械设备处于一种正常的标准状态，是使混凝土砖产品质量得到根本保证的前提。

1.2尺寸、外形偏差缺陷1.2.1产生现象即混凝土砖外形尺寸长、宽、高和超出行业标准规定的允许差异范围，短碎砖，缺棱掉角，裂缝，孔洞率明显偏小等现象。

1.2.2产生原因①目前混凝土多孔砖生产用模具为铁模具，模具长时间使用后产生磨损变形，导致产品尺寸偏差增大、孔洞率下降、碎砖增多；②成型时加料不均匀，配合比不准，养护制度不合理，砂石含泥量较大等极易造成混凝土多孔砖表面裂纹等缺陷；③从生产线移到养护堆场过程中振动过大，产生碰撞破损；④对成品不文明装卸，产生断碎砖。

技术交流泛霜现象是烧结砖常见的质量问题之一，严重影响建筑物的耐久性，甚至对砌体结构造成破坏。

泛霜形成的主要原因是可溶性盐类浸出，所以在制砖过程中应引起重视。

从制砖工艺来看，可溶性盐的形成主要有两方面原因：一是制砖材料本身含有可溶性盐；另一方面是在烧结砖生产和存放过程中合成的可溶性盐。

1制砖材料含有可溶性盐1.1制砖原料本身含有可溶性盐如甲企业，所进原料主要是基坑土，由于含沙量高，塑性指数只有5，这样的原料生产标砖时成型都困难，即使生产出来，质量也难以保障，亚音砖比比皆是。

为了提高砖的质量，需要加入塑性高的原料，为此购进部分塑性较高的原料按一定比例加到基坑土中，用这种混合料生产出的砖质量就有了大幅度提高。

但随之也出现砖泛白现象，怀疑是原料出了问题。

经查看甲企业所用基坑料没有什么变化，但所进塑性高的原料比较复杂，特别是一种黑色的原料，含水率高达30%左右，特别细腻，塑性指数为12。

当时这种黑色原料与基坑沙性原料按照1:2比例进行混配，成型质量很好，就是干燥出来的砖坯发白，如图1所示，有时候在晾坯区还发现砖坯上长出白毛。

到原料堆场查看，发现这种黑色原料稍一晾晒上面有泛霜现象，可见这种原料里含有较多的可溶性盐。

为此，减少了这种原料的加入量，随着这种原料的加入量减少，砖的泛白现象大大改善。

所以原料的选择很重要，不能顾此失彼。

1.2内燃原料中含可溶性盐现在大多企业都是采用内燃制砖，为了降低成本，所用的内燃原料主要为煤矸石、炉渣、粉煤灰等，这些内燃原料大都不同程度含有钙类和可溶性盐类物质。

如某企业用煤矸石作为内燃原料，在其堆场发现，堆放时间稍长的煤矸石会看到表面有泛霜现象，特别是下层表现的更为严重，覆盖着白白的一层可溶性盐，这种白色的可溶性盐会引起砖泛白。

为了废弃物资源化利用，有的砖厂用炉渣和粉煤灰作为内燃原料，本来这是被鼓励的举措，但用这种内燃原料制砖，有的泛白非常严重，主要原因：一是粉煤灰本身含有较多的可溶性盐，制砖时稍一加多，生产出的砖就会泛白；二是有的粉煤灰生产企业，为了降低脱硫成本，把脱硫池中的未沉淀废水直接加到干的粉煤灰里面，然后把这些加入废水的粉煤灰贩卖到砖厂，实际是把废水的处理成本转嫁给砖厂，用这种粉煤灰作为内燃原料，泛霜自然会更加严重。

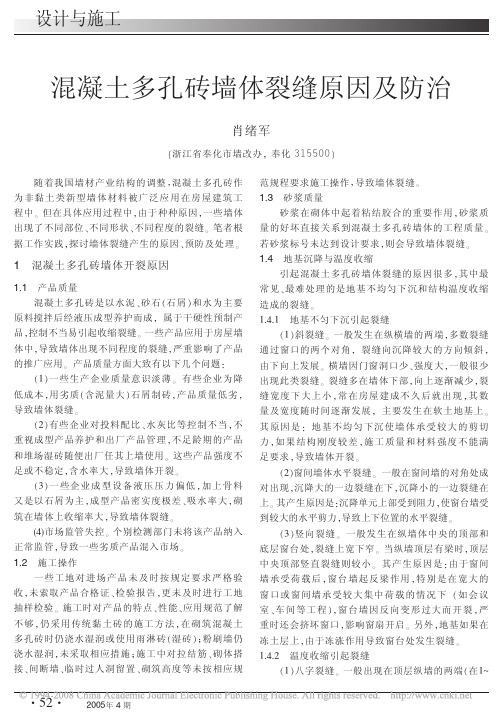

混凝土多孔砖墙体裂缝原因及其防治3300字摘要:近年来，随着国家对使用黏土砖的限制，一种新型建筑材料--混凝土多孔砖开始大量应用于建筑领域，对推动建筑材料的改革起到了举足轻重的作用。

然而，在混凝土多孔砖实际应用过程中，墙体出现裂缝的问题日益显现。

为此，本文从介绍混凝土多孔砖的特性入手，分析了混凝土多孔砖墙体产生裂缝的施工、材料、设计等原因，提出了应对措施，期待对混凝土多孔砖的使用有所帮助。

毕业关键词：混凝土多孔砖；裂缝原因；应对措施1.混凝土多孔砖的特性混凝土多孔砖是近年来运用于建筑领域的一种新型墙体材料，且广泛使用于建筑领域。

混凝土多孔砖是以水泥为基础材料，以石子、砂等为主要骨料，加水制做而成的多排小孔建筑用砖。

用其替代黏土砖、烧结多孔砖，有很多优点，在全国逐步推广后，很受建筑业的青睐。

在混凝土多孔砖的使用过程中，混凝土多孔砖具有以下特性。

1.1混凝土多孔砖接近混凝土小型砌块砖，不易吸水，而且吸水速度相对比较慢。

所以，在使用混凝土多孔砖施工过程中不需要浇水，这样就可以省去浇水用工和水费开销，降低了施工成本。

1.2混凝土多孔砖的基础材料为水泥，所以在混凝土多孔砖龄期达到28天之内，收缩速度较快，28天之后，它的收缩速度相对减慢，强度趋于稳定。

1.3混凝土多孔砖规格尺寸基本上是240mm×115mm×90mm，故砌筑方法、质量检验标准均可参照粘土多孔砖施工。

而且混凝土多孔砖所用材料取材广泛、方便，与其他类多孔砖相比有更广阔的发展空间。

1.4混凝土多孔砖为机具成型生产品，规格偏差较小，因此，砌体墙面较为平整，利于装修，可使抹灰层相应减薄，节省抹灰材料；同时使砂浆水平缝、竖缝的控制更为有利，形成结构受力均匀，易于质量控制的良好局面。

1.5混凝土多孔砖的厚度比粘土实心砖厚约为1.7倍，砖重约4?K，施工人员砌筑速度可以与砌粘土实心砖的速度持平，还可节省大量砌筑砂浆。

1.6混凝土多孔砖砌筑时半盲孔面朝上，孔洞内可挤入部分砂浆，产生“销键”作用，可提高砌体的抗震强度和砌体的整体性。

浅谈混凝土多孔砖墙体裂缝的原因及防治措施摘要：本人针对混凝土多孔砖在建筑工程使用时存在的实际问题，根据使用混凝土多孔砖的工程实际情况，经与建设、施工、监理人员的现场探讨，同时查阅有关资科和向有关专家咨询、请教，总结了以下一些需要引起大家注意的问题和应该把握的技术。

关键字：裂缝；质量；措施Abstract: Aimed at the practical problems of concrete perforated brick in the building works when used, according to the actual use of concrete perforated brick, construction, construction, supervision of on-site and explore, while access to relevant information branch and the relevant expert advice, summed up the following need to attract attention to the problem and should grasp the technology.Key words: crack; quality; measures随着经济的发展，为了有效保护耕地和生态环境，促进循环经济发展，要求在新建住宅工程中全面禁止使用粘土砖，一些以粉煤灰、煤矸石等为原料的新型墙体材料得到广泛应用。

其中混凝土多孔砖因原材料丰富、生产技术相对简单、生产线投资成本较低在住宅中得到广泛使用。

但近几年用混凝土多孔砖建成的住宅墙体多有裂缝发生，一是砖墙与柱粱结构构件之间产生裂缝，在墙柱、墙粱的结合部位和窗角的部位产生垂直、水平和斜裂缝。

二是在部分墙面的本身产生不规则的裂缝。

而这种裂缝的发生已经是一种普遍性的问题，它不仅影响到建筑物的正常使用，缩短了使用年限，而且对抗震极为不利。
