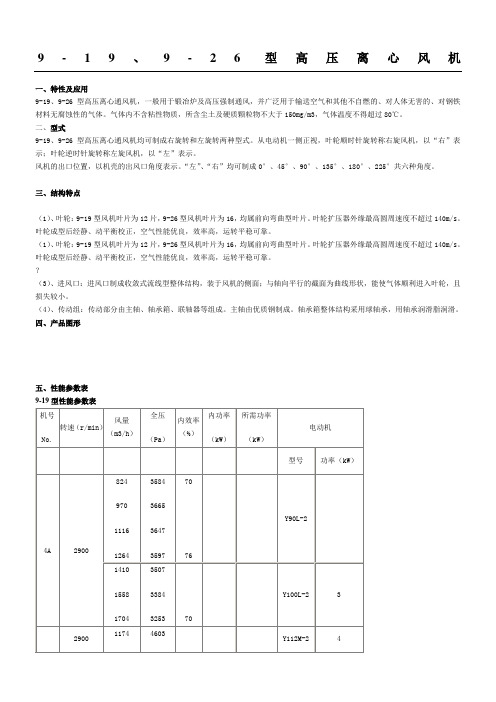

9-19、9-26型高压离心风机一、特性及应用9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，并广泛用于输送空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

气体内不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。

二、型式9-19、9-26型高压离心通风机均可制成右旋转和左旋转两种型式。

从电动机一侧正视，叶轮顺时针旋转称右旋风机，以“右”表示；叶轮逆时针旋转称左旋风机，以“左”表示。

风机的出口位置，以机壳的出风口角度表示。

“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。

三、结构特点（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。

叶轮扩压器外缘最高圆周速度不超过140m/s。

叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。

叶轮扩压器外缘最高圆周速度不超过140m/s。

叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

？（3）、进风口：进风口制成收敛式流线型整体结构，装于风机的侧面；与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

（4）、传动组：传动部分由主轴、轴承箱、联轴器等组成。

主轴由优质钢制成。

轴承箱整体结构采用球轴承，用轴承润滑脂润滑。

四、产品图形五、性能参数表9-19型性能参数表9-26型性能参数表六、外形及安装尺寸（单位：mm）9-19、9-26系列~离心通风机外形及安装尺寸图）9-19、9-26系列～离心通风机外形及安装尺寸表明：上虞聚英风机厂不断进行技术完善改进更新，风机技术性能参数提供以厂家最新样本为准；我厂主营优势种类推荐：：高压离心风机、防爆离心风机、4-72、4-79离心风机、9-19、9-26离心风机、除尘（排尘）离心风机、锅炉离心风机、高温离心风机、空调离心风机、HTFC柜式离心风机、防腐离心风机、玻璃钢离心风机；：屋顶离心风机、屋顶轴流风机、屋顶排烟风机、防爆屋顶风机、玻璃钢屋顶风机、铝制屋顶风机、RTC离心式屋顶风机、DWT轴流式屋顶风机、无动力屋顶风机、屋顶自然通风器；。

9-19、9-26型离心通风机一、用途1.1 9-19、9-26型离心通风机，一般用于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自燃、不含粘性物质之气体。

介质温度一般不超过50℃(最高不超过80℃)，介质中所含尘土及硬质颗粒不大于150mg/m3。

二、规格与结构特征2.1风机叶轮直径的分米数即为风机的机号,用阿拉伯数字表示。

机号后的字母表示风机的传动方式，传动方式常用的有：“A”式——表示与电动机直联传动（叶轮装在电机轴上）。

“C”式——表示通风机悬臂，皮带轮在轴承外侧传动。

“D”式——表示通风机悬臂，有支撑、联轴节传动。

2.2风机的旋向分为左、右旋二种，其区分方法是，从传动方向正视叶轮，风机工作时叶轮顺时针旋转的为右旋，反之则为左旋。

2.3风机的出气口方向一般均制成90度，如用户有特殊要求，可在定单上注明（风机的各种出口角度见图1）。

以下视图均从电机一端正视图1为便于客户安装、调试，同时供应钢结构的整体支架及减振支架。

2.4 风机主要由叶轮、机壳、进风圈、轴承座等部件组成。

其中叶轮由曲线型轮盖、叶片、直板轮盘组成，并经静、动平衡校正。

轴承座采用滚动轴承用钙基脂润滑。

三、风机的性能3.1风机的性能参数可见性能表 3.2在性能表各工况点，所需电机功率： **()102*mP QN K kw ηη=3600*式中：Q---------流量（M 3/h ） N---------电机功率（kw ） P--------全压（mmH 2O ） η--------全压效率ηm ------机械效率“A ”式为1，“C ”式为0.96K-------电机容量安全系数，2-5kw 取K=1.2,大于5kw,取K=1.153.3、所附性能参数表是在一定转速下，标准状态下风机性能参数，如通风机的转速、叶轮直径或气体密度发生变化，则性能参数换算公式如下：四、安装、调试和运转3.1安装前应对风机各部件进行全面的检查，叶轮与机壳的旋转方向是否一致，各部联接是否牢固，叶轮转动后有无碰擦，如发现问题应立即给予调整。

9-19、9-26型离心通风机一、用途1.1 9-19、9-26型离心通风机，一般用于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自燃、不含粘性物质之气体。

介质温度一般不超过50℃(最高不超过80℃)，介质中所含尘土及硬质颗粒不大于150mg/m3。

二、规格与结构特征2.1风机叶轮直径的分米数即为风机的机号,用阿拉伯数字表示。

机号后的字母表示风机的传动方式，传动方式常用的有：“A”式——表示与电动机直联传动（叶轮装在电机轴上）。

“C”式——表示通风机悬臂，皮带轮在轴承外侧传动。

“D”式——表示通风机悬臂，有支撑、联轴节传动。

2.2风机的旋向分为左、右旋二种，其区分方法是，从传动方向正视叶轮，风机工作时叶轮顺时针旋转的为右旋，反之则为左旋。

2.3风机的出气口方向一般均制成90度，如用户有特殊要求，可在定单上注明（风机的各种出口角度见图1）。

以下视图均从电机一端正视图1 为便于客户安装、调试，同时供应钢结构的整体支架及减振支架。

2.4风机主要由叶轮、机壳、进风圈、轴承座等部件组成。

其中叶轮由曲线型轮盖、叶片、直板轮盘组成，并经静、动平衡校正。

轴承座采用滚动轴承用钙基脂润滑。

三、风机的性能3.1风机的性能参数可见性能表3.2在性能表各工况点，所需电机功率：式中：Q---------流量（M3/h）N---------电机功率（kw）P--------全压（mmH2O）η--------全压效率ηm------机械效率“A”式为1，“C”式为0.96K-------电机容量安全系数，2-5kw取K=1.2,大于5kw,取K=1.153.3、所附性能参数表是在一定转速下，标准状态下风机性能参数，如通风机的转速、叶轮直径或气体密度发生变化，则性能参数换算公式如下：四、安装、调试和运转3.1安装前应对风机各部件进行全面的检查，叶轮与机壳的旋转方向是否一致，各部联接是否牢固，叶轮转动后有无碰擦，如发现问题应立即给予调整。

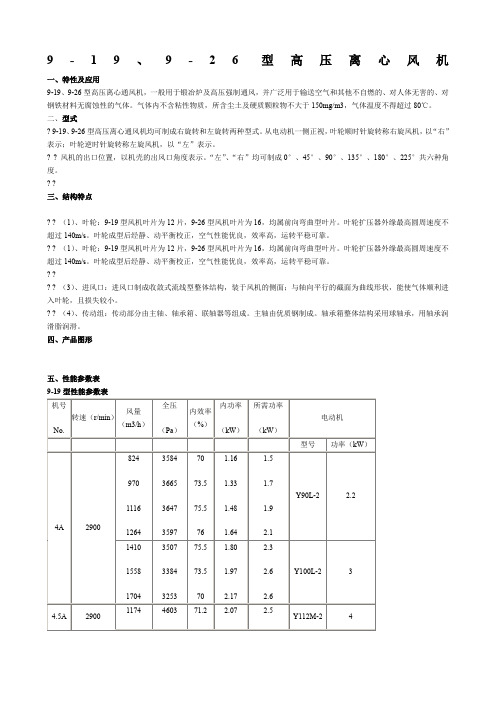

9-19、9-26型高压离心风机一、特性及应用9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，并广泛用于输送空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

气体内不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。

二、型式? 9-19、9-26型高压离心通风机均可制成右旋转和左旋转两种型式。

从电动机一侧正视，叶轮顺时针旋转称右旋风机，以“右”表示；叶轮逆时针旋转称左旋风机，以“左”表示。

? ? 风机的出口位置，以机壳的出风口角度表示。

“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。

? ?三、结构特点? ? （1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。

叶轮扩压器外缘最高圆周速度不超过140m/s。

叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

? ? （1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。

叶轮扩压器外缘最高圆周速度不超过140m/s。

叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

? ?? ? （3）、进风口：进风口制成收敛式流线型整体结构，装于风机的侧面；与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

? ? （4）、传动组：传动部分由主轴、轴承箱、联轴器等组成。

主轴由优质钢制成。

轴承箱整体结构采用球轴承，用轴承润滑脂润滑。

四、产品图形五、性能参数表9-19型性能参数表机号No. 转速（r/min）风量（m3/h）全压（Pa）内效率（%）内功率（kW）所需功率（kW）电动机型号功率（kW）4A 2900 8249701116126435843665364735977073.575.5761.161.331.481.641.51.71.92.1Y90L-2 2.214101558170435073384325375.573.5701.801.972.172.32.62.6Y100L-2 34.5A 2900 1174 4603 71.2 2.07 2.5Y112M-2 41616 1839 2062 4672458044477777.376.22.682.983.293.23.63.92281 2504 4297411273.8703.634.034.44.8Y132S1-2 5.55A 2900 161019322254257628445697576857405639551772.776.278.278.577.23.433.984.505.045.544.14.85.45.86.4Y132S2-2 7.5316634885323508074.570.56.176.867.17.9Y160M1-2 115.6A 2900 2622271431673619718272737236710972.776.278.278.56.057.027.938.887.08.19.110.2Y160M1-2 1139964448490169546709640077.274.570.59.7610.8812.0911.212.513.9Y160L-2 18.56.3A 2900 3220386545095153914992659219905572.776.278.278.510.9112.6514.3016.0012.514.516.418.4Y160L-2 18.556906334697888578543814877.274.570.517.5919.6021.7920.222.525.1Y200L1-2 307.1D 2900 55326454737611868118071159676.278.278.522.9925.9929.0927.030.534.1Y200L2-2 3781449066998811340109351042677.274.570.531.9835.6339.6537.541.846.5Y250M-2 558D 29006594791392321055011649150341522915151148771454672.776.278.278.577.236.0241.7547.2152.8358.0842.349.055.462.068.2Y280S-2 751296814287140211336274.570.564.7171.9575.984.4Y315S-2 110 145032973957461636203665364772.776.278.24.55.225.905.56.16.9Y132M-4 7.5 5275582564847144358435073384323178.577.274.570.56.607.268.098.997.78.59.510.6Y160L-4 159D 1450 4695563365727511459746554632455172.776.278.278.58.119.4110.6311.909.511.012.514.0Y160L-4 15829492334453429777.274.513.0814.5815.417.1Y180L-4 2210D 1450 64407942944510947124505840594158915740549576.58081.58178.213.3816.0318.5921.1223.8415.718.821.824.828.0Y200L-4 3013952154555244495874.57026.7929.8831.435.1Y225S-4 3711.2D 14509047111581326915380736474917428723676.58081.58123.5828.2532.7637.2227.733.238.443.7Y225M-4 4517491196022171369276609624678.274.57042.0247.2152.6649.355.461.8Y280S-4 75 96059907388878510182115803182323732103128299676.58081.58178.26.848.209.5110.8012.198.09.611.212.714.3Y180L-6 1512978143752860270574.57013.7015.2816.117.9Y200L2-6 2212.5D 1450 125771551218447922993909310906876.58081.540.8448.9256.7247.957.466.6Y280S-4 7521381 9068 81 64.46 75.6Y315S-4 11027251 30186 8278782274.57081.7591.1795.9107.0960 8327102701221314156397540434009390776.58081.58111.8514.2016.4618.7113.916.719.321.9Y200L2-6 2216099180421998537413571337778.274.57021.1123.7226.4624.827.831.1Y250M-6 3714D 145017670217932591611668118741177176.58081.571.9786.2299.9684.5101.2117.3Y315M-4 132 3004034163382864240911464109671045798788178.274.570113.59128.22144.06160.69133.3150.5169.1188.6Y355M-4 220 96011699144281715850045090504776.58081.520.8925.0229.0124.529.434.0Y250M-6 37 1988822618253482807849174709449442488178.274.57032.9737.2141.8146.6354.738.743.749.154.7Y315S-6 7516D 1450 26377325313868615425157001556376.58081.5140.31168.09194.89164.6197.2228.7Y355M3-4 31550995 1448878.2 249.98 293.35715063305138086627 74.570280.88313.29329.6367.6JS138-4 410960 17463215382561365706683662776.58081.540.7248.7856.5647.857.266.4Y315S-6 75 2968733762378374191264566180589855758178.274.57064.7272.5581.5290.9275.485.195.7106.7Y315L1-6 1109-26型性能参数表机号No. 转速（r/min）风量（m3/h）全压（Pa）内效率（%）内功率（kW）所需功率（kW）电动机型号功率（kW）4A 2900 2198236825362706287730443215385238203765358436073502340774.775.575.77573.872.1703.113.283.463.653.864.064.293.73.94.14.44.64.95.2Y132S1-2 5.54.5A 2900 31303407368549104863477676.177.177.15.515.876.246.36.87.2Y132S2-2 7.5 39634237466145457674.56.647.067.68.1Y160M1-2 114792 4256 70 7.98 9.25A 2900 42934706511455275941634960355984586957255553538177.278.27876.774.972.79.129.8010.4811.2312.0012.8110.511.312.012.913.814.7Y160M2-2 15 6762 5180 70 13.65 15.7 Y160L-2 18.55.6A 2900 60326612718576107546740077.278.27816.0917.2718.4718.519.921.2Y180M-2 22 7766934689199500721870006781652776.774.972.77019.7921.1522.5724.0622.824.326.027.7Y200L1-2 306.3A 2900 858894151023011056118839698961694299195891577.278.27876.774.928.9931.1233.2835.6638.1233.335.838.341.043.8Y225M-2 4512699135258636831072.77040.6743.3546.849.9Y250M-2 557.1D 2900 12292134751464312427123211207877.278.27852.7056.5760.4961.866.471.0Y280S-2 7515826 11776 76.7 64.84 76.1Y315S-2 11018177 19360 110551063572.77073.9478.8286.892.58D 290017584192772094715955158181550477.278.27895.72102.73109.86112.3120.5128.9Y315M-2 132 226402433226003276961511214644141771363476.774.972.770117.75125.85134.28143.14138.2147.7157.6168.0Y315L2-2 200 1450879296361047311320121663834380237293638352977.278.27876.774.911.9612.8413.7314.7215.7314.015.116.117.318.5Y180M-4 18.513001138483421329472.77016.7917.8919.721.0Y200L-4 309D 1450 12518137231491348694828473677.278.27821.5623.1424.7525.327.229.0Y200L-4 30 16118173221851219717462044814343418176.774.972.77026.5328.3530.2532.2431.133.335.537.8Y225M-4 4510D 1450 17172193192146561436056592080.481.280.435.6939.1943.0241.946.050.5Y250M-4 5525758 27905 30052 55605309506576737051.3555.3559.3460.365.069.6Y280S-4 7511.2D 145024126271423015733173361897747763774647264700980.481.280.478.67662.9069.0775.8283.0190.5073.881.089.097.4106.2Y315S-4 110392054222166916382737097.54104.58114.5122.7Y315M-4 132 96015973179691996621963334632993225314080.481.280.478.618.2520.0422.0024.0921.423.525.828.3Y225M-6 3023959259562795330312895276376737026.2628.3130.3530.833.235.6Y250M-6 3712.5D 145033540377324192597139575935680.481.280.4108.91119.60131.30127.8140.3154.1Y315L1-4 160 46117503105450358694910387828381799378.6767370143.75156.70168.90181.10168.7183.9198.2212.5Y355M2-4 250 96022206249814179412180.481.231.6134.7137.140.7Y280S-6 4530533 3921 78.6 41.72 49.033309 36084 38860 37853615345076737045.4849.0252.5653.457.561.7Y315S-6 7514D 14504712153011122851210980.481.2191.94210.78225.3247.3Y355M2-4 250 5890264792706827657282463118301150811099105891009580.478.6767370231.39253.33276.16297.66319.16271.5297.3324.1349.3374.3JS138-4 410 96031197350975262518880.481.255.7061.1765.471.8Y315S-6 75 38997428974679650696545965071493647644549434180.478.676737067.1573.5280.1586.3992.6378.886.394.0101.4108.7Y315L1-6 11016D 14507033979131162501601480.481.2374.22410.95439.1482.2JSQ147-4(3000V)500 8792396716105500114300123090156401521014663139831332480.478.6767370451.14493.92538.43580.35622.26529.4579.6631.8681.0730.2JSQ158-4(3000V)850 96046569 6911 80.4 108.60 127.4Y355M1-6 18552390 58211 64032 69854 681366596481625481.280.478.676119.26130.92143.34156.25139.9153.6168.2183.375675 81496 597156967370168.42180.58197.6211.9Y355M3-6 220六、外形及安装尺寸（单位：mm）9-19、9-26系列No.4A~6.3A离心通风机外形及安装尺寸图）9-19、9-26系列No.4A～6.3A离心通风机外形及安装尺寸表系列机号No. D1 D2 D3 n1-d1 A1 A2 A3 A4 A5 A6 X Y n2-d29-194A Φ180 Φ220 Φ250 8-Φ7 128 174 214 92 138 178 3 2 10-Φ7 4.5A Φ200 Φ250 Φ280 8-Φ7 144 198 230 104 152 192 3 2 10-Φ7 5A Φ224 Φ265 Φ305 8-Φ7 160 206 246 115 160 202 3 2 10-Φ75.6A Φ250 Φ308 Φ348 8-Φ10 179 225 265 129 174 215 3 2 10-Φ76.3A Φ280 Φ335 Φ375 8-Φ10 202 246 288 145 189 231 3 2 10-Φ79-264A Φ224 Φ254 Φ284 8-Φ7 196 228 250 128 165 184 4 3 14-Φ7 4.5A Φ250 Φ280 Φ310 8-Φ10 221 252 275 144 177 200 4 3 14-Φ7 5A Φ280 Φ320 Φ360 8-Φ10 245 284 299 160 192 216 4 3 14-Φ75.6A Φ315 Φ355 Φ395 8-Φ10 274 304 328 179 216 235 5 4 14-Φ76.3A Φ355 Φ395 Φ435 8-Φ10 309 340 365 202 236 261 5 4 14-Φ7系列机号No. E F G K M N a b c d e9-194A 108 361 692 286 715 420 200 350 50 300 385 4.5A 120 344 716 322 782 450 240 390 50 340 430 5A 126 376 788 258 868 500 340 450 50 440 4955.6A 140 415 874 401 962 550 350 480 50 450 5346.3A 157 461 975 451 1085 620 450 570 60 570 6269-264A 132 360 711 287 761 450 240 390 50 340 430 4.5A 147 405 799 322 849 500 340 450 50 440 495 5A 165 450 887 359 939 550 350 485 50 450 5345.6A 186 504 993 402 1053 620 450 570 60 570 6266.3A 209 567 1117 451 1167 680 550 720 70 690 780系列机号No.D1 D2 A1 A2 A3 A4 A5 A6 n-Φd n1×b1 n2×b29-19 7.1D Φ315 Φ395 227 272 313 163 218 248 14-Φ10 3×68 4×68 8D Φ355 Φ436 256 312 342 184 244 294 14-Φ10 3×76 4×74 9D Φ400 Φ506 288 348 398 207 263 313 18-Φ10 4×63 5×66厂家声明：上虞聚英风机厂不断进行技术完善改进更新，风机技术性能参数提供以厂家最新样本为准；我厂主营优势风机种类推荐： 离心风机：高压离心风机、防爆离心风机、4-72、4-79离心风机、9-19、9-26离心风机、除尘（排尘）离心风机、锅炉离心风机、高温离心风机、空调离心风机、HTFC 柜式离心风机、防腐离心风机、玻璃钢离心风机；屋顶风机：屋顶离心风机、屋顶轴流风机、屋顶排烟风机、防爆屋顶风机、玻璃钢屋顶风机、铝制屋顶风机、RTC 离心式屋顶风机、DWT 轴流式屋顶风机、无动力屋顶风机、屋顶自然通风器；10D Φ450 Φ550 320 386 426 230 300 340 18-Φ10 4×69 5×72 11.2D Φ500 Φ620 359 420 484 258 328 388 18-Φ12 4×79 5×83 12.5D Φ560 Φ680 400 456 489 288 344 380 20-Φ12 4×86 6×76 14D Φ630 Φ750 448 516 557 322 405 448 22-Φ12 5×81 6×86 16D Φ710 Φ830 512 574 621 368 440 484 24-Φ12 5×88 7×82 9-267.1D Φ400 Φ500 348 390 414 227 272 296 20-Φ10 4×68 6×65 8D Φ450 Φ550 393 432 458 256 300 325 20-Φ10 4×756×729DΦ500 Φ620 441 483 507 288 330 357 20-Φ10 4×82.5 6×80.5 10D Φ560 Φ680 490 528 556 320 356 389 20-Φ10 4×89 6×88 11.2D Φ630 Φ750 549 600 638 358 410 450 26-Φ12 5×82 8×75 12.5D Φ710 Φ830 613 664 702 400 456 492 28-Φ12 6×76 8×83 14D Φ800Φ920686 747 795 448 516 564 30-Φ12 6×869×8316DΦ900 Φ1040 784 840 89351258862834-Φ12 7×84 10×84系列机号 No. E F G H KN L0L Wi j δ 9-197.1D 177 466 680 1200 507 656 1230 2100 1150 400 450 4～6 8D 200 525 760 1350 572 733 1256 2220 1250 440 520 4～6 9D226 590 850 1520 644 821 1289 1930 1400 500 600 4～6 10D 250 656 940 1680 723 9081317 2060 1500 550 650 6～8 11.2D 280 735 1050 1890 801 1025 1595 2440 1700 600 800 6～8 12.5D 313 820 1160 2100 895 1140 1633 2550 1900 700 900 8～10 14D 350 920 1280 2400 1001 1270 2030 2900 2050 800 95012～1416D 400 1050 1440 2700 1144 1460 2090 3400 2250 880 1040 12～14 9-267.1D 237 639 730 1260 509 716 1317 2290 1200 420 520 4～6 8D 262 720 810 1410 574 803 1349 2330 1400 500 600 4～6 9D294 810 920 1590 646 900 1392 2140 1500 550 650 6～8 10D 327 900 1000 1760 717 995 1433 2260 1600 600 700 6～8 11.2D 367 1008 1130 1980 803 1122 1724 2660 1850 700 850 8～10 12.5D 418 1125 1240 2190 896 1247 1755 2690 1950 740 940 8～10 14D 469 1260 1450 2500 1003 1380 2200 3350 2050 800 95012～1416D524144015402800114816102270365023009001100 12～14。

9-19、9-26型高压离心风机一、特性及应用9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，并广泛用于输送空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

气体内不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。

二、型式9-19、9-26型高压离心通风机均可制成右旋转和左旋转两种型式。

从电动机一侧正视，叶轮顺时针旋转称右旋风机，以“右”表示；叶轮逆时针旋转称左旋风机，以“左”表示。

风机的出口位置，以机壳的出风口角度表示。

“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式为A（No.4～6.3）和D（No.7.1～16）两种。

三、结构特点No.4～6.3主要有叶轮、机壳、进风口等部分配直联电动机组成，No.7.1～16除具有上述部分外还有传动部分。

（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。

叶轮扩压器外缘最高圆周速度不超过140m/s。

叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。

叶轮扩压器外缘最高圆周速度不超过140m/s。

叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

（2）、机壳：机壳是用优质钢板焊接而成的蜗形体。

No.2.8～12.5机壳做成整体，不能拆开。

No.16、No.20的机壳制成两开式，沿中分水平面分为两半，用螺栓连接。

（3）、进风口：进风口制成收敛式流线型整体结构，装于风机的侧面；与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

（4）、传动组：传动部分由主轴、轴承箱、联轴器等组成。

主轴由优质钢制成。

轴承箱整体结构采用球轴承，用轴承润滑脂润滑。

9-19、9-26型高压离心风机一、特性及应用9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，并广泛用于输送空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

气体内不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。

二、型式9-19、9-26型高压离心通风机均可制成右旋转和左旋转两种型式。

从电动机一侧正视，叶轮顺时针旋转称右旋风机，以“右”表示；叶轮逆时针旋转称左旋风机，以“左”表示。

风机的出口位置，以机壳的出风口角度表示。

“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。

三、结构特点（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。

叶轮扩压器外缘最高圆周速度不超过140m/s。

叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。

叶轮扩压器外缘最高圆周速度不超过140m/s。

叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

？（3）、进风口：进风口制成收敛式流线型整体结构，装于风机的侧面；与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

（4）、传动组：传动部分由主轴、轴承箱、联轴器等组成。

主轴由优质钢制成。

轴承箱整体结构采用球轴承，用轴承润滑脂润滑。

四、产品图形五、性能参数表9-19型性能参数表9-26型性能参数表六、外形及安装尺寸（单位：mm）9-19、9-26系列~离心通风机外形及安装尺寸图）9-19、9-26系列～离心通风机外形及安装尺寸表厂家声明：上虞聚英风机厂不断进行技术完善改进更新，风机技术性能参数提供以厂家最新样本为准；我厂主营优势种类推荐：：高压离心风机、防爆离心风机、4-72、4-79离心风机、9-19、9-26离心风机、除尘（排尘）离心风机、锅炉离心风机、高温离心风机、空调离心风机、HTFC柜式离心风机、防腐离心风机、玻璃钢离心风机；：屋顶离心风机、屋顶轴流风机、屋顶排烟风机、防爆屋顶风机、玻璃钢屋顶风机、铝制屋顶风机、RTC离心式屋顶风机、DWT轴流式屋顶风机、无动力屋顶风机、屋顶自然通风器；。

9-19、9-26型高压离心风机一、特性及应用9-19、9-26型高压离心通风机，一般用于锻冶炉及高压强制通风，并广泛用于输送空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

气体内不含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。

二、型式9-19、9-26型高压离心通风机均可制成右旋转和左旋转两种型式。

从电动机一侧正视，叶轮顺时针旋转称右旋风机，以“右”表示；叶轮逆时针旋转称左旋风机，以“左”表示。

风机的出口位置，以机壳的出风口角度表示。

“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式为A（No.4～6.3）和D（No.7.1～16）两种。

三、结构特点No.4～6.3主要有叶轮、机壳、进风口等部分配直联电动机组成，No.7.1～16除具有上述部分外还有传动部分。

（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。

叶轮扩压器外缘最高圆周速度不超过140m/s。

叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

（1）、叶轮：9-19型风机叶片为12片，9-26型风机叶片为16，均属前向弯曲型叶片。

叶轮扩压器外缘最高圆周速度不超过140m/s。

叶轮成型后经静、动平衡校正，空气性能优良，效率高，运转平稳可靠。

（2）、机壳：机壳是用优质钢板焊接而成的蜗形体。

No.2.8～12.5机壳做成整体，不能拆开。

No.16、No.20的机壳制成两开式，沿中分水平面分为两半，用螺栓连接。

（3）、进风口：进风口制成收敛式流线型整体结构，装于风机的侧面；与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

（4）、传动组：传动部分由主轴、轴承箱、联轴器等组成。

主轴由优质钢制成。

轴承箱整体结构采用球轴承，用轴承润滑脂润滑。
