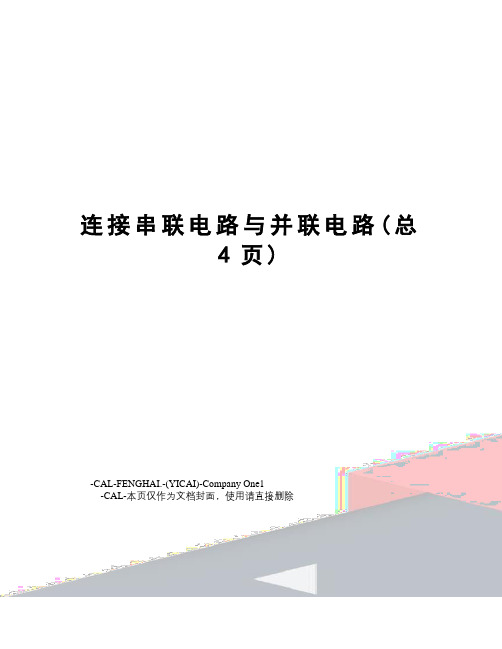

连接串联电路与并联电路(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第3节连接串联电路与并联电路一、选择题1、如下图所示的各电路中，三盏灯并联的是（）A B CD2、如图所示，L1、L2、L3三个灯泡的连接方式是（）A．三个串联 B．三个并联C．L1与L3串联后再与L2并联 D．L1与L3并联后再与L2串联3、在如图所示的电路中，灯泡L1和L2的连接方式依次是（）A．并联、并联、并联、串联。

B．串联、串联、并联、串联。

C．并联、串联、并联、串联。

D．串联、并联、并联、串联。

4、某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开。

图中符合这一要求的电路图是（）5、在击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，且只有乙方指示灯亮。

当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，且只有甲方指示灯亮。

如下图所示的四个电路图中，符合上述要求的是（）6、为了安全，汽车行驶时驾驶员必须系好安全带。

当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。

符合上述要求的电路图是（）7、如图所示，它是简化了的电冰箱内的电路图，图中M是压缩机用的电动机，L是冰箱内照明灯，则下列判断中不正确的是（）A.冰箱门打开时，S2断开，灯与电动机并联B.冰箱门打开时，S2闭合，灯与电动机并联2C.冰箱门关上时，S2就自动断开D.冰箱内降到设定的温度时，开关S1就自动断开8、如图所示的四个电路图中，开关能使L1 ,L2盏灯同时发光和熄灭的是（）A.甲、丙B.乙、丁C.甲、丁D.丙、丁9、图的四个电路图中，与实物图对应的是（）10、如图所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A.干路部分电线断了B.L1被短路了C.S1被短路了D.L1与灯座接触不良10题 11题11、如图所示的电路中，3个灯泡始终完好。

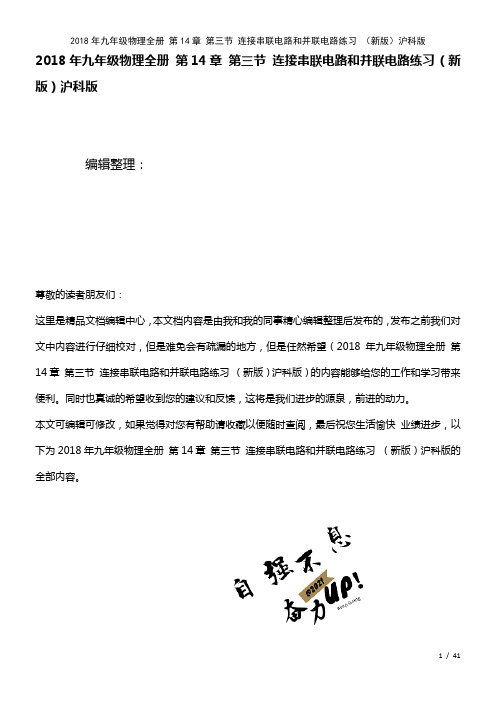

2018年九年级物理全册第14章第三节连接串联电路和并联电路练习（新版）沪科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年九年级物理全册第14章第三节连接串联电路和并联电路练习（新版）沪科版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年九年级物理全册第14章第三节连接串联电路和并联电路练习（新版）沪科版的全部内容。

第三节连接串联电路和并联电路1.善于观察的小明发现，楼道里的声控光控灯,在白天无论发出多大的声音,灯都不会亮,这样有利于节约电能；而只有在晚上，人走动发出声音灯才会亮。

以下符合楼道路灯的电路是（ D ）2.家用半自动的洗衣机，洗衣桶和脱水桶既可以同时使用又可以单独使用,它们都有自己的开关控制,以下画出的简化电路,正确的是（ A ）3.下图中,闭合任意一个开关,都能使指示灯亮的电路图是( B ）4.现在医院的病房都设有传呼器.同一房间内两位病人按下开关都能使电铃响，引起值班护士的注意，且值班室的护士还能通过编有号码的灯来区分出是哪床病人按铃呼叫的.下图中符合传呼器电路的是( C ）5。

刚学了串联电路和并联电路的小明,想知道装饰在圣诞树上的“满天星”小彩灯究竟是串联的还是并联的.请你告诉他一种安全正确的理论判断方法。

答案：先让小彩灯断电（断开开关或拔去插头），取下一只小彩灯,再通电，若其余灯不亮，则为串联；若其余灯依旧亮，则为并联。

6.路边的路灯总是一起亮,一起熄灭，小明认为路灯是串联的,小红则认为不是串联，而是并联的，小红的理由是若是串联各用电器是互相影响的，只要其中一盏路灯坏了，其他灯都会不亮；而实际上一盏路灯坏了,其他灯依旧是亮的,它们互不影响，它们是并联的.同时亮灭只是它们由同一个开关控制.7。

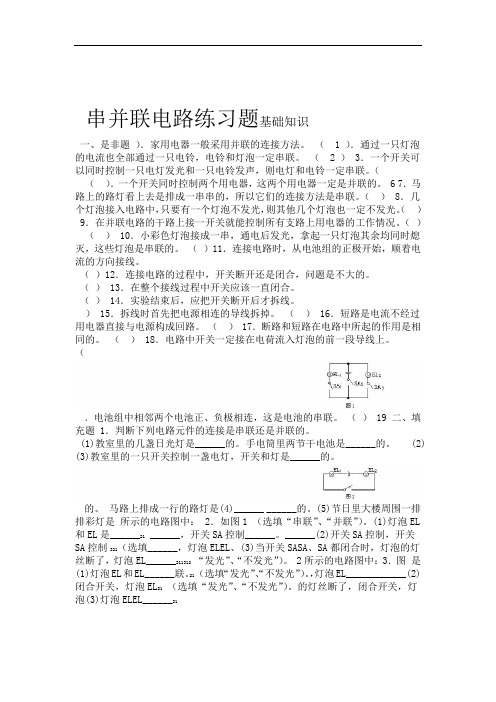

串并联电路练习题基础知识一、是非题）．家用电器一般采用并联的连接方法。

（ 1 ）．通过一只灯泡的电流也全部通过一只电铃，电铃和灯泡一定串联。

（ 2 ） 3．一个开关可以同时控制一只电灯发光和一只电铃发声，则电灯和电铃一定串联。

（（）．一个开关同时控制两个用电器，这两个用电器一定是并联的。

6 7．马路上的路灯看上去是排成一串串的，所以它们的连接方法是串联。

（） 8．几个灯泡接入电路中，只要有一个灯泡不发光，则其他几个灯泡也一定不发光。

（） 9．在并联电路的干路上接一开关就能控制所有支路上用电器的工作情况。

（）（） 10．小彩色灯泡接成一串，通电后发光，拿起一只灯泡其余均同时熄灭，这些灯泡是串联的。

（）11．连接电路时，从电池组的正极开始，顺着电流的方向接线。

（）12．连接电路的过程中，开关断开还是闭合，问题是不大的。

（） 13．在整个接线过程中开关应该一直闭合。

（） 14．实验结束后，应把开关断开后才拆线。

） 15．拆线时首先把电源相连的导线拆掉。

（） 16．短路是电流不经过用电器直接与电源构成回路。

（） 17．断路和短路在电路中所起的作用是相同的。

（） 18．电路中开关一定接在电荷流入灯泡的前一段导线上。

（．电池组中相邻两个电池正、负极相连，这是电池的串联。

（） 19 二、填充题 1．判断下列电路元件的连接是串联还是并联的。

(1)教室里的几盏日光灯是______的。

手电筒里两节干电池是______的。

(2) (3)教室里的一只开关控制一盏电灯，开关和灯是______的。

的。

马路上排成一行的路灯是(4)______ ______的。

(5)节日里大楼周围一排排彩灯是所示的电路图中： 2．如图1 （选填“串联”、“并联”）。

(1)灯泡EL 和EL是______21 ______，开关SA控制______。

______(2)开关SA控制，开关SA控制321（选填______，灯泡ELEL、(3)当开关SASA、SA都闭合时，灯泡的灯丝断了，灯泡EL______211312“发光”、“不发光”）。

15.3串联和并联【知识梳理】1、电路串联电路和并联电路①用导线把电源、用电器、开关连接起来，组成电流可以流过的路径叫做电路。

②电路图是用符号表示电路连接的图示。

③两个或两个以上用电器顺次连接到电路中，这种连接方式叫做串联。

④两个或两个以上用电器并列连在一起再连接到电路中，这种连接方式叫做并联。

2、电路的两种连接方式——串联和并联电路：电路连接方法电流路径有无节点各用电器间是否互相影响开关个数改变开关位置是否影响电路串联电路用电器首尾相连一条无互相影响一个不影响并联电路用电器两端分别连接在一起两条或多条有互不影响可以多个可能影响【巩固练习】1、下列关于串联电路的说法中，错误的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间2、下列关于电路的说法正确的是（）A．在串联电路中开关位置不同，其控制作用也不同B．在并联电路中，支路开关控制本支路用电器C．开关在电路中必须接在电源正极和用电器之间，才能控制用电器D．电动自行车的电机与喇叭之间是串联的3、如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）A. L1不能发光，L2能发光B. L1能发光，L2不能发光C. L1、L2都能发光D. L1、L2都不能发光4、如图所示，当开关S闭合时，灯L1、L2均不亮。

某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此可知（）A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路5、与实物图对应的电路图是（）A．B．C．D．6、如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时，上面的灯L1和下面的灯L2均已发光。

则当闭合开关时，下列说法正确的是（）A. L1熄灭，L2熄灭B. L1发光，L2熄灭C. L1发光，L2发光D. L1熄灭，L2发光7、汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。

人教版九年级物理课时练第十五章电流和电路15.3 串联和并联一、单选题1．某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开．下图中符合这一要求的电路图是A．B．C．D．2．如图所示，甲、乙、丙分别可能是灯泡L2、电流表或电压表，关于它们的连接情况，下列说法正确的是（）A．若甲是灯泡L2，乙是电流表，丙是电压表，灯泡L1和L2并联B．若甲是电流表，乙是灯泡L2，丙是电压表，灯泡L1和L2并联C．若甲是电压表，乙是灯泡L2，丙是电流表，灯泡L1和L2串联D．若甲是灯泡L2，乙是电压表，丙是电流表，灯泡L1和L2串联3．关于如图所示电路的判断，正确的是（）A．只闭合开关1S时，灯泡1L、3L并联B．只闭合开关2S时，灯泡2L、3L并联C．只闭合开关2S、3S时，灯泡2L、3L串联D．闭合所有开关时灯泡1L、2L并联，3L短路4．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。

高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。

如下图所示的电路图中符合这一情况的是（）A．B．C．D．5．控制“危化药品”保管柜大门的两把钥匙分别由两名老师保管，只有保管钥匙的两名老师同时到场才能取出药品，下列设计的电路符合保管柜控制电路要求的是（）A．B．C．D．6．卡车驾驶室内的灯泡，由左右两道门上的开关1S、2S和车内上方的开关1S共同控制．1S和2S分别由左右两道门的开、关来控制，门打开后，1S和2S闭合，门关上后，1S和2S断开．3S是一个单刀三掷开关，根据需要可将其置于三个不同位置．在一个电路中，要求在三个开关的共同控制下，分别具有三个功能：（1）无论门开还是关，灯都不亮；（2）打开两道门中的任意一道或两道都打开时，等就亮．两道门都关上时，灯不亮．（3）无论门开还是关，灯都亮．如图所示的四幅图中，符合上述要求的电路是（）A．B．C．D．7．汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（）A．B．C．D．8．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（）A．B．C．D．二、填空题9．如图所示，若闭合开关S，电路将___________路（选填“断”、“短”或“通”））若要使电路中的两灯L1和L2串联，则应拆除一根导线___________）选填“a”）“b”或“c”））若要使电路中的两灯L1和L2并联，则改变一根导线_____________）选填“a”）“b”或“c”）的接法即可。

串联电路并联电路练习试题一、选择题（26题）1、当外电路开路时，端电压为（）。

［单选题］*A.为零B.等于电源电动势（正确答案）C.等于内电压2、用旧的电池给手电筒供电，手电筒不亮的主要原因是因为电池的（）。

［单选题］*A、电动势变小B、内阻增大（正确答案）C、内阻减小3、用电压表测得电源端电压为电源的电动势E,这说明（）。

［单选题］*A、外电路断路（正确答案）B、外电路短路C、无法判断4、用电压表测得电源端电压为零，这说明（）。

［单选题］*A、外电路断路B、外电路短路（正确答案）C、无法判断5、照明电路及各种家用电器之间的连接方式通常采用（）。

［单选题］*A、并联（正确答案）B、串联C、混联。

6、在闭合电路中，负载电阻减小，则总电流将（）。

［单选题］*A、增大（正确答案）B、减小C、不变D、不能确定7、已知R1=60Q；R2=30Q,若两电阻并联，则其等效电阻为（）。

［单选题］*A、60QB、90QC、20Q（正确答案）D、30Q8、两电阻并联，已知R1=60Q；R2=60Q则其等效电阻为（）。

［单选题］*A、60QB、90QC、20QD、30Q（正确答案）9、已知R1=60Q；R2=30Q，若两电阻串联，则其等效电阻为（）。

［单选题］*A、60QB、90Q（正确答案）C、20QD、30Q10、两电阻串联，已知R1=30Q；R2=30Q则其等效电阻为（）。

［单选题］*A、60Q（正确答案）B、90QC、20QD、30Q11、两电阻并联，已知R1=10Q；R2=30Q则它们的电流之比11:12=（）。

［单选题］*A、1:1B、1:3C、3:1（正确答案）12、两电阻并联，已知R1=20Q；R2=30Q则它们的电压之比U1：U2=（）。

［单选题］*A、1:1（正确答案）B、2:3C、3:213、两电阻并联，已知R1=90Q；R2=90Q，则它们的电流之比I1：12=（）。

［单选题］*A、1:1（正确答案）B、2:1C、1:214、两电阻并联，已知R1=10Q；R2=40Q，则它们的功率之比P1：P2=（）。

沪科版物理第十四章了解电路第三节连接串联电路和并联电路精选练习考点一、串联和并联1. （2017•太原）在下图所示的四个电路图中，开关S闭合后，三个灯泡是并联的是（）【答案】D【解析】选项A三个灯泡串联，选项B混联L1、L2串联，再和L3并联；选项C也是混联L1、L3并联再和L2串联；选项D正确。

2.（2017•贺州）如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（）A．L1不能发光，L2能发光B．L1能发光，L2不能发光C．L1、L2都能发光D．L1、L2都不能发光【答案】B【解析】闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光。

3.（2018•河北）如图所示的四个电路中，属于并联电路的是（）【答案】C【解析】A选项该电路的连接方式是两只灯泡串联后再与另一只灯泡并联，属于混联，不符合题意；B选项图中三盏灯泡是串联的，不符合题意；C选项三盏灯泡的两端分别连在一起，它们是并联在一起的，符合题意；D选项该电路图中的两只灯泡被一条电线短路，所以只有一盏灯泡连在电路中，不符合题意；故选C。

考点二、连接串联电路和并联电路4.（2017•枣阳市模拟）在如图所示的电路中，若想让灯泡和电动机同时工作，需要闭合开关；若同时闭合S1和S2，可以工作的用电器是。

【答案】S1；电动机【解析】开关S2起到对灯泡短路的作用，因此要想让灯泡工作，只需要闭合开关S1不能闭合开关S2；开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不发光，但电动机仍工作，故答案为：S1；电动机。

5.（2018•玉林二模）如图所示电路，要使灯泡L1和L2组成并联电路，应该（）A．只闭合S3 B．只闭合S2C．同时闭合S1和S2 D．同时闭合S1和S3【答案】D【解析】A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；B、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意；C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；D、同时闭合S1和S3时电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意,故选D。

串联电路与并联电路练习题及详细解析【典型例题】类型一、串联电路与并联电路1．（2016春•威海校级期中）下列关于串联电路的说法中，错误的是（）A．各用电器是逐个顺次地连接起来的B．若一个用电器的内部开路，其余的用电器仍可能通电工作C．开关可使电路中的各灯泡同时发光或同时熄灭D．连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间【思路点拨】在串联电路中各用电器首尾相接，电路中电流只有一条路径，各用电器之间相互影响，开关在电路中控制所有用电器的通断，改变开关的位置，其控制作用不变。

【答案】B【解析】A、各用电器是逐个顺次地连接起来的电路是串联电路，所以选项A不符合题意，B、串联电路中电流只有一条流通路径，若一个用电器的内部开路，其余的用电器都不能通电工作，所以选项B符合题意，C、开关可使电路中的各灯泡同时发光或同时熄灭，所以选项C不符合题意，D、连接电路时，开关可从电池的正极或负极处接出，也可将开关接在用电器之间，所以选项D不符合题意，故选B。

【总结升华】题目考查了用电器串联和并联之外还涉及开关的串联和并联，要根据串并联电路的开关控制特点，和用电器是否互相影响来判断。

举一反三：【变式】每当夜幕降临时，马路上路灯亮起来，给人们夜间的出行带来了方便，马路上路灯的连接方式是（）A．并联B．串联C．可能是串联，也可能是并联D．无法判断【答案】A2. （2015•钦州中考）如图所示的四个电路中，两灯泡属于串联接法的是（）【思路点拨】串联电路中，电流的路径只有一条，各元件顺次逐个连接，并联电路中，电流有多条路径，各用电器并列连接，工作时互不影响，据此来结合电路图进行判断。

【答案】D【解析】A、两开关均闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；B、两开关均闭合后，一个灯泡被短路，电路为另一灯泡的基本电路；C、S1断开，S2闭合后，两只灯泡并列连接，工作时互不影响，为并联电路；D、S1闭合，S2断开后，电流依次流过两只灯泡，只有一条流通路径，为串联电路。

串、并联电路练习题及详细解析【典型例题】类型一、串、并联电路中的电流规律1.（2016•集美区模拟）关于如图所示的电路，下列说法中正确的是（）A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【思路点拨】首先分清电路结构，明确断开电键S后，两灯的连接方式，然后根据串联电路的电流特点判断通过它们的电流关系。

【答案】B【解析】（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误；故选B。

【总结升华】本题考查了串联电路的电流特点和电路的三种状态，明确断开电键S，灯L1、L2串联，以及闭合电键S，灯泡L2被短路，是解答此题的关键。

举一反三：【变式】将两只规格不同的灯泡串连接入电路，可延长灯泡的使用寿命，结果两只灯泡的明亮程度不同，则通过两灯的电流强度（）A.亮的灯电流大B.电流大小一样C.暗的灯电流大D.无法比较【答案】B2.（2015•平原县二模）如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的 B．流过L1的电流是 0.6AC．流过L2的电流是2.6A D．干路电流是3.2A【思路点拨】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流。

【答案】B【解析】（1）由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，故A错误。

（2）因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，所以电流表A1的量程为0～0.6A，流过L1的电流为0.6A，故B正确；（3）电流表A2的量程为0～3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，故D错误；（4）由于并联电路电流规律：I=I1+I2，故通过灯L2的电流：I2=I﹣I1=2.6A﹣0.6A=2A，故C错误。

串联电路和并联电路练习题一、选择题1．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中,AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化范围是[ ]A．0～10V B．0～20VC．10V～20V D．20V~30V4．如图3电路所示，当ab两端接入100V电压时，cd两端为20V;当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是［］A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为[ ]A．1×103C B．1×103CC．6×104C D．1．6×103C6．下列说法中正确的是[ ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路,总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小,有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）.使用时联接方式可以是串联，也可以是并联,如图5所示,则[ ]A．串联时,阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时,阻值大的变阻器作粗调8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为［］A．9∶1B．1∶9C．3∶1D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡,当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变,现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是［］A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω,A、B两端接在电压恒定的电源上,则［］A．S断开时,R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。
