2015唐山二模理综物理答案

河北省唐山市路北区2015-2016学年九年级物理中考二模试卷一、单选题1. 生活中有太多的变化，请你判断下列与其他三种变化有本质上区别的是（ ）A . 树根“变”根雕B . 牛奶“变”酸奶C . 玉石“变”印章D . 机器人“变”形2. 下列关于物质分类的说法正确的是（ ）A . 海水、泉水、糖水、冰水都属于溶液B . 盐酸、氢氧化钠溶液、紫铜等都是靠自由电子导电的物质C . 陶瓷、合成橡胶、塑料都是很好的绝缘材料D . 金刚石、石墨和C 都是由原子构成的物质3. 下列厨房中的一些现象或做法与其对应知识的关系，不正确的是（ ）A . 打开醋瓶能闻到酸味﹣﹣表明醋分子做无规则运动B . 用高压锅煲汤﹣﹣利用降低锅内气压来提高水的沸点C . 燃气灶点燃﹣﹣将燃料的化学能转化为内能D . 炒菜时﹣﹣主要是利用热传递来改变菜的内能4. 下列做法不符合“节能减排”理念的是（ ）A . 提倡使用可降解塑料B . 全面实现垃圾分类和无害化处理C . 路灯照明使用太阳能发电D . 空调、电脑等电器长期待机5. 对下列现象的解释正确的是（ ）A . 雨后的彩虹是由于光的反射形成的B . 人向平面镜走近的过程中，人在平面镜中所成的像逐渐变大C . 喝完可乐常常会打嗝是因为发生了碳酸分解的化学反应D . 用纯碱检验真假红酒，利用的是纯碱溶液呈碱性，能使红酒中色素变色6. 小明参加体育加试时对一些物理量做了估测，与实际相符的是（ ）A . 一双运动鞋的质量是10gB . 跑完800米所需时间是20sC . 加试时当地平均气温约为60℃D . 他跑步时的步幅约为1m 7. 关于声的说法正确的是（ ）A . 声能传递信息且都可以在真空中传播B . “听诊器”能使人的心脏振动幅度增大，响度增大C . 住宅安装双层玻璃窗可以减小室外噪声对室内的影响D . 只有主人说出暗语时才能打开“声纹锁”，其辨别声音的主要依据是音调8. 2015年5月26 日印度出现高温天气，首都马德里的一条道路上的沥青被烤化，斑马线变得扭曲模糊，如图所示．关于这个情景的说法正确的是（ ）A . 沥青属于晶体B . 沥青被烤化过程放热C .沥青被烤化属于熔化现象 D . 沥青被烤化后其内能减小9. 小刚家厨房里有一把多功能剪刀，图中标注了该剪刀的相关用途，对于它的使用，以下分析正确的是（ ）A . 做启瓶器使用时：它是一个费力杠杆B . 做剪刀使用时：物体越靠近O 点越省力C . 做削皮刀使用时：刀刃很锋利，是为了增大压力把果皮削掉D . 做挤压钳使用时：挤压齿尖锐，是为了减小压强把果壳挤开10. 如图是某商场的自动扶梯部分几何尺寸，已知扶梯以1m/s 的速度匀速上行．质量为50kg 的小明站在该扶梯上从商场一楼到二楼，g=10N/kg ．则下列说法不正确的是（ ）A . 扶梯对他做的功是1500JB . 扶梯对他做功的功率是500WC . 若站在扶梯上的人数增多，扶梯的效率将变大D . 若小明又相60法正确的有（）14. 如图所示的是用传送带把货物从低处运到高处的情景．请你从相对运动的角度提出一个问题并回答．（1）如图所示的汽车配件及用品中，属于有机合成材料的是（填字母）（1） 工人提升880N 的沙子上升了3m ，用时30s ，则工人做功的功率是多少？（2） 在保证安全的情况下，工人每次提升多重的沙子，装置的机械效率最大？为多少？（3） 若把全部沙子提升到3m 高处，工人至少要做多少额外功？17. 如图所示，电源电压保持不变，电阻R 为30Ω，小灯泡L 标有“6V 3W”字样．闭合S ，断开S 、S ， 滑动变阻器滑片P 移至最右端时，小灯泡L 恰好正常发光；闭合S 、S 、S ， 滑片P 移至最左端时，电路消耗的总功率为4.8W ，忽略小灯泡电阻随温度的变化，求：（1） 电源电压及小灯泡L 的电阻；（2） 滑动变阻器的最大阻值；（3） 闭合S ，断开S 、S ， 移动滑片P ，使滑动变阻器的电功率为0.72W 时，滑动变阻器连入电路的阻值．三、填空题18. 视力正常的小明把凸透镜贴近眼睛，观察远处的房屋，眼前“模糊”此时来自远方房屋的光会聚在视网膜的________（选填“前”或“后”）方．如图所示，他又伸直手臂通过凸透镜观察到房屋清晰的________（选填“实”或“虚”）像，像的位置在凸透镜的________（选填“左”或“右”）侧．19.（1） 图甲是家庭电路中带有开关的三孔插座，将其正确连接在图乙的电路中．（2） 当电冰箱接入三孔插座后，地线连接的是电冰箱的________．（3） 闭合开关S ， 电灯不亮，用测电笔分别测试a 、b 、c 点时，测电笔的氖管都发光，则电路的故障为________．20. 如图所示，放在水平地面上的物体，受到水平拉力F 、F 作用而静止，物体受到的摩擦力大小为________N ；若仅撤去F ， 则物体将________（选填“保持静止”或“开始运动”），物体受到的摩擦力大小为________N ，方向________．四、实验题1121212212121. 小明利用如图所示装置对100g 冰加热，他每隔相同时间记录一次温度计的示数，图乙是他绘制的温度﹣﹣时间图象，则：（1） 冰属于________（填“晶体”或“非晶体”）；（2） 图乙中，物质在E 点时具有的内能________（填“大于”、“小于”或“等于”）在F 点时的内能．（3） 设相同时间内物质吸收的热量相同，则图乙中BC 段物质共吸收了________J 的热量[c =2.1×10J/（kg•℃），c =4.2×10/（kg•℃）]：（4） 图丙是小刚在完成同一实验时绘制的温度﹣﹣时间图象，老师认为他的CD 段数据有问题，老师做出这样判断的依据是________．22. （1） 观察图1中小猴和小兔分 胡萝卜时的漫画可知：________分得的胡萝卜质量大一些．（2） 小明利用了铁架台、刻度尺、质量为m 的钩码一个、细棉线若干，测出了整个胡萝卜的质量（忽略胡萝卜形状的变化）．请你补充他的实验步骤：①用细线系住胡萝卜某处悬挂在铁架台上，移动所系处，使之平衡，用刻度尺测出所系处到胡萝卜细端之间的距离L ；②在胡萝卜的细端用细线挂上质量为m 的钩码，________；③胡萝卜质量的表达式m=________．（3） 小明还用下列方法测出了胡萝卜的密度，如图2．①在烧杯中装适量的水，让轻质小盘漂浮在水面上．②将胡萝卜切下一块，放入盘中使其漂浮，在烧杯液而处记下标记如图2甲所示．③将盘中的胡萝卜取出后，用盛有50mL 水的最简向烧杯中加水至标记处，量简中剩余水的体积28mL ．④将取出的胡萝卜放入量筒中，如图2乙所示，胡萝卜的体积为________cm ， 胡萝卜的密度为________g/cm ．⑤实验完成后，小明发现在向烧杯中加水的过程中，不小心将一部分水倒入小盘中，则他测出的胡萝卜密度与其真实密度相比________（填“偏大”、“偏小”或“不变”）．23. 小明做“测定小灯泡电功率”的实验，其中小灯泡上只标有“0.22A”字样．冰3水301033（1）如图是他未完成的实验电路，请你用笔画线代替导线将电路连接正确：（2）闭合开关前，滑片应放在________端（填“A”或“B”）；（3）该实验中，滑动变阻器除了能保护电路外，主要作用还有：________（4）他实验步骤正确，闭合开关，移动滑片至小灯泡正常发光时，变阻器连入电路的电阻恰为最大阻值的一半，但此时无法从电压表V上精确读出额定电压．但他观察到在上述实验过程中，电流表A的示数范围为0.20～0.22A．经思考后，他在电路中再连接一个电压表V′并按规范重新实验，发现电压表V的示数从2.0V逐渐变大、电压表V′的示数从4.0V逐渐变小．①电压表V′接在电路中的位置是________．②根据相关信息可计算出电源电压为________V，滑动变阻器的最大阻值为________Ω，小灯泡的额定功率为_____ ___W．参考答案1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.。

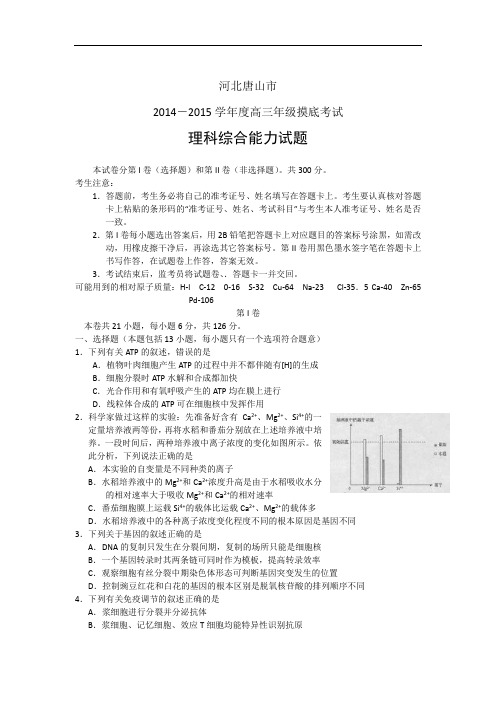

河北唐山市2014－2015学年度高三年级摸底考试理科综合能力试题本试卷分第I卷（选择题）和第II卷（非选择题）。

共300分。

考生注意：1．答题前，考生务必将自己的准考证号、姓名填写在答题卡上。

考生要认真核对答题卡上粘贴的条形码的“准考证号、姓名、考试科目”与考生本人准考证号、姓名是否一致。

2．第I卷每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再涂选其它答案标号。

第II卷用黑色墨水签字笔在答题卡上书写作答，在试题卷上作答，答案无效。

3．考试结束后，监考员将试题卷、．答题卡一并交回。

可能用到的相对原子质量：H-l C-12 0-16 S-32 Cu-64 Na-23 Cl-35．5 Ca-40 Zn-65Pd-106第I卷本卷共21小题，每小题6分，共126分。

一、选择题（本题包括13小题，每小题只有一个选项符合题意）1．下列有关ATP的叙述，错误的是A．植物叶肉细胞产生ATP的过程中并不都伴随有[H]的生成B．细胞分裂时ATP水解和合成都加快C．光合作用和有氧呼吸产生的ATP均在膜上进行D．线粒体合成的ATP可在细胞核中发挥作用2．科学家做过这样的实验：先准备好含有Ca2+、Mg2+、Si4+的一定量培养液两等份，再将水稻和番茄分别放在上述培养液中培养。

一段时间后，两种培养液中离子浓度的变化如图所示。

依此分析，下列说法正确的是A．本实验的自变量是不同种类的离子B．水稻培养液中的Mg2+和Ca2+浓度升高是由于水稻吸收水分的相对速率大于吸收Mg2+和Ca2+的相对速率C．番茄细胞膜上运载Si4+的载体比运载Ca2+、Mg2+的载体多D．水稻培养液中的各种离子浓度变化程度不同的根本原因是基因不同3．下列关于基因的叙述正确的是A．DNA的复制只发生在分裂间期，复制的场所只能是细胞核B．一个基因转录时其两条链可同时作为模板，提高转录效率C．观察细胞有丝分裂中期染色体形态可判断基因突变发生的位置D．控制豌豆红花和白花的基因的根本区别是脱氧核苷酸的排列顺序不同4．下列有关免疫调节的叙述正确的是A．浆细胞进行分裂并分泌抗体B．浆细胞、记忆细胞、效应T细胞均能特异性识别抗原C．T细胞释放的淋巴因子不能使受到抗原刺激的B细胞增殖D．感染病毒后，通常需体液免疫和细胞免疫共同作用才能彻底清除病毒5．下列对有关实验的描述中，正确的是A．调查人群中某种遗传病的遗传方式时，应选择有遗传病史的家系进行调查统计B．可用标志重捕法调查各样地土壤中动物类群数C．在“探究细胞大小与物质运输的关系”实验中，计算紫红色区域的体积与整个琼脂块的体积之比，能反映NaOH进入琼脂快的速率D．低温诱导洋葱染色体数目变化的实验，在高倍显微镜下可以观察到细胞从二倍体变为四倍体的过程6．某植被严重破坏的陡坡在封山育林后若干年内，经历了一年生草本、多年生草本和灌木三个阶段，其典型三个植物物种的种群密度变化右图所示。

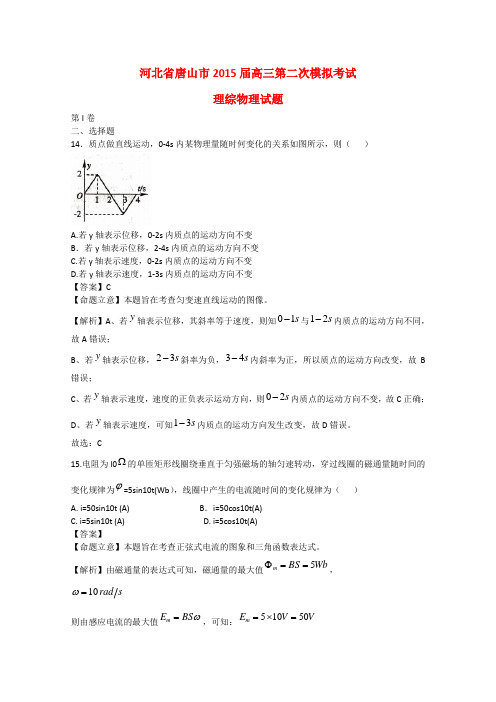

河北省唐山市2015届高三第二次模拟考试理综物理试题第I 卷二、选择题14．质点做直线运动，0-4s 内某物理量随时何变化的关系如图所示，则（ ）A.若y 轴表示位移，0-2s 内质点的运动方向不变 B ．若y 轴表示位移，2-4s 内质点的运动方向不变 C.若y 轴表示速度，0-2s 内质点的运动方向不变 D.若y 轴表示速度，1-3s 内质点的运动方向不变 【答案】C【命题立意】本题旨在考查匀变速直线运动的图像。

【解析】A 、若y 轴表示位移，其斜率等于速度，则知01s -与12s -内质点的运动方向不同，故A 错误； B 、若y 轴表示位移，23s -斜率为负，34s -内斜率为正，所以质点的运动方向改变，故B错误； C 、若y 轴表示速度，速度的正负表示运动方向，则02s -内质点的运动方向不变，故C 正确；D 、若y 轴表示速度，可知13s -内质点的运动方向发生改变，故D 错误。

故选：C15.电阻为l0Ω的单匝矩形线圈绕垂直于匀强磁场的轴匀速转动，穿过线圈的磁通量随时间的变化规律为ϕ=5sin10t(Wb ），线圈中产生的电流随时间的变化规律为（ ）A. i=50sin10t (A) B ．i=50cos10t(A) C. i=5sin10t (A) D. i=5cos10t(A) 【答案】【命题立意】本题旨在考查正弦式电流的图象和三角函数表达式。

【解析】由磁通量的表达式可知，磁通量的最大值5m BS Wb Φ==，10rad s ω=则由感应电流的最大值m E BS ω=，可知：51050m E V V =⨯=则电流的最大值：50510i A A ==磁通量的表达式5sin10()t Wb Φ=为正弦规律变化，则其电流的表达式应为余弦规律变化， 电流的瞬时表达式：5cos10()i t A =故选：D16.质量均为m,半径均为R 的两个完全相同的小球声A,B 上在水平轨道上以某一初速度向右冲上倾角为θ的倾斜轨道，两轨道通过一小段圆弧平滑连接．若两小球运动过程中始终接触，不计摩擦阻力及弯道处的能量损失，在倾斜轨道上运动到最高点 时两球机械能的差值为（ ）A. 0 B ．mgRsin θ C. 2mgRsin θ D. 2mgR 【答案】C【命题立意】本题旨在考查机械能守恒定律。

唐山市2015—2016学年度高三年级第二次模拟考试理科综合能力测试参考答案及评分参考物理部分（110分）22． (1) 相同（2分） (2) L 2 （2分）h s kb4（2分） 23．（1）不可行，电流表量程太大不利于读数，只要合理可得分。

（3分） （2）1×103 6.30 相等（每空2分）24．（1）由于匀速下滑，设绳拉力为T ，对凹槽和钩码整体受力分析得：θμθcos )(sin )(g m M T g m M ++=+（2分）对钩码受力分析得：mg T =（1分） 解得M =0.3kg （2分）（2）设M 减速下的滑加速度为a ，对M 应用牛顿第二定律得：Ma T Mg Mg =--θμθcos sin （2分）对钩码应用牛顿第二定律得：ma mg T 22=-（2分） 解得a= -2.5m/s 2 （1分）由运动学公式：at v v t +=0（2分） t =4s （2分）25．（1）带电粒子在电场中做类平抛运动，设运动时间为t ，加速度为a ，则221at L ≥（1分） t v L 02= （1分） mEqa =（2分） 解得mEqLv 20≥（2分） （2）设粒子打到B 点时速度为v 合，与竖直方向夹角为θ，竖直方向速度为v y ，则：v y =at （1分）∴v y =v 0 θ=45°（1分）22v v v y +=合 mE q Lv 4=合（1分） 所以粒子垂直于BD 边进入磁场，由题意可知粒子从B点垂直射入磁场经半圆垂直打到D 时磁感应强度最小。

由Rmv Bqv 2合合=得 qBmv R 合=（2分）若运动1个半圆打到CD 区域有L R L 22322≤≤（2分） 若运动2个半圆打到CD 区域有L R L 22342≤≤ （1分） 若运动3个及以上半圆打到CD 区域有2R ≤L 22（2分） 由以上解得qL EmB qL Em 22234≤≤或qLEm B 238≥ （2分）33．（1）ACD （6分）（2）研究玻璃管上、下两端封闭气体的初态和末态的状态参量，根据玻意耳定律求解。

高考理综试题及答案2015年高考全国2卷理综物理部分试题及答案导读：就爱阅读网友为您分享以下“2015年高考全国2卷理综物理部分试题及答案”的资讯，希望对您有所帮助，感谢您对的支持!2015年高考全国卷2理综试题（物理部分）一、选择题(本题共8小题，每小题6分。

在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错的得0分)14.如图，两平行的带电属板水平放置，若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a点从静止释放同样的微粒，该微粒将( )A.保持静止状态B.向左上方做匀加速运动C.向正下方做匀加速运动 C.向左下方做匀加速运动15.如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上，当金属框绕ab边以ω逆时针转动时，a、b、c三点的电势分别为Ua、Ub、Uc 已知bc边的长度为l，下列判断正确的是( )A.Ua>Uc，金属框中无电流B.Ub>Uc，金属框中电流方向沿abca.C.Ubc=?121Bl?，金属框中无电流D.Ubc=Bl2?，金属框中电流方向沿acba 2216.由于卫星的发射场不在赤道上，同步卫星发射后需要从转移轨道经过调整再进入地球同步轨道。

当卫星在转移轨道上飞经赤道上空时，发动机点火，给卫星一附加速度，使卫星沿同步轨道运行，已知同步卫星的环绕速度约为3.1×103m/s，某次发射卫星飞经赤道上空时的速度为 1.55×103m/s，此时卫星的高度与同步轨道的高度相同，转移轨道和同步轨道的夹角为30°，如图所示，发动机给卫星的附加速度的方向和大小约为( )A.西偏北方向，1.9×103m/sB.东偏南方向，1.9×103m/sC.西偏北方向，2.7×103m/sD.东偏南方向，2.7×103m/s17.汽车在平直公路上行驶，。

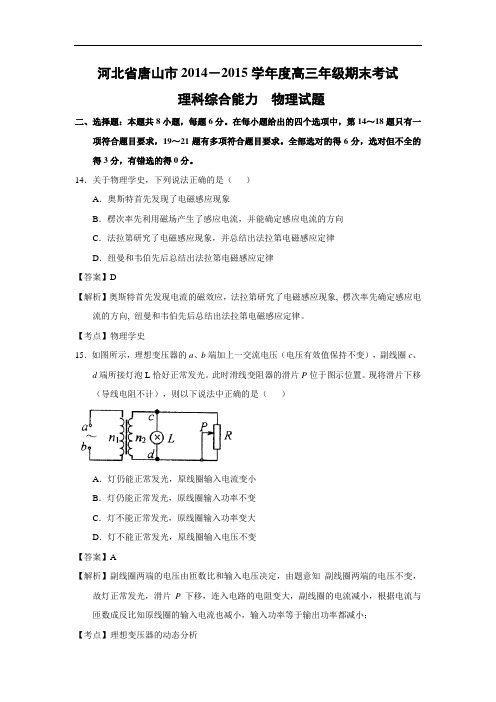

河北省唐山市2014－2015学年度高三年级期末考试理科综合能力物理试题二、选择题：本题共8小题，每题6分。

在每小题给出的四个选项中，第14～18题只有一项符合题目要求，19～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有错选的得0分。

14．关于物理学史，下列说法正确的是（）A．奥斯特首先发现了电磁感应现象B．楞次率先利用磁场产生了感应电流，并能确定感应电流的方向C．法拉第研究了电磁感应现象，并总结出法拉第电磁感应定律D．纽曼和韦伯先后总结出法拉第电磁感应定律【答案】D【解析】奥斯特首先发现电流的磁效应，法拉第研究了电磁感应现象, 楞次率先确定感应电流的方向, 纽曼和韦伯先后总结出法拉第电磁感应定律。

【考点】物理学史15．如图所示，理想变压器的a、b端加上一交流电压（电压有效值保持不变），副线圈c、d端所接灯泡L恰好正常发光。

此时滑线变阻器的滑片P位于图示位置。

现将滑片下移（导线电阻不计），则以下说法中正确的是（）A．灯仍能正常发光，原线圈输入电流变小B．灯仍能正常发光，原线圈输入功率不变C．灯不能正常发光，原线圈输入功率变大D．灯不能正常发光，原线圈输入电压不变【答案】A【解析】副线圈两端的电压由匝数比和输入电压决定，由题意知副线圈两端的电压不变，故灯正常发光，滑片P下移，连入电路的电阻变大，副线圈的电流减小，根据电流与匝数成反比知原线圈的输入电流也减小，输入功率等于输出功率都减小；【考点】理想变压器的动态分析16．卫星绕地球做匀速圆周运动，其轨道半径为r ，运动周期为T ，地球半径为R ，万有引力常数为G ，下列说法正确的是（ ）A ．卫星的线速度大小为v =T R π2B ．地球的质量为M =2324GTR π C ．地球的平均密度为=ρ23GT πD ．地球表面重力加速度大小为g =22324RT r π 【答案】D【解析】卫星轨道半径为r ，故线速度大小为v =2r T π，A 错误；由2224Mm G m r r Tπ= 地球的质量为M =2324r GT π，B 错误；地球的平均密度为343M M V R ρπ===3233r GT Rπ，C 错误；由2Mm G mg R =，地球表面重力加速度大小为g =22324RT r π，D 正确。

河北省唐山市2015届高三第二次模拟考试理综物理试题第I 卷二、选择题14．质点做直线运动，0-4s 内某物理量随时何变化的关系如图所示，则（ ）A.若y 轴表示位移，0-2s 内质点的运动方向不变 B ．若y 轴表示位移，2-4s 内质点的运动方向不变 C.若y 轴表示速度，0-2s 内质点的运动方向不变 D.若y 轴表示速度，1-3s 内质点的运动方向不变 【答案】C【命题立意】本题旨在考查匀变速直线运动的图像。

【解析】A 、若轴表示位移，其斜率等于速度，则知与内质点的运动方向不同，故A 错误；B 、若轴表示位移，斜率为负，内斜率为正，所以质点的运动方向改变，故B 错误；C 、若轴表示速度，速度的正负表示运动方向，则内质点的运动方向不变，故C 正确；D 、若轴表示速度，可知内质点的运动方向发生改变，故D 错误。

故选：C15.电阻为l0的单匝矩形线圈绕垂直于匀强磁场的轴匀速转动，穿过线圈的磁通量随时间的变化规律为=5sin10t(Wb ），线圈中产生的电流随时间的变化规律为（ ） A. i=50sin10t (A) B ．i=50cos10t(A) C. i=5sin10t (A) D. i=5cos10t(A) 【答案】【命题立意】本题旨在考查正弦式电流的图象和三角函数表达式。

【解析】由磁通量的表达式可知，磁通量的最大值，y 01s -12s -y 23s -34s -y 02s -y 13s -Ωϕ5m BS Wb Φ==冲上倾角为θ的倾斜轨道，两轨道通过一小段圆弧平滑连接．若两小球运动过程中始终接触，不计摩擦阻力及弯道处的能量损失，在倾斜轨道上运动到最高点时两球机械能的差值为（）A. 0 B．mgRsinθ C. 2mgRsinθ D. 2mgR【答案】C【命题立意】本题旨在考查机械能守恒定律。

【解析】两球运动到最高点时速度相等，动能相等，则两球机械能的差值等于重力势能的差值，为：故选：C17.如图，半径为R的圆是圆柱形匀强磁场区域的横截面（纸面），磁感应强度大小为B.方向垂直纸面向外，一电荷量为q（q>0）、质量为m的粒子沿平行于直径ab的方向射入磁场区域，射入点与ab的距离为。

2015年普通高等学校招生全国统一考试(新课标2卷)理科综合能力测试第I卷二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第问题只有一个符合题目要求，第问题有多项符合题目要求。

全部选对的得6分，先对但不全的得3分，有选错的得0分。

14.【题文】如图，两平行的带电金属板水平放置。

若在两板中间a点静止释放一带电微粒，微粒恰好保持静止状态。

现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a点从静止释放一同样的微粒，该微粒将A.保持静止状态B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动【答案】D【解析】本题主要考查电场以及力的合成；对微粒受力分析如图，可知其所受合力向左下方，故向左下方做匀加速运动，选项D正确。

【题型】单选题【备注】【结束】15.【题文】如图，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上。

当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为U a、U b、U c。

已知bc边的长度为l。

下列判断正确的是A.U a>U c，金属框中无电流B.U b>U c，金属框中电流方向沿a-b-c-aC.U bc=−12Bl2ω，金属框中无电流D.U bc=12Bl2ω，金属框中电流方向沿a-c-b-a【答案】C【解析】本题主要考查电磁感应定律；对ab来说，没有切割磁感线，因此Ub=Ua;对于bc来说，由右手定则可判定若有感应电流，则由b向c，c相当于电源正极，电势高于b点，即Ub=Ua<Uc，由U bc=−Blv=−Bl lω2=−12Bl2ω,又因为线圈内磁通量不变，因此没有感应电流，选项C正确。

【题型】单选题【备注】【结束】16.【题文】由于卫星的发射场不在赤道上，同步卫星发射后需要从转移轨道经过调整再进入地球同步轨道。

当卫星在转移轨道上飞经赤道上空时，发动机点火，给卫星一附加速度，使卫星沿同步轨道运行。

页眉内容页脚内容物理部分参考答案及评分标准14．【试题答案】A【命题立意】考查学生对胡克定律和共点力平衡知识的理解和应用【解 析】对小球b 受力分析，受力平衡，弹簧B 的弹力g m F b B =；对小球a 受力分析，弹簧A 的拉力g m m F )(2b a A +=，a b 2m m =，又由胡克定律kx F =，故选项A 正确。

15．【试题答案】B【命题立意】考查学生对电荷电势能的理解。

【解 析】由电势能ϕq E =P ，把零电势面选在A 点的左侧，则B A ϕϕ>>0,可以满足1q 的电势能小于2q 的电势能，故选项B 正确16．【试题答案】D【命题立意】考查学生对交流电产生及描述问题的理解和掌握情况。

【解 析】1t 时刻线圈中感应电动势为0，A 项错误；2t 时刻线圈中感应电流为最大值，B 项错误；磁通量与线圈匝数无关，所以磁感应强度2a B ϕ=，C 项错误；线圈中瞬时感应电动势的表达式nt n N e ππϕ2cos 20=，D 项正确。

17．【试题答案】C【命题立意】考查学生应用万有引力定律和牛顿第二定律解决星体运动问题的能力。

【解 析】以月球为研究对象，r Tm r m GM 222E 4π=，E 32GM r T π=，地球质量3E E 34R M πρ=，所以周期不变，故C 选项正确。

18．【试题答案】D【命题立意】考查学生对平抛运动规律的理解和掌握及应用图象解决物理问题的能力。

【解 析】平抛运动速度偏向角的正切值t v gv v oy ==tan θ，所以θtan 0g v t =，即图象斜率为gv k 0=，所以g x ykg v ==0，故A 项错误；y 时刻的速度大小为22)()(g xy yg +，故B 项错误；由平抛运动规律可知，y页眉内容页脚内容故C 错；速度偏向角的正切值为位移偏向角正切值的2倍， D 项正确。

19．【试题答案】BCD【命题立意】考查学生应用牛顿运动定律知识解决有关连接体问题的能力 【解 析】接触面光滑时，整体分析：mFm m F a 2B A 1=+=；对B 分析：211F a m N B ==。

2015年河北省唐山市滦南县中考物理二模试卷一、选择题1．关于物理学家及贡献．下列说法中正确的是（）A．第一位提出“物体运动不需要力来维持”的物理学家是牛顿B．第一位证明电流周围有磁场的科学家是法拉第C．物理学家奥斯物通过大量实验探究，揭示了磁场产生电流的条件和规律D．欧姆通过实验最先得到电流与电压、电阻的关系2．关于声波和电磁波，下列说法正确的是（）A．利用声波和电磁波可以实验地球和月球间的通信B．手机、微波炉、电视遥控器、收音机等都是利用电磁波工作的C．声波可以传递信息和能量，电磁波只能传递能量D．声波遇到障碍物可以发生反射．而电磁波不会3．下列估测最接近实验的是（）A．初中生课桌的高度约为80cmB．十枚鸡蛋的质量约为1.5kgC．中学生跑1500m约用时90sD．人体感觉“舒适”的洗澡水温度约为70℃4．关于物态变化．下列说法正确的是（）A．水蒸汽烫伤往往比开水烫伤更严重，是因为水蒸汽液化时需要吸收大量的热B．霾和雾的形成都是凝固现象C．利用干冰（固态二氧化碳）升华吸热可以进行食品保鲜和人工降雨D．北方的冬天，为了很好地保存菜窖里的蔬菜，可以放几桶水，利用了水结冰时吸热5．关于安全用电，以下说法正确的是（）A．家庭电路中都装有“保安器”，所以更换灯泡时不用断电B．发生电器失火时，应选用水将火熄灭，再切断电源C．使用试电笔时，手要接触金属笔杆D．为保障电路安全，大功率电器最好不要同时使用6．某同学对凸透镜的光学特性进行研究，完成了下列实验：（1）将凸透镜正对着太阳光，在距透镜中心12cm处得到一个最小最亮的光斑．（2）他再将该凸透镜和点燃的蜡烛分别固定在光具座上，移动光屏后得到一个清晰的像，如图，对于上述实验，下列说法正确的是（）A．该凸透镜的焦距f为6cmB．实验（2）中，得到的像为倒立，放大的实像C．若将蜡烛和光屏的位置互换，光屏上仍可得到一个清晰的像D．若在蜡烛和透镜中间再放一个近视镜片，需将光屏适当远离透镜，才能再次得到清晰的烛焰的像7．下列说法正确的是（）A．流线型小轿车在公路上高速行驶时，会感觉车有些“飘”，是因为汽车上方空气流速比汽车下方空气流速大，产生向下的压强差B．乘车时，必须系好安全带，是禁止因刹车时由于惯性给人造成伤害C．体育课上，实心球被抛出后，只有重力对实心球做功（忽略空气阻力）D．电梯加速上长城时，人所受重力和电梯对人的支持力是一对平衡力8．如图甲所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，电压表V2电流表A示数变化情况如图乙所示，以下说法正确的是（）A．R1电阻为5ΩB．若滑动变阻器滑片P自b向a移动，电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小C．若滑动变阻器滑片P自b向a移动，电压表的V1示数不变，电路消耗的总功率变大D．不管滑片P怎么移动，电压V2的示数变化量△U2与电流表A的示数变化量△I的比值不变二、填空及简答题9．如图所示，某中学春季田径运动会上百米赛跑过程中，几位同学奋力拼搏，请回答下列问题：（1）问题：到达终点时，运动员为什么不能立即停下来？回答：．（2）针对图片，请从运动学角度提出一个问题并回答问题：．回答：．10．如图所示为水位测量仪的示意图，A点光屏PQ在同一水平面上如图所示为水位测量仪的示意图．A 点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化．（1）在画出A点发出经过B点的光路图；（2）A点与水面相距3m，若光斑B向右移动了2m，说明水位（选填“上升”或“下降”）了 m．11．如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将，B弹簧的长度将（选填“伸长”、“缩短”或“不变”）．12．图甲是一种电热暖手宝，其主要参数如图乙所示．袋内通常用水来当吸热或放热的物质，因为水的较大；使用前要先给其通电加热，如果在额定电压下加热10min，暖手宝内水的温度由原来的5℃上升至65℃，指示灯熄灭，则此过程中水吸收的热量是J，电热暖手宝的发热效率为．（C水=4.2×103J/（kg•℃）13．氢作为一种清洁的能源，正日益受到各国的重视，许多汽车厂商正在努力研究用氢气作为燃料来取代汽油，生产21世纪的“环保”汽车，瑞有一轿车出发去某地，需要汽油15千克．（1）氢气燃烧时，将能转化为内能．（2）如果该车以氢气为燃料代替汽油，完全燃烧，行驶相同的路程，需要氢气kg（结果保留一位小数，汽油的燃烧值：4.6×103J/kg，氢气的燃烧值：1.4×108J/kg）三、实验探究题（共24分）14．小强为“探究滑动摩擦力大小（f）与哪些因素有关”，将家里的可调速跑步机传送带调成水平，找来两个相同的长方体木块（每个重G，上表面ABCD面积为2S0，较光滑；下表面A′B′C′D′较粗糙；侧面CDD′C′面积为S0，和“下表面”一样粗糙）．用测力计拉着一个木块（其上可加放木块），维持木块在传送带上对地静止并读出拉力T．为确定f与压力F、接触面粗糙程度、相对运动速度、接触面积大小的关系，小强所做实验记录如表：步骤压力F 接触面及面积粗糙程度带速测力计T1 G A′B′C′D′2S0较粗糙V04N2 G A′B′C′D′2S0较粗糙2V04N3 G ABCD 2S0较光滑V02N4 G CDD′C′S0较粗糙V04N5 2G ABCD 2S0较光滑V04N（1）分析步骤可知，f与接触面积的大小．（2）分析步骤3、5可知，接触面粗糙程度一定时，滑动摩擦力大小与压力成．（3）小强“百度”后得知，f=kF（式中符号f、F与上述含义一致），结合以上实验你认为式中的“k”与（因素）有关．15．小明在学习“浮力”之后，想自己制作简易密度计（1）取一根粗细均匀的饮料吸管，从其下端塞入适量金属丝并用石蜡封口．塞入金属丝的目的是使吸管能径直漂浮在液体中．此时，吸管所受浮力重力（填“=”“＞”或“＜”）（2）将吸管放到水中的情景如图（a）所示，测得浸入的长度为H；放到另一液体中的情景如图（b）所示，浸入的长度为h．用ρ液、ρ水分别表示液体和水的密度，则ρ液ρ水（填“=”“＞”或“＜”），h与ρ水、ρ液，及H的关系式是h= ．（3）小明根据图（a）在吸管上标出1.0刻度线（单位g/cm3，下同），再利用上述关系式进行计算，标出了0.8、0.9、1.1、1.2的刻度线（图中未画出）．结果发现，1.1刻线是在1.0刻线的（上/下）方，相邻刻线的间距（均匀/不均匀）．（4）为检验刻度误差，小明取来食油，先用天平和量筒测量其密度，然后再用这个密度计测量．但操作时却出现子图（c）所示的情形，这让他很扫兴．难道实验就此终止了吗，根据经验或思考，在不更换食油的情况下，你认为可以进行怎样的尝试：．16．在“测量小灯泡的额定功率”实验中，已连接的部分电路如图a所示，图中电源电压恒定，小灯泡上只能看到“3.8V”字样（1）请你用笔画线代替导线，将图中的实物电路连接完整．（2）正确连接实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表有示数．其故障原因可能是：．（3）故障排除后开始实验，当变阻器滑片滑到图示位置时，电压表的示数为3.0V．接着应将滑片向滑动（填“左”或“右”），直至灯泡两端电压为额定电压，此时电流表的示数如图b所示．则灯泡的额定功率为 W．（4）实验时某小组学生发现电流表损坏，他们想设计一个不用电流表测定该小灯泡额定功率的实验．于是向老师要了一个阻值为R 0的定值电阻（阻值适当）和一个单刀双掷开关（符号为：），借助原有的实验器材，顺利完成了实验．假如由你来做该实验，要求电路只连接一次，请设计实验方案．①在虚线框图c内画出实验电路图．②简述实验步骤：（用相应的字母表示测出的物理量）．③写出灯泡额定功率的表达式P 额= （用已知量和测量量表示）．四、计算题17．如图是一个上肢力量健身器示意图．D是动滑轮；配重A受到的重力为130kg，体积为2×10﹣2m3，杠杆EH可绕O点在竖直平面内转动，OE：OH=1：2．假定运动员体重是600N，两只脚板与地面的接触面积共为4×10﹣2m2，（不计杠杆重、绳重及摩擦，g取10N/kg），问（1）配重A的密度是多大？（2）当人将配重A匀速提升0.2m时，人做功340J，动滑轮重为多少？（3）当配重A对地面的压强恰好为0时，人对地面的压强是多大？18．如图所示，电源的电压为12V，且保持不变，R0为“100Ω 0.5A”的滑动变阻器，R2=10Ω．cd 和ef为两对接线柱，另有一只定值电阻R1和一根导线接在两对接线柱上．（具体连接位置未知）求：（1）假设导线的位置在ef之间，定值电阻R1的位置在cd之间，当闭合S、S1．断开S2，滑动变阻器的滑片P置于最左端a时，滑动变阻器消耗的功率．（2）假设导线的位置在cd之间，定值电阻R1的位置在ef之间，当闭合S、S1．断开S2，滑动变阻器的滑片P置于最左端a时，滑动变阻器消耗的功率为1W，求出R1的阻值．（3）在第（2）种情况下，闭合S、S2，断开S1，使R2消耗的功率不小于0.9W且保持电路安全工作，求滑动变阻器接入电路的阻值范围．2015年河北省唐山市滦南县中考物理二模试卷参考答案与试题解析一、选择题1．关于物理学家及贡献．下列说法中正确的是（）A．第一位提出“物体运动不需要力来维持”的物理学家是牛顿B．第一位证明电流周围有磁场的科学家是法拉第C．物理学家奥斯物通过大量实验探究，揭示了磁场产生电流的条件和规律D．欧姆通过实验最先得到电流与电压、电阻的关系【考点】物理常识．【专题】应用题；定性思想；顺推法；其他综合题．【分析】根据对物理学家成就及物理规律发现过程的掌握作答．【解答】解：A、亚里士多德认为力是维持物体运动的原因；最早提出物体运动不需要力来维持的科学家是伽利略；牛顿在伽利略等科学家的基础上提出了牛顿第一定律．此选项错误；B、丹麦物理学家奥斯特最早发现了电流周围存在磁场．此选项错误；C、在奥斯特发现电流产生磁场的基础上，英国物理学家法拉第最早通过磁场得到了电流，也就是电磁感应现象．此选项错误；D、通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早的德国物理学家欧姆发现的，被后人命名为欧姆定律．此选项正确．故选D．【点评】本题考查了有关物理学史的知识，对于这部分知识注意是注意平时加强积累和记忆．2．关于声波和电磁波，下列说法正确的是（）A．利用声波和电磁波可以实验地球和月球间的通信B．手机、微波炉、电视遥控器、收音机等都是利用电磁波工作的C．声波可以传递信息和能量，电磁波只能传递能量D．声波遇到障碍物可以发生反射．而电磁波不会【考点】电磁波的传播；声与信息；声与能量．【专题】简答题；声现象；信息的传递．【分析】（1）电磁波的传播不需要介质，声波传播需要介质，真空不能传声；（2）声波与电磁波都可以传递信息和能量；（3）声波和电磁波都可以发生反射．【解答】解：A、声波的传播需要介质，一切固体、液体、气体都可以作为传声的介质，真空不能传声，而电磁波可以在介质中传播，也可以在真空中传播，故A错误；B、手机、微波炉、电视遥控器、收音机等都是利用电磁波工作的，故B正确；C、声波、电磁波都可以传递信息和能量，故C错误；D、声波遇到障碍物可以发生反射．而电磁波也会被反射，故D错误．故选：B．【点评】此题为一道基础题主要考查学生对于声波和电磁波的理解，属于识记内容．3．下列估测最接近实验的是（）A．初中生课桌的高度约为80cmB．十枚鸡蛋的质量约为1.5kgC．中学生跑1500m约用时90sD．人体感觉“舒适”的洗澡水温度约为70℃【考点】长度的估测；温度；质量的估测；时间的估测．【专题】应用题；参照思想；估算法；估算综合应用题．【分析】不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．【解答】解：A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右．故A符合实际；B、一个鸡蛋的质量在60g左右，十枚鸡蛋的质量在600g=0.6kg左右．故B不符合实际；C、中学生1500m跑的时间在4min=240s左右．故C不符合实际；D、人的体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右．故D不符合实际．故选A．【点评】本题考查学生对生活中常见物体的数据的了解情况，本题告诉我们一定要对实际生活中常见的物体做到熟知，以免闹了笑话自己还不知道．4．关于物态变化．下列说法正确的是（）A．水蒸汽烫伤往往比开水烫伤更严重，是因为水蒸汽液化时需要吸收大量的热B．霾和雾的形成都是凝固现象C．利用干冰（固态二氧化碳）升华吸热可以进行食品保鲜和人工降雨D．北方的冬天，为了很好地保存菜窖里的蔬菜，可以放几桶水，利用了水结冰时吸热【考点】液化及液化现象；凝固与凝固放热特点；生活中的升华现象．【专题】温度计、熔化和凝固；汽化和液化、升华和凝华．【分析】要解答本题需掌握：在六种物态变化中，熔化、汽化和升华过程吸热；液化、凝固和凝华过程放热．【解答】解：A、100℃的水蒸气液化时要放出热量，变成100℃的水，由于多了水蒸气液化放热这个过程，所以，100℃水蒸气烫伤比被100℃的开水烫伤更严重．故A错误；B、霾和雾是空气中的水蒸气遇到冷的空气直接液化成小水滴附在其它物体上或漂浮在空中形成的，是液化现象，故B错误；C、干冰就是固态的二氧化碳，升华为气态，升华要吸热，可以进行食品保鲜，与空气中的水蒸气发生热传递，水蒸气液化成小水滴，从而人工降雨，故C正确；D、冬天在菜窖中放几桶水，水受冷就会凝固，凝固要放出热量，使菜窖的温度不至于过低而将菜冻坏，是水凝固放热，故D说法错误．故选：C．【点评】本题主要考查学生对：物质的几种物态变化，以及吸热还是放热的了解和掌握，要会运用，对生活中的物态变化现象要理解．5．关于安全用电，以下说法正确的是（）A．家庭电路中都装有“保安器”，所以更换灯泡时不用断电B．发生电器失火时，应选用水将火熄灭，再切断电源C．使用试电笔时，手要接触金属笔杆D．为保障电路安全，大功率电器最好不要同时使用【考点】安全用电原则．【专题】应用题；比较思想；归纳法；电与热、生活用电．【分析】（1）在检修灯泡时，一定要先断开电源开关后检修；（2）生活用水属于导体；电器起火时，应先切断电源，再施救；（3）使用试电笔时，手要接触笔尾金属体，不能接触笔尖金属体．（4）家庭电路电路过大的原因：短路或用电器总管理过大．【解答】解：A、家庭电路中虽然都装有“保安器”，但更换灯泡时必须切断电源；故A错误；B、发生电器失火时，应先切断电源，再实施抢救；故B错误；C、使用试电笔时，手要接触笔尾金属体；故C错误；D、为保障电路安全，大功率电器最好不要同时使用，故D正确．【点评】本题来源于日常生活的常见现象和行为，在考查安全用电的原则中，实现安全用电知识的宣传和教育作用．6．某同学对凸透镜的光学特性进行研究，完成了下列实验：（1）将凸透镜正对着太阳光，在距透镜中心12cm处得到一个最小最亮的光斑．（2）他再将该凸透镜和点燃的蜡烛分别固定在光具座上，移动光屏后得到一个清晰的像，如图，对于上述实验，下列说法正确的是（）A．该凸透镜的焦距f为6cmB．实验（2）中，得到的像为倒立，放大的实像C．若将蜡烛和光屏的位置互换，光屏上仍可得到一个清晰的像D．若在蜡烛和透镜中间再放一个近视镜片，需将光屏适当远离透镜，才能再次得到清晰的烛焰的像【考点】凸透镜成像规律及其探究实验．【专题】定性思想；推理法；探究型实验综合题．【分析】（1）焦点指凸透镜能使平行于主光轴的光会聚的点，而焦距即为焦点到光心的距离．（2）2f＞u＞f，成倒立、放大的实像．（3）凸透镜的位置不动，对调光屏和蜡烛的位置，根据光路是可逆的，光屏上会得到倒立、缩小的实像．（4）近视眼镜是凹透镜，凹透镜对光线有发散作用，发散的作用是使原来的光路变宽，会聚的光线错后会聚，平行光线变得发散，发散的光线变得更散．使光线错后会聚，所以光屏要远离透镜．【解答】解：A、根据焦点和焦距的定义，当拿着凸透镜正对太阳光，在距透镜中心12cm处得到一个最小最亮的光斑，则该凸透镜的焦距为该点到透镜的距离，即焦距为12cm．故A错误；B、从图上看出，实验（2）中，物距u=50.0cm﹣30.0cm=20.0cm，2f＞u＞f，由凸透镜成像规律可知，成倒立、放大的实像，故B正确；C、根据光路可逆，对调光屏和蜡烛的位置，光屏上会得到倒立、缩小的实像，故C正确；D、近视眼镜是凹透镜，凹透镜对光线有发散作用，如果此时给透镜的左侧戴上近视眼镜，使原来会聚成像的光线推迟会聚，所以要想接到清晰的像，光屏要远离透镜，故D正确．故选BCD．【点评】此实验考查学生对于凸透镜成像实验的理解和掌握，熟记成像规律是解题关键．7．下列说法正确的是（）A．流线型小轿车在公路上高速行驶时，会感觉车有些“飘”，是因为汽车上方空气流速比汽车下方空气流速大，产生向下的压强差B．乘车时，必须系好安全带，是禁止因刹车时由于惯性给人造成伤害C．体育课上，实心球被抛出后，只有重力对实心球做功（忽略空气阻力）D．电梯加速上长城时，人所受重力和电梯对人的支持力是一对平衡力【考点】流体压强与流速的关系；惯性；平衡力的辨别；力是否做功的判断．【专题】定性思想；运动和力；气体的压强、流体压强与流速的关系；功、功率、机械效率．【分析】（1）根据流体压强与流速的关系，流速越快，压强越小的特点进行分析；（2）一切物体都具有惯性，汽车刹车时，如果没有安全带的保护，司机会因为自身惯性向前运动而发生事故；（3）物理学中的做功的两个必要条件：一是作用在物体上的力，二是物体在力的方向上移动一段距离，二者缺一不可．（4）判断平衡力要根据二力平衡的条件来分析，一对平衡力必须符合四个条件：大小相等、方向相反、作用在同一物体上、作用在同一直线上．【解答】解：A、流线型小轿车在公路上高速行驶时，会感觉车有些“飘”，是因为汽车上方空气流速比汽车下方空气流速大，产生向上的压强差，故A错误；B、司机和车一起向前运动，紧急刹车时，车由运动突然变成静止，而司机由于具有惯性，会向前倾倒造成人身伤害，所以驾车时必须系好安全带，是为了防止因刹车时由于惯性给人造成伤害，而不能禁止．故B错误；C、体育课上，实心球被抛出后，若忽略空气阻力，此时，实心球只受到重力的作用，并且实心球在重力的方向上移动了距离，因此，只有重力对实心球做功．故C正确；D、电梯加速上长城时，人所受重力和电梯对人的支持力大小不等，不是一对平衡力，故D错误．故选C．【点评】此题考查了惯性的知识、流体压强和流速的关系、平衡力的辨别和力是否做功的判断，是一道综合性很强的题目，但总体难度不大，掌握基础知识即可正确解题．8．如图甲所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P从一端向另一端滑动过程中，电压表V2电流表A示数变化情况如图乙所示，以下说法正确的是（）A．R1电阻为5ΩB．若滑动变阻器滑片P自b向a移动，电流表A的示数变大，电压表V2的示数与电流表A的示数之比变小C．若滑动变阻器滑片P自b向a移动，电压表的V1示数不变，电路消耗的总功率变大D．不管滑片P怎么移动，电压V2的示数变化量△U2与电流表A的示数变化量△I的比值不变【考点】电路的动态分析；欧姆定律的应用．【专题】应用题；动态预测题；电路和欧姆定律；电路变化分析综合题．【分析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流．（1）当滑片位于a端时，滑动变阻器接入电路中的电阻为0时，电路为R1的简单电路，电路中的电流最大，根据欧姆定律表示出电源的电压；当滑片位于b端时，变阻器接入电路中的电阻最大时，电路中的电流最小，根据图象读出电路中的最小电流和电压表V2的示数，根据串联电路的特点和欧姆定律表示出电源的电压，利用电源的电压不变求出R1的阻值；（2）若滑动变阻器滑片P自b向a移动，接入电路中的电阻变小，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据欧姆定律结合R2接入电路的电阻判断电压表V2的示数与电流表A的示数之比变化；（3）设出滑片移动前后电路中电流，根据欧姆定律和串联电路中的电压特点表示出电压表V2示数变化量，然后判断电压表V2示数变化量与电流表A示数变化量的比值变化．【解答】解：由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流．（1）当滑片位于a端时，变阻器接入电路中的电阻为0，电路为R1的简单电路，电路中的电流最大，由图象可知，电路中的最大电流I a=1.6A，由I=可得，电源的电压：U=I a R1=1.6A×R1，当滑片位于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图象可知，电路中的电流I b=0.2A，电压表V2的示数U2=7V，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=I b R1+U2=0.2A×R1+7V，因电源的电压不变，所以，1.6A×R1=0.2A×R1+7V，解得：R1=5Ω，故A正确；（2）若滑动变阻器滑片P自b向a移动，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，由U=IR可知，R1两端的电压变大，电压表的V1示数变大，故C错误；由R=可知，电压表V2的示数与电流表A的示数之比等于R2接入电路中电阻的阻值，所以，电压表V2的示数与电流表A的示数之比变小，故B正确；（3）设滑片移动前后电路中的电流为I1、I2，则电压表V2示数的变化量：△U2=U2﹣U2′=（U﹣I1R1）﹣（U﹣I2R1）=（I2﹣I1）R1=﹣△IR1，即=﹣R1，所以，不管滑片P怎么移动，电压V2的示数变化量△U2与电流表A的示数变化量△I的比值不变，故D正确．故选ABD．【点评】本题考查了串联电路的特点和欧姆定律的应用以及电路的动态分析，关键是电路连接方式的判断和电表所测电路元件的判断以及从图象中获取有用的信息，难点是会表示出电压表V2示数变化量与电流表A示数变化量的比值．二、填空及简答题9．如图所示，某中学春季田径运动会上百米赛跑过程中，几位同学奋力拼搏，请回答下列问题：（1）问题：到达终点时，运动员为什么不能立即停下来？回答：运动员到达终点时由于惯性，仍要保持原来的运动状态，因此不能马上停下来．（2）针对图片，请从运动学角度提出一个问题并回答问题：运动员相对于谁是运动的．回答：以地面为参照物是运动的．【考点】惯性；运动快慢的比较．【专题】应用题；比较思想；归纳法；长度、时间、速度；运动和力．【分析】（1）惯性是一切物体保持原来运动状态不变的性质，惯性的大小只与质量有关，与运动状态无关．（2）根据运动和静止的相对性提出问题，并进行回答．【解答】解：（1）百米赛跑中，运动员到达终点时由于惯性，仍要保持原来的运动状态，因此不能马上停下来；（2）从运动和静止的相对性角度提出一个问题为：运动员相对于谁是运动的？以地面为参照物是运动的．故答案为：（1）运动员到达终点时由于惯性，仍要保持原来的运动状态，因此不能马上停下来；。
