全国BIM技能等级考试
“全国BIM技能等级考试”是由中国图学学会发起，联合国家人力资源和社会保障部教育培训中心共同开展的考评工作，该考评工作从2012年开始，至今已成功举办十五期考试，参加考试人数达到15万人次。
为了对该技能培训提供科学、规范的依据，中国图学学会组织了国内有关专家，制定了《BIM技能等级考评大纲》（以下简称《大纲》）。
《大纲》将BIM技能分为三级，一级为BIM建模师；二级为BIM高级建模师；三级为BIM应用设计师。
三级开设三个专业：建筑设计专业、建筑设备设计专业、建筑施工设计专业。
目前，由人社部颁发《培训证书》和图学会颁发《全国bim技能等级考试证书》是国内现行最权威，认可度最高的bim等级证书。
百度网盘搜云知雾语加好友，10元以内获取全套课程资料。
第
页
2
第
页3
第页5

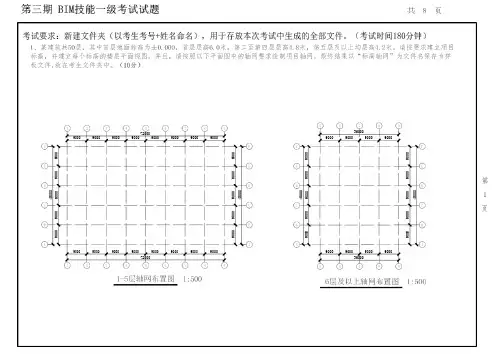

第三期 BIM技能一级考试试题
共 8 页。

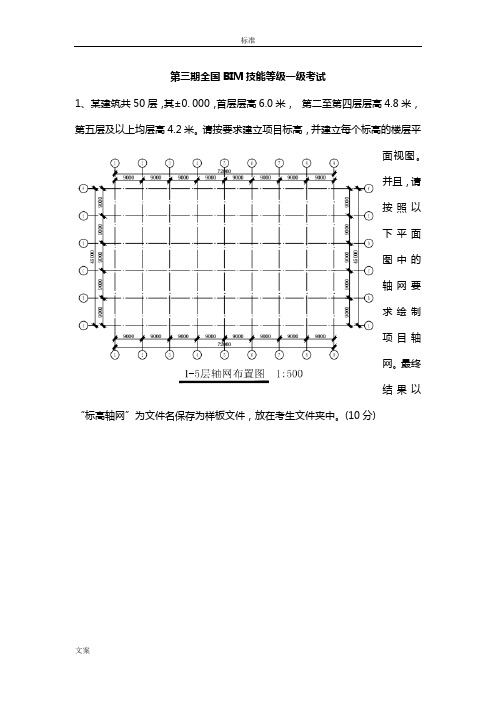

第三期全国BIM技能等级一级考试1、某建筑共50层，其±0. 000，首层层高6.0米，第二至第四层层高4.8米，第五层及以上均层高4.2米。
请按要求建立项目标高，并建立每个标高的楼层平面视图。
并且，请按照以下平面图中的轴网要求绘制项目轴网。
最终结果以“标高轴网”为文件名保存为样板文件，放在考生文件夹中。
(10分)真题解析：本道题目主要考察轴网的2D、3D显示和影响围的使用，难度中等。
通过观察我们可以发现6层及以上1到4号轴网不显示，同时6层及以上A~F轴也比1到5层A~F轴要短。
所以这里就要熟练运用轴网的2D、3D显示和影响围。
步骤：1.新建项目文件创建图示标高轴网并建立各楼层的平面视图；2.打开南立面，将1号轴取消锁定并将轴头拉到5层到6层之间，2、3、4号轴同理；3.打开标高6，将A轴切换成2D模式，将A轴左侧轴头拉到合适的位置，将标高6中B、C、D、E、F轴用同样的方法处理；4.框选标高6所有轴网，单击右上角“影响围”，选择标高7及以上所有标高，单击确定；5.保存文件2、按照下图所示，新建项目文件，创建如下墙类型，并将其命名为“等级考试—外墙”。
之后，以标高1到标高2为墙高，创建半径为5000mm（以墙核心层侧为基准）的圆形墙体。
最终结果以“墙体”为文件名保存在考生文件夹中。
(20分)真题解析：本道题目难度中等，只要熟练掌握了墙体插入层和编辑材质就不难。
步骤：1.新建项目文件，创建建筑墙；2.按题目要求新建墙体结构层，拆分区域，并对其赋予材质；3.按题示要求创建圆形墙体，注意墙体方向是否正确，如方向反了按空格键翻转，拖动蓝色控制点到核心层侧，修改圆形墙体半径为5000；4.保存文件3、根据下图中给定的投影尺寸，创建形体体量模型，基础底标高为-2.1米，设置该模型材质为混凝土。
请将模型体积用“模型体积”为文件以文本格式保存在考生文件夹中，模型文件以“杯形基础”为文件名保存到考生文件夹中。

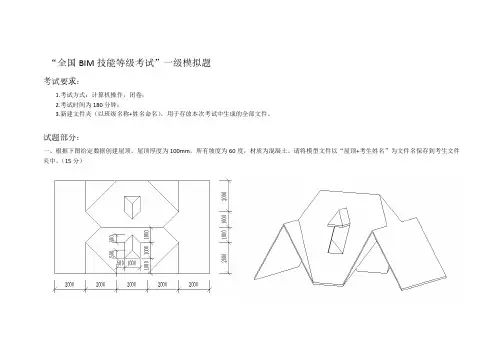

“全国BIM技能等级考试”一级模拟题考试要求：1.考试方式：计算机操作，闭卷；2.考试时间为180分钟；3.新建文件夹（以班级名称+姓名命名），用于存放本次考试中生成的全部文件。
试题部分：一、根据下图给定数据创建屋顶，屋顶厚度为100mm，所有坡度为60度，材质为混凝土。
请将模型文件以“屋顶+考生姓名”为文件名保存到考生文件夹中。
（15分）二、根据给定尺寸，用构建集方式创建模型，整体材质为钢，请将模型以“花架+考生姓名”为文件名保存到考生文件夹中。
（20分）前立面右立面三维模型俯视图单独圆形花架平面图单独圆形花架立面图三、根据给定尺寸，用体量方式创建模型，请将模型以“上海金融中心+考生姓名”为文件名保存到考生文件夹。
（15分）平面图前立面右立面三维模型四、根据以下要求和给出的图纸，创建模型并将结果输出。
在考生文件夹下新建名为“第四题输出结果”的文件夹，将结果文件保存在该文件夹。
（50分）（1）BIM建模环境设置（3分）设置项目信息：1）项目发布日期：2018年8月8日；2）项目编号：2018008-8；3）客户姓名：考生姓名（2）BIM参数化建模（35分）1）根据给出的图纸创建标高、轴网、建筑形体，包括：墙、幕墙、门窗、柱、屋顶、楼板、楼梯、坡道。
2）主要建筑构件参数要求见表1、表2，幕墙高度5600mm，屋顶坡度均为22度。
未标明尺寸与样式不做要求。
（3）创建图纸（10分）1）创建门窗表，要求包含设计编号、宽度、高度、底高度、合计。
（4分）2）创建“1-1剖面图”，要求剖到室内楼梯，样式要求（尺寸标注；视图比例1:100；图纸命名：1-1剖面图；轴头样式：在底部显示）。
（6分）（4）模型文件管理。
（2分）1）用“小别墅+考生姓名”为项目文件命名并保存项目。
（1分）2）将创建的“1-1剖面图”图纸导出为AutoCAD DWG文件，命名为“1-1剖面图”。
（1分）表1 门明细表表2 窗明细表地下一层平面图一层平面图二层平面图屋顶平面图南立面北立面东立面西立面。
全国BIM应用技能等级一级考试试题一、单选题1、以下哪项是 BIM 的全称的正确描述？（）A.Building Information ModelB.Building Information ModelingC.Building Information ManagementD.Building Information Manager2、当前在 BIM 工具软件之间进行 BIM 数据交换可使用的标准数据格式是？（）A.GDLB.IFCC.DXFD.RFA3、住建部颁发的《建筑工程设计信息模型交付标准》中规定，模型精度不低于（）时，项目应该进行碰撞检测。
A LOD100B LOD200C LOD300D LOD4004、BIM方案设计所用到的工具软件有（）A Ounma Planning SystemB 美图秀秀C Form ZD Photoshop5、下列哪些信息无需添加到BIM数据模型之中：（）A 墙体长宽高B 门窗材质C 施工时间D 招投标信息6、下列不属于BIM施工阶段应用的是（）A 施工现场搭建B 施工图设计C 施工进度模拟7、在建筑工程的施工图设计阶段模型LOD要求的最低值为（）A.LOD - 200B.LOD - 300C.LOD - 400D.LOD - 5008、国际上，通常将 BIM 模型的深度分为几级？（）A 3B 4C 5D 69、下列不属于项目中运用BIM技术的价值的是（）A 精确计划，减少浪费B 虚拟施工，有效协同C 碰撞检测，减少返工D 几何信息添加，信息集成10、下列哪个是BIM接口的集合造型软件（）A Form ZB QQC wordD Aftereffects11、下列关于CIS/2标准描述正确的是：（）A 是一个钢结构项目信息的产品模型和电子数据交换文件格式。
B 是一个软件包C 是一种设备模型的一种文件D 是钢结构加工的构件格式D Revit12、以下不属于BIM特征的是（）A 可视化B 可出图性C 可出造价清单D 可协调性13、我国工程建筑行业哪年引入的BIM技术（）A 1980B 2003C 2009D 201614、下列说法错误的是（）A BIM的理论基础主要起源于建筑行业B BIM是对工程项目设施实体与功能特性的数字化表达C BIM具有模型的完备性D BIM具有模型信息的一致性15、建筑信息模型是由谁20世纪70年代提出的（）A.高迪B.顾拜旦C.查克·伊斯曼D.Jerry Laiserin16、BIM是从哪个国家发起的（）A 美国B 中国C 日本D 英国17、BIM 构件资源库中，下列不属于应对构件进行管理的信息。
全国BIM技能等级考试试题
一、选择题
BIM技术应用于建筑行业，以下哪项不是其主要优势？（）
A. 提高建筑设计效率
B. 降低建筑成本
C. 增加施工难度
D. 增强建筑质量
在BIM模型中，信息的表现形式主要是（）。
A. 2D图形
B. 3D模型
C. 文本描述
D. 以上都是
在BIM软件中，用于建筑结构分析的软件是（）。
A. AutoCAD
B. Revit
C. Navisworks
D. Ecotect
二、填空题
1.BIM的全称是____，它代表____、和。
2.在BIM模型中，构件的信息可以包括____、____、____和____等。
3.BIM技术在____阶段的应用最为广泛，其主要目的是为了____和____。
三、简答题
1.简述BIM技术在建筑设计阶段的主要应用。
2.说明BIM模型的信息交换方式及其优点。
3.分析BIM技术在施工管理中的重要作用。
四、论述题
论述BIM技术在提高建筑项目各方协调中的作用。
9000900090009000 72000 900090009000900036000900090009000900090009000900090007200090009000900090009000900090009000360004500090009000900090009000900090009000450009000900045000900090009000900090009000 9000 900045000900090002、按照下图所示，新建项目文件，创建如下墙类型，并将其命名为“等级考试-外墙”。
之后，以标高1到标高2为墙高，创建半径为 5000mm （以墙核心层内侧为基准）的圆形墙体。
最终结果以“墙体”为文件名保存在考生文件夹中 。
（20分）第2页800300200303、根据下图中给定的投影尺寸，创建形体体量模型，基础底标高为-2.1米，设置该模型材质为混凝土 。
请将模型体积用“模型体积”为文件名以文本格式保存在考生文件夹中，模型文件以“杯形基础”为文件名保存到考生文件夹中。
（20分）106021400 1 1400 10004600400 1400第1-1剖面图 1:1503页66023030俯视图 1:1502-2剖面图 1:15014001800 1400100303034001000140030 370 600 100030 37010001000301600400 200 400 6001600400200 400 600 1400 3701000 3701400 14001800140046001000 400 600 400 1000 1000140010003400第三期 BIM技能一级考试试题共8 页5、参照下面给出的平面图、立面图，在考生文件夹中给出的“三层建筑模板”文件的基础上，创建三层建筑模型，具体要求如下：（40分）（1）基本建模（10分） 1）创建墙体模型，其中内墙厚度均为100mm，外墙厚度均为 240mm 。
BIM（建筑信息模型）应用技能一级理论知识考试试题范例(一)一、单项选择题（第1～60题，选择一个正确的答案，将相应的字母填入相应位置的括号中，每题1分，共60分）1.国际上，通常将BIM的模型深度称之为以下哪个选项？（A ）A. LODB. LCDC. LDDD. LED。
2．2015年6月16日，住建部颁发的《关于推进建筑信息模型应用的指导意见》中提到：到2020年末，建筑行业甲级勘察、设计单位以及特级、一级房屋建筑工程施工企业应掌握并实现BIM与（ A ）的一体化集成应用。
A．企业管理系统和其他信息技术 B .施工管理系统与安全管理系统C． BIM管理系统与可视化系统 D .虚拟仿真系统与交付系统3.用以确定新建房屋每一层的墙体位置的图纸是（A ）。
A.建筑平面图B.建筑立面图C.总平面图D.功能分区图4. 关于BIM的描述下列正确的是（C）A. 建筑信息模型B. 建筑数据模型C. 建筑信息模型化D. 建筑参数模型5.在项目中，以下不属于模型图元的是？（ D ）A. 楼板B. 楼梯C. 幕墙D. 轴网6.目前国际通用的BIM数据标准为（B）A. RVTB. IFCC. STLD. NWC7．下列那个软件无法完成建模工作？（ C ）A. TeklaB. MagiCADC. ProjectWiseD. Revit8.在项目中，尺寸标标注属于哪种类别的图元？（A ）A. 注释图元B. 模型图元C. 参数图元D. 视图图元9. 下列不属于BIM的特点的是？（ C ）A .可视化B .优化性C .可塑性 D. 可分析性10. 在项目的视图显示中，以下哪种显示样式显示效果更为真实？（ D）A. 线框B. 着色C. 一致的颜色D. 真实11.应用BIM技术支持和完成工程项目全生命周期过程中各种专业任务的专业人员指的是（ C ）。
A.BIM标准研究类人员B.BIM工具开发类人员C.BIM工程应用类人员D.BIM教育类人员12. 下列选项中主要负责根据BIM模型完成各阶段的信息管理及应用工作的是（ C ）。
bim一级考试题库及答案文件一、单项选择题（每题2分，共20分）1. BIM技术的核心是什么？A. 3D建模B. 信息管理C. 协同工作D. 可视化展示答案：B2. 在BIM中，IFC标准主要用于什么？A. 模型存储B. 数据交换C. 项目管理D. 施工模拟答案：B3. 以下哪个软件不是BIM软件？A. RevitB. SketchUpC. NavisworksD. AutoCAD答案：B4. BIM技术在建筑项目中的主要应用阶段不包括以下哪一项？A. 设计阶段B. 施工阶段C. 运营维护阶段D. 项目策划阶段答案：D5. 在BIM中，LOD（Level of Development）指的是什么？A. 模型的复杂程度B. 模型的详细程度C. 模型的精度D. 模型的成熟度答案：B6. 以下哪个不是BIM技术的优势？A. 提高设计效率B. 减少施工错误C. 提高能源效率D. 增加项目成本答案：D7. BIM技术在施工阶段的主要应用不包括以下哪一项？A. 施工模拟B. 施工进度管理C. 成本控制D. 材料采购答案：D8. 在BIM中，4D BIM指的是什么？A. 3D模型加上时间信息B. 3D模型加上成本信息C. 3D模型加上环境信息D. 3D模型加上人员信息答案：A9. 以下哪个不是BIM软件的常见功能？A. 碰撞检测B. 能耗分析C. 虚拟现实D. 手工绘图答案：D10. BIM技术在运营维护阶段的主要应用不包括以下哪一项？A. 资产管理B. 能源管理C. 空间管理D. 设计概念答案：D二、多项选择题（每题3分，共15分）11. BIM技术可以应用于以下哪些领域？A. 建筑设计B. 结构设计C. 机电设计D. 项目管理答案：ABCD12. 在BIM中，以下哪些是常见的数据交换格式？A. DWGB. IFCC. FBXD. STEP答案：BCD13. BIM技术在设计阶段的主要应用包括以下哪些？A. 设计优化B. 性能分析C. 施工图纸生成D. 施工模拟答案：ABC14. 以下哪些是BIM技术在施工阶段的优势？A. 提高施工效率B. 减少施工错误C. 提高施工安全D. 增加施工成本答案：ABC15. BIM技术在运营维护阶段的主要应用包括以下哪些？A. 资产管理B. 能源管理C. 空间管理D. 施工进度管理答案：ABC三、判断题（每题2分，共20分）16. BIM技术只能应用于建筑行业。
