地下管线探测仪操作手册说明书作用及介绍地下管线探测仪是用于各种复杂的地下管线探测、定位及故障查找，采用电磁感应技术，配合波峰法、波谷法、跨步电压法帮助我们更好的分析管线的路由，全中文图形显示，全数字控制，操作简单，性能优越，测量准确，适用于野外作业。
性能特征地下管线探测仪采用了独特的双水平天线和垂直天线的电磁技术，同时具有测量目标地下管线的电流、深度功能，可用于地下管线密集的区域对目标地下管线进行追踪和定位，是市政、电力、电信、自来水、煤气、石化、铁路等行业施工、验收、地面普查的必备工具。
主要功能大屏幕液晶中文图形显示直埋电缆故障的精确定位自带充电电池，不需市电，便于野外操作多种探测模式，适合各种复杂管线的探测连续自动阻抗匹配，不需人工干预多天线、多通道，直接显示电缆埋深寻测50Hz运行电缆路径具有背光功能适合夜间使用电流测量用于平行管线内置欧姆表可测环路电阻地下未知管线的普查带电电缆的路径查找第四章：技术指标地下管线定位仪发射机技术指标：工作频率：音频、射频、组合频率匹配负载：5欧姆-3000欧姆功率输出：低挡（1W）、高挡（3W）工作模式：直连法、感应法、耦合法电池类型：8节一号电池连续工作时间：大于8小时阻抗显示：四位数字过热过流：自动保护工作温度：-10°C - 50°C尺寸大小：16cm×16cm×39 cm3重量：4公斤地下管线寻测仪接收机技术指标：工作频率：音频、射频、50无源交流频率天线模式：波谷法、波峰法信号强度表示：条形图、数字量程0--999声音指示：随信号强度变化的音调增益控制：按键式数字显示动态范围：105db电流指示：显示被测电缆的有效电流值最大探深：不小于5米直读深度测量：三位数字显示，最大直读深度2.5米精度*：音频：±（1-5）% 射频：±（5-12）%*与现场环境、非同心线的形状、邻近管线的分布等情况有关工作温度：-10°C - 50°C电池型号：6节二号电池连续工作时间：大于20小时。
地线管线探测仪使用说明书河南汇龙合金材料有限公司基本功能n 能快速有效地确定地下的光缆、电缆及金属管线的走向和深度，及确定外皮故障。
n 确定电缆（管道）的走向，具有信号强度指示、左右箭头指示、罗盘方向指示。
n 具有电流方向指示，防止串线干扰。
n 数字直读显示电缆（光缆）的深度：0-25米，3米内精度5%，8米内精度10%n 具有故障检测专用模式，可用于探测外皮故障及电缆的破坏处n 发射机功率达到20W,埋深可达到地下25米,n 高清液晶彩屏显示n 相位功能解决串信号问题,n 罗盘指示,可一眼找出路径及位置n 实时自动显示深度,机器自动提示方位n 信号识别：从信号幅度、信号方向、信号相位三个维度进行光缆、电缆的准确识别。
电流方向指示：具有独特技术，可显示跟踪信号的电流方向、相位，有效提高查找路技术指标发射机技术参数本机为多频大功率发射机，以恒功率输出、自动匹配外部负载，保证本机工作在最佳状态。
具有欧姆表功能，能探测外部电压及测试持续的环路电阻，可协助判断故障性质。
1) 可供选择频率：输出31种频率的正弦交流信号，分别是98Hz、128Hz、256Hz、480Hz、491Hz、512Hz、577Hz、640 Hz、815Hz、982Hz、1.02kHz、1.17KHz、1.45KHz、1.52KHz、4.1KHz、8.01KHz、8KHz、8.44KHz、9.5KHz、9.82 KHz、29.4KHz、33 KHz、38 KHz、65.5 KHz、78.1KHz、80.43 KHz、82.3KHz、83.1KHz、89KHz、133KHz、200KHz，故障检测及管线识别信号FFLOW、FFHIGH，电流方向信号SS Low、SS High。
2) 具有FF故障检测频率，可同时发出路由跟踪信号和故障定位信号3) 欧姆表功能，可检测外部电阻、外部危险电压提示4) 三种信号发射方式（直连法耦合法感应法）5) 自动负载调整6) 输出功率可调，低档、中档、高档、满档四种档位。
地下管线探测仪使用说明操作作业指导书一、前言地下管线探测仪是一种用于检测地下管线的工具，广泛应用于城市建设、道路施工、电力维护等领域。
本指导书将详细介绍地下管线探测仪的使用方法及操作注意事项，帮助用户正确使用和操作该设备。
二、设备介绍1. 外观特征：地下管线探测仪外观小巧便携，手持式设计，方便携带和操作。
设备主体采用工程塑料材质，具有防护性能和耐用性。
2. 功能特点：地下管线探测仪可通过地下电磁辐射信号检测地下金属管线的位置和深度，并通过声音或指示灯的形式进行提示。
该设备具有定位准确、操作简单、性能稳定的特点。
三、使用方法1. 准备工作a. 根据需要选择合适的检测模式：水平扫描、垂直扫描或斜向扫描。
b. 将电池或充电电源正确安装至设备，并确保电量充足。
c. 检查设备各部件的连接是否牢固，是否有损坏。
2. 探测操作a. 打开地下管线探测仪的电源，确认设备启动正常。
b. 将设备置于地面，并按压探测按钮开始进行探测。
c. 设备探测到地下金属管线时，会通过声音或指示灯的形式进行提示，用户应及时停止探测，并记录当前位置和深度。
3. 实时定位a. 在探测过程中，可通过实时定位功能调整探测的位置和深度。
b. 通过控制仪器的旋钮，可以实时改变探测范围。
c. 根据实时定位结果，可确定金属管线的准确位置。
4. 安全注意事项a. 严禁在未经探测的情况下进行地面工作，以免损坏地下管线。
b. 在使用设备时，应注意周围环境的安全，并避免碰撞、摔落等意外情况。
c. 不要将设备暴露在高温、潮湿或腐蚀性环境中，以免损坏设备的功能和性能。
四、维护保养1. 设备保养a. 定期清洁设备外壳，确保没有灰尘、泥沙等杂物进入设备内部。
b. 不可随意拆卸设备，以免影响设备的正常工作。
2. 电池维护a. 如使用电池作为电源，请及时更换电池，避免电量不足导致设备不能正常工作。
b. 不要将电池暴露在高温或火源附近，以免发生火灾或爆炸。
3. 设备存放a. 长期不用时，应将设备存放在干燥、通风的地方，避免受潮和损坏。
地下管线探测仪使用说明操作作业指导书SENNR系列地下管线探测仪发射机的信号施加方法共有3种工作方式：直连法，耦合法，感应法。
SENNR型管线探测仪接收机也有3种工作模式：波峰法、波谷法、A字架。
下面所述接收机均在波峰模式下进行。
我下面做一下简单的介绍。
1 直连法：直连法是直接将发射机发出的信号施加到被测管线上。
在使用这种方法查找目标管线时，可以运用发射机上的2种频率：音频和射频。
它们的区别是音频信号的频率低，衰减慢，传输距离远，它的辐射能力小，穿透能力弱，从而不容易串线；而射频信号频率高，穿透能力强、辐射能力好，但是含有高频成分较多，衰减较快，传输距离较近。
在查找时，就要灵活应用这两种频率的特点。
在使用过程中，如果远端接地，回路电阻小，就用音频来查找目标管线；回路电阻较大时，想办法改善接地状况来减小回路电阻；如管线探测仪果远端受某种原因的限制不能接地，或者接地经处理后回路电阻仍然较大，还有就是管线中有接头、绝缘物等等时，那就需要用射频信号来查找。
(发射机上有回路电阻显示大于2000了就说明回路电阻有些大)2 耦合法：有的时候受环境或情况限制，（如电缆带电运行等）不能直接将信号施加到目标管线上时，我们就要用这种方法。
这种方法就是发射机通过偶合夹钳将信号施加到被测管线上。
在使用这种方法时使用者一定要注意，钳口要完全闭和，使用音频频率。
由于是这种频率，它的穿透能力弱一些，所以要求回路电阻要低，这样就要使目标管线两端接地。
使用者在查找之前，先要弄明白目标管线是否两端都接地，或者是中间有无接头、绝缘物等等。
注意在选择夹钳放置点的时候，切勿将夹钳放置在管线端头处，尽量离管线端头远些。
3 感应法：这种方法只能用射频信号，因为它的辐射广，穿透能力强。
使用时，先要调整好发射机和接收机之间的距离，因为在这种方法中，发射机发射的是一个面状的射频信号，这样空气中也会有发射机发出的信号，为了避免接收机直接接收到空气中的射频信号，所以就要先调整好两者之间的距离。

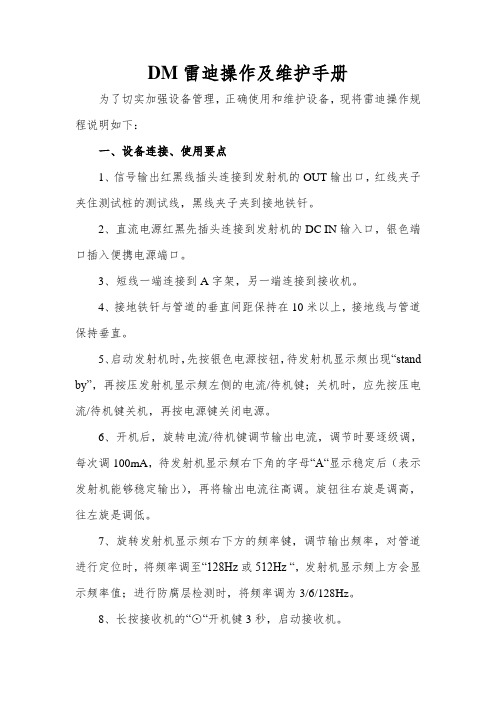

DM雷迪操作及维护手册为了切实加强设备管理，正确使用和维护设备，现将雷迪操作规程说明如下：一、设备连接、使用要点1、信号输出红黑线插头连接到发射机的OUT输出口，红线夹子夹住测试桩的测试线，黑线夹子夹到接地铁钎。
2、直流电源红黑先插头连接到发射机的DC IN输入口，银色端口插入便携电源端口。
3、短线一端连接到A字架，另一端连接到接收机。
4、接地铁钎与管道的垂直间距保持在10米以上，接地线与管道保持垂直。
5、启动发射机时，先按银色电源按钮，待发射机显示频出现“stand by”，再按压发射机显示频左侧的电流/待机键；关机时，应先按压电流/待机键关机，再按电源键关闭电源。
6、开机后，旋转电流/待机键调节输出电流，调节时要逐级调，每次调100mA，待发射机显示频右下角的字母“A“显示稳定后（表示发射机能够稳定输出），再将输出电流往高调。
旋钮往右旋是调高，往左旋是调低。
7、旋转发射机显示频右下方的频率键，调节输出频率，对管道进行定位时，将频率调至“128Hz或512Hz “，发射机显示频上方会显示频率值；进行防腐层检测时，将频率调为3/6/128Hz。
8、长按接收机的“⊙“开机键3秒，启动接收机。
9、按频率键f,将接收机的频率调节至与发射机相对应的输出频率。
10、发射机上”+“和“—“分别表示定位信号的增减，调节接收机的分贝。
11、对管道进行定位测量时，让接收机在同一水平面上进行左右移动，使得接收机显示频中信号增益值出现最大值，此点即为管道中心位置。
二、注意事项1、雷迪设备原则上不允许队与队之间调配。
2、连接设备时，发射机不能处于开机状态，应是关闭状态。
3、对设备连接线拆除时，必须将接线端子旋钮往左旋旋至顶端，方能将接线端子拔出，否则容易将接线端子损坏。
4、直流电源输出线连接至恒电位仪阴极和阳极时，必须将恒电位仪关闭，以防损伤设备。
5、接地点尽可能远离管道，与管道保持垂直，连接线长度不足时，可采用普通线进行续接。
管线探测仪的使用流程一．检测前的准备工作：暗管探测仪的工作原理如下图1所示，天线向下发射电磁波，当电磁波在土壤介质中传播遇到暗管时就会产生反射，反射波被接收天线接收到，随着水平距离的变化，在采集的图像中就会产生双曲线的典型数据。
通过其工作原理可以解读出以下信息，这也是暗管探测仪在检测前所要准备的工作：1． 暗管探测仪的天线必须横切暗管，才能够采集到有效数据。
所以在检测前首先推断暗管的走向并制定测线的位置，一般要求测线应在2条以上，这样不但可以确定暗管的走向，又可以排除干扰目标的影响。
必要时应布置网格测线。
2． 影响暗管探测仪的探测深度的最主要因素就是土壤的衰减量，电磁波在潮湿的土壤和粘土中急剧衰减，所以在一些较潮湿的环境下如潮湿的草地，我们建议在冬天进行检测。
因为冬天土壤较干燥并且冻土的衰减小，在这种环境下进行检测会取得较好的探测效果。
3． 暗管探测仪的天线为地面耦合天线，天线只有在紧贴地面的情况下才能够得到较好的检测效果，所以在检测前应平整被检测场地，其平整程度应能够使仪器平稳通过。
二．检测过程：LTD-2202暗管探测仪使用方便，简单易用，其检测步骤如下：1. 按照使用说明书，将暗管探测仪组装起来，开启主机的电源键，当采集界面打开后推动推车就可以进行检测。
2. 观察采集到的数据，当出现如图1所示的双曲线反应时即是管线，这时回退推车，当光标在双曲线顶点时，天线的中心位置就是管线的位置。
可以通过深度标尺确定暗管埋设深度。
针对贵单位现场环境特殊情况列出以下解决方案：1.在不平整草地作业可将仪器小车拆除改为手拉方式进行检测。
2.在较为特殊的地形下可搭接木板等非金属材料的平面物体，保证检测仪器顺利通过。
3.根据具体的场地环境制定特定的检测方案。
图1 暗管目标的雷达回波图象 Tx--发射天线 Rx —接收天线 天线运动距离 回波时间 目标深度 层状介质界面 暗管 偏平目标。
DM_REDBOX简明操作程序1. 启动PDA首先将GETAC底部软盖内的On/Off开关机开关转换到On位置开机。
然后按显示屏下方的电源键启动GETAC运行。
2. 启动DM分析软件点击WINDOWS开始图标，在下拉菜单内点击“DM防腐层检测评价软件”，启动DM,分析软件。
3. 检测参数设置初始启动界面有四个图标：（1）“新建数据”：用于在检测开始前设置检测参数（2）“打开旧数据”：用于查看存储数据。
（3）“关于雷迪”：用于查看雷迪公司联系信息。
（4）“退出系统”：用于退出程序。
点击“新建数据”，出现频率选择界面：一般地，默认的“频率数”是双频，“频率1”一般选定为DM超低频频率，“频率2”一般根据发射机实际输出频率选定为所用的管线定位频率。
点击“确定”，进入管道参数界面：其中管道外径是必选项目，其他参数宜尽量填写。
管道参数设置完成后点击“确定”，屏幕上出现一个空白的坐标轴，进入数据采集界面。
4. 数据采集界面在数据采集界面，曲线下方的工具栏内有6个功能图标，从左到右依次为：4.1 图形种类选择图标用于选择在屏幕上显示的图形种类（可选测量电流曲线、对数电流曲线、绝缘电阻分级图）和图例显示。
对号表示显示曲线4.1 图形参数设置图标用于设置图形显示的各项参数，包括：a. 界面颜色：可任意设置图面背景色、框线色、文字色，点击颜色图标即可设置；b. 电流曲线图颜色：可任意设定三个频率的电流曲线的颜色，点击颜色图标即可设置；c. 绝缘电阻分级图颜色：可任意设定五个级别绝缘电阻的颜色，点击颜色图标即可设置；d. 颜色方案：可选两种默认的电流曲线图颜色和界面颜色，方案1的界面背景颜色为黑色，方案2的界面背景颜色为浅蓝色；e. GPS通讯设置：非常关键的参数！用于设置GPS通讯所用的COM端口和波特率。
此处的GPS端口必须与PDA的GPS端口设置（“开始→设置→系统→GPS→GPS 程序端口）相一致。
波特率一般选择4800。
雷迪管线探测仪安全操作及保养规程雷迪管线探测仪是一种常用的非破坏性检测工具，该工具能够有效地检测地下管线及其它隐蔽设施，但是如果使用不当或者保养不当，就会对人身和设备造成安全隐患，因此，使用雷迪管线探测仪的操作人员，应该严格遵守相应的安全操作及保养规程。
第一部分：雷迪管线探测仪的安全操作规程1、操作前准备使用雷迪管线探测仪前，应先对设备进行全面的检查，确保各部件都处于正常工作状态，包括以下几个方面：•检查设备的电源插头和电池，确保电池充足，并确保插头与插座连接稳固；•检查探测仪的探头和屏幕，确保没有破损、脏污等问题；•检查探测仪的各个按键是否灵敏，是否有脱落等问题。
2、操作时应注意的注意事项对于雷迪管线探测仪的操作，需要注意以下几个方面以确保人身安全和设备的正常工作：•佩戴正确的安全防护用具，如手套、防护镜等；•在使用探测仪时，要注意环境的气温，避免长时间在高温或低温环境下操作；•合理选择探测仪的探头，避免使用与探测范围不符或者无法识别管线类型的探头，以便得到准确的数据；•在使用过程中，应按照设备操作说明进行操作；•使用钢锹、铁钩等中空物件时，应先确认物件是否钝，不要碰撞地下水管道，以免损坏管道甚至引发爆炸等危险；•在探测时，要保持专注，不要分心或者走神，以免发生危险。
3、操作中遇到问题的应急措施在使用雷迪管线探测仪的过程中，如遇到设备故障或者操作上的问题时，应及时采取以下应急措施：•如发现设备异常情况或者出现故障时，应停止使用，妥善保管，并及时向专业工程师或者经销商反馈情况，以便及时得到维修或者更换设备。
•若设备出现异常情况，导致操作人员或设置面临安全隐患时，应立即停止工作，并采取相应的应急措施，如通知现场的施工人员、拨打应急电话等措施。
第二部分：雷迪管线探测仪的保养规程雷迪管线探测仪的保养对于延长其使用寿命，提高工作效率有着至关重要的作用，具体的保养规程如下：1、检查电源和电池检查电池充分并清洁电源插头和插座，确保插座连接稳固。
埋地管道超声波测漏仪器使用方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!为了确保埋地管道的正常运行和安全使用，超声波测漏仪器是一种非常重要的工具。
RD4000地下管线探测仪用户手册HL5000 专业型数字检漏仪用户手册目录1 简介 (1)1.1 概述 (1)1.2 特点 (2)1.3 技术参数 (2)1.4 标准与可选配件 (2)2 HL5000功能介绍 (3)2.1 主机控制键 (3)2.2 侧面板的接口 (3)2.3 电池盒 (4)2.4 自动电池电量监测 (4)2.5 背光 (4)2.6 探头 (4)2.7 耳机 (5)3 操作方法 (6)3.1 连接耳机和探头 (6)3.2 开机 (6)3.3 耳机音量与信号增益 (6)3.4 显示噪声测量值 (7)3.5 设置滤波器 (8)3.6 如何设置滤波器 (8)3.7 静音键 (8)3.8 柱状图 (8)3.9 噪声连续监测功能 (11)3.10 非金属管道定位模式 (11)3.11 关机噪声连续监测功能 (12)4 故障 (13)4.1 无法开机 (13)4.2 电池监测不起作用 (13)4.3 听不到声音 (13)4.4 耳机中有刮擦音 (13)1 简介1.1 概述新型HL5000漏点探测仪主要用来查找供水管网的漏水点，也可以用于查找其它压力管道的泄漏点。
HL5000具有特殊的DSA（Dual Segment Analysis）双重分析功能，可以显示测量点的瞬时噪声值和最小噪声值。
漏水噪声呈稳定持续状态，在测量中以最小噪声值的形式出现，所以通过测量并分析最小值噪声，可发现漏点并精确定位漏点位置。
HL5000采用人性化设计，操作简单。
移动地面探头，并按对应按键，便可获取测试点的最小噪声值，以便于比较各测点的噪声强度。
通过柱状图功能，可以依次保存各个点的测量值，对各点的噪声强度进行直观的分析比较，用于查找并精确定位漏水点。
HL5000采用计算机处理技术来减弱环境噪音对漏水探测的影响，通过抑制间断性噪音的干扰，达到尽可能只显示作为最小值的稳定噪音（例如，由漏水管道产生的噪声）的测量目的。
HL5000具有非金属管道探测模式，如果利用RSP3脉冲发生器产生脉冲信号，可用于定位非金属管道。
HL5000的另一个重要功能是噪音连续监听功能，可以在LCD液晶屏上以图形形式显示测量噪声随时间变化的过程。
1.2 特点漏点探测仪的外壳由活性塑料制成，具有防滴溅功能。
主机控制按键数量少，布局合理，即使戴手套也不会影响操作。
液晶屏有背光功能，在光线很差的条件下或是晚上都可以正常工作。
电池位于仪器底部的盖子里面，开合简单方便，便于快速更换电池。
探头和耳机的连接线端口分布在仪器的两侧，方便连接操作。
1.3 技术参数放大倍数: 120dB滤波器设置频率: 70Hz、106Hz、240Hz、360Hz、540Hz、800Hz、1200Hz、1800Hz 可任意组合选择显示器: LCD（带照明）频谱分析功能: 40Hz - 4000Hz连续监听功能: 3分钟，10分钟，30分钟双重噪声分析功能：图形显示瞬时值和最小值电 源: 8节5号碱性电池（可选充电电池）工作时间: ＞35小时工作温度: -10℃ ~ +50℃外形尺寸: 215×95×110mm重 量: 1.2kg（含电池）防护等级:IP541.4 标准配置与可选配件型号 HL5000基本型 HL5000专业型 HL5000高档型HL5000主机√√√专业耳机√√√高灵敏度轻便探头√可选√泥地探针√可选√加长听音杆可选可选√防风型专业探头可选√√防风探头用三脚架可选√√2 HL5000功能介绍在设备投入使用前，应该首先了解所有控制键、可连接的设备及电源。
2.1 主机控制键2.2 侧面板的接口如图2所示，探头和耳机的连接端口分别在主机两侧的侧面板上。
这些连接端口只适用于连接SebaKMT 品牌的耳机和探头，如果连接其它耳机或探头有可能引起设备故障甚至损坏主机。
功能按键带有背光的 液晶显示器音量控制键电源及背景灯按键 静音按键图1：主机控制面板耳机插孔探头接口图2 左右侧面板的接口2.3 电池盒打开底盖（图三）就可以看到电池盒，装电池时请注意核对电池极性。
2.4自动电池电量监测在漏点探测过程中，电池电量处于连续监测中。
当电池电量过低时，屏幕右上角的电池符号会不断闪烁。
当电池符号开始闪烁时，电池大约还可使用4小时。
2.5 背光在开机状态下，短按开关键可以开启或关闭屏幕背光。
2.6 探头探头是通过连接线连接到主机上的，连接端口在主机的右边（见图2）。
有多种传感器或探头可选。
探针式探头是用来从管道可直接接触部分听取漏点噪声的，如消防栓、阀门等。
各种探头的使用方法如下：2.6.1 防风探头防风探头是一个压电式探头，可用于公路及其他硬质地面，该探头有一个钟形防风罩，因而防风效果特别好。
防风探头的提杆可以左转90度，在强风下可以有效地将环境噪音降至最低。
此款探头需要一条连接线。
重要提示：压电式探头不能受到震动，因此使用中需轻拿轻放。
固定螺钉图3 带有固定螺钉的底盖2.6.2 轻便探头轻便探头可与三脚架、探针、磁铁等附件配合使用。
探针式轻便探头：探针式轻便探头适用于对阀门、消防栓甚至管道本身进行听漏。
探针式轻便探头作为地面探头在软地（土地或草地等）上使用时效果特别好。
将探头尽量地插进地面，可以获得更好的听漏效果。
使用延长杆时操作姿势会比较舒服，但此时周围环境噪声造成的干扰也会变大。
注意：拔出探头时请直接拔探头本身而不是拔连接线，否则会损坏连接线。
磁铁式轻便探头：使用磁铁式探头可以使得操作者在测量过程中不直接接触探头，避免手持探头时产生干扰噪音。
磁铁所产生的强大吸附力，可达到理想的声音耦合效果。
但磁铁只能用于铁磁性金属，不能用于塑料或其它不锈钢材料。
注意：拔出探头时请直接拔探头本身而不是拔连接线，否则会损坏连接线。
三脚架式轻便探头：装上三脚架后的轻便探头可在硬质地面上使用。
用这个连接件对环境噪音特别是风声的隔离效果不如防风探头，但是仍然可以获得很好的效果。
2.7 耳机HL5000标配带噪音隔离专业耳机，对漏水噪声重现效果较好。
尽可能避免使用其它耳机，否则将无法保证对听力的保护。
按照德国标准para 10 VGB 121的规定，耳机音量不应超过85dB 。
可选配带特殊噪音隔绝功能的航空耳机。
图4 安装探针的轻便探头图5 安装磁铁的轻便探头图6安装三脚架的轻便探头3 操作方法3.1 连接耳机和探头在开启主机前，先连接好耳机和探头，关机时顺序相反：一定要在关掉设备后再拔掉耳机和探头。
3.2开机按下开关键开启主机后，出现带有版本和电池状态信息的初始画面。
几秒钟后初始画面消失，显示操作菜单，菜单内的参数设置保持上次关机前的设置状态。
3.3 耳机音量与信号增益HL5000的耳机音量与信号增益是分别控制的，因此，每个操作者都可以根据自己的需求自行设置。
图7：带版本号的开机画面电池状态图8 开机后的开始菜单信号增益水平耳机音量水平3.3.1音量设置用右边的两个音量键（见图9）可以设置耳机音量。
在开始测量前，应该先选择大约三个刻度的中等音量水平。
3.3.2 设置信号增益探头信号的放大倍数即增益是通过屏幕右下方两个增益键来设置的。
增益水平通过一个水平条显示出来，水平条的上方可以看到1-8的增益值。
在开始测量前需要选择一个中等的信号增益值如3-4。
调整增益时水平条和耳机音量都会发生变化。
3.4 显示噪声测量值柱状图（图11）同时显示采集到的声音的瞬时值和最小值。
如下图所示，宽条表示最小测量值。
漏水噪声的特性是稳定连续的，在测量中以最小值形式出现。
所显示的最小测量值受间断式噪音干扰的程度极小，从中可以获得理想的漏水声信息。
按下静音键后，可重新计算最小值。
图10设置信号增益图9 设置耳机音量音量调节键3.5 设置滤波器按主菜单中的滤波键，进入滤波器设置画面。
如图12所示，在屏幕中间部分有9个柱状图，在它们下面有一个水平线，表示出滤波器的频率范围。
滤波下限频率与滤波上限频率分别显示在水平线的左右两侧。
可以设置以下9个频率：70，106，160，240，360，540，800，1200，1800Hz3.5.1调整滤波频率如图13所示，用 下面的两个键调整滤波下限低频。
瞬时值最小值图11 瞬时值和最小值图12 滤波器设置滤波范围滤波上限滤波下限如图14所示，用下面的两个按键调整滤波器的上限频率。
可以在9个指定的频率中选择滤波器的上限与下限频率。
可以根据每次测量的需要，选择滤波频率。
在滤波器频率范围设置好后，按“退出” 键返回主菜单。
3.6 如何设置滤波器滤波器的频率设置是由操作者决定的。
一般来说，使用探头进行测量时，选择低频段频率，如果使用探针直接测量管道时，应选择高频段频率。
如果不能成功地测量，应该加宽频带避免滤掉漏点噪声。
3.6.1 设置滤波器A （用于防风探头或带三脚架的轻便探头）作为标准设置，滤波器应设为240 Hz -540 Hz ，但是在特殊情况下，如在塑料管道或水压很低的管道应选择更低的频段。
3.6.2 滤波器设置B （用于带探针的轻便探头 )对于插针式传感器直接接触管道的测量，频段应设置在540 Hz -1200 Hz 。
3.7 静音键在移动探头前，需要先按下静音键（见图1）。
这样可以切断耳机中的声音，避免听觉受损，并能固定显示瞬时噪声值。
重新放好探头，再次按下静音键后，将开启耳机声音，更新瞬时值，重新计算最小值。
3.8 柱状图柱状图功能可以用来比较一系列记录下来的噪声测量结果，这在用探针对爆裂的管道进图14调整滤波器上限频率行预定位或对实际漏点进行精确定点时可以使用。
在HL5000中最多可以同时显示9组测量数据。
在按下柱状图键（见图1）后屏幕显示就会切换到柱状图画面，而且同时生成第一个柱状图。
每个柱状图显示都包括双重分析（DSA ）显示，如图15所示，其中窄条代表瞬时值，宽条代表最小值，这对寻找爆裂管道具有特殊的意义。
第一次按下静音键后瞬时值被保存并同时显示出来，用这种方法可以按顺序保存九组数据。
当测量数据超过9组时，第一组数据将被删除其余数据将左移一位，保持最后九组数据。
图16中的柱状图测量结果显示出不同的瞬时值。
其中第5组的为最小值最大。
所以管道爆裂点应该在第五组数据的测量点附近。
按“退出” 键可退出柱状图测量画面。
图15 双重细分空间分析（DSA ）图16 条形图测量瞬时值 最小值3.9噪声连续监测功能噪声连续监测功能用于在所设定的期间内记录并以图形显示测量的声音。
用这种方法可以通过记录阀门处的水流声来识别供水管道。
把探头直接放在管道上就可以开始进行定时测量了。
然后定时（至少2分钟）关闭一次阀门再打开，如果被测管道和被关闭的管道是同一个管道，那么开关阀门在噪声水平曲线上就会体现出来。
图17显示的就是这样的噪声记录曲线。
