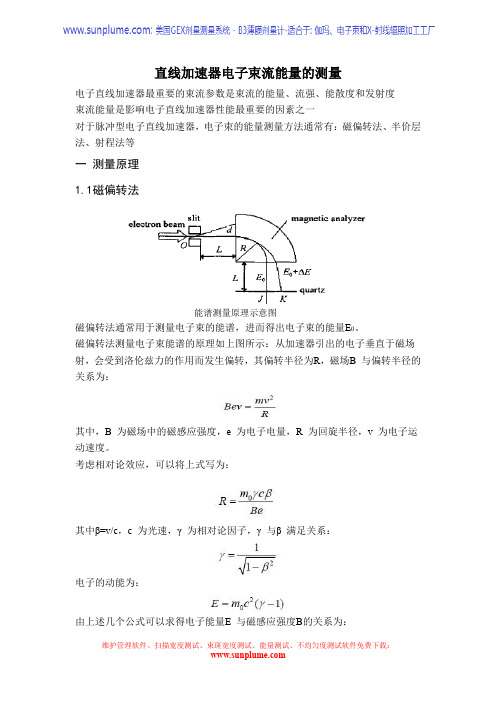

直线加速器电子束流能量的测量电子直线加速器最重要的束流参数是束流的能量、流强、能散度和发射度束流能量是影响电子直线加速器性能最重要的因素之一对于脉冲型电子直线加速器，电子束的能量测量方法通常有：磁偏转法、半价层法、射程法等一测量原理1.1磁偏转法能谱测量原理示意图磁偏转法通常用于测量电子束的能谱，进而得出电子束的能量E0。
磁偏转法测量电子束能谱的原理如上图所示：从加速器引出的电子垂直于磁场射，会受到洛伦兹力的作用而发生偏转，其偏转半径为R，磁场B 与偏转半径的关系为：其中，B 为磁场中的磁感应强度，e 为电子电量，R 为回旋半径，v 为电子运动速度。
考虑相对论效应，可以将上式写为：其中β=v/c，c 为光速，γ 为相对论因子，γ 与β 满足关系：电子的动能为：由上述几个公式可以求得电子能量E 与磁感应强度B的关系为：因此，对于已知磁场B，理论上只需要测出电子的回旋半径R，即可进一步算出电子的能量。
为提高测试精度，在电子进入磁分析器之前，需要对其进行准直。
通常采用带狭缝的石墨块，其厚度略大于电子在其中的射程；设准直缝距磁极边缘为L，此即分析器的物点O由于从加速器引出的电子能量具有一定的能散ΔE，因此，对于流强较大的电子束，常用的方法是采用扫描的工作方式，在位置J 处放置一个法拉第筒用于接收电子，使偏转半径为R 的电子能够被接收，通过改变磁场B 使不同能量的电子都被法拉第筒接收，得到一条B-I 曲线，由于B 与能量存在公式所示的定量关系，因此通常直接做出E-I 曲线，即能谱分布曲线，如下图所示的是一条能谱分布曲线，其中纵坐标表示归一化电流，横坐标为能量。
采用磁分析法得到的能谱分布曲线其中峰值处的横坐标值即对应电子束的能量E01.2 半价层法加速器加速电子打靶所产生的X 射线本质上是具有相当能量的电磁辐射光子，光子的能量近似等于入射电子的能量，因此可以通过测量光子能量的方法间接得到电子能量。
辐射光子流在物质中的衰减规律服从简单的指数关系如下：式中：I0、I 分别表示穿过物质前、后光子流强度；μ 是X 射线在该物质中的衰减系数；x 是物质层的厚度。
电子直线加速器的加速模式与运行参数分析电子直线加速器（linear accelerator，简称LINAC）是一种用于加速电子束的重要装置，广泛应用于医学、科研和工业领域。
本文将对电子直线加速器的加速模式与运行参数进行分析。
一、加速模式1. 连续波模式（CW）：电子直线加速器在连续运行状态下工作，电子束连续不断地加速。
这种模式适用于高剂量率的医学放疗和高能量的科学研究。
2. 脉冲模式：电子束以脉冲方式加速，脉冲宽度较短。
这种模式适用于成像技术和脉冲放疗等应用。
3. 波前加速模式：电子束利用波前加速技术，采用相位引导结构对电子进行加速。
这种模式具有高效、紧凑和节能等优点，适用于工业应用和实验室研究。
二、运行参数1. 加速能量：电子直线加速器的加速能量是指电子束达到的能量，通常用兆电子伏（MeV）来表示。
不同的应用领域和需求，需要不同的加速能量。
例如，医学领域常用的医用直线加速器加速能量一般在6-25 MeV之间。
2. 加速器长度：电子直线加速器的长度决定了电子束加速的距离，同时也会影响加速器的成本和体积。
对于医学放疗来说，加速器长度一般在3-4米之间；而高能物理研究领域的大型电子直线加速器长度可达几公里。
3. 加速梯度：加速梯度是指电子直线加速器中电场的变化率，通常用兆电子伏/米（MV/m）来表示。
加速梯度越大，加速器的效率越高，但也会引起放电等问题。
目前，高梯度结构的研究与开发是电子直线加速器领域的一个热点。
4. 能量展宽：由于电子直线加速器中电子束的相对论效应，束团在加速过程中会出现能量展宽。
能量展宽会对加速过程的稳定性和束流质量产生影响。
因此，对于特定的应用需求，需要控制能量展宽在一定范围内。
5. 脉冲重复频率：脉冲模式下的电子直线加速器需要指定脉冲重复频率，即单位时间内脉冲的次数。
脉冲重复频率越高，意味着单位时间内可以进行更多的实验或治疗。
6. 稳定性要求：对于医学放疗等精密应用来说，电子直线加速器的稳定性非常关键。
关于医用电子直线加速器，你必须了解这些！近些年，国内的医用加速器技术水平取得了较大进步，在技术的先进性、质量的可靠性，产品的一致性和稳定性方面都得到了不同维度的提升。
大体而言，国产放疗设备已经形成了一个完整的体系，具备了提供整套放疗解决方案以服务于患者治疗的能力。
虽如此，国内电子直线加速器高端市场仍主要为医科达、瓦里安、西门子等三家进口企业占领。
国产厂商包括新华医疗、东软医疗、海明医疗、利尼科、广东中能、海博科技等主要还是以中低端产品为主，上海联影近几年也涉足了放疗领域，但还未见产品正式上市。
本篇主要以电子直线加速器的基础概念知识为主，在下一篇中，器械之家将主要针对国内电子直线加速器市场及品牌做重点阐述。
电子直线加速器的工作原理医用电子直线加速器是利用微波电场对电子进行加速，产生高能射线，用于人类医学实践中的远距离外照射放射治疗活动的大型医疗设备，通过下面这个视频来了解一下电子直线加速器的工作原理：它能产生高能X射线和电子线，具有剂量率高，照射时间短，照射野大，剂量均匀性和稳定性好，以及半影区小等特点，广泛应用于各种肿瘤的治疗，特别是对深部肿瘤的治疗。
医用电子直线加速器的分类01按输出能量划分按照输出能量的高低划分，医用电子直线加速器一般分为低能机、中能机和高能机三种类型。
不同能量的加速器的X射线能量差别不大，一般为4、6、8MV，有的达到10MV以上。
低能医用电子直线加速器低能医用电子直线加速器是一种经济实用的放射治疗装置，可以满足约85%需进行放射治疗的肿瘤患者的需要，而需要进行放射治疗的肿瘤患者又占全部肿瘤患者的70%左右。
(1)只提供一挡X-辐射，用于治疗深部肿瘤，x-辐射能量4—6MV，采用驻波方式时加速管总长只有30cm左右，无需偏转系统，同时还可省去聚焦系统及束流导向系统，加速管可直立于辐射头上方，称为直束式。
直束式的一个优点是靶点对称。
(2)加速管输出剂量率经过在大面积范围均整后一般为2-3Gy/min·m，设计良好时可达4-5Gy/min·m，一次治疗时间仅约需1min。
论文范文：电子加速计脉冲电子束流计算系统分析与设计第一章绪论1.1 论文研究背景电子束辐照[1]加工技术是利用能量一定的电子束流与物质相作用时所产生的生物效应、物理效应和化学效应，实现消毒灭菌、降解有毒有害物质、改善材料性能和制备新材料等加工目的。
电子束加工技术与放射性同位素（如钴-60）释放的γ 射线加工技术相比具有更高的加工效率、更低廉的运行成本，尤为重要的是无二次污染危害和放射性废源存储、处理问题。
由于电子束[2]加工技术具有良好的发展前景，国家发改委、科学技术部、商务部、国家知识产权局在联合下发的《当前优先发展的高技术产业化重点领域指南》中，该技术被列为优先发展的高技术产业化重点项目。
同时该技术还可应用于该指南中的众多领域，譬如：农副产品的深加工，水产品的深加工，安全新型饲料的加工，功能性食品的加工，各种植物有害生物的检疫，城市和工业废水与废液的减害处理，功能性有机材料与产品的制造，新型生物材料及产品的制造，无机纳米新材料的制造等。
电子加速器[2,3]是产生电子束的装置，其中高能电子直线加速器是电子束加工技术重要技术装备。
高能直线电子加速器由功率微波发生系统、电子直线加速系统、电子束流整定系统、电子束流输出系统、电子束流测量系统、冗余安全保护联锁系统、冷却与恒温系统、发生剂量监测系统和多参数控制系统等组成。
所涉及技术包括粒子物理、带电粒子加速、微波、功率脉冲、传感器、电子测量、电磁兼容、冷却与恒温、自动控制、计算机应用等领域。
其中电子束流测量系统是电子直线加速器的重要组成部分，主要实现加速管输出脉冲电子束流无阻挡、连续在线测量。
由于单脉冲电子束流强度和脉冲束流平均值是确定电子直线加速器运行状态关键参数之一，也是在利用高能电子加速器从事电子束加工过程中的关键的工艺参数。
因此，脉冲电子束流测量系统的响应速度、测量精度、稳定性、抗干扰能力等性能的水平优劣，成为衡量电子加速器综合技术水平的重要技术参数。
医用电子直线加速器计算公式医用电子直线加速器是用于放射治疗的重要设备，它通过将电子加速到高能，然后将高能电子束应用于癌细胞或肿瘤，以杀灭或抑制其生长。
医用电子直线加速器的计算公式涉及到能量、剂量、深度剂量分布等参数的计算，下面是一些常用的计算公式。
1.加速器能量计算公式能量是电子加速器的重要参数，通常以单位电子伏特（electron volt，eV）表示。
加速器能量与波长之间的关系可以用德布罗意关系公式表示：E = hc/λ2.深度剂量分布计算公式深度剂量分布是指电子束在入射体内产生剂量的分布情况。
深度剂量分布通常用剂量深度曲线（depth dose curve）来表示。
剂量深度曲线可以通过以下公式计算：D(Depth) = D(0) × (d/100)^b其中，D(Depth)为深度处的剂量，D(0)为入射体表面处的剂量，d为深度（以厘米为单位），b为入射体的深度剂量指数。
3.治疗剂量计算公式治疗剂量是指用于杀灭癌细胞或肿瘤的剂量。
治疗剂量的计算是根据目标组织的大小、位置、深度等因素进行的。
常用的计算公式有以下几种：- TG-51公式：D = (MU × D(0)) / (Cal × Tx)其中，D为所需治疗剂量，MU为监控单元数，D(0)为入射体表面处的剂量，Cal为校正因子，Tx为所需治疗时间。
- Clarkson-Summon公式：D = (I × t) / (2πr^2 × ρ × Te)其中，D为治疗剂量，I为电子束电流，t为治疗时间，r为病灶到治疗器的距离，ρ为病灶的密度，Te为入射体在深度处的透射因子。
4.辐射剂量计算公式辐射剂量是指电子束对靶组织或器官的辐射剂量。
常用的辐射剂量计算公式有以下几种：- PAB (Pencil Beam Algorithm)公式：D(x, y, z) = (MU × D(0) × Sp(x, y)) / (Cal × Tx × Lh(x, y, z))其中，D(x, y, z)为点(x, y, z)处的剂量，MU为监控单元数，D(0)为入射体表面处的剂量，Sp(x, y)为空间因子，Cal为校正因子，Tx为所需治疗时间，Lh(x, y, z)为沿光束路径(x, y, z)的走时因子。
电子直线加速器中的束流设置与优化方法研究摘要：束流设置和优化是电子直线加速器运行和性能发挥的关键因素。
本文通过对电子直线加速器中束流设置与优化方法的研究，分析了束流设置和优化在实验室和工业应用中的重要性，并探讨了一些常用的束流设置与优化方法。
1. 引言电子直线加速器是一种重要的粒子束加速器，广泛应用于核物理研究、医学影像、工业材料加工等领域。
束流设置与优化是其正常运行和性能发挥的关键因素。
2. 束流设置束流设置是指在电子直线加速器中设定和控制束流的参数和特性。
主要包括能量、强度、聚焦度等。
2.1 能量设置电子直线加速器中的束流能量是根据具体实验要求或应用需求来确定的。
一般而言，较高的能量可以获得较高的穿透能力和较大的贯穿深度，适用于医学影像和材料加工等领域；而较低的能量，则可应用于核物理研究等领域。
2.2 强度设置束流的强度表示单位时间内通过束流的粒子数。
合理设置束流的强度有助于实验和应用的顺利进行。
如果强度过高，可能会导致束流与目标物质的相互作用非线性增强，造成意外损坏或破坏；如果强度过低，则可能无法满足实验或应用的需求。
2.3 聚焦度设置束流的聚焦度是指束流离散程度的大小。
聚焦度对束流的传输和聚焦质量有重要影响。
合理设置聚焦度可以减小束流的展宽和离散。
常见的束流聚焦方法包括磁聚焦和电聚焦。
3. 束流优化方法束流优化是通过改变束流的参数和特性，使得束流能更好地满足实验和应用需求的过程。
3.1 匹配优化匹配优化是为了保持束流在整个加速器系统中的匹配性，使得束流在传输过程中不发生不良效应和失去聚焦。
常用的匹配优化方法包括速度匹配、质量匹配和相位匹配等。
3.2 功率优化束流功率优化是为了实现最高加速效果，保持束流能量的稳定性和一致性。
通过合理调整加速器的工作参数，比如频率和脉冲宽度等，可以实现束流功率的优化。
3.3 稳定性优化束流的稳定性对于实验和应用的顺利进行至关重要。
稳定性优化包括束流无振荡、无漂移等。
