二极管传感器的温度测控电路设计报告要求

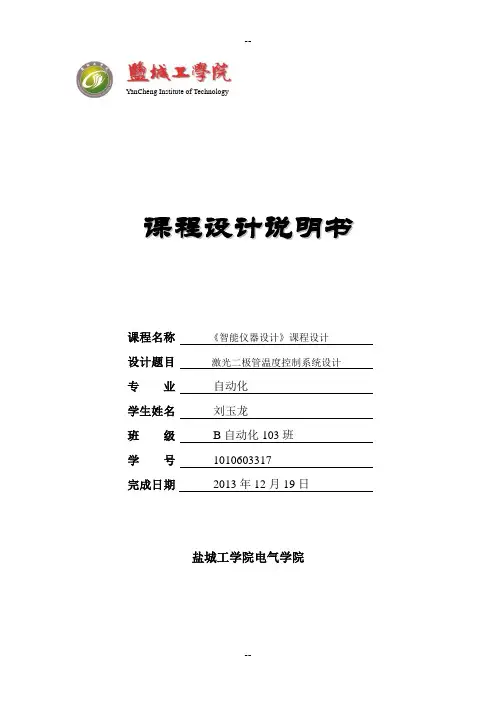

课程设计说明书 课程名称《智能仪器设计》课程设计设计题目激光二极管温度控制系统设计 专业 自动化学生姓名 刘玉龙班级 B 自动化103班 学号 1010603317完成日期 2013年12月19日盐城工学院电气学院YanCheng Institute of Technology目录1 绪论 (2)1.1 激光二极管的特点及应用 (2)1.2 激光二极管温度控制技术研究现状 (2)1.3 本课题的基本要求及主要研究内容 (2)2 激光二极管温度控制系统的方案设计 (3)2.1 温控系统软件结构与流程图 (4)2.2 系统数据显示模块 (5)3 系统硬件设计 (5)3.1 温度传感器及其处理电路 (6)3.1.1温度传感器与铂热电阻 (6)3.1.2铂热电阻处理电路 (13)3.2 单片机介绍 (14)3.3 A/D转换器及其电路……………………………………………………………………… .153.3.1 MAX187 特点 (15)3.3.2 MAX187 管脚 (16)3.3.3 MAX187 操作时序 (17)3.3.4 MAX187 精度计算 (18)3.3.5 MAX187 的源代码程序 (19)3.4 系统显示电路 (20)3.4.1 MAX7219 管脚 (21)3.4.2 MAX7219源代码程序 (22)3.5半导体制冷硅(TEC)简介 (23)4 收获和体会 (24)5 参考文献 (26)6 附录6.1 电路设计总图1 绪论一、背景及意义随着电子技术的发展，人们的生活日趋数字化，单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。

多功能的数字温度计可以给我们的生活带来很大的方便；支持“一线总线”接口的温度传感器简化了数字温度计的设计，降低了成本激光器的发明无疑是科学史上最伟大的发明之一，1960年5月，美国休斯顿实验室的物理学家梅曼(T.H.Mainmna)正式宣布制成红宝石激光器，开创了激光技术的先河。

温度传感器设计报告杨晶一、设计原理：常温下，开关二极管IN4148的管压降为0.7V左右，其值随温度的变化而变化，其关系曲线如下图所示：即温度每上升1℃正向压降降低2mV，利用此关系即可对温度信号进行捕获，然后经运放进行放大即可在相关仪器上显示温度的变化情况。

二、总电路图：三、设计分析：总电路可分为两部分，前置部分与后面的放大大电路。

1、恒流源部分：经查资料得知，二极管的管压降与温度构成线性关系需其处于一个恒流状态下。

如图所示：通过R2与R3的分压，运放输入端可获得约0.3V的电压，根据虚短原理，R1两端获得4.7V的电压，然后根据虚断原理，可得流过二极管的电流约为1mA，其值恒定不变，因而达到恒流的目的。

另C1的作用是滤去前置电路中的交流成分，提高电路的稳定性。

2.放大部分：可变电阻用来调节输出电压的值，在设定的起始温度下（如0℃）调节可变电阻使运放两输入端电压相等，此时输出为零，对应于外接电压表的零刻度。

考虑到恒流源中运放输出电阻的影响，R4取值不宜过小，应设计要求，取放大倍数为50，即温度每升一度输出的值变化为0.1V，故在0～100℃输出电压对应的范围为0～10V。

V1为模拟电压源，模拟二极管的压降变化。

为增加电路的稳定性，加入C2滤波。

四、仿真结果及分析：仿真还只是理论上的结果，具体数据还应根据实际电路的结果进行修正。

五、小结：虽然只是一个小小的温度传感器的设计，但其中所牵涉到的知识却也不少，且有许多的事项需要注意，同时还需要联系实际，如电阻的选择，滤波的使用等，虽还没出成品，但我想，通过这几天的理论设计，应该已无大碍。

这次的设计让我的知识又巩固了不少，希望以后再多多练习。

理论设计告一段落，后续实际电路的制作还需完成，故此将设计报告奉上，请老师点评。

传感器检测技术课程设计红外二极管感应报警电路分析与制作2016 年 6 月目录一．设计要求 ........................................................ 错误!未定义书签。

二．原理................................................................. 错误!未定义书签。

三．硬件电路设计................................................ 错误!未定义书签。

四．软件设计 ........................................................ 错误!未定义书签。

五．调试过程与结果分析.................................... 错误!未定义书签。

六.结论.................................................................... 错误!未定义书签。

七．总结................................................................. 错误!未定义书签。

八．附录................................................................. 错误!未定义书签。

九．参考文献 (21)十. 实物图 (24)家庭防盗报警系统设计报告一、设计要求1、当安全状态下，绿灯亮，表示安全；2.有人入室盗窃时候，感应器（本设计用开关K0代替，合上为有人入室盗窃）自动感应，并向单片机输入信号。

3、当检测到有人入室盗窃的信号输入，显示入室盗窃的指示灯，并响起扬声器通知，一定时间后自动恢复安全状态。

4、当人为手动停止（用开关K1代替），则恢复安全状态。

竭诚为您提供优质文档/双击可除温度控制电路设计实验报告篇一：电子技术课程设计报告温度控制电路电子技术课程设计报告学院：电气学院专业班级：学生姓名：指导教师：完成时间：成绩：1电力电子课程设计报告温度控制电路一.设计要求（1）．电路能够在一定范围内测量温度，对温度变化产生相应的反应。

（2）．能够预先设定一个温度，当温度低于设定值温控电路开始加热，高于设定值电路进入保温状态。

（3）．控制温度连续可调。

（4）．电路的加热和保温状态各有不同的灯光提示。

设计的作用、目的测温电路利用传感器监测外界温度的变化,通过差分放大电路将温度传感器的阻值变化转换的电压信号的变化放大,然后根据模拟电路部分电路原理计算得出最后输出电压与温度值的关系,输出信号接Lm324单限比较器，并可通过设定比较电压的大小设定开始加热的温度，经过继电器控制加热保温环节的状态，来实现对温度的控制。

该电路还具有灯光提示功能，当被测温度超出设定温度时，电路进入保温状态同时保温提示灯亮，当被测温度低于设定温度时，电路进入加热状态同时加热提示灯亮，使它的功能更加完善，使用更加方便。

本设计采用温度测量、信号放大、保温加热环节三部分来具体实现上述目的。

二.设计的具体实现1．系统概述由于本设计是测温及控制电路，可以使用热敏电阻之类的器件利用其感温效应，设计需要用到测温电路，放大电路，比较电路，保温加热电路。

温度传感器采用铂热电阻，放大电路采用差动放大电路。

图1.1原理框图2原理及工作过程：实验原理如图1.1所示，温度测量电路由正温度系数电阻特性的铂热电阻R3为一臂组成测温电桥，经测量放大器后输出，将其值与控制温度相比较，超出设定温度电路进入保温状态，保温指示灯亮，低于设定温度时，电路进入加热状态同时加热指示灯亮。

由电路工作原理，本系统可划分为三个模块：1）.温度测量电路2）.差动放大电路3）.保温加热电路2．单元电路设计与分析1）.温度测量电路实现方式：桥式电路，如图利用电桥将随温度变化的组织转化为电压，电桥输出的电压为：ux=ucc(R2*Rp1—R1*R3)/(R2+R3)(R1+Rp1) Vcc6V4u1A1Lm324n11Vee-5VR660.8kΩR760.8kΩ11u1b7Lm324n432）.差动放大电路在本模块中，采用由三片Lm324n构成的高阻抗差动放大器，其特点为：（1）高输入阻抗。

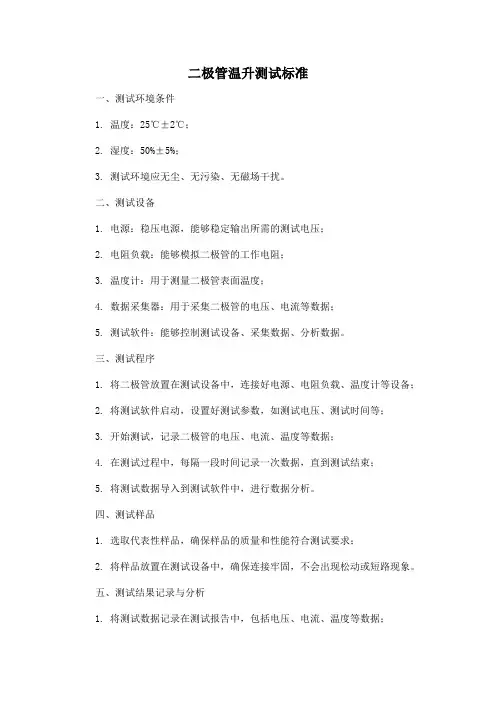

二极管温升测试标准一、测试环境条件1. 温度：25℃±2℃；2. 湿度：50%±5%；3. 测试环境应无尘、无污染、无磁场干扰。

二、测试设备1. 电源：稳压电源，能够稳定输出所需的测试电压；2. 电阻负载：能够模拟二极管的工作电阻；3. 温度计：用于测量二极管表面温度；4. 数据采集器：用于采集二极管的电压、电流等数据；5. 测试软件：能够控制测试设备、采集数据、分析数据。

三、测试程序1. 将二极管放置在测试设备中，连接好电源、电阻负载、温度计等设备；2. 将测试软件启动，设置好测试参数，如测试电压、测试时间等；3. 开始测试，记录二极管的电压、电流、温度等数据；4. 在测试过程中，每隔一段时间记录一次数据，直到测试结束；5. 将测试数据导入到测试软件中，进行数据分析。

四、测试样品1. 选取代表性样品，确保样品的质量和性能符合测试要求；2. 将样品放置在测试设备中，确保连接牢固，不会出现松动或短路现象。

五、测试结果记录与分析1. 将测试数据记录在测试报告中，包括电压、电流、温度等数据；2. 使用测试软件对数据进行处理和分析，计算出二极管的温升；3. 对测试结果进行评估，判断二极管的性能是否符合要求。

六、测试报告编写与审核1. 根据测试结果编写测试报告，包括测试环境、测试设备、测试程序、测试结果等内容；2. 对测试报告进行审核，确保报告的准确性和完整性；3. 将审核通过的报告提交给相关部门或领导审批。

七、测试安全防护1. 在测试前应对所有设备进行检查，确保设备的安全性；2. 在测试过程中应定期检查设备的运行状态，如发现异常应立即停止测试；。

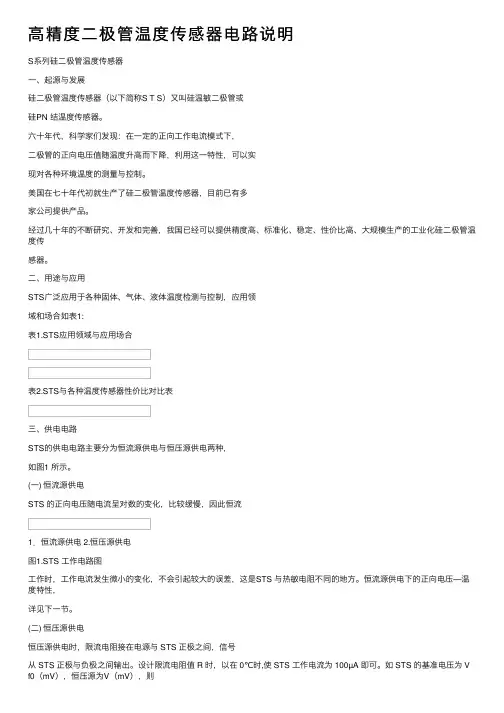

⾼精度⼆极管温度传感器电路说明S系列硅⼆极管温度传感器⼀、起源与发展硅⼆极管温度传感器（以下简称S T S）⼜叫硅温敏⼆极管或硅PN 结温度传感器。

六⼗年代，科学家们发现：在⼀定的正向⼯作电流模式下，⼆极管的正向电压值随温度升⾼⽽下降，利⽤这⼀特性，可以实现对各种环境温度的测量与控制。

美国在七⼗年代初就⽣产了硅⼆极管温度传感器，⽬前已有多家公司提供产品。

经过⼏⼗年的不断研究、开发和完善，我国已经可以提供精度⾼、标准化、稳定、性价⽐⾼、⼤规模⽣产的⼯业化硅⼆极管温度传感器。

⼆、⽤途与应⽤STS⼴泛应⽤于各种固体、⽓体、液体温度检测与控制，应⽤领域和场合如表1:表1.STS应⽤领域与应⽤场合表2.STS与各种温度传感器性价⽐对⽐表三、供电电路STS的供电电路主要分为恒流源供电与恒压源供电两种，如图1 所⽰。

(⼀) 恒流源供电STS 的正向电压随电流呈对数的变化，⽐较缓慢，因此恒流1．恒流源供电 2.恒压源供电图1.STS ⼯作电路图⼯作时，⼯作电流发⽣微⼩的变化，不会引起较⼤的误差，这是STS 与热敏电阻不同的地⽅。

恒流源供电下的正向电压—温度特性，详见下⼀节。

(⼆) 恒压源供电恒压源供电时，限流电阻接在电源与 STS 正极之间，信号从 STS 正极与负极之间输出。

设计限流电阻值 R 时，以在 0℃时,使 STS ⼯作电流为 100µA 即可。

如 STS 的基准电压为 V f0（mV），恒压源为V（mV），则R =（V- V f0）(mV)/0.1(mA) （4）(三)恒流源与恒压源变化对V f 的影响①恒流源电流变化对V f 的影响（5）ΔV f=K（273.15+t）ΔI f/I f(mV)式中：ΔV f 为V f 变化量，K 为常数，0.086mV/K，ΔI f 为恒流源变化量，I f 为恒流源标准值。

当I f变⼤时，ΔV f变⼩。

②恒压源电压变化对V f 的影响（6）ΔV f=K（273.15+t）ΔV/（V-V f）(mV)式中：ΔV 为恒压源变化量， V 为恒压源标准值，V f 为STS 正向电压标准值。

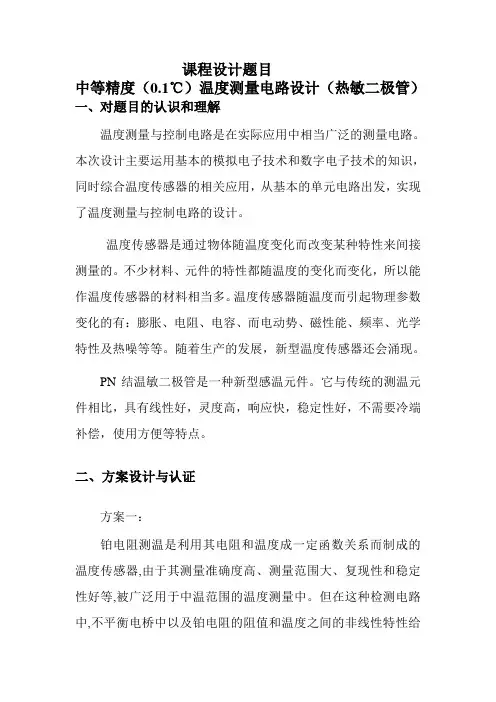

课程设计题目中等精度（0.1℃）温度测量电路设计（热敏二极管）一、对题目的认识和理解温度测量与控制电路是在实际应用中相当广泛的测量电路。

本次设计主要运用基本的模拟电子技术和数字电子技术的知识，同时综合温度传感器的相关应用，从基本的单元电路出发，实现了温度测量与控制电路的设计。

温度传感器是通过物体随温度变化而改变某种特性来间接测量的。

不少材料、元件的特性都随温度的变化而变化，所以能作温度传感器的材料相当多。

温度传感器随温度而引起物理参数变化的有：膨胀、电阻、电容、而电动势、磁性能、频率、光学特性及热噪等等。

随着生产的发展，新型温度传感器还会涌现。

PN结温敏二极管是一种新型感温元件。

它与传统的测温元件相比，具有线性好，灵度高，响应快，稳定性好，不需要冷端补偿，使用方便等特点。

二、方案设计与认证方案一：铂电阻测温是利用其电阻和温度成一定函数关系而制成的温度传感器,由于其测量准确度高、测量范围大、复现性和稳定性好等,被广泛用于中温范围的温度测量中。

但在这种检测电路中,不平衡电桥中以及铂电阻的阻值和温度之间的非线性特性给最后的温度测量来了一定的误差，不但增加了电路的复杂性, 而且由于包括传感器在内的各种硬件本身的缺陷和弱点, 所以往往难以达到较高的指标要求。

方案二：PN结温度传感器是利用晶体二极管或三极管的P-N结电压随温度的变化而变化。

例如硅管的PN结的电压温度每升高摄氏一度时，电压约下降1mV。

这种传感器有较好的线性度，灵敏度高，热时间常数约0.2s—2s，其测温范围为-50°C—150°C。

可用于一些高要求的温度检测。

又数码管显示电路较为精确，加上选择电路后使用芯片DH7107，然后与数码管相连，组成A/D转换部分和数字显示部分。

电路简单可靠，精确度不高但价格适中，较AD590更为经济适用。

综上所述，采用方案二作为合适的选择。

三、整体设计方案1、基本设计要求基于PN结的温度传感器设计，测量范围0~100°C,数码管显示温度变化，测量误差精确到1~0.5°C，能设置温度上下限和实现报警功能。

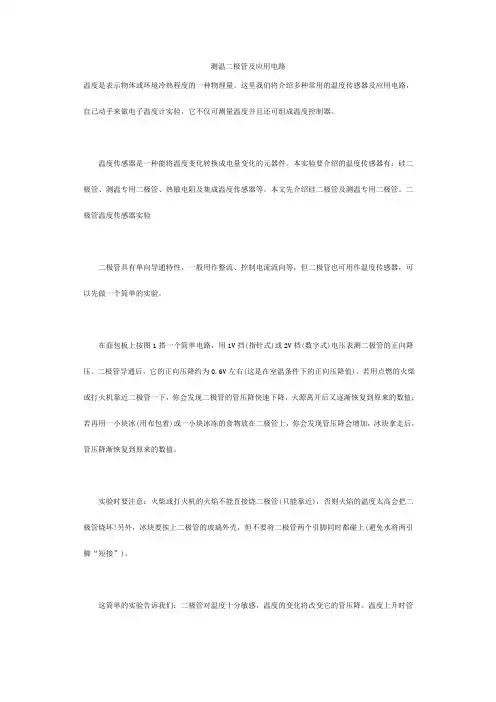

测温二极管及应用电路温度是表示物体或环境冷热程度的一种物理量。

这里我们将介绍多种常用的温度传感器及应用电路，自己动手来做电子温度计实验，它不仅可测量温度并且还可组成温度控制器。

温度传感器是一种能将温度变化转换成电量变化的元器件。

本实验要介绍的温度传感器有：硅二极管、测温专用二极管、热敏电阻及集成温度传感器等。

本文先介绍硅二极管及测温专用二极管。

二极管温度传感器实验二极管具有单向导通特性，一般用作整流、控制电流流向等，但二极管也可用作温度传感器，可以先做一个简单的实验。

在面包板上按图1搭一个简单电路，用1V挡(指针式)或2V档(数字式)电压表测二极管的正向降压。

二极管导通后，它的正向压降约为0.6V左右(这是在室温条件下的正向压降值)。

若用点燃的火柴或打火机靠近二极管一下，你会发现二极管的管压降快速下降，火源离开后又逐渐恢复到原来的数值；若再用一小块冰(用布包着)或一小块冰冻的食物放在二极管上，你会发现管压降会增加，冰块拿走后，管压降渐恢复到原来的数值。

实验时要注意：火柴或打火机的火焰不能直接烧二极管(只能靠近)，否则火焰的温度太高会把二极管烧坏!另外，冰块要挨上二极管的玻璃外壳，但不要将二极管两个引脚同时都碰上(避免水将两引脚“短接”)。

这简单的实验告诉我们：二极管对温度十分敏感，温度的变化将改变它的管压降。

温度上升时管压降减小；温度下降时管压降增加。

下面我们进一步来做一个温度与管压降之间的定量关系实验。

我们已知在海平面一个大气压的条件下，水的沸腾温度为100℃；在冰与水共溶的条件下其温度为0℃。

在沿海一带或海拔不高的地区可以认为沸腾的水是100℃(误差不大)。

上述100℃及0℃两个温度值作为标准温度来标定温度与管压降之间的定量关系，即确定二极管的测温灵敏度。

按图2所示，用软导线将二极管( 1N4148)焊好，放入塑料袋内(要求不漏水)，然后放入沸腾的水中，5分钟后测二极管管压降VF(100℃)(要注意：塑料袋小的为好，并且尽可能减少袋中的空气)，并将VF(100℃)的值记下。

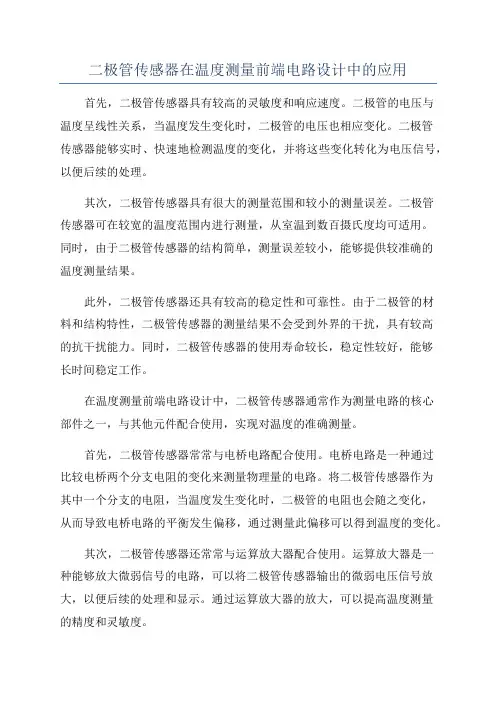

二极管传感器在温度测量前端电路设计中的应用首先，二极管传感器具有较高的灵敏度和响应速度。

二极管的电压与温度呈线性关系，当温度发生变化时，二极管的电压也相应变化。

二极管传感器能够实时、快速地检测温度的变化，并将这些变化转化为电压信号，以便后续的处理。

其次，二极管传感器具有很大的测量范围和较小的测量误差。

二极管传感器可在较宽的温度范围内进行测量，从室温到数百摄氏度均可适用。

同时，由于二极管传感器的结构简单，测量误差较小，能够提供较准确的温度测量结果。

此外，二极管传感器还具有较高的稳定性和可靠性。

由于二极管的材料和结构特性，二极管传感器的测量结果不会受到外界的干扰，具有较高的抗干扰能力。

同时，二极管传感器的使用寿命较长，稳定性较好，能够长时间稳定工作。

在温度测量前端电路设计中，二极管传感器通常作为测量电路的核心部件之一，与其他元件配合使用，实现对温度的准确测量。

首先，二极管传感器常常与电桥电路配合使用。

电桥电路是一种通过比较电桥两个分支电阻的变化来测量物理量的电路。

将二极管传感器作为其中一个分支的电阻，当温度发生变化时，二极管的电阻也会随之变化，从而导致电桥电路的平衡发生偏移，通过测量此偏移可以得到温度的变化。

其次，二极管传感器还常常与运算放大器配合使用。

运算放大器是一种能够放大微弱信号的电路，可以将二极管传感器输出的微弱电压信号放大，以便后续的处理和显示。

通过运算放大器的放大，可以提高温度测量的精度和灵敏度。

此外，二极管传感器还可以与模数转换器（ADC）配合使用。

ADC是一种将模拟信号转换为数字信号的电路，可以将二极管传感器输出的模拟电压信号转换为数字信号，以便计算机等数字系统进行处理和存储。

总的来说，二极管传感器在温度测量前端电路设计中具有很广泛的应用。

它具有较高的灵敏度和响应速度、较大的测量范围和较小的测量误差，同时还具有较高的稳定性和可靠性。

通过与电桥电路、运算放大器、ADC等器件的配合使用，二极管传感器能够实现对温度的准确测量，并将测量结果转化为电压信号或数字信号，以便后续的处理和显示。

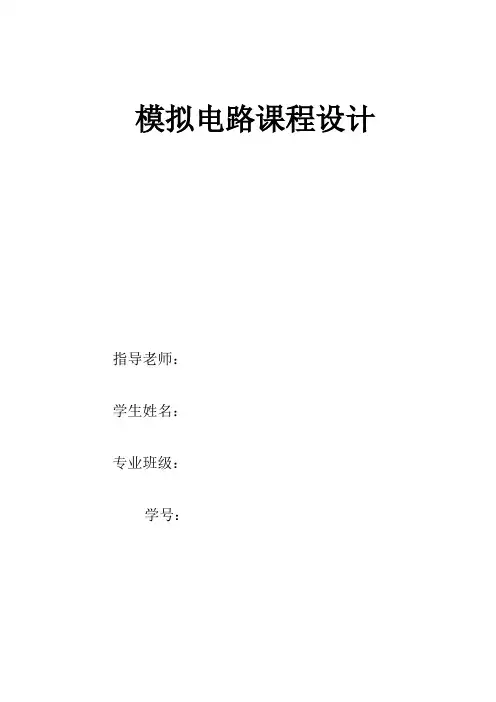

模拟电路课程设计指导老师：学生姓名：专业班级：学号：一、设计课题：温度监测及控制电路的设计二、主要内容1、设计由双臂电桥和差动输入集成运放组成的桥式放大电路。

2、掌握滞回比较器的性能和调试方法。

3、学会系统仿真、测量和调试。

三、设计要求1、撰写设计说明书一份(3000字左右)2、仿真四、课程设计说明书的主要内容及撰写顺序1、课题名称2、设计任务书3、中英文摘要和关键词4、目录5、绪论6、正文（分章、节、小节三级标题撰写）1）方案选择与论证；2）方案的原理框图，总体电路图及原理说明；3）单元电路设计与原理说明，元器件选择和电路参数计算说明；4）电路仿真。

对仿真中出现的问题进行分析，并说明解决的措施；测试、记录、整理与结果分析。

7、收获体会、存在问题和进一步的改进意见等。

8、参考文献9、谢词10、附录A：总电路图和PCB图附录B：元器件清单附录C：集成模块的管脚排列与管脚功能五、参考文献摘要随着数字化时代的到来，用传统的水银或酒精温度计来测量温度,不仅测量时间长、读数不方便、而且功能单一,已经不能满足人们的要求。

于是提出，测温电路利用铂热电阻桥式温度传感器监测外界温度的变化,通过三运放差分放大电路将温度传感器的阻值变化转换的电压信号的变化放大,然后利用A/D转换实现模拟信号到数字信号的转换，,根据模拟电路部分电路原理计算得出最后输出电压与温度值的关系, 并通过数码管显示当前值，使其与温度数值上相等，从而实现温度的测量；并利用单限比较器来实现对温度的控制，通过设定温度上下限可使整个系统工作于一个限定的温度范围内；再者还加载了报警装置，当被测温度超出设定温度范围时，声光报警装置工作，使它的功能更加完善，使用方便起来。

本设计是采用了温度的测量、温度的显示、温度的控制和报警装置三部分来具体实现上述目的的。

关键字：热电阻，三运放差分电路，，A/D转换器，LED显示电路AbstractWith the advent of the digital age, with the mercury or alcohol thermometer to measure temperature, not only to measure a long time, reading is not convenient, and a single function, can not meet people demands. Therefore proposed that the temperature measurement circuit uses platinum thermistor bridge temperature sensor to monitor the outside temperature changes, and three op amp differential amplifier circuit resistance change of the temperature sensor to convert the voltage signal changes enlarge, then use the A / D converter for analog signal to digital signal conversion, the relationship of the final output voltage and temperature values, calculated according to the part of the circuit schematic of the analog circuit and digital display current value equal to the temperature value, enabling the measurement of the temperature; and use single limit to the temperature control by setting the temperature of the upper and lower limits to bring the whole system in a limited temperature range; Furthermore, the alarm device is loaded, when the measured temperature exceeds the set temperature range, sound and light alarm device, so that its function is more complete and easy to use up. The design is the measurement of temperature, temperature display, temperature control and alarm device three parts to concrete realization of these purposes.目录一、前言-二、绪论三、温度测量与控制设计设计思想及方案论证3.1设计思想3.2设计原理框图3.3设计方案论证3.4 模块划分四、单元电路设计与原理说明、电路参数和仿真结果说明4.1单元电路设计4.2 温度测量的实现过程及参数计算4.3 调试重点和仿真结果五、温度控制及报警电路。

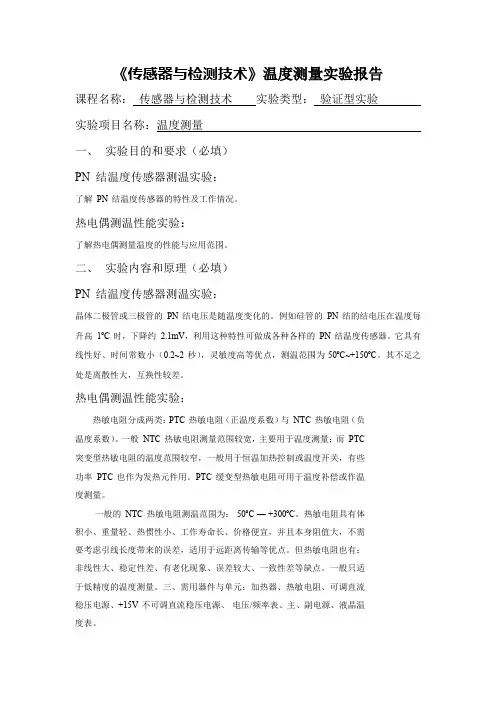

《传感器与检测技术》温度测量实验报告课程名称：传感器与检测技术实验类型：验证型实验实验项目名称：温度测量一、实验目的和要求（必填）PN 结温度传感器测温实验：了解PN 结温度传感器的特性及工作情况。

热电偶测温性能实验：了解热电偶测量温度的性能与应用范围。

二、实验内容和原理（必填）PN 结温度传感器测温实验：晶体二极管或三极管的PN 结电压是随温度变化的。

例如硅管的PN 结的结电压在温度每升高1ºC 时，下降约 2.1mV，利用这种特性可做成各种各样的PN 结温度传感器。

它具有线性好、时间常数小（0.2~2 秒），灵敏度高等优点，测温范围为-50ºC~+150ºC。

其不足之处是离散性大，互换性较差。

热电偶测温性能实验：热敏电阻分成两类：PTC 热敏电阻（正温度系数）与NTC 热敏电阻（负温度系数）。

一般NTC 热敏电阻测量范围较宽，主要用于温度测量；而PTC突变型热敏电阻的温度范围较窄，一般用于恒温加热控制或温度开关，有些功率PTC 也作为发热元件用。

PTC 缓变型热敏电阻可用于温度补偿或作温度测量。

一般的NTC 热敏电阻测温范围为：-50ºC — +300ºC。

热敏电阻具有体积小、重量轻、热惯性小、工作寿命长、价格便宜，并且本身阻值大，不需要考虑引线长度带来的误差，适用于远距离传输等优点。

但热敏电阻也有：非线性大、稳定性差、有老化现象、误差较大、一致性差等缺点。

一般只适于低精度的温度测量。

三、需用器件与单元：加热器、热敏电阻、可调直流稳压电源、+15V 不可调直流稳压电源、电压/频率表、主、副电源、液晶温度表。

三、主要仪器设备PN 结温度传感器测温实验：需用器件与单元：主、副电源、可调直流稳压电源、+15V 不可调直流稳压电源、差动放大器、电压放大器、电压/频率表、加热器、电桥、液晶温度表、PN 结传感器。

热电偶测温性能实验：K 型、E 型热电偶、温度测量控制仪、温度源、差动放大器、电压表、直流稳压电源+15V。

传感器检测技术课程设计红外二极管感应报警电路分析与制作2016 年 6 月目录一．设计要求 (2)二．基本原理 (4)三．硬件电路设计 (5)四．软件设计 (9)五．调试过程与结果分析 (12)结果分析 (12)六.系统硬件电路的选择及说明 (13)七.结论 (15)八．心得体会 (16)九．参考文献 (17)十.附录 (18)附录一 (18)附录二 (18)附录三 (21)一．设计要求1、利用红外人体感应元件家庭防盗自动报警器2、通过设定，当有人进入关闭的室内时报警器便会报警3、选择合适的红外人体感光元件并说明选用理由4、画出你所设计的家庭动报警器电路原理图并予以说明；5、说明你所选择的元件明细表6、简要说明你所设计的传感器的测量特点二．基本原理被动式红外探头的工作原理：人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM 左右的红外线而进行工作的。

人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。

红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。

被动式报警探测器易于布防、价格便宜而被广泛应用。

本设计包括硬件和软件设计两个部分。

模块划分为数据采集、键盘控制、报警等子模块。

电路结构可划分为：热释电红外传感器、报警器、单片机控制电路、LED控制电路及相关的控制管理软件组成。

用户终端完成信息采集、处理、数据传送、功能设定、本地报警等功能。

就此设计的核心模块来说，单片机就是设计的中心单元，所以此系统也是单片机应用系统的一种应用。

单片机应用系统也是有硬件和软件组成。

硬件包括单片机、输入/输出设备、以及外围应用电路等组成的系统，软件是各种工作程序的总称。

单片机应用系统的研制过程包括硬件设计、软件设计等几个阶段。

三．硬件电路设计热释红外传感器主要是由一种高热电系数制成的材料，如锆钛酸铅系陶瓷、钽酸锂、硫酸三甘钛等制成尺寸为2*1mm的探测元件。
