高考物理电磁学知识点之静电场真题汇编及解析

高考物理电磁学知识点之静电场知识点总复习含答案一、选择题1．某电场的电场线的分布如图所示一个带电粒子由M点沿图中虚线所示的途径运动通过N点。

下列判断正确的是（）A．粒子带负电B．电场力对粒子做正功C．粒子在N点的加速度小D．N点的电势比M点的电势高2．某静电场的一簇等差等势线如图中虚线所示，从A点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC所示。

已知A、B、C三点中，A点的电势最低，C点的电势最高，则下列判断正确的是( )A．粒子可能带负电B．粒子在A点的加速度小于在C点的加速度C．粒子在A点的动能小于在C点的动能D．粒子在A点的电势能小于在C点的电势能3．如图，电子在电压为U1的加速电场中由静止开始运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A．U1增大，U2减小B．Uı、U2均增大C．U1减小，U2增大D．U1、U2均减小v进入某电场，由于电场力和重力的作用，4．质量为m的带电微粒以竖直向下的初速度微粒沿竖直方向下落高度h后，速度变为零。

重力加速度大小为g。

该过程中微粒的电势能的增量为（）A ．2012mv B ．mgh C ．2012mv mgh + D ．2012mv mgh - 5．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图所示的轨迹，由此可以判断下列不正确的是A ．在b 飞离电场的同时,a 刚好打在负极板上B ．b 和c 同时飞离电场C ．进电场时c 的速度最大,a 的速度最小D ．动能的增加值c 最小,a 和b 一样大6．在某电场中，把电荷量为2×10-9C 的负点电荷从A 点移到B 点，克服静电力做功4×10-8J ，以下说法中正确的是（ ）A ．电荷在B 点具有的电势能是4×10-8J B ．点电势是20VC ．电荷的电势能增加了4×10-8JD ．电荷的电势能减少了4×10-8J 7．如图所示，在平面直角坐标系中，有方向平行于坐标平面的匀强电场，其中坐标原点O 处的电势为0V ，点A 处的电势为6V ，点B 处的电势为3V ，则电场强度的大小为A ．200V /mB ．2003/V mC ．100/V mD ．1003/V m8．如图所示的实验装置中，平行板电容器的极板A 与一灵敏静电计相连，极板B 接地．若极板B 稍向上移动一点，由观察到的静电计指针变化作出平行板电容器电容变小的结论的依据是（ ）A ．两极板间的电压不变，极板上的电荷量变大B ．两极板间的电压不变，极板上的电荷量变小C．极板上的电荷量几乎不变，两极板间电压变小D．极板上的电荷量几乎不变，两极板间电压变大9．图甲中AB是某电场中的一条电场线。

高考物理电磁学知识点之静电场单元汇编含答案解析(3)一、选择题1．如图所示，四个点电荷所带电荷量的绝对值均为Q ，分别固定在正方形的四个顶点上，正方形边长为a ，则正方形两条对角线交点处的电场强度( )A ．大小为42kQ，方向竖直向上 B ．大小为22kQ，方向竖直向上 C ．大小为42kQ，方向竖直向下 D ．大小为22kQ，方向竖直向下 2．静电场方向平行于x 轴，将一电荷量为q -的带电粒子在x d =处由静止释放，粒子只在电场力作用下沿x 轴运动，其电势能E P 随x 的变化关系如图所示．若规定x 轴正方向为电场强度E 、加速度a 的正方向，四幅示意图分别表示电势ϕ 随x 的分布、场强E 随x 的分布、粒子的加速度a 随x 的变化关系和粒子的动能E k 随x 的变化关系，其中正确的是A ．B ．C ．D ．3．真空中静电场的电势φ在x 正半轴随x 的变化关系如图所示，x 1、x 2、x 3为x 轴上的三个点，下列判断正确的是（ ）A．将一负电荷从x1移到x2，电场力不做功B．该电场可能是匀强电场C．负电荷在x1处的电势能小于在x2处的电势能D．x3处的电场强度方向沿x轴正方向4．如图所示，A、B、C、D为半球形圆面上的四点，处于同一水平面，AB与CD交于球心且相互垂直，E点为半球的最低点，A点放置一个电量为+Q的点电荷，B点放置一个电量为－Q的点电荷，则下列说法正确的是（）A．C、E两点电场强度不相同B．C点电势比E点电势高C．沿CE连线移动一电量为+q的点电荷，电场力始终不做功D．将一电量为+q的点电荷沿圆弧面从C点经E点移动到D点过程中，电场力先做负功，后做正功5．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E。

在与环心等高处放有一质量为m、带电荷量+q的小球,由静止开始沿轨道运动，下述说法正确的是（）A．小球在运动过程中机械能守恒B．小球经过环的最低点时机械能最大C．小球经过环的最低点时对轨道压力为2(mg+qE)D．小球经过环的最低点时对轨道压力为(mg+qE)v进入某电场，由于电场力和重力的作用，6．质量为m的带电微粒以竖直向下的初速度微粒沿竖直方向下落高度h后，速度变为零。

高考物理新电磁学知识点之静电场知识点总复习含答案解析(5)一、选择题1．一平行板电容器充电后与电源断开，负极板接地，两板间有一个带正电的检验电荷固定在P点，如图所示，以C表示电容器的电容，E表示两板间的场强， 表示P点的电势，E表示正电荷在P点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离pl，则下列各物理量与负极板移动距离x的关系图像正确的是（）A．B．C．D．2．如图所示，将带正电的粒子从电场中的A点无初速地释放，不计重力的作用，则下列说法中正确的是（）A．带电粒子一定做加速直线运动B．带电粒子的电势能一定逐渐增大C．带电粒子的动能一定越来越小D．带电粒子的加速度一定越来越大3．图中展示的是下列哪种情况的电场线（）A ．单个正点电荷B ．单个负点电荷C ．等量异种点电荷D ．等量同种点电荷4．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小5．如图所示，虚线a 、b 、c 代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P 、Q 是这条轨迹上的两点，由此可知( )A ．三个等势面中，c 等势面电势高B ．带电质点通过Q 点时动能较小C ．带电质点通过P 点时电势能较大D ．带电质点通过Q 点时加速度较大6．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A ．B ．C ．D ．7．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r =在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 8．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图所示的轨迹，由此可以判断下列不正确的是A ．在b 飞离电场的同时,a 刚好打在负极板上B ．b 和c 同时飞离电场C ．进电场时c 的速度最大,a 的速度最小D ．动能的增加值c 最小,a 和b 一样大9．两个相同的金属小球，所带电荷量大小之比为1:9，相距为r（r远大于金属球的直径），两球之间的库仑引力大小为F。

高考物理新电磁学知识点之静电场解析含答案(5)一、选择题1．如图所示，M、N两点分别放置两个等量异种电荷，A是它们连线的中点，B为连线上靠近N的一点，C为连线中垂线上处于A点上方的一点。

在A、B、C三点中（）A．场强最小的点是C点，电势最高的点是B点B．场强最小的点是A点，电势最高的点是C点C．场强最小的点是A点，电势最高的点是B点D．场强最小的点是C点，电势最高的点是A点2．某静电场的一簇等差等势线如图中虚线所示，从A点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC所示。

已知A、B、C三点中，A点的电势最低，C点的电势最高，则下列判断正确的是( )A．粒子可能带负电B．粒子在A点的加速度小于在C点的加速度C．粒子在A点的动能小于在C点的动能D．粒子在A点的电势能小于在C点的电势能3．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A．三个等势面中，c等势面电势高B．带电质点通过Q点时动能较小C．带电质点通过P点时电势能较大D．带电质点通过Q点时加速度较大4．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度0v 水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球仍以相同的速度0v 从原处飞入，则带电小球（ ）A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央5．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E 。

在与环心等高处放有一质量为m 、带电荷量+q 的小球,由静止开始沿轨道运动，下述说法正确的是（ ）A ．小球在运动过程中机械能守恒B ．小球经过环的最低点时机械能最大C ．小球经过环的最低点时对轨道压力为2(mg +qE )D ．小球经过环的最低点时对轨道压力为(mg +qE )6．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C 的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3VB ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势7．质量为m 的带电微粒以竖直向下的初速度0v 进入某电场，由于电场力和重力的作用，微粒沿竖直方向下落高度h 后，速度变为零。

高考物理电磁学知识点之静电场技巧及练习题附答案(5)一、选择题1．真空中Ox坐标轴上的某点有一个点电荷Q，坐标轴上A、B两点的坐标分别为0.2 m和0.7 m。

在A点放一个带正电的试探电荷，在B点放一个带负电的试探电荷，A、B两点的试探电荷受到电场力的方向都跟x轴正方向相同，电场力的大小F跟试探电荷电量q的关系分别如图中直线a、b所示。

下列说法正确的是A．点电荷Q是正电荷B．点电荷Q的位置坐标为0.30 mC．B点的电场强度的大小为0.25 N/CD．A点的电场强度的方向沿x轴负方向2．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E。

在与环心等高处放有一质量为m、带电荷量+q的小球,由静止开始沿轨道运动，下述说法正确的是（）A．小球在运动过程中机械能守恒B．小球经过环的最低点时机械能最大C．小球经过环的最低点时对轨道压力为2(mg+qE)D．小球经过环的最低点时对轨道压力为(mg+qE)3．在某电场中，把电荷量为2×10-9C的负点电荷从A点移到B点，克服静电力做功4×10-8J，以下说法中正确的是（）A．电荷在B点具有的电势能是4×10-8JB．点电势是20VC．电荷的电势能增加了4×10-8JD．电荷的电势能减少了4×10-8J4．a、b、c、d分别是一个菱形的四个顶点，∠abc=120°．现将三个等量的正点电荷＋Q固定在a、b、c三个顶点上，将一个电量为＋q的点电荷依次放在菱形中心点O点和另一个顶点d 点处，两点相比：（ ）A ．+q 在d 点所受的电场力较大B ．+q 在d 点所具有的电势能较大C ．d 点的电势低于O 点的电势D ．d 点的电场强度大于O 点的电场强度5．关于摩擦起电和感应起电的实质，下列说法正确的是（ ）A ．摩擦起电说明通过做功可以创造电荷B ．摩擦起电说明电荷可以创造C ．感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D ．感应起电说明电荷从带电的物体转移到原来不带电的物体上去了6．研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是( )A ．实验前，只用带电玻璃棒与电容器a 板接触，能使电容器带电B ．实验中，只将电容器b 板向上平移，静电计指针的张角变小C ．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D ．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大7．图甲中AB 是某电场中的一条电场线。

高考物理最新电磁学知识点之静电场知识点总复习含答案(1)一、选择题1．板间距为d 的平行板电容器所带电荷量为Q 时，两极板间电势差为1U ，板间场强为1E 现将电容器所带电荷量变为2Q ，板间距变为12d ，其他条件不变，这时两极板间电势差2U ，板间场强为2E ，下列说法正确的是A ．2121,U U E E ==B ．21212,4U U E E ==C ．2121,2U U E E ==D ．21212,2U UE E ==2．如图所示，足够长的两平行金属板正对竖直放置，它们通过导线与电源E 、定值电阻R 、开关S 相连。

闭合开关后，一个带电的液滴从两板上端的中点处无初速度释放，最终液滴落在某一金属板上。

下列说法中正确的是（ ）A ．液滴在两板间运动的轨迹是一条抛物线B ．电源电动势越大，液滴在板间运动的加速度越大C ．电源电动势越大，液滴在板间运动的时间越长D ．定值电阻的阻值越大，液滴在板间运动的时间越长3．如图所示，某电场中的一条电场线，一电子从a 点由静止释放，它将沿电场线向b 点运动，下列有关该电场的判断正确的是( )A ．该电场一定是匀强电场B ．场强E a 一定小于E bC ．电子具有的电势能E p a 一定大于E p bD ．电势φa >φb4．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A ．粒子在三点所受的电场力不相等B ．粒子必先过a ，再到b ，然后到cC ．粒子在三点所具有的动能大小关系为E kb ＞E ka ＞E kcD ．粒子在三点的电势能大小关系为E pc ＜E pa ＜E pb5．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小6．如图所示，在空间坐标系Oxyz 中有A 、B 、M 、N 点，且AO =BO =MO =NO ；在A 、B 两点分别固定等量同种点电荷+Q 1与+Q 2，若规定无穷远处电势为零，则下列说法正确的是（ ）A ．O 点的电势为零B ．M 点与N 点的电场强度相同C ．M 点与N 点的电势相同D ．试探电荷+q 从N 点移到无穷远处，其电势能增加7．在某电场中，把电荷量为2×10-9C 的负点电荷从A 点移到B 点，克服静电力做功4×10-8J ，以下说法中正确的是（ ）A ．电荷在B 点具有的电势能是4×10-8J B ．点电势是20VC ．电荷的电势能增加了4×10-8J D ．电荷的电势能减少了4×10-8J8．a、b、c、d分别是一个菱形的四个顶点，∠abc=120°．现将三个等量的正点电荷＋Q固定在a、b、c三个顶点上，将一个电量为＋q的点电荷依次放在菱形中心点O点和另一个顶点d点处，两点相比：（）A．+q在d点所受的电场力较大B．+q在d点所具有的电势能较大C．d点的电势低于O点的电势D．d点的电场强度大于O点的电场强度9．空间存在着平行于x轴方向的静电场，P、M、O、N、Q为x轴上的点，P、Q之间各点的电势φ随位置坐标x的变化如图所示。

高考物理电磁学知识点之静电场易错题汇编附答案解析(1)一、选择题1．如图，P为固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b> v c> v aC．a b> a c> a a，v b> v c> v aD．a b> a c> a a，v a>v c>v b2．如图所示，某电场中的一条电场线，一电子从a点由静止释放，它将沿电场线向b点运动，下列有关该电场的判断正确的是()A．该电场一定是匀强电场B．场强E a一定小于E bC．电子具有的电势能E p a一定大于E p bD．电势φa>φb3．在如图所示的电场中, A、B两点分别放置一个试探电荷, F A、F B分别为两个试探电荷所受的电场力．下列说法正确的是A．放在A点的试探电荷带正电B．放在B点的试探电荷带负电C．A点的电场强度大于B点的电场强度D．A点的电场强度小于B点的电场强度4．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A．三个等势面中，c等势面电势高B．带电质点通过Q点时动能较小C．带电质点通过P点时电势能较大D．带电质点通过Q点时加速度较大5．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球以速度v从原处飞入，则带电小球（）球仍以相同的速度A．将打在下板中央B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．若上板不动，将下板下移一段距离，小球可能打在下板的中央6．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A．B．C．D．7．空间存在平行于纸面方向的匀强电场，纸面内ABC三点形成一个边长为1cm的等边三角形。

高考物理新电磁学知识点之静电场真题汇编附答案(1)一、选择题1．如图所示，三条虚线表示某电场的三个等势面，其中φ1=10V ，φ2=20V ，φ3=30V 一个带电粒子只受电场力作用，按图中实线轨迹从A 点运动到B 点，由此可知（ ）A ．粒子带正电B ．粒子的速度变大C ．粒子的加速度变大D ．粒子的电势能变大2．下列说法正确的是（ ）A ．电场不是实物，因此不是物质B ．元电荷就是电子C ．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r =在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 3．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C 的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3VB ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势4．质量为m 的带电微粒以竖直向下的初速度0v 进入某电场，由于电场力和重力的作用，微粒沿竖直方向下落高度h 后，速度变为零。

重力加速度大小为g 。

该过程中微粒的电势能的增量为（ ）A ．2012mv B ．mgh C ．2012mv mgh + D ．2012mv mgh - 5．a 、b 、c 、d 分别是一个菱形的四个顶点，∠abc=120°．现将三个等量的正点电荷＋Q 固定在a、b、c三个顶点上，将一个电量为＋q的点电荷依次放在菱形中心点O点和另一个顶点d点处，两点相比：（）A．+q在d点所受的电场力较大B．+q在d点所具有的电势能较大C．d点的电势低于O点的电势D．d点的电场强度大于O点的电场强度6．空间存在着平行于x轴方向的静电场，P、M、O、N、Q为x轴上的点，P、Q之间各点的电势φ随位置坐标x的变化如图所示。

高考物理电磁学知识点之静电场真题汇编附解析一、选择题1．如图，P为固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b> v c> v aC．a b> a c> a a，v b> v c> v aD．a b> a c> a a，v a>v c>v b2．某静电场的一簇等差等势线如图中虚线所示，从A点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC所示。

已知A、B、C三点中，A点的电势最低，C点的电势最高，则下列判断正确的是( )A．粒子可能带负电B．粒子在A点的加速度小于在C点的加速度C．粒子在A点的动能小于在C点的动能D．粒子在A点的电势能小于在C点的电势能3．如图所示，将带正电的粒子从电场中的A点无初速地释放，不计重力的作用，则下列说法中正确的是（）A．带电粒子一定做加速直线运动B．带电粒子的电势能一定逐渐增大C．带电粒子的动能一定越来越小D．带电粒子的加速度一定越来越大4．图中展示的是下列哪种情况的电场线（ ）A ．单个正点电荷B ．单个负点电荷C ．等量异种点电荷D ．等量同种点电荷5．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小6．如图所示，在空间坐标系Oxyz 中有A 、B 、M 、N 点，且AO =BO =MO =NO ；在A 、B 两点分别固定等量同种点电荷+Q 1与+Q 2，若规定无穷远处电势为零，则下列说法正确的是（ ）A ．O 点的电势为零B ．M 点与N 点的电场强度相同C ．M 点与N 点的电势相同D ．试探电荷+q 从N 点移到无穷远处，其电势能增加7．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A．B．C．D．8．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E。

高考物理新电磁学知识点之静电场知识点总复习附答案解析(5)一、选择题1．如图，P为固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则A．a a>a b>a c，v a>v c>v bB．a a>a b>a c，v b> v c> v aC．a b> a c> a a，v b> v c> v aD．a b> a c> a a，v a>v c>v b2．在如图所示的电场中, A、B两点分别放置一个试探电荷, F A、F B分别为两个试探电荷所受的电场力．下列说法正确的是A．放在A点的试探电荷带正电B．放在B点的试探电荷带负电C．A点的电场强度大于B点的电场强度D．A点的电场强度小于B点的电场强度3．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V、20V、30V，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是（）A．粒子在三点所受的电场力不相等B．粒子必先过a，再到b，然后到cC．粒子在三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb4．图中展示的是下列哪种情况的电场线（）A ．单个正点电荷B ．单个负点电荷C ．等量异种点电荷D ．等量同种点电荷5．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U ，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小6．如图所示，在空间坐标系Oxyz 中有A 、B 、M 、N 点，且AO =BO =MO =NO ；在A 、B 两点分别固定等量同种点电荷+Q 1与+Q 2，若规定无穷远处电势为零，则下列说法正确的是（ ）A ．O 点的电势为零B ．M 点与N 点的电场强度相同C ．M 点与N 点的电势相同D ．试探电荷+q 从N 点移到无穷远处，其电势能增加7．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度0v 水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球仍以相同的速度0v 从原处飞入，则带电小球（ ）A ．将打在下板中央B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．若上板不动，将下板下移一段距离，小球可能打在下板的中央8．在某电场中，把电荷量为2×10-9C的负点电荷从A点移到B点，克服静电力做功4×10-8J，以下说法中正确的是（）A．电荷在B点具有的电势能是4×10-8JB．点电势是20VC．电荷的电势能增加了4×10-8JD．电荷的电势能减少了4×10-8J9．某电场的电场线分布如图所示，M、N、Q是以电场线上一点O为圆心的同一圆周上的三点，OQ连线与直线MN垂直．以下说法正确的是A．O点电势与Q点电势相等B．M、O间的电势差大于O、N间的电势差C．将一负电荷由M点移到Q点，电荷的电势能减少D．正电荷在Q点所受电场力的方向与OQ垂直且竖直向上10．如图甲，倾角为θ的光滑绝缘斜面，底端固定一带电量为Q的正点电荷．将一带正电小物块(可视为质点)从斜面上A点由静止释放，小物块沿斜面向上滑动至最高点B处，此过程中小物块的动能和重力势能随位移的变化图象如图乙(E1和x1为已知量)．已知重力加速度为g，静电力常量为k，由图象可求出( )A．小物块的带电量B．A、B间的电势差C．小物块的质量D．小物块速度最大时到斜面底端的距离11．如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度垂直于电场线、两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。

高考物理新电磁学知识点之静电场解析含答案(1)一、选择题1．a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在的平面平行．已知a点的电势是20V，b点的电势是24V，d点的电势是4V，如图．由此可知，c点的电势为（）A．4V B．8V C．12V D．24V2．如图所示，虚线a、b、c代表电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，由此可知A．带电粒子在P点时的电势能比在Q点时的电势能大B．带电粒子在P点时的加速度大小小于在Q点时的加速度大小C．带电粒子在P点时的速度大小大于在Q点时的速度大小D．带电粒子在R点时的动能与电势能之和比在Q点时的小，比在P点时的大3．真空中静电场的电势φ在x正半轴随x的变化关系如图所示，x1、x2、x3为x轴上的三个点，下列判断正确的是（）A．将一负电荷从x1移到x2，电场力不做功B．该电场可能是匀强电场C．负电荷在x1处的电势能小于在x2处的电势能D．x3处的电场强度方向沿x轴正方向4．如图，电子在电压为U1的加速电场中由静止开始运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A．U1增大，U2减小B．Uı、U2均增大C．U1减小，U2增大D．U1、U2均减小5．如图所示，将带正电的粒子从电场中的A点无初速地释放，不计重力的作用，则下列说法中正确的是（）A．带电粒子一定做加速直线运动B．带电粒子的电势能一定逐渐增大C．带电粒子的动能一定越来越小D．带电粒子的加速度一定越来越大6．如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面之间的电势差相同．实线为一带正电的质点仅在电场力作用下通过该区域的运动轨迹，P、Q是这条轨迹上的两点，由此可知( )A．三个等势面中，c等势面电势高B．带电质点通过Q点时动能较小C．带电质点通过P点时电势能较大D．带电质点通过Q点时加速度较大7．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球以速度v从原处飞入，则带电小球（）球仍以相同的速度A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央8．空间存在着平行于x 轴方向的静电场，P 、M 、O 、N 、Q 为x 轴上的点，P 、Q 之间各点的电势φ随位置坐标x 的变化如图所示。

高考物理专题电磁学知识点之静电场全集汇编及答案一、选择题1．如图，P 为固定的点电荷，虚线是以P 为圆心的两个圆．带电粒子Q 在P 的电场中运动．运动轨迹与两圆在同一平面内，a 、b 、c 为轨迹上的三个点．若Q 仅受P 的电场力作用，其在a 、b 、c 点的加速度大小分别为a a 、a b 、a c ，速度大小分别为v a 、v b 、v c ，则A ．a a >a b >a c ，v a >v c >v bB ．a a >a b >a c ，v b > v c > v aC ．a b > a c > a a ，v b > v c > v aD ．a b > a c > a a ，v a >v c >v b2．如图所示，用劲度系数为15N/m 的轻弹簧悬挂一个绝缘带有电荷量为72.010C -⨯的小球A ，此时弹簧的长度为10cm 。

在A 的正下方放一个带电球B 时，弹簧伸长量增加4cm ，此时两球相距12cm 。

已知静电力常量为922910N m /C k =⨯⋅，A 、B 可视为点电荷，则（ ）A ．A 球受到的库仑力是2.1NB ．A 球受到的库仑力是1.5NC ．B 球带负电，电荷量是51.210C -⨯D ．B 球带负电，电荷量是64.810C -⨯3．如图所示，虚线a 、b 、c 代表电场中的三条电场线，实线为一带负电的粒子仅在电场力作用下通过该区域时的运动轨迹，P 、R 、Q 是这条轨迹上的三点，由此可知A ．带电粒子在P 点时的电势能比在Q 点时的电势能大B ．带电粒子在P 点时的加速度大小小于在Q 点时的加速度大小C ．带电粒子在P 点时的速度大小大于在Q 点时的速度大小D ．带电粒子在R 点时的动能与电势能之和比在Q 点时的小，比在P 点时的大4．真空中静电场的电势φ在x正半轴随x的变化关系如图所示，x1、x2、x3为x轴上的三个点，下列判断正确的是（）A．将一负电荷从x1移到x2，电场力不做功B．该电场可能是匀强电场C．负电荷在x1处的电势能小于在x2处的电势能D．x3处的电场强度方向沿x轴正方向5．如图，电子在电压为U1的加速电场中由静止开始运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A．U1增大，U2减小B．Uı、U2均增大C．U1减小，U2增大D．U1、U2均减小6．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E。

《静电场》高考解析课程适用新高二学生、高三总复习学生高考分值年份2015 2014 2013 2012 2011 2010 2009题号T24 T15 T18/T22 T24 T24 T18/T23 T16/T20 分值20分6分12分20分20分12分12分静电场概述静电场作为电磁学最重要的一章，从历年高考的分值来看，平均分值在15分以上，2015年、2012年和2011年都是以压轴的计算题出现。

静电场考查的重要的知识点有：1、电场的力的性质-电场强度、电场线；2、电场的能的性质-电势能、电势和电势差；3、电容器；4、带电粒子在电场中加速偏转等。

静电场课时规划讲次主题课时第01讲静电场重要考点知识梳理2课时第02讲静电场历年高考分析2课时第03讲静电场同步经典例题分析2课时历年高考真题（2015北京高考，24）（20分）真空中放置的平行金属板可以用作光电转换装置，如图所示。

光照前两板都不带电。

以光照射A板，则板中的电子可能吸收光的能量而逸出。

假设所有逸出的电子都垂直于A板向B板运动，忽略电子之间的相互作用。

保持光照条件不变，a和b为接线柱。

已知单位时间内从A板逸出的电子数为N，电子逸出时的最大动能为Ekm，元电荷为e。

⑴求A板和B板之间的最大电势差Um，以及将a、b短接时回路中的电流I短；⑵图示装置可看作直流电源，求其电动势E和内阻r；⑶在a和b之间连接一个外电阻时，该电阻两端的电压为U。

外电阻上消耗的电功率设为P；单位时间内到达B板的电子，在从A板运动到B板的过程中损失的动能之和设为ΔE k。

请推导证明：P=ΔE k。

（2014北京高考，15）（6分）．如图所示，实线表示某静电场的电场线，虚线表示该电场的等势面。

下列判断正确的是A．1、2两点的场强相等B．1、3两点的场强相等C．1、2两点的电势相等D．2、3两点的电势相等（2013北京高考，18）（6分）．某原子电离后其核外只有一个电子，若该电子在核的静电力作用下绕核做匀速圆周运动，那么电子运动A．半径越大，加速度越大B．半径越小，周期越大C．半径越大，角速度越小D．半径越小，线速度越小（2013北京高考，22）（16分）如图所示，两平行金属板间距为d，电势差为U，板间电场可视为匀强电场；金属板下方有一磁感应强度为B的匀强磁场。

高考物理电磁学知识点之静电场知识点总复习有答案解析(6)一、选择题1．如图，在场强为E的匀强电场中有一个质量为m的带正电小球A悬挂在绝缘细线上，小球静止时细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带电量应为( )A．mgEB．3mgEC．2mgED．2mgE2．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球仍以相同的速度v从原处飞入，则带电小球（）A．将打在下板中央B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．若上板不动，将下板下移一段距离，小球可能打在下板的中央3．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E。

在与环心等高处放有一质量为m、带电荷量+q的小球,由静止开始沿轨道运动，下述说法正确的是（）A．小球在运动过程中机械能守恒B．小球经过环的最低点时机械能最大C．小球经过环的最低点时对轨道压力为2(mg+qE)D．小球经过环的最低点时对轨道压力为(mg+qE)4．下列说法正确的是（）A．电场不是实物，因此不是物质B．元电荷就是电子C．首次比较准确地测定电子电荷量的实验是密立根油滴实验，其实验原理是微小带电油滴在电场中受力平衡D ．库仑定律122kq q F r =与万有引力定律122km m F r =在形式上很相似；由此人们认识到库仑力与万有引力是同种性质的力 5．如图所示，匀强电场中三点A 、B 、C 是一个三角形的三个顶点，30ABC CAB ∠=∠=︒，23m BC =，已知电场线平行于ABC 所在的平面，一个电荷量6110C q -=-⨯的点电荷由A 移到B 的过程中，电势能增加了51.210J -⨯，由B 移到C 的过程中电场力做功6610J -⨯，下列说法正确的是（ ）A ．B 、C 两点的电势差为3VB ．该电场的电场强度为1V/mC ．正电荷由C 点移到A 点的过程中，电势能增加D ．A 点的电势低于B 点的电势6．质量为m 的带电微粒以竖直向下的初速度0v 进入某电场，由于电场力和重力的作用，微粒沿竖直方向下落高度h 后，速度变为零。

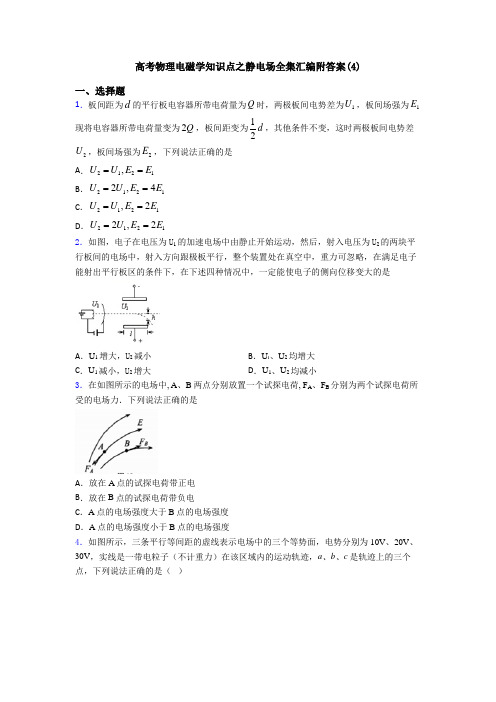

高考物理电磁学知识点之静电场全集汇编附答案(4)一、选择题1．板间距为d 的平行板电容器所带电荷量为Q 时，两极板间电势差为1U ，板间场强为1E 现将电容器所带电荷量变为2Q ，板间距变为12d ，其他条件不变，这时两极板间电势差2U ，板间场强为2E ，下列说法正确的是A ．2121,U U E E ==B ．21212,4U U E E ==C ．2121,2U U E E ==D ．21212,2U UE E ==2．如图，电子在电压为U 1的加速电场中由静止开始运动，然后，射入电压为U 2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A ．U 1增大，U 2减小B ．U ı、U 2均增大C ．U 1减小，U 2增大D ．U 1、U 2均减小 3．在如图所示的电场中, A 、B 两点分别放置一个试探电荷, F A 、F B 分别为两个试探电荷所受的电场力．下列说法正确的是A ．放在A 点的试探电荷带正电B ．放在B 点的试探电荷带负电C ．A 点的电场强度大于B 点的电场强度D ．A 点的电场强度小于B 点的电场强度4．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V 、20V 、30V ，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a 、b 、c 是轨迹上的三个点，下列说法正确的是（ ）A．粒子在三点所受的电场力不相等B．粒子必先过a，再到b，然后到cC．粒子在三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb5．图中展示的是下列哪种情况的电场线（）A．单个正点电荷B．单个负点电荷C．等量异种点电荷D．等量同种点电荷6．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球以速度v从原处飞入，则带电小球（）球仍以相同的速度A．将打在下板中央B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．若上板不动，将下板下移一段距离，小球可能打在下板的中央7．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A．B．C．D．8．如图所示,一绝缘光滑半圆环轨道放在竖直向下的匀强电场中，电场强度大小为E。

高考物理电磁学知识点之静电场技巧及练习题附答案(4)一、选择题1．特斯拉线圈是一种制造人工闪电的装置，该装置的简化结构如图所示。

金属顶端和大地构成一个特殊的电容器。

顶端放电后，“电荷补充线圈”给顶端补充电荷，因而能持续地放电。

设顶端与大地间电压为U ，顶端带电量为Q ，下列说法正确的是（ ）A ．放电过程中，该电容器的电容增大B ．充电过程中，该电容器的电容增大C ．若Q 不变，顶端离地面越近U 越小D ．若Q 不变，顶端正对面积越大U 越大 2．真空中静电场的电势φ在x 正半轴随x 的变化关系如图所示，x 1、x 2、x 3为x 轴上的三个点，下列判断正确的是（ ）A ．将一负电荷从x 1移到x 2，电场力不做功B ．该电场可能是匀强电场C ．负电荷在x 1处的电势能小于在x 2处的电势能D ．x 3处的电场强度方向沿x 轴正方向3．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=4．如图所示的电场中，虚线a 、b 、c 为三个等势面，相邻等势面之间的电势差相等，即ab BC U U =，一带负电的质点仅在电场力的作用下通过该区域时的运动轨迹如实线所示，P 、Q 是这条轨迹上的两点，由此可知A ．a 、b 、c 三个等势面中，a 的电势最高B ．带电质点在P 点的动能比在Q 点大C ．带电质点在P 点的电势能比在Q 点小D ．带电质点在P 点时的加速度比在Q 点小5．如图所示，在空间坐标系Oxyz 中有A 、B 、M 、N 点，且AO =BO =MO =NO ；在A 、B 两点分别固定等量同种点电荷+Q 1与+Q 2，若规定无穷远处电势为零，则下列说法正确的是（ ）A ．O 点的电势为零B ．M 点与N 点的电场强度相同C ．M 点与N 点的电势相同D ．试探电荷+q 从N 点移到无穷远处，其电势能增加6．在某电场中，把电荷量为2×10-9C 的负点电荷从A 点移到B 点，克服静电力做功4×10-8J ，以下说法中正确的是（ ）A．电荷在B点具有的电势能是4×10-8J B．点电势是20VC．电荷的电势能增加了4×10-8J D．电荷的电势能减少了4×10-8J7．下列选项中的各14圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各14圆环间彼此绝缘．坐标原点O处电场强度最大的是A．B．C．D．8．如图所示，下列四个选项中的点电荷与空间中的a、b两点均关于O点对称，其中a、b 两点的电势和场强都相同的是（）A．B．C．D．9．关于摩擦起电和感应起电的实质，下列说法正确的是（）A．摩擦起电说明通过做功可以创造电荷B．摩擦起电说明电荷可以创造C．感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D．感应起电说明电荷从带电的物体转移到原来不带电的物体上去了10．某电场的电场线分布如图所示，M、N、Q是以电场线上一点O为圆心的同一圆周上的三点，OQ连线与直线MN垂直．以下说法正确的是A．O点电势与Q点电势相等B．M、O间的电势差大于O、N间的电势差C．将一负电荷由M点移到Q点，电荷的电势能减少D．正电荷在Q点所受电场力的方向与OQ垂直且竖直向上11．一个电子只在电场力作用下从a点运动到b点的轨迹如图中虚线所示，图中一组平行实线可能是电场线也可能是等势面，下列说法中正确的是A．如果实线是电场线，则a点的电势比b点的电势高B．如果实线是等势面，则a点的电势比b点的电势低C．如果实线是电场线，则电子在a点的电势能比在b点的电势能大D．如果实线是等势面，则电子在a点的电势能比在b点的电势能大12．如图所示为一对不等量异号点电荷的电场线分布，下列说法正确的是（）A．1Q可能带正电，也可能带负电B．B处没有电场线，故B处场强为零C．A点电势一定高于B点电势D．将一电子从A移到B点，电场力对电子做正功13．如图，在场强为E的匀强电场中有一个质量为m的带正电小球A悬挂在绝缘细线上，小球静止时细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带电量应为( )A ．mg EB ．3mg EC ．2mg ED ．2mg E14．如图所示，在水平向右的匀强电场中，一质量为m 、带电荷为q 的小球，经过P 点时速度大小为0v ，方向水平向右;经过Q 点时速度大小也为0v ，方向竖直向下，Q 点与P 点的水平距离与竖直距离相等，重力加速度大小为g , 下列说法正确的是A ．小球从P 点到Q 点的运动过程中速度可能先增大后减小B ．小球从P 点到Q 点运动过程中机械能保持不变C ．小球运动的加速度大小为gD ．匀強电场的电场强度大小为mg q15．点电荷A 和B ，分别带正电和负电，电量分别为4Q 和Q ，如图所示，在AB 连线上，电场强度为零的地方在（ ）A ．B 左侧B ．A 右侧C ．A 和B 之间D ．A 的右侧及B 的左侧16．两电荷量分别为q1和q2的点电荷固定在x 轴上的O 、M 两点，两电荷连线上各点电势φ随x 变化的关系如图所示，其中C 为ND 段电势最低的点，则下列说法正确的是( )A ．q1、q2为等量异种电荷B ．N 、C 两点间场强方向沿x 轴负方向C ．N 、D 两点间的电场强度大小沿x 轴正方向先减小后增大D ．将一正点电荷从N 点移到D 点，电势能先增大后减小17．真空中Ox 坐标轴上的某点有一个点电荷Q ，坐标轴上A 、B 两点的坐标分别为0.2 m 和0.7 m 。

高考物理专题电磁学知识点之静电场易错题汇编及解析一、选择题1．如图所示，四个点电荷所带电荷量的绝对值均为Q ，分别固定在正方形的四个顶点上，正方形边长为a ，则正方形两条对角线交点处的电场强度( )A ．大小为42kQ ，方向竖直向上B ．大小为22kQ ，方向竖直向上C ．大小为42kQ ，方向竖直向下D ．大小为22kQ ，方向竖直向下 2．如图所示，实线表示某电场中的四个等势面，它们的电势分别为123,,ϕϕϕ和4ϕ，相邻等势面间的电势差相等.一带负电的粒子(重力不计)在该电场中运动的轨迹如虚线所示，a 、b 、c 、d 是其运动轨迹与等势面的四个交点，则可以判断（ ）A ．4ϕ等势面上各点场强处处相同B ．四个等势面的电势关系是1234ϕϕϕϕ<<<C ．粒子从a 运动到d 的过程中静电力直做负功D ．粒子在a 、b 、c 、d 四点的速度大小关系是a b c d v v v v <<=3．图中展示的是下列哪种情况的电场线（ ）A ．单个正点电荷B ．单个负点电荷C ．等量异种点电荷D ．等量同种点电荷 4．三个α粒子在同一地点沿同一方向飞入偏转电场，出现了如图所示的轨迹，由此可以判断下列不正确的是A．在b飞离电场的同时,a刚好打在负极板上B．b和c同时飞离电场C．进电场时c的速度最大,a的速度最小D．动能的增加值c最小,a和b一样大5．在某电场中，把电荷量为2×10-9C的负点电荷从A点移到B点，克服静电力做功4×10-8J，以下说法中正确的是（）A．电荷在B点具有的电势能是4×10-8JB．点电势是20VC．电荷的电势能增加了4×10-8JD．电荷的电势能减少了4×10-8J6．图中虚线为电场中与场强方向垂直的等间距平行直线，两粒子M、N质量相等，所带电荷的绝对值也相等．现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a、b、c为实线与虚线的交点，已知O点电势高于c 点．若不计重力，则A．M带负电荷，N带正电荷B．N在a点的速度与M在c点的速度大小相同C．N在从O点运动至a点的过程中克服电场力做功D．M在从O点运动至b点的过程中，电场力对它做的功等于零7．如图所示，下列四个选项中的点电荷与空间中的a、b两点均关于O点对称，其中a、b 两点的电势和场强都相同的是（）A．B．C．D．8．一个简易的电磁弹射玩具如图所示，线圈、铁芯组合充当炮筒，硬币充当子弹。

高考物理专题电磁学知识点之静电场易错题汇编及答案一、选择题1．一平行板电容器充电后与电源断开，负极板接地，两板间有一个带正电的检验电荷固定在P点，如图所示，以C表示电容器的电容，E表示两板间的场强， 表示P点的电势，E表示正电荷在P点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离pl，则下列各物理量与负极板移动距离x的关系图像正确的是（）A．B．C．D．2．如图所示，足够长的两平行金属板正对竖直放置，它们通过导线与电源E、定值电阻R、开关S相连。

闭合开关后，一个带电的液滴从两板上端的中点处无初速度释放，最终液滴落在某一金属板上。

下列说法中正确的是（）A．液滴在两板间运动的轨迹是一条抛物线B．电源电动势越大，液滴在板间运动的加速度越大C．电源电动势越大，液滴在板间运动的时间越长D．定值电阻的阻值越大，液滴在板间运动的时间越长3．如图所示，将带正电的粒子从电场中的A点无初速地释放，不计重力的作用，则下列说法中正确的是（）A．带电粒子一定做加速直线运动B．带电粒子的电势能一定逐渐增大C．带电粒子的动能一定越来越小D．带电粒子的加速度一定越来越大4．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V、20V、30V，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是（）A．粒子在三点所受的电场力不相等B．粒子必先过a，再到b，然后到cC．粒子在三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb5．如图所示是示波管的原理示意图，XX′和YY′上不加电压时，在荧光屏的正中央出现一亮斑，现将XX′和YY′分别连接如图甲乙所示电压，从荧光屏正前方观察，你应该看到的是图中哪一个图形？A．B．C．D．6．如图所示，将一带电小球A通过绝缘细线悬挂于O点，细线不能伸长。

现要使细线偏离竖直线30°角，可在O点正下方的B点放置带电量为q1的点电荷，且BA连线垂直于OA；也可在O点正下方C点放置带电量为q2的点电荷，且CA处于同一水平线上。

高考物理新电磁学知识点之静电场分类汇编及答案解析(2)一、选择题1．一平行板电容器充电后与电源断开，负极板接地，两板间有一个带正电的检验电荷固定在P 点，如图所示，以C 表示电容器的电容，E 表示两板间的场强，ϕ表示P 点的电势，p E 表示正电荷在P 点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离0l ，则下列各物理量与负极板移动距离x 的关系图像正确的是（ ）A ．B ．C ．D ．2．如图所示，用劲度系数为15N/m 的轻弹簧悬挂一个绝缘带有电荷量为72.010C -⨯的小球A ，此时弹簧的长度为10cm 。

在A 的正下方放一个带电球B 时，弹簧伸长量增加4cm ，此时两球相距12cm 。

已知静电力常量为922910N m /C k =⨯⋅，A 、B 可视为点电荷，则（ ）A ．A 球受到的库仑力是2.1NB ．A 球受到的库仑力是1.5NC ．B 球带负电，电荷量是51.210C -⨯D ．B 球带负电，电荷量是64.810C -⨯3．静电场方向平行于x 轴，将一电荷量为q -的带电粒子在x d =处由静止释放，粒子只在电场力作用下沿x 轴运动，其电势能E P 随x 的变化关系如图所示．若规定x 轴正方向为电场强度E 、加速度a 的正方向，四幅示意图分别表示电势ϕ 随x 的分布、场强E 随x 的分布、粒子的加速度a随x的变化关系和粒子的动能E k随x的变化关系，其中正确的是A．B．C．D．4．真空中静电场的电势φ在x正半轴随x的变化关系如图所示，x1、x2、x3为x轴上的三个点，下列判断正确的是（）A．将一负电荷从x1移到x2，电场力不做功B．该电场可能是匀强电场C．负电荷在x1处的电势能小于在x2处的电势能D．x3处的电场强度方向沿x轴正方向5．如图所示，真空中有两个带等量正电荷的Q1、Q2固定在水平x轴上的A、B两点。

一质量为m、电荷量为q的带电小球恰好静止在A、B连线的中垂线上的C点，由于某种原因，小球带电荷量突然减半。
