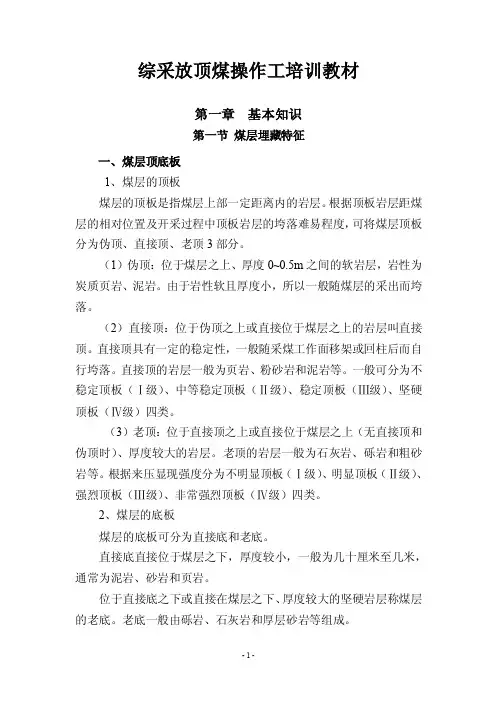

综采放顶煤操作工培训教材第一章基本知识第一节煤层埋藏特征一、煤层顶底板1、煤层的顶板煤层的顶板是指煤层上部一定距离内的岩层。
根据顶板岩层距煤层的相对位置及开采过程中顶板岩层的垮落难易程度，可将煤层顶板分为伪顶、直接顶、老顶3部分。
（1）伪顶：位于煤层之上、厚度0~0.5m之间的软岩层，岩性为炭质页岩、泥岩。
由于岩性软且厚度小，所以一般随煤层的采出而垮落。
（2）直接顶：位于伪顶之上或直接位于煤层之上的岩层叫直接顶。
直接顶具有一定的稳定性，一般随采煤工作面移架或回柱后而自行垮落。
直接顶的岩层一般为页岩、粉砂岩和泥岩等。
一般可分为不稳定顶板（Ⅰ级）、中等稳定顶板（Ⅱ级）、稳定顶板（Ⅲ级）、坚硬顶板（Ⅳ级）四类。
（3）老顶：位于直接顶之上或直接位于煤层之上（无直接顶和伪顶时）、厚度较大的岩层。
老顶的岩层一般为石灰岩、砾岩和粗砂岩等。
根据来压显现强度分为不明显顶板（Ⅰ级）、明显顶板（Ⅱ级）、强烈顶板（Ⅲ级）、非常强烈顶板（Ⅳ级）四类。
2、煤层的底板煤层的底板可分为直接底和老底。
直接底直接位于煤层之下，厚度较小，一般为几十厘米至几米，通常为泥岩、砂岩和页岩。
位于直接底之下或直接在煤层之下、厚度较大的坚硬岩层称煤层的老底。
老底一般由砾岩、石灰岩和厚层砂岩等组成。
二、煤层参数1、煤层的结构根据煤层中有无较稳定的矸石夹层，可将煤层分为两类，即简单结构煤层和复杂结构煤层。
(l)简单结构煤层。
这类煤层中没有呈层状出现的稳定的矸石夹层，但仍然可能夹有较少的矿物质或结核。
简单煤层在开采过程中极易被开采且煤质好、灰分较低。
(2)复杂结构煤层。
复杂结构煤层中常含有较稳定的夹石层，少则一层．多则几层至十几层，如图1所示。
煤层中夹矸的层数多、厚度大，则影响采掘工作面机械破煤，同时也会影响煤质，使煤的灰分增高。
图1 复杂结构煤层1、3、5、7、9—煤层；2、4、6、8 —夹矸层2、煤层的厚度煤层厚度指煤层顶、底板之间的垂直距离。
对于复杂煤层，在计算煤层厚度时，如考虑夹矸在内则称其为总厚度{除去夹矸的纯煤厚度称为有益厚度。

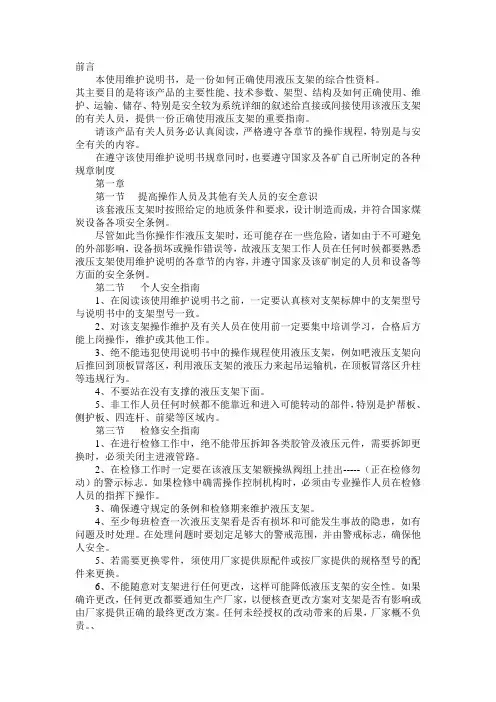

前言本使用维护说明书，是一份如何正确使用液压支架的综合性资料。
其主要目的是将该产品的主要性能、技术参数、架型、结构及如何正确使用、维护、运输、储存、特别是安全较为系统详细的叙述给直接或间接使用该液压支架的有关人员，提供一份正确使用液压支架的重要指南。
请该产品有关人员务必认真阅读，严格遵守各章节的操作规程，特别是与安全有关的内容。
在遵守该使用维护说明书规章同时，也要遵守国家及各矿自己所制定的各种规章制度第一章第一节提高操作人员及其他有关人员的安全意识该套液压支架时按照给定的地质条件和要求，设计制造而成，并符合国家煤炭设备各项安全条例。
尽管如此当你操作作液压支架时，还可能存在一些危险，诸如由于不可避免的外部影响，设备损坏或操作错误等，故液压支架工作人员在任何时候都要熟悉液压支架使用维护说明的各章节的内容，并遵守国家及该矿制定的人员和设备等方面的安全条例。
第二节个人安全指南1、在阅读该使用维护说明书之前，一定要认真核对支架标牌中的支架型号与说明书中的支架型号一致。
2、对该支架操作维护及有关人员在使用前一定要集中培训学习，合格后方能上岗操作，维护或其他工作。
3、绝不能违犯使用说明书中的操作规程使用液压支架，例如吧液压支架向后推回到顶板冒落区，利用液压支架的液压力来起吊运输机，在顶板冒落区升柱等违规行为。
4、不要站在没有支撑的液压支架下面。
5、非工作人员任何时候都不能靠近和进入可能转动的部件，特别是护帮板、侧护板、四连杆、前梁等区域内。
第三节检修安全指南1、在进行检修工作中，绝不能带压拆卸各类胶管及液压元件，需要拆卸更换时，必须关闭主进液管路。
2、在检修工作时一定要在该液压支架额操纵阀组上挂出-----（正在检修勿动）的警示标志。
如果检修中确需操作控制机构时，必须由专业操作人员在检修人员的指挥下操作。
3、确保遵守规定的条例和检修期来维护液压支架。
4、至少每班检查一次液压支架看是否有损坏和可能发生事故的隐患，如有问题及时处理。
ZY6000/18/38 型掩护式支架使用维护说明书郑州煤矿机械集团有限责任公司2007年9月地址：郑州市华山路105号邮编：450013电话：传真：目录前言第一章综合安全指南第一节提高操作人员及其他有关人员的安全意识第二节个人安全指南第三节检修安全指南第四节操作安全指南第五节拆装安全指南第六节运输安全指南第二章储存、运输、安装及试运转第一节储存第二节地面支架运输第三节下井前地面联调试运转第四节井下运输及安装第三章操作第一节支护方式第二节操作方式第三节操作步骤第四节对支架操作维护的要求第四章液压系统第一节液压系统的组成第二节液压系统中主要液压部件的功能与原理第五章液压支架主要技术特征第一节液压支架主要技术参数第二节液压支架适应条件及配套设备第三节液压支架主要结构件第六章液压支架常见故障与排除前言本使用维护说明书，是一份如何正确使用液压支架的综合性资料。
其主要目的是将该产品的主要性能、技术参数、架型、结构及如何正确使用、维护、运输、储存、特别是安全较为系统详细的叙述给直接或间接使用该液压支架的有关人员，提供一份正确使用液压支架的重要指南。
请该产品有关的工作人员务必认真阅读，严格遵守各章节中的操作规程，特别是与安全有关的内容。
在遵守该使用维护说明书规章的同时，也要遵守国家及各矿自己所制定的各种规章制度。
若有因违犯说明书中的操作规程而造成的所有后果，厂家概不负责。
在该使用说明书中因为说明支架而涉及到其它设备的内容只是给大家提个醒，便于叙述，仅供参考，不作依据。
支架型号说明第一节提高操作人员及其他有关人员的安全意识该套液压支架是按照给定的地质条件和要求，设计制造而成，并符合国家煤炭设备各项安全条例。
尽管如此当你操作液压支架时，还可能存在一些危险，诸如由于不可避免的外部的影响，设备损坏或操作错误等，故液压支架工作人员在任何时候都要熟悉液压支架使用维护说明的各章节的内容，并遵守国家及该矿制定的人员和设备等方面的安全条例。

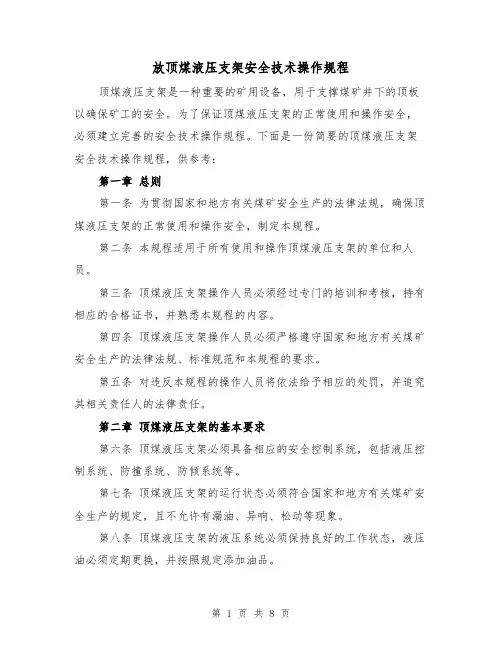

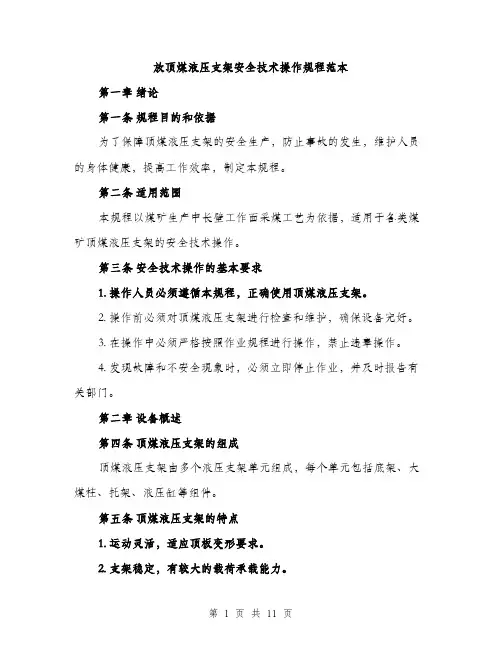

放顶煤液压支架安全技术操作规程顶煤液压支架是一种重要的矿用设备，用于支撑煤矿井下的顶板以确保矿工的安全。
为了保证顶煤液压支架的正常使用和操作安全，必须建立完善的安全技术操作规程。
下面是一份简要的顶煤液压支架安全技术操作规程，供参考：第一章总则第一条为贯彻国家和地方有关煤矿安全生产的法律法规，确保顶煤液压支架的正常使用和操作安全，制定本规程。
第二条本规程适用于所有使用和操作顶煤液压支架的单位和人员。
第三条顶煤液压支架操作人员必须经过专门的培训和考核，持有相应的合格证书，并熟悉本规程的内容。
第四条顶煤液压支架操作人员必须严格遵守国家和地方有关煤矿安全生产的法律法规、标准规范和本规程的要求。
第五条对违反本规程的操作人员将依法给予相应的处罚，并追究其相关责任人的法律责任。
第二章顶煤液压支架的基本要求第六条顶煤液压支架必须具备相应的安全控制系统，包括液压控制系统、防撞系统、防倾系统等。
第七条顶煤液压支架的运行状态必须符合国家和地方有关煤矿安全生产的规定，且不允许有漏油、异响、松动等现象。
第八条顶煤液压支架的液压系统必须保持良好的工作状态，液压油必须定期更换，并按照规定添加油品。
第九条顶煤液压支架的密封装置必须保持完好，且不得随意拆卸或更换。
第十条顶煤液压支架必须按照要求做好定期检修和维护，液压缸、传动链条、支撑柱等部件必须保持灵活、可靠。
第三章顶煤液压支架的操作要求第十一条操作人员必须全面了解顶煤液压支架的结构、性能、工作原理，且熟悉操作规程的内容。
第十二条操作人员必须认真检查支架和液压系统的工作状态，确保支架及相关的部件没有松动、损坏或异响。
第十三条操作人员在操作前必须仔细查看液压阀、手动阀和开关的位置，确保处于正确的状态。
第十四条操作人员在操作过程中必须具备安全防护意识，保持良好的工作姿态，并正确使用操作工具。
第十五条操作人员必须严格遵守操作规程的要求，按照正确的顺序开启和关闭阀门，以及正确的操作手册进行操作。
Z F5300/17/32型放顶煤液压支架ZFG6000/17/32H型放顶煤过渡液压支架使用维护说明书西山煤电（集团）有限责任公司机电厂2013年1月第一章支架的结构及性能ZF5300/17/32型放顶煤液压支架是在认真总结国内外综采技术成果，分析研究各种放顶煤支架特点和使用经验的基础上而开发出的新型液压支架。
该支架通过优化设计，改善了支架的受力状况，提高了支架的使用寿命。
第一节支架的适用条件1．用于放顶煤开采工作面；2．适应倾角小于15°；第二节支架的主要配套设备采煤机：MG250/600电牵引采煤机输送机：SGZ－764/630前部刮板输送机SGZ－764/630后部刮板输送机第三节执行标准1、GB25974.1-2010《煤矿用液压支架第1部分：通用技术条件》2、GB25974.2-2010《煤矿用液压支架第2部分：立柱和千斤顶技术条件》3、GB25974.3-2010《煤矿用液压支架第3部分：液压控制系统及阀》4、MT/T587-2011《液压支架结构件制造技术条件》第四节型号含义Z——液压支架；F——放顶煤；5300——工作阻力为5300kN；17——支架最小高度为1700mm；32——支架最大高度为3200mm。
第五节支架的主要技术特征1.2 立柱、千斤顶技术参数1.2.2推移千斤项：1根1.2.3 护帮千斤顶：1根1.2.5侧推千斤顶3根1.2.6尾梁千斤顶2根1.2.7 插板千斤顶2根1.2.8 抬底千斤顶1根1.2.9 拉后溜千斤顶1根2.1 立柱、千斤顶技术参数2.1.2推移千斤项：1根2.1.3 护帮千斤顶：1根2.1.5侧推千斤顶3根2.1.6尾梁千斤顶2根2.1.7 插板千斤顶2根2.1.8 伸缩梁千斤顶2根2.1.9 拉后溜千斤顶1根第六节支架组成及其作用ZF5300/17/32型放顶煤液压支架主要由金属结构件、液压元件二大部分组成。
金属结构件有：护帮板、前梁、顶梁、顶梁侧护板、掩护梁、掩护梁侧护板、尾梁、插板、前连杆、后连杆、底座和推杆等。

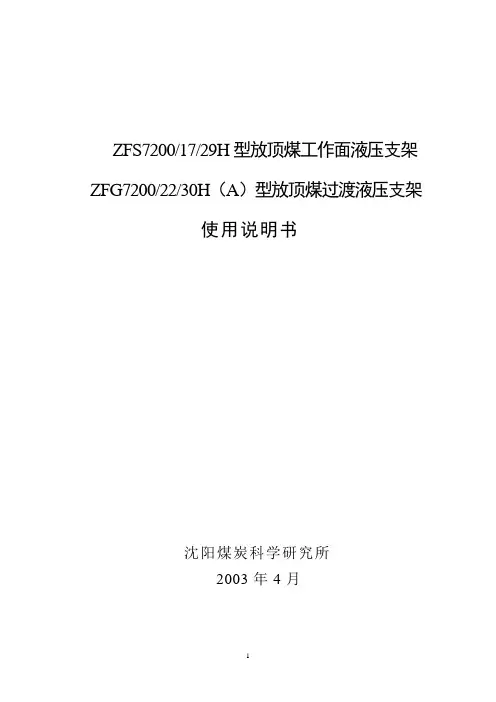

ZFS7200/17/29H型放顶煤工作面液压支架ZFG7200/22/30H（A）型放顶煤过渡液压支架使用说明书沈阳煤炭科学研究所2003年4月目录一、概述二、支架的组成、用途及特点三、主要技术特征四、适应条件及配套设备五、主要结构部件及作用六、液压系统七、主要液压元件八、支架的验收、运输及井下安装九、支架的使用、操作和维护十、常见故障、原因及处理一、简述ZFS7200/17/29H型放顶煤工作面液压支架ZFG7200/22/30H型放顶煤过渡液压支架是根据我国厚及特厚煤层且矿压较大的地质条件，并针对使用现场的具体使用条件和用户具体要求，在吸取国内外同类型支架优点基础上设计、制造的两种高工作阻力、高强度、大插板支撑掩护式低位放顶煤支架。
两种支架与采煤机、前、后两部输送机及端头支架配套使用，可实现水平工作面或倾角小于10 的倾斜工作面厚或特厚煤层的割煤、移架、支护、放煤和运煤机械化作业，为推进与完善我国的综放开采，增加工作面单产，提高经济效益，减轻工人劳动强度，实现安全生产，提供了两种较为理想的国内外工阻最高的综放支护设备。
两种支架均为四柱倒置四连杆支撑掩护式低位大插板放煤型式。
四根立柱支撑顶梁，主要承受顶板的垂直压力，并通过底座传递到底板上；通过布置在前、后两排立柱内的倒置宽整体四连杆与顶梁及底座铰接，使支架升降按一定的双纽线轨迹运动，并承受支架所受的水平力和侧向力；尾梁由两个内径为160mm（过渡架180mm）千斤顶支撑，内设行程800mm的大插板，用来掩护支架后部空间并放煤，顶梁和尾梁均带有固定和活动侧护板调节架间距；前梁带有伸缩梁和护帮板，使得该支架支撑能力大，切顶与防护性能好，支架纵横向稳定性较强。
ZFS7200/17/29H型放顶煤工作面支架、ZFG7200/23/32H型放顶煤过渡支架主要参数合理，结构比较完善，功能较为全面，材料及制造立足国内，拆装、检修较为方便。
液压控制元件均为择优选择的国内定型产品，操作简单，维修方便，配件供应有充分保证。

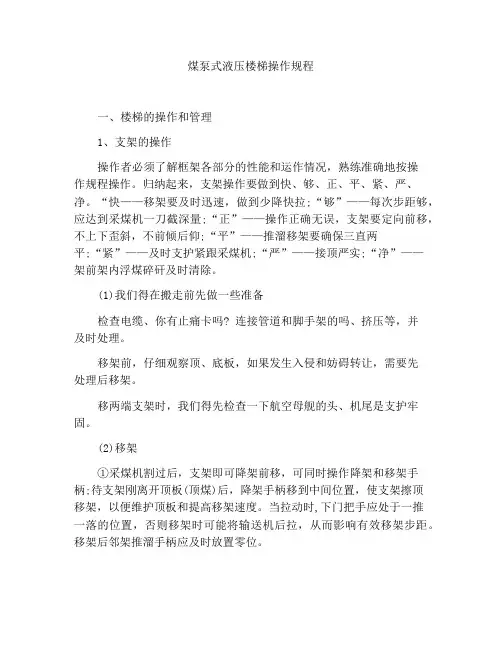

煤泵式液压楼梯操作规程一、楼梯的操作和管理1、支架的操作操作者必须了解框架各部分的性能和运作情况，熟练准确地按操作规程操作。
归纳起来，支架操作要做到快、够、正、平、紧、严、净。
“快——移架要及时迅速，做到少降快拉;“够”——每次步距够，应达到采煤机一刀截深量;“正”——操作正确无误，支架要定向前移，不上下歪斜，不前倾后仰;“平”——推溜移架要确保三直两平;“紧”——及时支护紧跟采煤机;“严”——接顶严实;“净”——架前架内浮煤碎矸及时清除。
(1)我们得在搬走前先做一些准备检查电缆、你有止痛卡吗? 连接管道和脚手架的吗、挤压等，并及时处理。
移架前，仔细观察顶、底板，如果发生入侵和妨碍转让，需要先处理后移架。
移两端支架时，我们得先检查一下航空母舰的头、机尾是支护牢固。
(2)移架①采煤机割过后，支架即可降架前移，可同时操作降架和移架手柄;待支架刚离开顶板(顶煤)后，降架手柄移到中间位置，使支架擦顶移架，以便维护顶板和提高移架速度。
当拉动时,下门把手应处于一推一落的位置，否则移架时可能将输送机后拉，从而影响有效移架步距。
移架后邻架推溜手柄应及时放置零位。
②当你在设置柱子时,你不必得到太多下来，通常先降前柱，后柱应比前柱少降30～50mm。
支架能够移动即可。
③如果你在移动时发现抵抗力过大，应迅速查明原因，并采取相应措施，严禁硬拉。
移架要快，一次移到位。
④支架移到新位置后，移动电梯把手使光束能保持到顶端。
在顶梁撑住顶板后，需在升柱位置停留3-4s方可放置零位，以保证达到设计的初撑力。
⑤移动时尽可能靠近移动，前后柱高差要控制在200mm范围内，最大不超过250mm。
⑥需要调架和扶正时，在推进进程期间,它应得到单一支柱的支持。
(3)推溜①一般在采煤机走过10～15m后，才开始推溜。
当你溜走的时候,你应该小心控制枪架的协调，溜子不宜弯曲过大。
②推溜时一般两次推到位置，严禁一次推到位置。
当推不动时，必须查明原因，妥善处理后在推，你应该努力保持运输在你滑倒后直接。

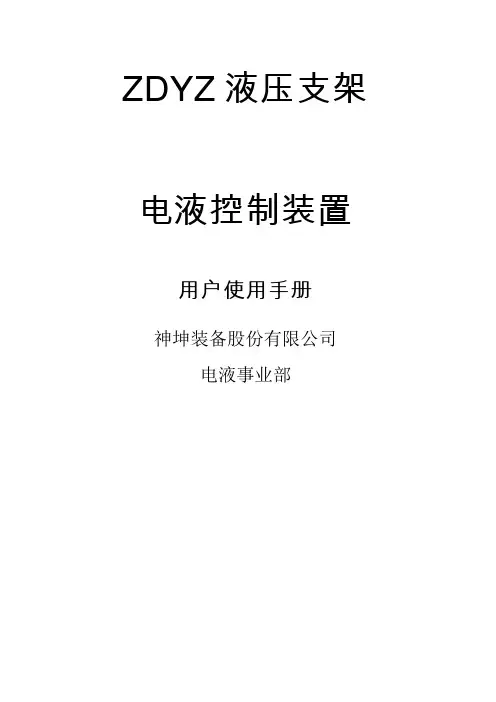

ZDYZ液压支架电液控制装置用户使用手册神坤装备股份有限公司电液事业部目录目录.................................................................................... 第一部分用户技术资料 ....................................................................一、系统配置和连接......................................................................二、系统工作原理........................................................................三、系统主要设备介绍 ....................................................................1．支架控制器 ..........................................................................2．双路防爆电源箱 ......................................................................3．隔离耦合器 ..........................................................................4．压力传感器 ..................................................................... - 1 -5．行程传感器 ..........................................................................6．红外检测器 ..........................................................................四、系统主要功能介绍 (10)1．单个支架的邻架控制 ..................................................................2．多个支架的成组控制 ..................................................................3．工作面所有支架的联动控制 ............................................................4．自动补液功能 ........................................................................5．闭锁和紧急停止功能 ..................................................................6．工作面所有支架的编号功能 ............................................................7．程序加载功能 ........................................................................8．故障检测和提示功能 ..................................................................9．参数设置和修改功能 ..................................................................10．信息功能 ...........................................................................五、控制器配置..........................................................................六、控制器按键功能......................................................................七、控制器菜单显示功能 ..................................................................1．默认显示画面 ........................................................................2．菜单项的显示时间 ....................................................................3．菜单项的调动方法 ....................................................................4．菜单结构 ............................................................................4．功能操作 ............................................................................ 第二部分液压系统用户技术资料. (28)一、液压系统............................................................................1．功能 ................................................................................2．设计 ................................................................................3．使用的材料 ..........................................................................4．外形尺寸及重量 ......................................................................5．压力 ................................................................................6．过滤器 (29)7．固定板 ..............................................................................8．换向阀 ..............................................................................9．主阀内部液压原理图 ..................................................................10．管路连接 ...........................................................................二、乳化油..............................................................................1．乳化液的工作浓度 ....................................................................2．配制液压支架用乳化液的水 ............................................................3．液压介质的存放 ......................................................................4．乳化液参数 ..........................................................................5．乳化液参数的检查 .................................................... 错误!未指定书签。

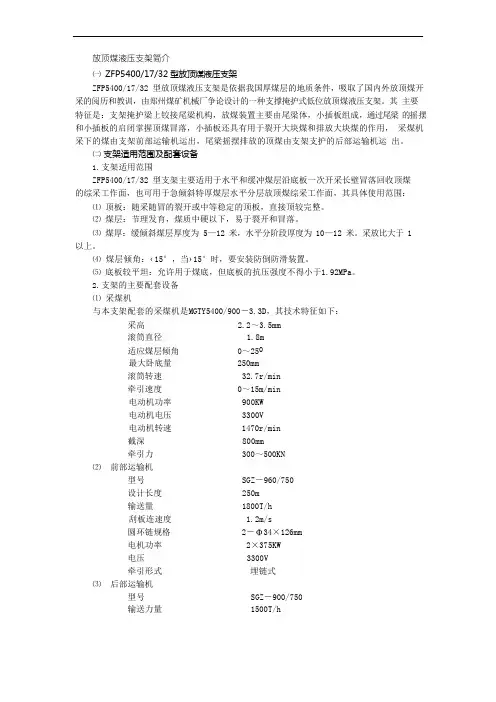

放顶煤液压支架简介㈠ ZFP5400/17/32 型放顶煤液压支架ZFP5400/17/32 型放顶煤液压支架是依据我国厚煤层的地质条件，吸取了国内外放顶煤开采的阅历和教训，由郑州煤矿机械厂争论设计的一种支撑掩护式低位放顶煤液压支架。
