LSS立式蒸汽锅炉技术说明书(STE1200~1500-S-Navi)

扬诺牌立式燃油（气）蒸汽锅炉使用说明书上海扬诺锅炉制造有限公司SHANGHAI YANO BOILER MANUFACTURING CO.,LTD.欢迎您选用本公司的产品，本公司本着“三讲”，即“讲质量、讲服务、讲诚信”的原则竭诚为您服务。

为了保证您能安全使用本产品，请仔细阅读本使用手册，并注意以下问题：1.安全阀最最后一道安全保障，应定期进行灵活性检验，每个月最少二次快速拉动安全阀的拉杆以检查它的起跳和回座的灵活性，若安全阀不能起跳或者不灵活，请立即更换。

安全阀每年应定期到当地的质监局进行校验。

2.锅炉在使用时应配备软化水处理器，在保证水质硬度较低时才能保证锅炉内胆的使用寿命，因水垢严重导致锅炉内胆损坏不在保修范围内。

3.第一次使用本产品时，设备运行前先用一字螺丝刀将锅炉给水泵的排气螺丝拧松，将里面的空气排尽直至冒水，然后再将螺丝拧紧。

4.每天第一次使用前须将蒸汽阀门打开，后打开排污阀至炉内的水及污物完全排尽。

5.检查水箱以保证水箱内清洁、没有杂物，防止垃圾进入管道损坏水泵或卡死止回阀。

6.关闭排污阀，蒸汽阀门仍然开启，启动锅炉的电源开关，此时发出缺水报警，水泵运转对锅炉补水，直至炉内水位高于低水位时报警声停止并同时接触器吸合启动加热，当水位达到高水位时水泵停止补水。

7.锅炉进入正常工作状态时可关闭蒸汽阀门，加温一段时间后锅炉开始缓慢升压，当蒸汽压力升至额定压力时（通常在0.60-0.8MPa范围内）加热自动停止，这时可正常使用蒸汽。

8.锅炉每天至少排污一次，每天工作完毕之后当压力降至0.1MPa时进行排污。

锅炉在断电15分钟之后进行排污，否则容易损坏锅炉，排污时应注意安全，防止烫伤。

9.电控箱、水泵电机等部位应避免受潮进水，以防烧毁，发生器应注意保持清洁。

10.锅炉的管路安装时必须考虑防止被加热物倒罐及管路冷凝水的排放等因素。

11.当您检修锅炉或者更换电器部分配件时，请切断电源以免带电工作造成危险。

总则我公司生产的“电加热蒸汽发生器”是利用电能加热给水以获得一定参数的蒸汽的承压容器，该设备对环境保护有着显著效果，并符合国家有关法规、规章、标准的规定。

该设备安装使用，均应符合国家质量监督检验检疫总局《锅炉安全技术监察规定》的有关规定。

因此，各有关部门和有关人员应先熟悉该规程内容，并与当地安全监察机构取得联系，以便其监察管理。

产品特点：1.质量优良、安全可靠经严格检测，各项指标均符合国家相关制造标准。

2.环保节能、安全达标无任何污染和噪音，可称得上绝对“绿色”产品3.灵活方便、性能卓越采用高效电热元件加热，升温升压快；体积小，重量轻，移动方便。

4.技术先进、智能操作一步到位的傻瓜式控制系统，您只要按一个按钮，本品即可进入全自动运行状态。

极大的方便您的使用。

独特的内置式汽水分离器，极有效地解决了国内外其他同类产品一直存在的蒸汽带水的难题。

5.运行安全、优质高效配备有压力、水位等多重安全保护控制装置，并有可靠的声、光双重的报警系统。

本品装有漏电保护装置，即使在操作不当而引起的电路短路、漏电的情况下也会自动切断电路，及时的保护好控制线路及操作人员的人身安全！6.标准防爆、用途广泛电加热管严格按照JB/T2379-93标准设计、生产、验收。

且符合国标—2000的要求，防护等级：IP54。

本产品可广泛用于发电厂、石油、炼油、采油、化工、石化、军工、航天、海上平台等特别场所及行业。

电加热蒸汽发生器安装说明一、地基地基由设备使用单位根据锅炉基础图会同建筑部门因地制宜按图施工，有关土建的技术要求，由有关部门确定。

二、安装前的准备工作1、地基验收，地基施工结束后由安装部门按图进行验收。

验收合格后才能进行安装。

验收项目主要有：基础的外形尺寸、标高及水平度等2、技术方面的准备工作安装部门根据我公司配套供货清单进行产品的清点验收，若发现有缺件或零部件、配套件损坏、变形等情况，应及时向我公司反馈。

一切安装均按照图纸进行。

目录第一部分锅炉概述 (1)一、结构简介 (1)二、性能特点 (3)第二部分锅炉点火及运行 (4)一、烘炉、煮炉前的检查 (4)二、烘炉程序 (4)三、煮炉程序 (6)四、锅炉点火运行前的检查工作 (8)五、点火 (14)六、升温 (15)七、锅炉运行程序 (16)八、炉排运行程序 (20)九、调整安全阀 (22)十、锅炉排污 (22)十一、锅炉吹灰 (24)十二、停炉程序 (25)第三部分锅炉检查、保养 (26)一、日常检查与保养 (27)二、定期检查与保养 (27)三、年度检查保养 (28)四、停炉保存 (29)第一部分锅炉概述一、结构简介：DC系列锅炉是从澳大利亚马克西塞姆锅炉制造有限公司引进全套技术、生产的具有世界先进水平的工业锅炉。

锅炉分为两大部分，即上部锅炉本体、下部鳞片式链条炉排，这两大件及炉排左侧立式高支承架在基础上就位后连接配套辅机，安装管道、阀门、仪表，然后接通水、电即可投入运行。

(一)结构特点：1．本系列产品为“D”型布置，从锅炉前部看，右侧上部为炉膛、下部为燃烧设备，左侧上部为对流管束本体、下部为立式高支承架、落灰斗及螺旋除灰机。

2．炉膛四周及顶部由膜式水冷壁构成，水冷壁下部与前、后、左、右集箱相连通，炉膛左侧后部为烟气出口，烟气经180。

转弯进入转向烟室，再流向炉体前部进入对流管柬，一次冲刷对流管束排出炉体。

在对流管束中沉降的烟尘落到落灰斗中，再由螺旋除灰机输送到出渣机内。

若炉膛中带后拱，则烟气从后拱上方进入燃尽室，再由燃尽室左侧后部出口进入转向烟室。

3．燃烧设备采用鳞片式链条炉排，一次风从炉排右侧空气总风箱底部进入，由总风箱分配到各个横向风道，再由风道进入各个风室。

炉链采用后轴驱动。

4．燃煤从煤斗上部送入，经煤闸门进入前拱下方，进行着火燃烧，在炉膛中部达到旺盛燃烧，炉渣从炉排后部排入出渣机槽内，由出渣机排出炉体。

5．二次风由上部炉体右侧的进风口送入，然后分别进入前、后二次风室，经炉膛前后拱上的喷嘴吹入炉膛，满足炉膛内可燃物的空间燃烧。

立式生物质蒸汽锅炉技术参数立式生物质蒸汽锅炉技术参数立式生物质蒸汽锅炉是一种给定温度下，利用燃料热值将水加热，从而达到蒸汽化的设备。

立式生物质蒸汽锅炉通过燃烧生物质液体、固体和气态燃料，转化成蒸汽，并在设备内部处理后释放到大气中，用于蒸汽动力、锅炉循环水温度控制、传动系统等。

一、工作原理立式生物质蒸汽锅炉采用燃烧室与蒸汽室长轴相分开的混合流式燃烧方式，燃烧室中燃料燃烧时产生的热量，通过烟道传递热量到蒸汽室，从而将水加热至沸点，使水蒸气化，形成蒸汽，最终从排污口排出。

二、结构及功能1. 结构：立式生物质蒸汽锅炉的主要组成部分包括：燃烧室、蒸汽室、烟道、排污口、烟气处理装置及控制系统等。

其中，燃烧室由燃烧器、炉盖和燃烧室壁3部分组成；蒸汽室由蒸汽室壁、蒸汽室盖及水冷却器组成；烟道由导烟管、涡轮增压器、热交换器及烟气清洗器组成；排污口由排污阀、排污管及水冷却器组成；烟气处理装置包括烟气再循环装置、烟气脱硫装置、烟气脱硝装置、活性炭吸附装置等。

2. 功能：立式生物质蒸汽锅炉的功能主要有：（1）燃料加热：将燃料热值转换成热能，从而将水加热至沸点，使水蒸气化，形成蒸汽。

（2）蒸汽动力：将产生的蒸汽用于蒸汽动力发电、锅炉循环水温度控制、传动系统等。

（3）烟气排放：将烟气排放到大气中，以达到环保要求。

三、技术参数1. 功率范围：0.4-4MW2. 蒸汽压力范围：0.7-3.82MPa3. 蒸汽温度范围：184-450℃4. 燃料种类：生物质液体、固体和气态燃料5. 烟气排放标准：GB13271-20146. 控制系统：PLC控制系统7. 使用寿命：20-30年8. 供货期：15-30天9. 保修期：12个月四、应用范围立式生物质蒸汽锅炉广泛应用于电力行业、热力行业、化工行业、纺织行业、农副产品加工行业、食品行业、热水供暖行业等。

五、优势特点（1）结构紧凑，易于安装，占地面积小，可以节省空间。

（2）燃烧室与蒸汽室长轴分开，混合流式燃烧，热效率高、稳定可靠。

前言1. 本说明书仅根据本锅炉的特点提供给用户作为在制定运行规程中的参考资料。

用户可同时参考《中小型锅炉运行规程》。

2 本说明书提供了锅炉启动、运行和停炉中应注意的几点事项，用户在制定规程时如无特殊情况，均应列入规程中。

1锅炉设备简述本锅炉为单锅筒、自然循环中压锅炉，前吊后支结构立式布置，炉排采用逆推和顺推复合炉排，炉室四周为膜式水冷壁结构。

前置蒸发器、过热器 (分三级)、后置蒸发起依次布置在第三通道后的水平烟道内，两级喷水减温器分别置于一、二、三级过热器之间，用于调节蒸汽温度，尾部垂直烟道中布置省煤器。

锅炉规范及锅炉设计燃料见锅炉说明书102T-SM1.2锅炉机组的启动2.1 启动前的检查2.1.1检查燃烧室内部，并明确下列各点:炉墙、给料口、看火门等情况正常，燃烧室内、炉排上无焦渣和杂物，水冷壁外型正常，各集箱的位置正确无误，二次风喷孔无堵塞，测量和控制仪表的附件位置正确。

2.1.2用灯光检查锅炉。

过热器、省煤器等处的烟道检查时的要点:内部已无人工作,受热面表面清洁,位置正确无异常、无杂物,喷嘴位置正确,燃烧室及烟道均无裂缝和漏风现象.上述各点检查完毕后严格关闭人孔门。

2.1.3风机及烟风道检查2.1.3.1引风机、送风机及各电机的地脚螺栓,烟风道的连接螺栓,联轴器的连接等都不得松动,烟风道的检查孔应严密关闭。

2.1.3.2润滑油必须清洁,轴承油位指示正常,引风机轴承冷却水畅通,油位在1/2以上,无泄漏。

2.1.3.3风机进风口导向调节门和分段风道挡板调节门应灵活,并能开足和关严,检查后应放在关闭位置.(送、引风机导向调节门可用就地手动操作),手柄应在远方控制位置.2.1.3.4检修后的锅炉应对除尘器自人孔门启用灯光检查,检查时不少于二个人,管内应无积灰、堵塞现象。

2.1.3.5检查连锁开关应放在投入运行的位置,按引、送风机的次序启动,注意旋转方向,摩擦声和震动情况,轴承和电机温度及电流读数是否正常,待检查完毕,引风机、送风机各风机都正常运转时,而且引风机运转不少于5分钟,这时,再试验连锁装置是否有效,即将引风机自动跟着停下。

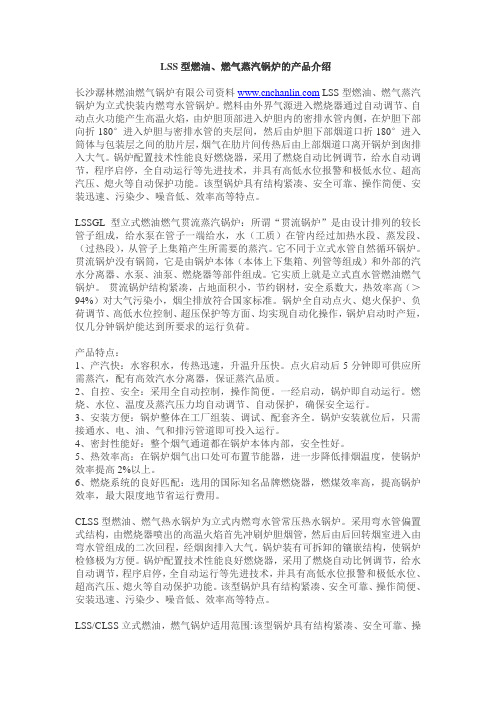

LSS型燃油、燃气蒸汽锅炉的产品介绍长沙潺林燃油燃气锅炉有限公司资料 LSS型燃油、燃气蒸汽锅炉为立式快装内燃弯水管锅炉。

燃料由外界气源进入燃烧器通过自动调节、自动点火功能产生高温火焰，由炉胆顶部进入炉胆内的密排水管内侧，在炉胆下部向折180°进入炉胆与密排水管的夹层间，然后由炉胆下部烟道口折180°进入筒体与包装层之间的肋片层，烟气在肋片间传热后由上部烟道口离开锅炉到囱排入大气。

锅炉配置技术性能良好燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，全自动运行等先进技术，并具有高低水位报警和极低水位、超高汽压、熄火等自动保护功能。

该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点。

LSSGL型立式燃油燃气贯流蒸汽锅炉：所谓“贯流锅炉”是由设计排列的较长管子组成，给水泵在管子一端给水，水（工质）在管内经过加热水段、蒸发段、（过热段），从管子上集箱产生所需要的蒸汽。

它不同于立式水管自然循环锅炉。

贯流锅炉没有锅筒，它是由锅炉本体（本体上下集箱、列管等组成）和外部的汽水分离器、水泵、油泵、燃烧器等部件组成。

它实质上就是立式直水管燃油燃气锅炉。

贯流锅炉结构紧凑，占地面积小，节约钢材，安全系数大，热效率高（＞94%）对大气污染小，烟尘排放符合国家标准。

锅炉全自动点火、熄火保护、负荷调节、高低水位控制、超压保护等方面、均实现自动化操作，锅炉启动时产短，仅几分钟锅炉能达到所要求的运行负荷。

产品特点：1、产汽快：水容积水，传热迅速，升温升压快。

点火启动后5分钟即可供应所需蒸汽，配有高效汽水分离器，保证蒸汽品质。

2、自控、安全：采用全自动控制，操作简便。

一经启动，锅炉即自动运行。

燃烧、水位、温度及蒸汽压力均自动调节、自动保护，确保安全运行。

3、安装方便：锅炉整体在工厂组装、调试、配套齐全。

锅炉安装就位后，只需接通水、电、油、气和排污管道即可投入运行。

4、密封性能好：整个烟气通道都在锅炉本体内部，安全性好。

SZW20-1.6-AⅡ蒸汽锅炉安装使用说明书编制：审核：批准：2011年5月SZW20-1.6-AⅡ蒸汽锅炉安装使用说明书目录一、用途 (2)二、概述 (2)三、主要技术参数及性能 (2)四、安装说明 (3)（一）设备的验收与保管 (3)（二）基础 (3)（三）锅炉安装顺序 (4)（四）轴承支撑式水平往复炉排的安装 (5)（五）钢架和平台扶梯的安装 (7)（六）锅筒与集箱的安装 (10)（七）受热面的安装 (11)（八）本体管路、仪表、阀门的安装 (11)（九）水压试验 (11)（十）炉墙砌 (12)（十一）其它辅机、烟道、汽水管线的安装 (13)（十二）烘炉 (13)（十三）煮炉（锅炉水容积20.17m3）................... . . . . .15（十四）严密性试验、安全阀定压调整和试运行.............. .16五、使用说明 (17)（一）锅炉点火前的准备工作 (17)（二）点火、升压和并炉 (18)（三）燃烧调整 (20)（四）锅炉的除灰 (24)（五）停炉 (24)（六）维护保养 (26)（七）受压元件的检查和水压试验 (28)六、常见事故处理 (28)（一）燃烧设备常见故障及改进措施 (28)（二）电机离心泵的常见故障和原因 (29)（三）风机的常见故障和原因 (31)（四）锅炉主机常见故障、原因及处理措施 (32)七、检验 (36)施工单位制定现场安装方案前，应详细阅读本说明书及厂家提供的图纸。

1SZW20-1.6-AⅡ蒸汽锅炉安装使用说明书一、用途SZW20-1.6-AⅡ蒸汽锅炉可作为纺织、印染、造纸、食品等企业的供汽、供热设备。

按燃用Ⅱ类烟煤（煤的低位发热值为3500Kcal/Kg~4500Kcal/Kg）设计。

二、概述本锅炉采用双锅筒纵置式布置，额定蒸汽压力为1.6MPa。

锅炉由锅炉本体、燃烧设备（炉排）、锅炉范围内管路仪表阀门、砖工、钢架、门类、平台扶梯、省煤器及锅炉基础等组成。

一、电蒸汽锅炉的特点1、用电能作为能源，无噪音、100%无污染、无公害，是绿色环保产品。

2、小型锅炉(30-200kg)炉体电控一体,便于安装和配接；大型锅炉（300kg以上）炉体与电控分体，杜绝电气控制部分受炉体的高温影响，保证电控器件的稳定运行。

3、采用先进的技术和生产工艺，热效率达98%。

4、采用先进的电脑锅炉控制器，具有性能可靠、自动化程度高、使用方便等优点。

5、使用优质的电器元件，确保产品的使用寿命。

二、电蒸汽锅炉的优点1、安全性①漏电保护：当锅炉发生漏电时，通过漏电断路器及时切断电源，确保人身安全。

②缺水保护：当锅炉缺水时及时切断加热管控制电路，防止加热管发生干烧损坏，同时控制器发出缺水报警指示。

③接地保护：当锅炉外壳带电时，通过接地线把漏电流导入大地，从而确保人身安全。

通常保护接地线应与大地之间作良好的金属联接，常用深埋在地下的角铁、钢管做接地体，接地电阻不得大于4Ω。

④蒸汽超压保护：当锅炉蒸汽压力超过设定的上限压力时，安全阀启动，释放出蒸汽使压力降低。

⑤过流保护：当锅炉超负荷（电压过高）工作时，漏电断路器自动断开。

⑥电源保护:借助先进的电子线路检测到过电压、欠电压、断相等故障状态后，进行可靠的断电保护。

2、方便性①电源引入电控箱后，一键操作，锅炉便进入（或脱离）全自动运行状态。

②锅炉内水量减少，控制系统自动通过补水泵把水从水箱补充到锅炉内。

3、合理性为合理有效的使用电能，特别将加热功率分为数段，并由控制器自动循环投入（切断），用户根据实际需要确定好加热功率后，只需合上相应漏电断路器（或按下相应的投切开关）即可。

加热管的分段循环投切，降低了锅炉在运行中对电网的冲击。

4、可靠性①锅炉本体使用氩弧焊打底，手工焊盖面，经过X射线探伤的严格检查。

②锅炉使用钢材，严格按制造标准选用。

③锅炉使用配件，均选用国内外优质产品，并经试炉检验，保证了锅炉的长期正常运行。

三、电蒸汽锅炉的部位名称及主要部件介绍1、部位名称序号名称序号名称1 压力表7 逆止阀2 压力开关8 给水阀3 安全阀9 给水泵4 出汽阀10 水位计5 控制箱11 清洗阀6 排污阀12 补水箱2、主要部件说明①水位计：水位计是显示锅炉内部水位的直接观察点，内部的水电极是指示燃烧器和水泵正常工作的重要安全附件，目前我公司常使用的水位计有二种：一是板式水位计，二是黑白水位计。

立式汽水两用锅炉安装使用说明书一、使用1、本锅炉如用来生产开水或汽水两用时，可不进行水处理，但必须每隔半月将检查孔装置打开对横水管及炉排管进行检查和消除水垢，每隔两个月必须打开人（头）孔，对锅炉进行除垢。

2、起火前的准备。

先将排污阀、出水阀关闭，开启主气阀，然后开启进水阀向锅炉内进水，当水进到最高水位线附近时停止进水，这时将清渣门、清灰门关闭。

3、起火：单层炉排：在炉排上铺一层粒度30-50煤块，然后放木材引燃，燃烧稳定后可加煤。

4、燃烧：单层炉排正常燃烧时，炉门关闭，注意清除煤渣，以便燃烧。

清灰门适当控制进风量的大小。

当下炉排炭渣堆积过多时，应及时从清灰门清除。

5、使用：待水温达到98℃-100℃时可使用开水。

若要使用蒸气时，最好不要同时大量排放开、热水。

运行时若出现自来水供水压力低于锅炉压力而使水进不了锅炉的情况，这时要先把主气阀打开排汽降压，待锅炉内压力降低后再把水进够，并关闭排汽阀恢复运行，使用中每天必须排垢，及时对压力表存水弯管进行吹洗，且至少一次。

使用蒸汽，打开主汽阀可使用蒸汽。

在使用蒸气时，蒸汽压力不得大于0.04MPa。

二、停炉间断停炉可采用封火办法。

1、单层炉排，留好底火，压紧湿煤，关闭炉门。

2、封火时应注意锅炉的水位应保持在最低水位线以上，严禁放掉炉内蓄水，下次启动锅炉时只将上炉门打开，撬松压火煤层即可。

三、维护和保养1、锅炉每年应定期进行一次停炉检查。

2、检查的重点有以下几个方面:○1受压元件的内外表面和开孔、焊缝处有无裂纹、裂口和腐蚀。

○2受压元件有无凹陷、弯曲、鼓包、腐蚀。

○3管道与锅炉的连接处有无腐蚀、裂纹，排污管与排污阀的连接部分是否可靠。

○4水封官是否畅通，水位表、压力表等与锅炉连接处是否堵塞。

○5锅炉水夹层内水垢、水渣是否过多，不应超过1mm厚，水垢过厚时应通过人孔、头孔、手孔，进行清洗或进行药物煮炉清洗。

四、注意事项1、锅炉房主管人员必须熟悉锅炉安全知识，任何领导不得强迫司炉工违章操作。

太康县银晨锅炉有限公司LSS系列贯流蒸汽锅炉简介LSS贯流蒸汽锅炉是以立式水管布置的蒸汽锅炉。

具有结构紧凑，热效率高及安装周期短，基建投资少等优点。

锅炉配温度控制、压力控制和液位控制，安全可靠。
