MTC5060微电脑温度控制器使用说明教学提纲

MTC5060微电脑温度控制器使用说明1.控制器介绍：MTC5060采用先进的微电脑控制技术设计，具有高精度、高可靠性和简单易用的特点。

其主要功能包括温度设定、实时温度显示、温度控制、报警和故障保护等。

控制器带有液晶显示屏和按键操作界面，方便用户设置参数和查看实时温度。

2.安装：首先，将MTC5060控制器与电源连接，确保电源电压符合要求。

然后，将温度传感器连接到控制器的温度输入端子上。

最后，将控制器正确安装在所需的位置上。

3.参数设置：按下控制器上的设置键，进入参数设置界面。

使用上下键选择要设置的参数，然后使用加减键进行调整。

常见的参数包括温度单位、温度上下限、控制模式、报警设置等。

设置完成后，按下确认键保存设置。

4.温度显示：控制器的液晶显示屏上会实时显示当前温度。

根据设置的参数，温度显示可以是摄氏度（℃）或华氏度（℉）。

确保温度传感器正常工作，以获取准确的温度显示。

5.温度控制：MTC5060可以根据设置的参数自动控制温度。

控制模式可以是恒温模式、升温模式、降温模式等。

在恒温模式下，控制器将保持温度在设置的上下限范围内波动。

在升温或降温模式下，控制器会逐渐增加或减小温度，直到达到设定值。

6.报警功能：7.故障保护：当MTC5060控制器发生故障时，如温度传感器断路或短路、供电电压异常等，控制器会自动停止工作，并在显示屏上显示故障代码。

此时，需要检查和修复故障原因后，才能重新启动控制器。

8.维护保养：定期检查控制器的连接线和接口是否松动或腐蚀，必要时清洁控制器表面和显示屏。

注意避免控制器受到过热、过湿、过尘等恶劣环境影响，以延长使用寿命和保证正常工作。

郑州瑞泽欣生物技术有限公司正文1 MTC-5060微电脑温度控制器产品概述1.1 MTC-5060微电脑温度控制器双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离使用说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库、冰库温度的控制。

1.2 制造商：江苏省精创电气股份有限公司。

1.3 品牌：Elitech精创®。

1.4 制造商相关资质:国家级高新技术企业，承担多项国家级及省级火炬计划项目，江苏省制冷暖通节能控制工程技术研究中心，国家《温度控制仪计量检定规程》起草单位，亚洲规模最大的微电脑温度控制器生产基地。

1.5 技术服务热线：（0），（0）。

1.6 网址：。

2 主要功能2.1 温度测量、显示控制；2.2 温度校正；2.3 制冷、化霜控制输出；2.4 温度超限、超量程及传感器故障报警等。

3 规格尺寸：3.1 前面板尺寸：长×宽：100×51（毫米）；3.2 整机尺寸：长×宽×深：100×51×82.5（毫米）；3.3 安装开孔尺寸：长×宽：92×44（毫米）；3.4 传感器线长：2米（含探头长度）。

4 技术参数：4.1 工作压力：220VAC±10%,50HZ/60HZ；4.2 测控温度范围：-50--50℃；4.3 测温精度：±1℃，显示分辨率：0.1℃；4.4 制冷、化霜输出触点容量：3A/220VAC；4.5 传感器类型：NTC(10KΩ/25℃；B值3435K) 4.6 工作环境温度：0℃--60℃；4.7 工作环境湿度：20%----80%，不可结霜。

5 面板示意图：详见MTC-5060微电脑温度控制器使用说明书。

5060微电脑温度控制器使用说明
一、产品简介
二、产品特点
1.宽温度控制范围：控温范围可以在-50℃~300℃之间调节，适用于不同的温度调节需求。

2.高控温精度：温度控制精度可以达到0.1℃，能够实现对温度的精确调节。

3.可编程控制模式：控制器内置了多种控制模式，用户可以根据实际需求选择不同的控制模式，如PID模式、时间控制模式等。

4.大屏幕显示：控制器配备了大液晶屏幕，可以实时显示当前温度和设定温度，操作界面清晰明了。

5.多功能输入输出：控制器具有多个输入输出端口，可以实现温度传感器、报警器、加热器、制冷器等多种外部设备的连接与控制。

三、操作步骤
1.连接电源：首先将温度控制器的电源线插入电源插座，并确认电源指示灯亮起。

2.连接温度传感器：将温度传感器插入温度控制器的传感器接口，确保连接牢固。

3.设置控制参数：通过触摸屏控制面板，进入设置界面，按照提示进行相应参数的设置，包括温度范围、控制模式、控制周期等。

4.启动控制：设置完成后，按下启动按钮，控制器将开始对温度进行自动调节。

5.监控温度：控制器的液晶屏会实时显示当前温度和设定温度，用户可以随时监控温度的变化情况。

6.停止控制：当需要停止温度控制时，按下停止按钮，控制器将停止对温度的控制。

四、注意事项
1.为避免电气伤害，请在断开电源的情况下进行温度控制器的安装和维修。

2.温度控制器应置于通风、无尘、无振动的环境中，避免阳光直射和潮湿环境。

3.温度控制器不可超过额定电流和电压的范围使用，以免损坏设备。

4.在操作温度控制器时，应遵循安全操作规程，避免触摸高温表面。

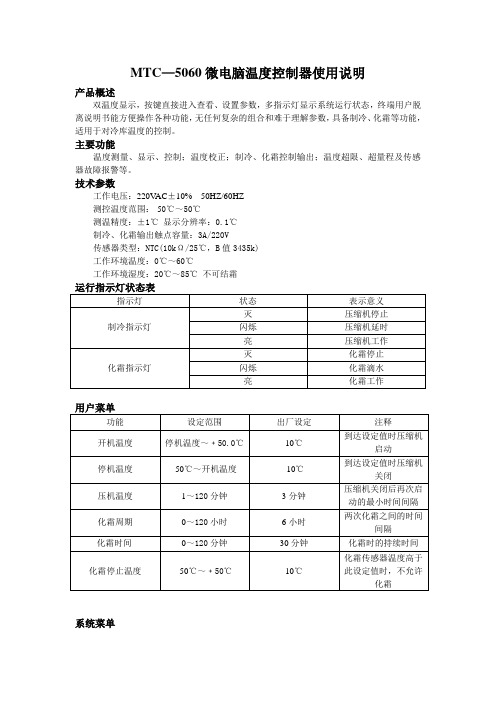

MTC—5060微电脑温度控制器使用说明
产品概述
双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库温度的控制。

主要功能
温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感器故障报警等。

技术参数
工作电压：220V AC±10% 50HZ/60HZ
测控温度范围：-50℃～50℃
测温精度：±1℃显示分辨率：0.1℃
制冷、化霜输出触点容量：3A/220V
传感器类型：NTC(10kΩ/25℃，B值3435k)
工作环境温度：0℃～60℃
工作环境湿度：20℃～85℃不可结霜
系统菜单。

MTC—5060微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库温度的控制。

主要功能温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感器故障报警等。

技术参数工作电压：220V AC±10% 50HZ/60HZ测控温度范围：-50℃～50℃测温精度：±1℃显示分辨率：0.1℃制冷、化霜输出触点容量：3A/220V传感器类型：NTC(10kΩ/25℃，B值3435k)工作环境温度：0℃～60℃工作环境湿度：20℃～85℃不可结霜指示灯状态表示意义制冷指示灯灭压缩机停止闪烁压缩机延时亮压缩机工作化霜指示灯灭化霜停止闪烁化霜滴水亮化霜工作功能设定范围出厂设定注释开机温度停机温度～﹢50.0℃10℃到达设定值时压缩机启动停机温度-50℃～开机温度-10℃到达设定值时压缩机关闭压机温度1～120分钟3分钟压缩机关闭后再次启动的最小时间间隔化霜周期0～120小时6小时两次化霜之间的时间9 菜单操作9.1 用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。

进入用户菜单后，按“▲/（音量标志）”或“▼”键可修改“停机温度”显示窗里德设定参数。

9.2 系统菜单设置：9.2.1 在运行状态下，同时按住“设置/查看”与“▼”键持续5秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作）。

进入系统菜单后，按“▲/（音量标志）或“▼”键可修改“停机温度”显示窗里的设定参数。

MTC—5060微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库温度的控制。

主要功能温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感器故障报警等。

技术参数工作电压：220VAC±10%50HZ/60HZ测控温度范围：-50℃～50℃测温精度：±1℃显示分辨率：0.1℃制冷、化霜输出触点容量：3A/220V传感器类型：NTC(10kΩ/25℃，B值3435k)工作环境温度：0℃～60℃工作环境湿度：20℃～85℃不可结霜9????菜单操作9.1??用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。

进入用户菜单后，按“▲/（音量标志）”或“▼”键可修改“停机温度”显示窗里德设定参数。

9.2??系统菜单设置：9.2.1??在运行状态下，同时按住“设置/查看”与“▼”键持续5秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作）。

进入系统菜单后，按“▲/（音量标志）或“▼”键可修改“停机温度”显示窗里的设定参数。

参数指示灯全灭。

?9.2.2??在参数设置状态下按住“设置/查看”键持续3秒以上或30秒内无按键动作，则退出参数设置状态。

9.3??用户菜单查看：在运行状态下，按住“设置/查看”键持续3秒至“开机温度”指示灯亮时，每按下并立即松开“设置/查看”键一次，将查看下一项参数（可循环操作），相应的参数指示灯亮。

在参数查看状态下，无修改所设定的参数。

M T微电脑温度控制器使用说明HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】MTC—5060微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库温度的控制。

主要功能温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感器故障报警等。

技术参数工作电压：220VAC±10% 50HZ/60HZ测控温度范围：-50℃～50℃测温精度：±1℃显示分辨率：0.1℃制冷、化霜输出触点容量：3A/220V传感器类型：NTC(10kΩ/25℃，B值3435k)工作环境温度：0℃～60℃工作环境湿度：20℃～85℃不可结霜9?菜单操作用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。

进入用户菜单后，按“▲/（音量标志）”或“▼”键可修改“停机温度”显示窗里德设定参数。

系统菜单设置：在运行状态下，同时按住“设置/查看”与“▼”键持续5秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作）。

进入系统菜单后，按“▲/（音量标志）或“▼”键可修改“停机温度”显示窗里的设定参数。

参数指示灯全灭。

在参数设置状态下按住“设置/查看”键持续3秒以上或30秒内无按键动作，则退出参数设置状态。

用户菜单查看：在运行状态下，按住“设置/查看”键持续3秒至“开机温度”指示灯亮时，每按下并立即松开“设置/查看”键一次，将查看下一项参数（可循环操作），相应的参数指示灯亮。

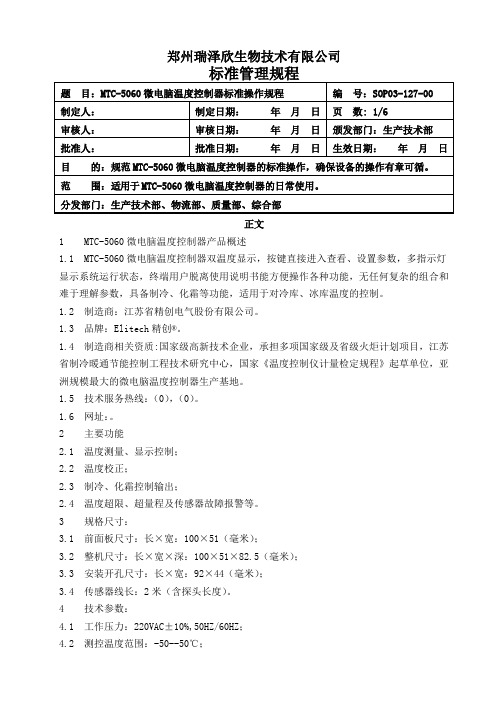

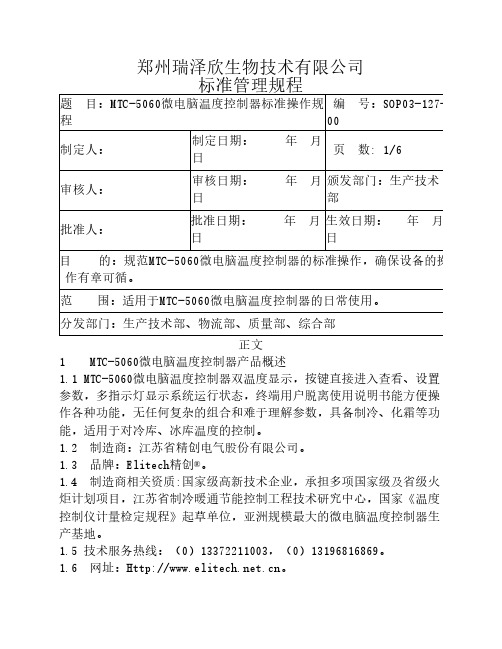

MTC-5060微电脑温度控制器标准操作规程-2012-SOP03-127-00郑州瑞泽欣生物技术正文1 MTC-5060微电脑温度控制器产品概述1.1 MTC-5060微电脑温度控制器双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离使用说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库、冰库温度的控制。

1.2 制造商：江苏省精创电气股份。

1.3 品牌：Elitech精创®。

1.4 制造商相关资质:国家级高新技术企业，承担多项国家级及省级火炬计划项目，江苏省制冷暖通节能控制工程技术研究中心，国家《温度控制仪计量检定规程》起草单位，亚洲规模最大的微电脑温度控制器生产基地。

1.5 。

1.6 网址：。

2 主要功能2.1 温度测量、显示控制；2.2 温度校正；2.3 制冷、化霜控制输出；2.4 温度超限、超量程及传感器故障报警等。

3 规格尺寸：3.1 前面板尺寸：长×宽：100×51（毫米）；3.2 整机尺寸：长×宽×深：100×51×82.5（毫米）；3.3 安装开孔尺寸：长×宽：92×44（毫米）；3.4 传感器线长：2米（含探头长度）。

4 技术参数：4.1 工作压力：220VAC±10%,50HZ/60HZ；4.2 测控温度范围：-50--50℃；4.3 测温精度：±1℃，显示分辨率：0.1℃；4.4 制冷、化霜输出触点容量：3A/220VAC；4.5 传感器类型：NTC(10KΩ/25℃；B值3435K) 4.6 工作环境温度：0℃--60℃；4.7 工作环境湿度：20%----80%，不可结霜。

5 面板示意图：详见MTC-5060微电脑温度控制器使用说明书。

9 菜单操作9.1 用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。

MTC — 5060微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数， 多指示灯显示系统运行状态， 终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数， 具备制冷、化霜等功能, 适用于对冷库温度的控制。

主要功能温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感 器故障报警等。

技术参数工作电压：220VAC ± 10% 50HZ/60HZ测控温度范围：-50C 〜50 C 测温精度：土 1C 显示分辨率：0.1 C 制冷、化霜输出触点容量：3A/220V传感器类型： 工作环境温度: 工作环境湿度: NTC(10k Q /25 C, B 值 3435k) 0C 〜60C20 C 〜85 C 不可结霜Elitech 精创 £开机温度0显示渥燮■ … 2氐 8停杜注更0▲ 5音虽麻志）… 20. 8 :.呂杠廷时0件霍査或0疇制比霉讨闾0宜盲比霜止逞曳孫制制冷化霉余时▼运行指示灯状态表用户菜单系统菜单9 菜单操作9.1用户菜单设置：在运行状态下，按住设置/查看”键持续5秒以上至显示温度”显示窗显示“SET时，则表明进入用户菜单设置，开机温度”指示灯亮，以后每按下并立即松开设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。

进入用户菜单后，按“▲（音量标志）”或“▼键可修改停机温度”显示窗里德设定参数。

9.2系统菜单设置：921在运行状态下，同时按住设置/查看”与“▼键持续5秒以上至显示温度”显示窗显示“F1时，则表明进入系统菜单设置，以后每按下并立即松开设置/查看”键一次，则进入下一项参数设置（可循环操作）。

进入系统菜单后，按“▲（音量标志）或“▼键可修改停机温度”显示窗里的设定参数。

参数指示灯全灭。

9.2.2在参数设置状态下按住设置/查看”键持续3秒以上或30秒内无按键动作，则退岀参数设置状态。
