最新传导辐射测试方法整理

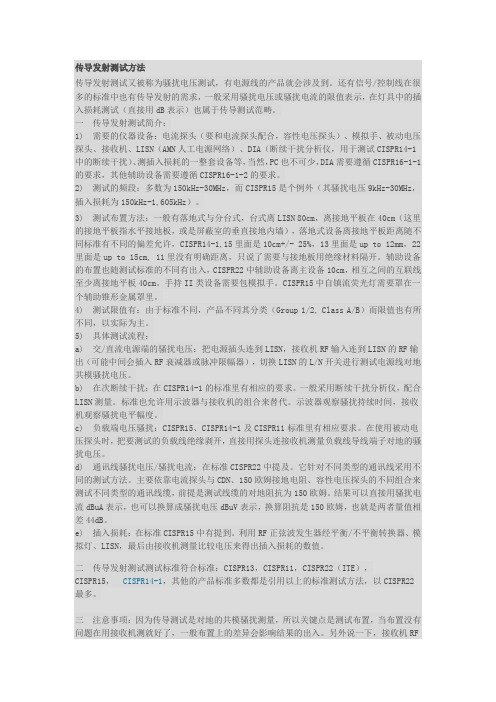

传导发射测试方法传导发射测试又被称为骚扰电压测试，有电源线的产品就会涉及到。

还有信号/控制线在很多的标准中也有传导发射的需求，一般采用骚扰电压或骚扰电流的限值表示，在灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

一传导发射测试简介：1) 需要的仪器设备：电流探头（要和电流探头配合，容性电压探头）、模拟手、被动电压探头、接收机、LISN（AMN人工电源网络）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。

2) 测试的频段：多数为150kHz-30MHz，而CISPR15是个例外（其骚扰电压9kHz-30MHz，插入损耗为150kHz-1,605kHz）。

3) 测试布置方法：一般有落地式与分台式，台式离LISN 80cm，离接地平板在40cm（这里的接地平板指水平接地板，或是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm+/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。

辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。

手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

4) 测试限值有：由于标准不同，产品不同其分类（Group 1/2, Class A/B）而限值也有所不同，以实际为主。

5) 具体测试流程：a) 交/直流电源端的骚扰电压：把电源插头连到LISN，接收机RF输入连到LISN的RF输出（可能中间会插入RF衰减器或脉冲限幅器），切换LISN的L/N开关进行测试电源线对地共模骚扰电压。

传导测试1.概述传导测试：一般也被叫做骚扰电压测试，被测产品对公共网络的干扰，测试L和N 这两根线。

有电源线的电子电气产品都需要做传导测试，当然很多需要直流供电的产品也涉及到，另外，部分标准中也对有信号/控制线的产品有传导发射测试要求，限值通常用骚扰电压或者骚扰电流（两者可以互相转换）来进行表示。

2.标准及适用范围1）标准：GB 9254-2008CISPR22:20062）适用范围：本标准适用信息技术设备所谓信息技术设备满足一下a与b条件a. 其主要功能是能对数据和电信消息进行录入、储存、显示、检索、传递、处理、交换和控制（或几个功能的组合）该设备可以配置一个或者多个通常用于信息传递的终端端口；b. 额定电压不超过600V。

例如：数据处理设备、办公设备、电子商务设备以及电信设备等等注意：按照《国际电信联盟（ITU）无线电规则》其主要功能是发射和（或）接受的设备不属于ITE适用范畴。

3.频率范围传导测试的频率范围为0.15~30MHz4.测试方法：1)试验设备a) 测量接受机：也叫电磁干扰测量仪即电磁兼容常应用最广和最基本的测量设备；b) 测量检波仪：交替使用准峰值检波器和平均值检波器进行测量；c) 人工电源网络（AMN/ISN）隔离电网干扰，提供稳定的测试阻抗，并起到滤波的作用；d) 电压探头（如果设备额定电流过大，没有合适的LISN可用，也可以直接用电压探头来测量电源端的骚扰电压）。

注：建议传导发射在屏蔽室内进行测试，测量的结果会更准确。

2) TEST SETUP台式和落地式两种a.台式布置：台式设备离LISN 80cm，离接地平板40cm，受试设备与辅助设备放置在距水平接地参考平面0.8米的非导电桌上，距垂直参考平面0.4米。

辅助设备离EUT设备10cm。

b.落地式布置:台式设备离LISN 80cm，离接地平板40cm，受试设备与辅助设备放置在距水平接地参考平面0.1米的非导电桌上，距垂直参考平面0.4米。

逆变器EMC传导辐射测试整改的技巧包括以下步骤：
1. 查找确认辐射源：使用排除法、频谱分析仪频点搜索法、元件固有频率分析法等方法，查找并确认辐射源。

2. 滤波：采用电容滤波、RC滤波和LC滤波等滤波方法，以减少电磁干扰。

3. 吸收电磁波：使用电路串联磁珠法、绕穿磁环法和贴吸波材料法等方法，吸收电磁波。

需要注意的是，辐射超标电磁波频率必须在所使用的吸波材料所吸收电磁波频率范围之内，否则吸波法会失效。

4. 接地：采用单点接地法和多点接地法，将设备接地，以减少电磁干扰。

5. 屏蔽：采用加屏蔽罩屏蔽法、外壳屏蔽法和PCB走线布局屏蔽法等方法，对设备进行屏蔽，以减少电磁干扰。

在进行整改时，还需要注意以下几点：
1. 针对传导测试的干扰，需要分别对共模干扰和差模干扰进行整改。

对于共模干扰，可以调整X电容容值和共模电感的感量；对于差模干扰，可以调整共模电感的感量、线地之间的滤波电路和Y电容容量。

2. 对于辐射测试的整改，需要根据具体的产品和测试要求
进行整改。

例如，针对带电源产品30MHz附近测试不过的情况，需要加大电源的共模电感感量；针对带网口的产品125MHz测试不过的情况，需要更换屏蔽网线或者在网线上面加磁环等。

3. 在选择浪涌保护元器件时，需要根据具体的应用场景和要求进行选择。

例如，气体放电管和压敏电阻都是常见的浪涌保护元器件，但具体选择哪种元器件需要根据实际情况进行判断。

以上是逆变器EMC传导辐射测试整改的一些技巧和注意事项，希望能对您有所帮助。

详解电磁电容EMC辐射发射测试和传导发射测试方法为什么电子产品要做EMC电磁兼容性测试，EMC测试要做什么，从头到尾都是硬件。

PCB工程师做电子设计至关重要。

据了解，在成为合格的电子产品并在市场上流通之前，世界上几乎所有国家的IT、无线电和电信产品都需要进行电磁兼容性EMC测试。

EMC测试过程旨在验证产品传输的电磁干扰是否在可接受范围内，并确保您的产品和功能本身不会受到电磁干扰的负面影响。

既然电磁兼容(EMC)如此重要，我们在做产品EMC项目测试时需要做些什么？产品项目EMC测试完整，具体包括以下步骤:◆EMC辐射发射试验：通过电气设备测量电磁干扰(EMI)。

◆EMC抗扰性测试：测量产品对其他电磁干扰的敏感性。

◆静电放电(ESD)测试:两个物体接触时释放静电。

ESD的例子包括在衣服烘干机或闪电中烘干衣服后有时会感觉到的静电。

◆传导抗扰测试：将电流注入被测系统的输出电缆。

◆传导发射测试：通过电源线从电气设备传输回电气系统的射频能量。

◆射频兼容性测试：射频是能量电磁辐射对通信有用的频率。

我们提供的测试侧重于天线连接RF接收器/发射器系统在系统中正常运行而不会因天线耦合而降低性能的能力。

详细说明EMC辐射发射试验.传导发射试验：EMC对外发射测试：定义：主要外部发射试验设备在正常工作时的辐射干扰强度，根据客户端典型安装要求布置试验设备，电线应遵循规格规定的长度和型号；除36.201.1a规定的设备外，其他设备和系统应根据GB4824（工业、科学和医疗（ISM）射频设备的骚扰特性限值和测量方法）进行分组、分类和测试。

范围:外部发射包括9kHz-18gHz。

(1)9KHz-30MHz频段。

在此频段测量磁场H。

当EUT较小时，将其放置在大磁环天线（LLA）中，以测量骚扰磁场的感应电流；当EUT较大时，使用远天线法在规定距离测量骚扰的磁场强度。

(2)30MHz-18GHz频段。

本频段测量电场E:1ghz以下，即30mhz-1ghz所需设备场地大致如下:场地选择在开放场地或半波暗室，模拟半自由空间，0.8m高木桌，360度旋转台，测量距离3.10m及相应限值，天线1-4m高可调，进行天线垂直极化和水平极化测试，宽带天线。

传导、辐射和谐波总结第一篇：传导发射(Conducted Emission)传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（AV），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。

2. 测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，听说老外的资深工程师是直接手动用接收机测，汗一个。

接收机、DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。

2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。

辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。

手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

传导发射测试（Conducted Emission）传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

1. 传导发射测试标准：CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（AV），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。

2. 传导发射测试方法：1) 传导发射测试仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，听说老外的资深工程师是直接手动用接收机测，汗一个。

接收机、DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。

2) 传导发射测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。

辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。

手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

EMC主要测试项目及测试方法详解第一篇：传导发射(Conducted Emission)传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。

1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（A V），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。

2. 测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。

2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。

辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。

手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

3) 测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。

关于如何测量辐射值如何测量辐射值由于辐射无声、无色，无味、无臭，因此必须借助某些物质能和辐射发生反应，而反应的结果又能很容易地被测量出来，我们就是利用这种间接方法来测量辐射。

一般常用的度量方法有下面六种:(1)使照相底片感光.(2)使气体或半导体电离，产生带电荷的离子对。

(3)使液体或晶体直接发光。

(4)晶体接受辐射后由加热产生「热释光」现象。

(5)产生热。

(6)产生氧化还原反应。

如何测量辐射值是否正常值使用辐射检测仪即可进行检测辐射强度。

辐射检测仪是用于测量高能、低能x、γ射线的仪器。

R-PD型智能化х-γ辐射仪采用高灵敏的闪烁晶体作为探测器，反应速度快，用于监测各种放射性工作场所x、γ射线，辐射剂量率的专用仪器。

辐射检测仪器具有更宽的剂量率测量范围，且能准确测量高能、低能x、γ射线，具有良好的能量响应特性。

最简单的测辐射值方法(1)电磁辐射检测仪测试电磁辐射检测仪主要用于测试生活中家用电器、防辐射服、防辐射贴膜等防护用品、高压线、基站等的辐射。

使用简单方便，可以直接测得辐射大小，但如果不常用的话，会有点费财。

(2)收音机进行测试把不同的手机放在收音机跟前，收音机会发出干扰声。

基本上干扰声越大，手机的辐射就越大。

如果想相对定位的话，可以把收音机先放到电视旁边，听一下杂音大小，再放到手机旁边，这样可以确定手机干扰相对于电视机的大小。

同样的道理，我们还可以检测一下，使用手机耳机时耳机是否会成为手机天线，插上耳机，拨打电话，然后把耳机放在收音机跟前，如果收音机发出干扰声，则说明耳机成了天线，如果没有，辐射量就在正常范围内。

收音机测手机辐射，简易可行，但只能知道辐射强弱大小，不能知道具体的辐射值。

说到手机辐射，很多人会误以为手机信号就代表了手机辐射，其实手机辐射和手机信号是两码事。

手机信号强弱会改变手机辐射大小。

手机信号大家可以在自己的手机里查到，打开“手机设置“，点击“关于手机”，再点击“网络”，就可以看到手机信号强弱了。

第一篇：传导发射(Conducted Emission)传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线产品全部会包含到，包含很多直流供电产品，另外，信号/控制线在不少标准中也有传导发射要求，通常见骚扰电压或骚扰电流限值（二者有相互转换关系）来表示，灯具中插入损耗测试（直接用dB表示）也属于传导测试范围。

1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（AV），CISPR15（灯具），CISPR11（ISM），其它产品及产品类标准全部是引用以上标准测试方法，以引用CISPR22居多。

2. 测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（和电流探头配合使用CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中止续干扰）、测插入损耗一整套设备等，当然，PC也不可少，DIA 需要遵照CISPR16-1-1要求，其它辅助设备需要遵照CISPR16-1-2要求。

2) 测试部署：分台式和落地式，台式设备离LISN 80cm，离接地平板40cm（这里接地平板能够是水平接地板，也能够是屏蔽室垂直接地内墙），落地式设备离接地平板距离随不一样标准有不一样偏差许可，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要和接地板用绝缘材料隔开。

辅助设备部署也随测试标准不一样有出入，CISPR22中辅助设备离主设备10cm，相互之间互联线最少离接地平板40cm。

手持II类设备需要包模拟手。

CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。

3) 测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。
